  1. 電腦硬體裝修與病毒判別 電腦硬體結構 報告者：林逸勳、吳家陞

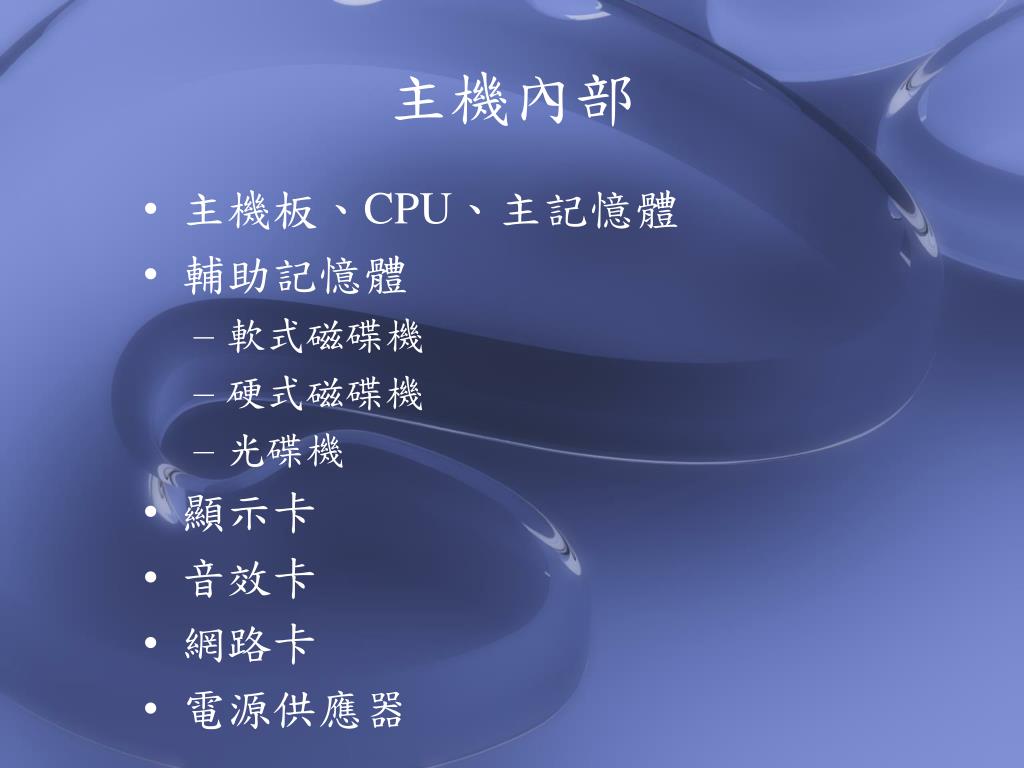

  2. 主機內部 • 主機板、CPU、主記憶體 • 輔助記憶體 • 軟式磁碟機 • 硬式磁碟機 • 光碟機 • 顯示卡 • 音效卡 • 網路卡 • 電源供應器

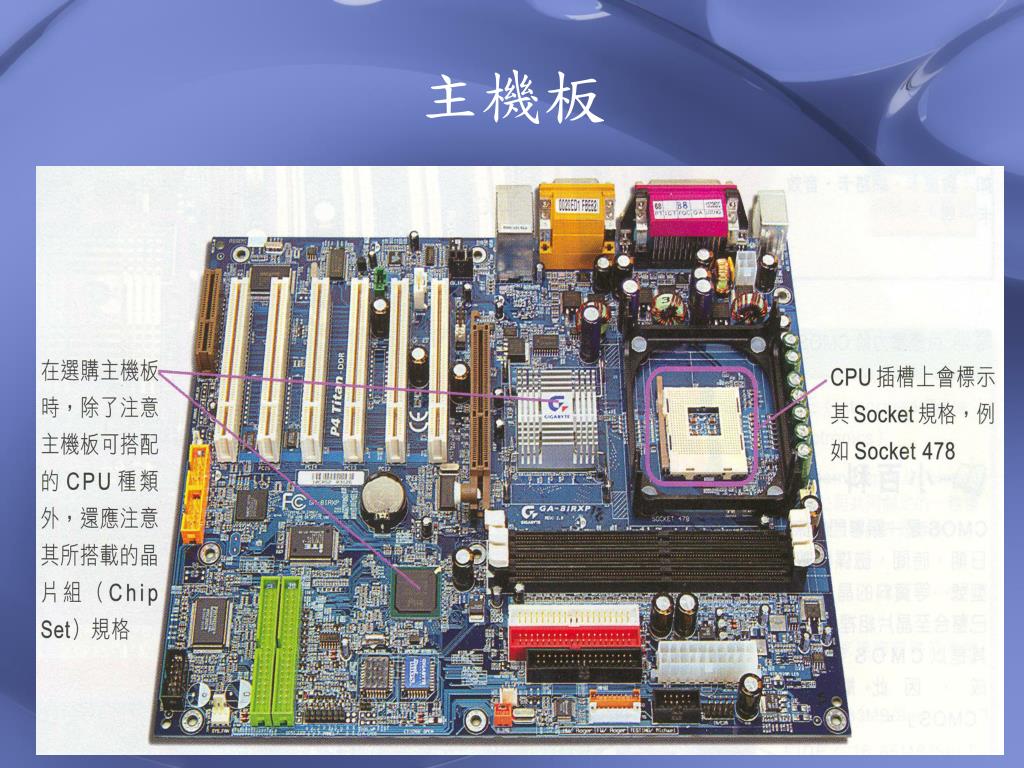

  3. 主機板

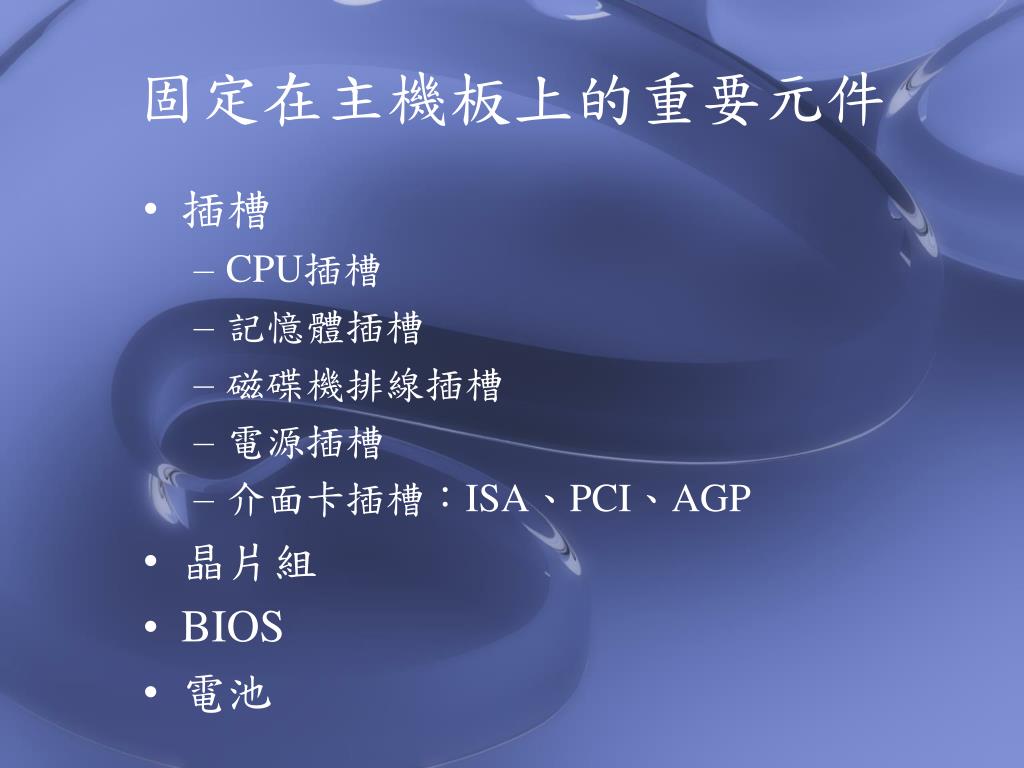

  4. 固定在主機板上的重要元件 • 插槽 • CPU插槽 • 記憶體插槽 • 磁碟機排線插槽 • 電源插槽 • 介面卡插槽：ISA、PCI、AGP • 晶片組 • BIOS • 電池

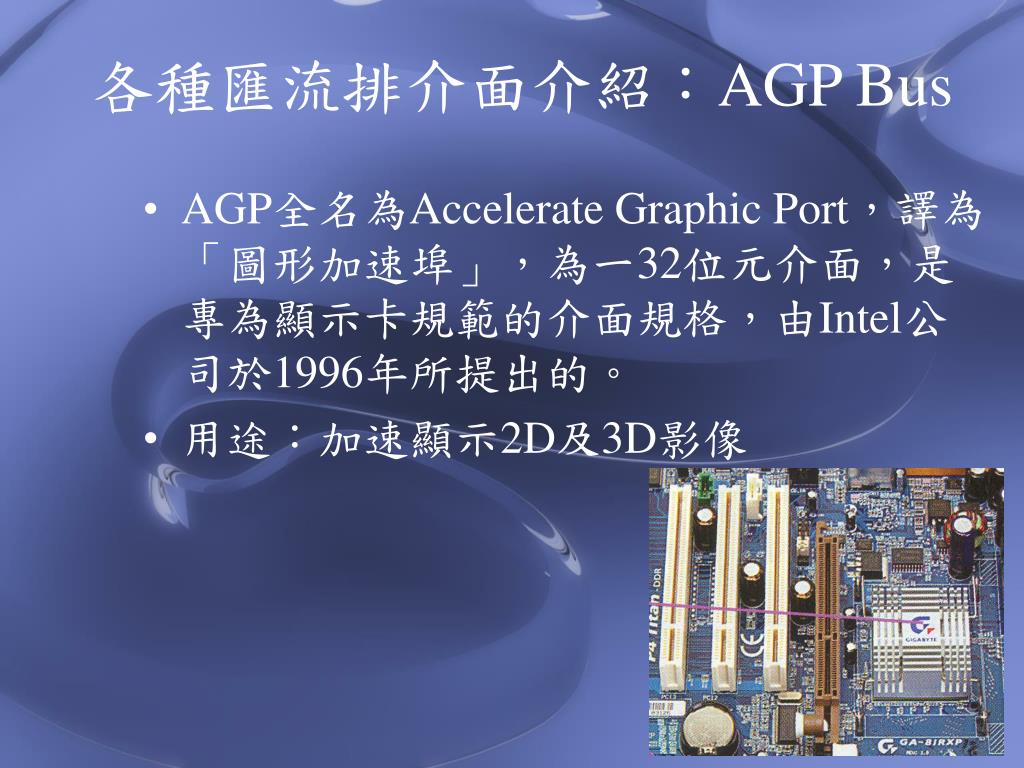

  5. 各種匯流排介面介紹：AGP Bus • AGP全名為Accelerate Graphic Port，譯為「圖形加速埠」，為一32位元介面，是專為顯示卡規範的介面規格，由Intel公司於1996年所提出的。 • 用途：加速顯示2D及3D影像

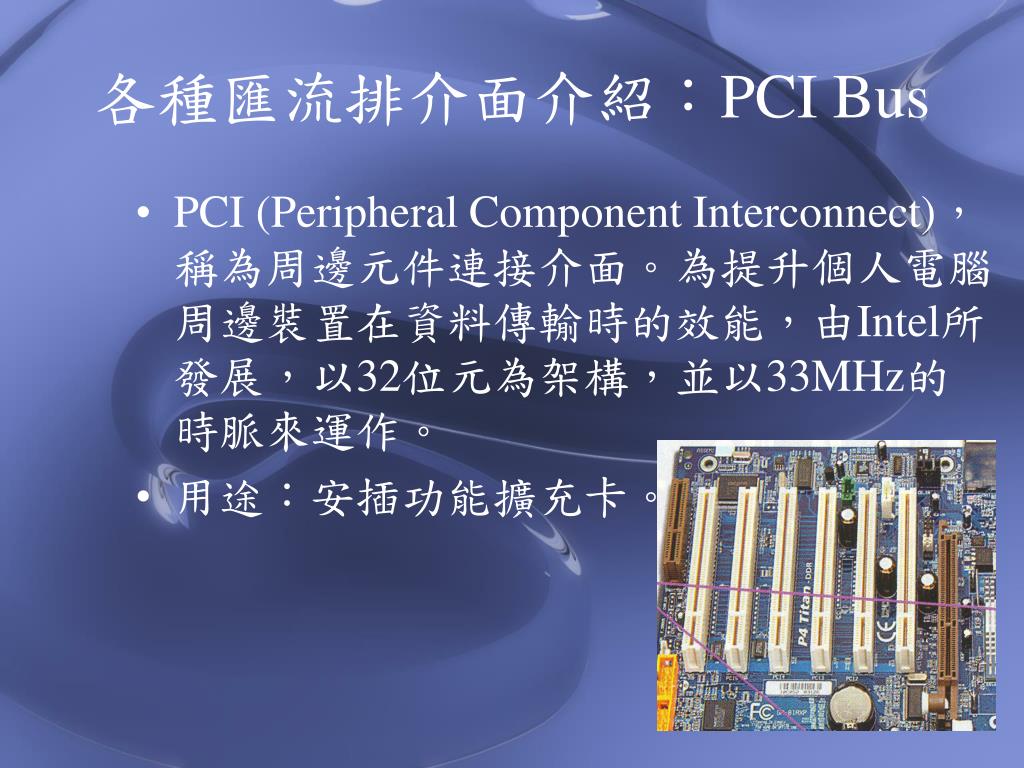

  6. 各種匯流排介面介紹：PCI Bus • PCI (Peripheral Component Interconnect)，稱為周邊元件連接介面。為提升個人電腦周邊裝置在資料傳輸時的效能，由Intel所發展，以32位元為架構，並以33MHz的時脈來運作。 • 用途：安插功能擴充卡。

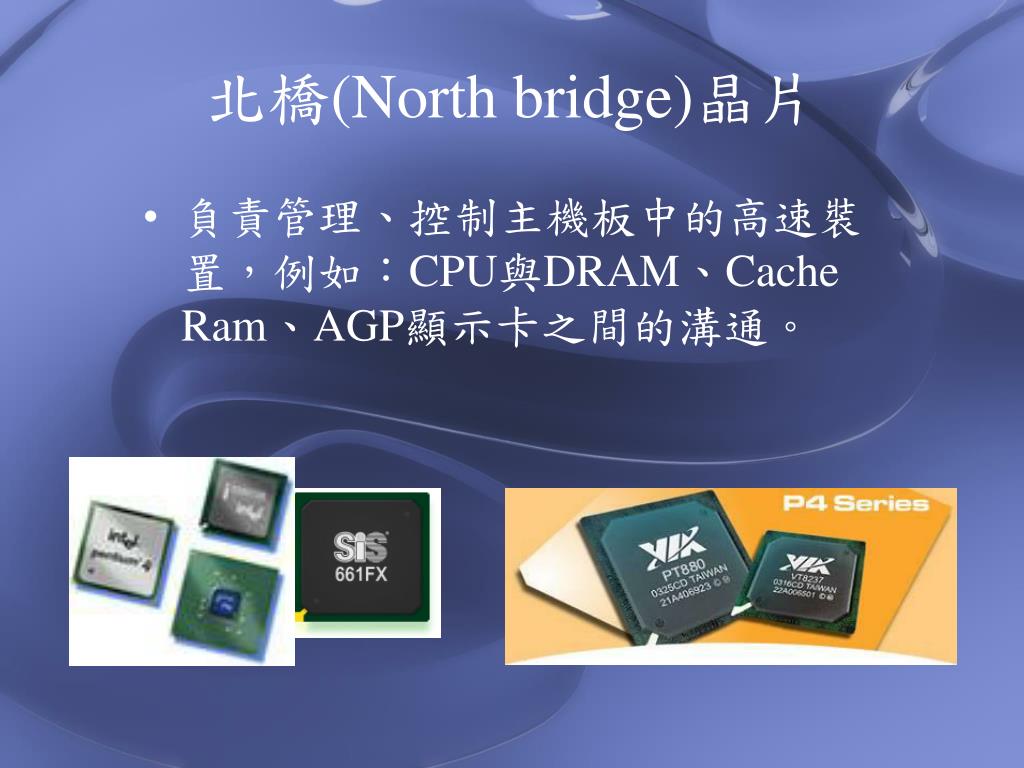

  7. 北橋(North bridge)晶片 • 負責管理、控制主機板中的高速裝置，例如：CPU與DRAM、Cache Ram、AGP顯示卡之間的溝通。

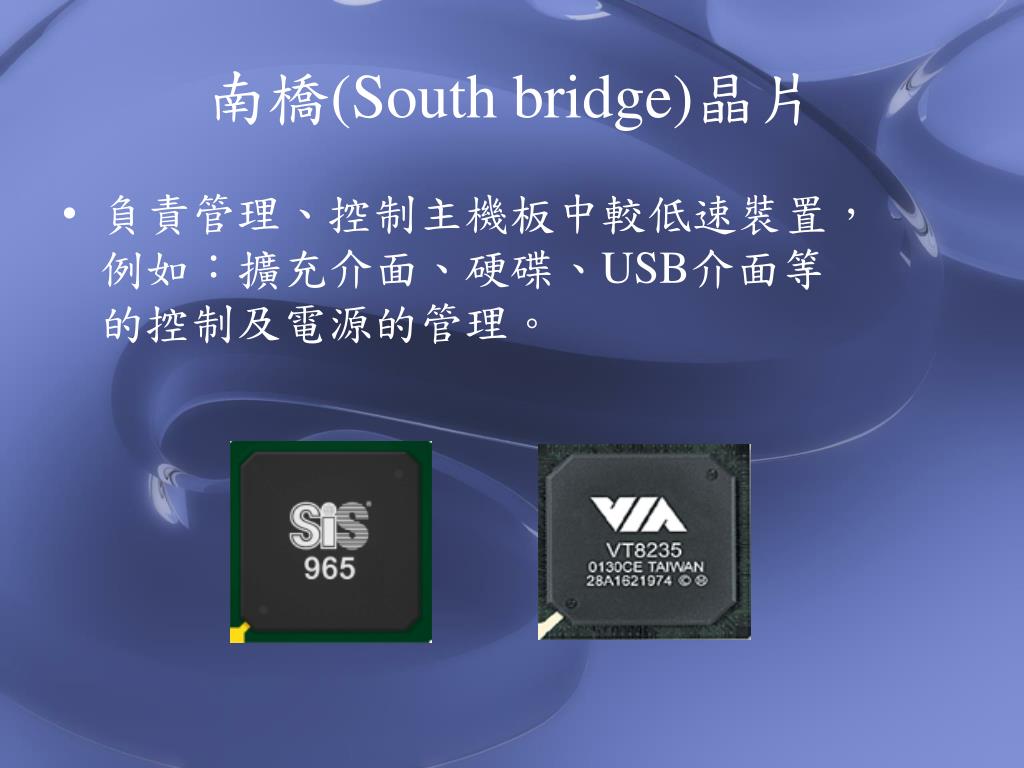

  8. 南橋(South bridge)晶片 • 負責管理、控制主機板中較低速裝置，例如：擴充介面、硬碟、USB介面等的控制及電源的管理。

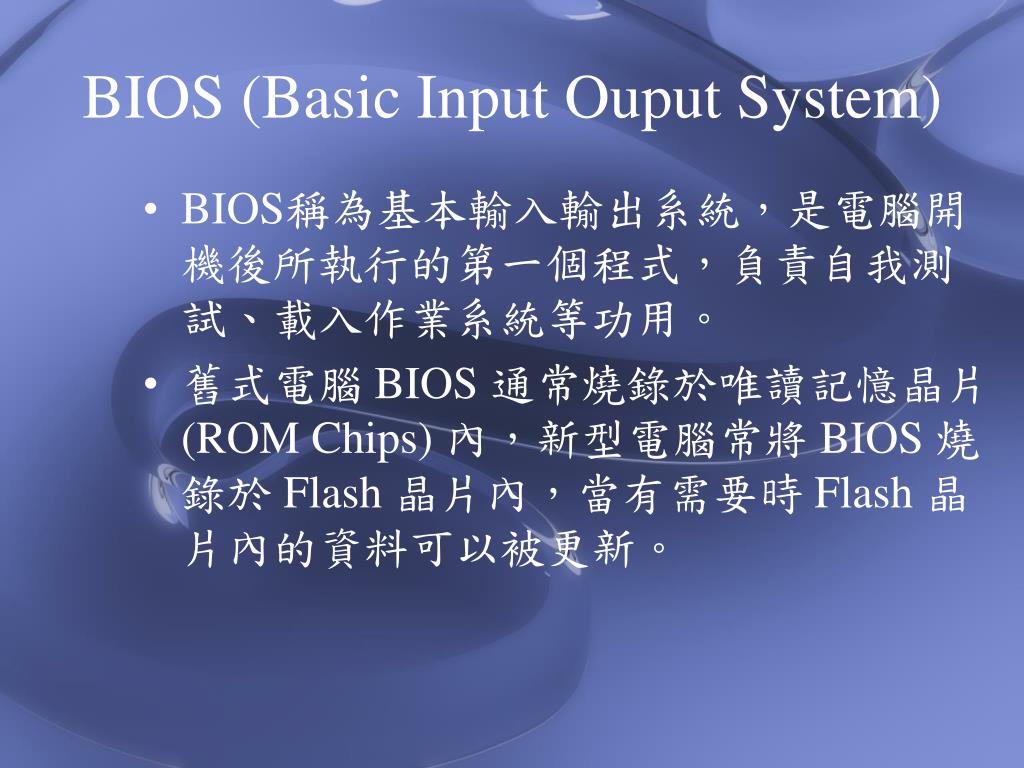

  9. BIOS (Basic Input Ouput System) • BIOS稱為基本輸入輸出系統，是電腦開機後所執行的第一個程式，負責自我測試、載入作業系統等功用。 • 舊式電腦 BIOS 通常燒錄於唯讀記憶晶片 (ROM Chips) 內，新型電腦常將 BIOS 燒錄於 Flash 晶片內，當有需要時 Flash 晶片內的資料可以被更新。

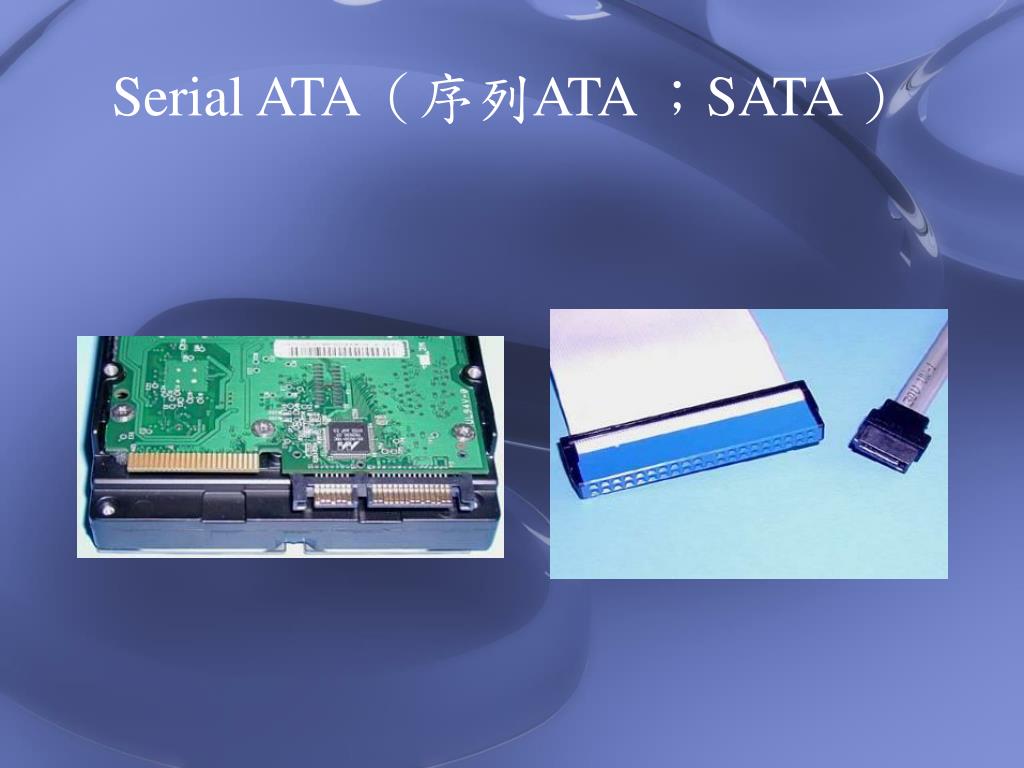

  10. Serial ATA（序列ATA ；SATA ）

  11. 記憶體 • 電腦中的資料或程式，都需要靠記憶體Memory來暫時儲存管理。所以記憶體可以說是電腦系統中的最佳倉儲管理員。記憶體其實不止一種，按功能又可分成 • ROM (Read Only Memory；唯讀記憶體) • RAM (Read Access Memory；隨機存取記憶體) • Flash Memory (快閃記憶體)

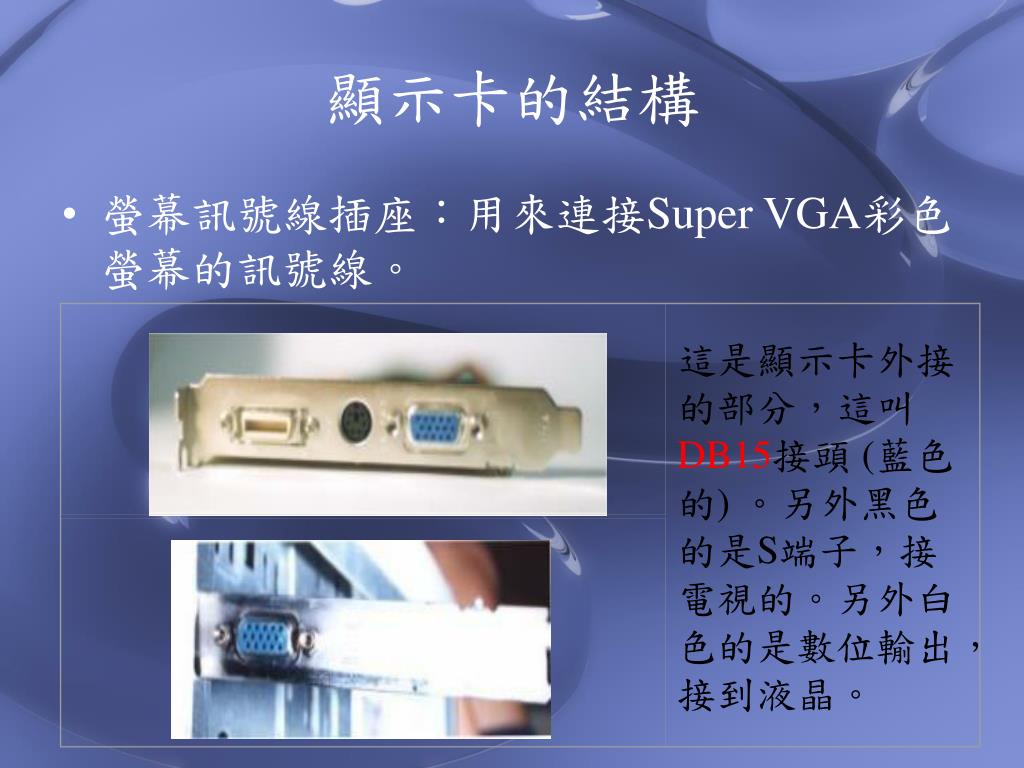

  12. 這是顯示卡外接的部分，這叫DB15接頭 (藍色的) 。另外黑色的是S端子，接電視的。另外白色的是數位輸出，接到液晶。 顯示卡的結構 • 螢幕訊號線插座：用來連接Super VGA彩色螢幕的訊號線。

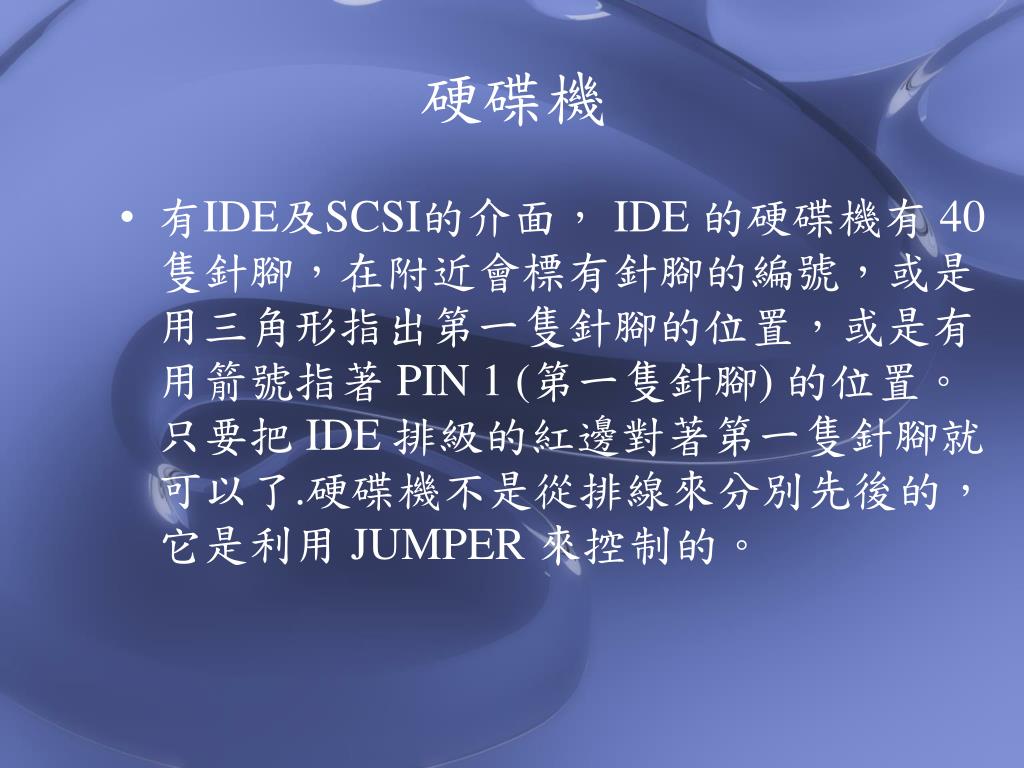

  13. 硬碟機 • 有IDE及SCSI的介面， IDE 的硬碟機有 40 隻針腳，在附近會標有針腳的編號，或是用三角形指出第一隻針腳的位置，或是有用箭號指著 PIN 1 (第一隻針腳) 的位置。只要把 IDE 排級的紅邊對著第一隻針腳就可以了.硬碟機不是從排線來分別先後的，它是利用 JUMPER 來控制的。

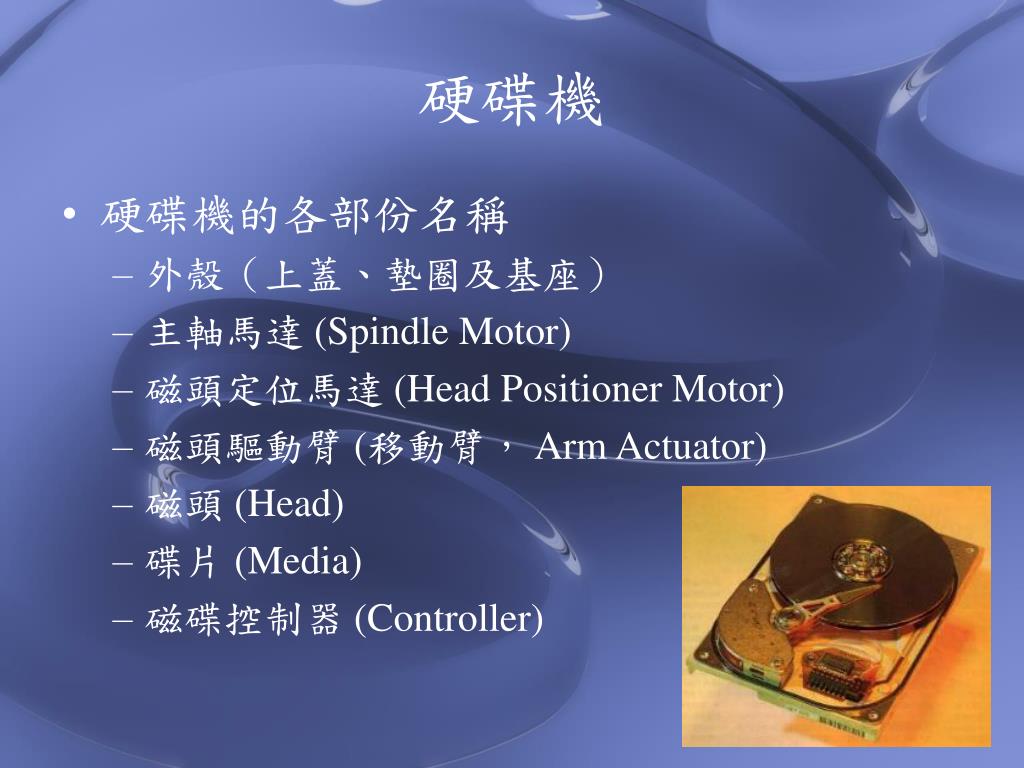

  14. 硬碟機 • 硬碟機的各部份名稱 • 外殼（上蓋、墊圈及基座） • 主軸馬達 (Spindle Motor) • 磁頭定位馬達 (Head Positioner Motor) • 磁頭驅動臂 (移動臂， Arm Actuator) • 磁頭 (Head) • 碟片 (Media) • 磁碟控制器 (Controller)

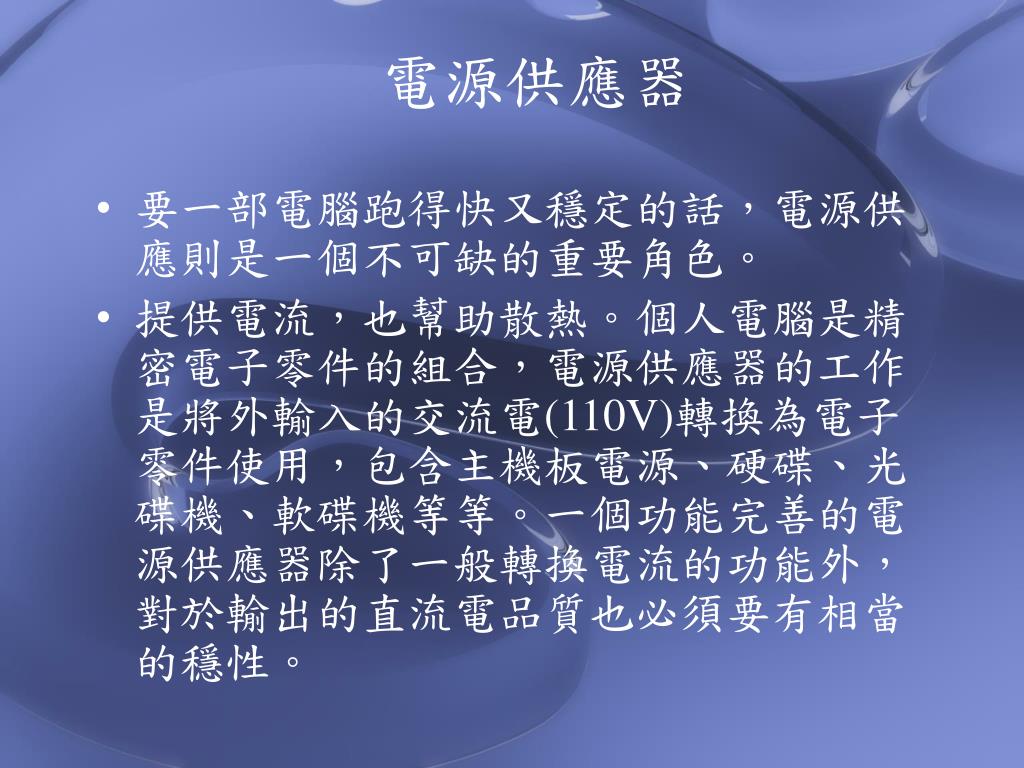

  15. 電源供應器 • 要一部電腦跑得快又穩定的話，電源供應則是一個不可缺的重要角色。 • 提供電流，也幫助散熱。個人電腦是精密電子零件的組合，電源供應器的工作是將外輸入的交流電(110V)轉換為電子零件使用，包含主機板電源、硬碟、光碟機、軟碟機等等。一個功能完善的電源供應器除了一般轉換電流的功能外，對於輸出的直流電品質也必須要有相當的穩性。

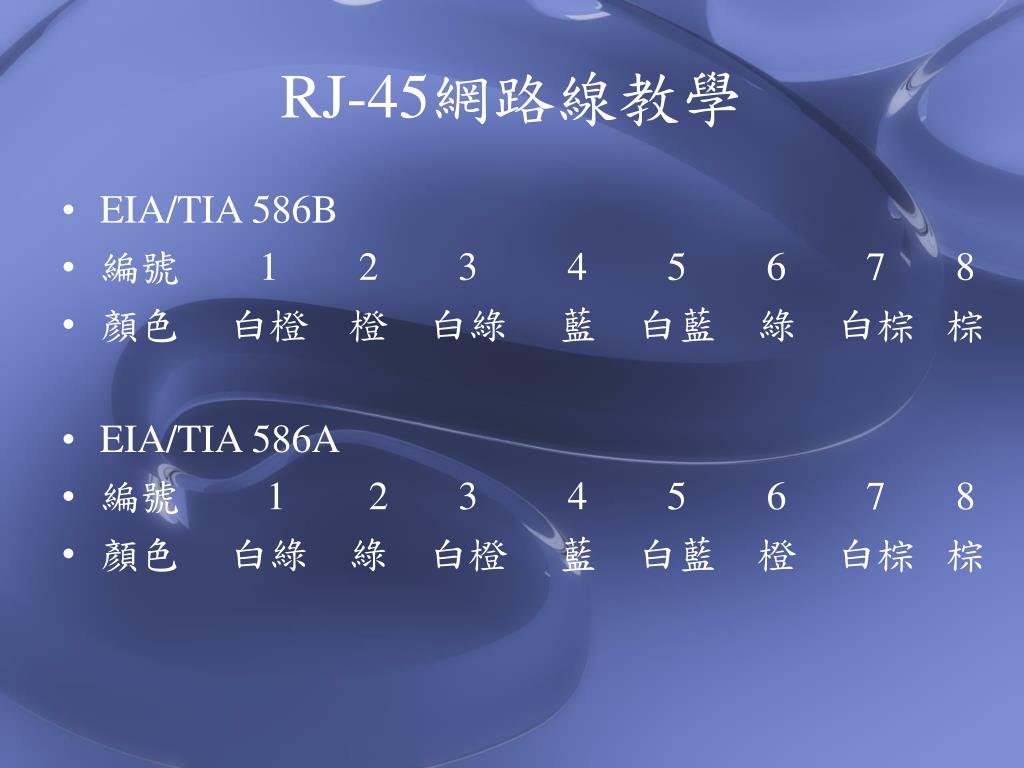

  16. RJ-45網路線教學 • EIA/TIA 586B • 編號 1 2 3 4 5 6 7 8 • 顏色 白橙 橙 白綠 藍 白藍 綠 白棕 棕 • EIA/TIA 586A • 編號 1 2 3 4 5 6 7 8 • 顏色 白綠 綠 白橙 藍 白藍 橙 白棕 棕

  17. WINDOWS XP安裝如何設定光碟開機

  18. 進入BIOS設定 DEL

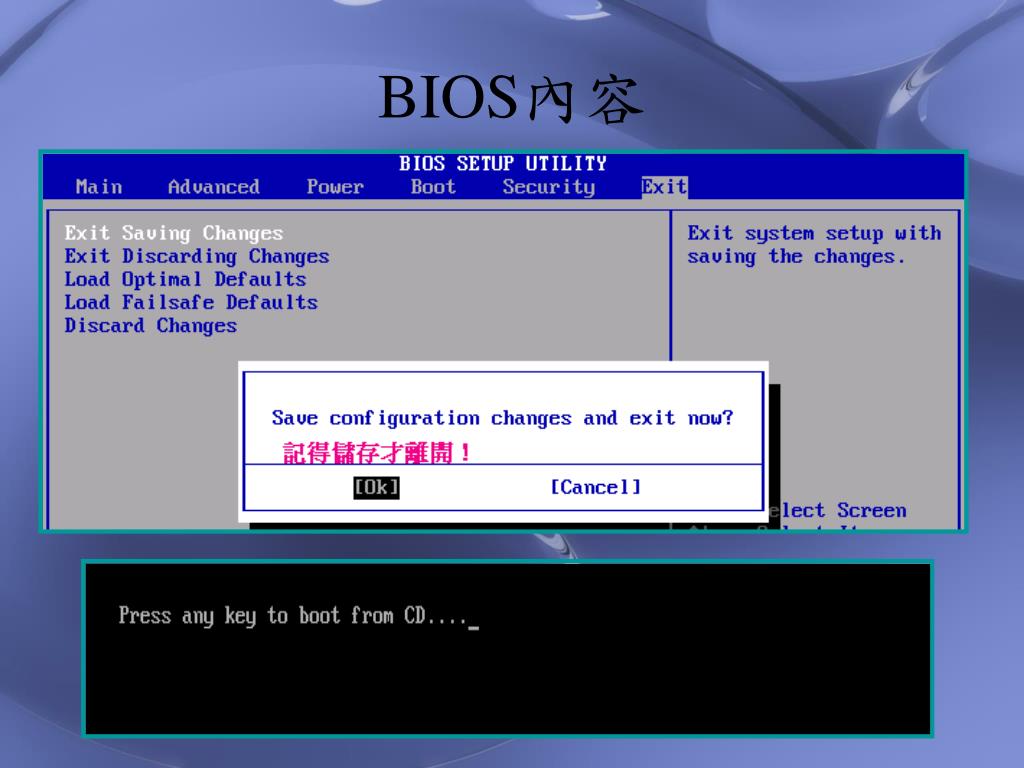

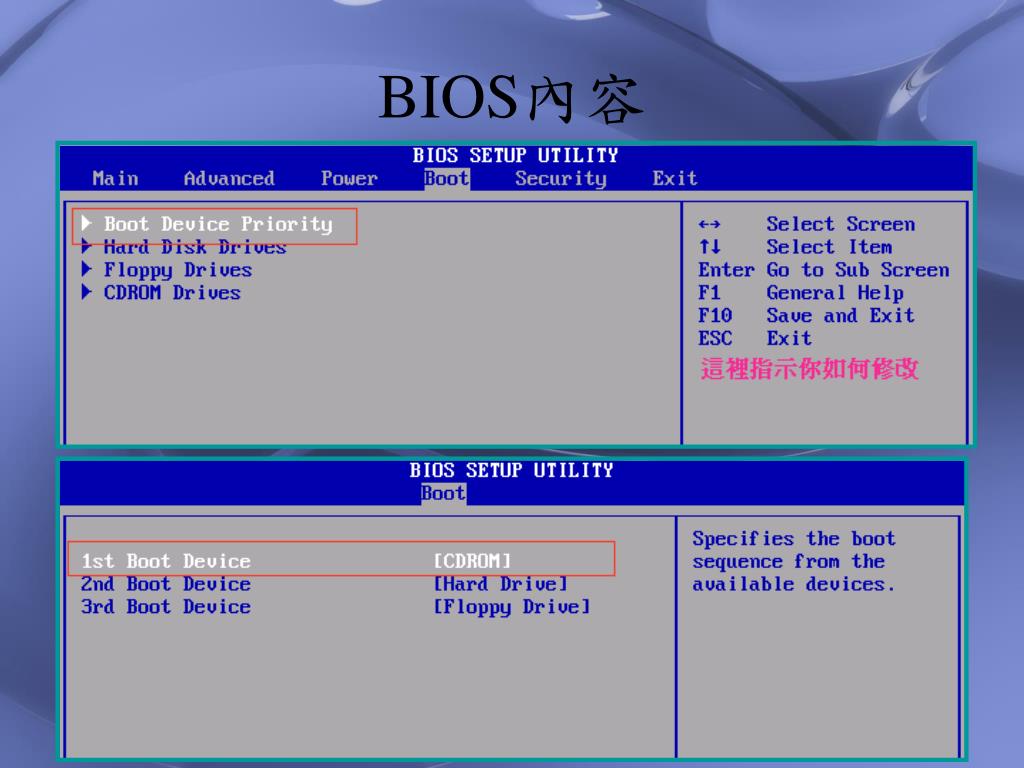

  19. BIOS內容

  20. BIOS內容

  21. WINDOWS XP安裝

  22. 安裝畫面之選項

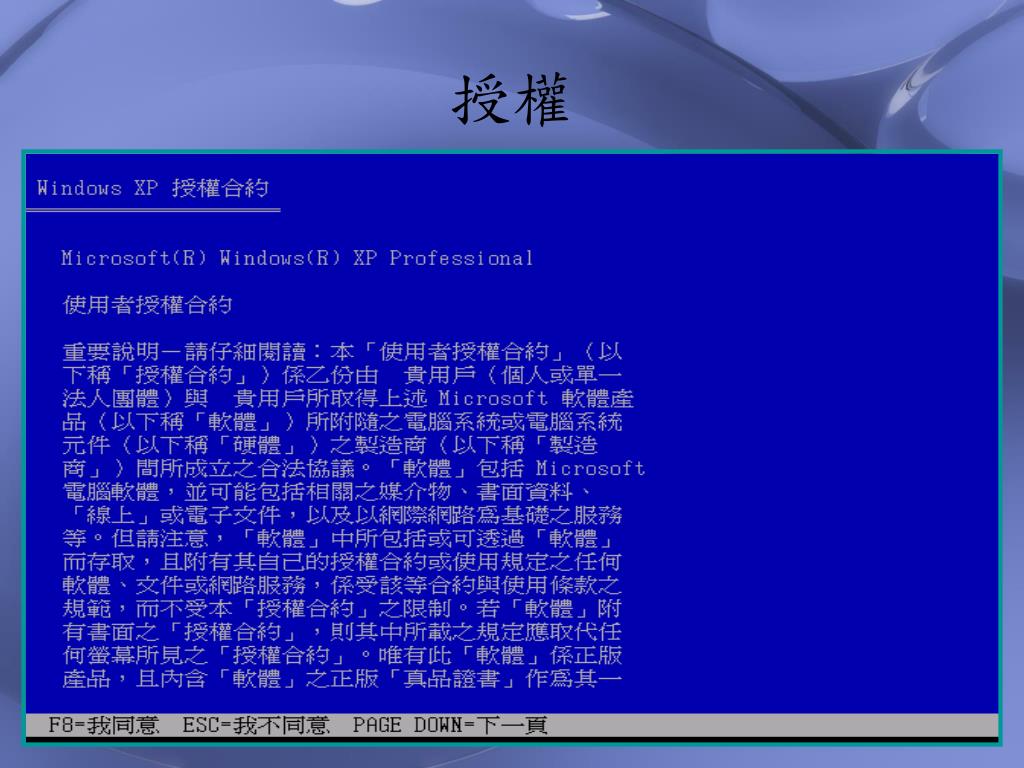

  23. 授權

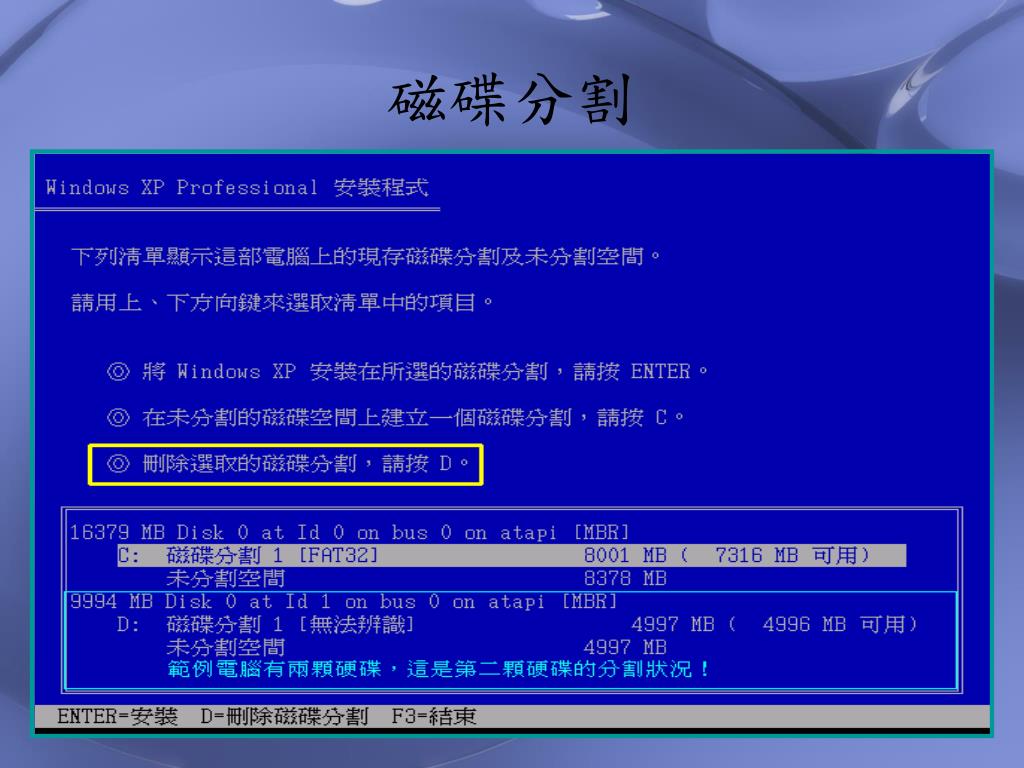

  24. 磁碟分割

  25. 分割選擇

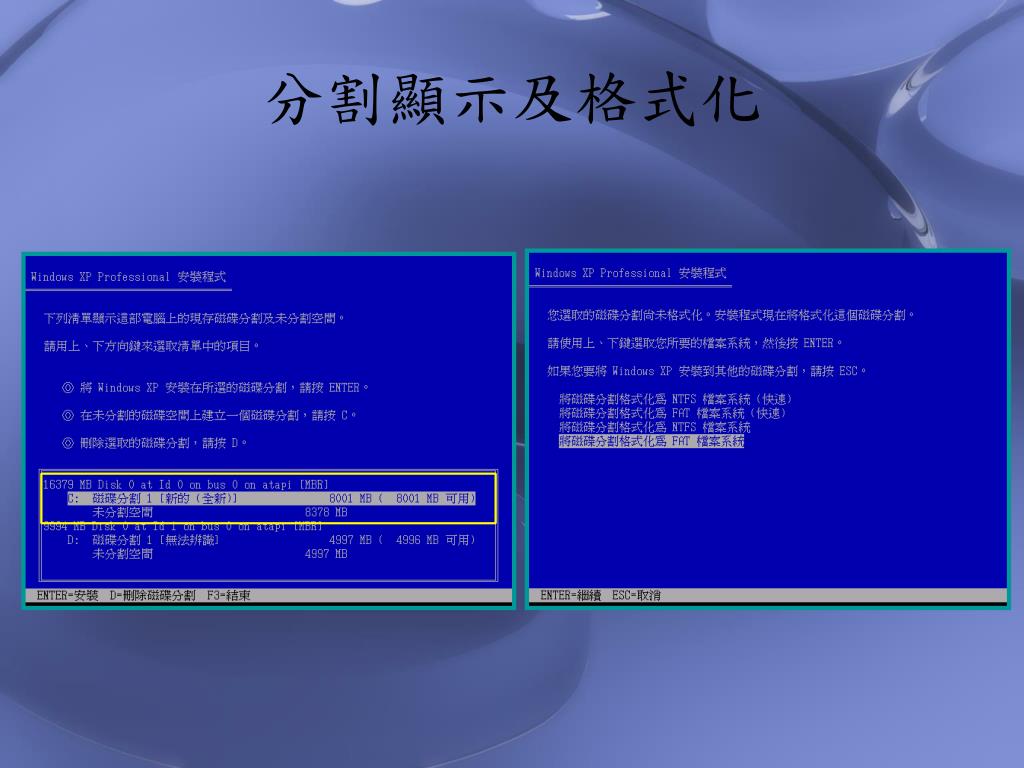

  26. 分割顯示及格式化

  27. 格式化

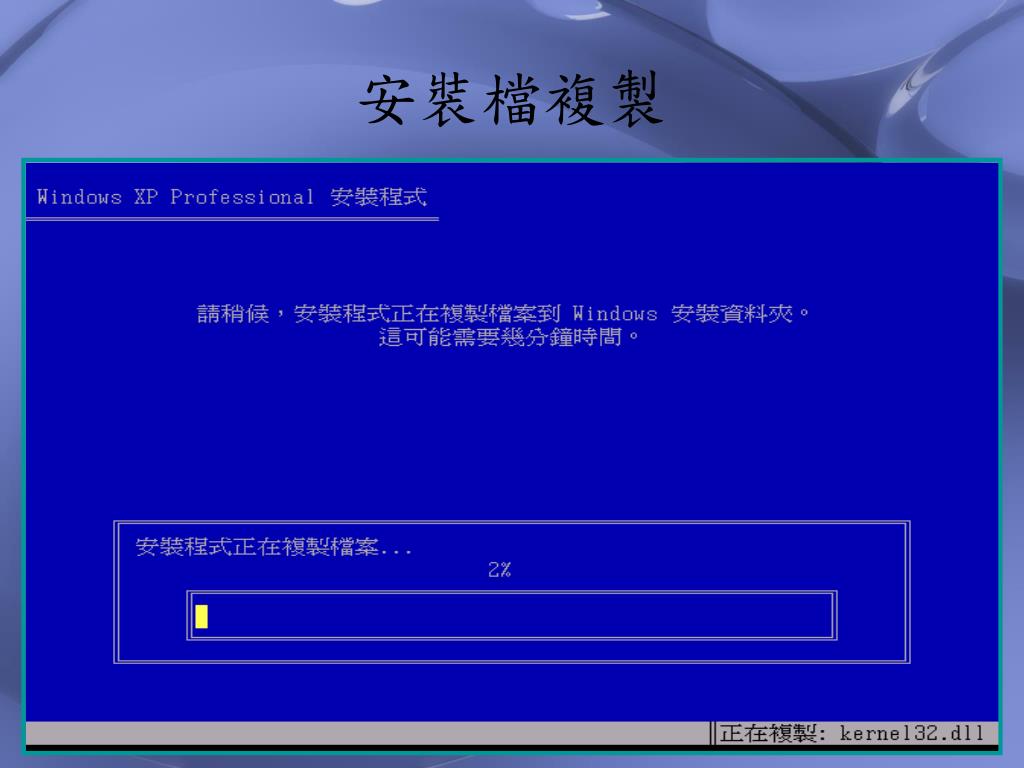

  28. 安裝檔複製

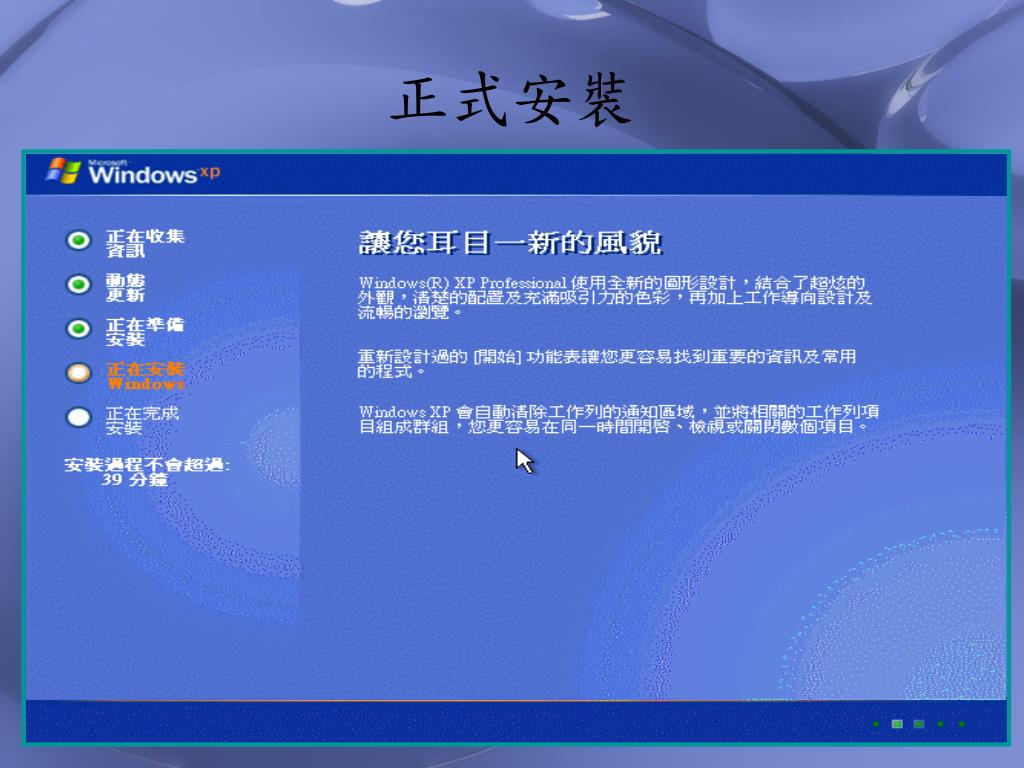

  29. 正式安裝

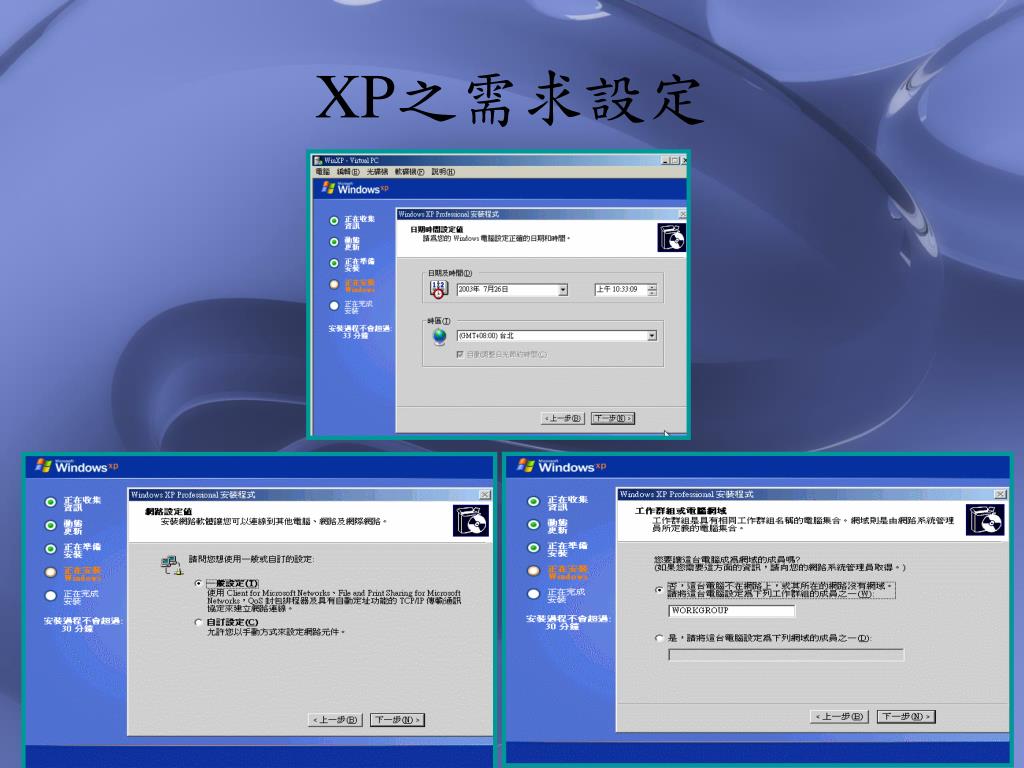

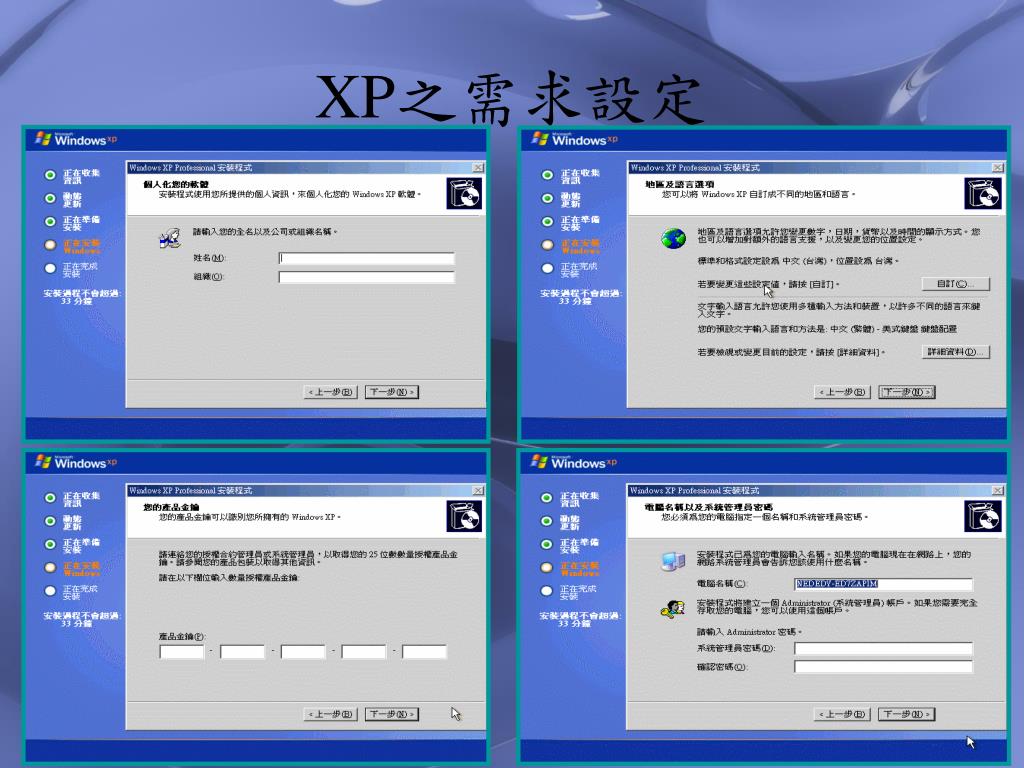

  30. XP之需求設定

  31. XP之需求設定

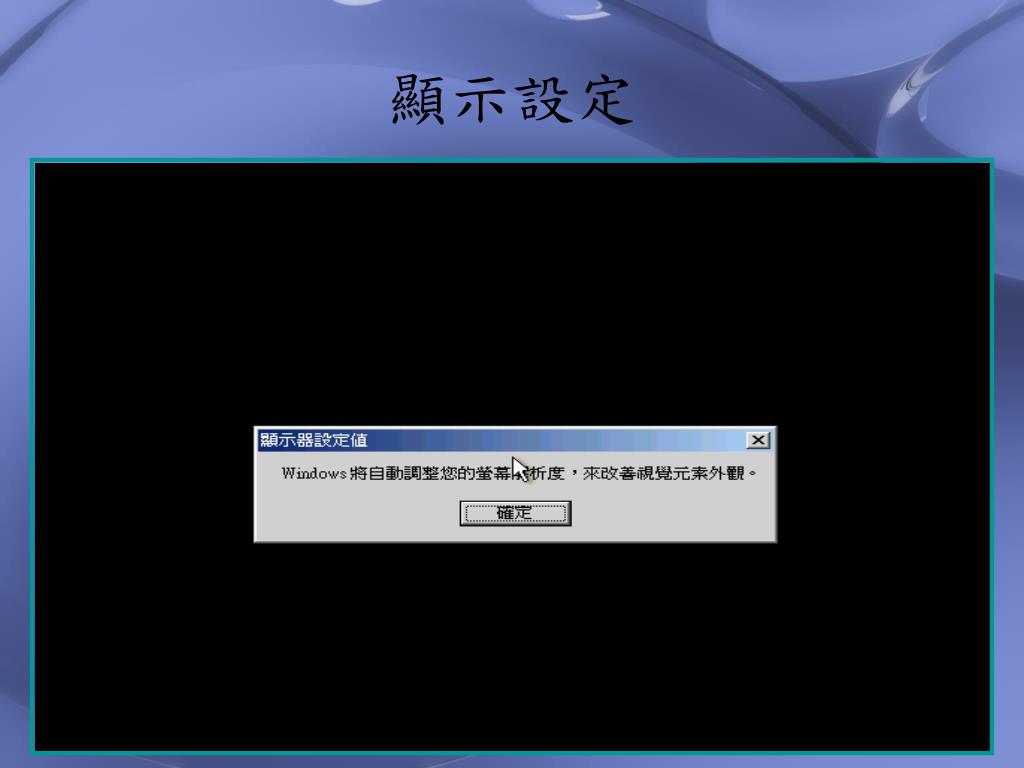

  32. 顯示設定

  33. 完成

  34. 資料安全與維護 電腦硬體裝修與病毒判別

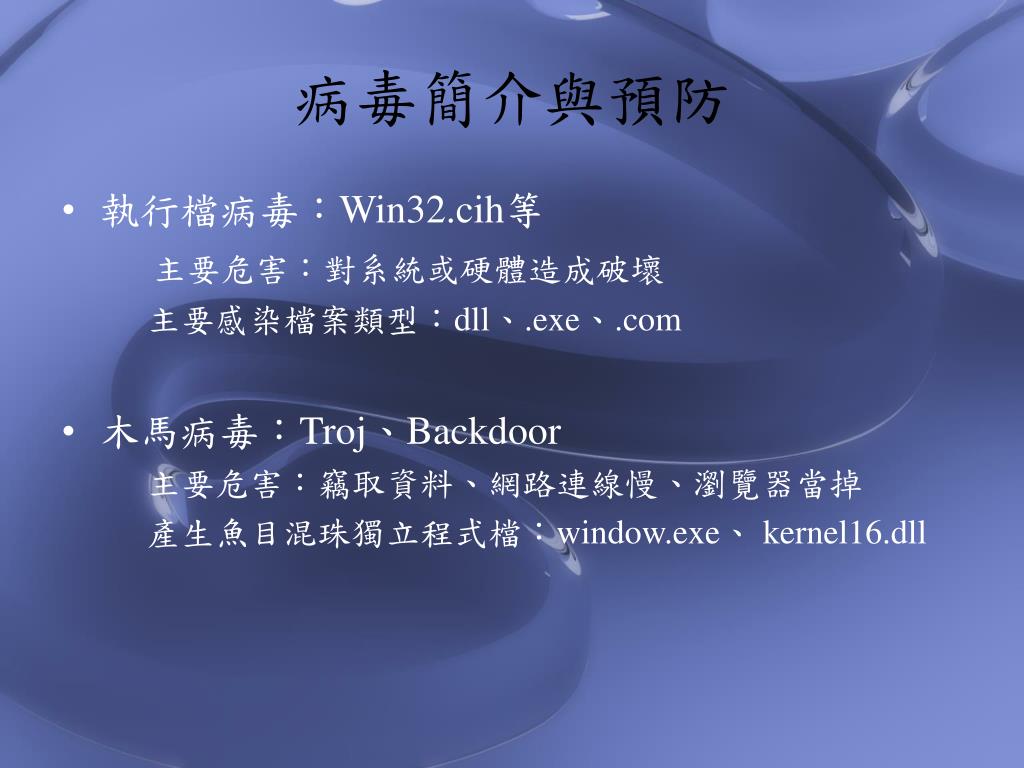

  35. 病毒簡介與預防 • 執行檔病毒：Win32.cih等 主要危害：對系統或硬體造成破壞 　主要感染檔案類型：dll、.exe、.com • 木馬病毒：Troj、Backdoor 　主要危害：竊取資料、網路連線慢、瀏覽器當掉 　產生魚目混珠獨立程式檔：window.exe、 kernel16.dll

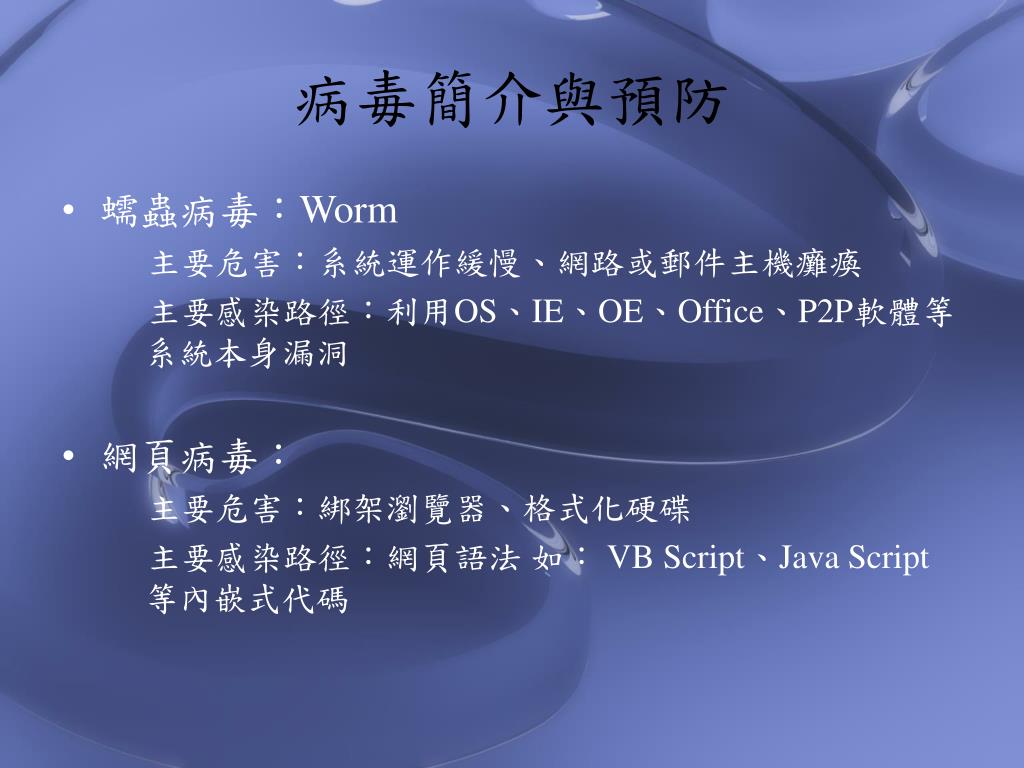

  36. 病毒簡介與預防 • 蠕蟲病毒：Worm 　主要危害：系統運作緩慢、網路或郵件主機癱瘓 　主要感染路徑：利用OS、IE、OE、Office、P2P軟體等系統本身漏洞 • 網頁病毒： 　主要危害：綁架瀏覽器、格式化硬碟 　主要感染路徑：網頁語法 如： VB Script、Java Script等內嵌式代碼

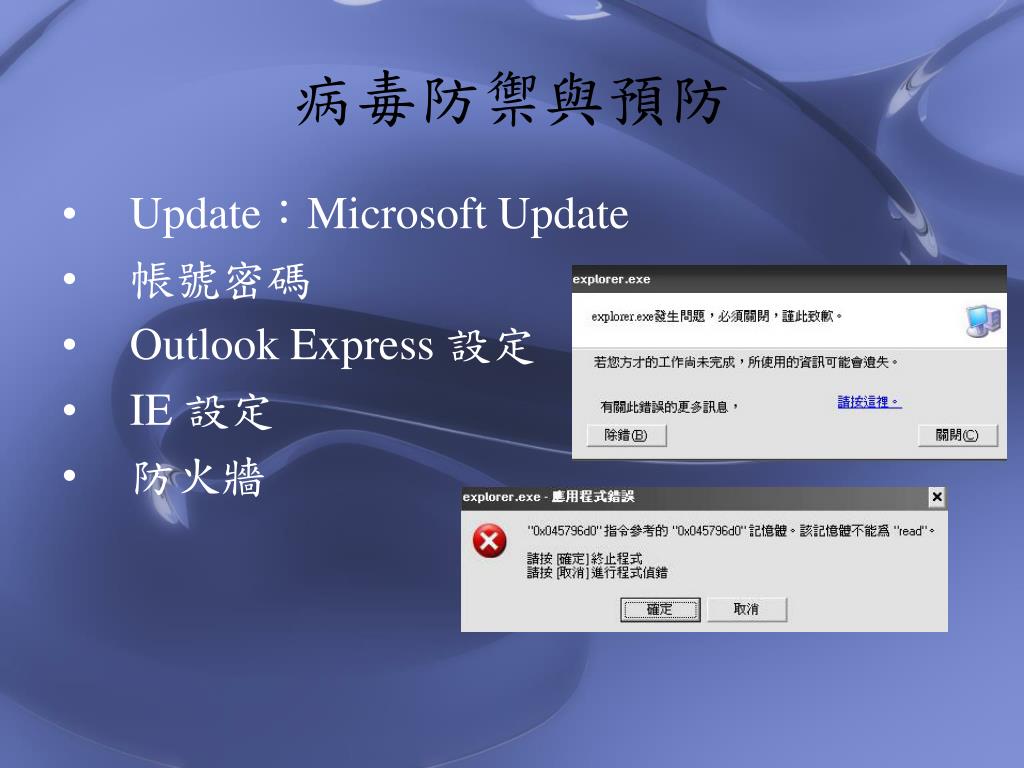

  37. 病毒防禦與預防 • Update：Microsoft Update • 帳號密碼 • Outlook Express 設定 • IE 設定 • 防火牆

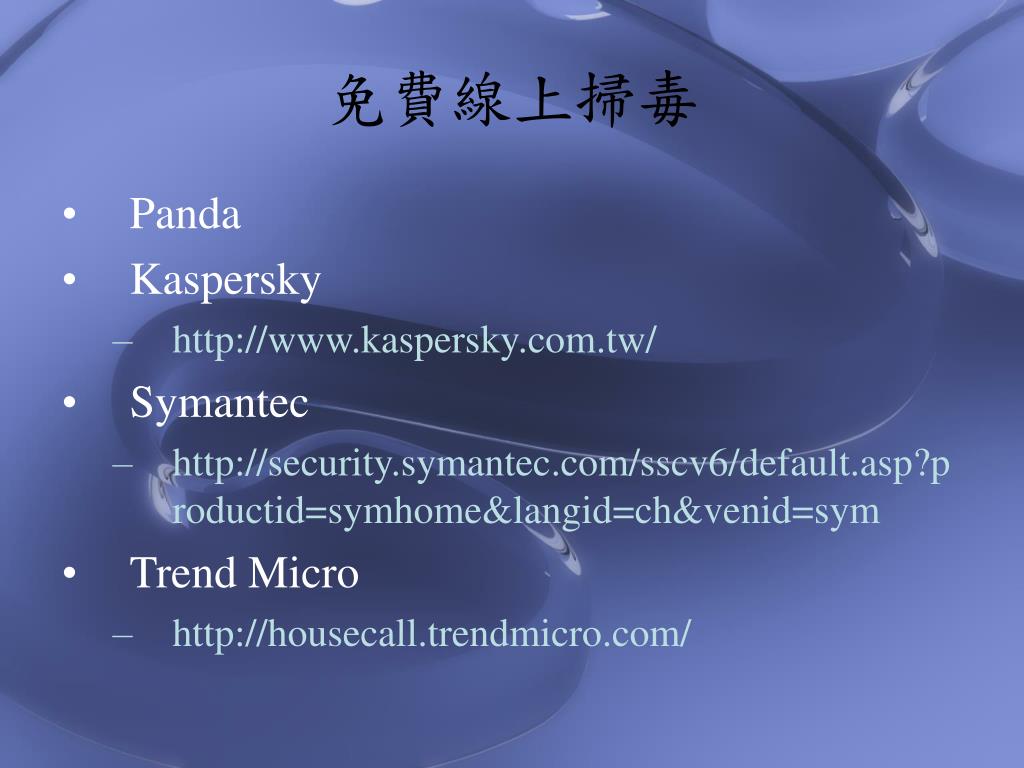

  38. 免費線上掃毒 • Panda • Kaspersky • http://www.kaspersky.com.tw/ • Symantec • http://security.symantec.com/sscv6/default.asp?productid=symhome&langid=ch&venid=sym • Trend Micro • http://housecall.trendmicro.com/

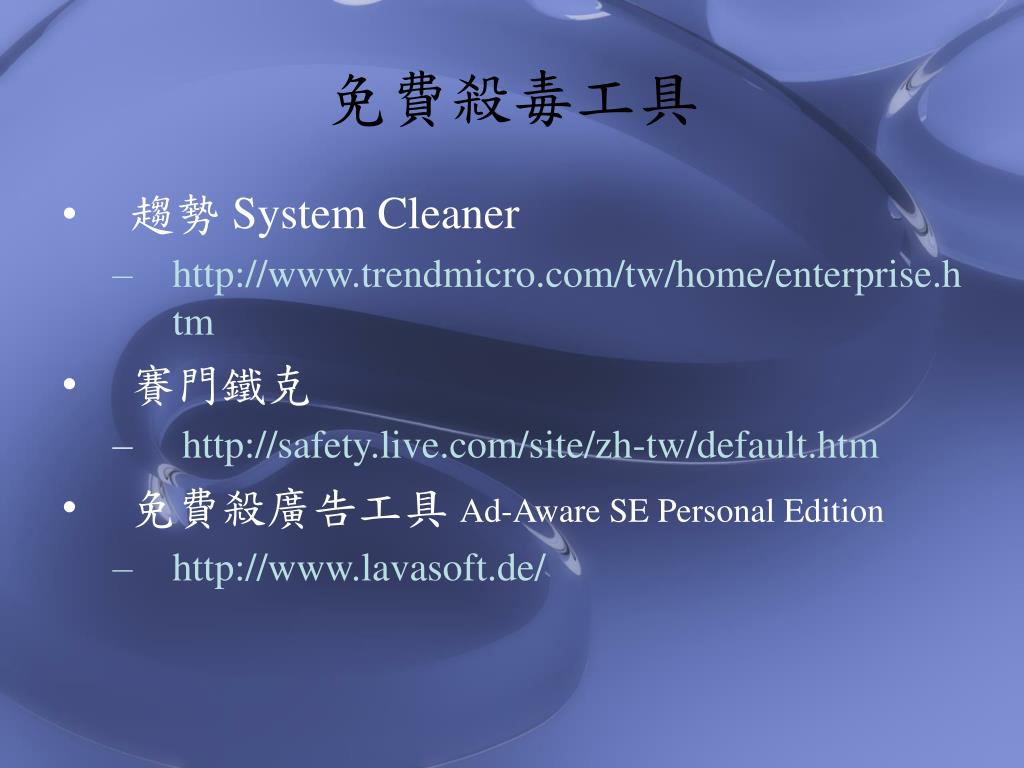

  39. 免費殺毒工具 • 趨勢 System Cleaner • http://www.trendmicro.com/tw/home/enterprise.htm • 賽門鐵克 • http://safety.live.com/site/zh-tw/default.htm • 免費殺廣告工具 Ad-Aware SE Personal Edition • http://www.lavasoft.de/

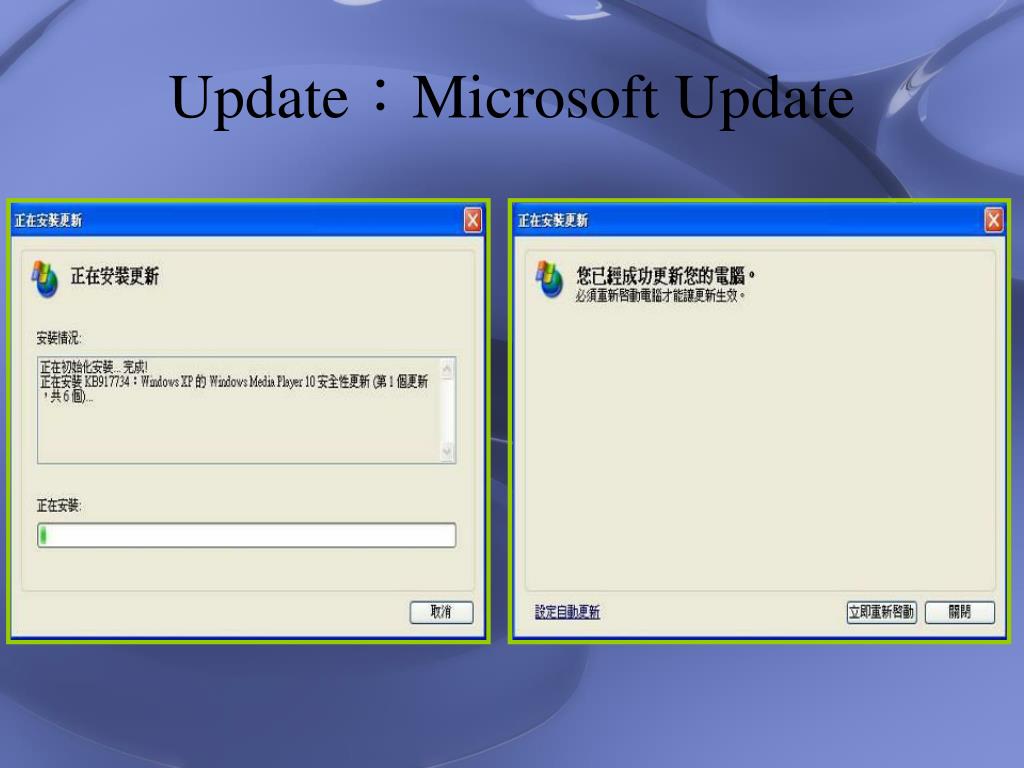

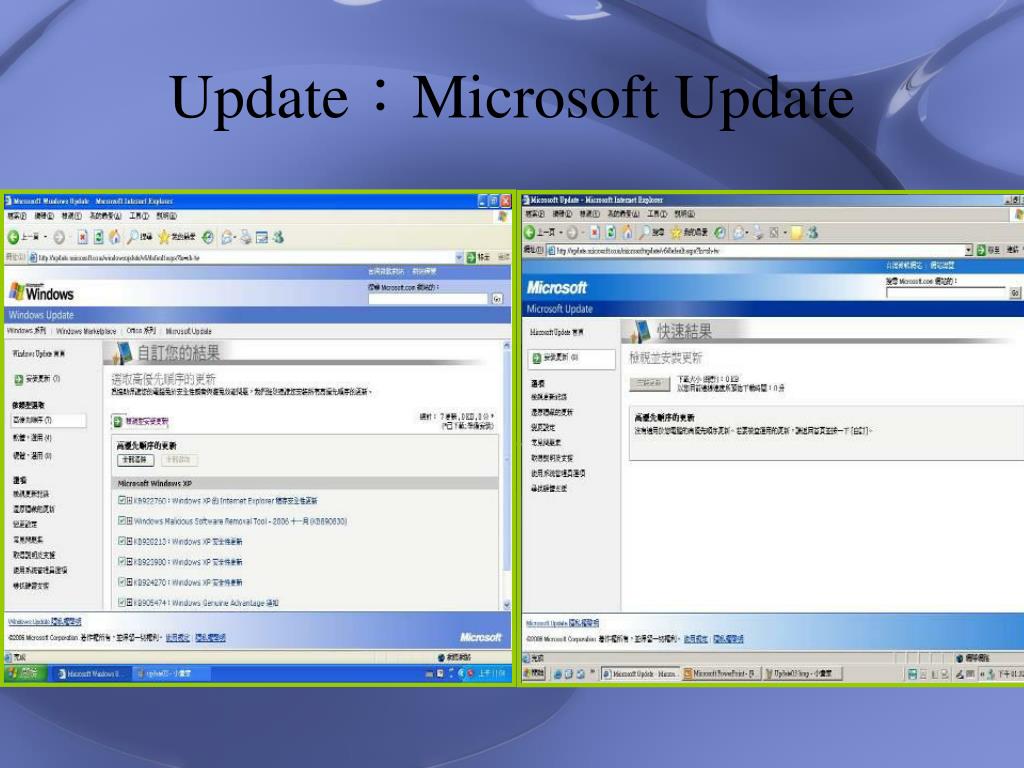

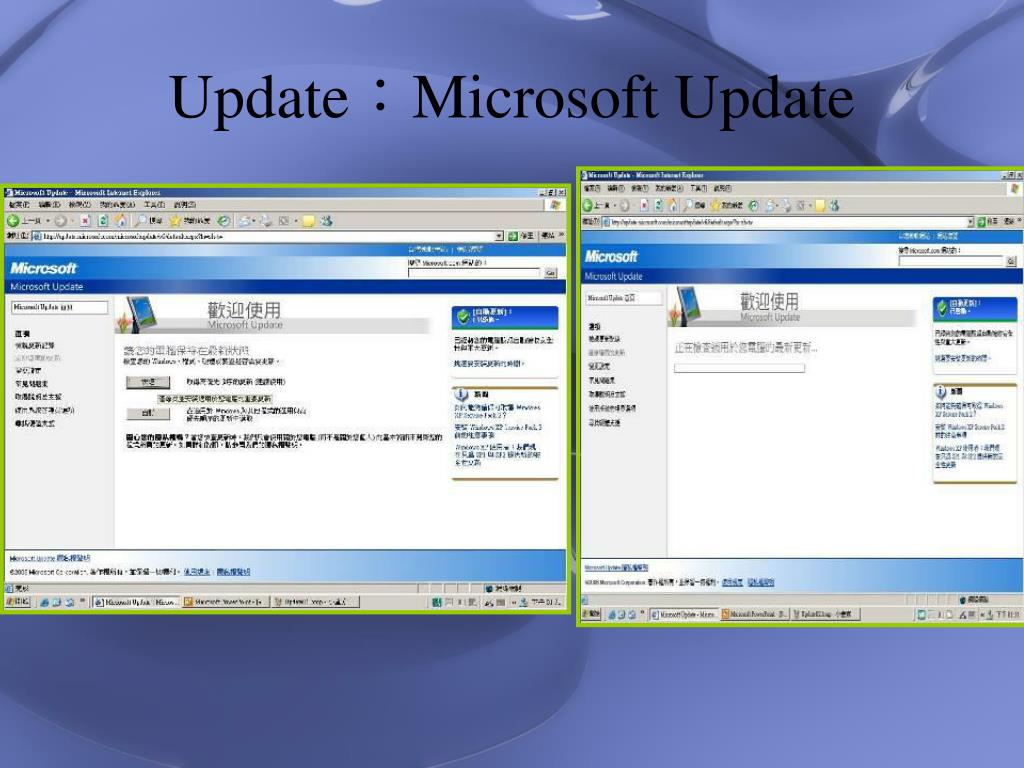

  40. Update：Microsoft Update

  41. Update：Microsoft Update

  42. Update：Microsoft Update

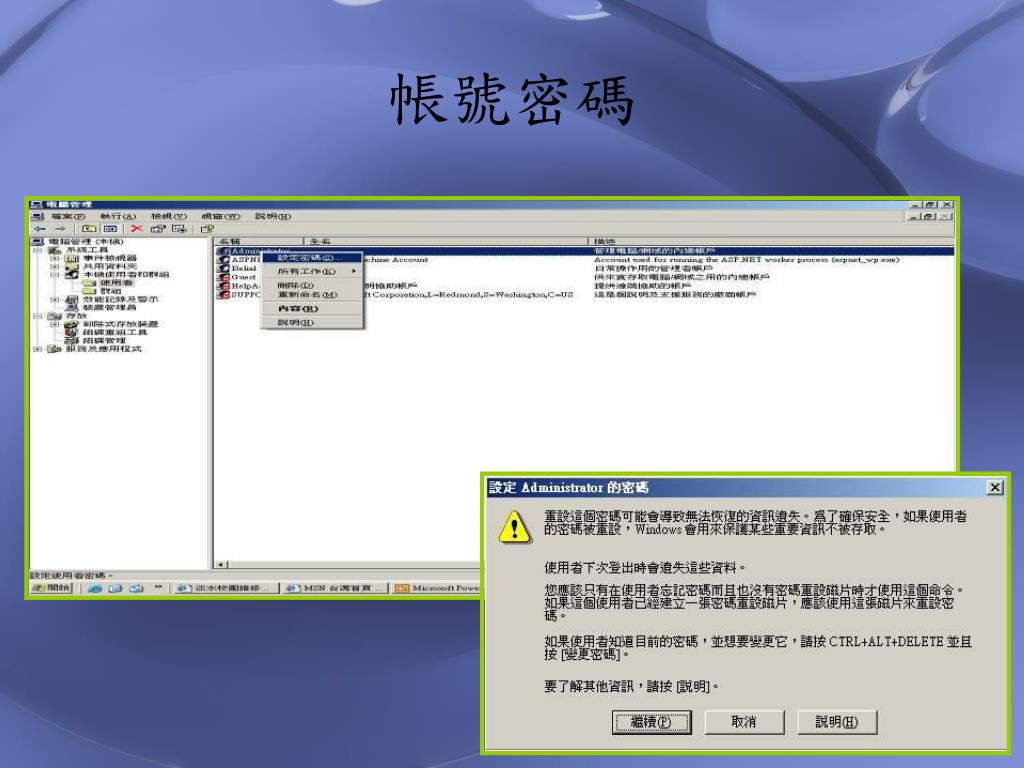

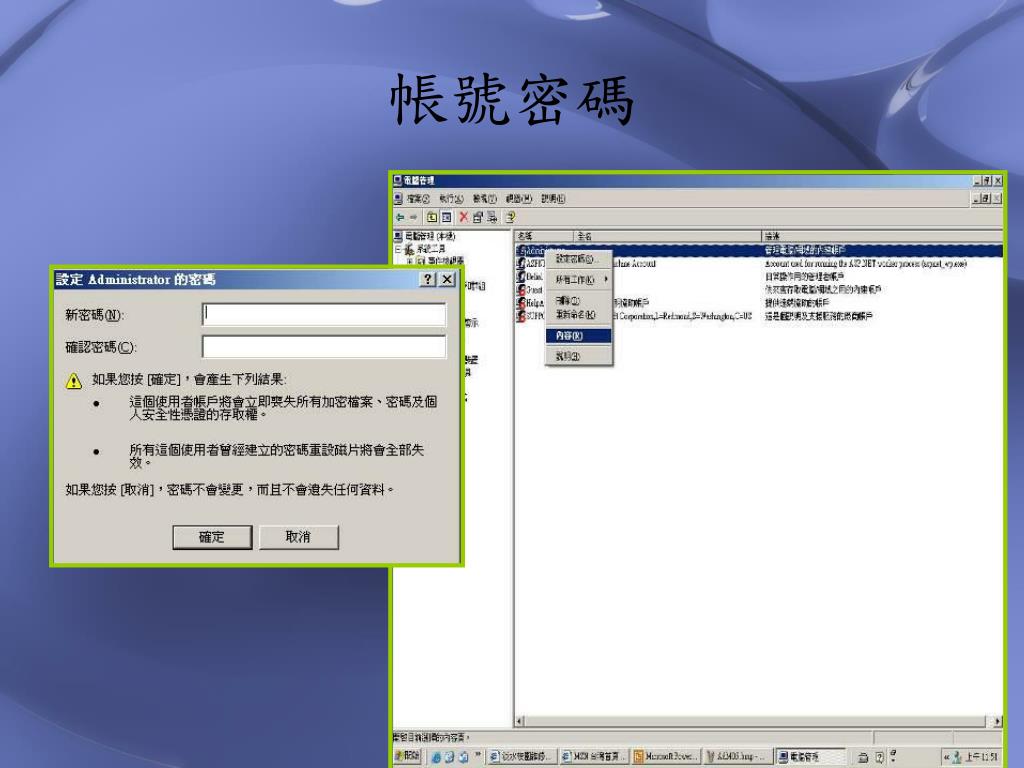

  43. 帳號密碼

  44. 帳號密碼

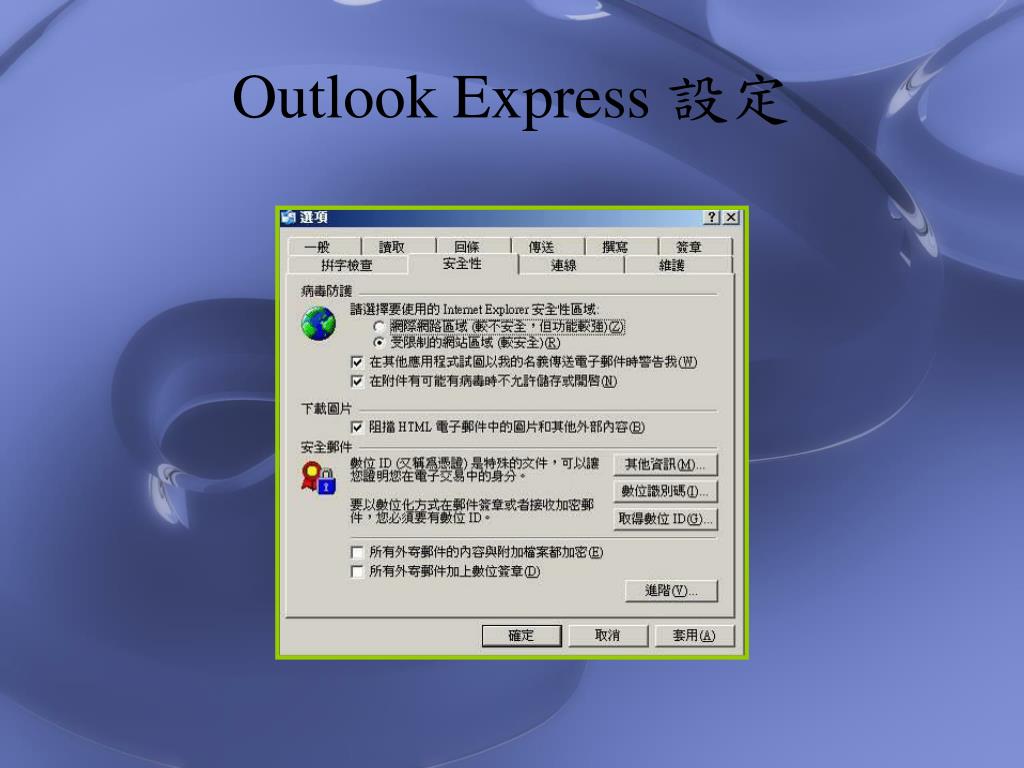

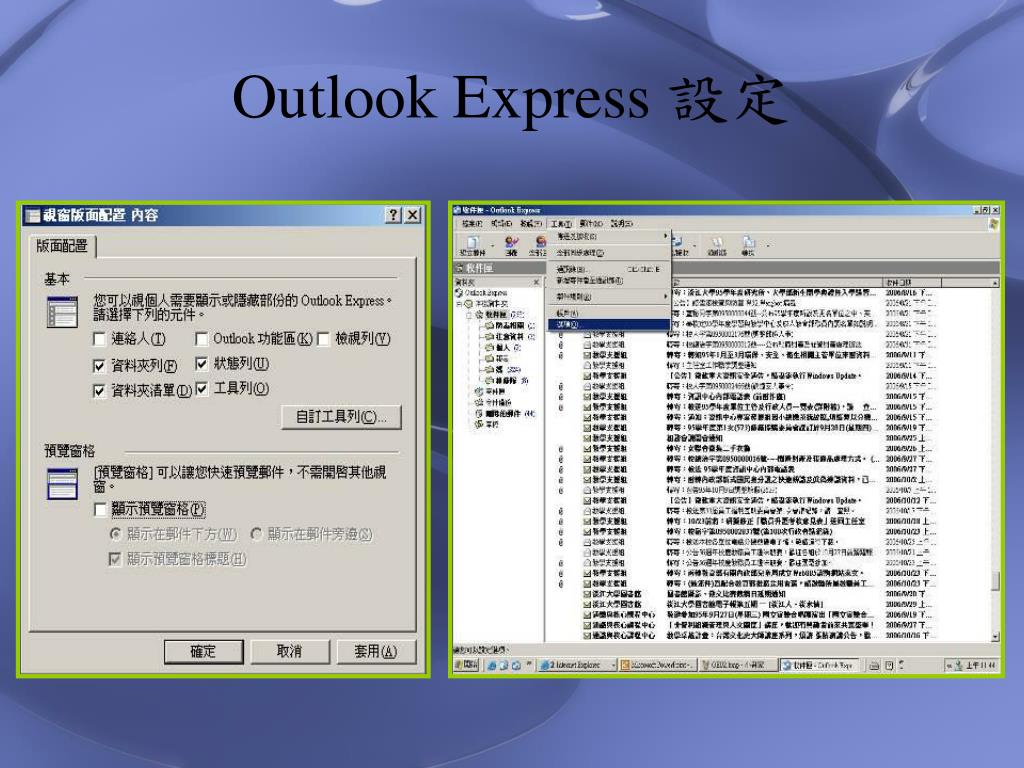

  45. Outlook Express 設定

  46. Outlook Express 設定

  47. Outlook Express 設定
