情境 10 ： 曲线方向的整正与加固处理

情境 10 ： 曲线方向的整正与加固处理. 曲线方向整正与加固处理的内容. 曲线方向的整正原理 ------ 翻主要是整正计算理论及流水拨道法原理. 曲线方向加固处理 ----- 主要是使用 地锚桩法 进行 强行固定 ，并结合 曲线碾压展长理论 进行维修处理。. 曲线方向整正的原理 1. 曲线方向整正的主要原理： 渐伸线原理 ， 曲线正矢计算 ， 流水拨道法表格计算 。. 渐伸线原理 :. 曲线正矢计算原理. 关于流水拨道法的表格计算请参看相关电子教案及电子教材第三篇相关内容. 曲线方向整正的原理 2.

cala
Download Presentation

情境 10 ： 曲线方向的整正与加固处理

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

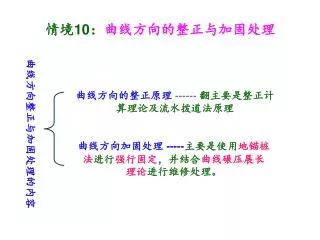

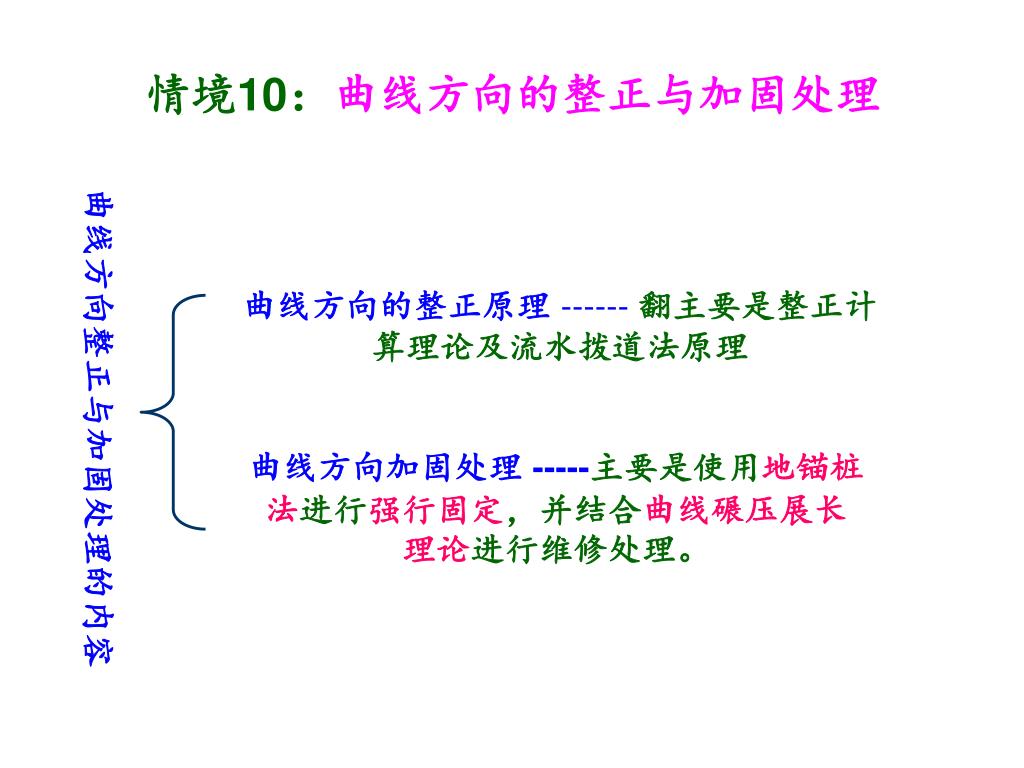

  1. 情境10：曲线方向的整正与加固处理 曲线方向整正与加固处理的内容 曲线方向的整正原理 ------ 翻主要是整正计算理论及流水拨道法原理 曲线方向加固处理 -----主要是使用地锚桩法进行强行固定，并结合曲线碾压展长理论进行维修处理。

  2. 曲线方向整正的原理 1 曲线方向整正的主要原理：渐伸线原理，曲线正矢计算，流水拨道法表格计算。 渐伸线原理: 曲线正矢计算原理 关于流水拨道法的表格计算请参看相关电子教案及电子教材第三篇相关内容

  3. 曲线方向整正的原理 2 曲线方向整正的主要原理：运用渐伸线原理、曲线正矢计算、流水拨道法表格计算将方向错乱的曲线拨回到光滑圆顺的曲线。 拨 道 拨 道 拨 道 拨 道 根据计算结果进行拨道 拨道整正维修后曲线线路恢复圆顺 原来光滑圆顺的曲线 运营后方向错乱的曲线

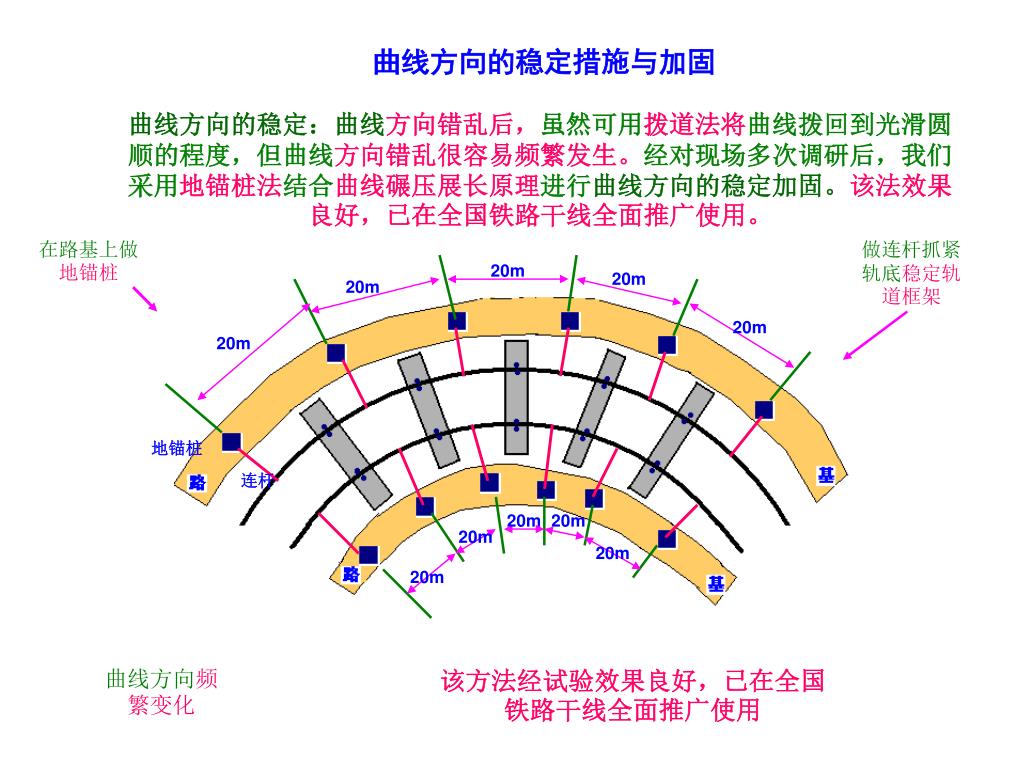

  4. 曲线方向的稳定措施与加固 曲线方向的稳定：曲线方向错乱后，虽然可用拨道法将曲线拨回到光滑圆顺的程度，但曲线方向错乱很容易频繁发生。经对现场多次调研后，我们采用地锚桩法结合曲线碾压展长原理进行曲线方向的稳定加固。该法效果良好，已在全国铁路干线全面推广使用。 在路基上做地锚桩 做连杆抓紧轨底稳定轨道框架 20m 20m 20m 20m 20m 地锚桩 连杆 20m 20m 20m 20m 20m 曲线方向频繁变化 该方法经试验效果良好，已在全国铁路干线全面推广使用

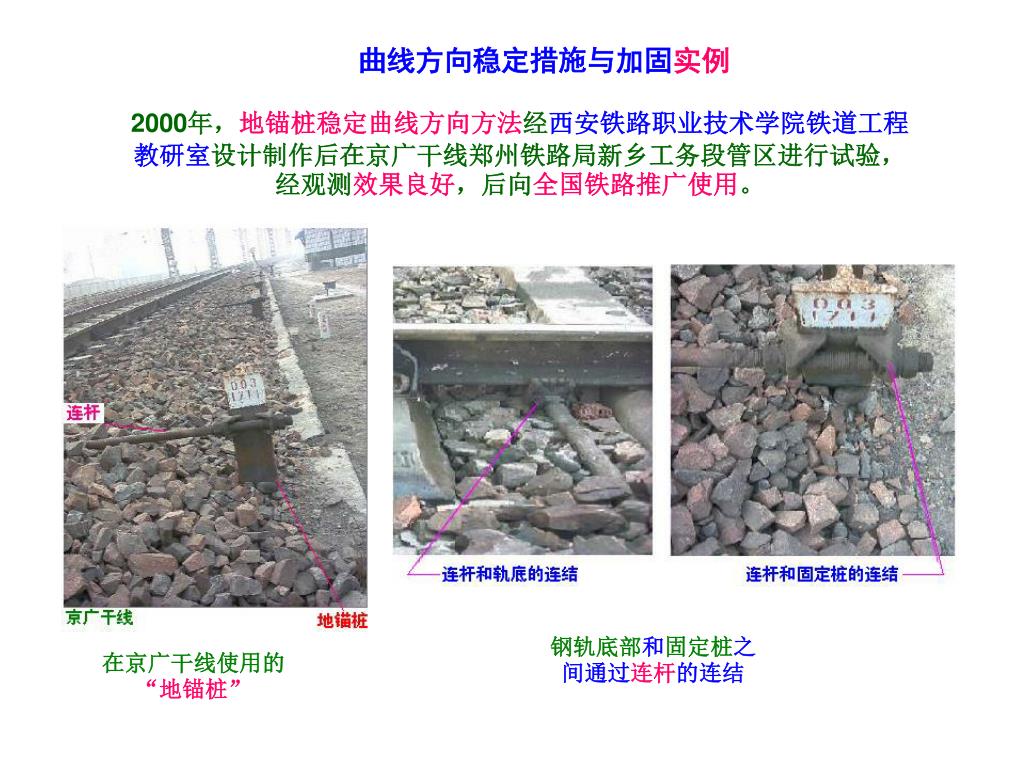

  5. 曲线方向稳定措施与加固实例 2000年，地锚桩稳定曲线方向方法经西安铁路职业技术学院铁道工程教研室设计制作后在京广干线郑州铁路局新乡工务段管区进行试验，经观测效果良好，后向全国铁路推广使用。 钢轨底部和固定桩之间通过连杆的连结 在京广干线使用的“地锚桩”
