实验五受控源特性的研究

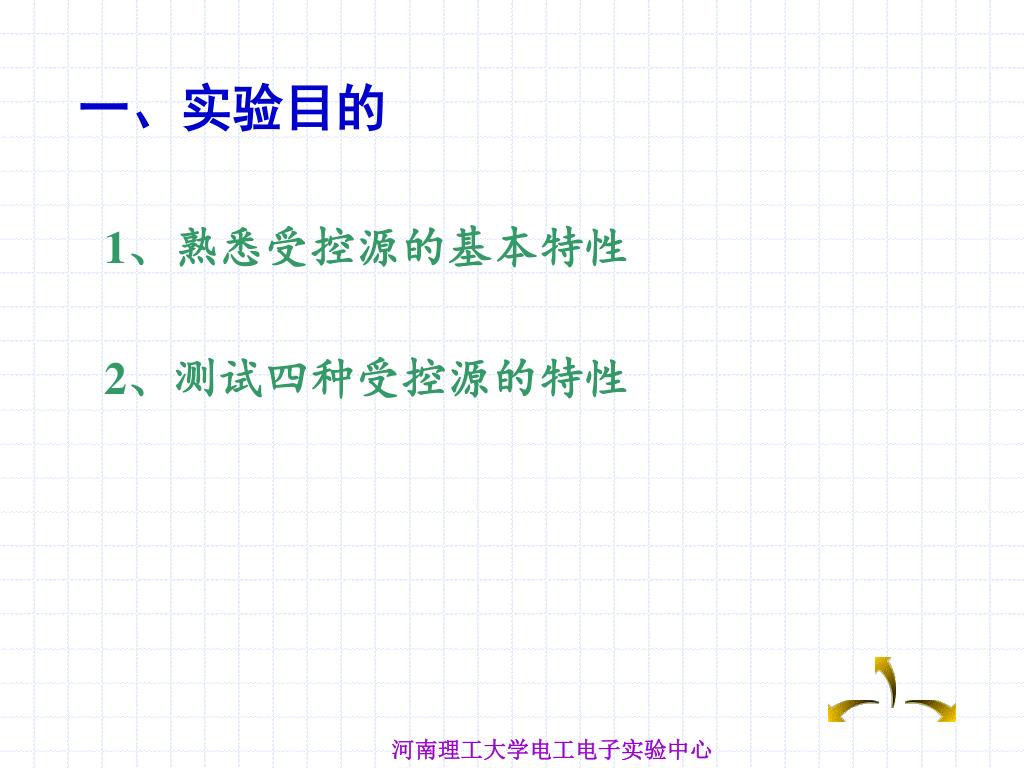

一、实验目的 1、熟悉受控源的基本特性 2、测试四种受控源的特性河南理工大学电工电子实验中心

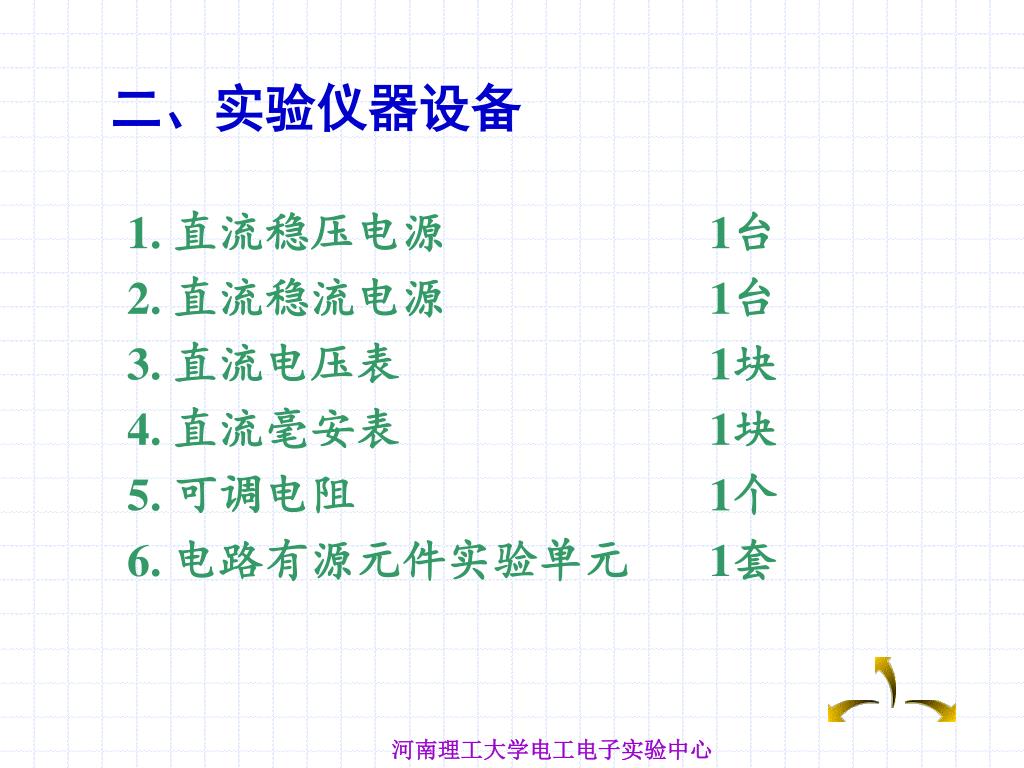

二、实验仪器设备 1. 直流稳压电源　　　　　 1台　　　　　　　　　　　　　 2. 直流稳流电源　　　　　 1台　　　　　　　　　　　　　　 3. 直流电压表　　　　　　 1块　　　　　　　　　　　　　 4. 直流毫安表　　　　　　 1块　　　　　　　　　　　　 5. 可调电阻　　　　　　　 1个　　　　　　　　　　　　　　 6. 电路有源元件实验单元 1套　　　　　　河南理工大学电工电子实验中心

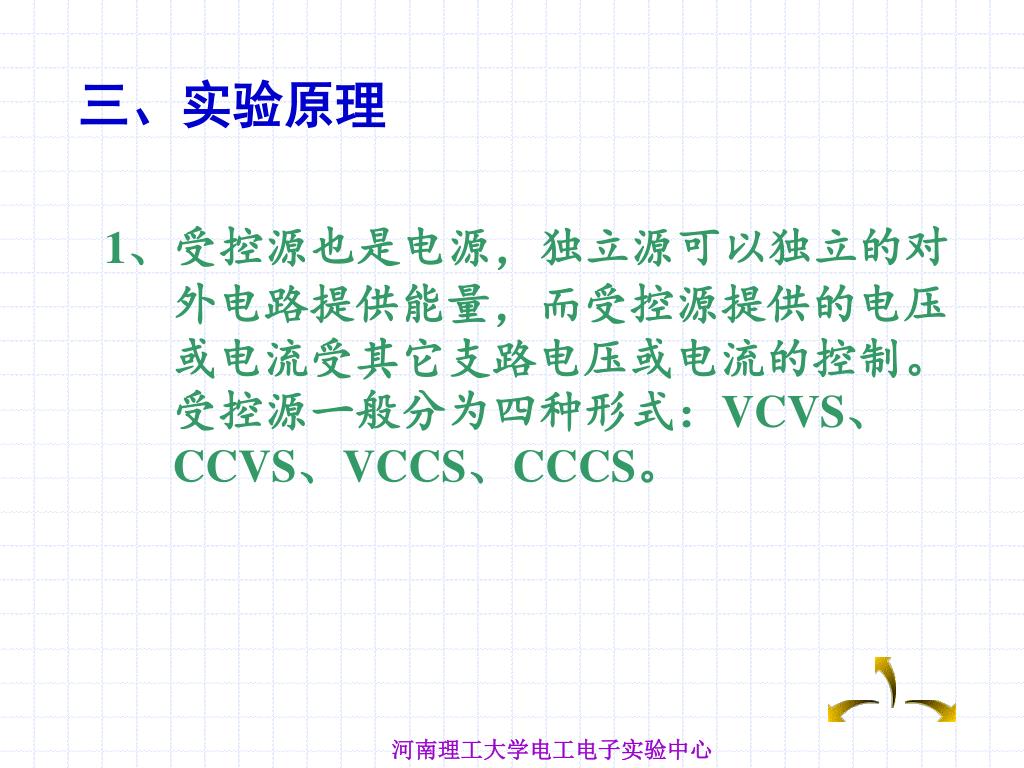

三、实验原理 1、受控源也是电源，独立源可以独立的对外电路提供能量，而受控源提供的电压或电流受其它支路电压或电流的控制。受控源一般分为四种形式：VCVS、CCVS、VCCS、CCCS。河南理工大学电工电子实验中心

受控源的四种形式 VCVSCCVS VCCSCCCS 河南理工大学电工电子实验中心

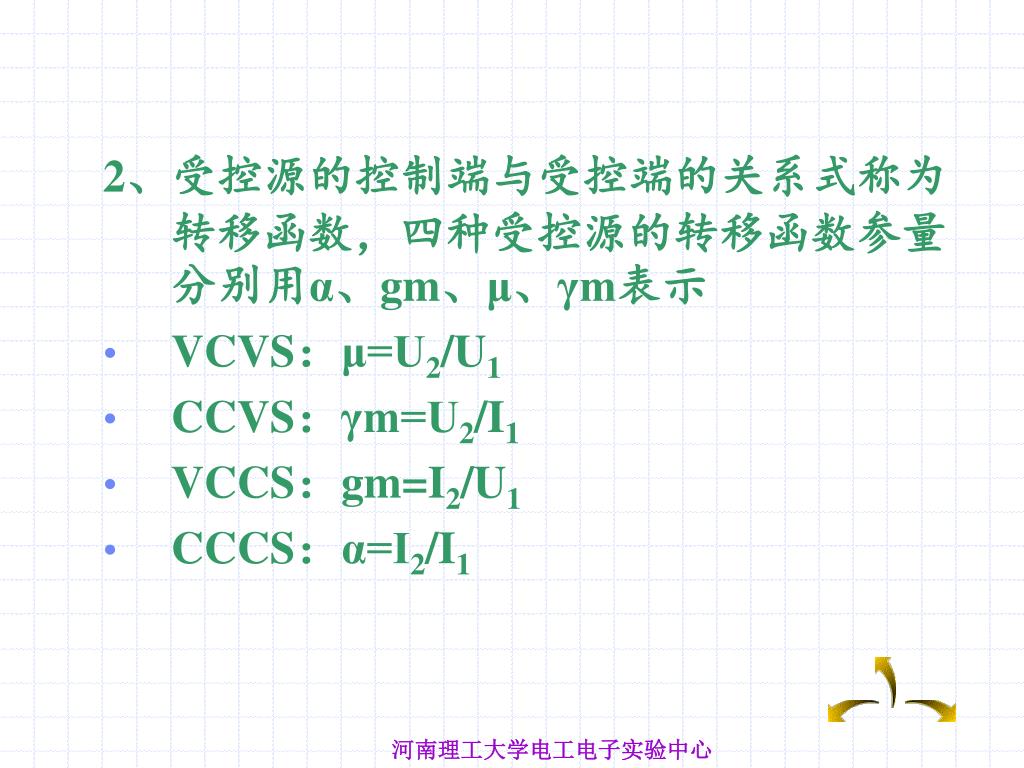

2、受控源的控制端与受控端的关系式称为转移函数，四种受控源的转移函数参量分别用α、gm、μ、γm表示2、受控源的控制端与受控端的关系式称为转移函数，四种受控源的转移函数参量分别用α、gm、μ、γm表示 • VCVS：μ=U2/U1 • CCVS：γm=U2/I1 • VCCS：gm=I2/U1 • CCCS：α=I2/I1 河南理工大学电工电子实验中心

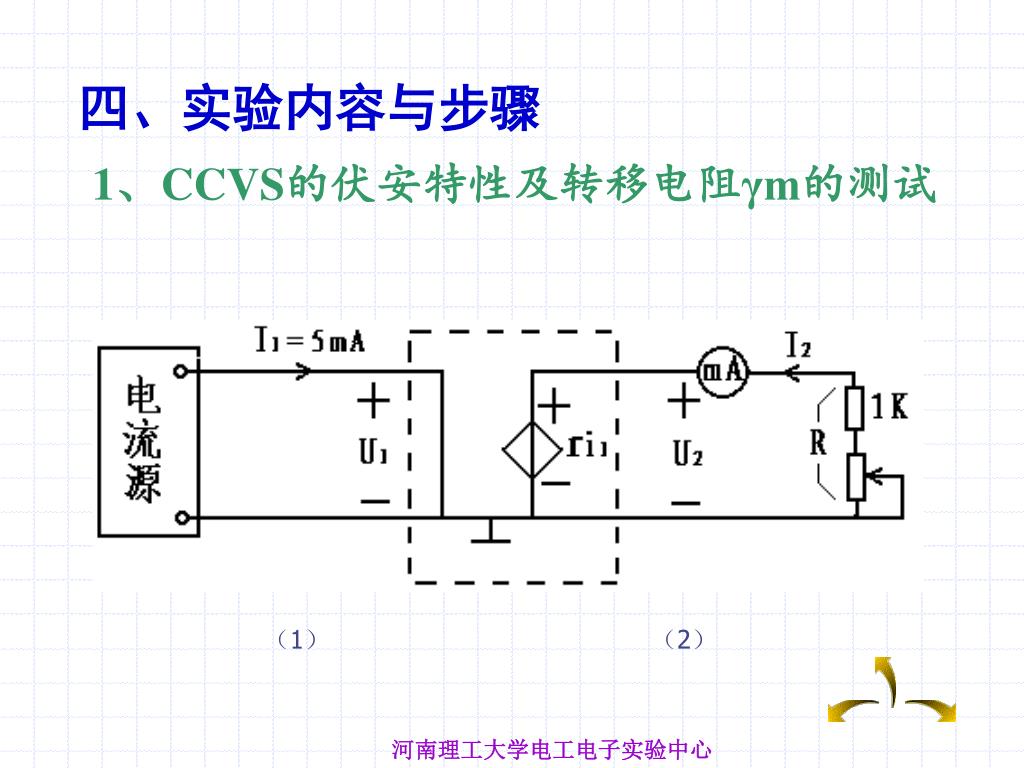

四、实验内容与步骤 1、CCVS的伏安特性及转移电阻γm的测试（1）（2）河南理工大学电工电子实验中心

2、VCCS的伏安特性及转移电阻gm的测试 （4）（3）河南理工大学电工电子实验中心

3、CCCS的伏安特性及电流放大倍数的测试 河南理工大学电工电子实验中心

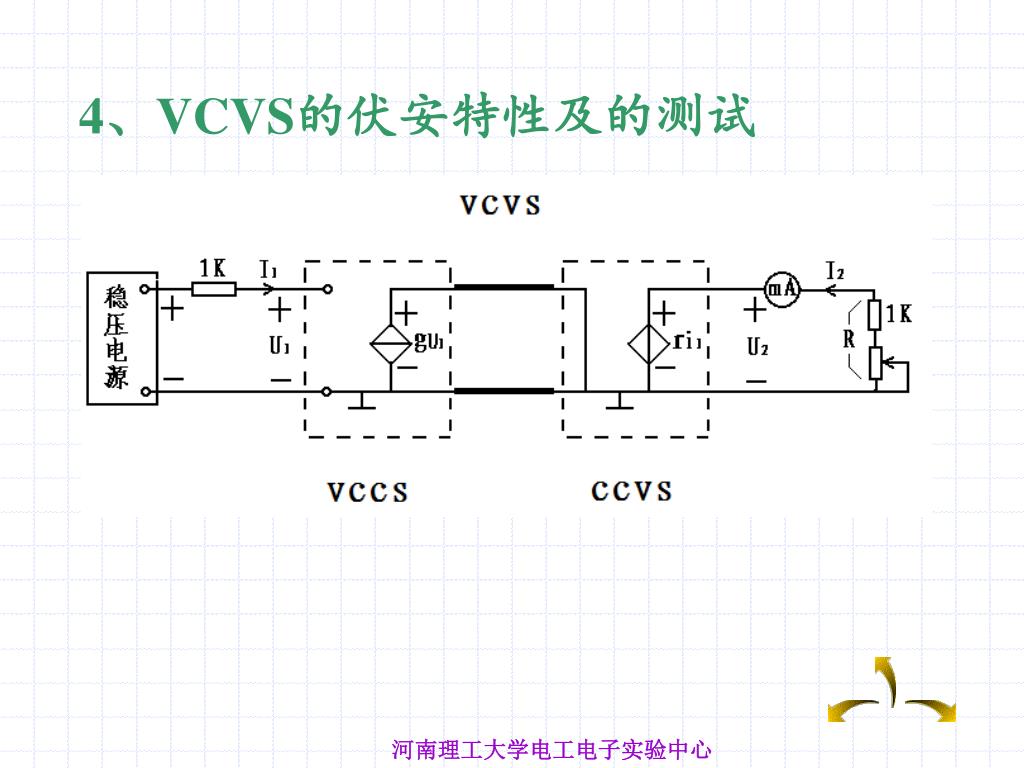

4、VCVS的伏安特性及的测试 河南理工大学电工电子实验中心

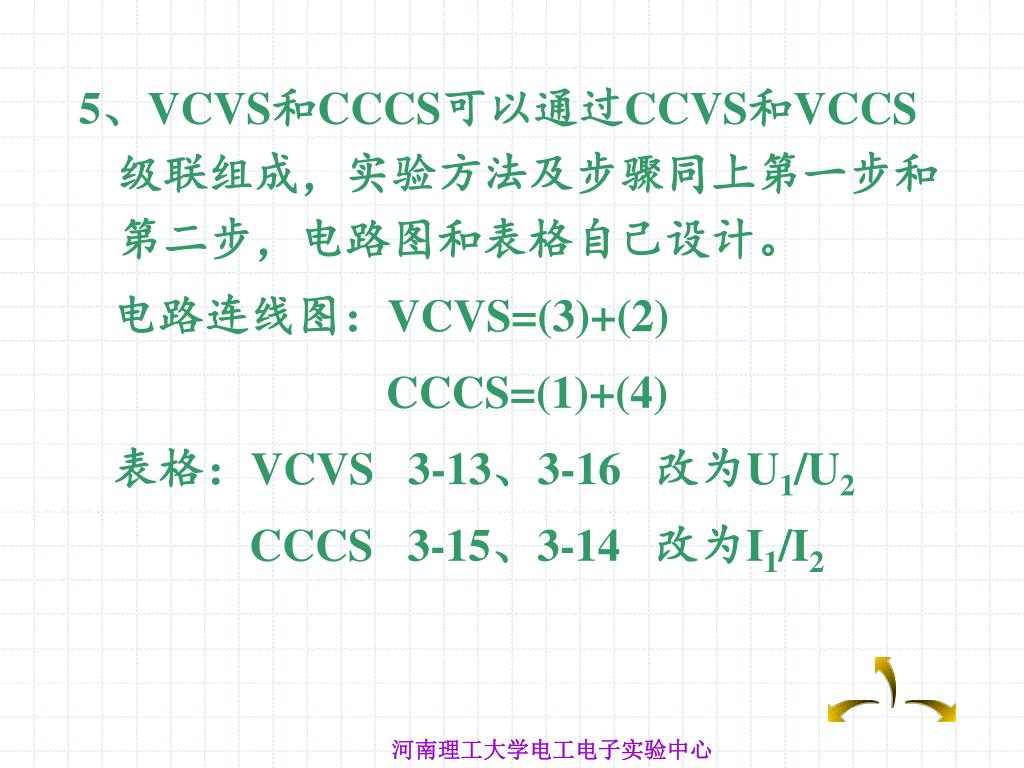

5、VCVS和CCCS可以通过CCVS和VCCS级联组成，实验方法及步骤同上第一步和第二步，电路图和表格自己设计。5、VCVS和CCCS可以通过CCVS和VCCS级联组成，实验方法及步骤同上第一步和第二步，电路图和表格自己设计。电路连线图：VCVS=(3)+(2) CCCS=(1)+(4) 表格：VCVS 3-13、3-16 改为U1/U2 CCCS 3-15、3-14 改为I1/I2 河南理工大学电工电子实验中心

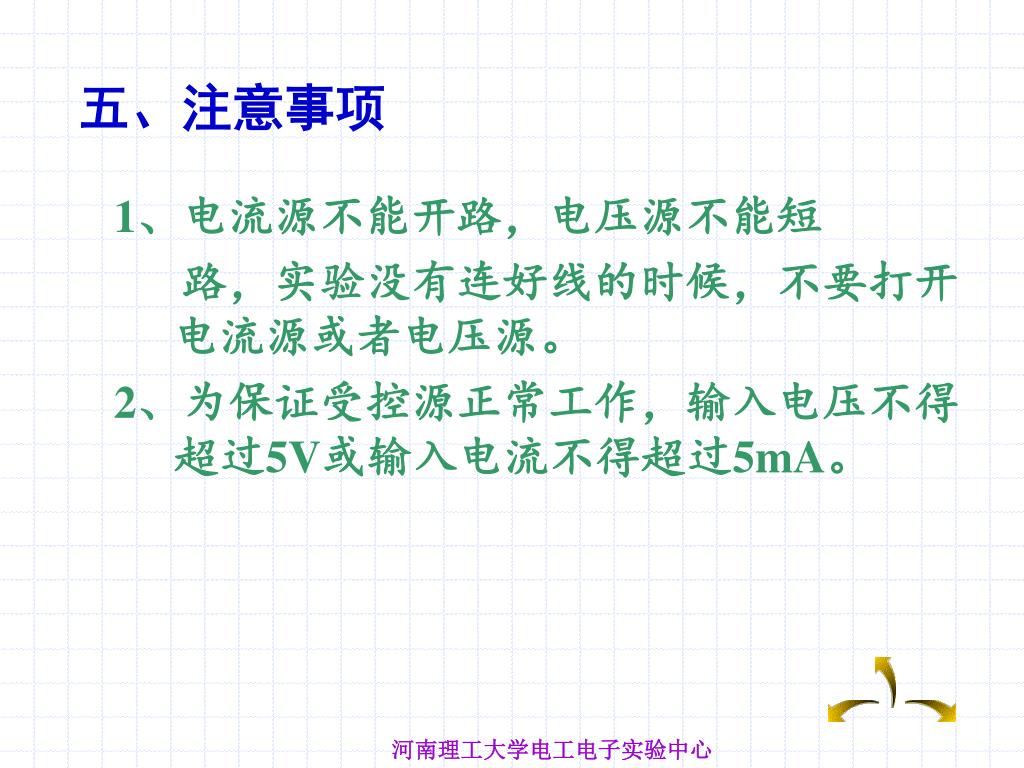

五、注意事项 1、电流源不能开路，电压源不能短路，实验没有连好线的时候，不要打开电流源或者电压源。 2、为保证受控源正常工作，输入电压不得超过5V或输入电流不得超过5mA。河南理工大学电工电子实验中心

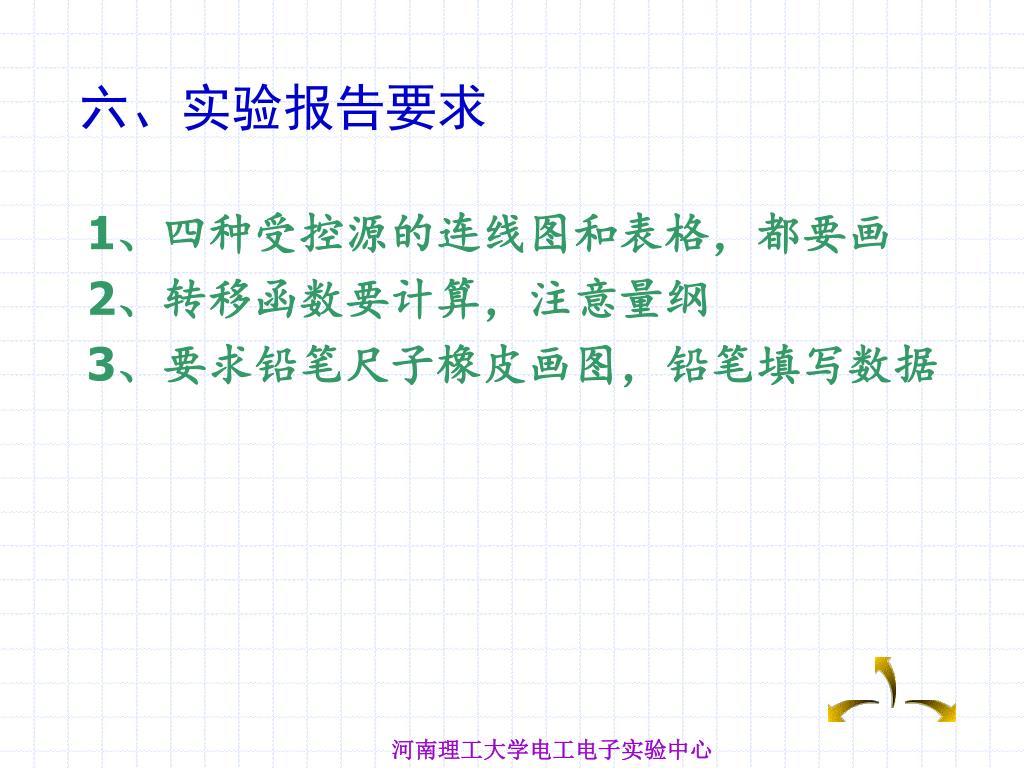

六、实验报告要求 1、四种受控源的连线图和表格，都要画 2、转移函数要计算，注意量纲 3、要求铅笔尺子橡皮画图，铅笔填写数据河南理工大学电工电子实验中心
