  1. 圖層載入

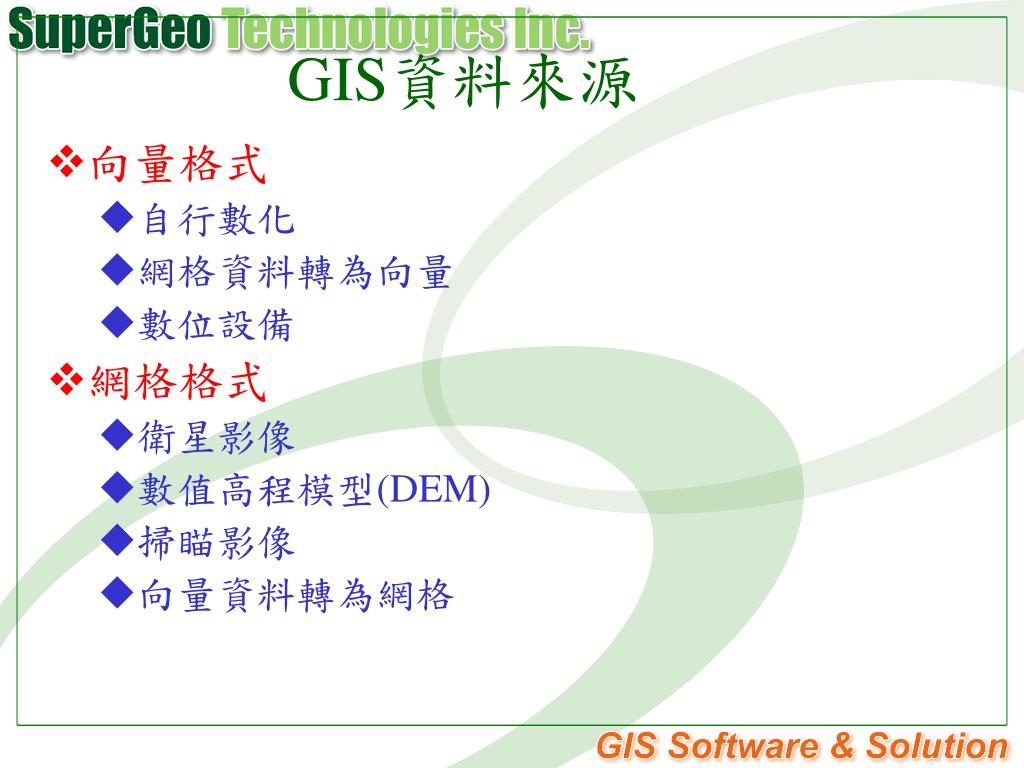

  2. GIS資料來源 • 向量格式 • 自行數化 • 網格資料轉為向量 • 數位設備 • 網格格式 • 衛星影像 • 數值高程模型(DEM) • 掃瞄影像 • 向量資料轉為網格

  3. 向量資料來源 • 自行數化 • 數化設備 • 螢幕數化 • 網格資料轉為向量 • 數位設備 • GPS接收器

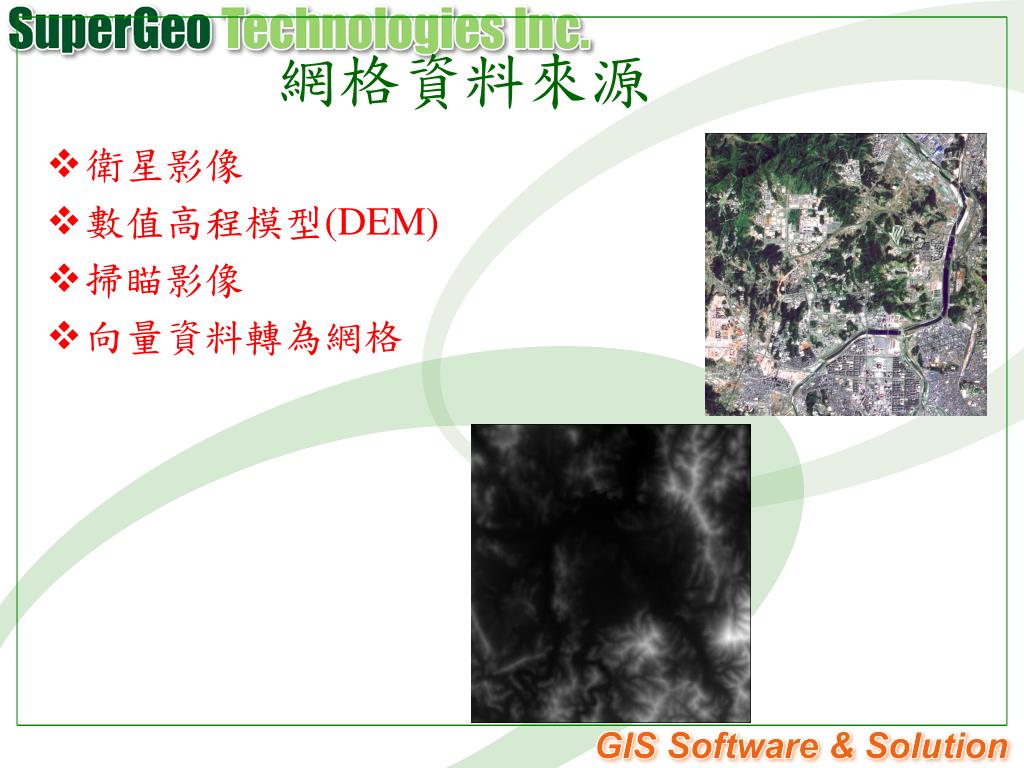

  4. 網格資料來源 • 衛星影像 • 數值高程模型(DEM) • 掃瞄影像 • 向量資料轉為網格

  5. 向量資料 • 支援的向量資料 • Shapefile（可編修） • MIF • DXF

  6. Shapefile • 圖層內的圖徵類型需一致 • 圖層的類型有點、線、面

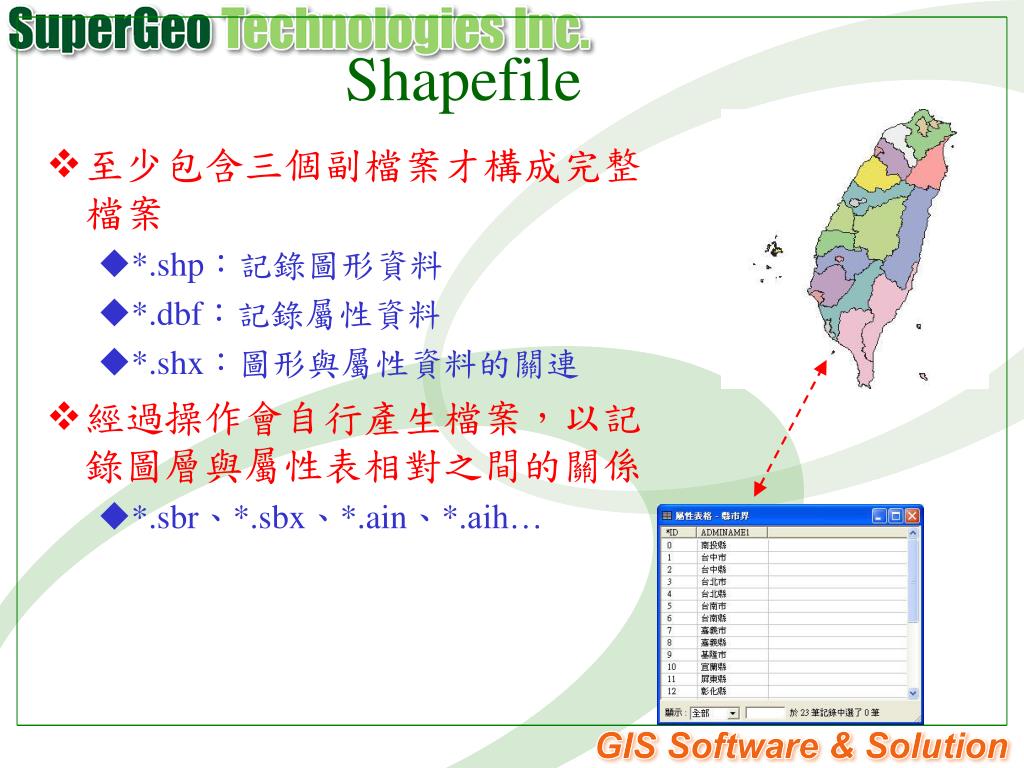

  7. Shapefile • 至少包含三個副檔案才構成完整檔案 • *.shp：記錄圖形資料 • *.dbf：記錄屬性資料 • *.shx：圖形與屬性資料的關連 • 經過操作會自行產生檔案，以記錄圖層與屬性表相對之間的關係 • *.sbr、*.sbx、*.ain、*.aih…

  8. ECW 網格資料 • 無法編修 JPG TIFF PNG BMP ECW GeoTIFF GIS LAN

  9. World File • 某些網格影像資料未記錄坐標資訊，需透過通用坐標系統資訊(worldfile)將影像坐標加以記錄 • Worldfile格式說明 x1=Ax+By+C y1=Dx+Ey+F A：每像元X方向大小 B：X方向旋轉角度 C：左上角X坐標 D：Y方向旋轉角度 E：每像元Y方向大小 F：左上角Y坐標 • Worldfile命名規則 取副檔名頭尾字母 加 w

  10. 載入圖層資料的方式 • 從SuperGIS的加入圖層載入 • 可載入向量資料與影像資料 • 將文字型態的座標資料轉成圖層資料載入

  11. 載入圖層資料的方式 方法II： 按「 加入圖層」工具鈕 方法I： 在資料索引區中的圖層上按右鍵，選擇「加入圖層」

  12. 文字型態資料載入

  13. 設定地圖單位及距離單位 • 一個圖層集的只能有一種地圖單位及距離單位 • 預設值都為公尺 • 完成設定單位之後，才可使用： • 測量工具 • 地圖比例尺調整 • 設定可視比例尺

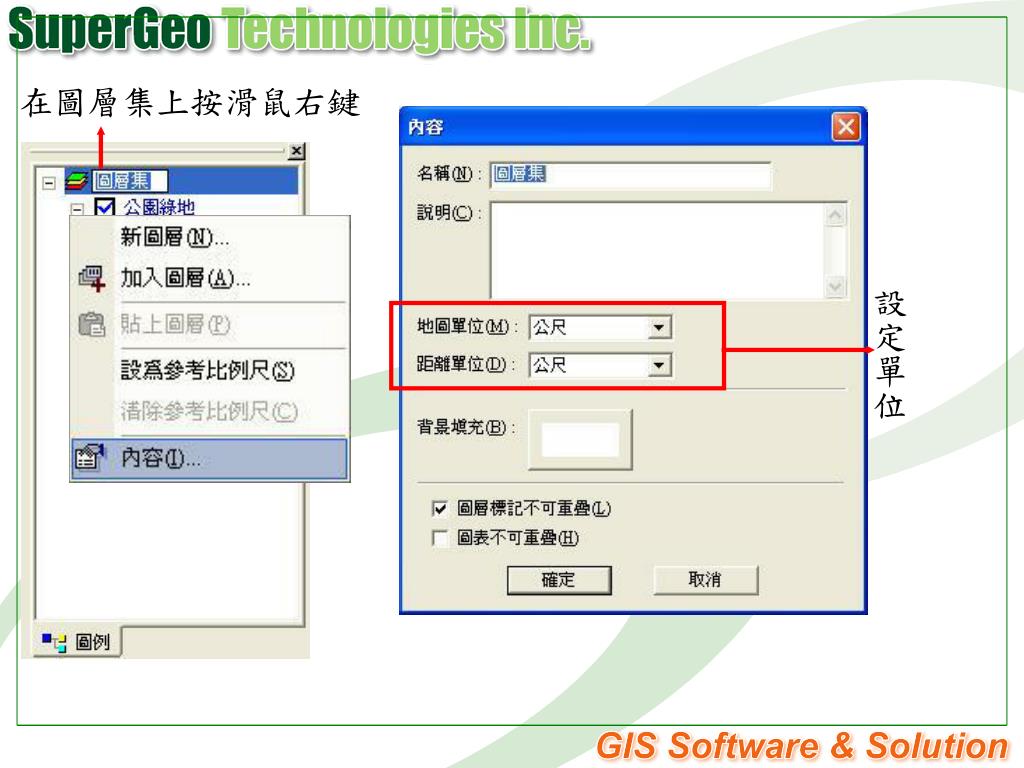

  14. 在圖層集上按滑鼠右鍵 設定單位

  15. 圖層資料的基本控制 • 圖層資料的平移縮放 • 改變圖層資料名稱 • 改變圖層資料順序 • 移除圖層資料 • 設定圖層資料的可視比例

  16. 圖層資料的平移縮放 • 利用「工具」工具列所提供的功能 • 可直接於比例尺工具鍵入比例數值

  17. 全圖索引及局部放大 局部放大 全圖索引

  18. 改變圖層資料順序 • 載入的圖層資料可能會互相的遮蔽 • 系統預設的圖層資料順序為點、線、面 • 圖層資料重繪的順序為由下至上 • 使用者可利用拖曳的方式在圖例區域改變圖層資料的順序

  19. 移除圖層資料 • 僅是將圖層檔案從SuperGIS中移除(Remove)，並非真正將原始檔案刪除(Delete)

  20. 可視比例設定 • 設定顯示比例尺 • 最小顯示比例尺 • 最大顯示比例尺 • 參考比例尺 可顯示比例尺範圍 1/20000<x<1/5000 不顯示 不顯示 最大顯示比例尺 1/5000 最小顯示比例尺 1/20000

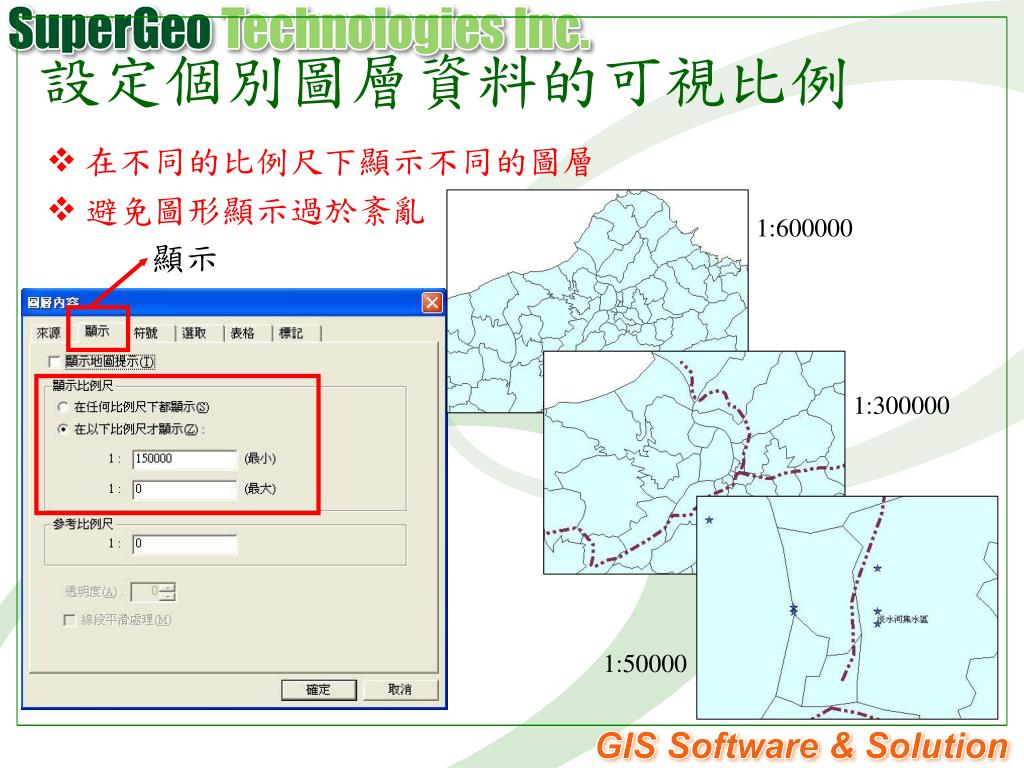

  21. 設定個別圖層資料的可視比例 • 在不同的比例尺下顯示不同的圖層 • 避免圖形顯示過於紊亂 1:600000 顯示 1:300000 1:50000

  22. 可視比例的設定 • 選擇‘在以下比例尺才顯示’ • 最小:當顯示比例小於所設定的比例尺時 不顯示圖層 • 最大:當顯示比例大於所設定的比例尺時 不顯示圖層

  23. 改變圖層集的名稱 • 可給予「圖層集」較有意義的名稱

  24. 地圖資料的儲存 • 儲存地圖目前處理進度的專案檔(*.sgp) • *.sgp專案檔並未實際的儲存資料 • *.sgp專案檔記錄資料的連結路徑、資料的分類方式、構成地圖的相關物件…. • 儲存路徑為絕對路徑

  25. Exercise 4-1 • 請利用加入圖層工具 ，載入 C:\SuperGIS\Ex4-1\縣市界.shp 與 C:\SuperGIS\Ex4-1\高爾夫球場位置分佈.shp • 地圖顯示隨即出現了台灣地區的縣市界地圖，以及全台灣的高爾夫球場 • 本例題中利用圖層載入工具，將圖層載入後，即可於圖層索引區中，清楚瞭解高爾夫球場是位於哪些縣市之中等等資訊

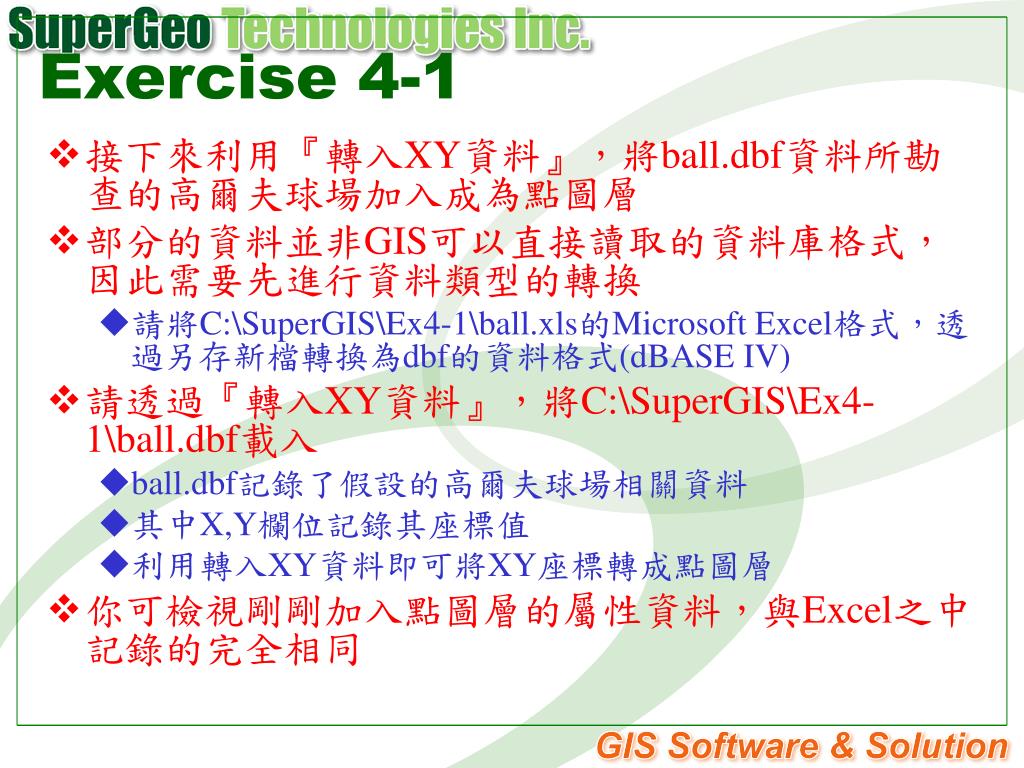

  26. Exercise 4-1 • 接下來利用『轉入XY資料』，將ball.dbf資料所勘查的高爾夫球場加入成為點圖層 • 部分的資料並非GIS可以直接讀取的資料庫格式，因此需要先進行資料類型的轉換 • 請將C:\SuperGIS\Ex4-1\ball.xls的Microsoft Excel格式，透過另存新檔轉換為dbf的資料格式(dBASE IV) • 請透過『轉入XY資料』，將C:\SuperGIS\Ex4-1\ball.dbf載入 • ball.dbf記錄了假設的高爾夫球場相關資料 • 其中X,Y欄位記錄其座標值 • 利用轉入XY資料即可將XY座標轉成點圖層 • 你可檢視剛剛加入點圖層的屬性資料，與Excel之中記錄的完全相同

  27. Exercise 4-2 • 開啟C:\SuperGIS\Ex4-2\ex4-2.sgp • 包含4個圖層地標、road、水系、geology • 重新設定資料來源 • 「地標」圖層無法被載入 • 以滑鼠左鍵雙擊「地標」圖層 • 將路徑重新設定為C:\SuperGIS\Ex4-2\地標.shp • 變更圖層的順序 • 位於最上層的「geology」圖層遮蔽了其下的所有圖層，請將「geology」圖層置於最下層

  28. Exercise 4-2 • 改變圖層名稱 • 將road改成「道路」、 geology改成「地質」 • 更改圖層顯示名稱，可幫助進行資料的判讀 • 移除圖層 • 移除「水系」圖層 • 設定圖層可視比例 • 將「地標」圖層的可視比例設定為當比例尺大於1:50000才顯示 • 設定完成後，「地標」圖層會於比例尺大於1:50000時，才加以顯示於圖面上 • 設定完成後，可避免畫面過於雜亂

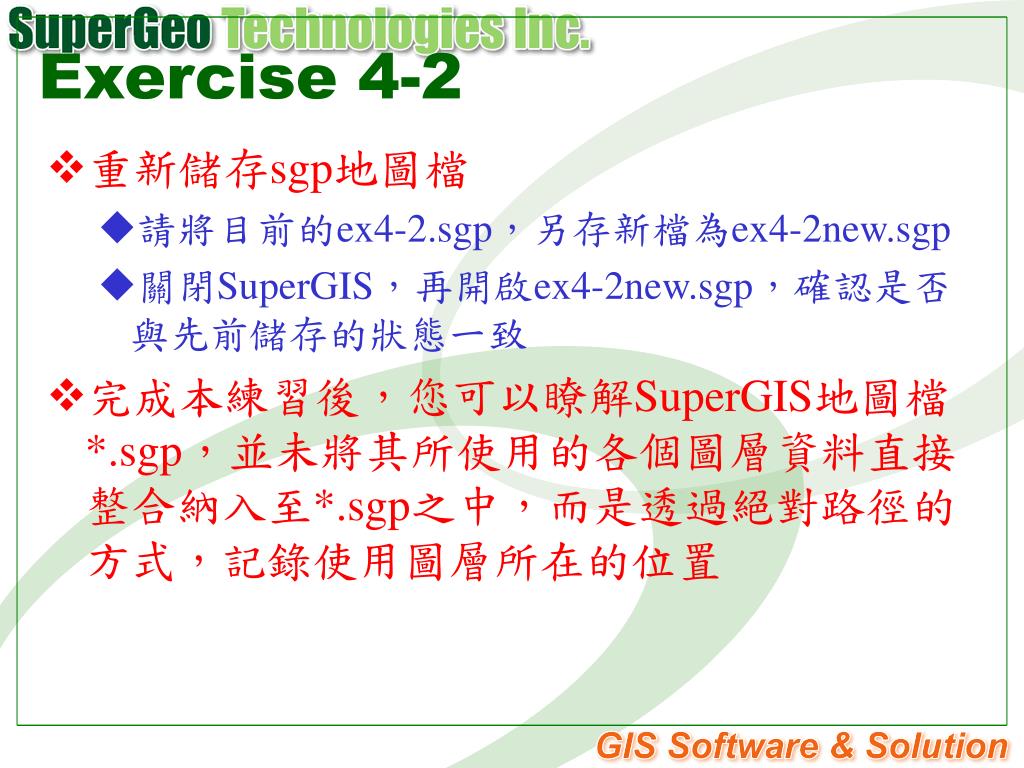

  29. Exercise 4-2 • 重新儲存sgp地圖檔 • 請將目前的ex4-2.sgp，另存新檔為ex4-2new.sgp • 關閉SuperGIS，再開啟ex4-2new.sgp，確認是否與先前儲存的狀態一致 • 完成本練習後，您可以瞭解SuperGIS地圖檔*.sgp，並未將其所使用的各個圖層資料直接整合納入至*.sgp之中，而是透過絕對路徑的方式，記錄使用圖層所在的位置

  30. Exercise 4-3 • 開啟C:\SuperGIS\Ex4-3\ex4-3.sgp • 檢視比例尺部分，發現比例尺為不合理的1:1情形 • 此刻無論您使用放大、縮小或直接調整顯示比例尺，顯視比例尺的比例均仍舊維持1:1 • 此刻的1:1比例尺無法提供關於正確比例的資訊 • 我們可以推論是「圖層集」沒有設定正確的長度單位 • 請將「圖層集」的地圖單位與距離單位都分別設定為公尺 • 你可發覺比例尺即刻更改為1:137088 • 此刻透過放大、縮小或調整顯示比例尺，顯視比例尺即會提供目前正確的比例尺資訊

  31. Exercise 4-3 • 接下來將透過地圖提示功能設定，以便經由滑鼠游標即可顯示相關圖徵的資訊 • 於「town」圖層上按滑鼠右鍵，開啟內容 • 切換至「顯示」頁籤，勾選「顯示地圖提示」 • 再切換至「表格」頁籤，於「主要顯示欄位」中，透過下拉選擇功能，選擇「TOWNNAME」欄位作為地圖提示所要顯示的欄位 • 按「確定」完成設定 • 此時無論透過任何一項功能按鍵，只要將滑鼠移動至任何圖徵之上，立即會顯示該圖徵的鄉鎮名稱

  32. Exercise 4-4 • SuperGIS提供進行圖徵即時放大的功能（放大鏡），請問該如何加以啟動 ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ • 請問索引圖除了提供目前地圖顯示位置相對位置之外，其與地圖顯示畫面的相互關係為何？ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿ • 假設您現在手邊有關於某處現地調查的資料，其中包含了X，Y的坐標資料，試問您該如何加入至SuperGIS中利用？ ＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿
