  1. 데이터획득시스템의 개요 제2회 고에너지물리여름학교 경북대학교 고에너지물리연구소 오 영 도

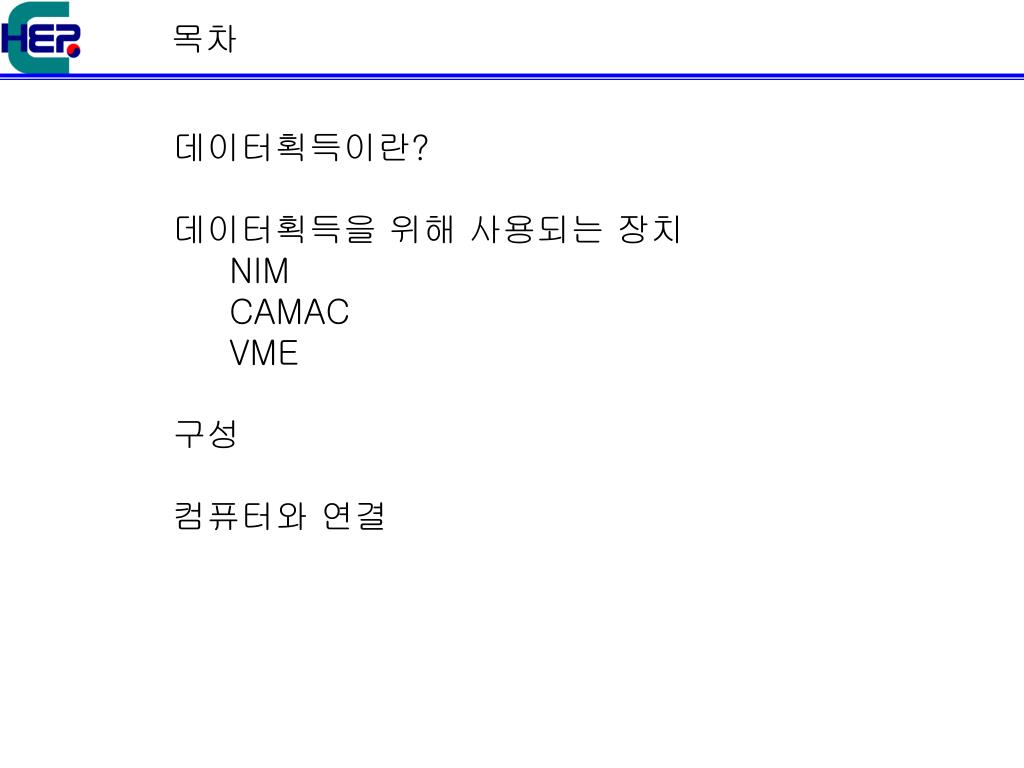

  2. 목차 데이터획득이란? 데이터획득을 위해 사용되는 장치 NIM CAMAC VME 구성 컴퓨터와 연결

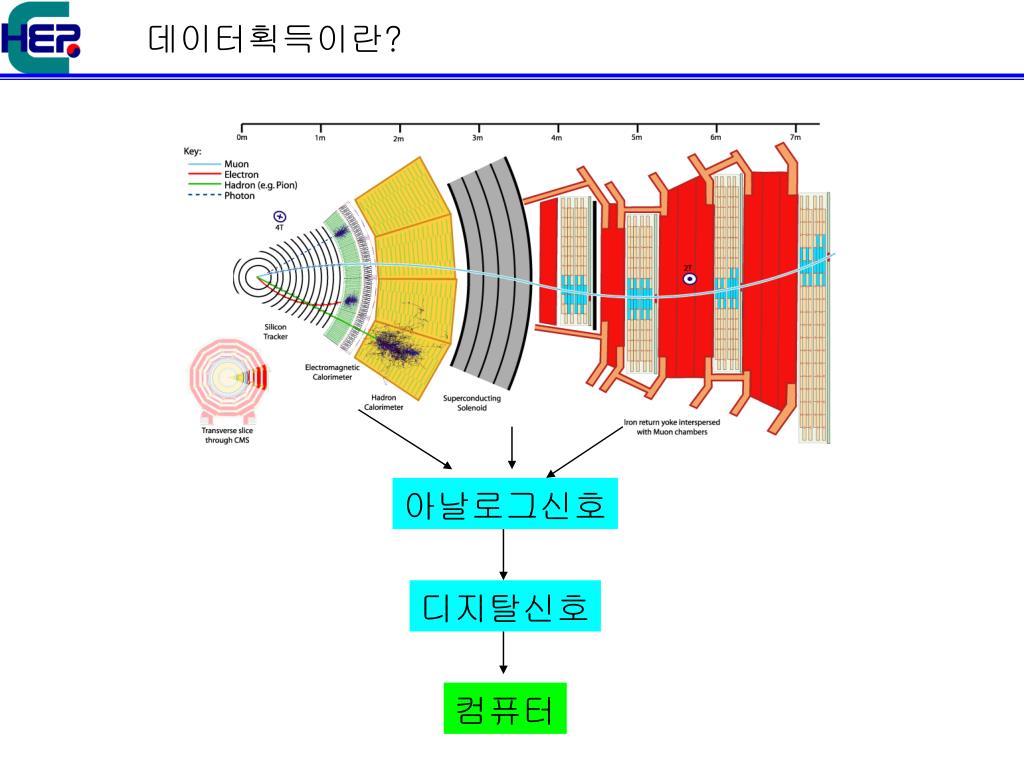

  3. 데이터획득이란? 아날로그신호 디지탈신호 컴퓨터

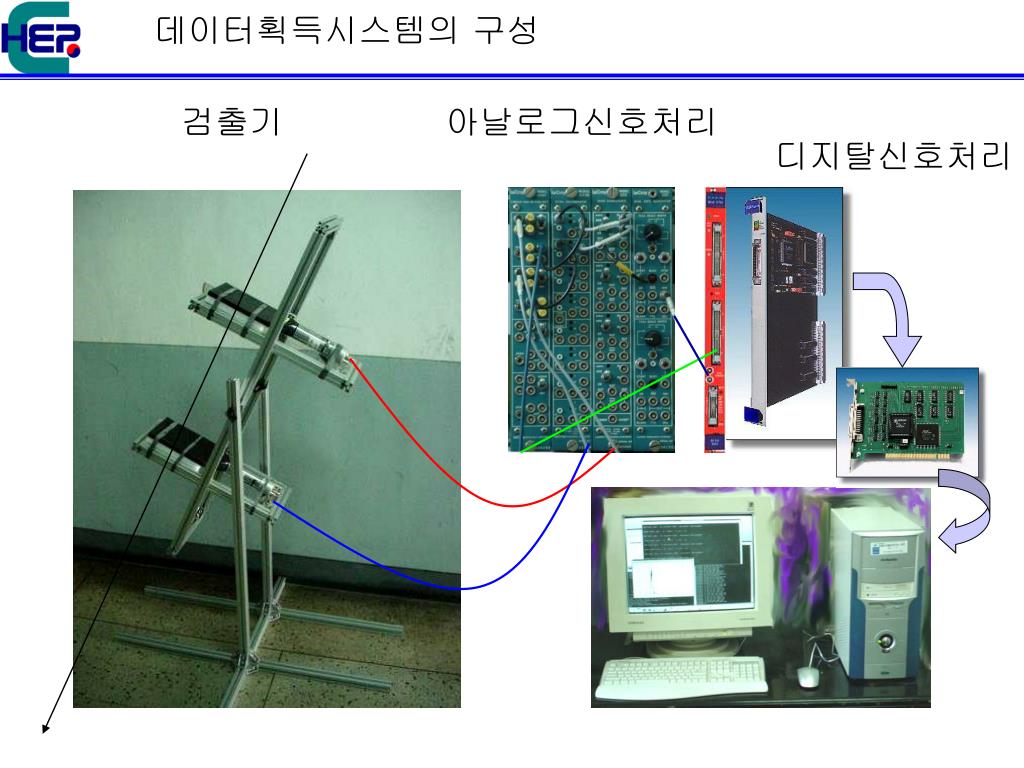

  4. 데이터획득시스템의 구성 검출기 아날로그신호처리 디지탈신호처리

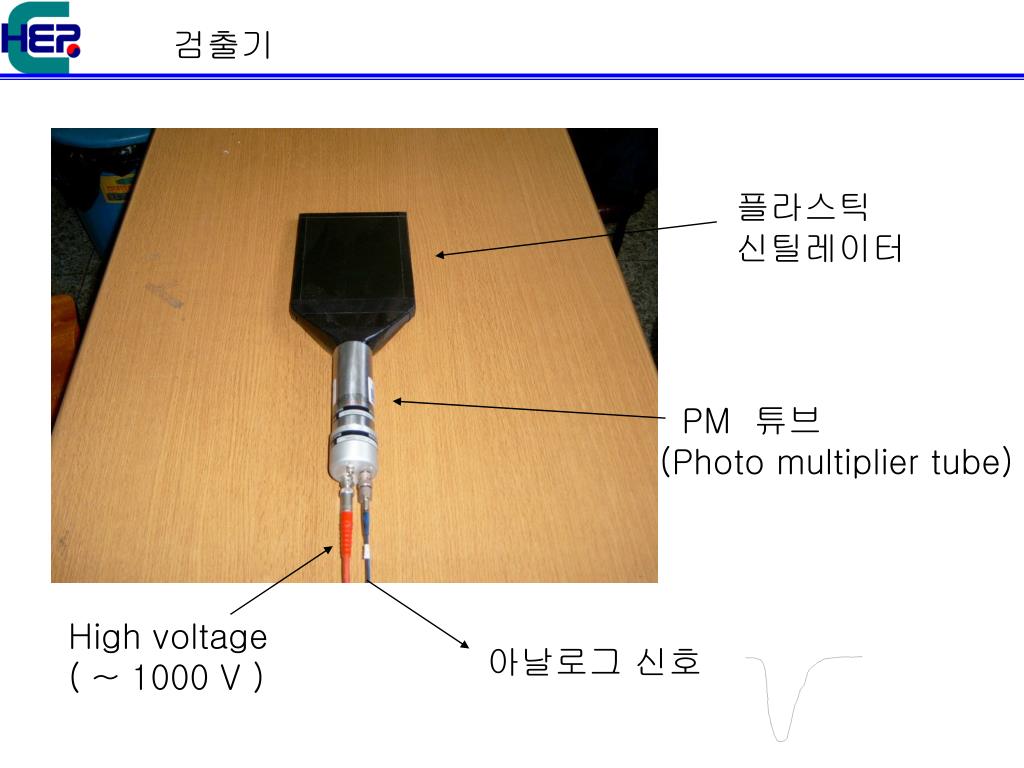

  5. 검출기 플라스틱 신틸레이터 PM 튜브 (Photo multiplier tube) High voltage ( ~ 1000 V ) 아날로그 신호

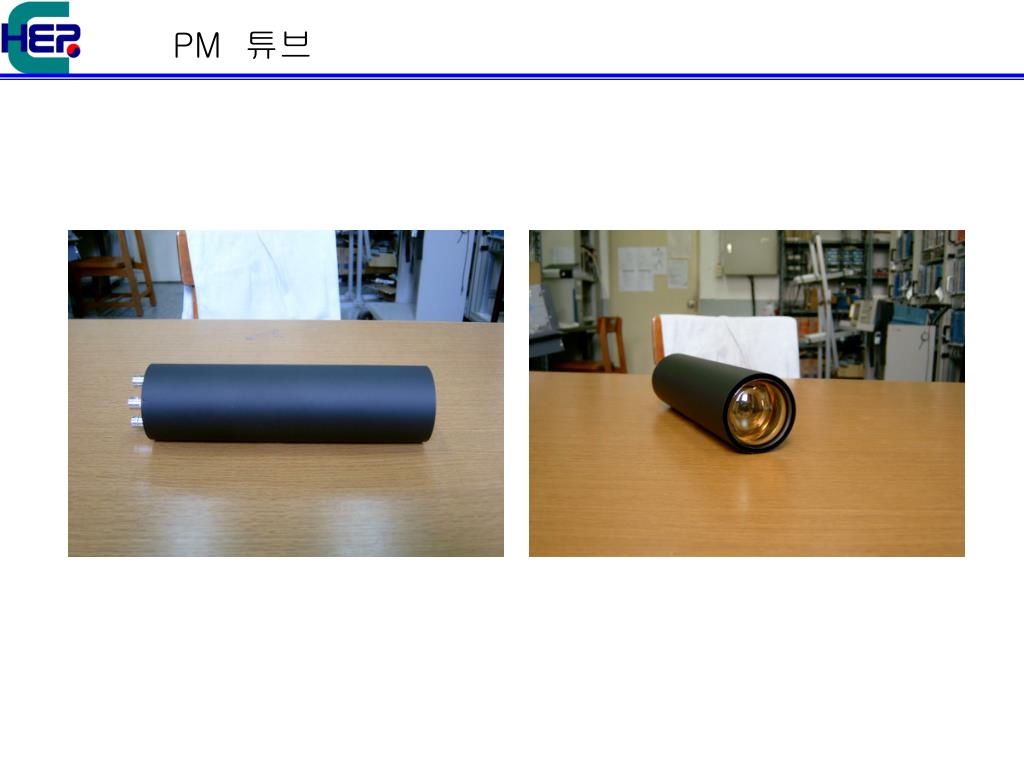

  6. PM 튜브

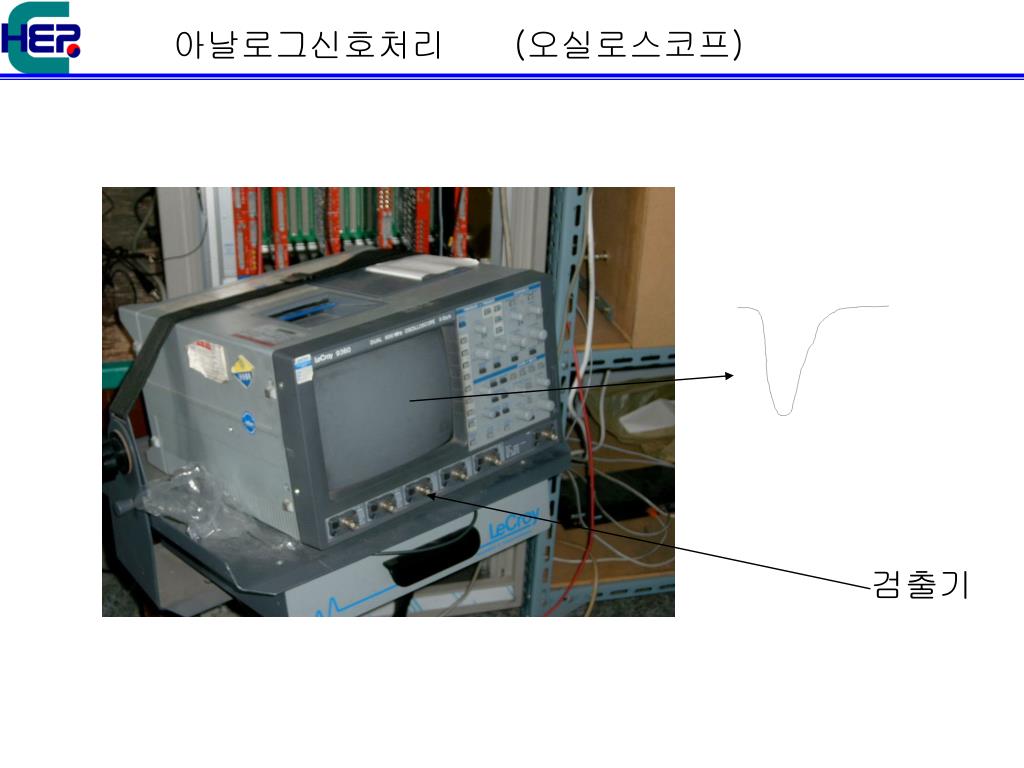

  7. 아날로그신호처리 (오실로스코프) 검출기

  8. 아날로그신호처리 (NIM)

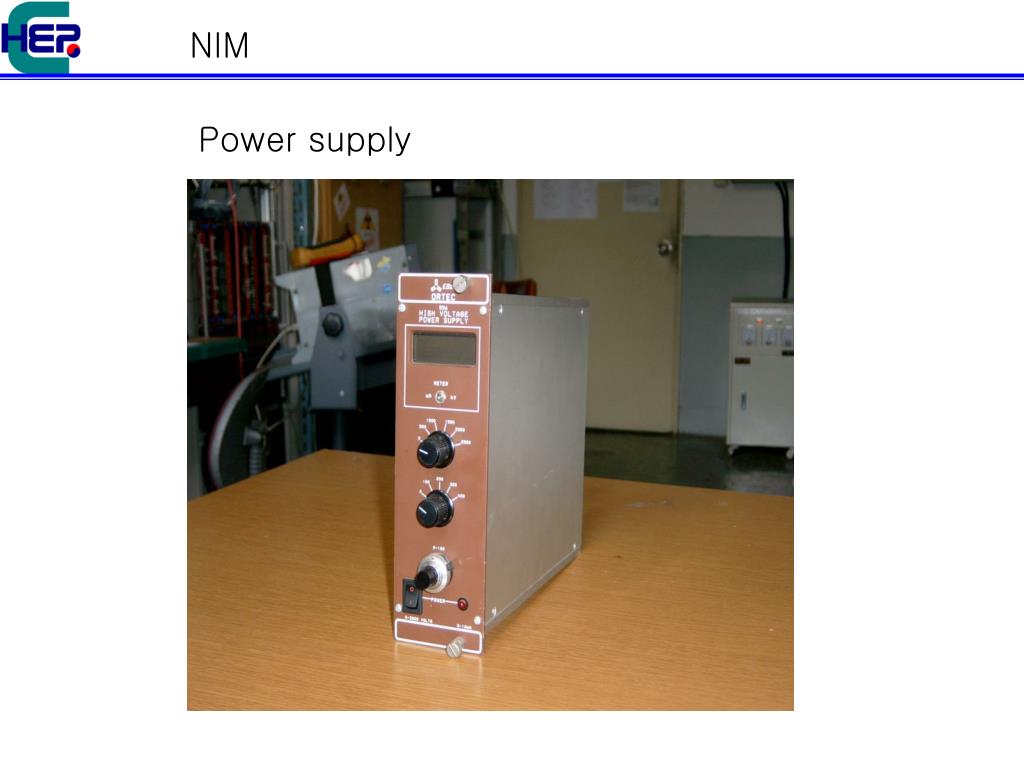

  9. NIM Power supply

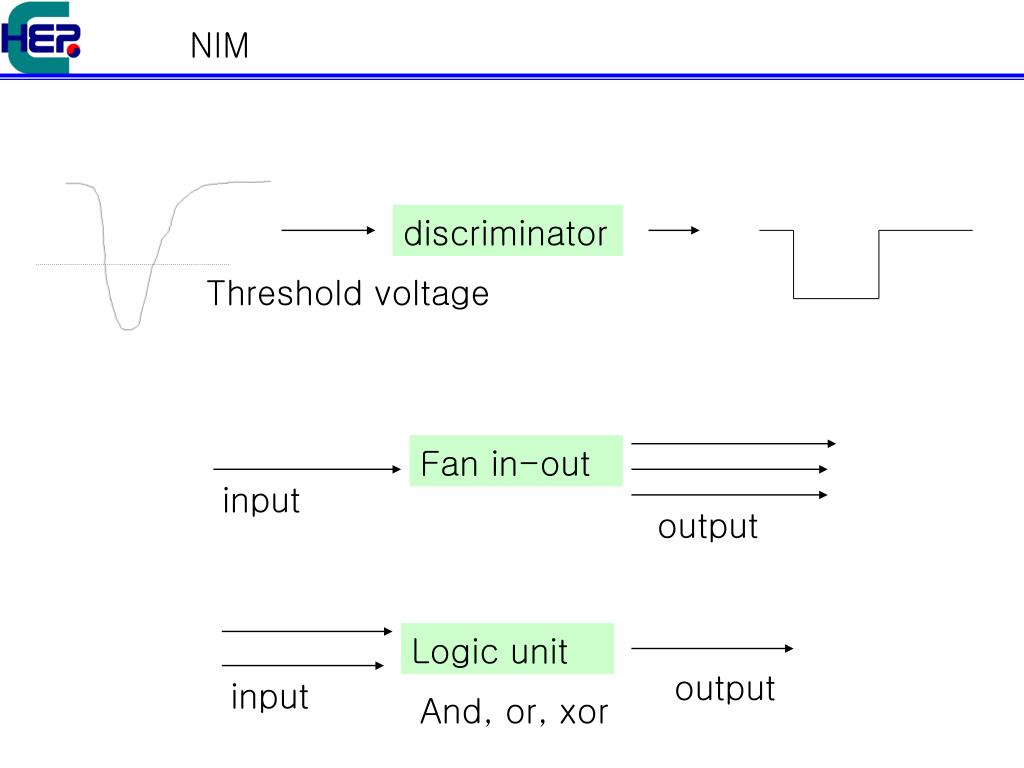

  10. NIM discriminator Threshold voltage Fan in-out input output Logic unit output input And, or, xor

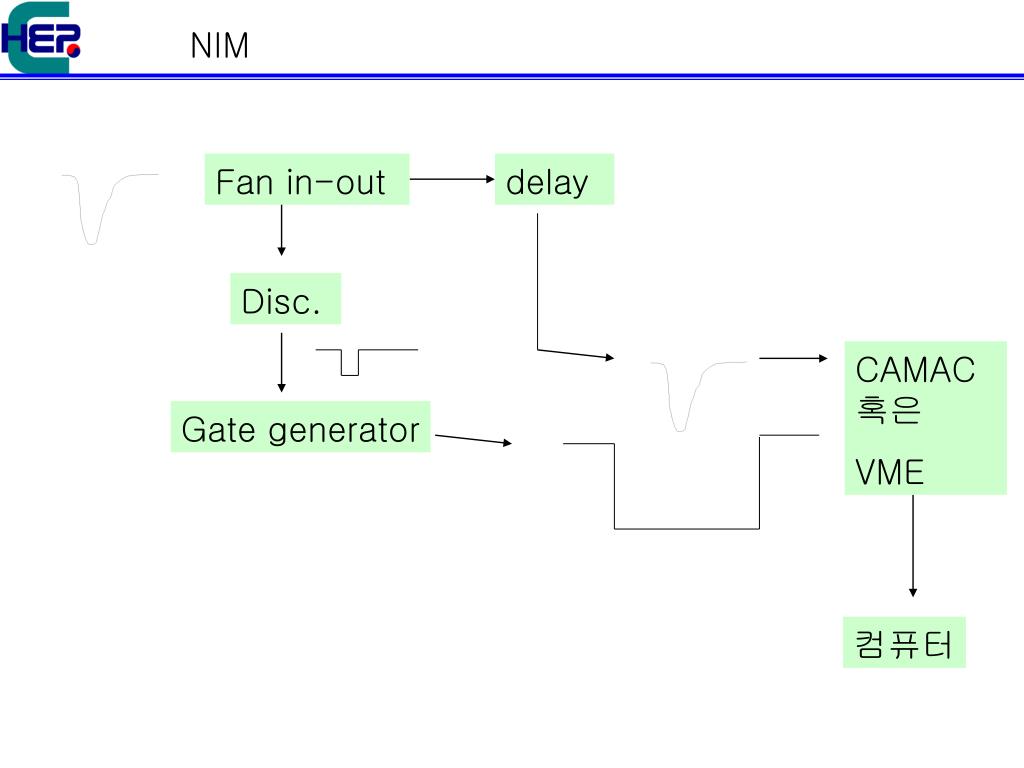

  11. NIM Fan in-out delay Disc. CAMAC 혹은 VME Gate generator 컴퓨터

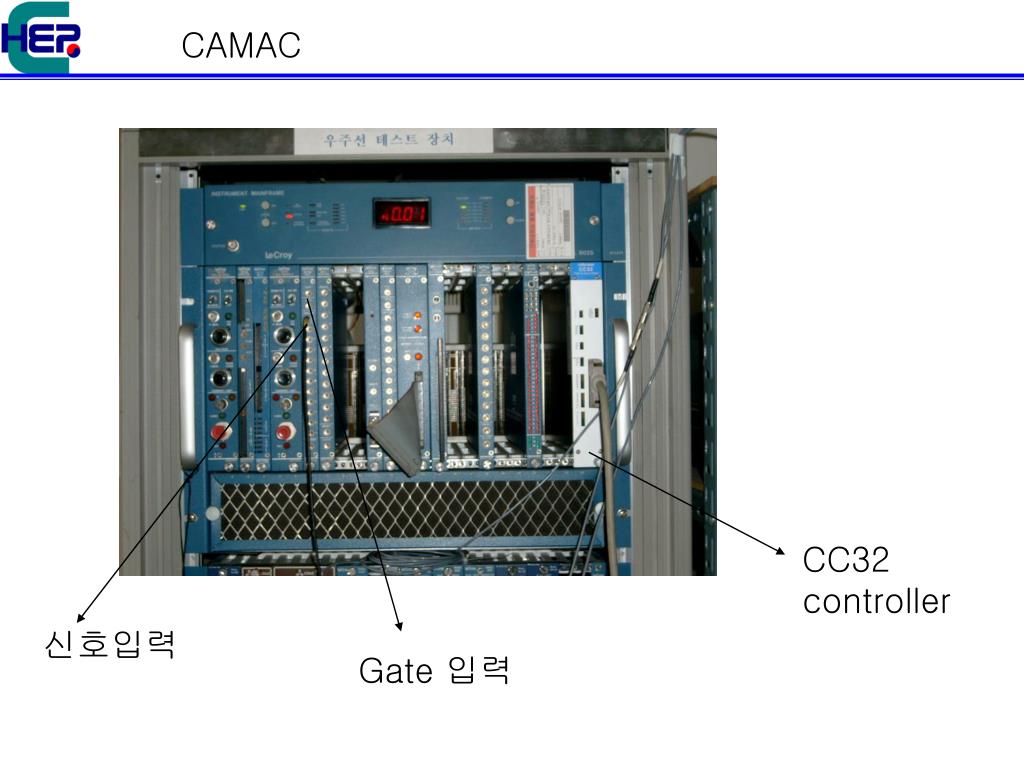

  12. CAMAC CC32 controller 신호입력 Gate 입력

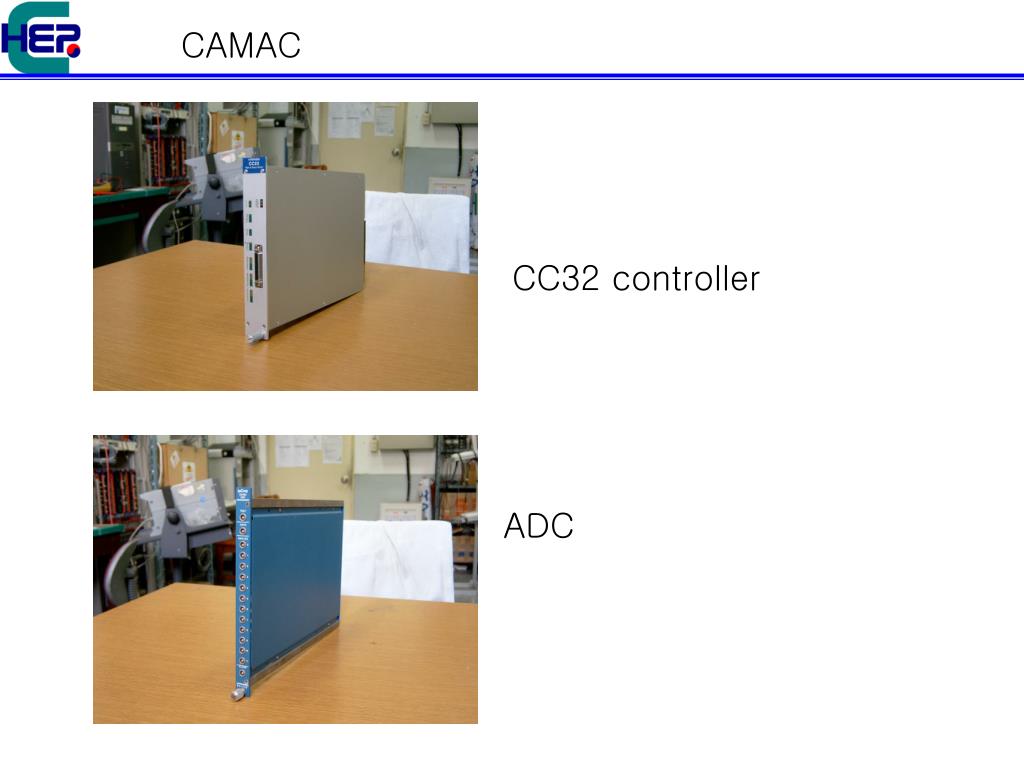

  13. CAMAC CC32 controller ADC

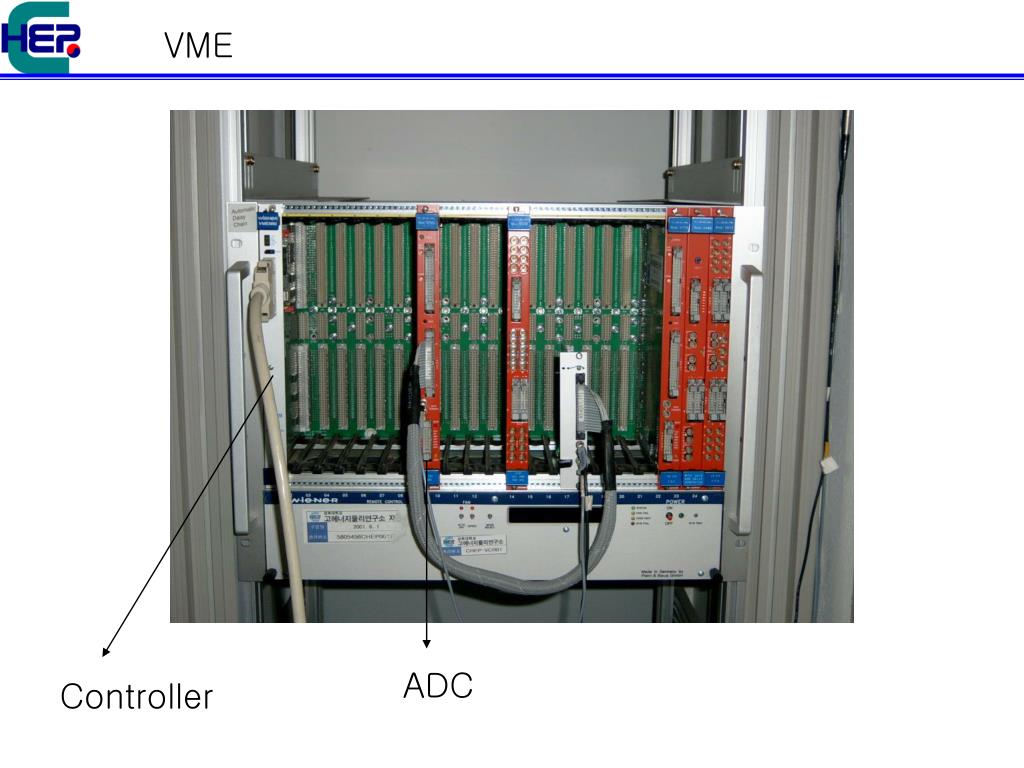

  14. VME ADC Controller

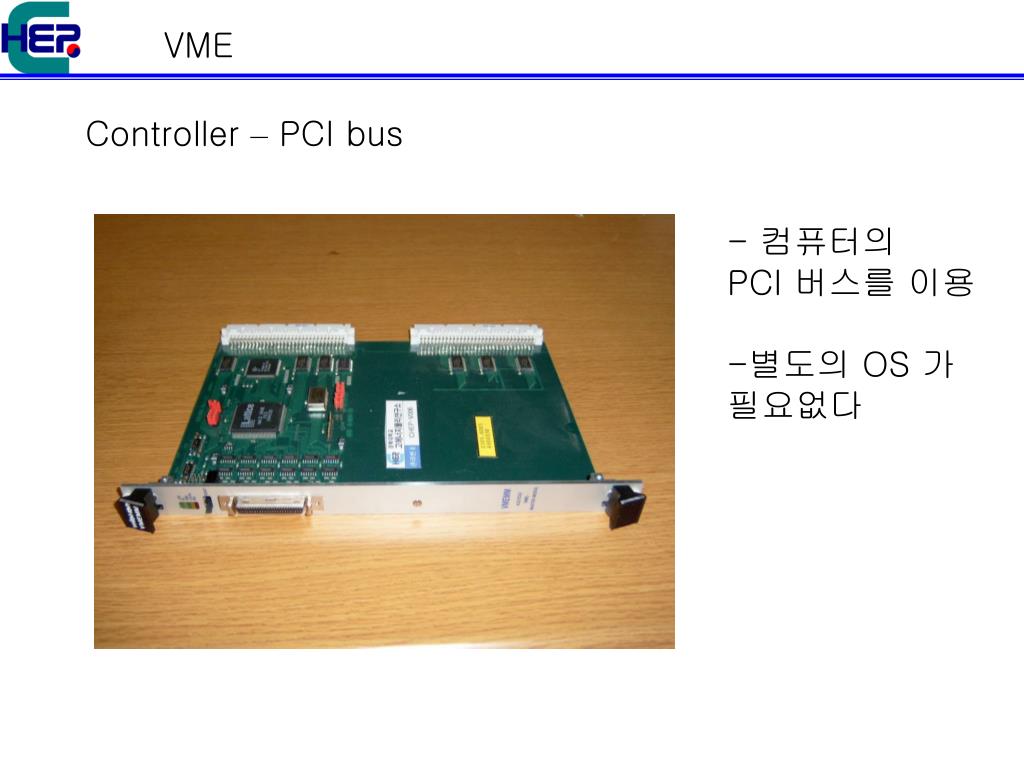

  15. VME Controller – PCI bus • - 컴퓨터의 • PCI 버스를 이용 • 별도의 OS 가 • 필요없다

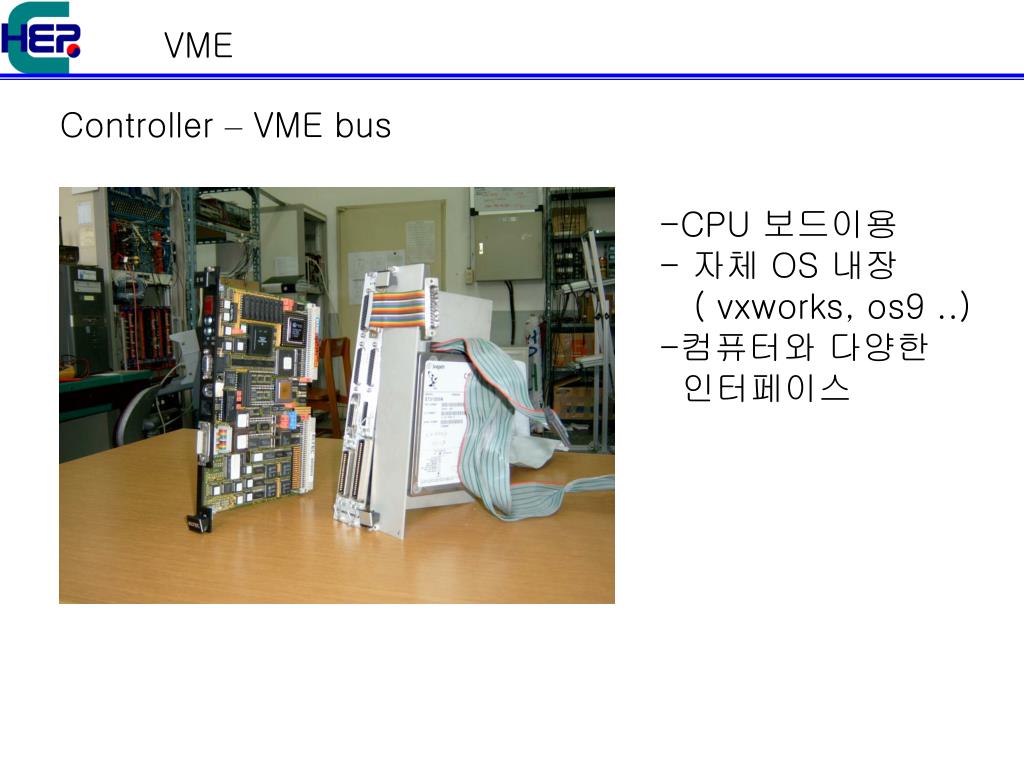

  16. VME Controller – VME bus • CPU 보드이용 • 자체 OS 내장 • ( vxworks, os9 ..) • 컴퓨터와 다양한 • 인터페이스

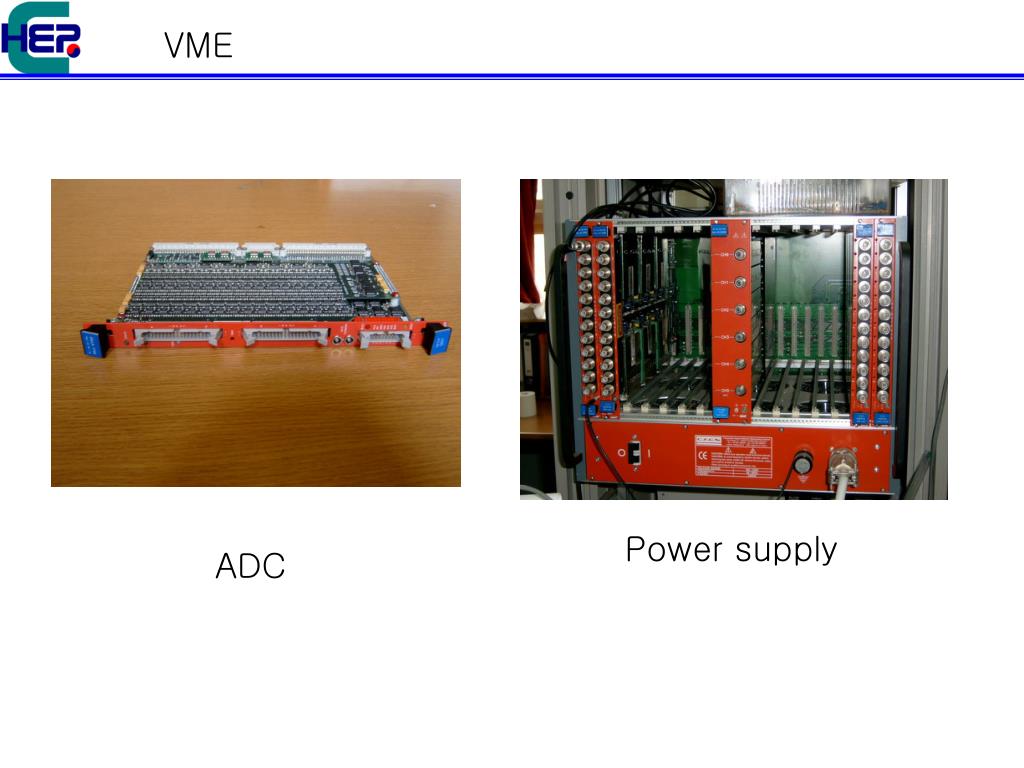

  17. VME Power supply ADC
