  1. Универзитет у Нишу Факултет заштите на раду РИЗИК ОД МЕХАНИЧКИХ ДЕЈСТАВА Предавање 7. ДИНАМИКА-3 Проф. др Драган Т. Стојиљковић

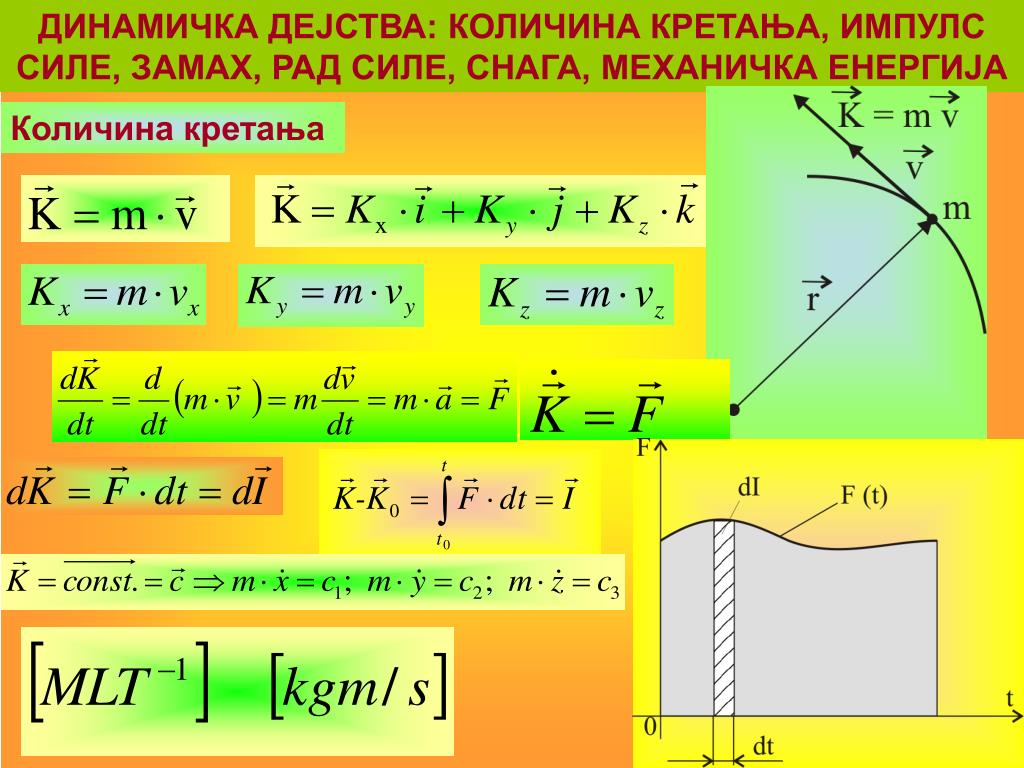

  2. ДИНАМИЧКА ДЕЈСТВА: КОЛИЧИНА КРЕТАЊА, ИМПУЛС СИЛЕ, ЗАМАХ, РАД СИЛЕ, СНАГА, МЕХАНИЧКА ЕНЕРГИЈА Количинакретања

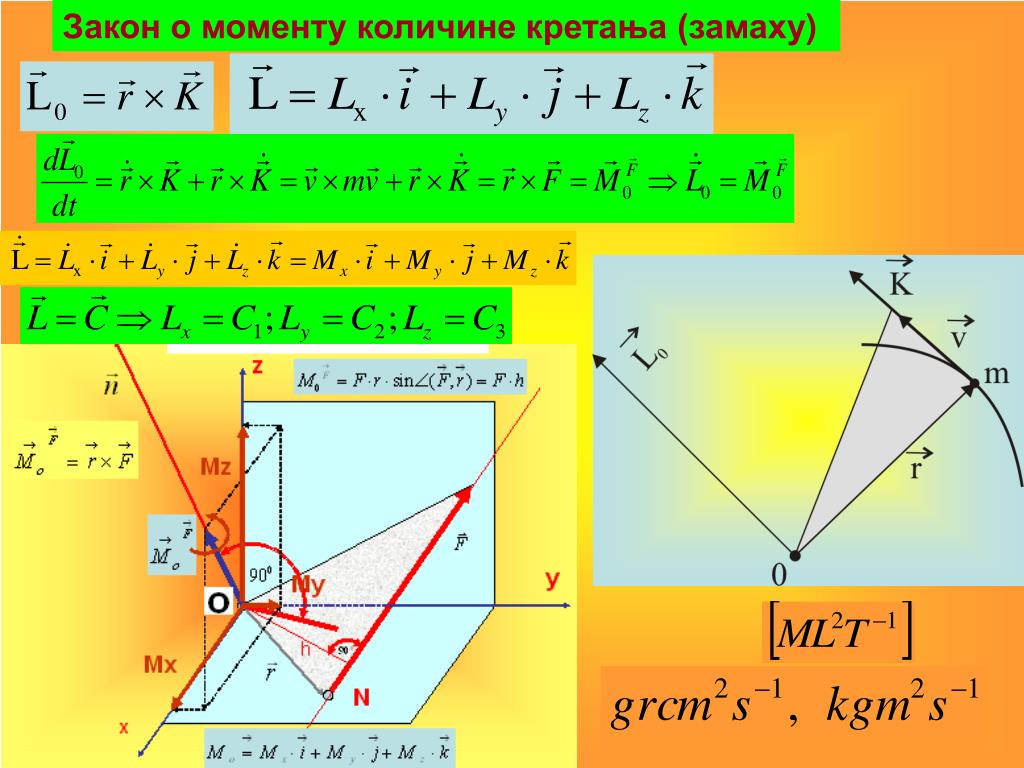

  3. Закон о моментуколичине кретања(замаху)

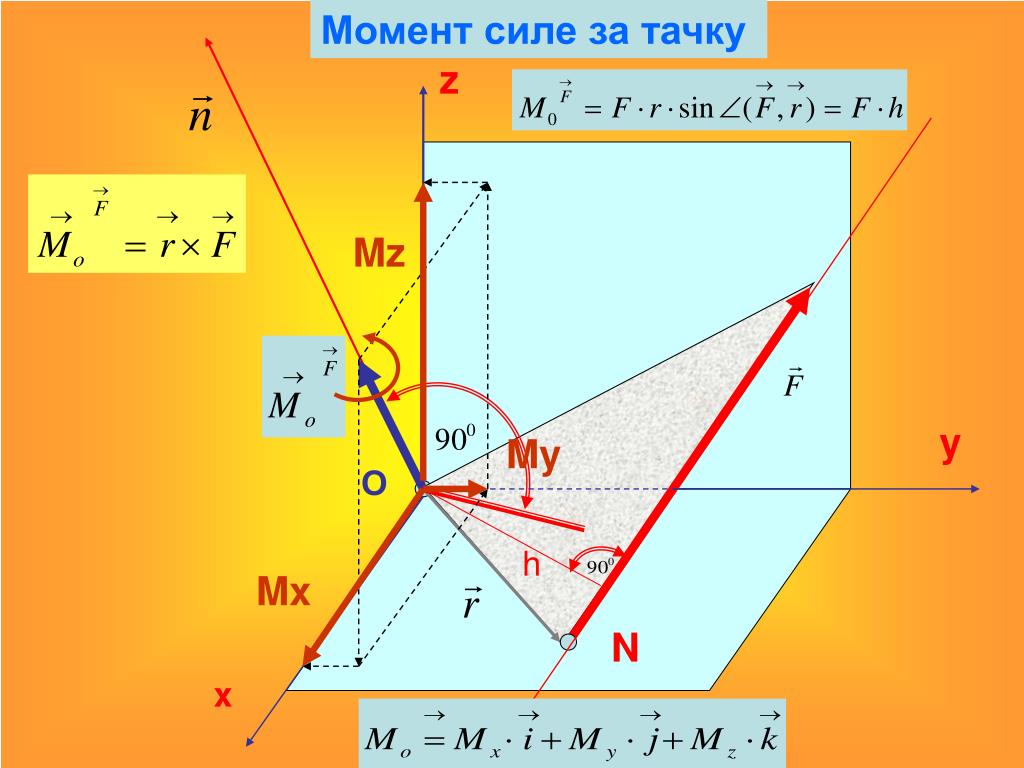

  4. Момент силе за тачку z Mz y My О h Mx N x

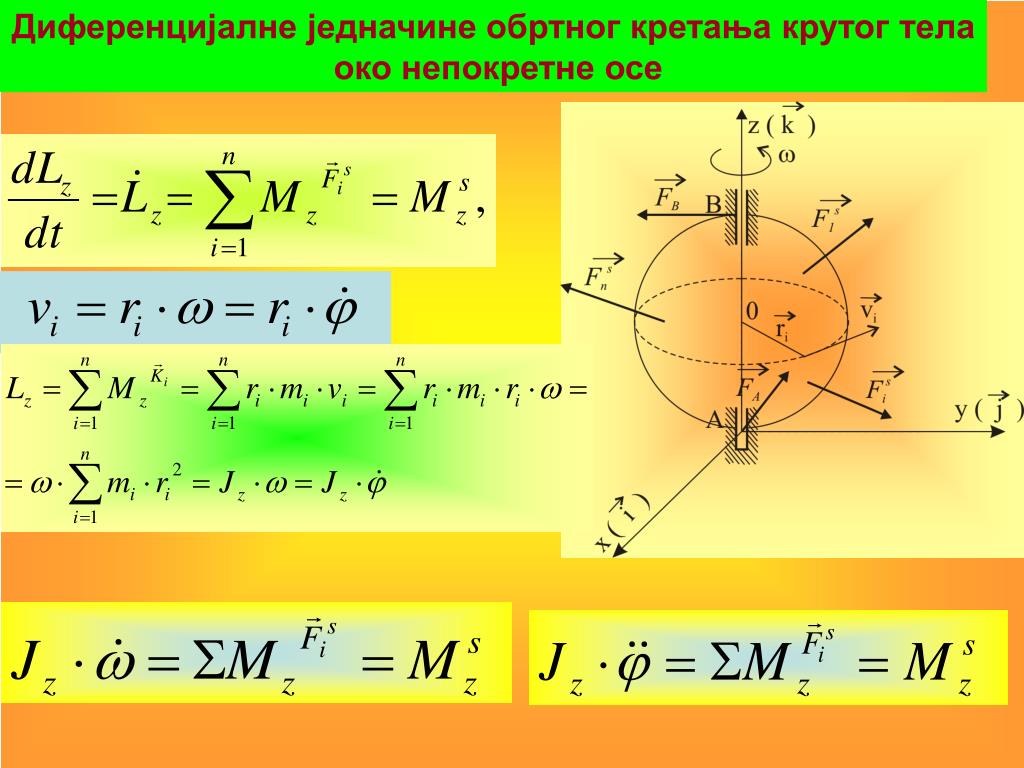

  5. ДиференцијалнеједначинеобртногкретањакрутогтелаДиференцијалнеједначинеобртногкретањакрутогтела оконепокретнеосе

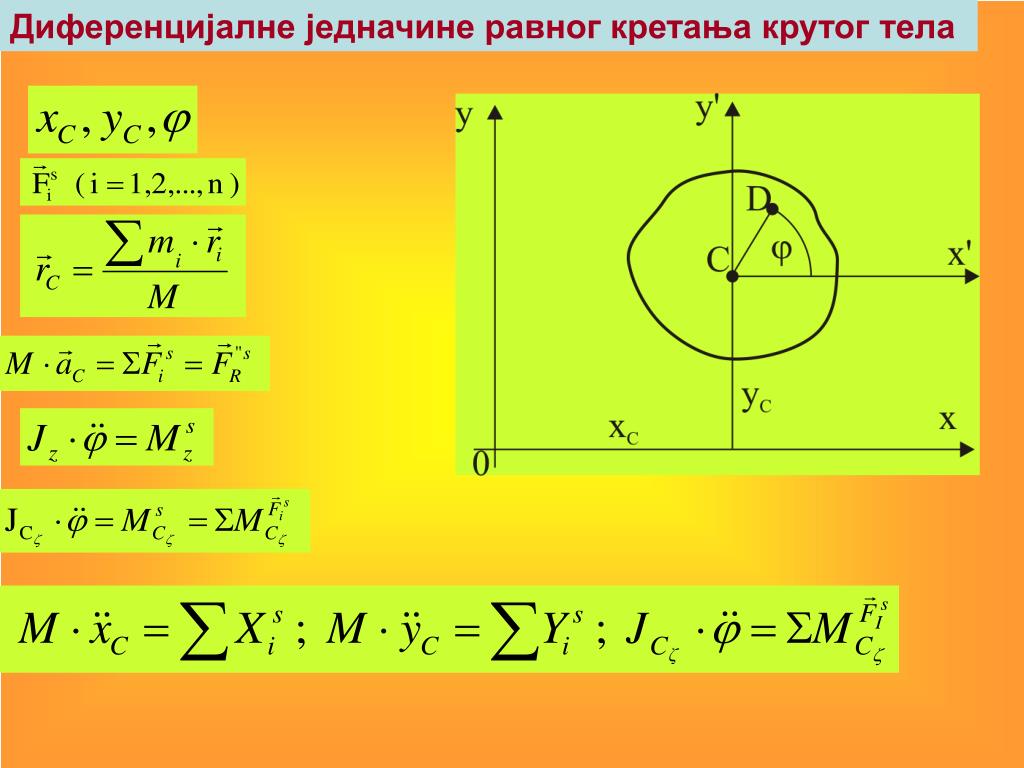

  6. ДиференцијалнеједначинеравногкретањакрутогтелаДиференцијалнеједначинеравногкретањакрутогтела

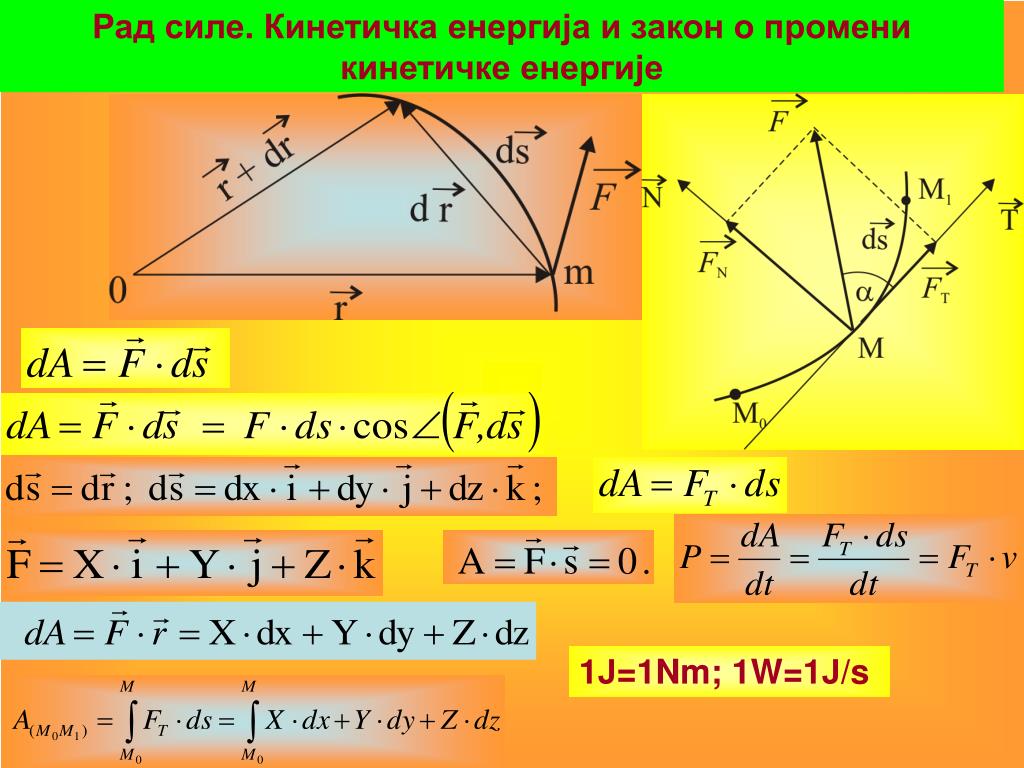

  7. Радсиле. Кинетичкаенергијаизаконо промени кинетичкеенергије 1Ј=1Nm; 1W=1Ј/s

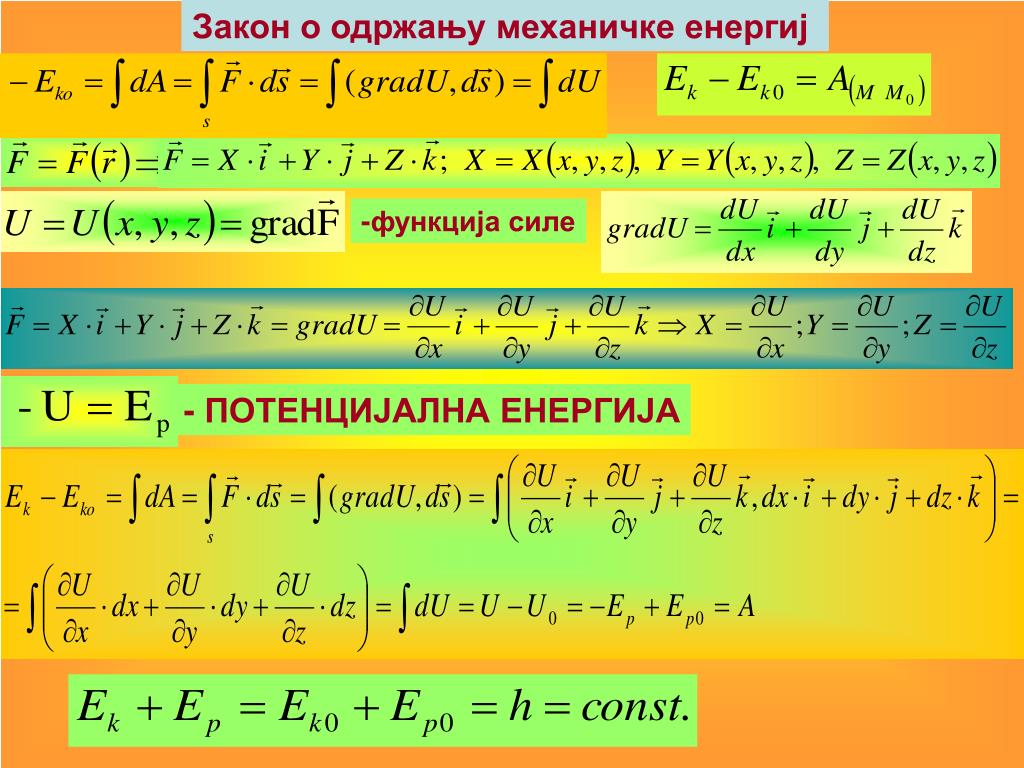

  8. Законоодржањумеханичкеенергиј -функција силе - ПОТЕНЦИЈАЛНА ЕНЕРГИЈА

  9. Следеће силе су конзервативне: • Сила земљине теже; 2. Сила сразмерна растојању; 3. Њутнова гравитациона сила; . 4. Сила која произвољно зависи од растојања;

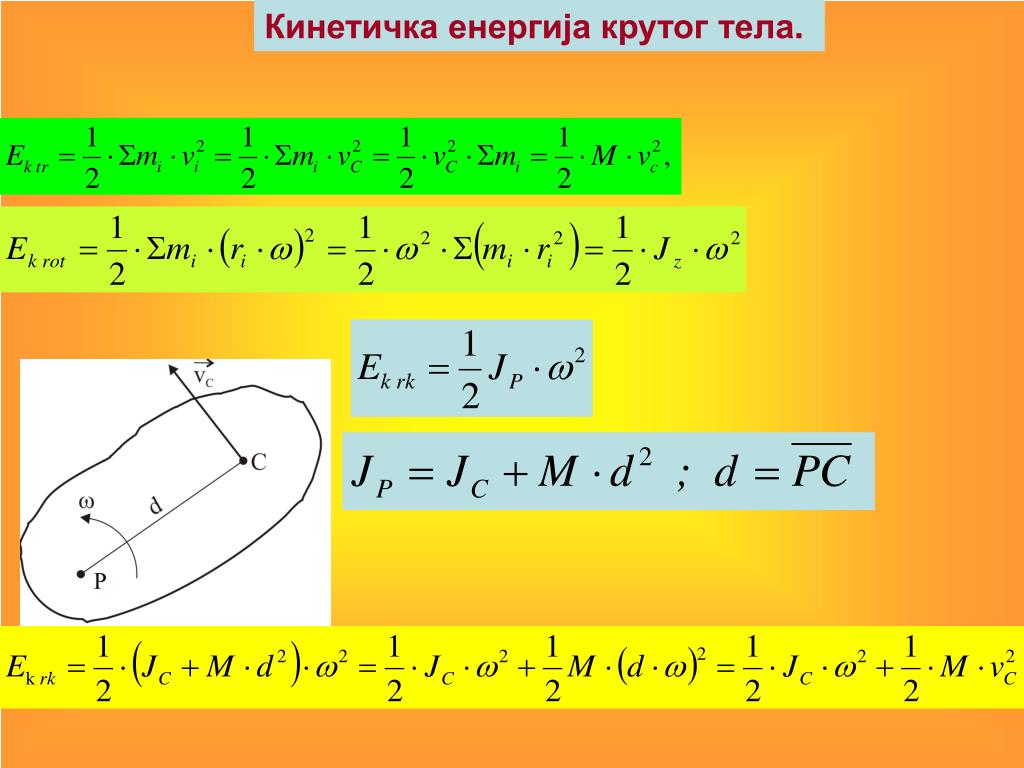

  10. Кинетичкаенергијакрутогтела.

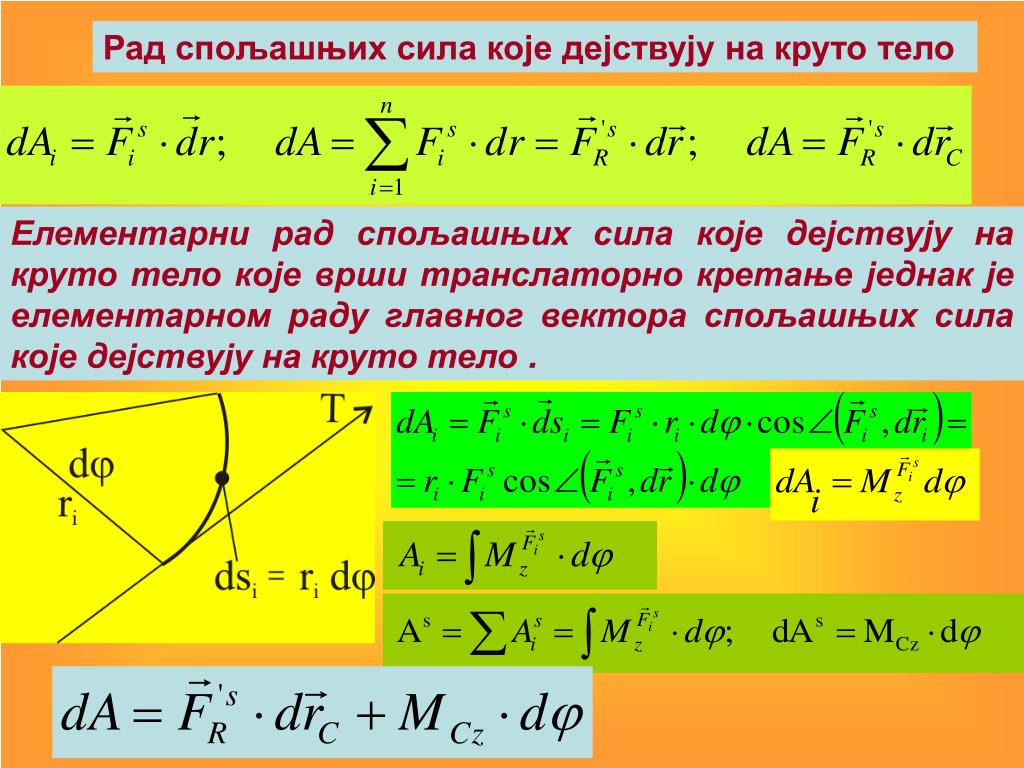

  11. Радспољашњихсилакоједејствујунакрутотело Елементарни рад спољашњих сила које дејствују на круто тело које врши транслаторно кретање једнак је елементарном раду главног вектора спољашњих сила које дејствују на круто тело .

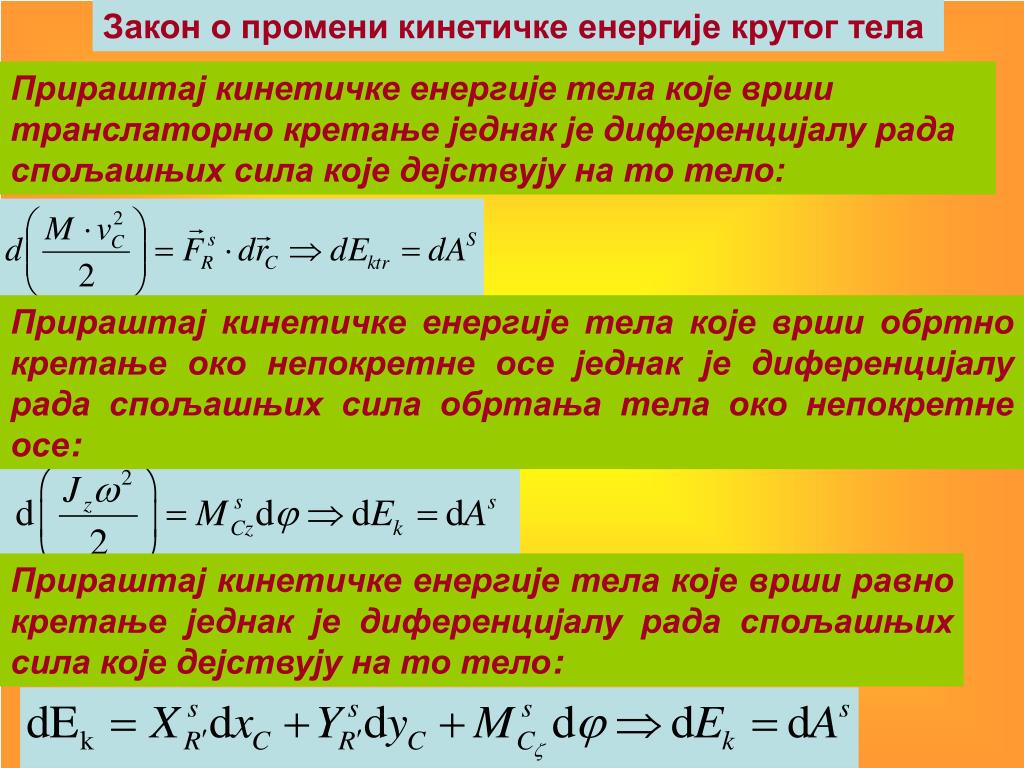

  12. Закон о променикинетичкеенергијекрутогтела Прираштај кинетичке енергије тела које врши транслаторно кретање једнак је диференцијалу рада спољашњих сила које дејствују на то тело: Прираштај кинетичке енергије тела које врши обртно кретање око непокретне осе једнак је диференцијалу рада спољашњих сила обртања тела око непокретне осе: Прираштај кинетичке енергије тела које врши равно кретање једнак је диференцијалу рада спољашњих сила које дејствују на то тело:

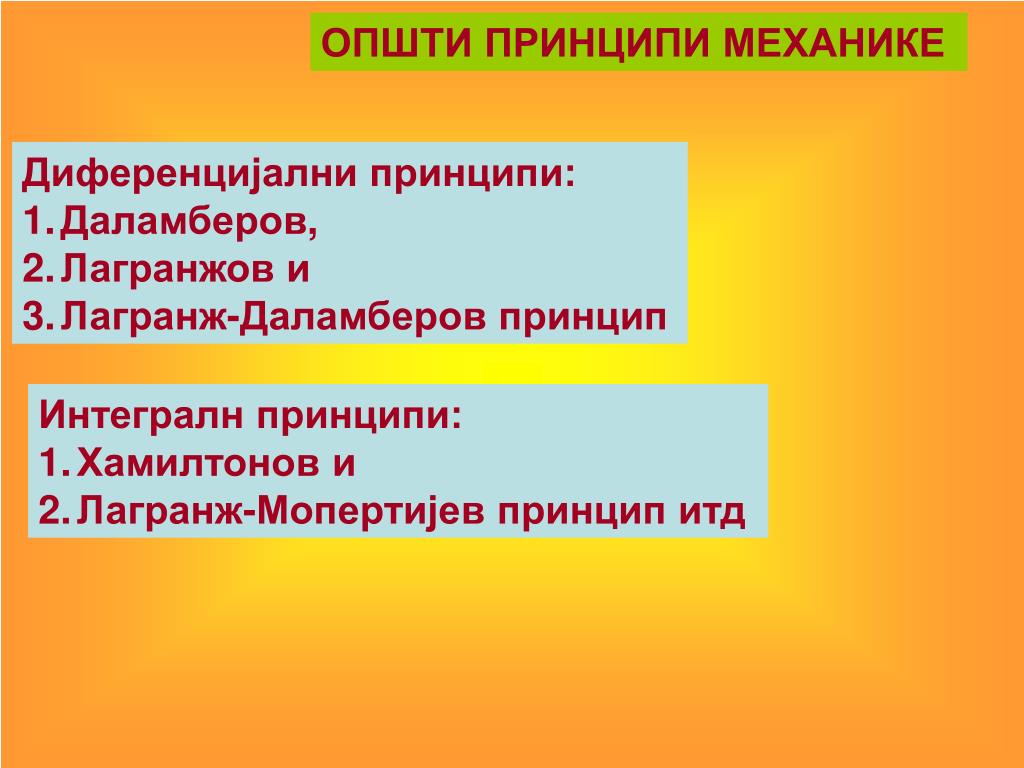

  13. ОПШТИ ПРИНЦИПИ МЕХАНИКЕ • Диференцијални принципи: • Даламберов, • Лагранжов и • Лагранж-Даламберов принцип • Интегралн принципи: • Хамилтонов и • Лагранж-Мопертијев принцип итд

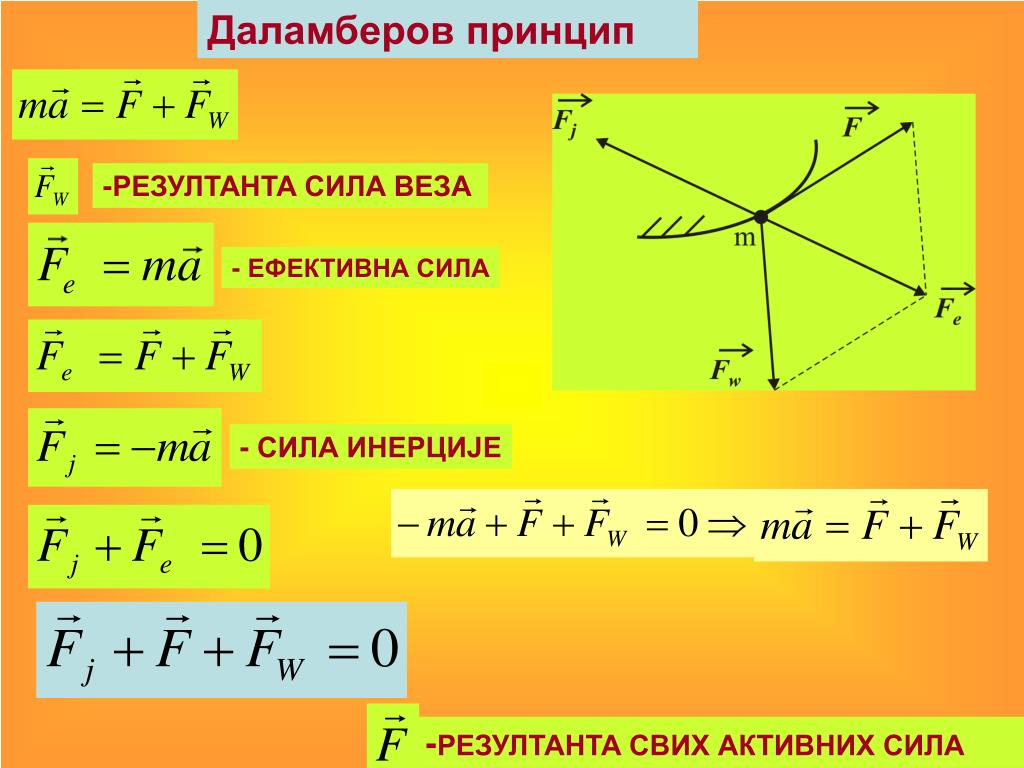

  14. Даламберов принцип -РЕЗУЛТАНТА СИЛА ВЕЗА - ЕФЕКТИВНА СИЛА - СИЛА ИНЕРЦИЈЕ -РЕЗУЛТАНТА СВИХ АКТИВНИХ СИЛА

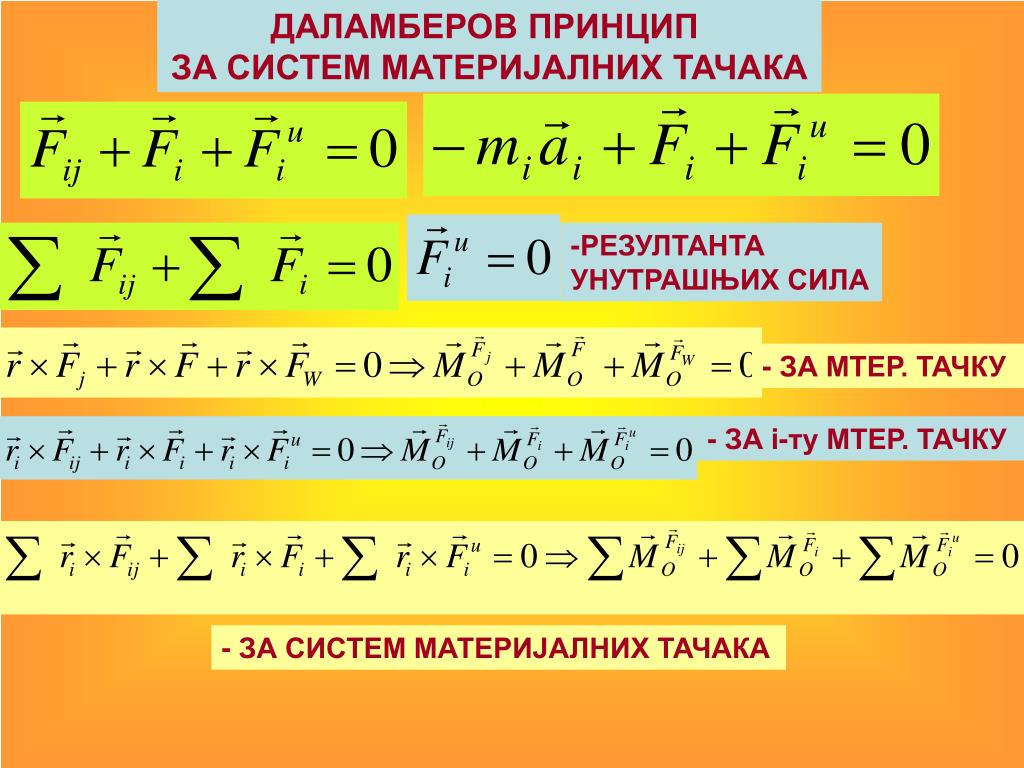

  15. ДАЛАМБЕРОВ ПРИНЦИП ЗА СИСТЕМ МАТЕРИЈАЛНИХ ТАЧАКА -РЕЗУЛТАНТА УНУТРАШЊИХ СИЛА - ЗА МТЕР. ТАЧКУ - ЗА i-ту МТЕР. ТАЧКУ - ЗА СИСТЕМ МАТЕРИЈАЛНИХ ТАЧАКА

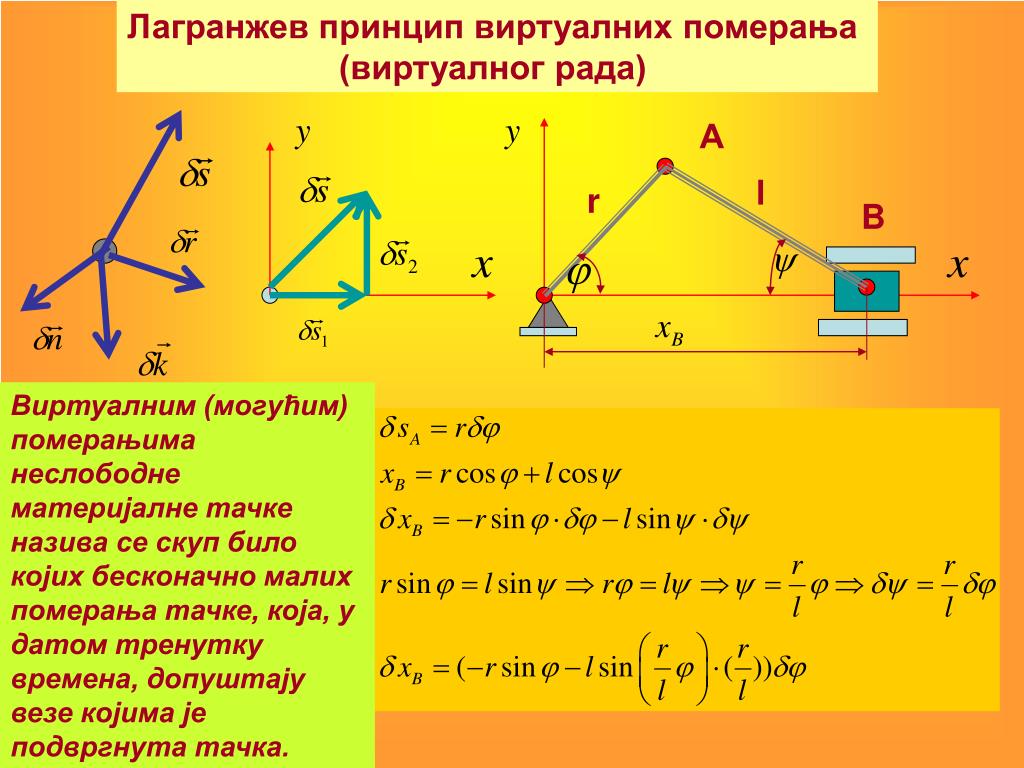

  16. Лагранжев принцип виртуалних померања (виртуалног рада) А l r B Виртуалним (могућим) померањиманеслободне материјалне тачкеназива се скуп било којих бесконачно малих померања тачке, која, у датом тренутку времена, допуштају везе којима је подвргнута тачка.

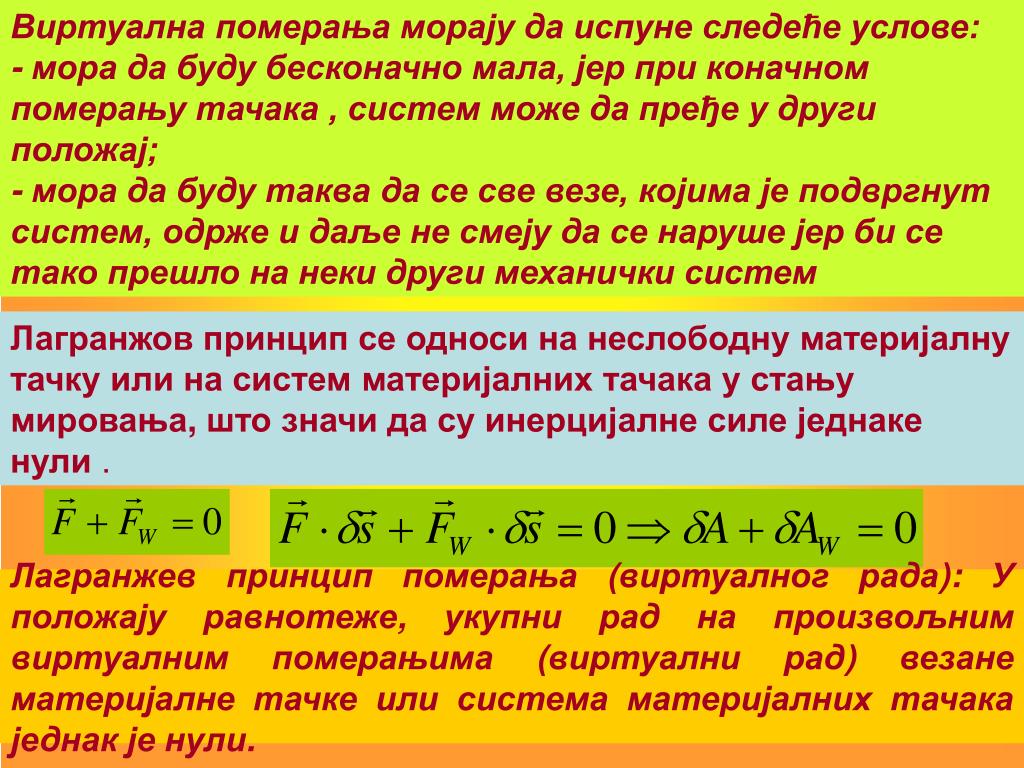

  17. Виртуална померања морају да испуне следеће услове: - мора да буду бесконачно мала, јер при коначном померању тачака , систем може да пређе у други положај; - мора да буду таква да се све везе, којима је подвргнут систем, одрже и даље не смеју да се наруше јер би се тако прешло на неки други механички систем Лагранжов принцип се односи на неслободну материјалну тачку или на систем материјалних тачака у стању мировања, што значи да су инерцијалне силе једнаке нули . Лагранжев принцип померања (виртуалног рада): У положају равнотеже, укупни рад на произвољним виртуалним померањима (виртуални рад) везане материјалне тачкеили система материјалних тачакаједнак је нули.

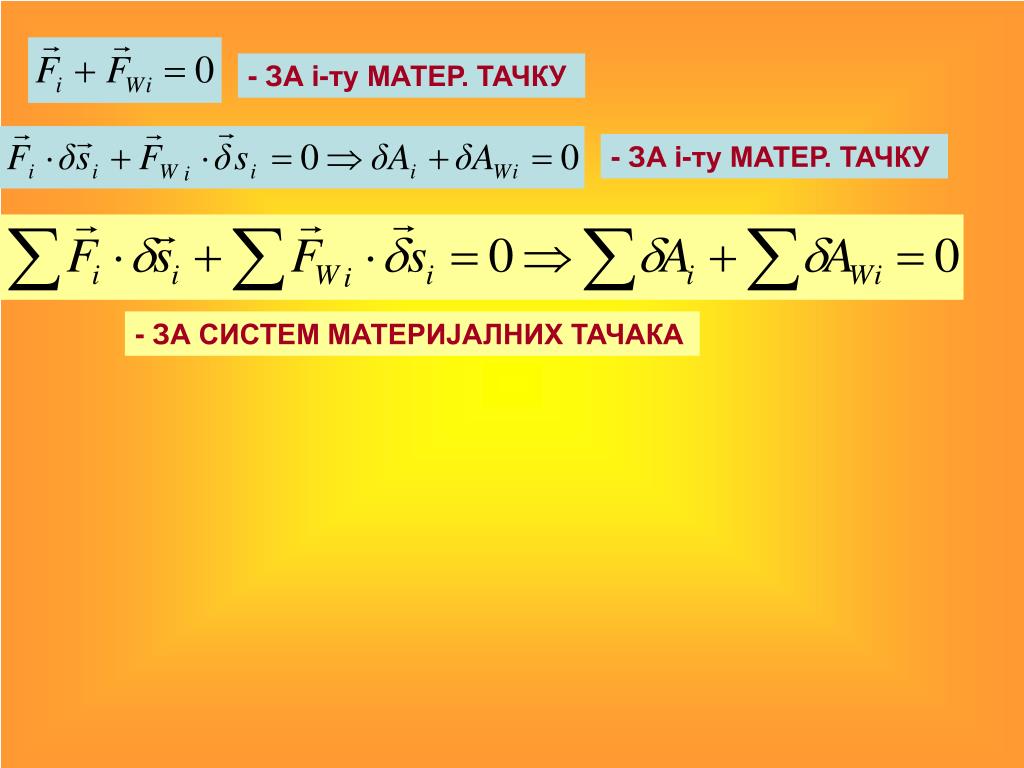

  18. - ЗА i-ту МАТЕР. ТАЧКУ - ЗА i-ту МАТЕР. ТАЧКУ - ЗА СИСТЕМ МАТЕРИЈАЛНИХ ТАЧАКА

  19. Лагранж-Даламберов принцип виртуалних померања (виртуалног рада) Збир радова силе инерције, активне силе и силе везе на могућим (виртуалним) померањима једнак је нули. - ЗА ИДЕАЛНЕ ВЕЗЕ
