  1. 서남하수처리장 운영현황 보고 株式會社 西南環境

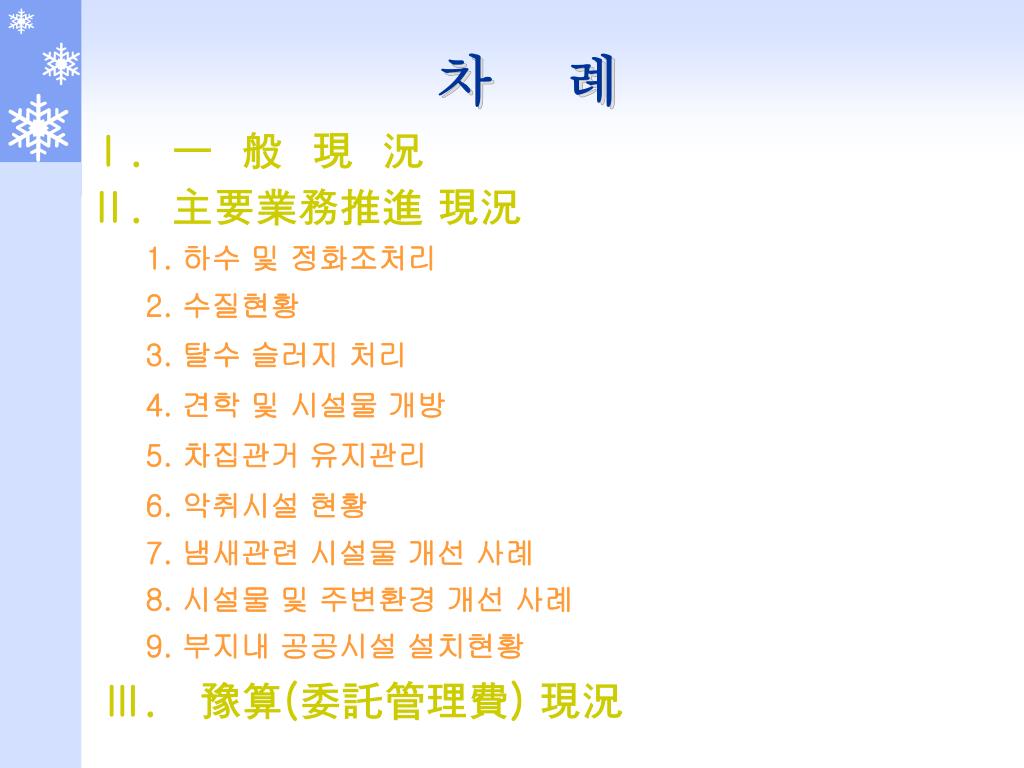

  2. 차 례 Ⅰ. 一 般 現 況 Ⅱ. 主要業務推進 現況 1. 하수 및 정화조처리 2. 수질현황 3. 탈수 슬러지 처리 4. 견학 및 시설물 개방 5. 차집관거 유지관리 6. 악취시설 현황 7. 냄새관련 시설물 개선 사례 8. 시설물 및 주변환경 개선 사례 9. 부지내 공공시설 설치현황 Ⅲ. 豫算(委託管理費) 現況

  3. Ⅰ. 일반 현황 • 연 혁 • 1987. 6. 30 : 제1처리장 1차 처리시설 준공(100만m3/일) • 1988. 6. 30 : 정화조오니 처리시설 준공(2000㎘/일) • 1995. 6. 30 : 제1처리장 2차 처리시설 준공(100만m3/일) • 1999. 4. 30 : 제2처리장 준공(100만m3/일) • 2001. 3. 15 : 기관명칭 변경 (가양하수처리사업소 → 서남하수처리사업소) • 2001. 8. 1 : 서울시 구조조정계획에 의거 민간위탁 · (주) 서남환경

  4. 시 설 규 모 • 부지면적 : 1,065,231m2건 물 : 50개동(67,325m2) • 시설용량 : 하수처리장 : 200만m3/일 - 활성오니법 정화오니처리장 : 2000kl/일 –하수병합처리 • 처리구역 : 11,795 ha - 하 수 : 9개구 1개시 (관악, 동작, 금천, 구로, 영등포, 강서, 양천, 강남, 서초, 광명시) - 정화조 : 9개구 • 하수차집관거 : 88.5km - 본류관 : 18.7km(한강변) - 지류관 : 69.8km (안양천, 도림천, 반포천, 사당천, 개화천, 봉천천)

  5. 기구 및 인력 • 기 구 : 2실 6부 • 인 력 : 167명(서울시기존 232명) • 기술인(자격) 현황 : 84명

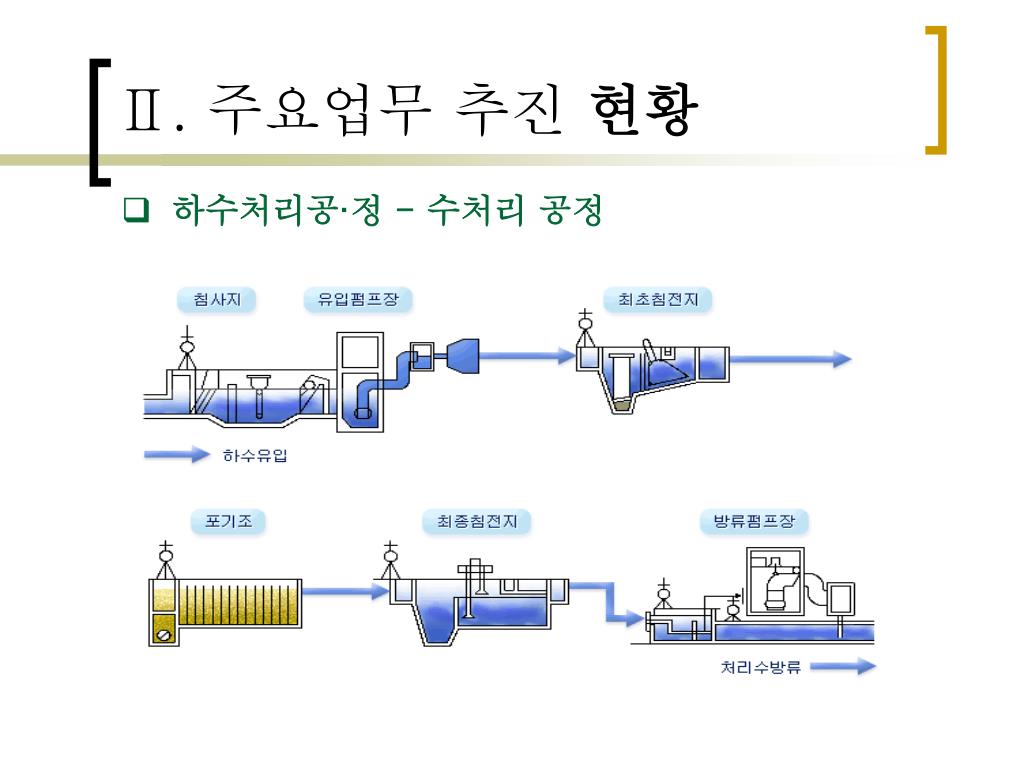

  6. Ⅱ. 주요업무 추진 현황 • 하수처리공·정 - 수처리 공정

  7. 하수처리공정 - 오니처리 공정

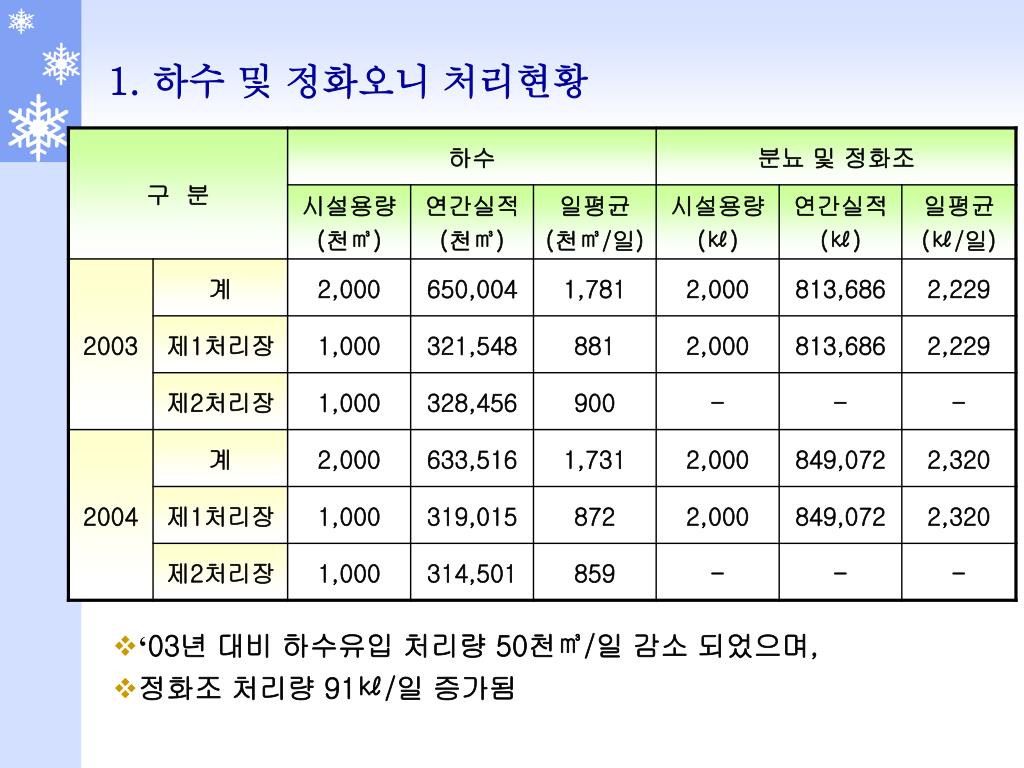

  8. 1. 하수 및 정화오니 처리현황 • ‘03년 대비 하수유입 처리량 50천㎥/일 감소 되었으며, • 정화조 처리량 91㎘/일 증가됨

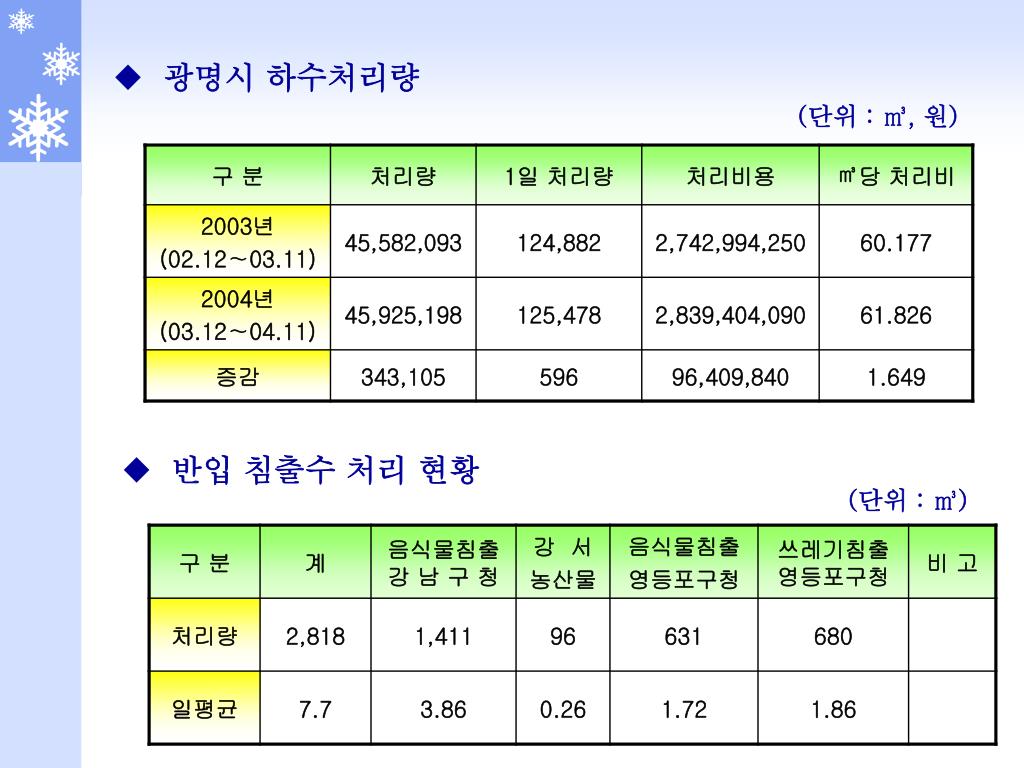

  9. 광명시 하수처리량 (단위 : ㎥, 원) • 반입 침출수 처리 현황 (단위 : ㎥)

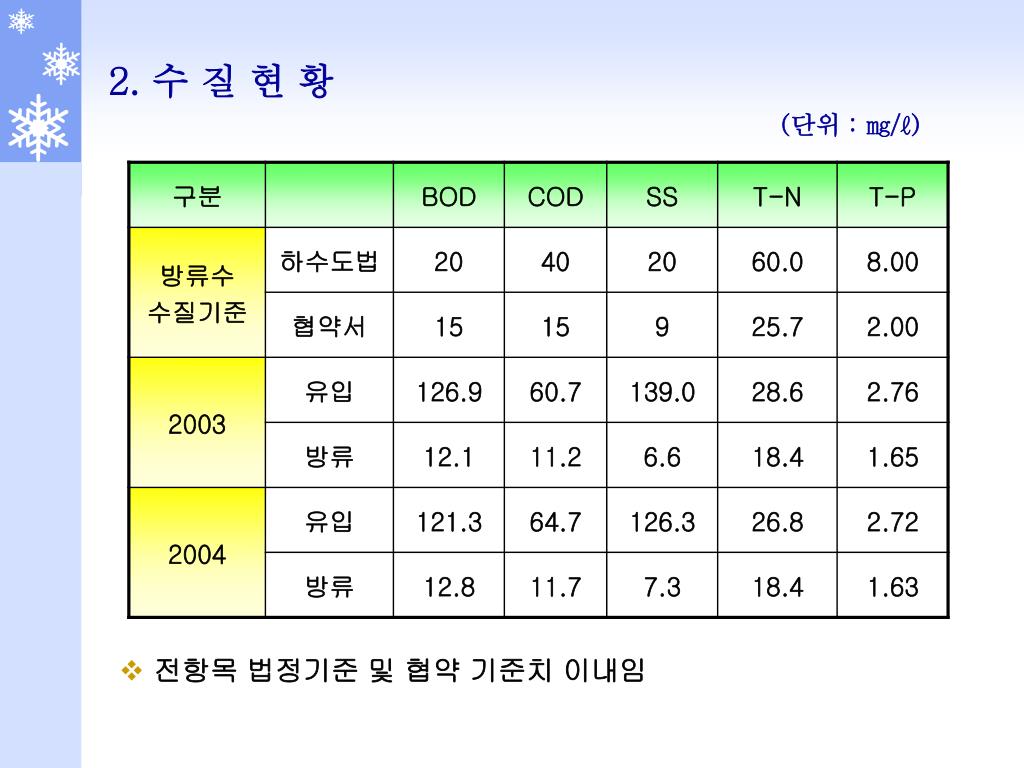

  10. 2. 수 질 현 황 (단위 : ㎎/ℓ) • 전항목 법정기준 및 협약 기준치 이내임

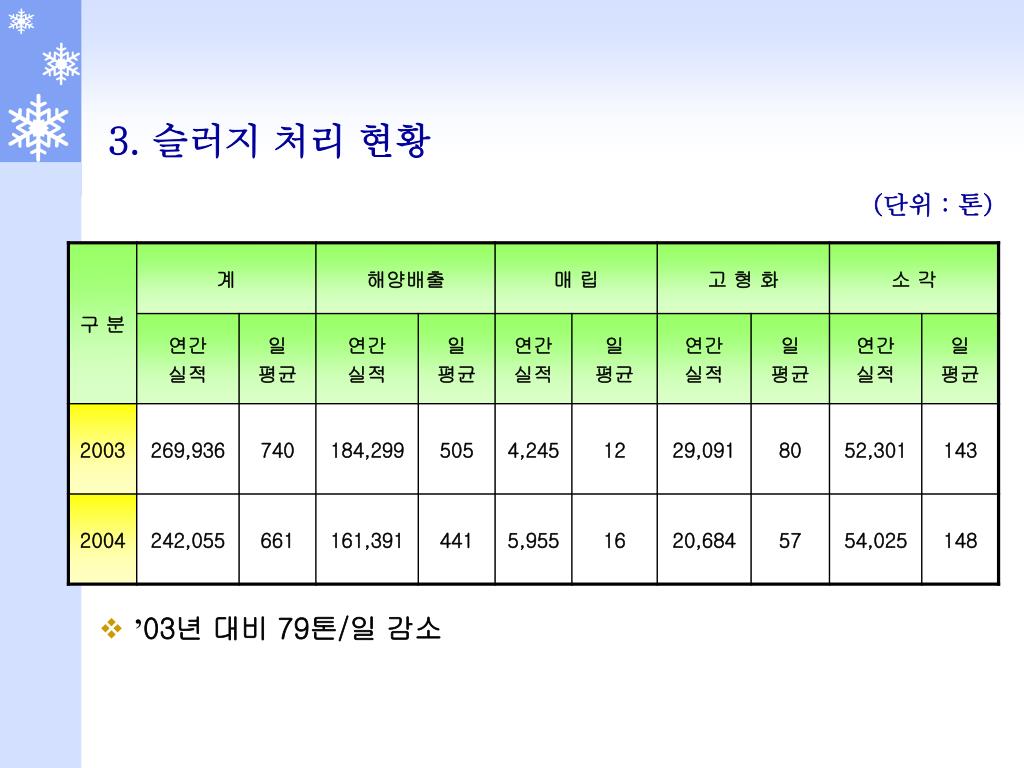

  11. 3. 슬러지 처리 현황 (단위 : 톤) • ’03년 대비 79톤/일 감소

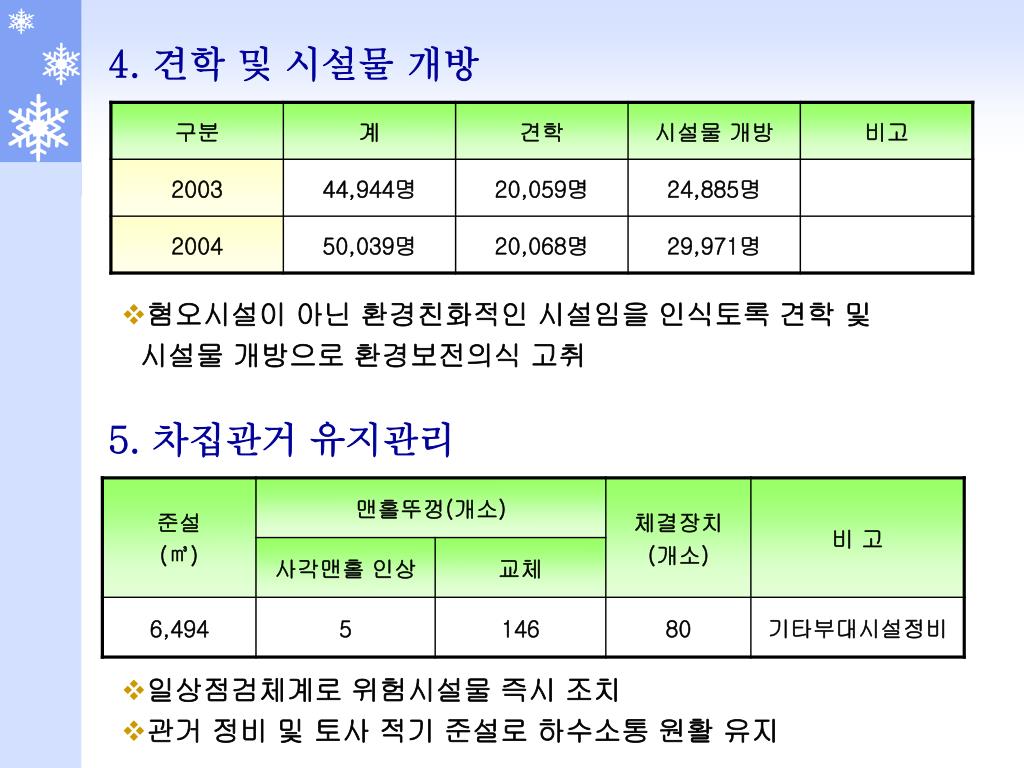

  12. 4. 견학 및 시설물 개방 • 혐오시설이 아닌 환경친화적인 시설임을 인식토록 견학 및 • 시설물 개방으로 환경보전의식 고취 5. 차집관거 유지관리 • 일상점검체계로 위험시설물 즉시 조치 • 관거 정비 및 토사 적기 준설로 하수소통 원활 유지

  13. 6. 악취시설 현황 • 냄새유발시설 및 방지(탈취)시설 현황

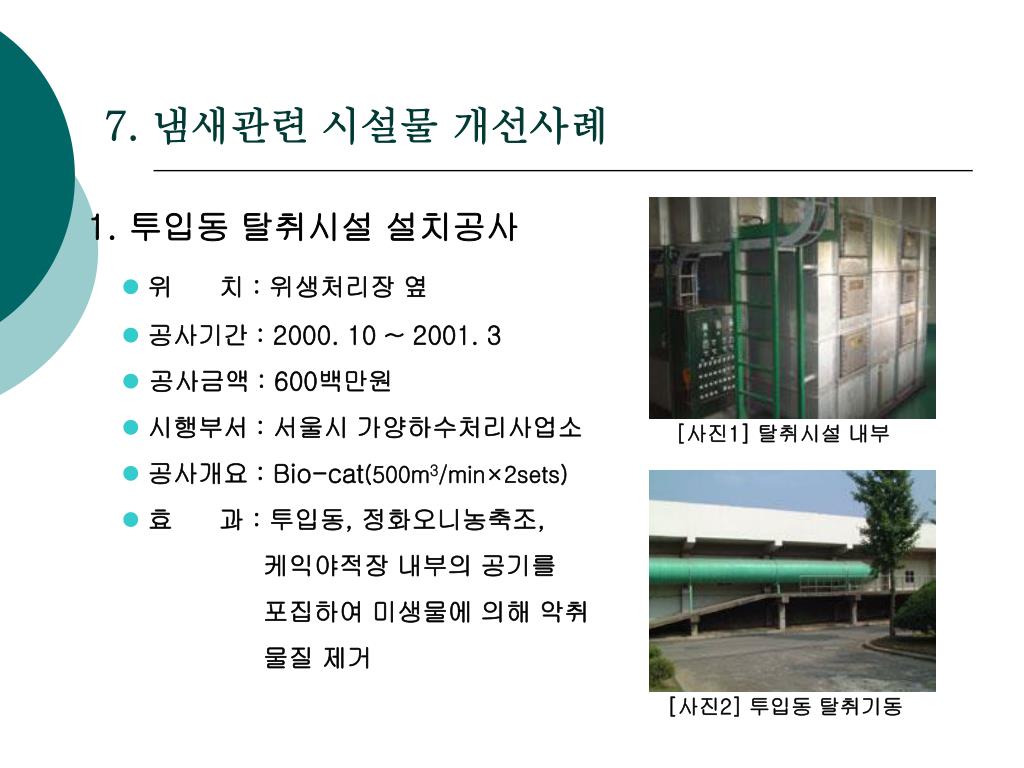

  14. 7. 냄새관련 시설물 개선사례 • 1. 투입동 탈취시설 설치공사 • 위 치 : 위생처리장 옆 • 공사기간 : 2000. 10 ~ 2001. 3 • 공사금액 : 600백만원 • 시행부서 : 서울시 가양하수처리사업소 • 공사개요 : Bio-cat(500m3/min×2sets) • 효 과 : 투입동, 정화오니농축조, • 케익야적장 내부의 공기를 • 포집하여 미생물에 의해 악취 • 물질 제거 [사진1] 탈취시설 내부 [사진2] 투입동 탈취기동

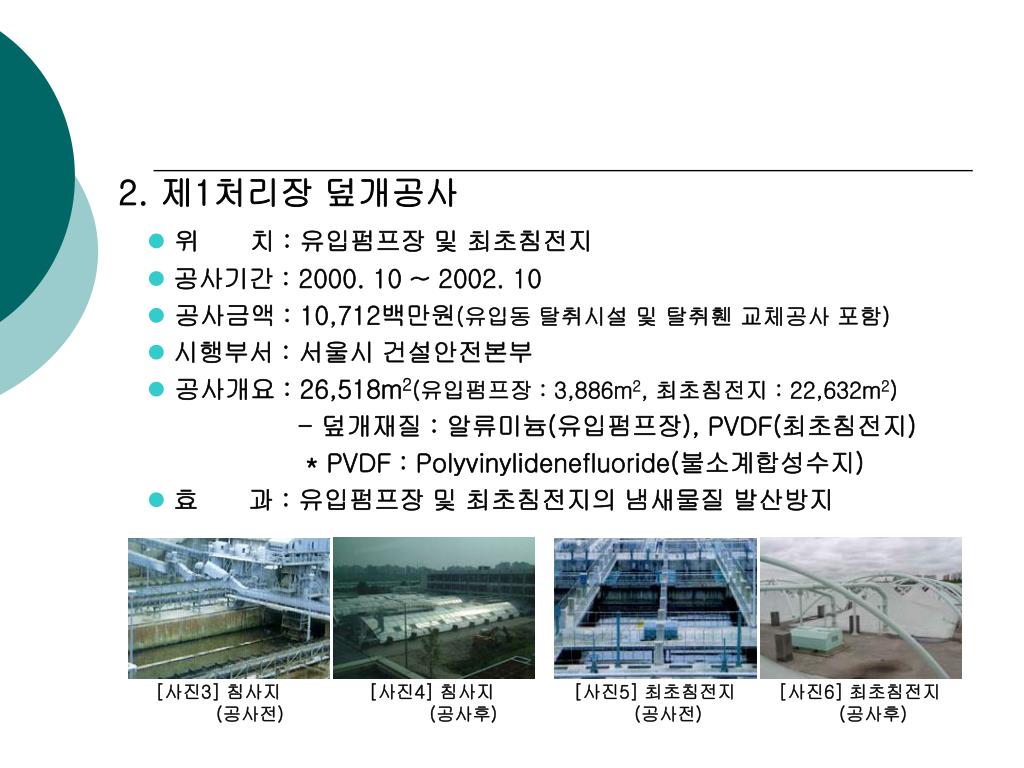

  15. 2. 제1처리장 덮개공사 • 위 치 : 유입펌프장 및 최초침전지 • 공사기간 : 2000. 10 ~ 2002. 10 • 공사금액 : 10,712백만원(유입동 탈취시설 및 탈취휀 교체공사 포함) • 시행부서 : 서울시 건설안전본부 • 공사개요 : 26,518m2(유입펌프장 : 3,886m2, 최초침전지 : 22,632m2) • - 덮개재질 : 알류미늄(유입펌프장), PVDF(최초침전지) • * PVDF : Polyvinylidenefluoride(불소계합성수지) • 효 과 : 유입펌프장 및 최초침전지의 냄새물질 발산방지 [사진3] 침사지 (공사전) [사진4] 침사지 (공사후) [사진5] 최초침전지 (공사전) [사진6] 최초침전지 (공사후)

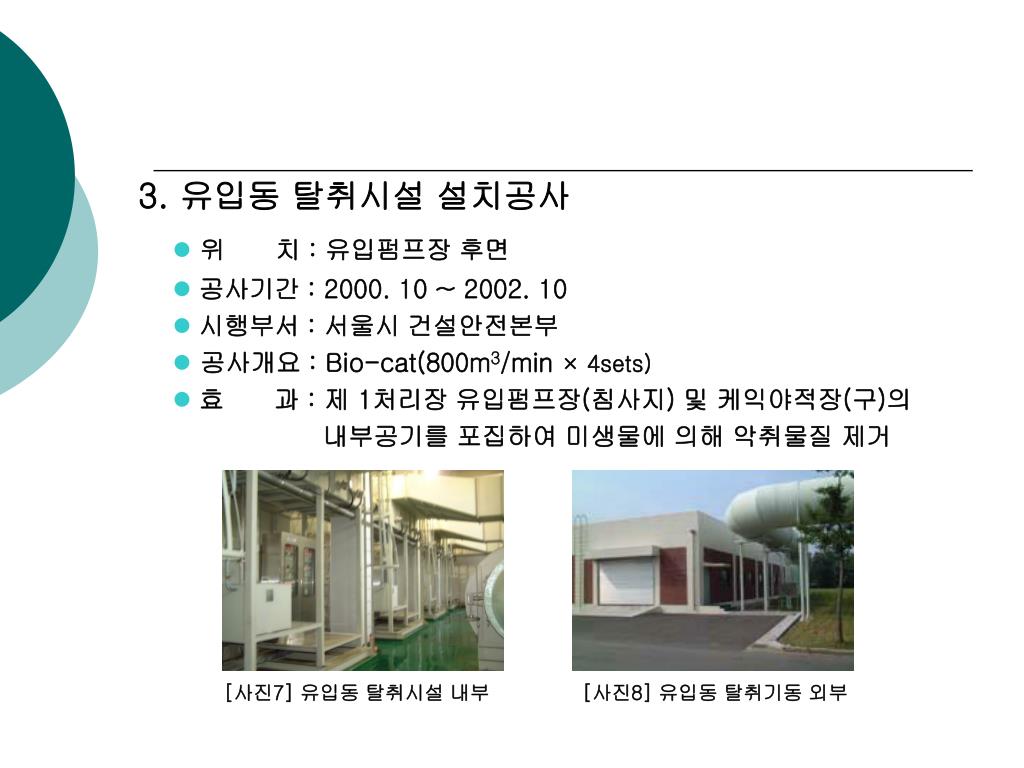

  16. 3. 유입동 탈취시설 설치공사 • 위 치 : 유입펌프장 후면 • 공사기간 : 2000. 10 ~ 2002. 10 • 시행부서 : 서울시 건설안전본부 • 공사개요 : Bio-cat(800m3/min × 4sets) • 효 과 : 제 1처리장 유입펌프장(침사지) 및 케익야적장(구)의 • 내부공기를 포집하여 미생물에 의해 악취물질 제거 [사진7] 유입동 탈취시설 내부 [사진8] 유입동 탈취기동 외부

  17. 4. 탈취휀 용량증설공사 • 위 치 : 제1처리장 송풍기 A, B동간 • 공사기간 : 2000. 10 ~ 2002. 11 • 시행부서 : 서울시 건설안전본부 • 공사개요 : 기존 - 270m3/min × 8대 → 교체 - 750m3/min × 4대 • 효 과 : 최초침전지에서 발생한 냄새물질 함유공기를 전량 • 포집하여 포기조로 이송 [사진9] 기존 탈취휀 [사진10] 교체 탈취휀

  18. 5. 투입동 덕트교체공사 • 위 치 : 투입동, 정화오니농축조, 케익야적장 ~ Bio-cat설비 • 공사기간 : 2003. 4 ~ 2003. 7 • 공사금액 : 169백만원 • 시행부서 : ㈜ 서남환경 • 공사개요 : 덕트교체·정비(기존:FRP 2,100×650 → 교체:SUS D1300) • 효 과 : 기존의 노화된 덕트를 교체 ·개선하여 냄새의 부분유출을 • 방지함 [사진11] 덕트 교체공사 전 [사진12] 덕트 교체공사 후

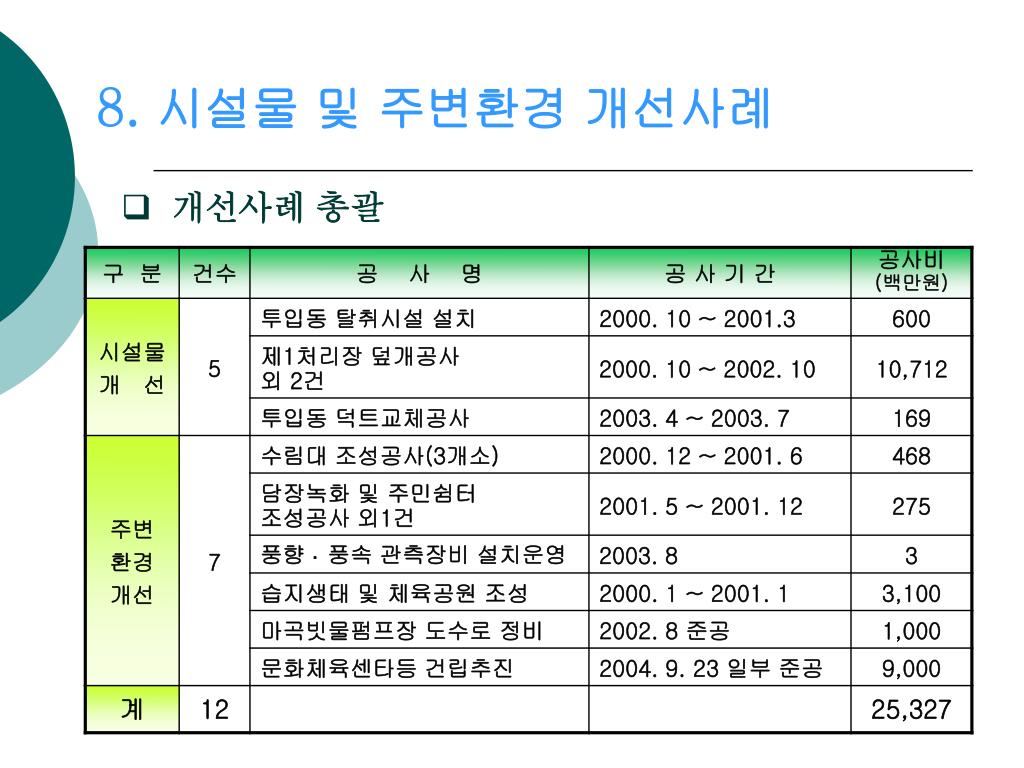

  19. 8.시설물 및 주변환경 개선사례 • 개선사례 총괄

  20. 주변환경 개선사례 • 1. 수림대 조성 • 위 치 : 주변아파트 조망지역 • 공사기간 : 2000. 12 ~ 2001. 6 • 공사금액 : 468백만원 • 공사개요 : • - 벽산아파트 조망지역 : 390m • (잣나무, 개나리, 덩굴장미등 3,078주 식재) • - 서광아파트 조망지역 : 330m • (잣나무, 개나리, 덩굴장미등 9,726주 식재) • - 청구아파트 조망지역 : 4,446m2 • (잣나무, 개나리, 덩굴장미등 1,831주 식재) [사진13] 벽산아파트 조망지역 [사진14] 서광아파트 조망지역

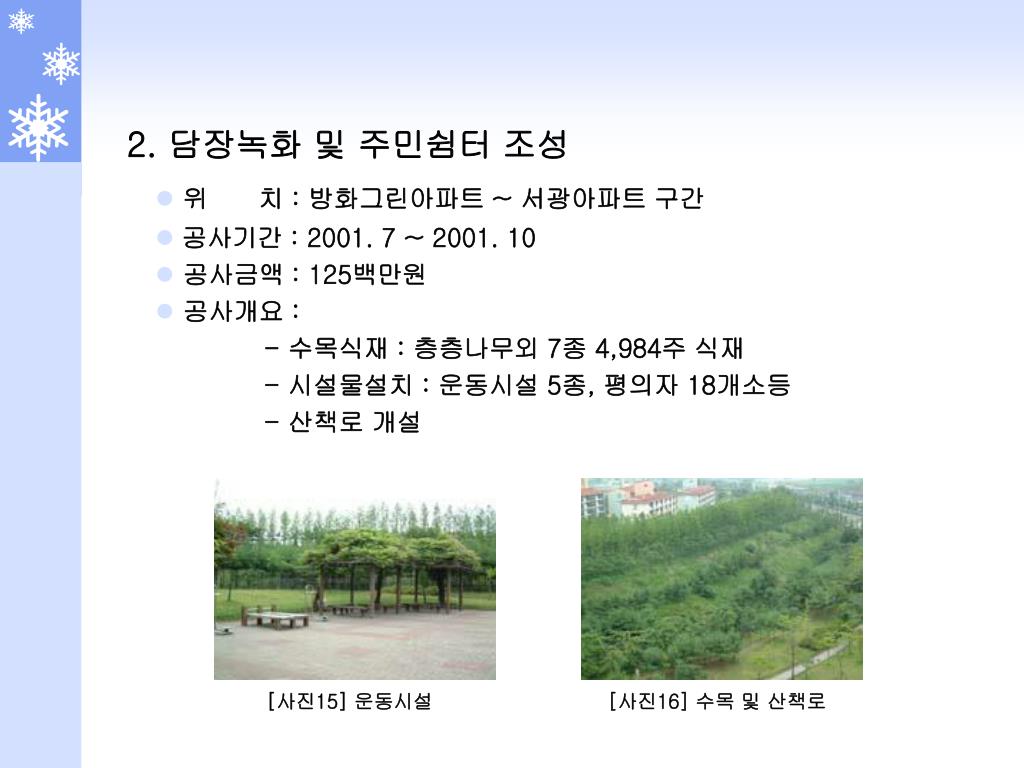

  21. 2. 담장녹화 및 주민쉼터 조성 • 위 치 : 방화그린아파트 ~ 서광아파트 구간 • 공사기간 : 2001. 7 ~ 2001. 10 • 공사금액 : 125백만원 • 공사개요 : • - 수목식재 : 층층나무외 7종 4,984주 식재 • - 시설물설치 : 운동시설 5종, 평의자 18개소등 • - 산책로 개설 [사진15] 운동시설 [사진16] 수목 및 산책로

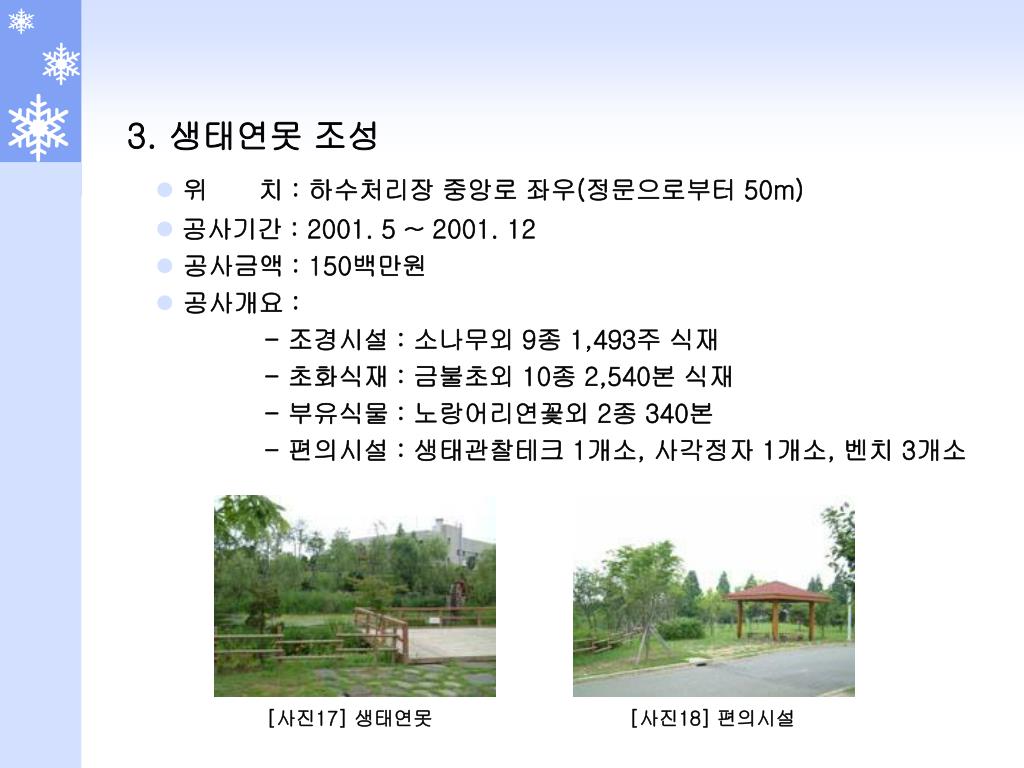

  22. 3. 생태연못 조성 • 위 치 : 하수처리장 중앙로 좌우(정문으로부터 50m) • 공사기간 : 2001. 5 ~ 2001. 12 • 공사금액 : 150백만원 • 공사개요 : • - 조경시설 : 소나무외 9종 1,493주 식재 • - 초화식재 : 금불초외 10종 2,540본 식재 • - 부유식물 : 노랑어리연꽃외 2종 340본 • - 편의시설 : 생태관찰테크 1개소, 사각정자 1개소, 벤치 3개소 [사진17] 생태연못 [사진18] 편의시설

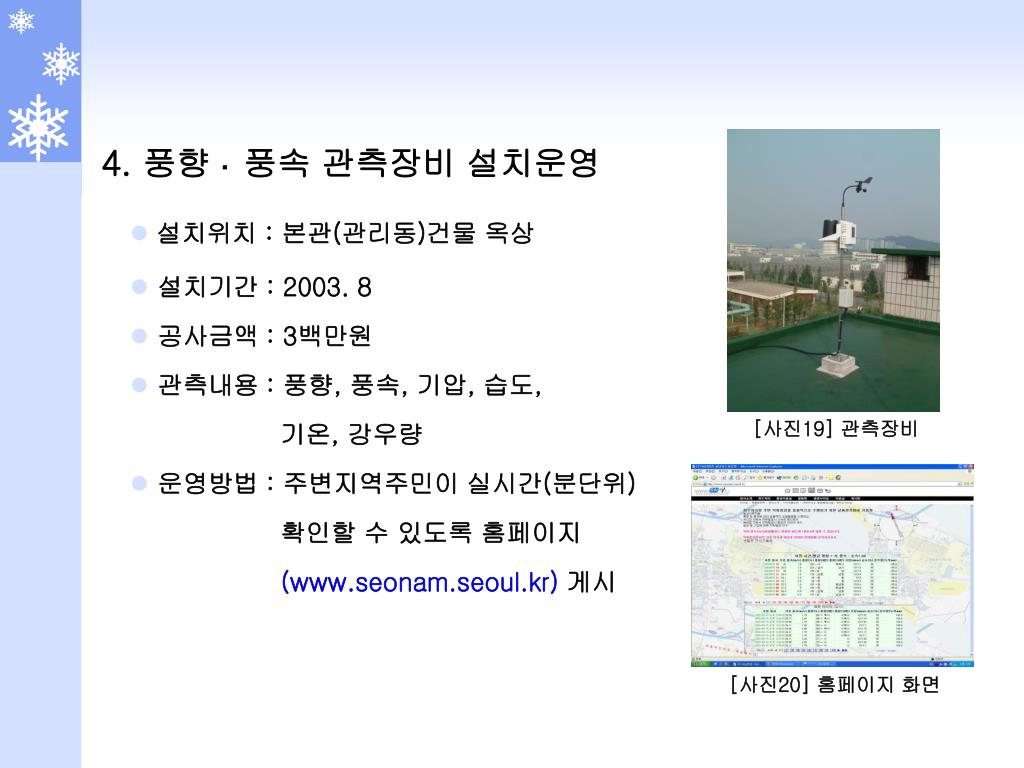

  23. 4. 풍향 ·풍속 관측장비 설치운영 • 설치위치 : 본관(관리동)건물 옥상 • 설치기간 : 2003. 8 • 공사금액 : 3백만원 • 관측내용 : 풍향, 풍속, 기압, 습도, • 기온, 강우량 • 운영방법 : 주변지역주민이 실시간(분단위) • 확인할 수 있도록 홈페이지 • (www.seonam.seoul.kr)게시 [사진19] 관측장비 [사진20] 홈페이지 화면

  24. 5. 기타 주변환경 개선사례 • 습지생태 및 체육공원 조성 • 기 간 : 2000. 1 ~ 2001. 12 (조성금액 : 3,100백만원) • 위 치 : 방화대교 남단(총면적 : 약10만평) • 마곡빗물펌프장 도수로 정비 • 준 공 : 2002. 8 준공(공사금액 : 1,000백만원) • 개 요 : 마곡빗물펌프장내 개거형태의 도수로를 암거형태로 • 정비하여 냄새발산 방지 • 문화체육센타 및 실내배드민턴장 준공 • 위 치 : 서남하수처리장내 여유부지(20,000m2) • 사 업 비 : 9,000백만원(시비지원) • 추진경과 : • - 2001. 10. 26 : 문화체육시설건립건의(강서구 → 서울시) • - 2004. 9. 23 : 실내배드민턴장 공사 준공 • 추진기관 : 강서구

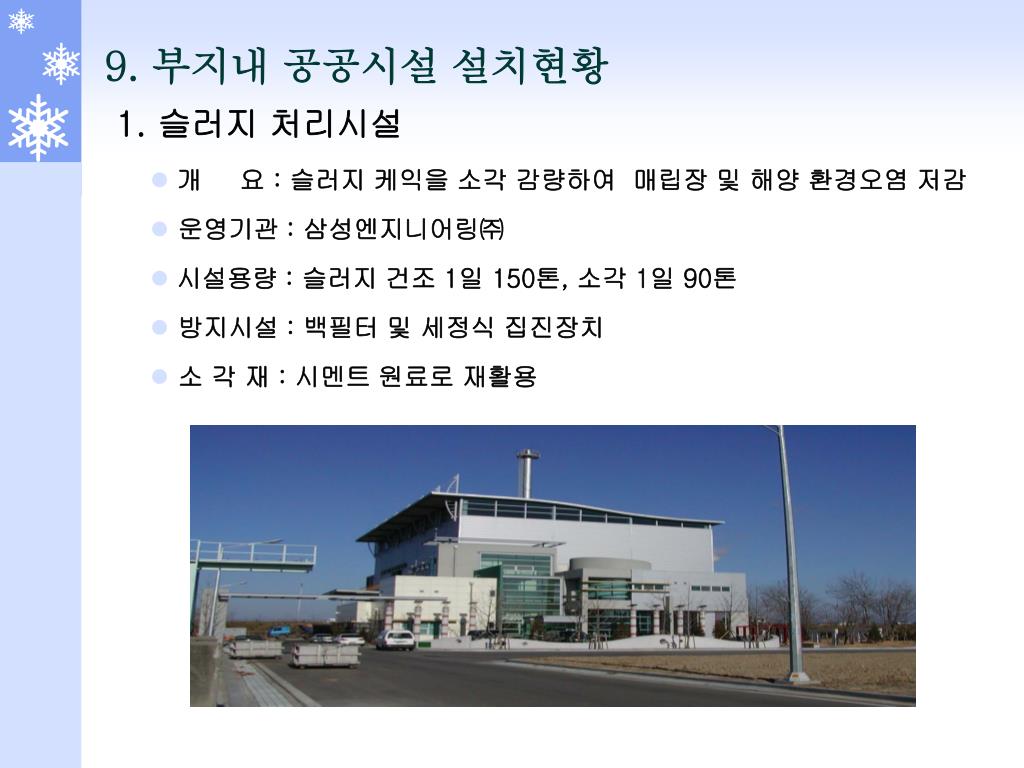

  25. 9. 부지내 공공시설 설치현황 • 1. 슬러지 처리시설 • 개요 : 슬러지 케익을 소각 감량하여 매립장 및 해양 환경오염 저감 • 운영기관 : 삼성엔지니어링㈜ • 시설용량 : 슬러지 건조 1일 150톤, 소각 1일 90톤 • 방지시설 : 백필터 및 세정식 집진장치 • 소 각 재 : 시멘트 원료로 재활용

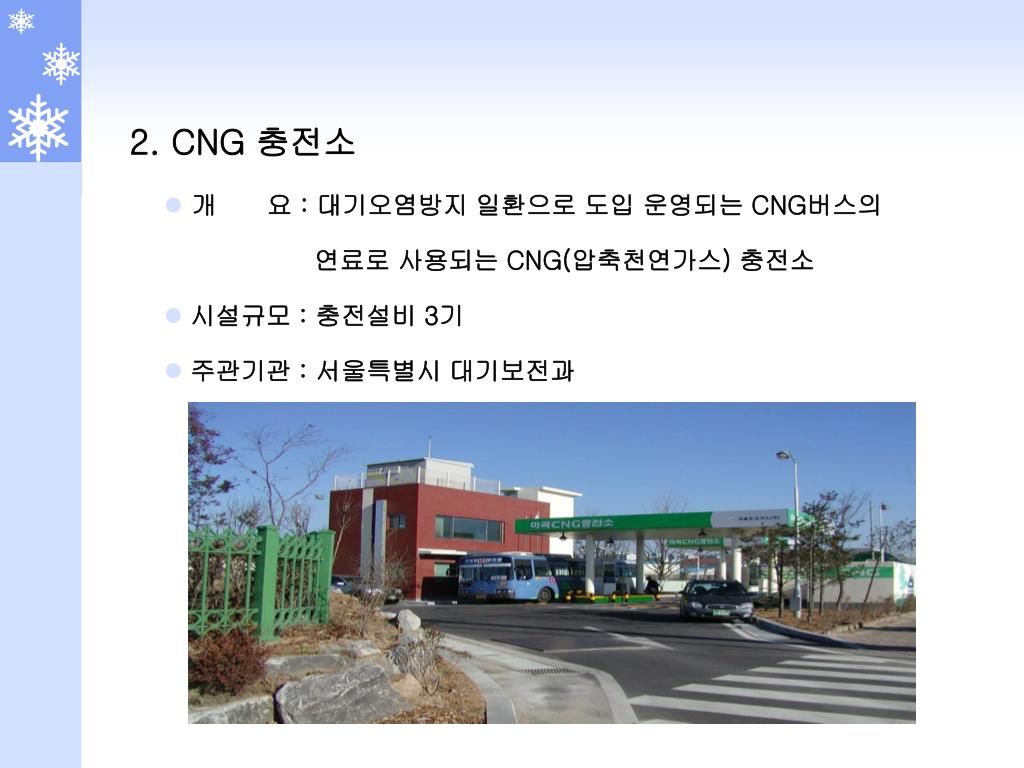

  26. 2. CNG 충전소 • 개 요 : 대기오염방지 일환으로 도입 운영되는 CNG버스의 • 연료로 사용되는 CNG(압축천연가스) 충전소 • 시설규모 : 충전설비 3기 • 주관기관 : 서울특별시 대기보전과

  27. 3. 음식물쓰레기 하수병합처리시설 • 개 요 : 음식물 쓰레기를 1차 산발효 후 하수처리장 소화조에 • 투입 처리하는 시설 • 시설규모 : 음식물쓰레기 1일 20톤 • 주관기관 : 서울특별시 청소과

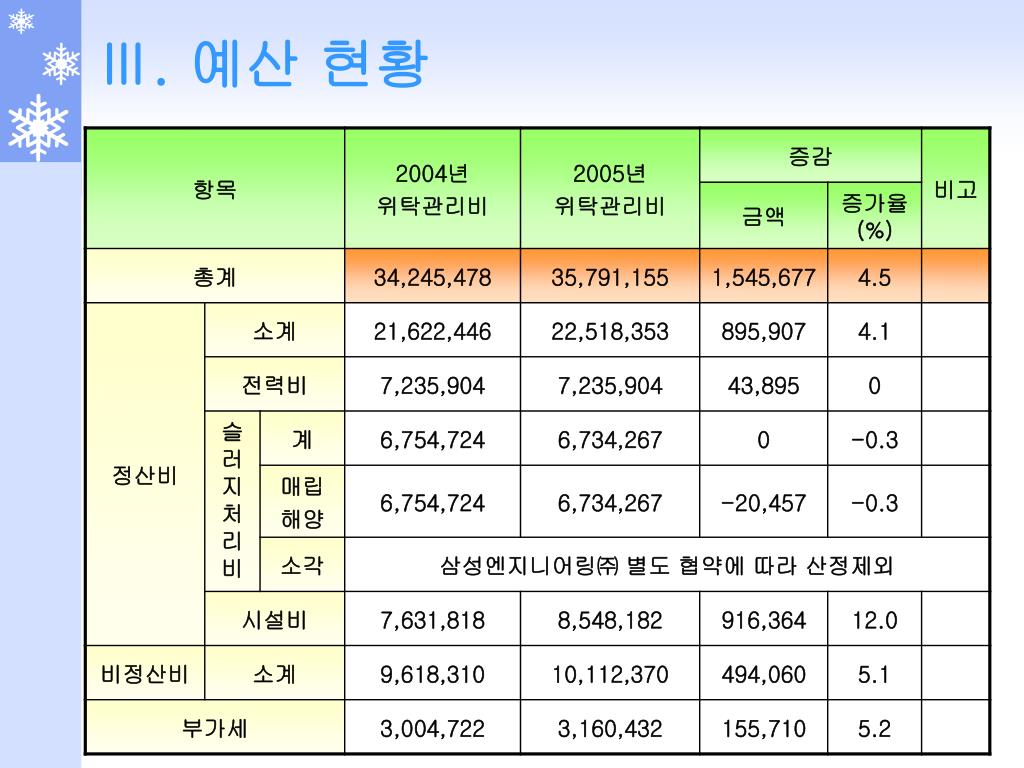

  28. Ⅲ. 예산 현황
