  1. Masterpact MT 空气断路器

  2. MasterpactMT 介绍 • 简介 • 符合的标准 • 性能 • 测量、保护、通讯 • 附件功能 • 设计选型

  3. 发展历程 Masterpact MT(2000 ) DSG (1955) Selpact (1974) Masterpact (1987) DA (1962)

  4. New Masterpact MT 2000 最新一代的产品 Masterpact Mitsubishi Siemens GEC Terasaki Siemens GE ABB Cutler Hammer 1987 1991 1994 1995 1996 1998

  5. 遍布四大市场 民用住宅 • 安全性、舒适性及智能化住宅小区信息管理系统 建筑 • 安全性、舒适性、通讯功能及更低的运营成本 工业 • 产量、安全性、灵活及跟踪能力 能源和基础设施 • 有效性、安全性及运营成本 通过日益全面、不断创新而且适应个别差异的解决方案在所有的应用领域中满足客户的需求。 > > > >

  6. 上海施耐德配电电器公司 • 成立于1995年 • 施耐德全球两大Masterpact断路器生产基地 • 国内最大的空气断路器生产厂家 • 出口亚太地区 ISO9001 ISO14001

  7. MasterpactMT 介绍 • 简介 • 符合的标准 • 性能 • 测量、保护、通讯 • 附件功能 • 设计选型

  8. 国际通用产品 CSA IEC JIS UL IEC IEC IEC IEC • 满足各种标准 • 各种船籍认证

  9. 试验认证 MT满足的标准 • 符合标准 IEC UL ANSI CCC ... ASTA ASEFA SEARI ...

  10. P V C 氟氯化碳 卤族元素 石棉 镉 • 运行 In T 符合环境要求 • 设计 / 生产 • 配送 • 回收

  11. MasterpactMT 介绍 • 简介 • 符合的标准 • 性能 • 测量、保护、通讯 • 附件功能 • 设计选型

  12. AC 应用 • DC 应用 • 1000 V 建筑 轨道交通 船舶 冶金 矿山 工业 电力 隧道 能源 一般特性 • 绝缘电压: 1000V • 冲击耐受电压 : 12kV • 额定电压 : 690V • 特殊形式 • 负荷开关 • 1000V AC • 直流断路器

  13. Masterpact MT H/L Masterpact MT N 60多项专利 630 to 1600 A 800 to 4000 A 4000 to 6300 A Masterpact MT 型号 • 额定电流630A-6300A • 3 种框架尺寸

  14. 高限流性和选择性 85 进线极高短路电流 重工业领域 高短路电流场合 50 一般应用 50 MT 630 - 4000 A • 7 种分断能力 Icu • Icu (kA) 220 / 415 V b 630

  15. 两极为一相,性能更高 MT 4000b - 6300 A • 2 种分断能力 Icu • Icu (kA) 220 / 415 V

  16. Icw/1s kA 额定值 (A) L1 800 - 2000 30 H3 2000 - 4000 65 800 - 4000 85 H2 100 4000 - 6300 H1b 800 - 4000 85 H1 800 - 4000 65 L1 H3 100 4000 - 6300 H2 H1b 800 - 3200 50 N2 H1 N2 630 - 1600 36 N1 N1 Masterpact MT Ics , ICW 全系列 Ics=100%Icu 85

  17. Masterpact MT 寿命 • 机械寿命: • 电气寿命: 免维护 有维护 免维护

  18. MasterpactMT 介绍 • 简介 • 符合的标准 • 性能 • 测量、保护、通讯 • 附件功能 • 设计选型

  19. . 0 A 测量类型 版本 2.0 2.0 A 5.0 5.0 A 5.0 P 5.0 H 5.0 D 6.0 A 6.0 P 6.0 H 6.0 D 7.0 A 7.0 P 7.0 H Micrologic 范围 Mic 5 测量类型 A P H D 电流保护类型 基本型 2: 配电 L, I 5: 选择性 L, S, I 6: 接地故障保护 L, S, I, G 7: 漏电保护 L, S, I, V

  20. D P H 全新智能化 控制单元 显示类型 A LCD 全部功能 无电流显示 LCD 电流表 LED 光柱显示 LCD 全部功能 LCD 全部功能

  21. 无额外接线 各种测量功能全部内部集成 测量精度高 双重互感器 铁芯互感器 Rogowski 空芯互感器 可靠性 模块化设计 高可靠的 ASIC 保护元件 U输入 Micrologic 特点 … 各种功能相互隔离 保护 测量 通信 COM. 模块 ASIC 微处理器 基本保护 功能 高级保护功能 (测量, 分析...) 空气 CT 隔离 无线 通信 铁心 CT 电源供应 电源供应

  22. Micrologic 安装 • 通用于所有MT断路器 • CT 额定值 / 特性插座 • 断路器的额定值 • 分断能力 (N1, N2, H1b, H1, H2, H3,L1) • 无额外接线 • 内部分闸联锁 • 自动分闸 • 防止互感器二次开路 • 可在现场更换

  23. 电流 • 电压, 功率,电量, 频率 • 电能质量指示 Iinst Pdemand Ithd Micrologic A, D, P 和 H Micrologic D, P 和 H Micrologic H - Micrologic 测量电气参数 • 测量参数多  最多150个参数 • 测量精度高  1%的误差 • 实时刷新  每秒刷新 • 基波 • THD谐波畸变 • 波形显示 • 频谱分析 • 。。。 • 瞬时电流 • 接地电流 • 最大电流 • 。。。 • 瞬时值 • 需用值 • 最大值 • 。。。

  24. 电流: A相 B相 C相 N相 • Micrologic A: • Micrologic D / P: 电压, 功率, 电量, 频率, 相序 • Micrologic H: 谐波 频谱分析 - Micrologic 集成的测量功能

  25. Micrologic 测量及显示 • 测量功能 • 观察直观,切换方便 • D/P : 电流 + 电压 + 功率 +电能 • H : 谐波和波形 • 显示电源 • Mic A 负荷大于20% • Mic D/ P/ H 有电压输入 • 可外置24VDC • 无需外置电流或电压互感器

  26. A P Micrologic 保护功能 Micrologic,提供全面保护功能的控制单元: • 基本保护功能(长延时、短延时、瞬动) • 高级保护和报警功能(Mic P,H) • 绝缘故障保护(接地故障,漏电保护) 新 Micrologic 2.0A - 5.0A - 7.0A Micrologic 5.0P/H - 7.0P/H

  27. LT 整定 断续的过载电流 Micrologic 可提供线路和设备的保护 • 相和中性线长延时保护 (I²t) • 防止电缆老化 • 通过选择不同的模块修改常延时设置 • 标准 : 0.4 – 1; 0.4 - 0.8 ; 0.8 – 1 ; 空模块 • D, P,H型可通过按键和通信微调(精确到1A) • 具备 I²t 热记忆功能 防止温升老化

  28. Micrologic 可提供线路和设备的保护 • IDMTL 曲线长延时保护 (Mic P,H) • 高压熔断器配合(HVF,I4t) • 极反时限曲线(EIT, I2t ) • 非常反时限曲线(VIT, i1t) • 标准反时限曲线(SIT, I0.5t) • 定时限曲线(DT, t=Tr) 改善了与高压熔断器配合的选择性 更有利于保护开关设备

  29. HVF 曲线 tr = 2 s MV 熔断器 80 A影响至低压保护 I2t 曲线tr = 12 s 短延时 最大值 = 4 Ir IDMTL 保护示例 • 采用普通的长延时保护 • 极反时限曲线(EIT, I2t ) • 短延时最大整定只到4Ir • 采用IDMTL保护 • 高压熔断器配合(HVF,I4t) • 短延时最大整定可到10Ir • 提高了上下级间的配合选择 • 防止启动涌流的扰动 • IDMTL同样具有热记忆功能

  30. Micrologic 可提供线路和设备的保护 • 短延时保护 • 阻抗性短路 (80% 故障) • I²t ON提高联合下级保护设备的配合, 反时限保护到10Ir • 瞬时保护 • 金属性短路 • N2 and H1, H1b 型 : OFF 位置取消瞬时保护 • N1,H2,H3, L1 型 : OFF 位置 = DIN 保护 • RMS 测量,带 20ms 固定时间延时 ST pick-up ST delay Inst. pick-up 减少了短路电流对系统的损害

  31. Icw 100kA 最大的短延时保护范围 MT H2 自保护 DIN 值=190kA=Icw×2.23 E62676 DIN 后备保护 • 针对Icw不等于Icu的断路器型号 • MT N1 • MT H2,H3,L1 • 瞬时保护 Ii关闭起作用 • DIN=Icw × 2.2-2.3 63047-7

  32. 中性线保护 • 中性线保护 • 设置 : • 四极断路器中性极上设置 : OFF, 1/2N, 1N • 按键设置 : OFF, 1/2N, 1N, 1.6N (3 极断路器,Mic D/P/H) • 对应保护 : • N/2 : IrN = 1/2 IrP, IsdN = 1/2 IsdP, IiN = IiP, IgN = IgP • 1.6N : IrN = 1.6 IrP, IsdN = 1.6 IsdP, IiN = IiP, IgN = IgP • 1.6倍中性线保护 • 保护三次谐波集中在中性线上的情况 • 仅 3极断路器

  33. I Micrologic 接地故障保护 • 接地故障保护(Micrologic 6.0) • 强制执行NFC标准 新 • 地电流返回型 • PE线返回电流 • 外置TCW • 剩余电流故障保护 • 四相矢量和 • 外置TCE(除平衡负荷) 防止火灾

  34. 工作原理 • 正常工作: • Ia + Ib + Ic + In =0 • Ig =0 A B C N PE → → → → In Ia Ib Ic Ig • 发生接地故障: • Ia + Ib + Ic + In = Ig ≠0 • Ig > I整定值 断路器跳闸 → → → → → Micrologic 接地故障保护 • 接地系统 • 适用于TN-S接地系统 • 中性线需配置外置电流互感器(除平衡负荷)

  35. A B C N 保护人身 Micrologic 绝缘故障保护 • 剩余电流型漏电保护(Micrologic 7.0) • NFC 15100 和 IEC 364标准为强制性使用标准 • 在 TT 系统中防止小故障电流对人身和财产造成损害 • 在TNS系统中保护经长电缆供电的设备 • 在 IT系统中, 当变压器和负荷的外部可导电部分没有内部相互连接时起保护作用 新

  36. 区域选择性联锁 (ZSI) • 原理 : • ZSI 使控制单元间彼此互相通信,通过逻辑判断确定故障点,并清除故障 • 作用 : • ZSI 允许断路器取消预设的必要的时间延时, 故障被最靠近的上级断路器清除而无须附加的延时 • 好处 : • 快速的分断却不牺牲上下级间配合的选择性 • 减少短路电流动、热应力对系统的冲击 • Micrologic 控制单元标准配置,无须其他花费

  37. Micrologic 长延时设置 长延时保护电流Ir: 整定系数 X in 短延时保护电流Isd: 整定系数 X ir 瞬动保护电流Ii: 整定悉数 X In t tr 长延时延时时间tr: 在6Ir 时的延时时间 短路短延时tsd: 分为定时限和反时限 瞬动延时: 固定20ms的延时时间 通过6Ir 和 tr 的坐标交叉点确定长延时 的脱扣曲线,通过脱扣曲线可以查到不 同故障电流下的长延时时间t 1.5Ir 6Ir

  38. Micrologic 短延时、瞬动设置 反时限 定时限 短延时保护可设为定时限和反时限,定时限延时时间为固定值,反时限延时时间随电流大小不同延时时间会成反比变化 Isd Ii

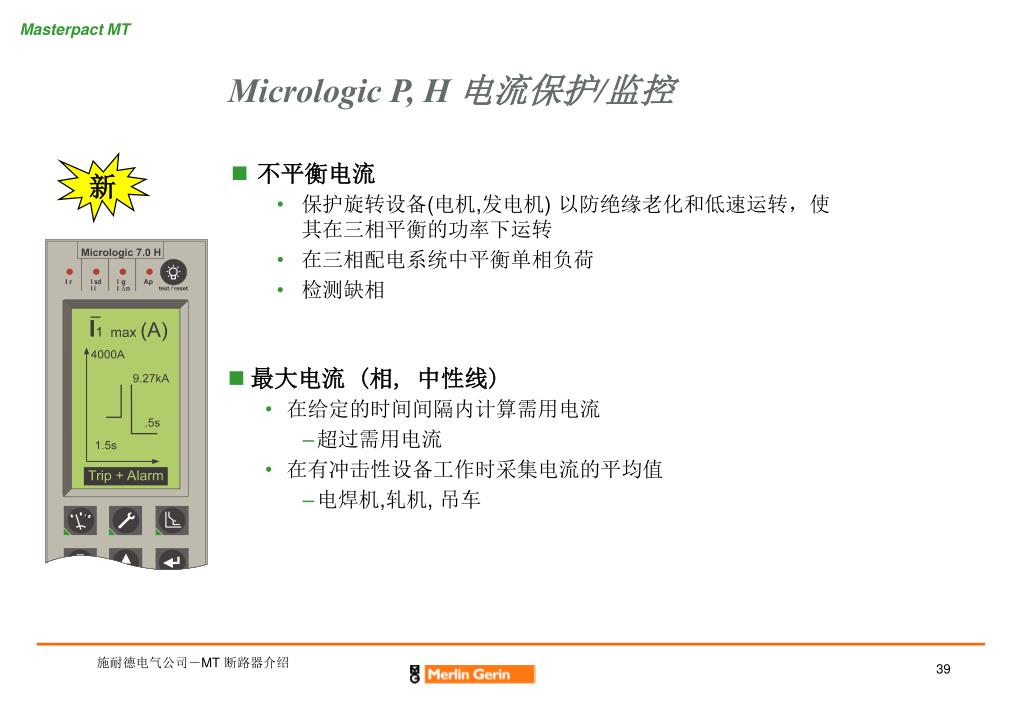

  39. Micrologic P, H 电流保护/监控 • 不平衡电流 • 保护旋转设备(电机,发电机) 以防绝缘老化和低速运转,使其在三相平衡的功率下运转 • 在三相配电系统中平衡单相负荷 • 检测缺相 新 • 最大电流 (相, 中性线) • 在给定的时间间隔内计算需用电流 • 超过需用电流 • 在有冲击性设备工作时采集电流的平均值 • 电焊机,轧机, 吊车

  40. 最小电压 • 保护电机以防电压下降造成转矩下降和电流上升 • 最大电压 • 保护负载(电机和变压器)以防不正常的高电压而引起不可恢复的损坏 • 避免变压器的过饱和 Micrologic P , H 电压保护/监控 • 不平衡电压和缺相 • 保护设备以防震动,温升和老化 新 电压下降或故障时电源将进行转换

  41. 最小和最大频率 • 在工业过程中起保护作用以防三相电机的频率波动 如:造纸厂, 轧钢厂,等等. • 保护发电机 最小: 发电机过载的检测 最大: 伴随机械负荷的卸载造成发电机失控的检测 • 逆相 • 避免电机的反转 • 检查发电机与配电系统之间的连接 (相序) Micrologic P , H 功率 (P), 频率 (F) 和逆相 (rF) 的保护/监控 • 逆功率 • 保护柴油发电机避免使其运行在电动机状态 • 海运的应用, 发电机装置… • 避免两个并联运行电源之间出现环流 新

  42. 触点磨损 可编程触点 指示信号 波形捕捉 (H) 磨损 操作计数器 运行和维护 • 维护 • 事件管理 • 协助故障原因分析和诊断 • 运行 • 直观、灵活的监测 • 减少服务时间和次数 • 提高了维护质量 脱扣报警指示 自保护指示 图形负荷显示 以及 … - 事件记录 - 断路器分合操作 可只报警不脱扣 Mic (P, H) 过载指示 历史记录: - 脱扣 - 报警 在线整定、校验

  43. Mic D, P,H脱扣和报警事件记录 • 事件记录 • 故障脱扣:脱扣类型、动作阈值、各相脱扣电流、脱扣时间 • 故障报警:报警历史记录中显示 • 记录方式 • 最后各十次报警、脱扣事件的记录 (在 Micrologic 屏幕上显示) • 最后100次报警和脱扣事件的记录 (可在上位机上查询) • 断电正常保存 • 断路器维护 • 运行电流最大值的记录 • 操作次数(带通信模块) • 触头磨损 全中文菜单 操作简单

  44. Micrologic D, P 和 H事件管理 • M2C 或 M6C 继电信号输出 • Mic P, H: 可以输出所有类型保护的脱扣或报警信号(电流、电压、功率、频率、相序…..) • Mic D:可以输出所有电流保护的脱扣或报警信号 • 触点类型可定义:无锁定,延时锁定,永久锁定 • 实现功能 • 声、光报警 • 下级断路器的分、合闸线圈控制 • 监控系统 • …… …… 监控系统 Vmin alarm 数据集中处理便于系统运行 帮助诊断故障

  45. M i c r o l o g i c 6 . 0 H I m a x i n s t a n t . I = 4 8 0 0 A 1 I = 4 6 0 0 A 2 I = 4 0 0 0 A 3 I = 2 0 0 A N = 1 3 A I R e s e t ( + / - ) l o n g t i m e I r t r a l a r m 8 . 8 ( s ) . 7 . 9 4 1 2 1 6 . 6 . 9 5 2 . 5 . 9 8 1 2 0 2 4 . 4 1 . 5 x I n @ 6 I r i n s t a n t a n e o u s Micrologic H控制单元集成在断路器中的谐波检测设备 • 具有Micrologic P 型控制单元的所有功能 • 测量电流、电压总的谐波畸变 THD值,thd值 • 直到31st的谐波频谱分析,谐波波形实时捕捉 • 脱扣和报警事件的波形捕捉 • 满足上端电源侧和大的馈线电路的测量需要 • 十分经济的解决方案

  46. Modbus 通信总线 抽架通信模块 MX/XF 电压线圈 红外传输 信号触点 本体通信模块 简洁可靠的通信模式 • 通信结构 • 本体通讯模块为核心,实现四遥 • 控制单元 → 遥测、遥调 • 信号触点 → 遥信 • 电压线圈 → 遥控 • 特点 • 通信结构简单 • 电气隔离,可靠性高 • Eco COM(三遥)费用低廉

  47. I、 U 波形捕捉 测量/设置 P O W E R 事件记录 L O G I C S y s t e m M a n a o e m g e D r e r g D a e a n M m m e o s t p 设备状态 y e l F S H i l e I C G o w O d R L i n E E W W d i t O o l s P o T V i e r t s o w e p R a y S e p l t i s u D p l r o n t C o o C p n t r t u o e l S e w V i D i s i t p l E d a d s y l e n F i c o s e 5 R e p o r t s L U A N A T : M o e o d l s o g M i n p l W i m S a n d o w H e l p S a m p l i n g M o d e : M A N U P A L O 5 s e c o W n d s E R L O G I F C i l e S T i y m e s E t d e i t m E v V M e i n t a e n w a p w l g e o S e d r H e n t D i u W p e m s o s d C l n o o o n o t c r T e M o o l d s u l e 5 s o D t i m r s o p e p l a D e y R r e L R g y A e a a p U n l o S p r a N a t s s M i A m D M p m l i T : n e o g l e t o o s d M l r s t o y o n M S d o W e C g i C : n n I M i d G l o p p A O w u N m Etat t L U e a e H l A R S S u e L l E d p o W w M O e i P V 5 t i s d e c E o n d e s l i F 位置 t n e v E e m i T 0 9 : 3 R e a d y e m s t s y g i n r k w o o N O N L I N E : D E M O y a d e R N o w o r k i n g s y s t e m 9 : 3 0 0 3 : 9 R e m a e d t y s y s g n i k r o w o N O M O E N D L : I N E E N : I L D N E O M O N o w o r k i n g s y s t e m 9 : 3 y 0 d a e R 分闸 合闸 最佳的参数设置 远程电能管理

  48. PLC TCP/IP Modbus RS485/232 Modbus RS485 Modbus RS485 集成于通信网 • 开放的标准协议:ModBus(RS485); Modbus/TCPIP; BatiBus; • 通过网关上其他通信网和设备:ProfiBus; EtherNet; PLC等 • 兼容其他设备

  49. 监控系统 局域网 MPS100 MT通讯和MPS100 • 功能 : • 实时遥测、遥信功能 • 测量数据定期记录和自动发送 • 故障和报警事件的自动通知 • 直接连至用户局域网(LAN) • 6 输入 / 2 输出触点 • 内部程序可升级,中文界面 • 连接16台 MT COM 或 PM800 • 好处 : • 标准的IE浏览器监测,无需特定软件 • 充分发挥Micrologic P控制单元的功能 • 小型低压配电系统有效的通讯解决方案 Masterpat MT Compact NS

  50. 带通讯的MT 带通讯的MT MC系列 多回路监控单元 带通讯的MT NRC12 重要回路 重要回路 一般回路 一般回路 一般回路 PM810 PM810 低压系统典型应用方案
