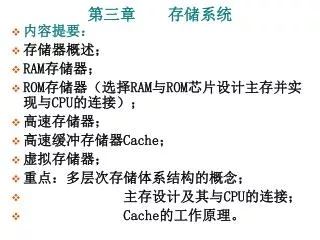

  1. 第三章 存储系统 • 内容提要： • 存储器概述； • RAM存储器； • ROM存储器（选择RAM与ROM芯片设计主存并实现与CPU的连接）； • 高速存储器； • 高速缓冲存储器Cache； • 虚拟存储器； • 重点：多层次存储体系结构的概念； • 主存设计及其与CPU的连接； • Cache的工作原理。

  2. 第三章 存储系统3.1 存储器概述 3.1.1 存储器的发展 一、存储器件的变化 • 第一台电子计算机ENIAC用的是电子管触发器； • 此后经历过：汞延迟线——磁带——磁鼓——磁心（1951年始）——半导体（1968年IBM 360/85首次将其用作Cache；1971年IBM 370/145首次将其用作主存，取代了磁芯）。 • 主存的重要作用及主存器件发展史总结图表：

  3. 主存的重要作用图示 • 外设 主 • 外设 • 存 输入的数据 要输出的数据 程序 中间数据 指令 数据 控制器 运算器

  4. 主存器件发展史总结表

  5. 二、存储体系结构的发展 1、由主-辅二级结构发展到多层次存储体系结构。 2、主存由单体发展到多体交叉（并行）。 3、采用了虚拟存储技术。 3.1.2 评价存储器性能的主要指标 一、存储容量 • 能存放二进制位的总量。一般主存和辅存分别考查。 • 常以字节B（Byte）为单位（MB、GB、TB）。 • 关于W（字长）：8的倍数 • 地址码的位数与主存容量的关系。

  6. 二、存取时间和存取周期 1、存取时间（Memory Access Time）： 孤立地考察某一次R/W 操作所需要的时间，以TA表示。 2、存取周期（Memory Circle Time）： 连续两次启动R/W 操作所需间隔的最小时间，以TM （TC 、TMC）表示。 TA 、TM的内涵： TM>TA。单位：ns 。 三、频宽（带宽）Bm：单位时间内读取的信息量。Bm=W/TM（B/s，b/s）其中 W——每次R/W 数据的宽度，一般等于Memory字长。

  7. 例：计算机A、B编址单位分别是32bit和8bit，TM均为10ns。求二者的带宽。例：计算机A、B编址单位分别是32bit和8bit，TM均为10ns。求二者的带宽。 解：4 X 108B/s； 108B/s 反映主存的数据吞吐率。 按此定义Bm也被叫做存储器的数据传输率。 四、价格：以每位价格来衡量。P=C/S • C——存储芯片价格，S——存储芯片容量（bits）。容量越大、速度越快，价格就越高。 3.1.3 存储器分类 一、按存储介质分 1、半导体存储器

  8. 利用触发器的双稳态或MOS管栅极有无电荷来表示二进制的0/1。利用触发器的双稳态或MOS管栅极有无电荷来表示二进制的0/1。 2、磁表面存储器：利用两种不同的剩磁状态表示二进制0/1。常见有磁带、磁盘两种。 3、光及磁光存储器 （1）利用激光在非磁性介质上写入和读出信息，也称第一代光存储（技术）（Optical Memory）。 （2）利用激光在磁记录介质上存储信息，也称第二代光存储（技术）（Megnetooptical Memory）。

  9. 二、按存取方式（工作方式）分 1、随机存取存储器RAM（Random Access Memory） • 按地址码编址，地址译码线对应唯一确定的存储单元（1位、1字节、1字……）； • 按照给定地址可以随时访问（R/W）任何存储单元，且访问时间与存储单元的物理位置无关； • 速度较快，TM为ns级。常用作Cache和主存。 2、只读存储器ROM（Read Only Memory） • 也是按地址译码访问，但只能随机读取，不能随机写入。又分为MROM、PROM、EPROM和Flash ROM几类。

  10. 3、直接存取存储器DAS（Direct Access Storage） • 信息所在地址按控制字编码形式给出，然后以字符、记录形式成块存取。存取时间与信息所在物理位置有关； • 容量大，寻址较慢，便宜。 • 磁盘。 4、串行（顺序）存取存储器SAM（Serial Access Memory） • 以记录、字节形式成块、成组存取信息； • 地址以块号和块间间隔给出，要顺序找到块号，再依次存取； • 磁带。

  11. 三、按在计算机中的功能分 1、主存储器 存放计算机运行其间的大量程序和数据； 由MOS半导体存储器构成DRAM（动态）； CPU直接访问。 2、高速缓冲存储器（Cache） 存放最活跃的程序块和数据； 由双极型半导体存储器或MOS型的SRAM（静态）构成； 3、辅助存储器（外存） 4、控制存储器（控存、CM） 微程序设计（控制器）的计算机中，存放解释执行机器指令的微程序。ROM。属于控制器。

  12. 3.1.4 多层次存储体系结构 一、为什么要用多层次存储体系结构 • 主存的速度总落后于CPU的需要，主存的容量总落后于软件的需要。 二、多层次存储结构系统的设计目标 • 在一定的成本下，获得尽可能大的存储容量、尽可能高的存取速度及可靠性等。 • 容量、速度、和成本的矛盾。 三、多层次存储结构系统的一般形式

  13. CPU M0 CPU 寄存器 M1 Cache …… 主存 磁盘Cache 磁盘 Mn-1 磁带 光盘 存储器层次结构的 一般模式图 多层次存储器实际构成

  14. 四、多层次存储结构系统的常见形式 ——三级存储器体系结构 CPU 寄存器组 Cache 辅助硬件 主存 辅助软、硬件 辅存

  15. 1、通用寄存器（组） 速度近于CPU，少量连续计算时存放部分数据及中间结果，通过减少主存访问而提高系统速度。 2、Cache-主存层次 （1）什么是cache 高速缓冲存储器，高缓。是在CPU和主存之间的小容量快速存储器，速度与CPU相当。 依据程序运行的局部性，把主存中部分信息映射到cache中，CPU与之打交道，如此弥补了主存在速度上的不足。 （2）Cache与CPU、主存的关系（工作原理） （3）Cache的物理构成

  16. 一般为SRAM即静态RAM（Static）；而主存一般为DRAM即动态RAM（Dynamic）；一般为SRAM即静态RAM（Static）；而主存一般为DRAM即动态RAM（Dynamic）； SRAM较快，约为DRAM的3~5倍，但功耗大，集成度低，价格高。 （4）目前PC系统中一般设有一级缓存和二级缓存 L1 Cache做在CPU内部，叫内部Cache，速度最快，容量较小，常在几十KB。 L2 Cache又叫外部或片外Cache。

  17. 3、主-辅层次 （1）构成 主存和辅存。 （2）作用 解决主存容量不足的问题。 （3）虚拟存储器（Virtual Memory）：虚存。 是建立在主-辅物理结构基础之上，由附加的硬件装置及操作系统的存储管理软件组成的一种存储体系。它将主存和辅存地址空间统一编址，用户在这个空间里编程，如同拥有一个容量很大的内存。

  18. 三、小结—— 多层次存储系统设计得当的话，会使用户感到拥有了Cache的速度、辅存的容量； 而且，无论Cache还是虚存对应用程序员都是透明的； Cache更是对各级程序员透明。

  19. 3.2 随机读写存储器RAM 3.2.1 SRAM存储器 一、SRAM的基本存储单元 • 又叫记忆元件、存储元，指存放一个二进制位（0/1）的电路。对SRAM而言，电路为触发器结构 • 1.六管SRAM的电路构成（教材P.73图2.2） • 2.该电路工作原理 • 设T1截止T2导通即A点高电平B点低电平表示“1”，T2截止T1导通即A点低电平B点高电平表示“0”。

  20. 2.该电路工作原理 • （1）写入：首先译码选中。 • 写“1”：在I/O线加高电位，I/O线加低电位。 • 写完成后译码线上高电位信号撤销，电路进入保持状态。 • （2）读出：首先译码选中。 • 原来存放的“0”或“1”以不同电位值传到I/O线上。读完成后和写一样进入保持状态。

  21. 二、SRAM存储器基本组成 地址线 数 据线 • 控制信号 地址 译码 驱动 I/O电路及 控制电路 存储体 阵列

  22. 1、存储体阵列：见下图，注意其中几个常用概念——（1）记忆元件（存储元）（2）存储单元（3）字线（4）位线（5）存储芯片规格。1、存储体阵列：见下图，注意其中几个常用概念——（1）记忆元件（存储元）（2）存储单元（3）字线（4）位线（5）存储芯片规格。 • 字线0 • …… • 字线1 …… • . • ….. ………….. …………. …….. • 字线m－1 • 位线0 位线1 位线2 位线 n－1 0 1 2 n-1 0 1 2 n-1 0 1 2 n-1

  23. 【练习】名词解释：存储元、存储单元、单元地址、存储体、存储容量、存储器。【练习】名词解释：存储元、存储单元、单元地址、存储体、存储容量、存储器。 • 解答： • 存储元（存储元件、记忆元件）— • 存储器的最小组成单位，用来存放一位二进制代码“0”或“1”。任何一个具有两个稳定状态的物理器件都可用作存储元。 • 存储单元— • 将存储器中的所有存储元按相同位数分组，组内所有存储元同时进行信息写入或读出，这样的一组存储元称为一个存储单元。它是CPU访问存储器的基本单位。

  24. 解答（续）： • 单元地址— • 存储器中的每一个存储单元都有一个唯一的编号，该编号称为单元地址。 • CPU通过单元地址访问相应的存储单元；用二进制表示的地址码的长度（位数），表明了能访问的存储单元的数目，称为地址空间。

  25. CPU 存储体 存储元 单元地址 00…00 00…01 . . . . . XX…XX MAR ••• ••• ••• 存储单元 ┇ ┇ ┇ 存储容量 存储器主要概念之间的关系图

  26. （1）地址译码器的功能：把CPU给定的地址码翻译成能驱动指定存储单元的控制信息。（1）地址译码器的功能：把CPU给定的地址码翻译成能驱动指定存储单元的控制信息。 （n----2n） （2）简单译码器电路 （3）“驱动”的含义 （4）地址译码系统的设计——一维和二维地址译码方案及选择 例：1K X 4位RAM的地址译码方案。 A0 字线w00 字线W01 A1 字线W10 字线W11 A0 A0 A1 A1 2、地址译码驱动系统 & & & &

  27. 地址译码系统的设计例子：1K X 4位 RAM。 • 一维地址译码方案：存储体阵列的每一个存储单元由一条字线驱动。也叫单译码结构。例中用此方案共需字线条数为： • 1024条 • 二维地址译码方案：从CPU来的地址线分成两部分，分别进入X（横向）地址译码器和Y（纵向）地址译码器，由二者同时有效的字线交叉选中一个存储单元。 • 例中将1K X 4 RAM 的10条地址线中6条（A0~A5）用在横向，4条（A6~A9）用在纵向，则共产生字线条数为： • 64+16=80条 • 1K X 4 位RAM 二维地址译码的图示：

  28. 1K X 4 位RAM 二维地址译码示意图 A0 A1 A2 A3 A4 A5 0 63 X 地 址 译 码 器 0/1 I/O I/O I/O I/O 0 15 Y地址译码器 A6 A7 A8 A9

  29. 3、I/O电路 处于存储芯片的数据线和被选中的单元之间； 不同存储芯片的I/O电路具体形式可能不同，但功能类似。 4、控制电路 用于控制芯片的操作，如读写控制、片选控制、输出控制等（一般表示为R/W或WE、CS或CE、OE）。 以上四部分封装在一起成为一片SRAM。 请看教材P.74图3.3 ---- SRAM存储器结构图：

  30. 16 ⁊ ⁊ ⁊ 1 2 • • • 64 1 2 • • • 64 2 A0 A1 A5 地 址 反 相 器 X 译 码 器 驱 动 器 64X64=4096 存储矩阵 1 • • • • • • 1 •••••• 64 输出 I/O电路 输出驱动 Y译码器 输入 ••• 控制电路 A6 A7 A11 读写 片选 图3.3 SRAM存储器结构框图

  31. 三、SRAM 芯片实例——Intel 2114 • 请看教材P.76图3.5，完成下面作业： • 【作业】请从Intel 2114的逻辑结构框图说明： 1、2114芯片引脚数目 2、地址线的横向、纵向安排 3、写入与读出的控制 四、存储器与CPU的连接 • （RAM芯片的扩展、RAM芯片的组织、由RAM芯片构成主存） • 用较小容量的现成RAM芯片构成机器所需的大容量内存，同时完成RAM芯片与CPU的数据线、地址线、控制线的连接。

  32. （一）扩展方法的实例 现有2114即1K X 4SRAM芯片，要构成8K X 16位主存，应该用多少片2114？画出扩展、连接图。 • 解答： • 首先计算用多少片2114：（8K X 16）/（1K X 4）=32片 • 然后进行位扩展：把1K X 4扩成1K X 16，用16/4=4片 • 最后进行字扩展：把1KX16位扩展到8KX16位,需要1KX16位的单元共8K/1K=8个，即总共用2114为8X4=32片 • 以下分别为位扩展、字扩展图：

  33. ：位扩展、并联 1K X 4扩展成1K X 16 A9 A0 A0……A9 R/W 2114(1#)CS D3 D2 D1 D0 A0……A9 R/W 2114(4#)CS D3 D2 D1 D0 D15 D12 D3 D0 R/W … … … …

  34. 字扩展：1K字—8K字，用上面位扩展得到的1KX16位单元共8K/1K=8个，即总共用2114为8X4=32片。见下图：字扩展：1K字—8K字，用上面位扩展得到的1KX16位单元共8K/1K=8个，即总共用2114为8X4=32片。见下图： A12 Y7 A11 A10 Y0 A9 A0 D15 D12 D3 D0 R/W 3/8 译 码 器 … A0……A9 R/W 1# CS D3…...D0 A0……A9 R/W 4# CS D3……D0 A0……A9 R/W29#CS D3……D0 A0……A9 R/W32#CS D3……D0 （1KX4——）1KX16——8KX16的扩展图：串联

  35. （二）补充资料：主存设计过程的三个阶段 1、系统设计 • 从计算机系统的角度，提出对存储器主要技术指标、功能及结构形式等的要求，如容量、字长、存储周期、总线宽度、控制方式、检纠错能力、环境温度、可靠性等要求。还要确定存储器类型和外电路形式……。 2、逻辑设计 • 按地址空间的分配选择合适的RAM、ROM芯片与CPU相连。其中还要考虑到逻辑电路的扇入/扇出系数，信号的传输与衰减，等等。 3、工艺设计 • 落实于生产。 • 问：前例RAM的扩展属于以上三个阶段中的哪一个？

  36. 五、存储器的读写周期(时序图)——P.78图3.8 目的：了解控制信号与存储器的读/写周期应该正确配合， 即，认识地址信号、控制信号与数据之间的时序关系。 • TRC • TA 地址 TCO CS TCX 数据输出 TOTD TOHA

  37. P.79【例1 】图3.9 （a）是SRAM的写入时序图。 其中R/W*是读写命令控制线，当R/W*线为低电平 时，存储器按给定地址把数据线上的数据写入存储器。 请指出图3.9（a）写入时序中的错误，并画出正确的 写入时序图。 地址 地址 数据 数据 CS* CS* R/W* R/W* （b） （a） 图3.9

  38. 有关的书后习题：P.125习题 • 1、设有一个具有20位地址和32位字长的存储器，问： • （1）该存储器能存储多少个字节的信息？ • （2）如果存储器由512K X 8位的RAM芯片组成，需要多少片？ • （3）需要多少位地址作芯片选择？ • 解： • （1）220 X 32位即1M X 32位=4M字节 • （2）N=（1M X 32）/（512K X 8）=8（片） • （3）用A19即只需1位（最高位）作为芯片选择。

  39. 5、要求用256K X 16位SRAM芯片设计1024K X 32位的存储器。SRAM芯片有两个控制端：当CS*有效时，该片选中。当W*/R=1时执行读操作，当W*/R=0时执行写操作。（*代表该信号为低电平有效） • 解答： • 首先计算出需要1024K X 32/（256K X 16）=8片已知的SRAM芯片进行设计； • 然后进行并联设计——位扩展： • 2片256K X 16 ——256K X 32； • 最后进行串联设计——字扩展： • 4组256K X 32——1024K X 32。 • 扩展设计的总图如下：

  40. 2/4 译 码 器 A19 A18 A17 A0 Y3* Y2* Y1* Y0* … A17…A0 256KX16 1# W*/R CS* D15…D0 A17…A0 256KX16 2# W*/R CS* D15…D0 A17…A0 256KX16 7# W*/R CS* D15…D0 A17…A0 256KX16 8# W*/R CS* D15…D0 … D31 D0 WE* …

  41. 3.2.2 DRAM存储器 一、静态RAM与动态RAM • 静态RAM： • （如前所述的六管SRAM）记忆元件电路能在很低的频率乃至直流的情况下工作，在没有外界信号作用时，触发器的状态可以长久保持不变，即信息不会丢失。 • 动态RAM： • 利用MOS管栅极电容上充积的电荷来存储信息的记忆元件电路中，由于有漏电阻的存在，电容上的电荷不可能长久保存，需要周期地对电容充电，以补充泄漏的电荷。这类电路是在动态的情况下工作，故名Dynamic RAM（DRAM）。

  42. 二、为什么提出动态存储单元 静态RAM主要优点： SRAM单元电路能长久保持信息，速度快工作稳定可靠。 主要缺点： 功耗大，集成度低，价格高。 DRAM单元电路恰好克服了这种缺点。 DRAM的出现是半导体存储技术的一大进步。

  43. ①动态RAM的高位密度。 • 对静态RAM来说，一个基本存储电路要由6个管子组成，而动态RAM结构要简单得多，可以用4个或者3个管子组成一个基本存储电路，甚至用1个管子也可以。这样，在一个半导体芯片上，如要制造动态RAM，就可容纳更多的基本存储电路，即位密度得到显著提高。于是，如果用动态RAM来组成指定容量的存储模块，所用的器件要比用其他类型的器件大大减少。

  44. ②动态RAM的低功耗特性。 • 同样为一个基本存储电路，动态RAM的功耗要比静态RAM的低得多。具体地说，动态RAM每个基本存储电路的功耗为0.05mw。而静态RAM为0.2mw。动态RAM的低功耗特性减少了系统的功率要求，也降低了系统的价格。 ③动态RAM的价格低廉。 • 如果按“位”来计算，动态RAM比静态RAM更便宜得多。不过，动态RAM需要较多的支持电路，所以，如果要建立的存储系统容量比较小，那么，几乎谈不上什么优点。但是，在存储容量比较大时，动态RAM价格低廉的优点会很显著。

  45. 三、DRAM与SRAM构成上的异同点 芯片结构类似点：都由存储体和外围电路构成。 单元电路及外围电路的主要不同。

  46. 1、电路组成： 一只MOS晶体管T和一个电容C （作在T的源极的一侧） 。 2、工作原理 C上有电荷表示存储“1”，反之为“0” （1）保持状态 保持状态字线为低电位，T关闭，切断了C的通路，使所充电荷不能放掉。 但电容总有一定的漏电阻，见右图。 字线W T C CD D （位线） 三、DRAM记忆元件电路之一：单管DRAM 刷新的原因。

  47. （2）写入：字线的正驱动脉冲打开T。 写“1”：在D线加高电位； 写“0”：在D线加低电位。 （3）读出：字线的正驱动脉冲打开T。 原存“1”：电荷经T使D线电位升高； 原存“0”：D线电位将降低。 单管DRAM为“破坏性读出“电路。 读后立即写。 字线W T C R CD D （位线）

  48. 五、DRAM的刷新（刷新、再生—Refresh） 1、刷新的定义 在利用电容上的电荷来存储信息的动态半导体存储器中，由于漏电使电容上的电荷衰减，需要定期地重新进行存储，这个过程称为刷新。 2、刷新周期 对整个DRAM必须在一定的时间间隔内完成一次全部单元内容的刷新，否则会出现信息错误。从整个DRAM上一次刷新结束到下一次刷新完为止的时间间隔叫刷新周期。 刷新周期一般为ms级，由电容中信息可保持的时间决定。（2ms，8ms，4ms）

  49. 五、DRAM的刷新（刷新、再生—Refresh） 3、刷新过程 以行为单位，读出一行中全部单元的数据，经信号放大后同时全部写回； 行的含义； 读出时一定断开存储器的输出。 4、刷新方式（刷新的控制方式）——集中刷新、分散刷新和异步刷新 • 通过P.84图3.14（三种刷新方式的时间分配）了解三种刷新方式； • （例中TM=0.5µs，刷新周期为2ms，需刷新的存储矩阵为128X128）。

  50. 三种刷新方式的小结： • （ 1）第二种方式即分散方式的主要缺点； • （2）第一种与第三种方式即集中方式与异步方式的比较； • （3）刷新优先于访存，但不能打断访存周期。刷新其间不允许访存。
