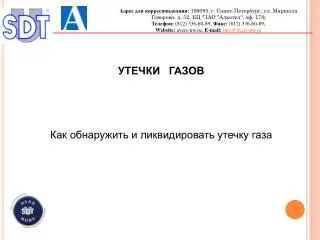

  1. PC Based Downloading УТЕЧКИ ГАЗОВ Как обнаружить и ликвидировать утечку газа

  2. PC Based Downloading • Оглавление • Проблема • Решение. Технология • Средства и методы • Примеры работы • Результаты

  3. PC Based Downloading • Проблемы • утечки газов, в том числе опасных и взрывоопасных; • утечки сжатого воздуха в труднодоступных местах; • присосы в вакуумную систему турбин, потеря давления и вакуума; • негерметичность резервуаров, трубопроводов и газопроводов, вентилей и клапанов; • утечки в тепловом оборудовании: котлах, теплообменниках, конденсаторах, сепараторах пара, из шлангов; • опасные кавитационные процессы; • негерметичности кабин, салонов и кают; • неплотное прилегание крышек и негерметичность трюмов судов; • нарушение работы пневмосистем;

  4. PC Based Downloading Решение. Технология Рассмотрим простой пример. Газ вытекает из малого отверстия в трубе, при этом поток газа является турбулентным. Такой поток генерирует широкий спектр звуков, в том числе и ультразвук. Так как ультразвуковые волны являются узконаправленными, можно точно определить местоположение их источника. Для этого применяется микрофонный датчик, работающий в ультразвуковом диапазоне. Он улавливает только ультразвук, а не звук голоса или шум от любого работающего оборудования, поэтому хорошо работает даже в самых шумных помещениях.

  5. PC Based Downloading Методы поиска утечек • Методика поиска утечки: • Оператор подключает нужный микрофонный датчик и наушники. • Затем прослушивает трубопроводы и оборудование на предмет наличия утечек газа на расстоянии 0,1 – 10м. • При наведении датчика прибора на места утечек, оператор слышит характерный шум в наушниках и следит за показаниями прибора. • Далее оператор приближается к месту утечки и локализует ее, ориентируясь на слух и данные с прибора.

  6. PC Based Downloading Средства и оборудование Наиболее надежным и функциональным прибором на сегодняшний день является ультразвуковой течеискатель SDT270 производства компании SDT International (Бельгия). Прибор регистрирует и преобразует высокочастотный сигнал (ультразвук) в низкочастотный (слышимый звук), таким образом оператор фактически может «услышать» утечку и найти ее местоположение. • Основные преимущества по сравнению с аналогами: • Прибор является измерительным. Имеет узкую полосу пропускания, что позволяет исключить фоновый шум при обследовании оборудования. • 3. Автоматически настраивает величину усиления сигнала для ускорения процесса поиска утечек • 4. Имеется программа, позволяющая записывать и визуализировать ультразвуковые файлы, проводить спектральный анализ ультразвука • 5. Температура работы от -15 до +60 oС. • 6. Записывает ультразвук до его преобразования, что позволяет сохранить наиболее информативную часть спектра и выделять по спектрограмме конкретную неисправную деталь оборудования.

  7. PC Based Downloading Ультразвуковые микрофонные датчики • Для различных условий работы и наличия доступа к объекту контроля существует несколько типов датчиков: • Встроенный датчик – расстояние до 1 м, локализация точного места утечки. • Гибкий датчик – расстояние от 2 см до 1 м, обследование труднодоступных мест. • Конусный датчик – до 5 м, первичный обход оборудования, основной рабочий датчик. • Параболический датчик – фокусирующий датчик (3-5°) для поиска течей на расстоянии до 10 м, наиболее чувствительный, обследование без наличия доступа к объекту.

  8. PC Based Downloading Технические характеристики Технические характеристики прибора: Технические характеристики датчика:

  9. PC Based Downloading Примеры работы с прибором SDT Поиск утечки сжатого воздуха гибким датчиком Обследование теплового оборудования и потолочного трубопровода параболическим датчиком Обнаружена утечка аргона оператор устанавливает точное место утечки

  10. PC Based Downloading Результаты По итогам обследования трубопроводов и оборудования выявляются утечки различных газов, в том числе опасных для жизни и здоровья человека, утечки, приводящие к сбоям в работе технологических систем и возникновению аварийных ситуаций, а также нежелательные утечки газов, ведущие к экономическим и производственным потерям. По данным бельгийской SDT International, собранных на предприятиях Северной и Южной Америки, Северной Африки, Азии и Европе один прибор серии SDT окупает затраты на его приобретение в течение 1 года. Спасибо за внимание!
