具單一登入介面整合分散式運算與虛擬化資源之雲端服務具單一登入介面整合分散式運算與虛擬化資源之雲端服務

指導教授: 黃依賢 教授

971523 范家賓

971549 陳振瑒

973345 沈慧翰


- 具單一登入介面整合分散式運算與虛擬化資源之雲端服務大綱 -

一、研究背景與動機

二、研究目的

三、開發環境

四、系統軟體架構

五、系統硬體架構

六、雲端三大服務機制

七、系統各層詳細

八、總結

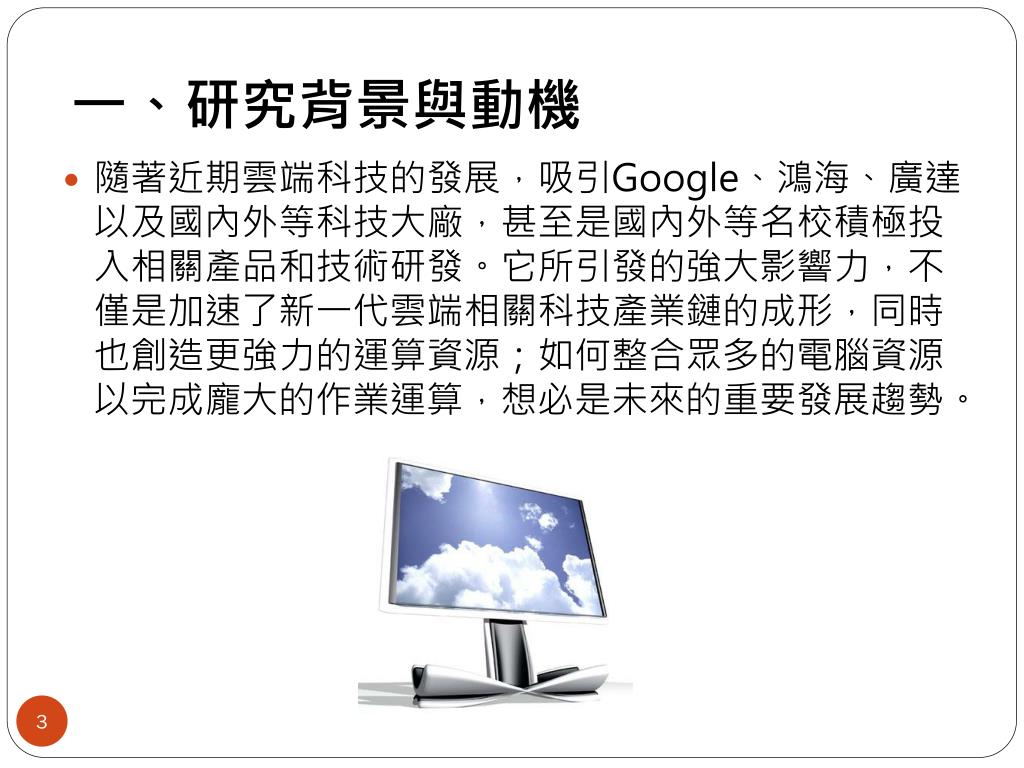

一、研究背景與動機具單一登入介面整合分散式運算與虛擬化資源之雲端服務

  • 隨著近期雲端科技的發展,吸引Google、鴻海、廣達以及國內外等科技大廠,甚至是國內外等名校積極投入相關產品和技術研發。它所引發的強大影響力,不僅是加速了新一代雲端相關科技產業鏈的成形,同時也創造更強力的運算資源;如何整合眾多的電腦資源以完成龐大的作業運算,想必是未來的重要發展趨勢。


二、研究目的具單一登入介面整合分散式運算與虛擬化資源之雲端服務

(1)、提供單一登入系統整合所有之服務

(2)、虛擬機器的架設與使用並自動化虛 擬機服務

(3)、基於自動化虛擬機提供分散式運算系 統

(4)、提供多元平台整合的雲端儲存環境與 資料備份與安全


三、開發環境具單一登入介面整合分散式運算與虛擬化資源之雲端服務

硬體部分:

IBM X3650 M3 * 1

IBM X3650 M2 * 1

ACER Personal PC * 20

Storage Server 22T * 1

5

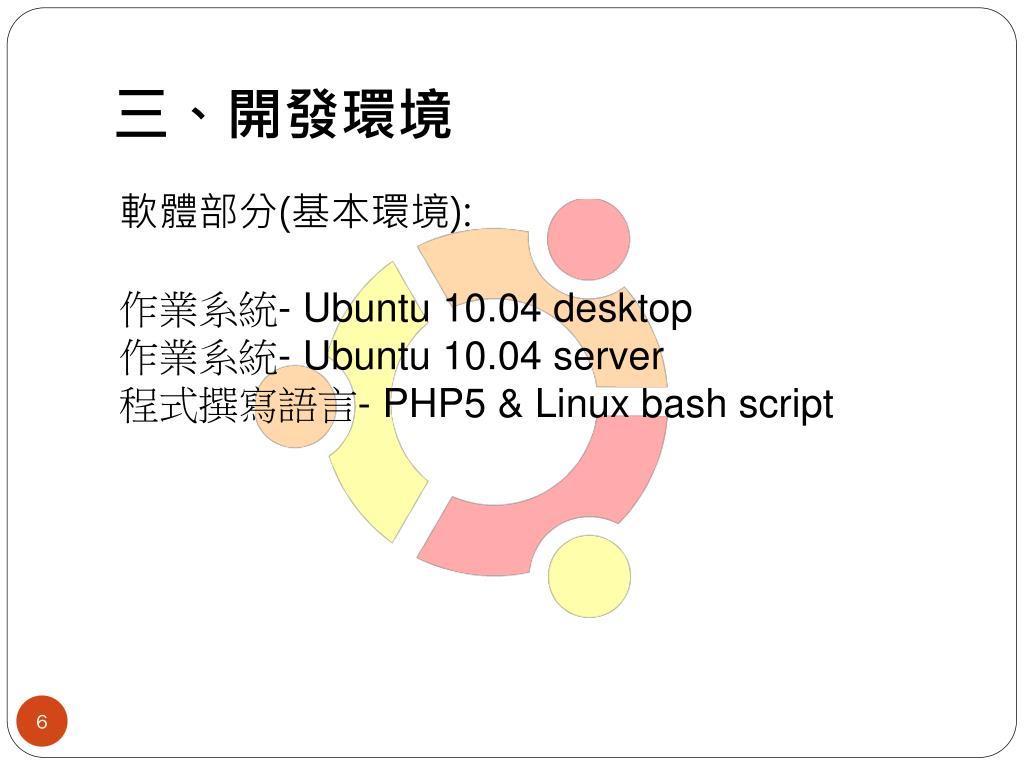

三、開發環境具單一登入介面整合分散式運算與虛擬化資源之雲端服務

軟體部分(基本環境):

作業系統- Ubuntu 10.04 desktop

作業系統- Ubuntu 10.04 server

程式撰寫語言- PHP5 & Linux bash script

6


三、開發環境具單一登入介面整合分散式運算與虛擬化資源之雲端服務

軟體部分(虛擬化軟體):

KVM - Hypervisor

Opennebula - VM Manager tool

SSH - Secure Shell

Hadoop – 分散式運算

7

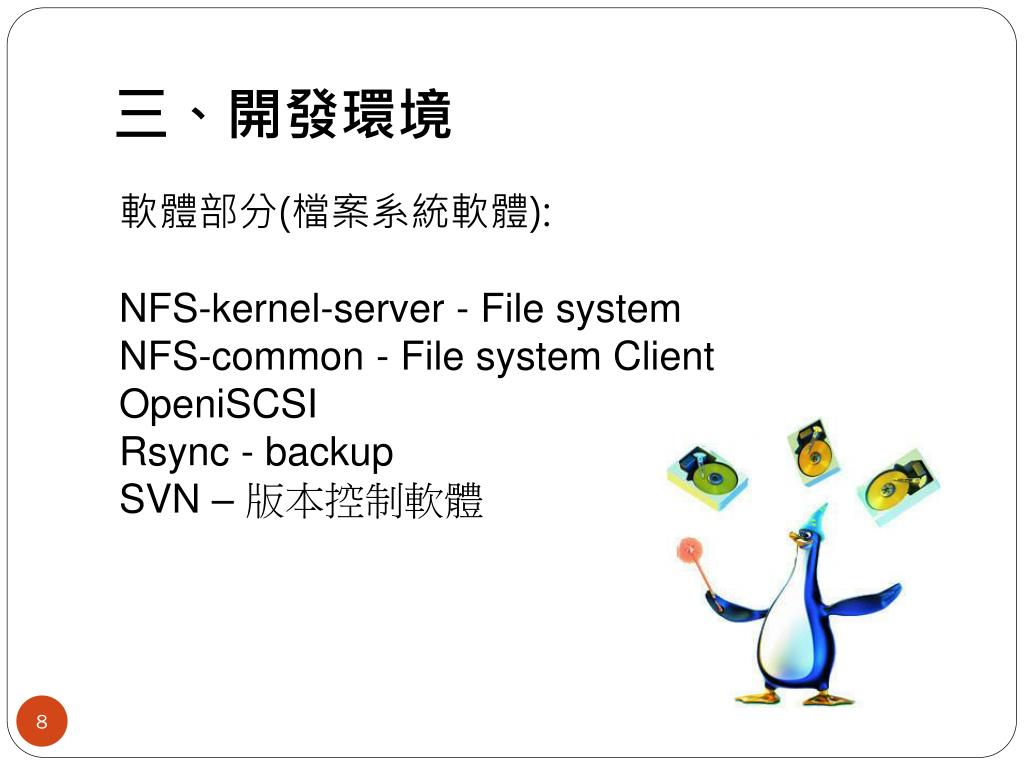

三、開發環境具單一登入介面整合分散式運算與虛擬化資源之雲端服務

軟體部分(檔案系統軟體):

NFS-kernel-server- File system

NFS-common- File system Client

OpeniSCSI

Rsync - backup

SVN – 版本控制軟體

8

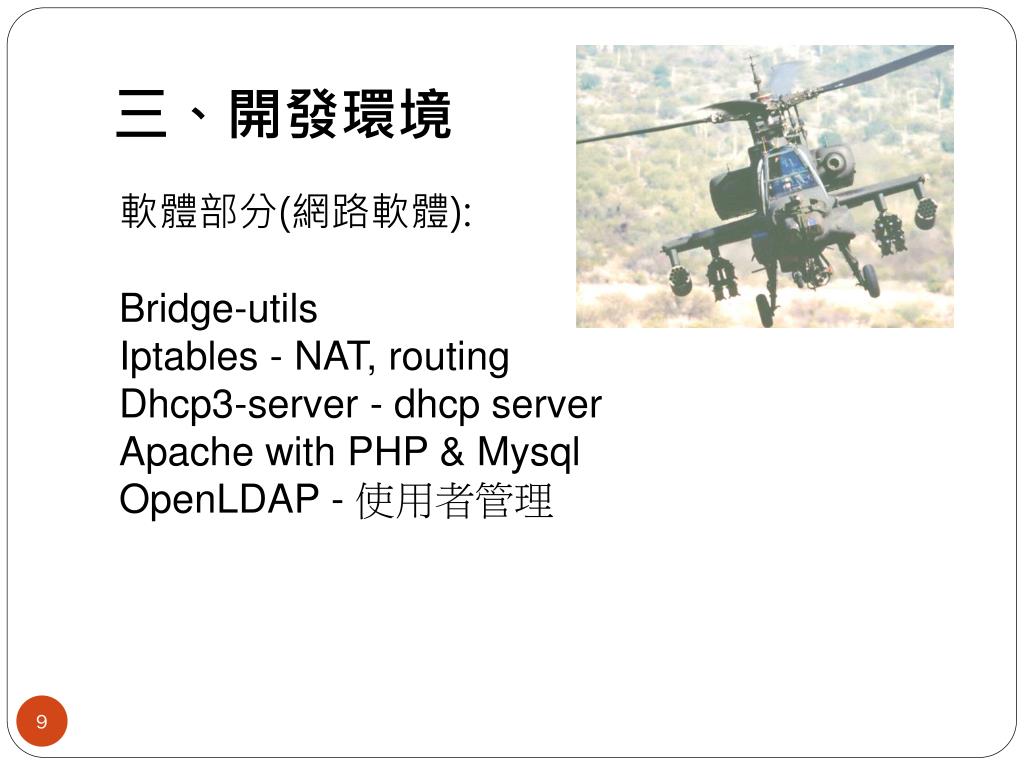

三、開發環境具單一登入介面整合分散式運算與虛擬化資源之雲端服務

軟體部分(網路軟體):

Bridge-utils

Iptables - NAT, routing

Dhcp3-server- dhcp server

Apache with PHP & Mysql

OpenLDAP - 使用者管理

9

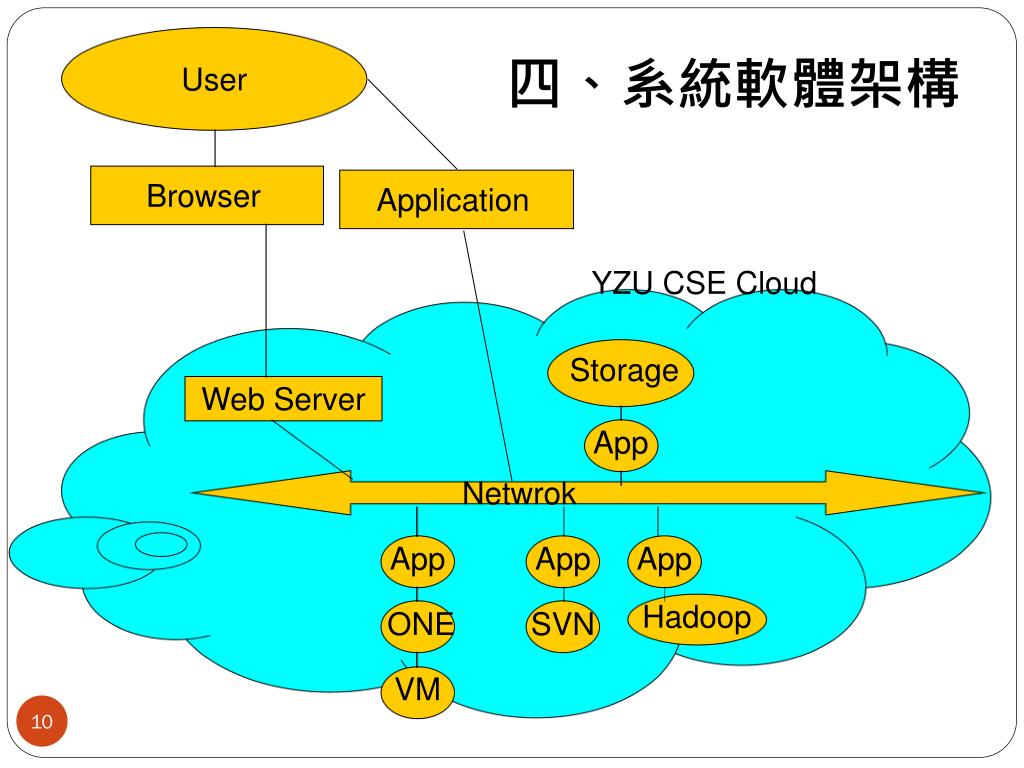

四、系統軟體架構具單一登入介面整合分散式運算與虛擬化資源之雲端服務

User

Browser

Application

YZU CSE Cloud

Storage

Web Server

App

Netwrok

App

App

App

Hadoop

ONE

SVN

VM

10

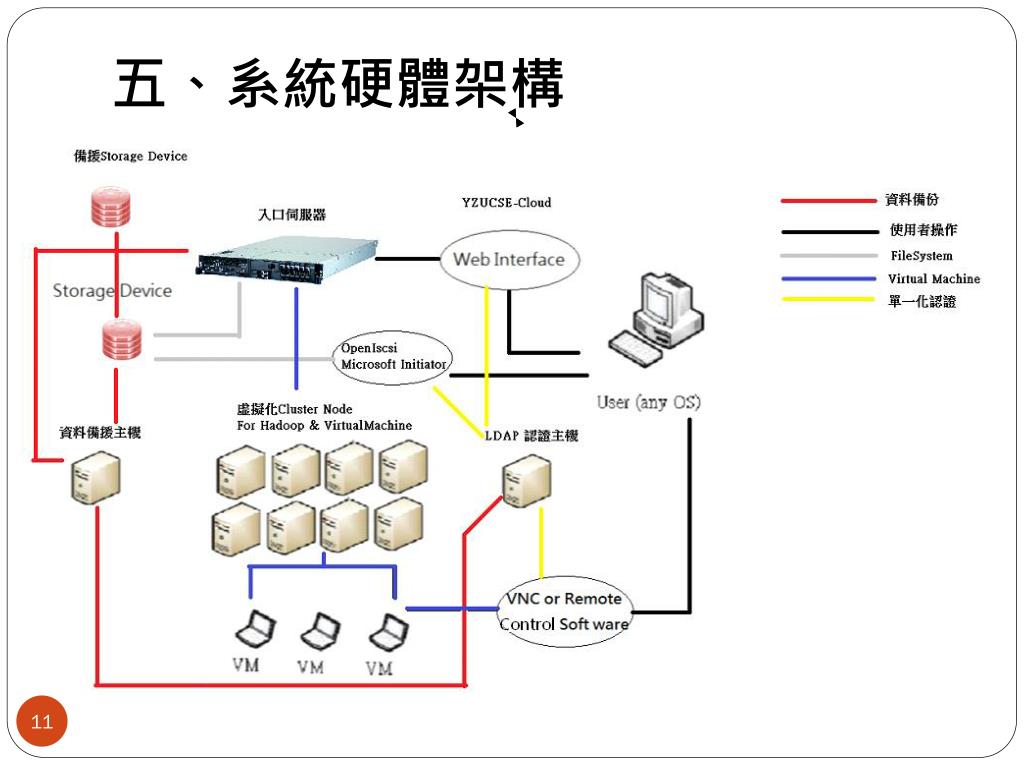

五、系統硬體架構具單一登入介面整合分散式運算與虛擬化資源之雲端服務

11

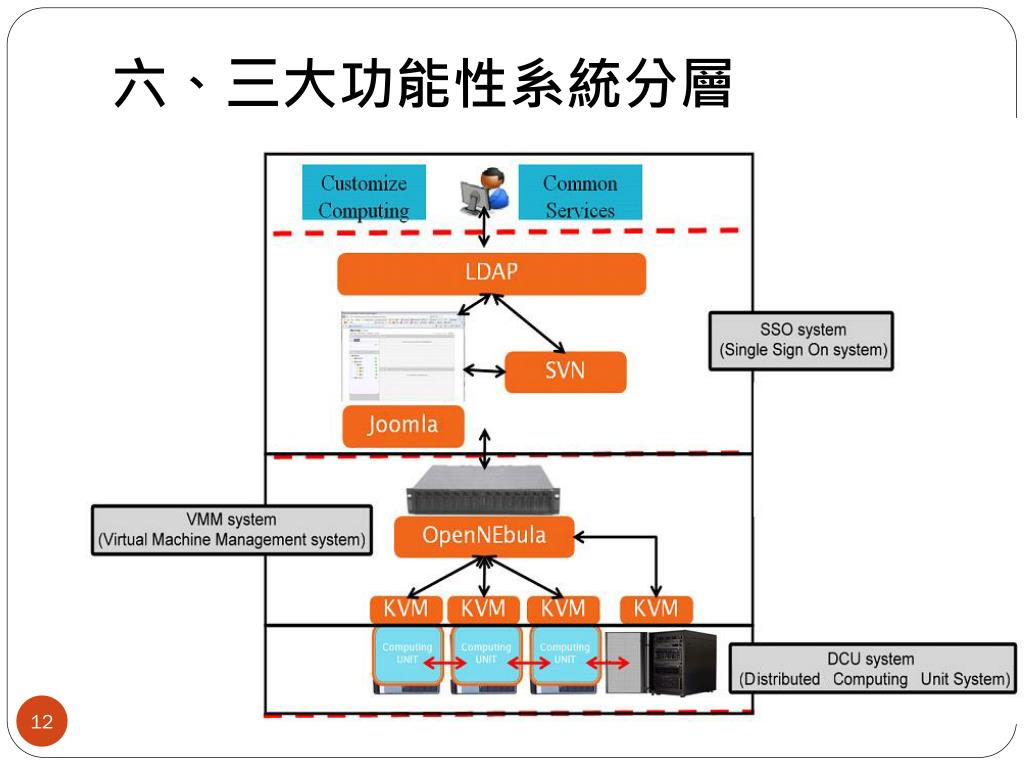

六、三大功能性系統分層具單一登入介面整合分散式運算與虛擬化資源之雲端服務


具單一登入介面整合分散式運算與虛擬化資源之雲端服務、系統各層詳細

13


Virtualization Software illustration具單一登入介面整合分散式運算與虛擬化資源之雲端服務

14


Web Site具單一登入介面整合分散式運算與虛擬化資源之雲端服務

Apache Server

FRONT-END

Storage

Server

ONED

DATA

DATA

SSH

Open-iSCSI

NFS

Node Cluster

Node

NFS

SSH

DATA

Hypervisor(KVM)

15


Virtualization Network illustration具單一登入介面整合分散式運算與虛擬化資源之雲端服務

16


CSE Gateway具單一登入介面整合分散式運算與虛擬化資源之雲端服務

140.138.144.254

Internet

VM Gateway

140.138.144.226

DHCP Server

Network

Interface

Bridge

VM

17


Virtualization Automatic Control具單一登入介面整合分散式運算與虛擬化資源之雲端服務

18


19具單一登入介面整合分散式運算與虛擬化資源之雲端服務


VM System Demo具單一登入介面整合分散式運算與虛擬化資源之雲端服務

20


選擇具單一登入介面整合分散式運算與虛擬化資源之雲端服務Create VirtualMachine功能

21

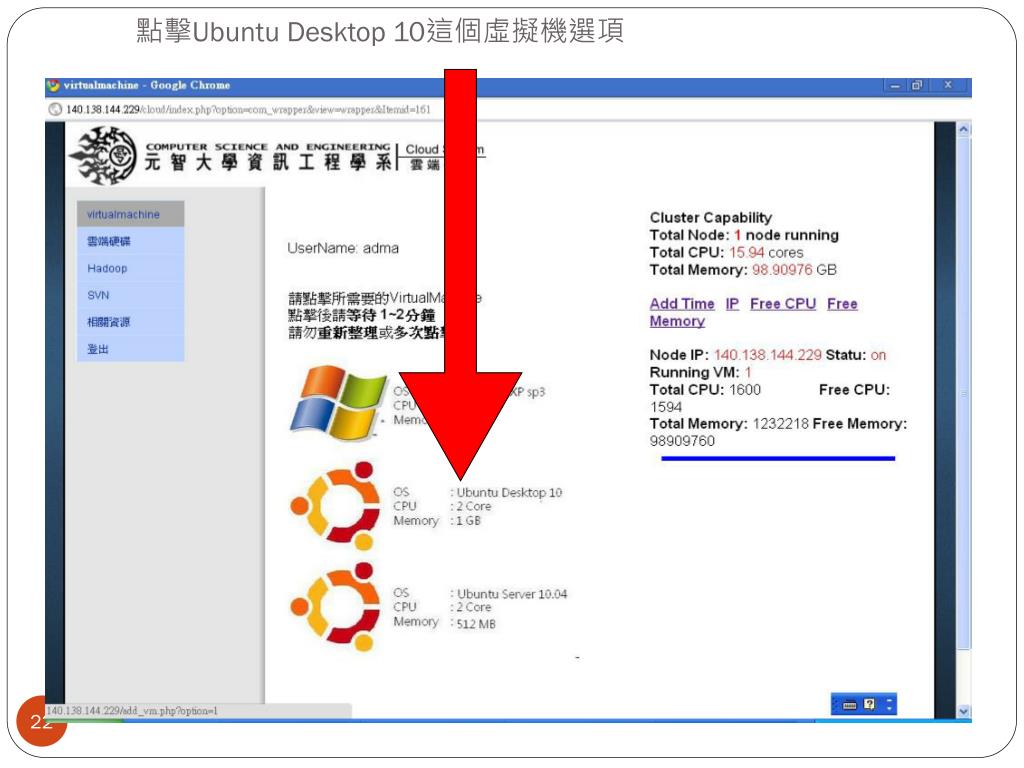

點擊具單一登入介面整合分散式運算與虛擬化資源之雲端服務Ubuntu Desktop 10這個虛擬機選項

22


根據所得到的資料 連線使用虛擬機具單一登入介面整合分散式運算與虛擬化資源之雲端服務

23

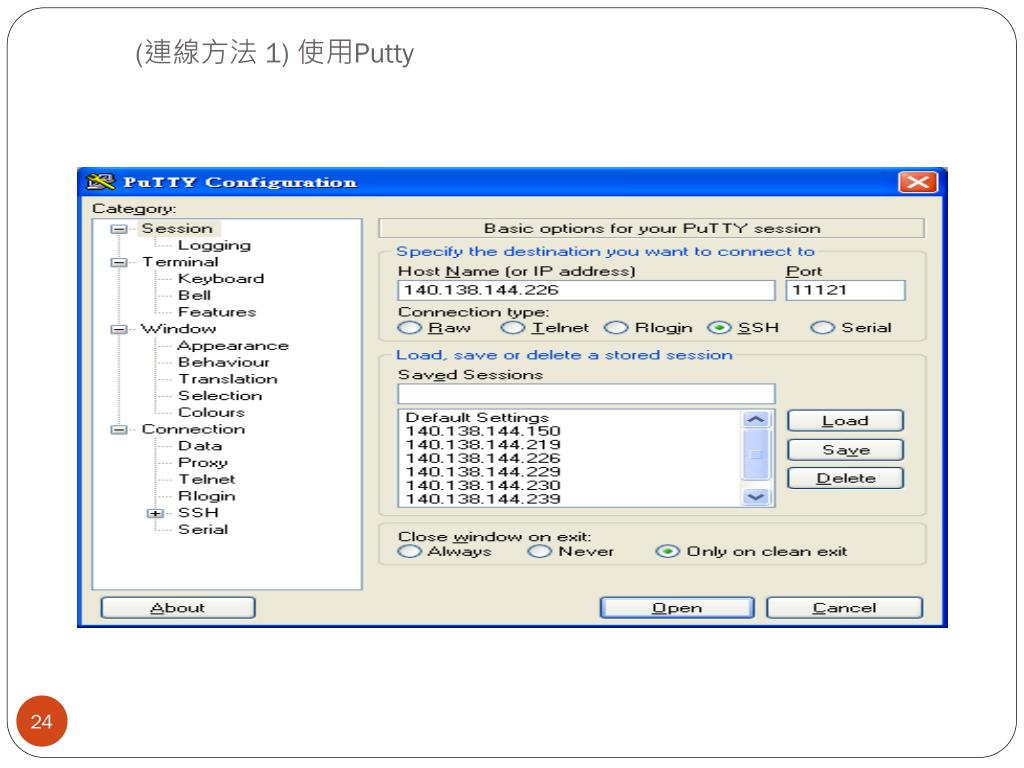

(具單一登入介面整合分散式運算與虛擬化資源之雲端服務連線方法 1) 使用Putty

24

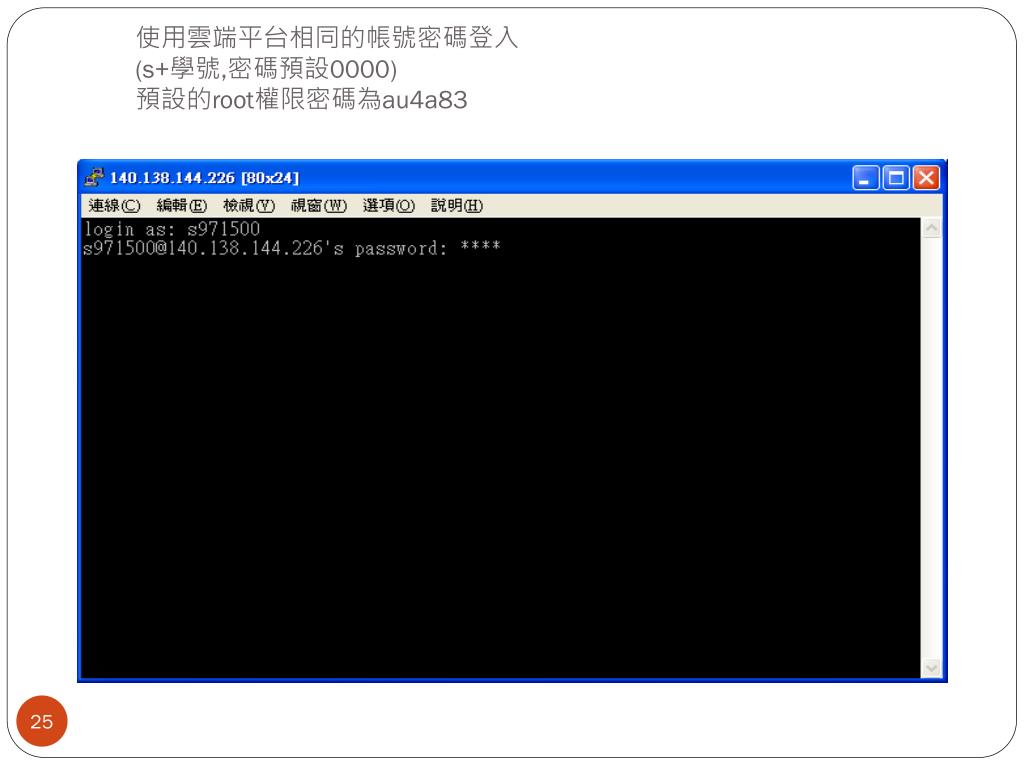

使用雲端平台相同的帳號密碼登入具單一登入介面整合分散式運算與虛擬化資源之雲端服務(s+學號,密碼預設0000)預設的root權限密碼為au4a83

25

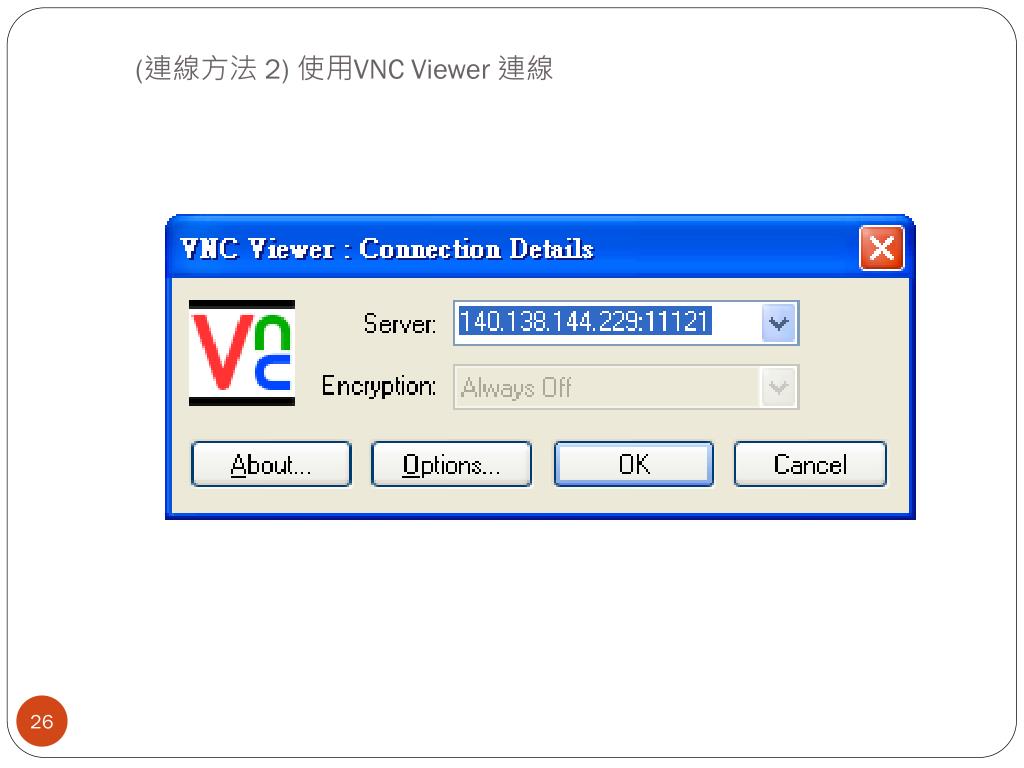

(具單一登入介面整合分散式運算與虛擬化資源之雲端服務連線方法 2) 使用VNC Viewer 連線

26


輸入與雲端平台相同帳號密碼即可登入使用具單一登入介面整合分散式運算與虛擬化資源之雲端服務(帳號:s+學號,密碼預設0000)預設root權限密碼為au4a83

27

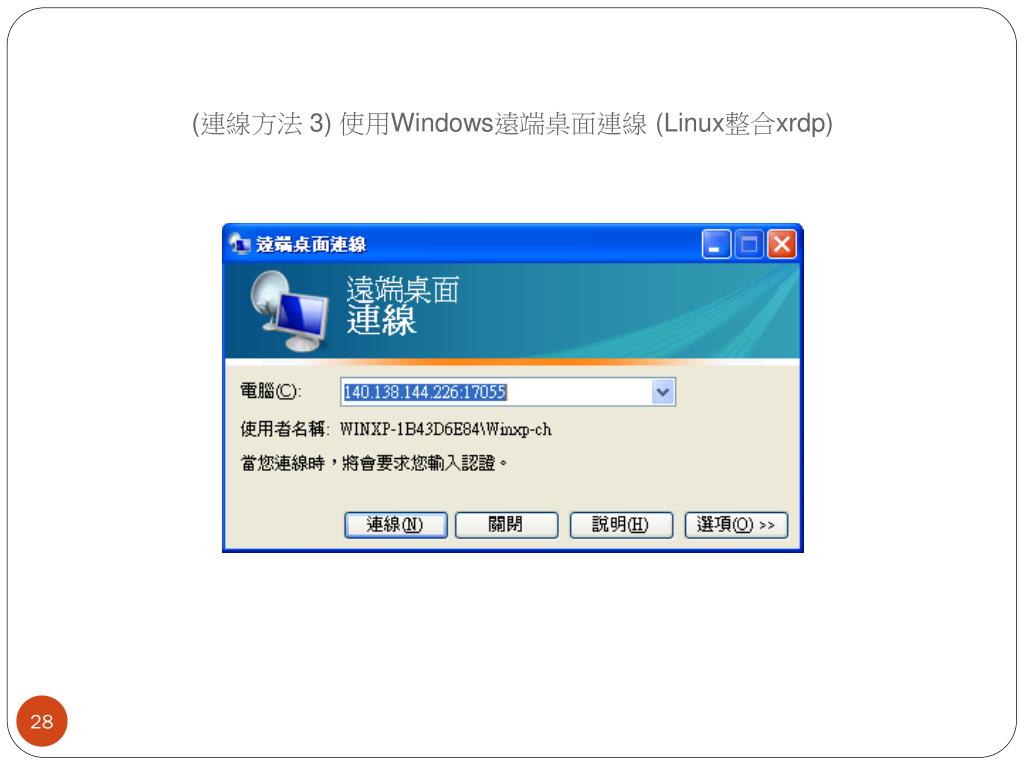

(具單一登入介面整合分散式運算與虛擬化資源之雲端服務連線方法 3) 使用Windows遠端桌面連線 (Linux整合xrdp)

28


29具單一登入介面整合分散式運算與虛擬化資源之雲端服務

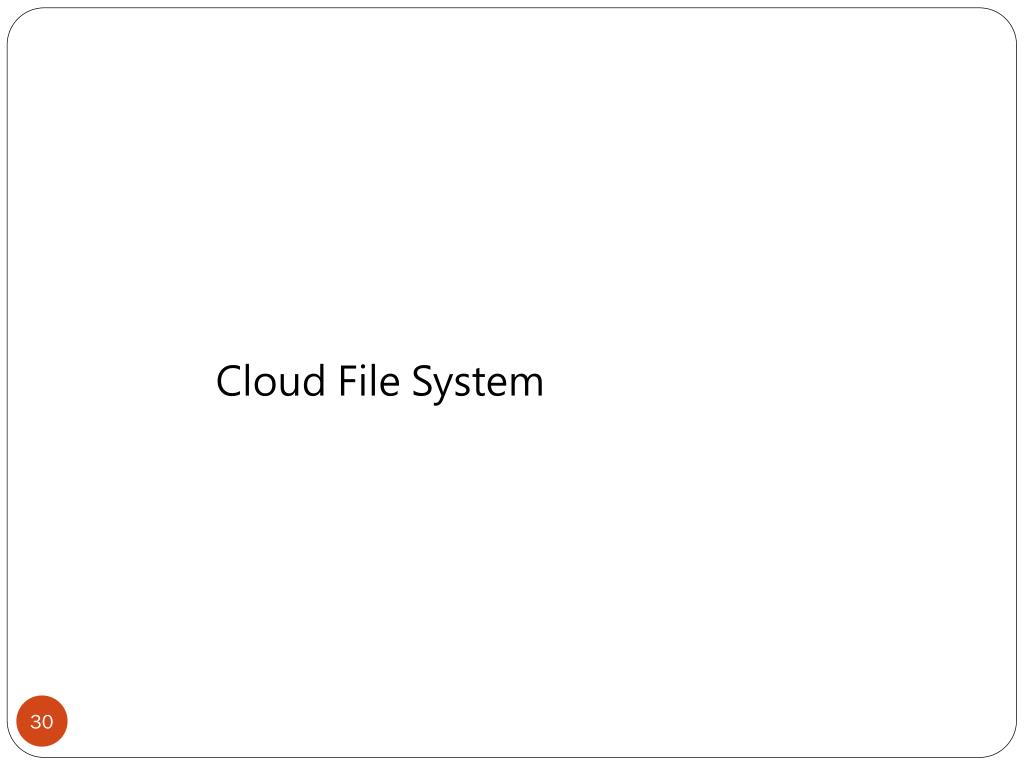

Cloud File System具單一登入介面整合分散式運算與虛擬化資源之雲端服務

30

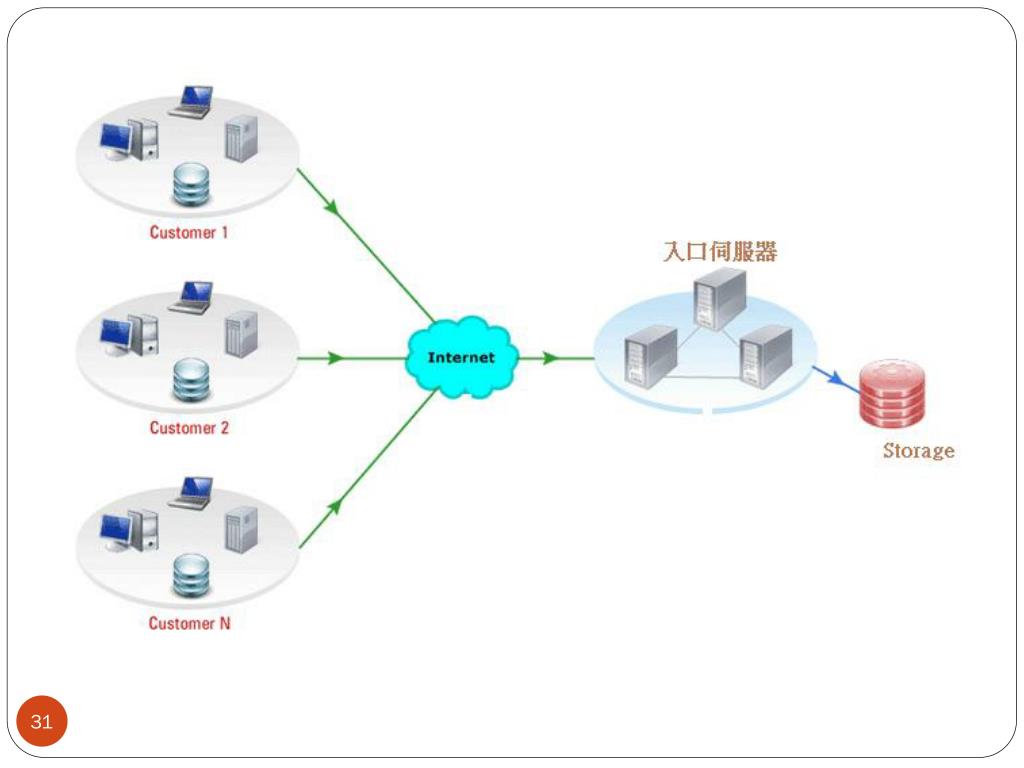

31具單一登入介面整合分散式運算與虛擬化資源之雲端服務

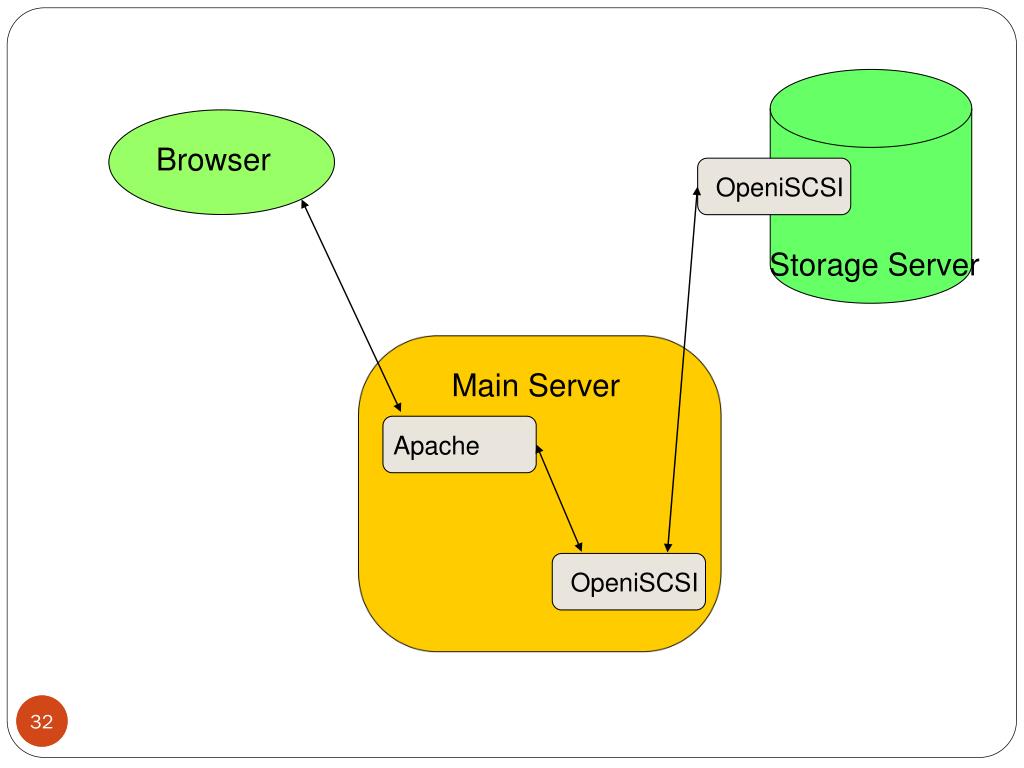

Browser具單一登入介面整合分散式運算與虛擬化資源之雲端服務

OpeniSCSI

Storage Server

Main Server

Apache

OpeniSCSI

32

32

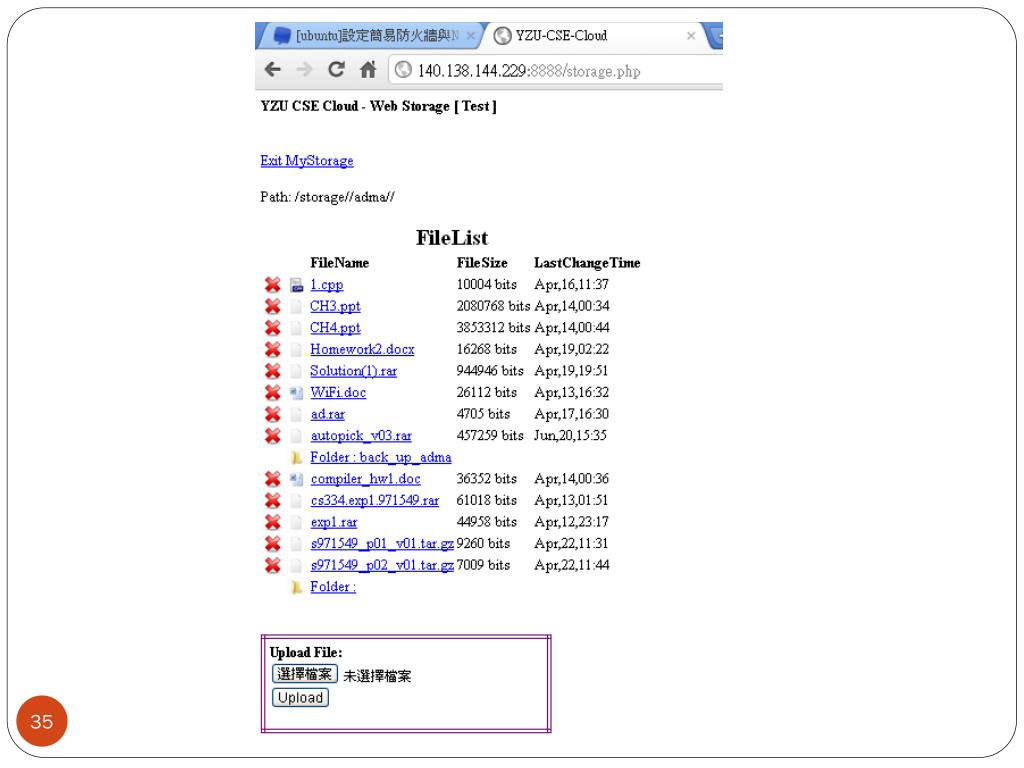

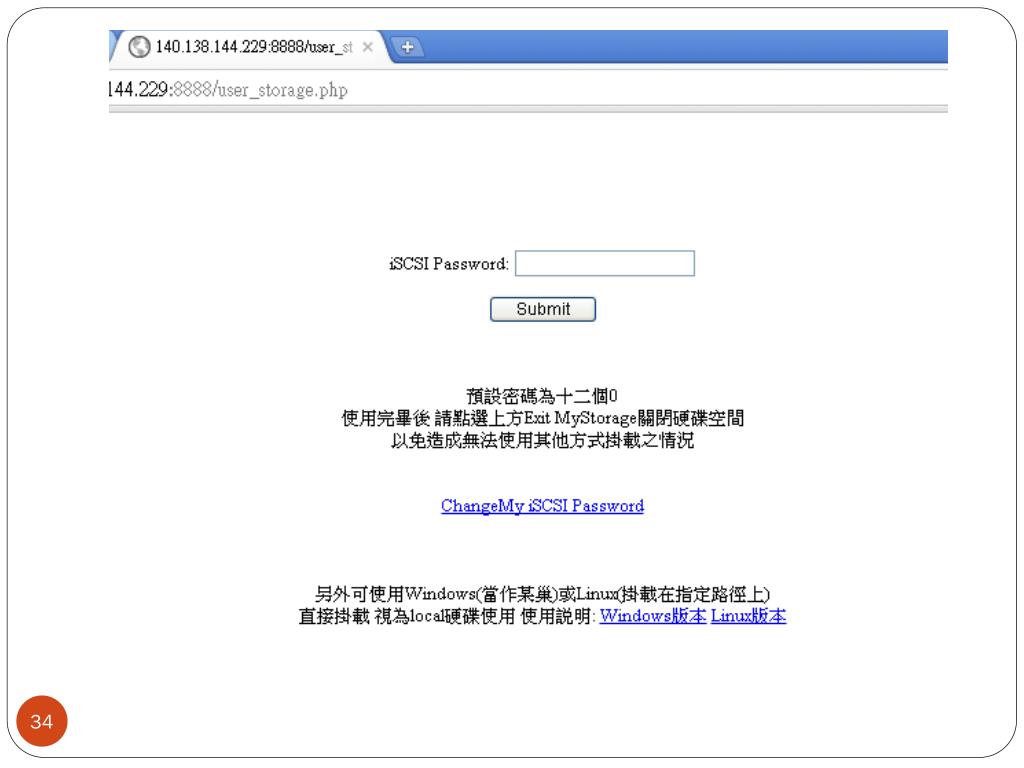

Demo Cloud File System具單一登入介面整合分散式運算與虛擬化資源之雲端服務

33


34具單一登入介面整合分散式運算與虛擬化資源之雲端服務


35具單一登入介面整合分散式運算與虛擬化資源之雲端服務


雲端儲存空間 具單一登入介面整合分散式運算與虛擬化資源之雲端服務on SmartPhone

36

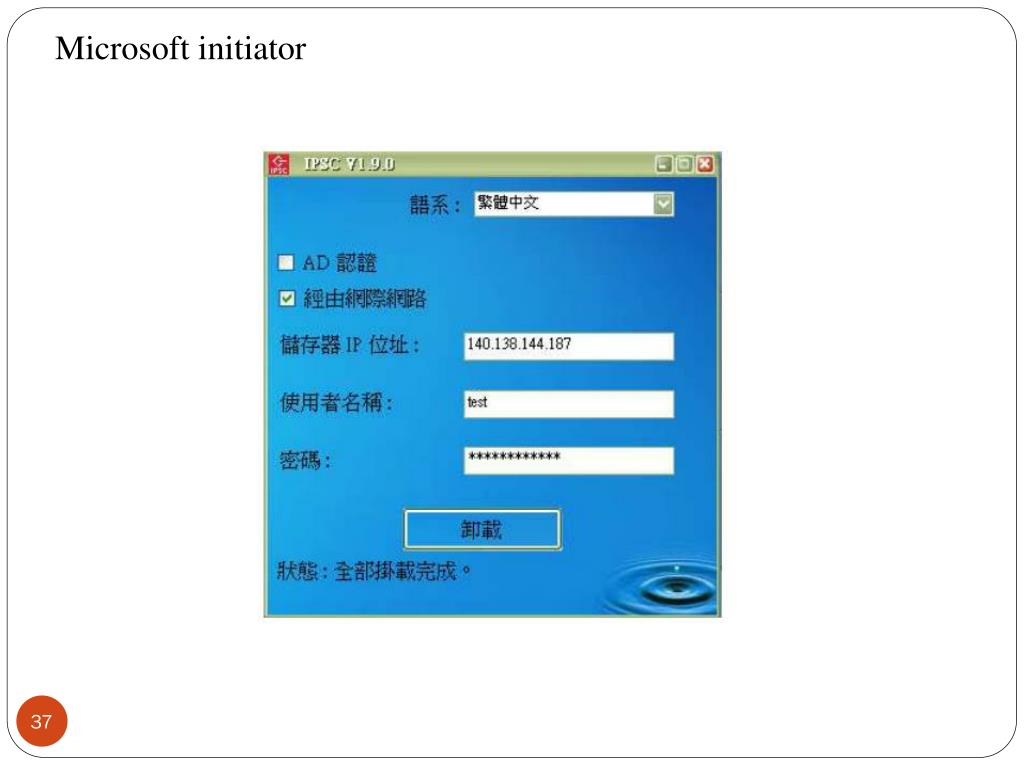

Microsoft initiator具單一登入介面整合分散式運算與虛擬化資源之雲端服務

37

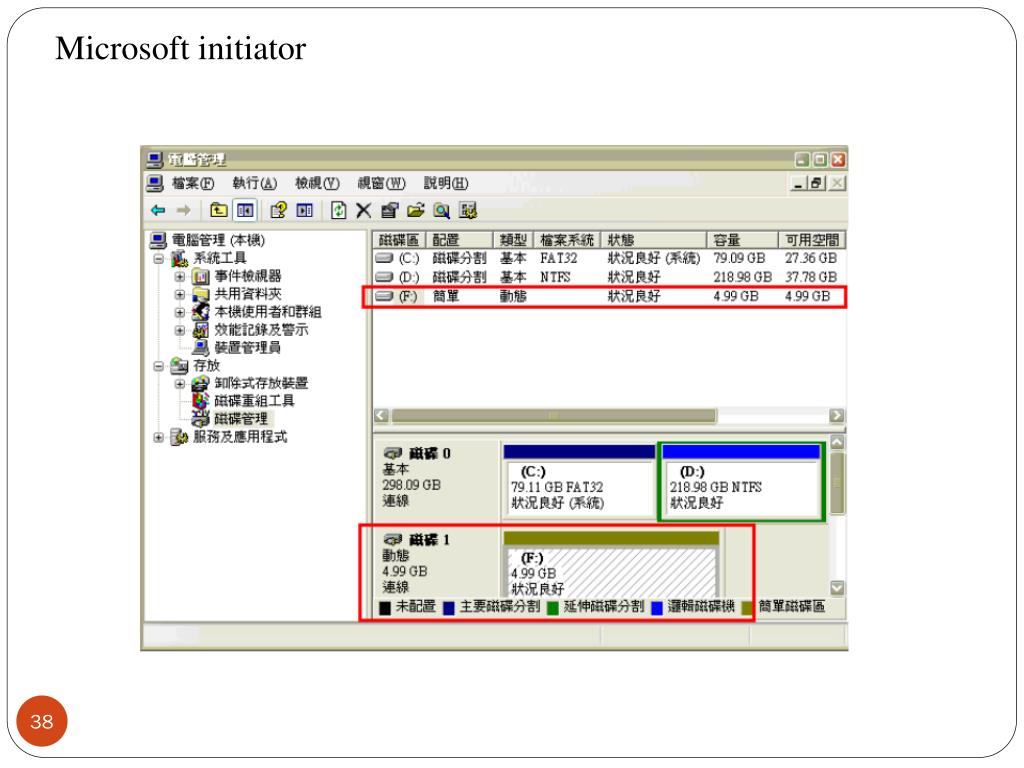

Microsoft initiator具單一登入介面整合分散式運算與虛擬化資源之雲端服務

38

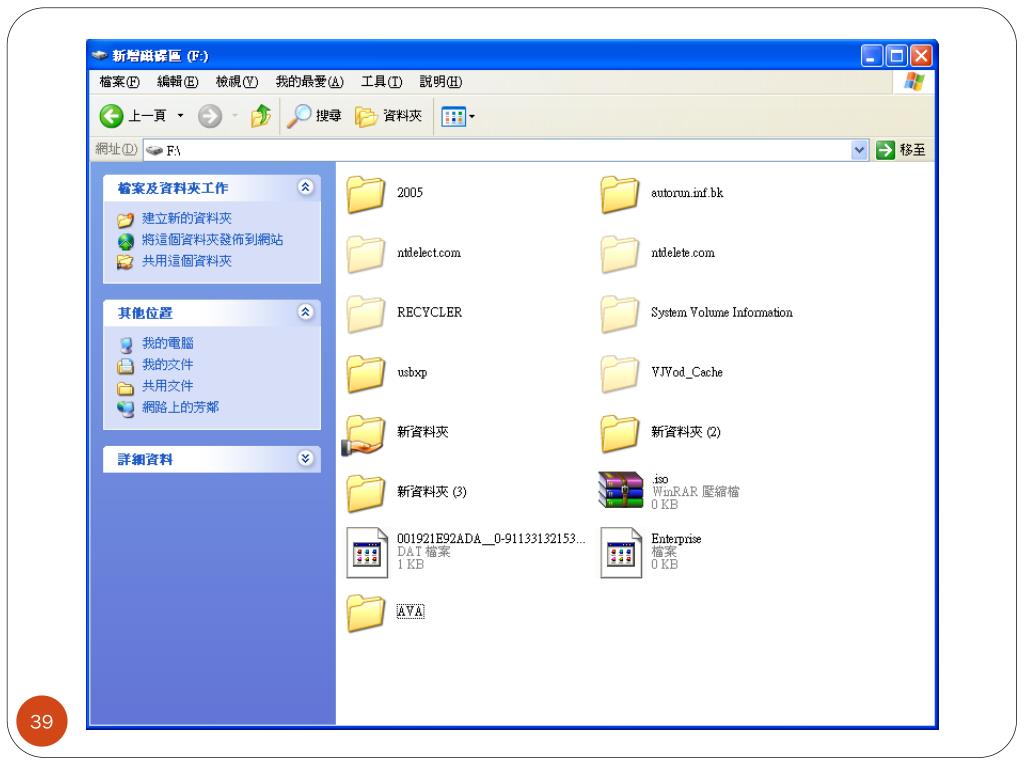

39具單一登入介面整合分散式運算與虛擬化資源之雲端服務

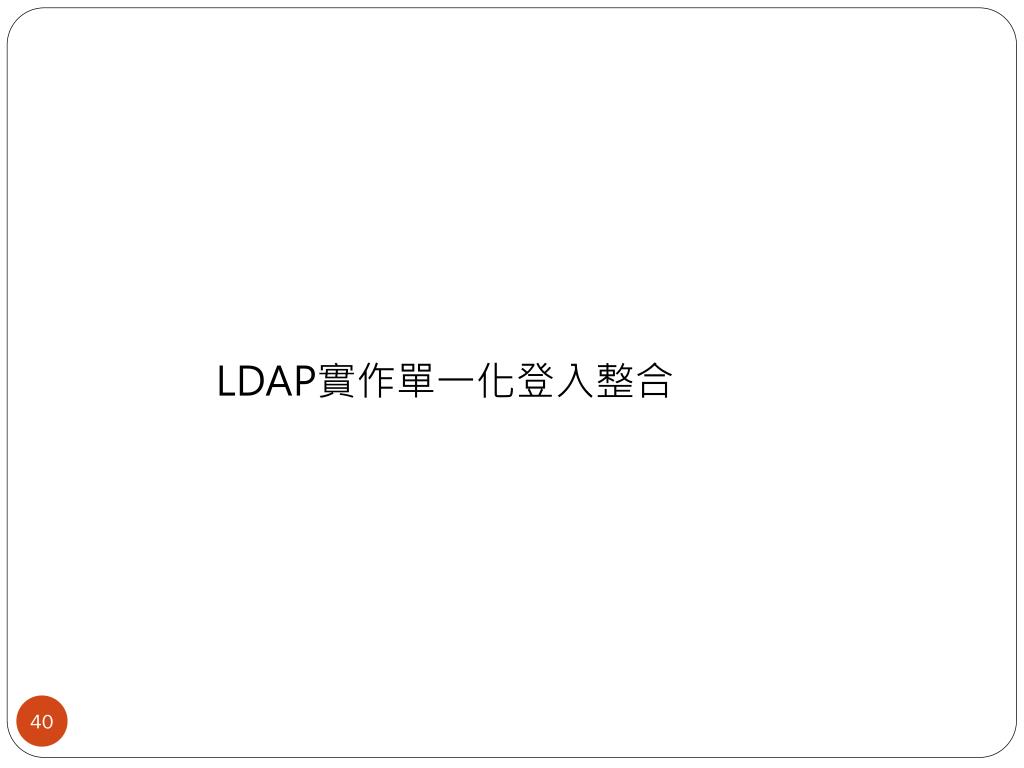

LDAP具單一登入介面整合分散式運算與虛擬化資源之雲端服務實作單一化登入整合

40


透過同一組帳號密碼,可用於具單一登入介面整合分散式運算與虛擬化資源之雲端服務

1.登入雲端平台

2.在網頁版雲端儲存環境的登入使用

3.Hadoop分散式運算環境之使用

4.VirtualMachine的要求與使用

5.VirtualMachine OS的使用者帳號密碼

6.利用iSCSI掛載雲端硬碟空間到

作業系統上使用時的帳號密碼

41

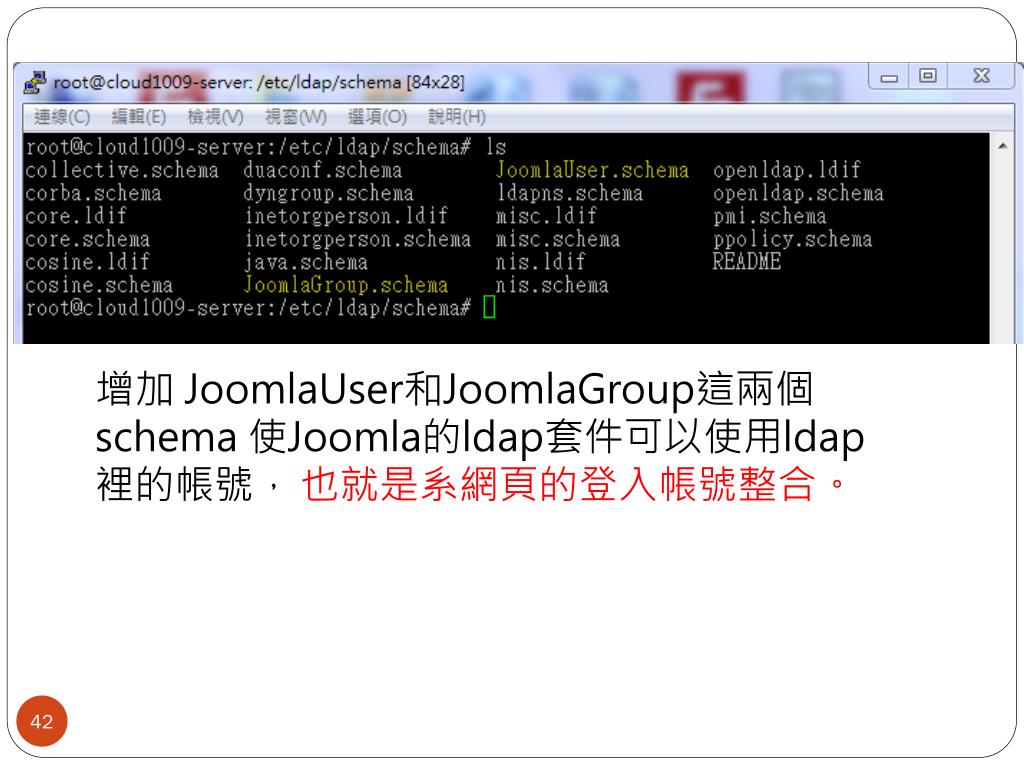

增加 具單一登入介面整合分散式運算與虛擬化資源之雲端服務JoomlaUser和JoomlaGroup這兩個schema 使Joomla的ldap套件可以使用ldap 裡的帳號,也就是系網頁的登入帳號整合。

42

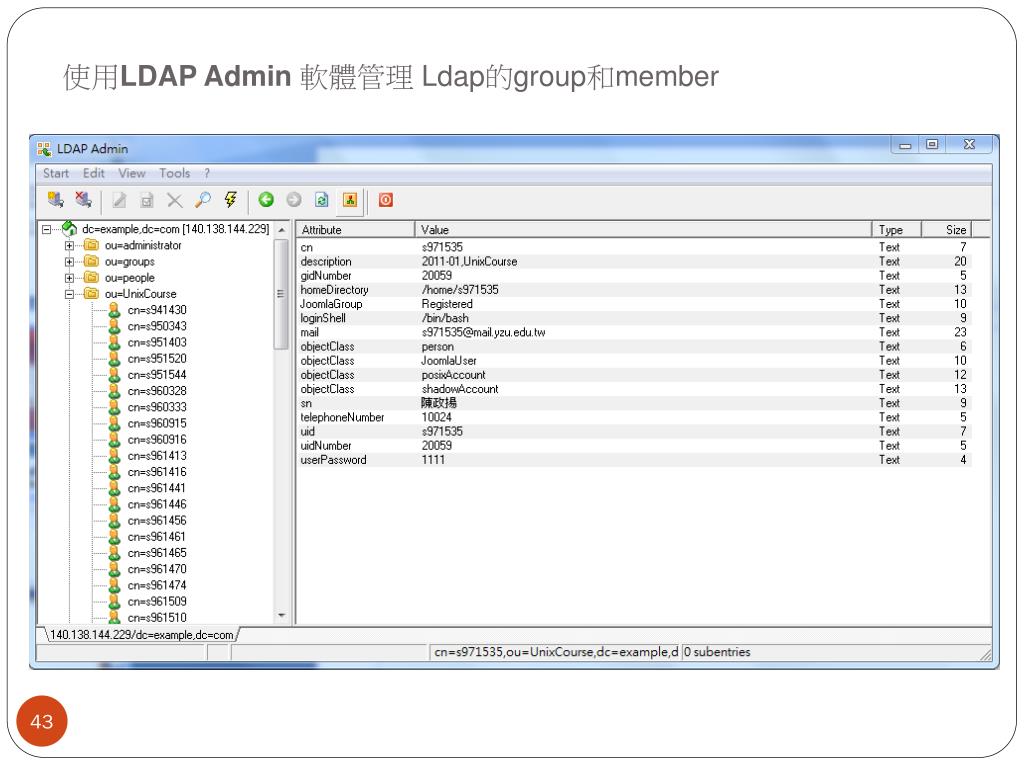

使用具單一登入介面整合分散式運算與虛擬化資源之雲端服務LDAP Admin 軟體管理 Ldap的group和member

43

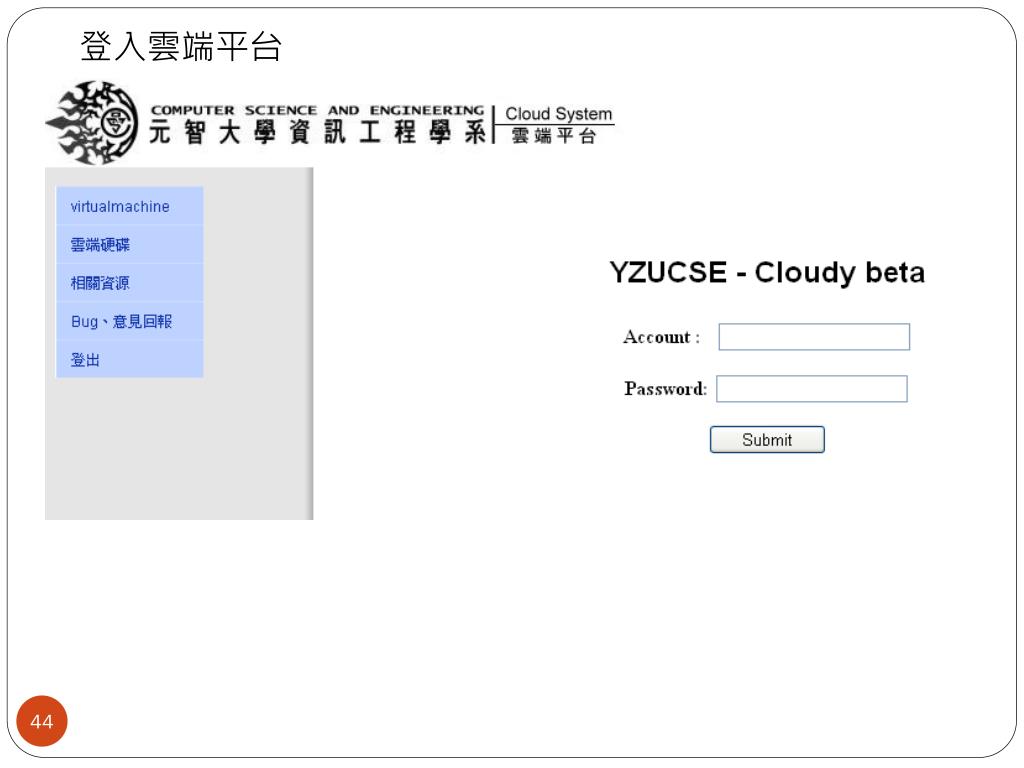

登入雲端平台具單一登入介面整合分散式運算與虛擬化資源之雲端服務

44

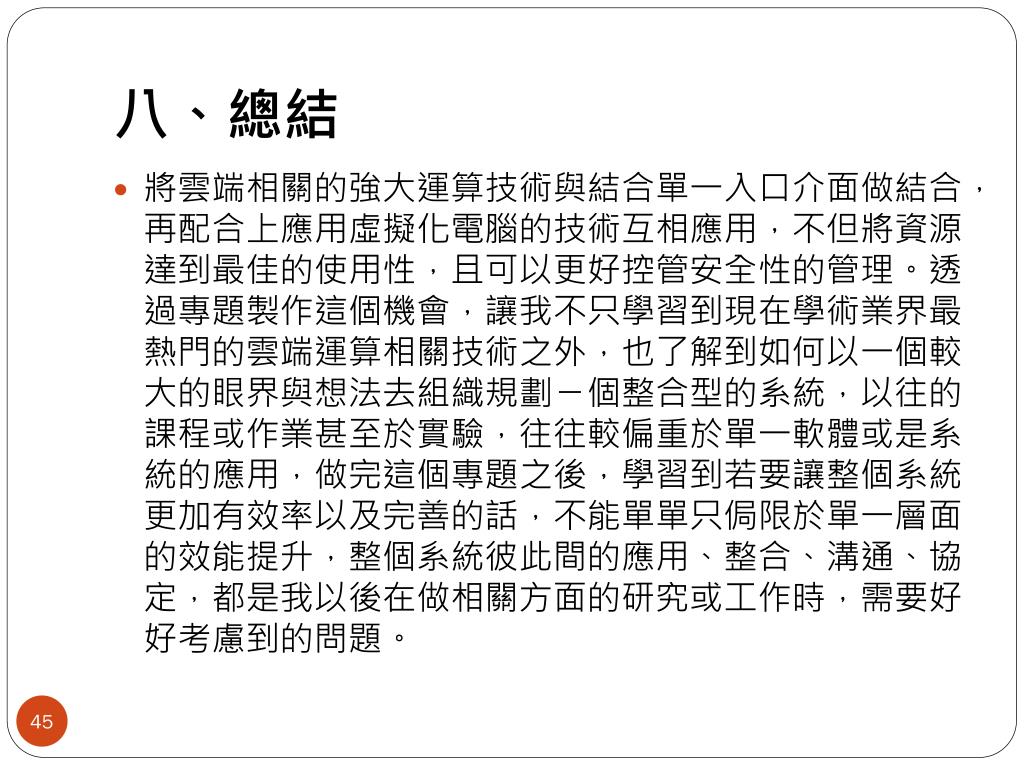

八、總結具單一登入介面整合分散式運算與虛擬化資源之雲端服務

  • 將雲端相關的強大運算技術與結合單一入口介面做結合,再配合上應用虛擬化電腦的技術互相應用,不但將資源達到最佳的使用性,且可以更好控管安全性的管理。透過專題製作這個機會,讓我不只學習到現在學術業界最熱門的雲端運算相關技術之外,也了解到如何以一個較大的眼界與想法去組織規劃ㄧ個整合型的系統,以往的課程或作業甚至於實驗,往往較偏重於單一軟體或是系統的應用,做完這個專題之後,學習到若要讓整個系統更加有效率以及完善的話,不能單單只侷限於單一層面的效能提升,整個系統彼此間的應用、整合、溝通、協定,都是我以後在做相關方面的研究或工作時,需要好好考慮到的問題。
