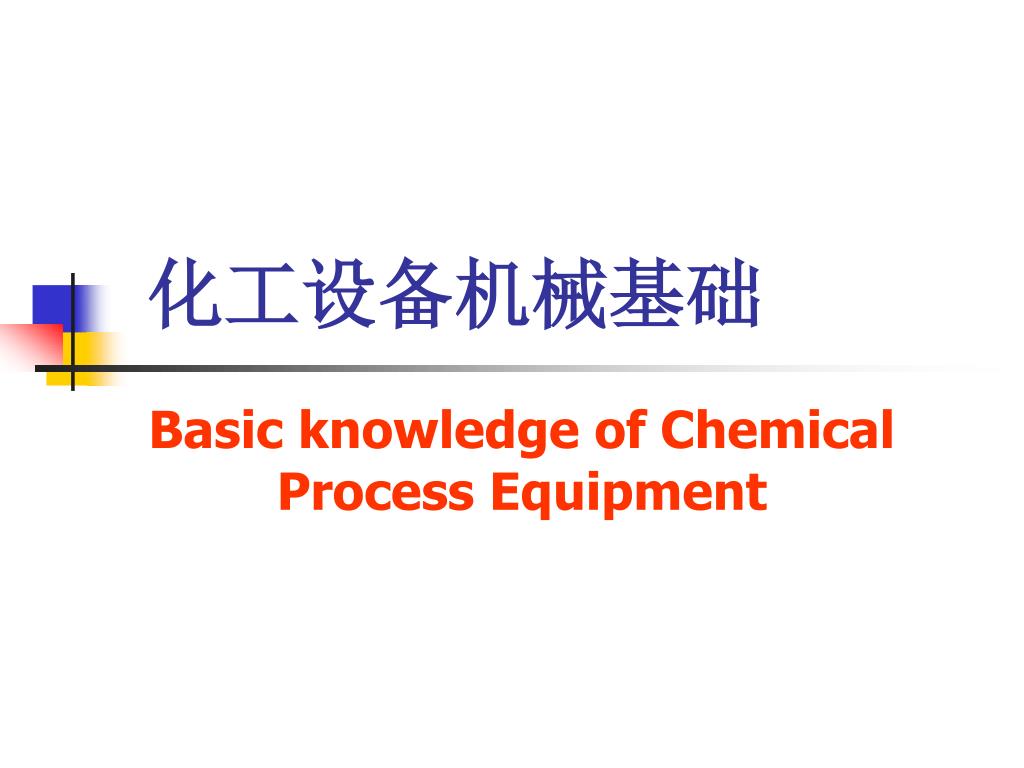

  1. 化工设备机械基础 Basic knowledge of Chemical Process Equipment

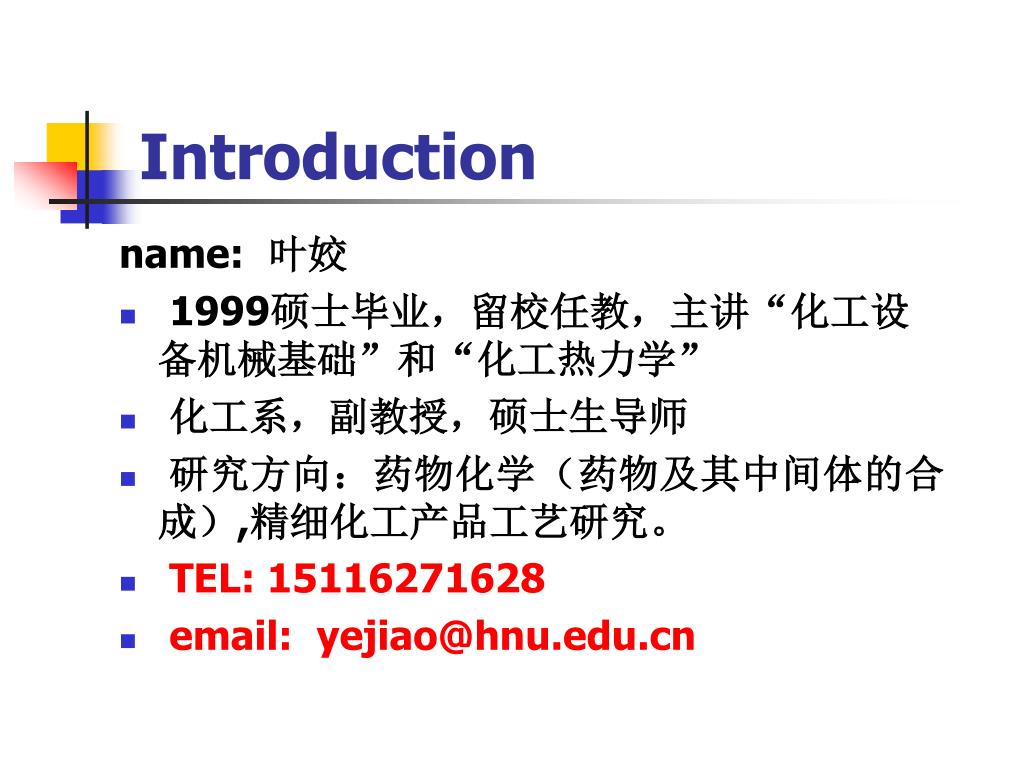

  2. Introduction name: 叶姣 • 1999硕士毕业，留校任教，主讲“化工设备机械基础”和“化工热力学” • 化工系，副教授，硕士生导师 • 研究方向：药物化学（药物及其中间体的合成）,精细化工产品工艺研究。 • TEL: 15116271628 • email: yejiao@hnu.edu.cn

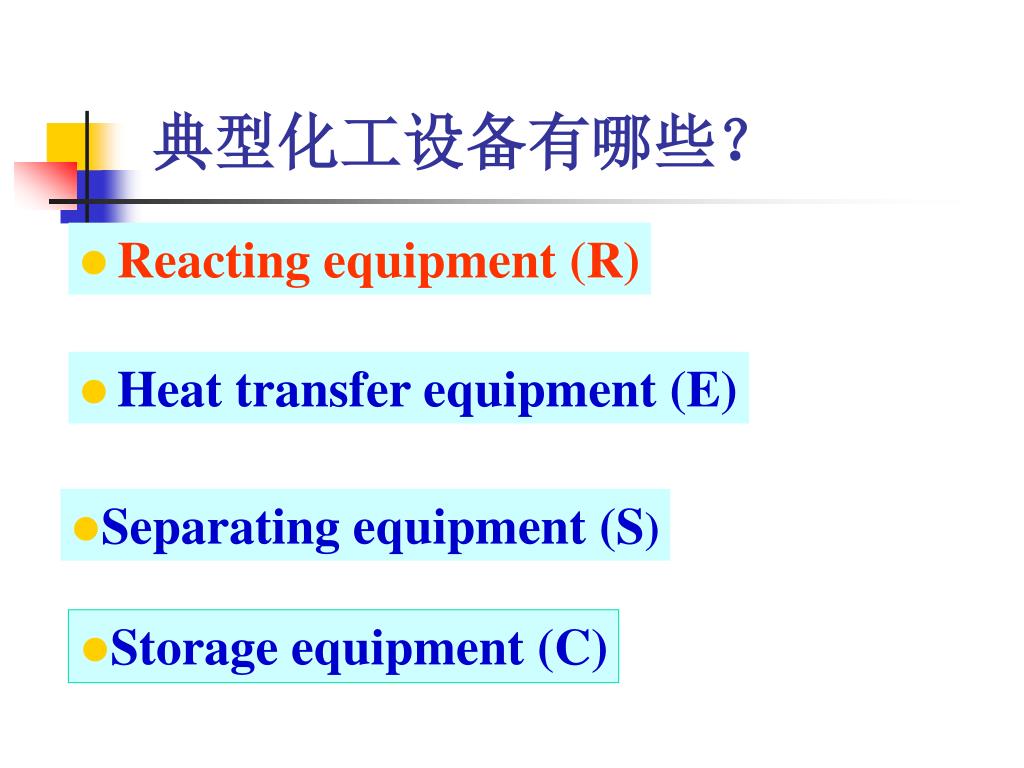

  3. 典型化工设备有哪些？ • Reacting equipment (R) • Heat transfer equipment (E) • Separating equipment (S) • Storage equipment (C)

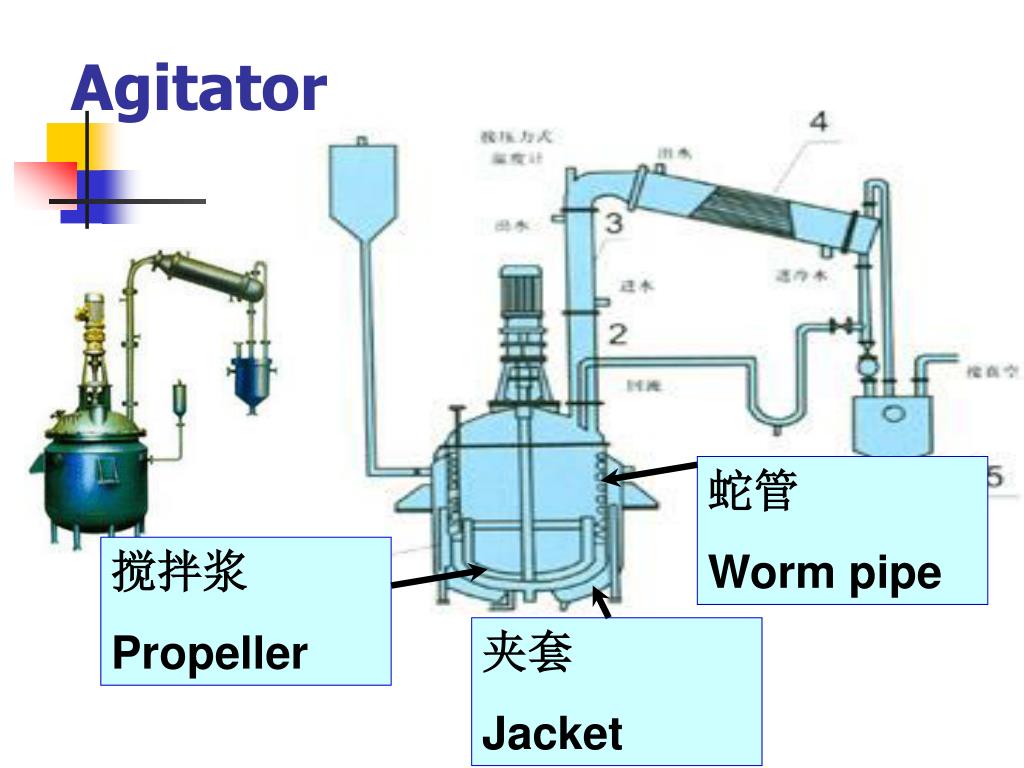

  4. Agitator 蛇管 Worm pipe 搅拌浆 Propeller 夹套 Jacket

  5. Heat exchanger Fixed tubesheet heat exchanger

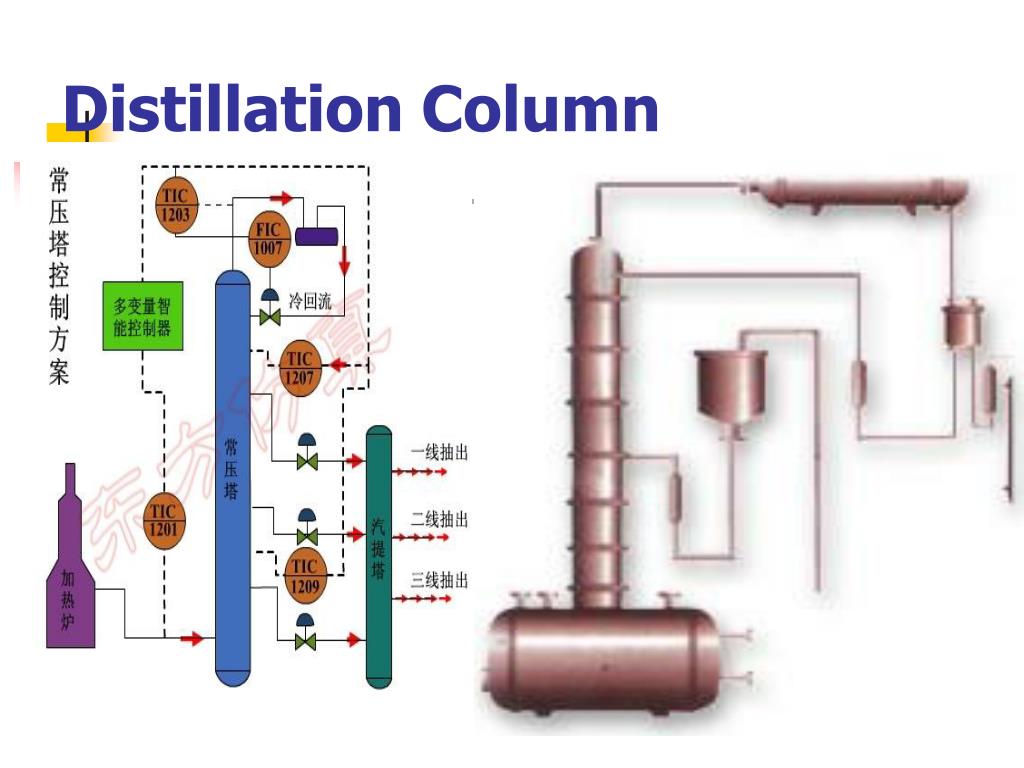

  6. Distillation Column

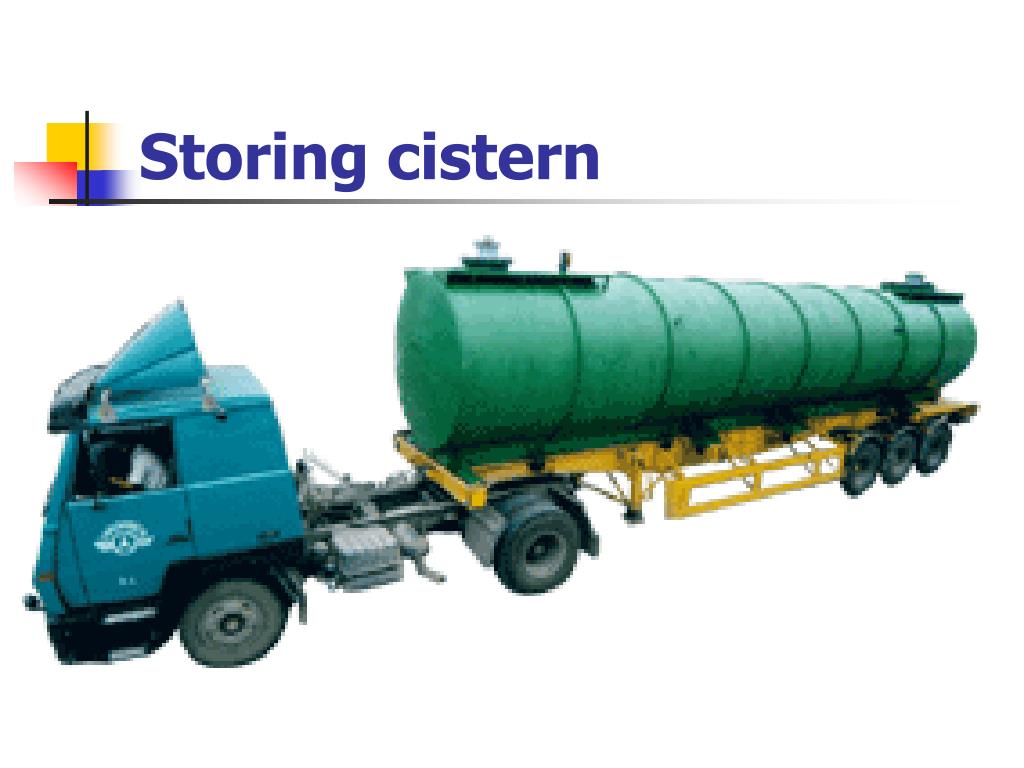

  7. Storing cistern

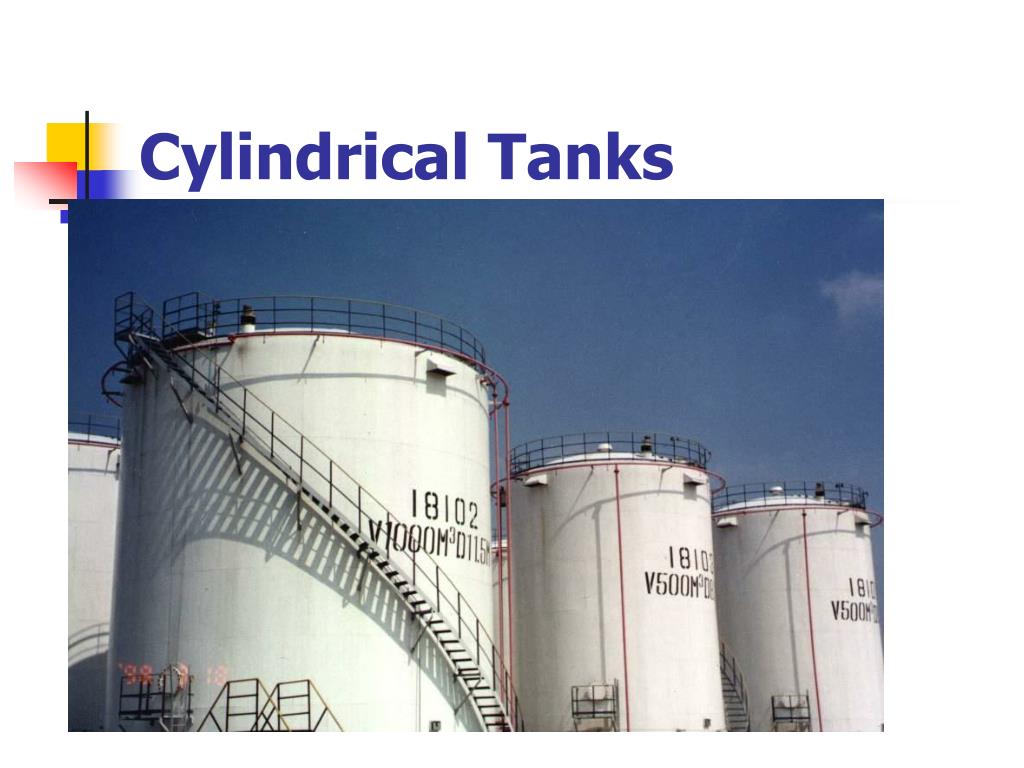

  8. Cylindrical Tanks

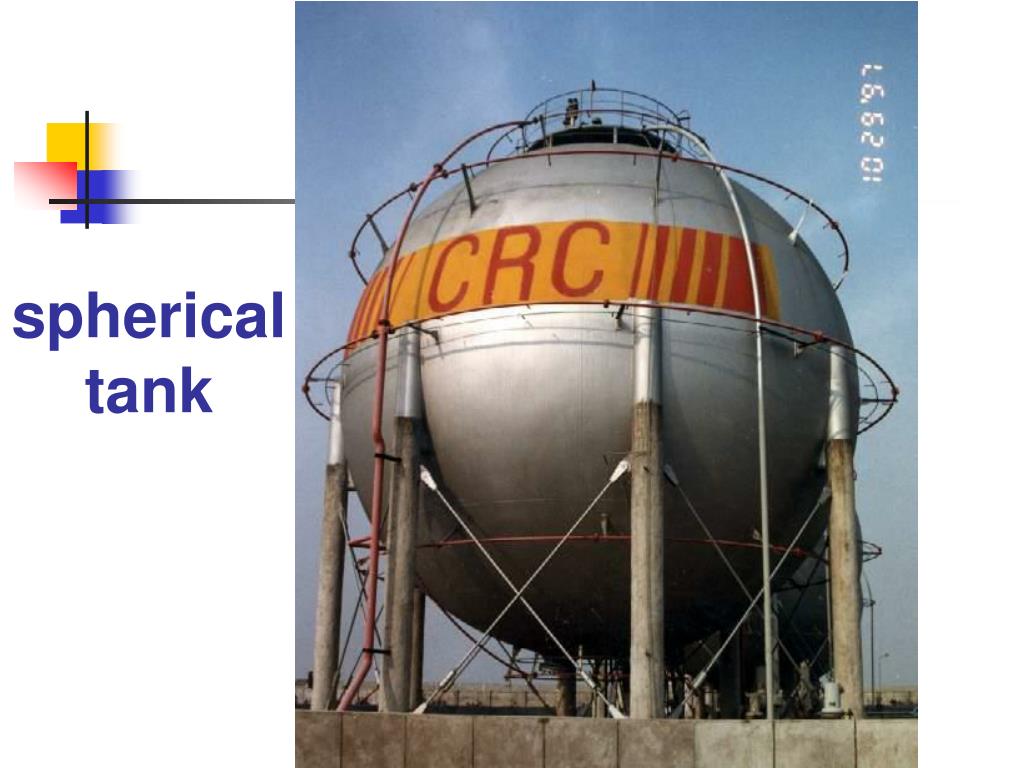

  9. spherical tank

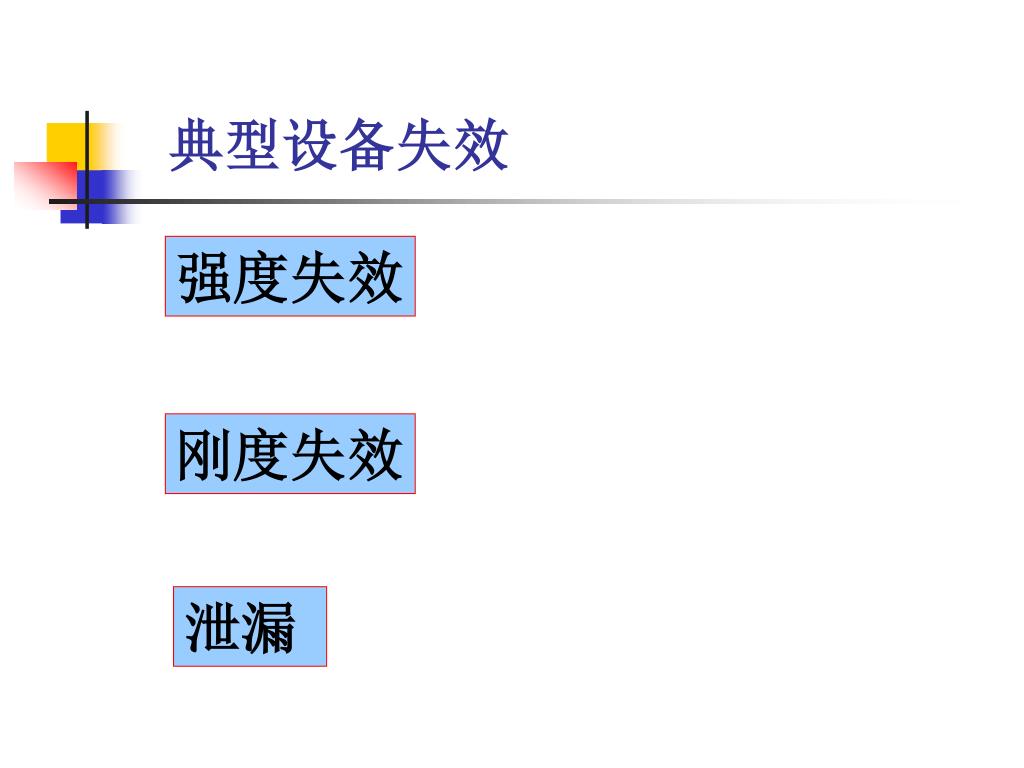

  10. 典型设备失效 强度失效 刚度失效 泄漏

  11. 强度不够，发生爆炸

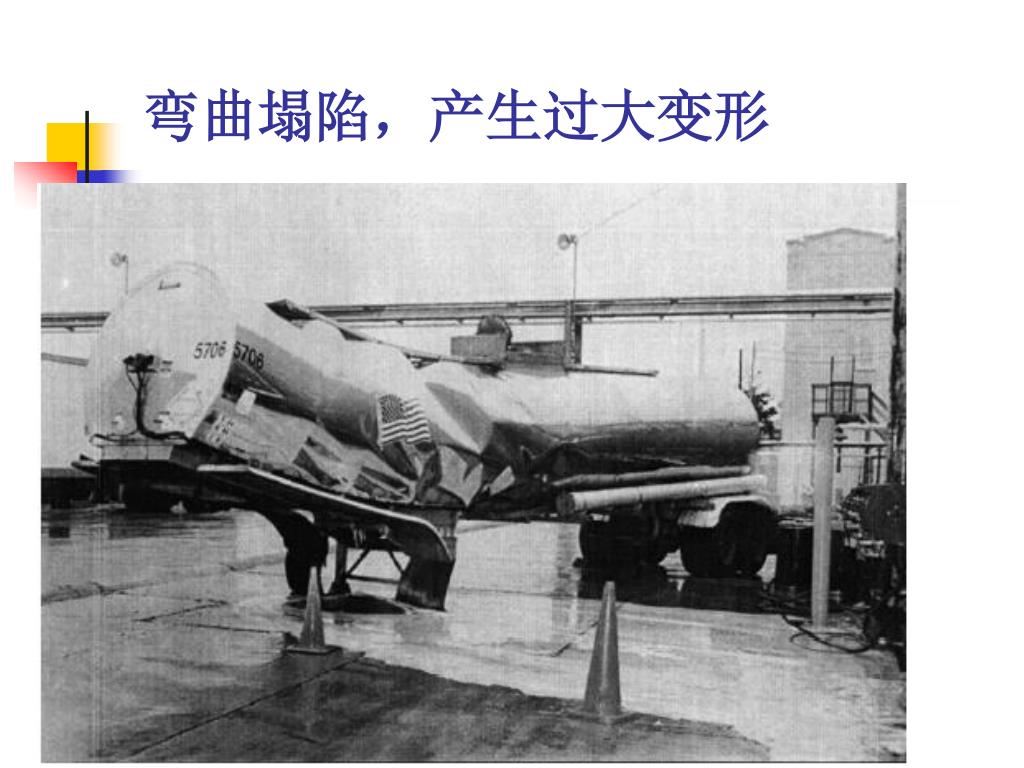

  12. 弯曲塌陷，产生过大变形

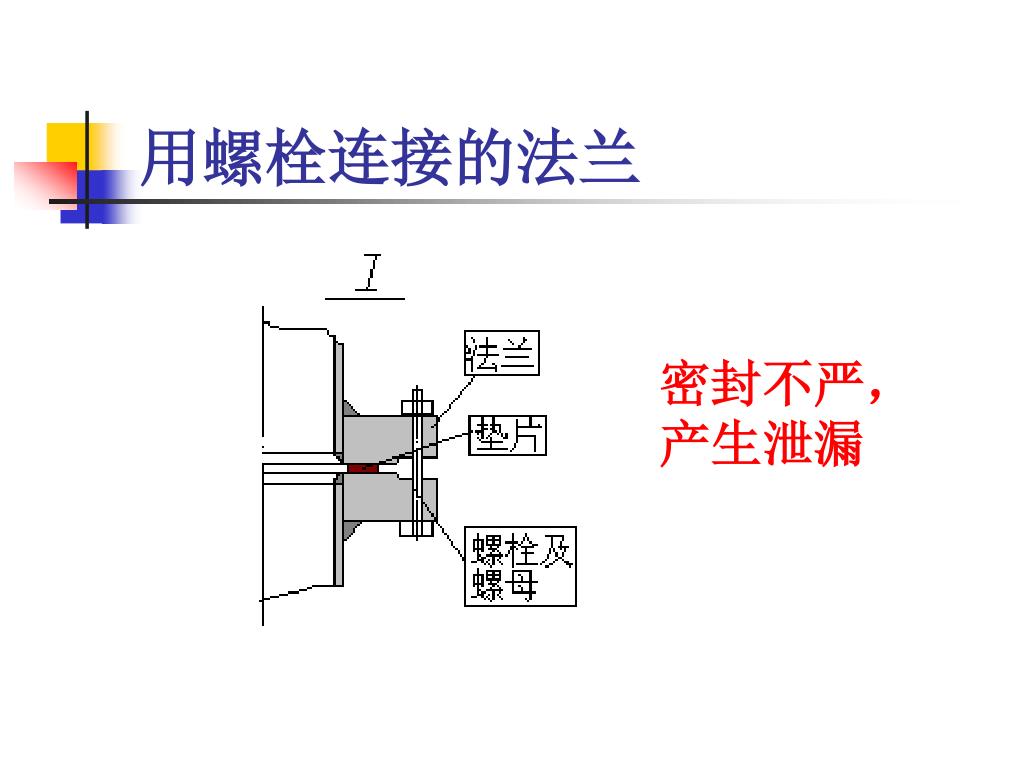

  13. 用螺栓连接的法兰 密封不严，产生泄漏

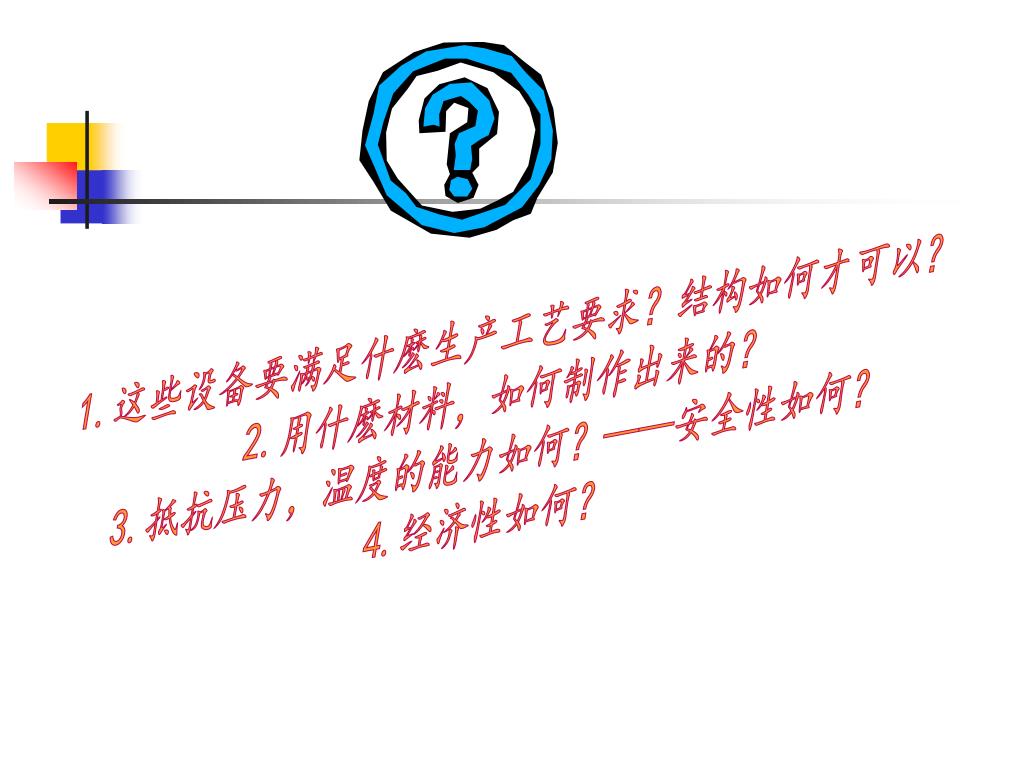

  14. 1.这些设备要满足什麽生产工艺要求？结构如何才可以？1.这些设备要满足什麽生产工艺要求？结构如何才可以？ 2.用什麽材料，如何制作出来的？ 3.抵抗压力，温度的能力如何？——安全性如何？ 4.经济性如何？

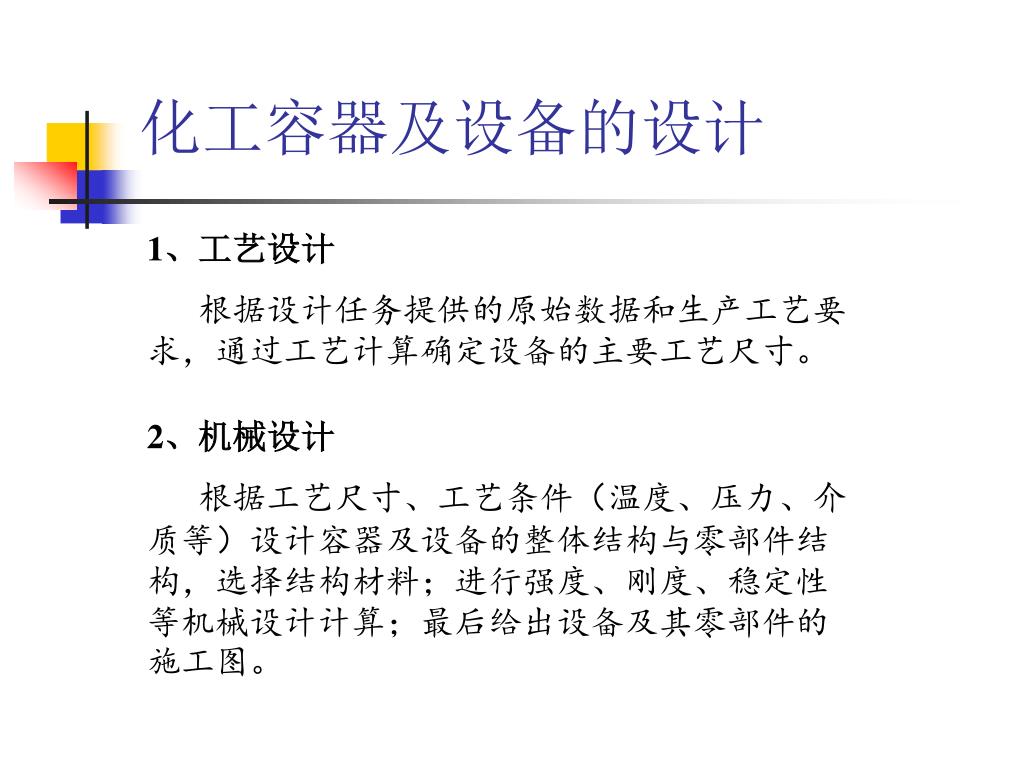

  15. 化工容器及设备的设计 1、工艺设计 根据设计任务提供的原始数据和生产工艺要求，通过工艺计算确定设备的主要工艺尺寸。 2、机械设计 根据工艺尺寸、工艺条件（温度、压力、介质等）设计容器及设备的整体结构与零部件结构，选择结构材料；进行强度、刚度、稳定性等机械设计计算；最后给出设备及其零部件的施工图。

  16. 工程力学 化工容器的 设计计算 化工容器及 设备的设计 机械传动 化工设备材料 与焊接知识 相关标准 与法规

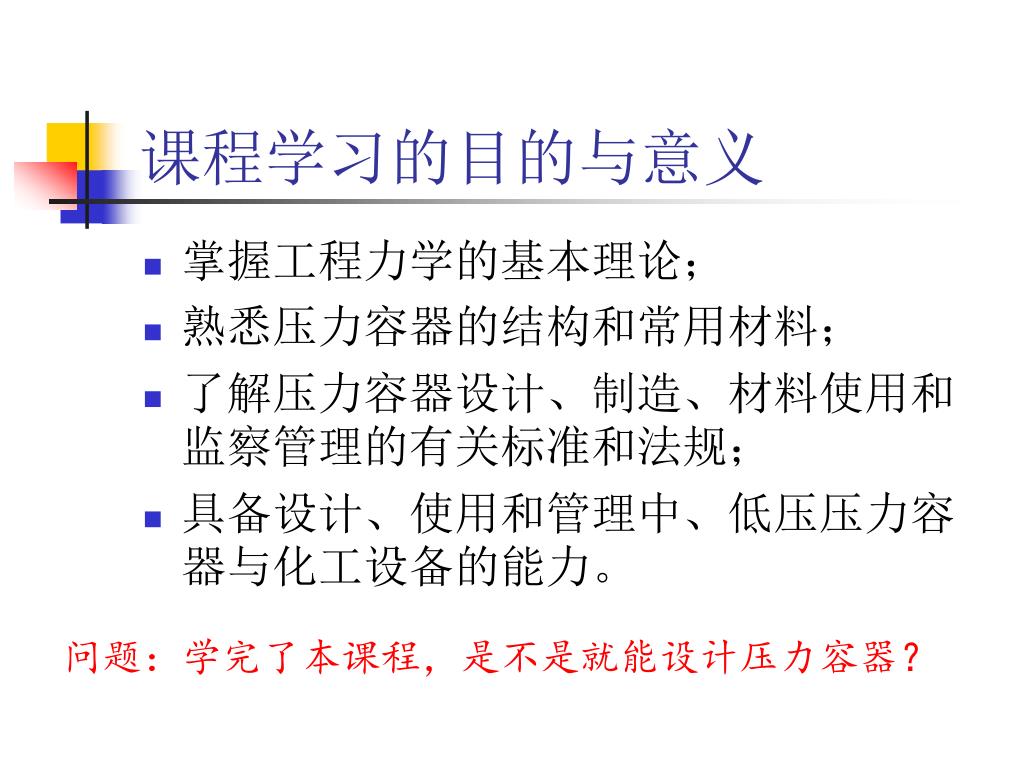

  17. 课程学习的目的与意义 • 掌握工程力学的基本理论； • 熟悉压力容器的结构和常用材料； • 了解压力容器设计、制造、材料使用和监察管理的有关标准和法规； • 具备设计、使用和管理中、低压压力容器与化工设备的能力。 问题：学完了本课程，是不是就能设计压力容器？

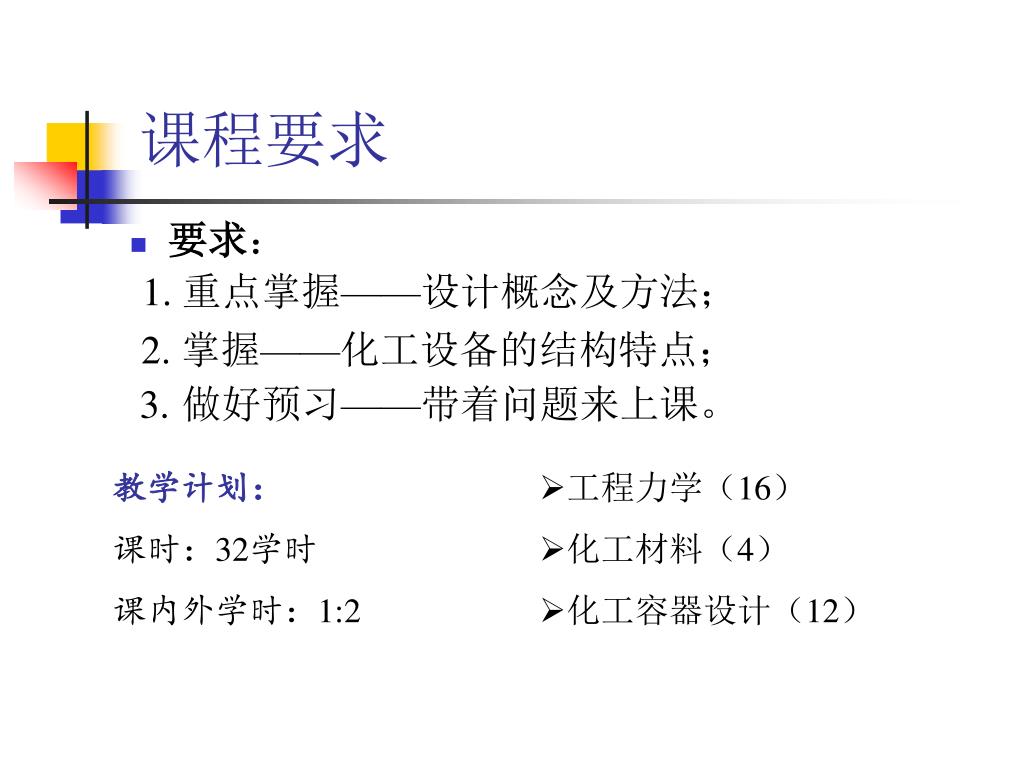

  18. 课程要求 • 要求： 1. 重点掌握——设计概念及方法； 2. 掌握——化工设备的结构特点； 3.做好预习——带着问题来上课。 教学计划： 课时：32学时 课内外学时：1:2 • 工程力学（16） • 化工材料（4） • 化工容器设计（12）

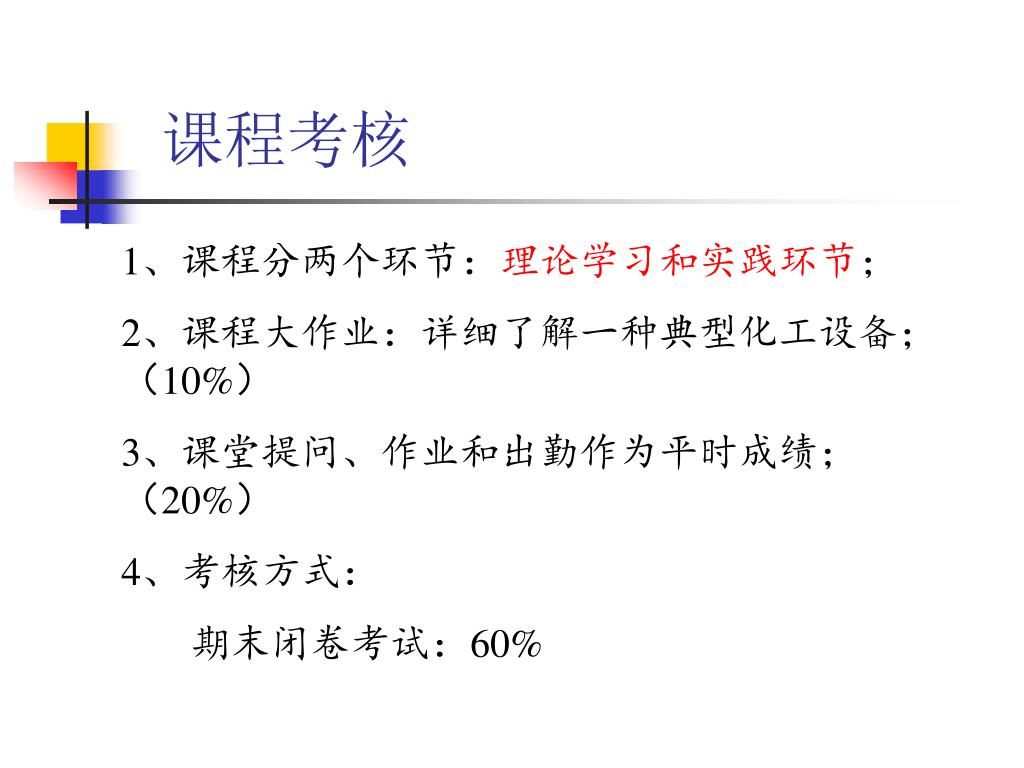

  19. 课程考核 1、课程分两个环节：理论学习和实践环节； 2、课程大作业：详细了解一种典型化工设备；（10%） 3、课堂提问、作业和出勤作为平时成绩；（20%） 4、考核方式： 期末闭卷考试：60%

  20. 参考资料 • 化工设备机械基础，刁玉玮，王立业，喻健良，大连理工大学出版社（第六版） • 化工机械基础（第二版），陈国桓，化学工业出版社http://course.tju.edu.cn/kongzhi/index.htm • 化工设备机械基础，汤善甫，华东理工出版社 • 化工设备机械基础，董大勤，化学工业出版社 • 化工设备设计手册——材料与零部件，化学工业出版社 • 《 压力容器安全技术监察规程》1999； • 《钢制压力容器》 GB150---1998； • 《管壳式换热器》 GB151---1999 ； • 《钢制塔式容器》 JB4710---2002 ；
