Presentation Transcript

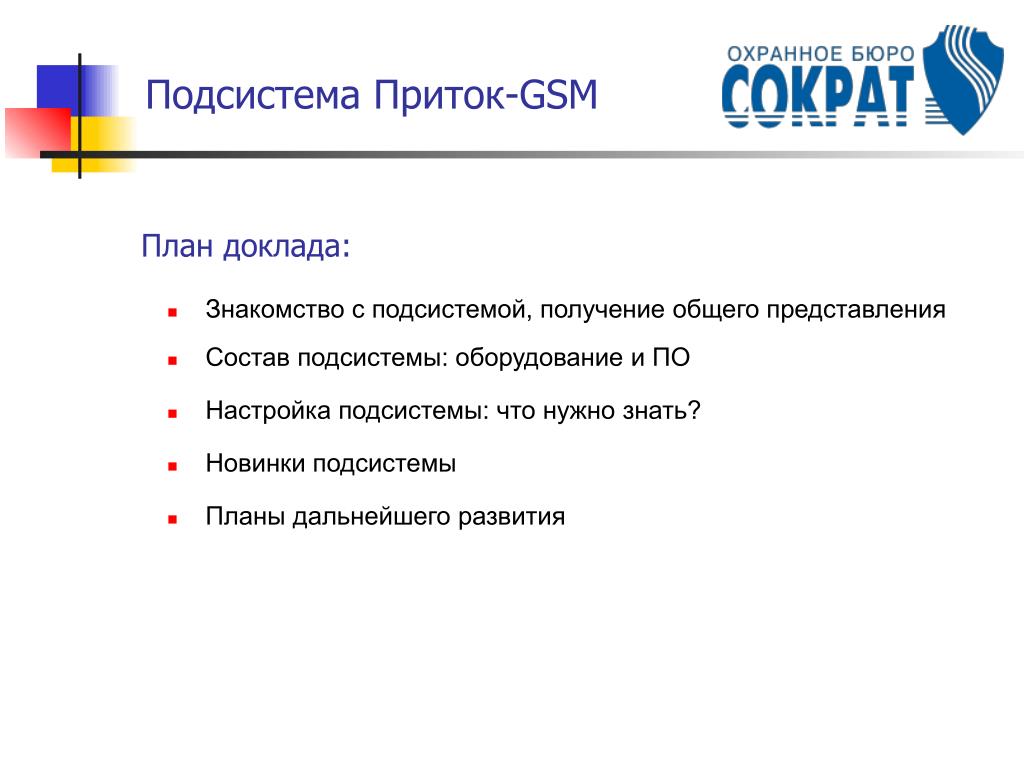

slide1

Подсистема Приток-GSM

План доклада:

  • Знакомство с подсистемой, получение общего представления
  • Состав подсистемы: оборудование и ПО
  • Настройка подсистемы: что нужно знать?
  • Новинки подсистемы
  • Планы дальнейшего развития
slide2

Подсистема Приток-GSM

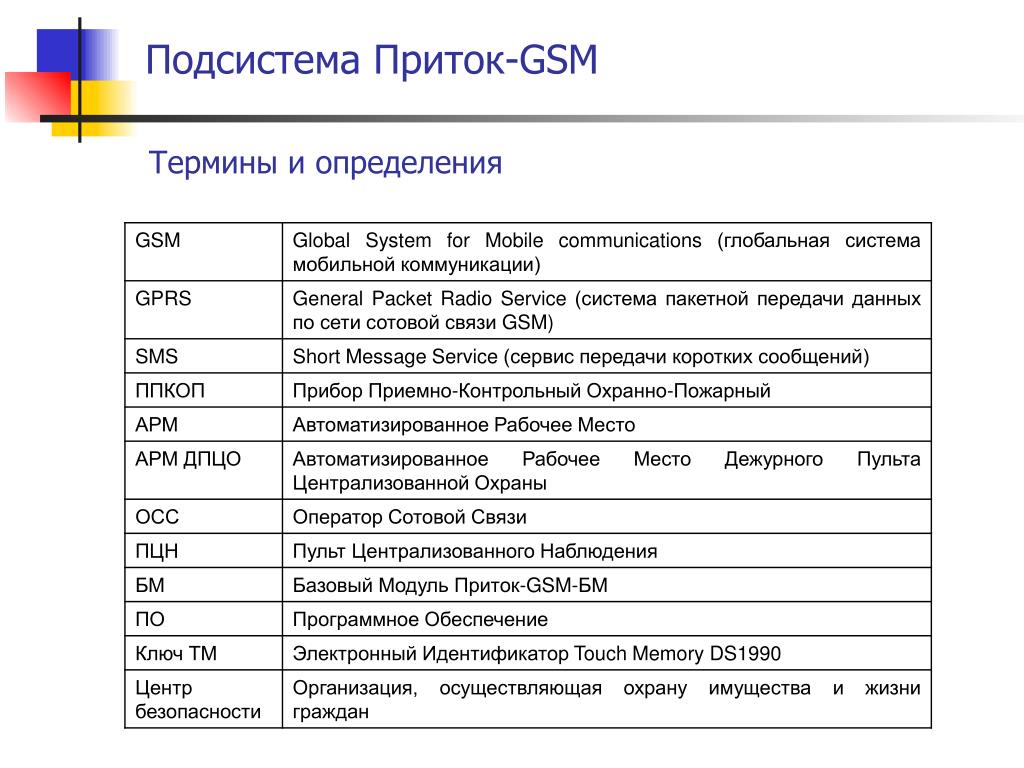

Термины и определения

slide3

Подсистема Приток-GSM

Состав подсистемы

3 режима работы (SMS, GPRS, CLIP);

5 шлейфов ОПС;

6 телефонных номеров пользователей;

Резервируемое питание (11-01);

Настраиваемое время задержки входа;

Настраиваемые режимы работы шлейфов;

3 силовых ключа (сирена, Охрана, Пожар);

2 силовых ключа, для управления дополнительным оборудованием;

Подключение внешней клавиатуры ППКОП;

ППКОП-011

ППКОП-011-01

slide4

Подсистема Приток-GSM

Назначение

Предназначена для организации централизованной либо автономной охраны объектов, квартир, дач, гаражей с передачей извещений по каналам сотовой связи стандарта GSM в режимах:

  • SMS
  • дозвона
  • GPRS

Автономная охрана:

Централизованная охрана:

  • ППКОП 011-08-1 Приток-А-4(8) исп – 011 (-01)
  • Один Приток-GSM-БМ для обработки SMS
  • 4 Приток-GSM-БМ для обработки звонков: Взятие, Снятие, Тревога, Тест
  • Мобильная ТС (звонок с мобильного)‏
  • ППКОП 011-08-1 Приток-А-4(8) исп - 011
  • мобильный телефон собственника
slide5

Подсистема Приток-GSM

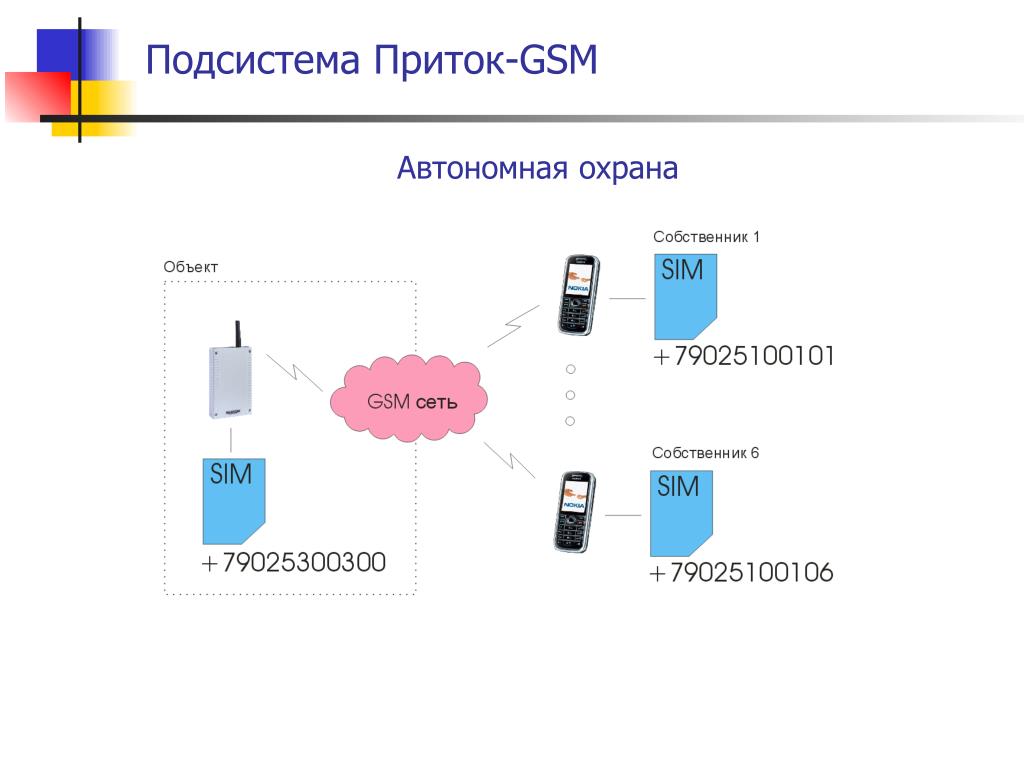

Автономная охрана

slide6

Подсистема Приток-GSM

Связь с ПЦН в режиме SMS

slide7

Подсистема Приток-GSM

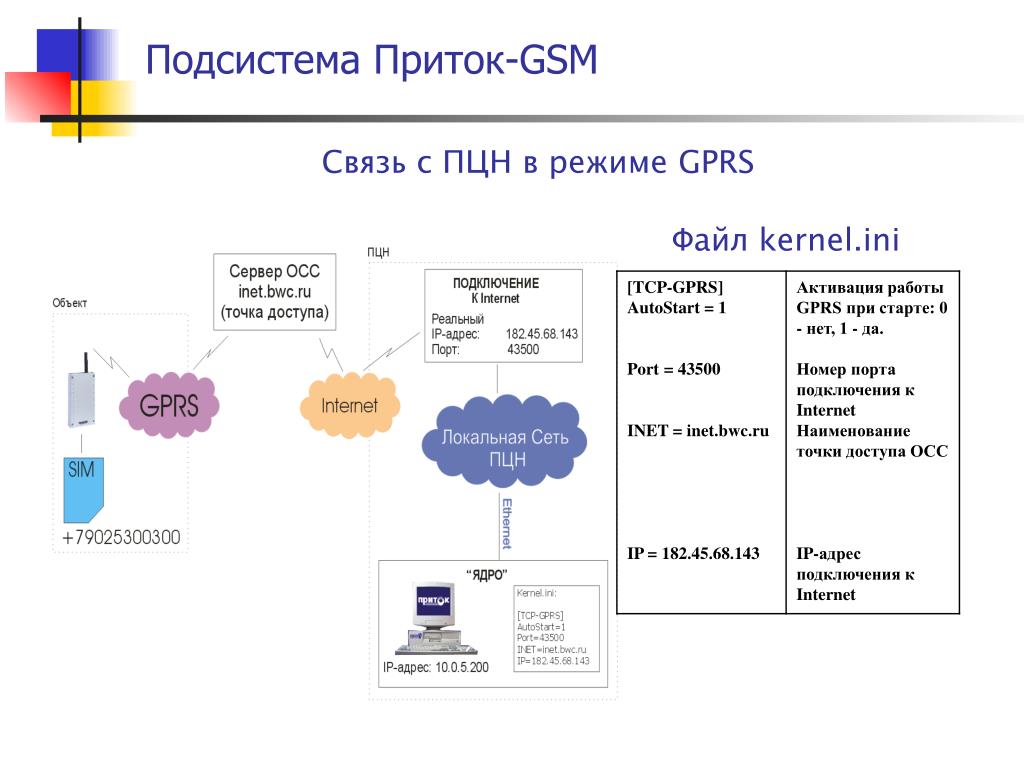

Связь с ПЦН в режиме GPRS

Файл kernel.ini

slide8

Подсистема Приток-GSM

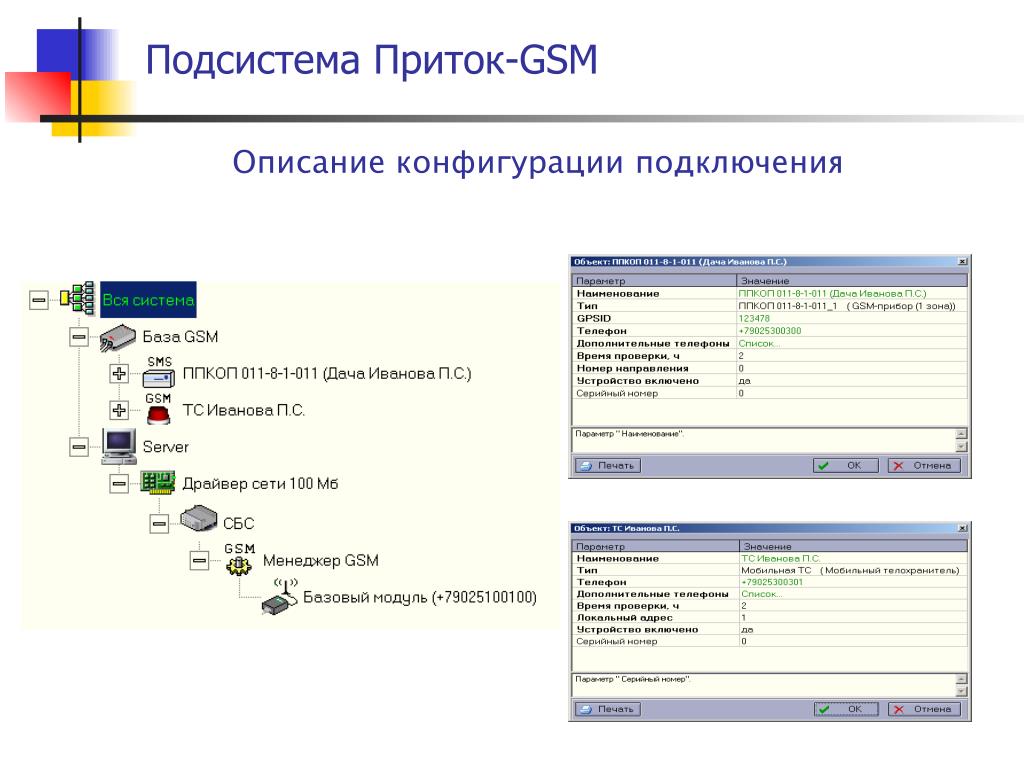

Описание конфигурации подключения

slide9

Подсистема Приток-GSM

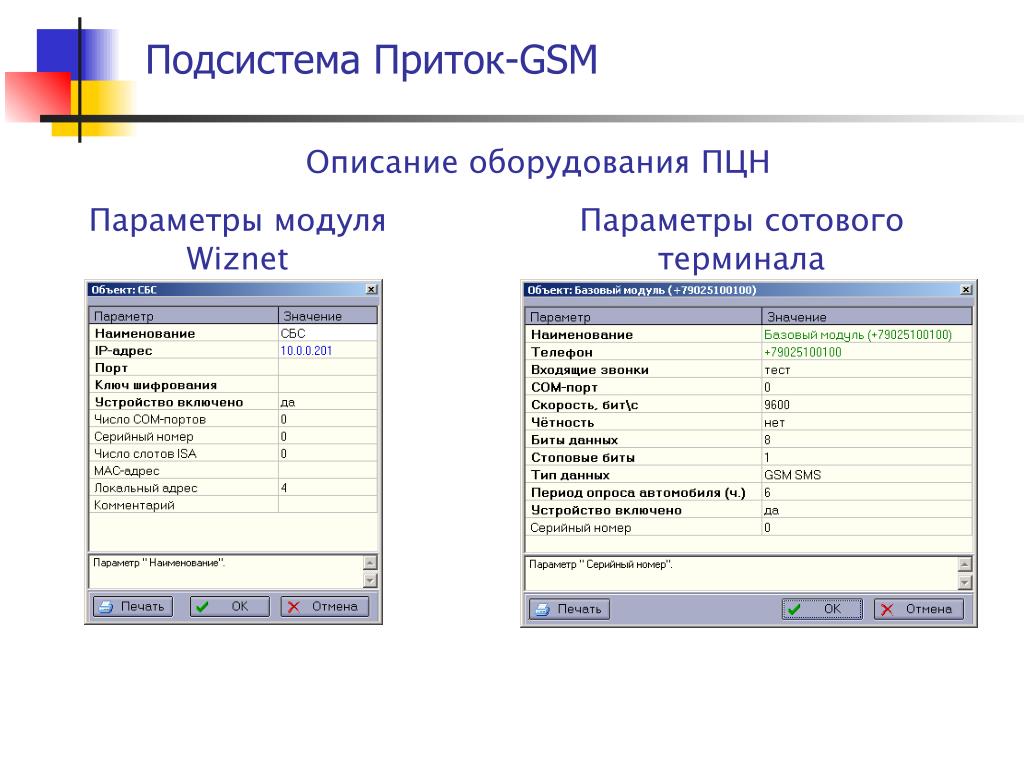

Описание оборудования ПЦН

Параметры модуля Wiznet

Параметры сотового терминала

slide10

Подсистема Приток-GSM

Модуль контроля и управления городским освещением Приток-АСК

3 силовых выхода 380 В 10А;

Контроль 3х фаз;

Контроль включения контакторов;

Резервируемое питание;

Контроль вскрытия шкафа;

Годовой таймер включения;

Внутренний подогрев;

slide11

Подсистема Приток-GSM

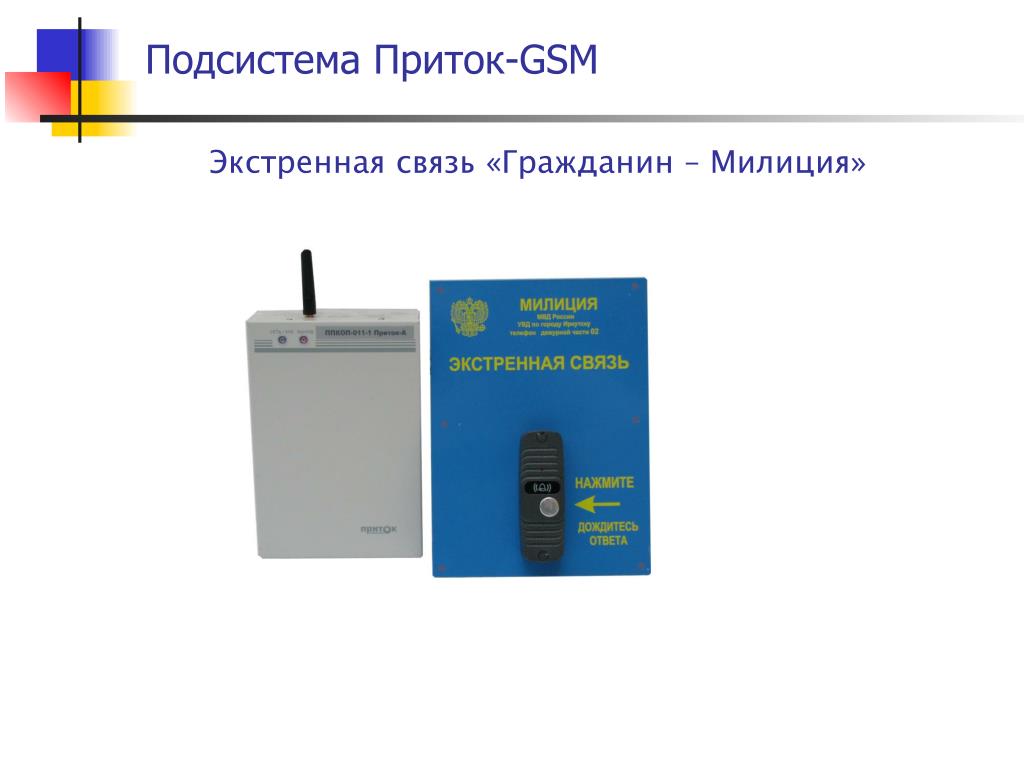

Экстренная связь «Гражданин – Милиция»

slide12

Подсистема Приток-GSM

Дальнейшее развитие

Программное обеспечение верхнего уровня

1) Настройка конфигурации прибора с АРМ ДПЦО.

2) «Безопасный город».

3) Поддержка видео с объекта.

«Железо»

1) Концентратор ППКОП-011-2.

2) Видео с объекта через каналы GPRS.

3) Аудио-канал с объекта.

4) 2 SIM-карты разных операторов сотовой связи.

5) Дальнейшее развитие системы АСК.
