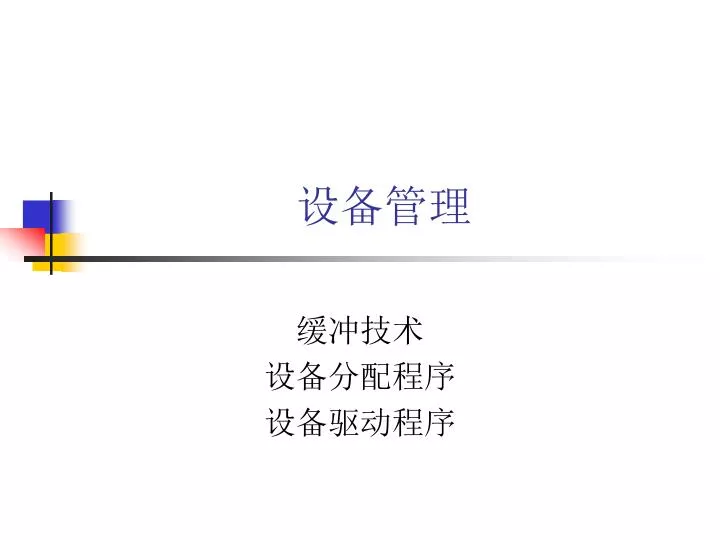

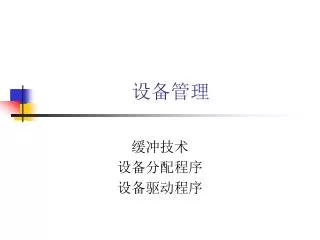

  1. 设备管理 缓冲技术 设备分配程序 设备驱动程序

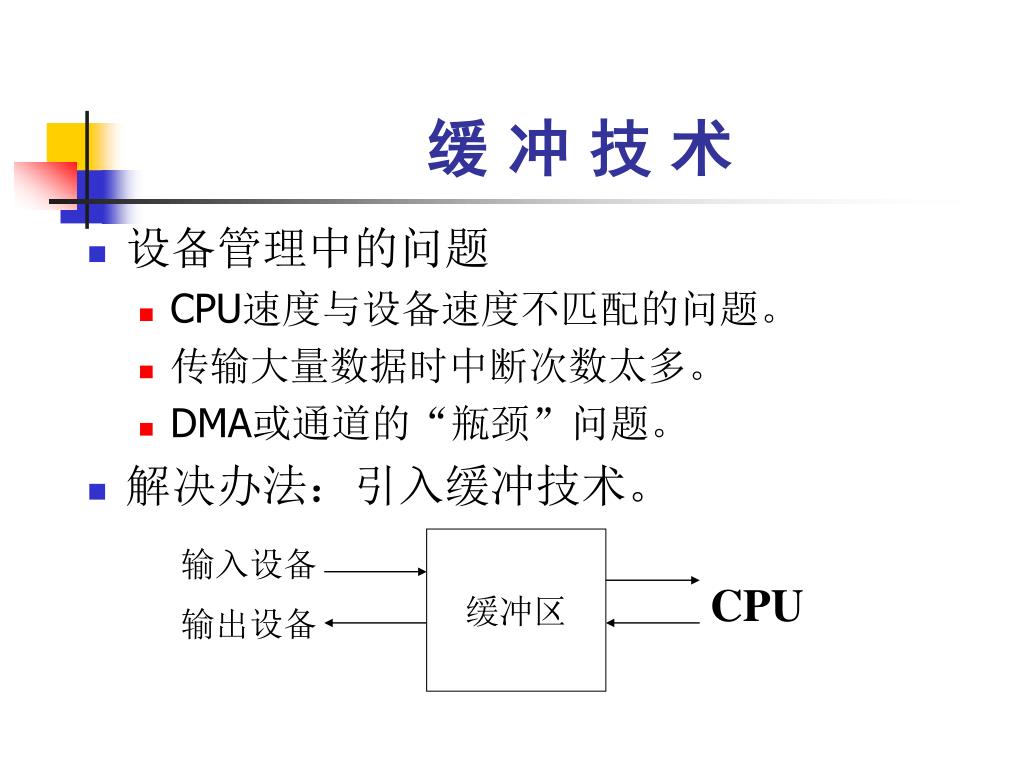

  2. 缓 冲 技 术 • 设备管理中的问题 • CPU速度与设备速度不匹配的问题。 • 传输大量数据时中断次数太多。 • DMA或通道的“瓶颈”问题。 • 解决办法：引入缓冲技术。 缓冲区 输入设备 CPU 输出设备

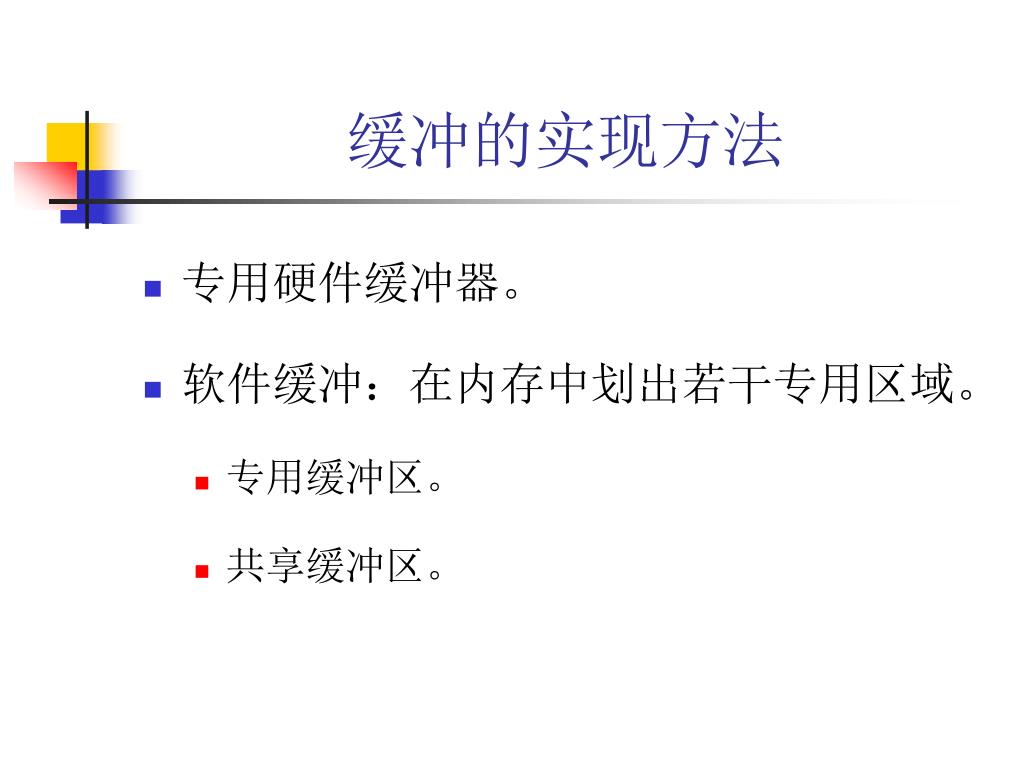

  3. 缓冲的实现方法 • 专用硬件缓冲器。 • 软件缓冲：在内存中划出若干专用区域。 • 专用缓冲区。 • 共享缓冲区。

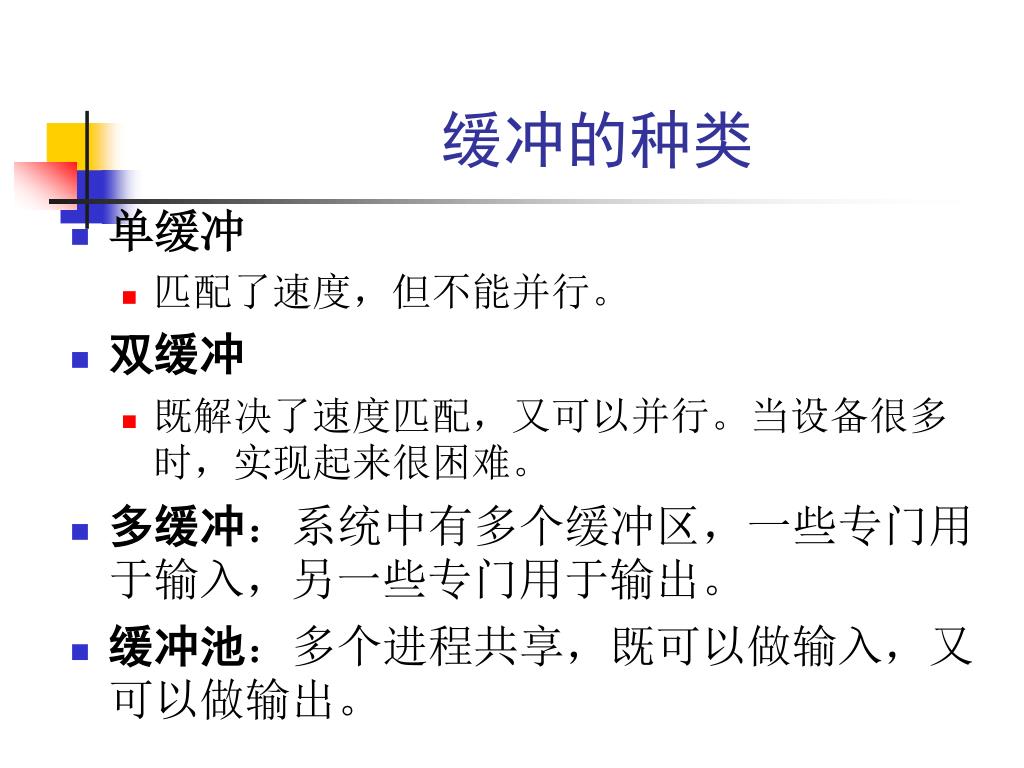

  4. 缓冲的种类 • 单缓冲 • 匹配了速度，但不能并行。 • 双缓冲 • 既解决了速度匹配，又可以并行。当设备很多时，实现起来很困难。 • 多缓冲：系统中有多个缓冲区，一些专门用于输入，另一些专门用于输出。 • 缓冲池：多个进程共享，既可以做输入，又可以做输出。

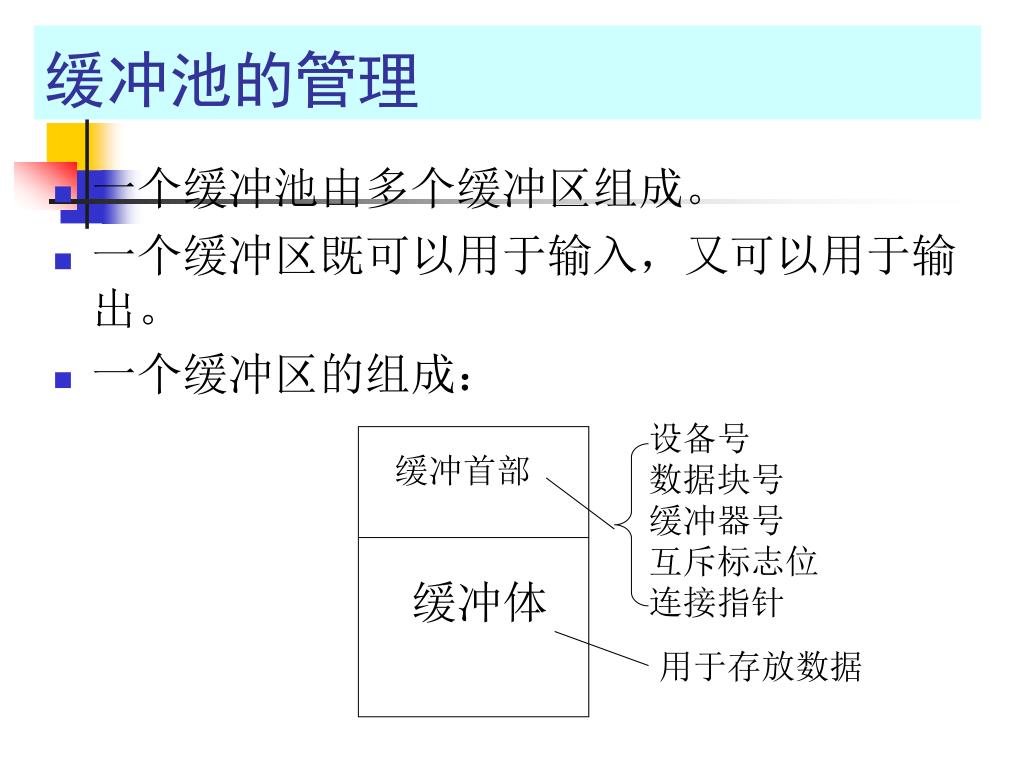

  5. 缓冲池的管理 • 一个缓冲池由多个缓冲区组成。 • 一个缓冲区既可以用于输入，又可以用于输出。 • 一个缓冲区的组成： 设备号 数据块号 缓冲器号 互斥标志位 连接指针 缓冲首部 缓冲体 用于存放数据

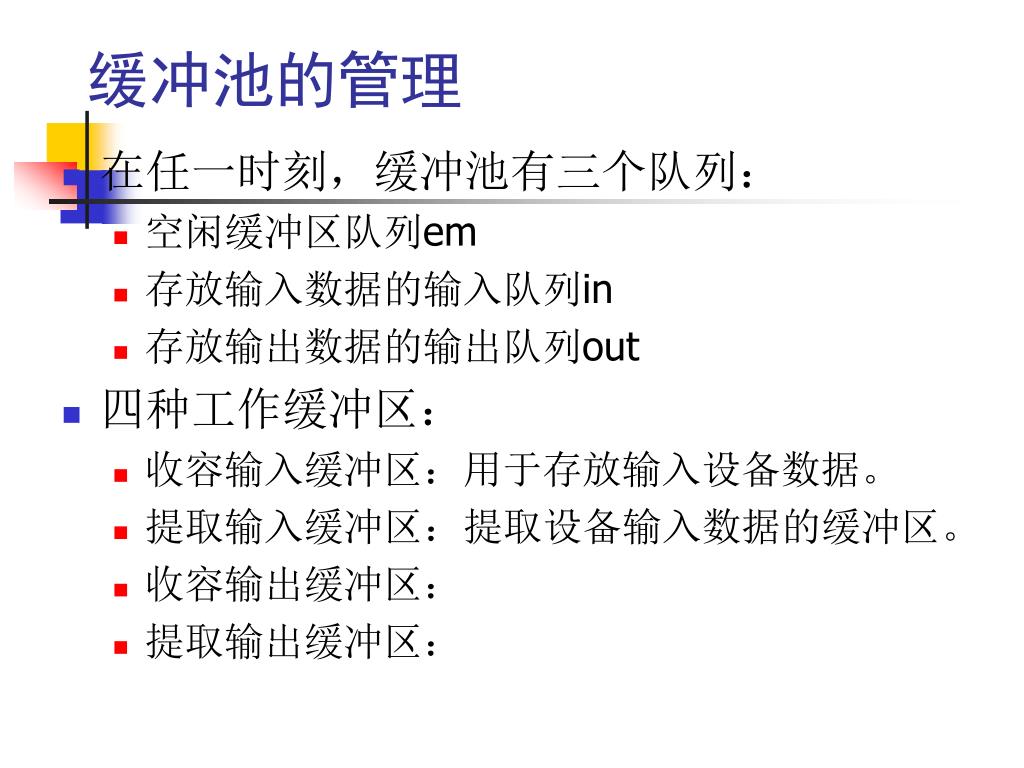

  6. 缓冲池的管理 • 在任一时刻，缓冲池有三个队列： • 空闲缓冲区队列em • 存放输入数据的输入队列in • 存放输出数据的输出队列out • 四种工作缓冲区： • 收容输入缓冲区：用于存放输入设备数据。 • 提取输入缓冲区：提取设备输入数据的缓冲区。 • 收容输出缓冲区： • 提取输出缓冲区：

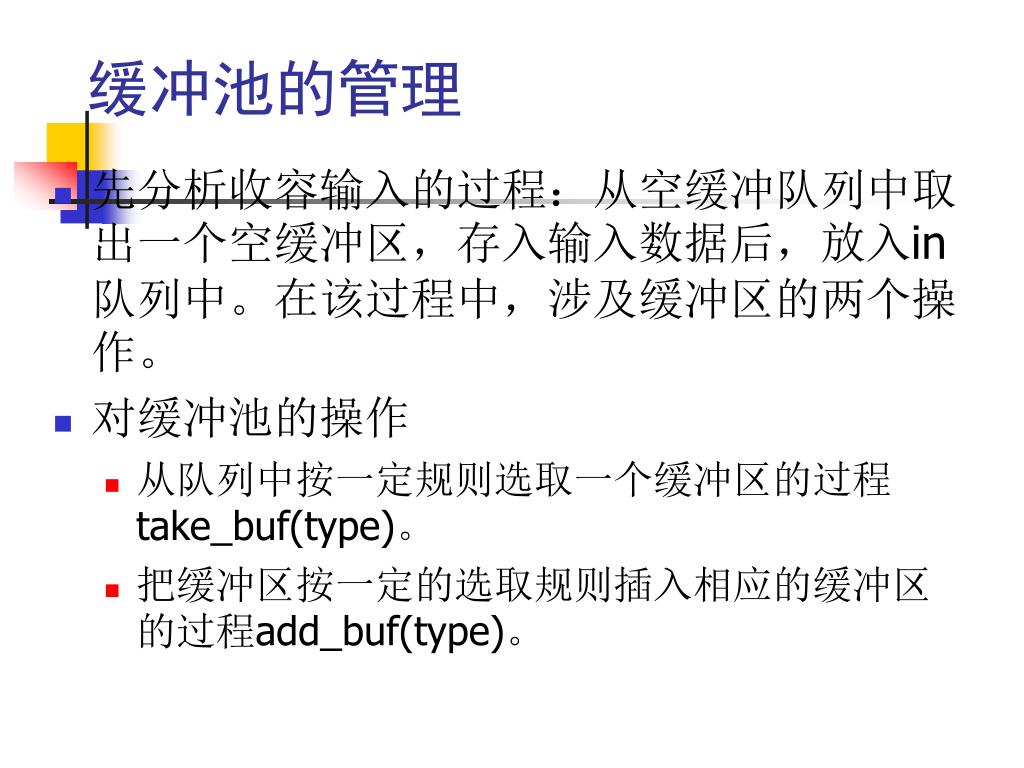

  7. 缓冲池的管理 • 先分析收容输入的过程：从空缓冲队列中取出一个空缓冲区，存入输入数据后，放入in队列中。在该过程中，涉及缓冲区的两个操作。 • 对缓冲池的操作 • 从队列中按一定规则选取一个缓冲区的过程take_buf(type)。 • 把缓冲区按一定的选取规则插入相应的缓冲区的过程add_buf(type)。

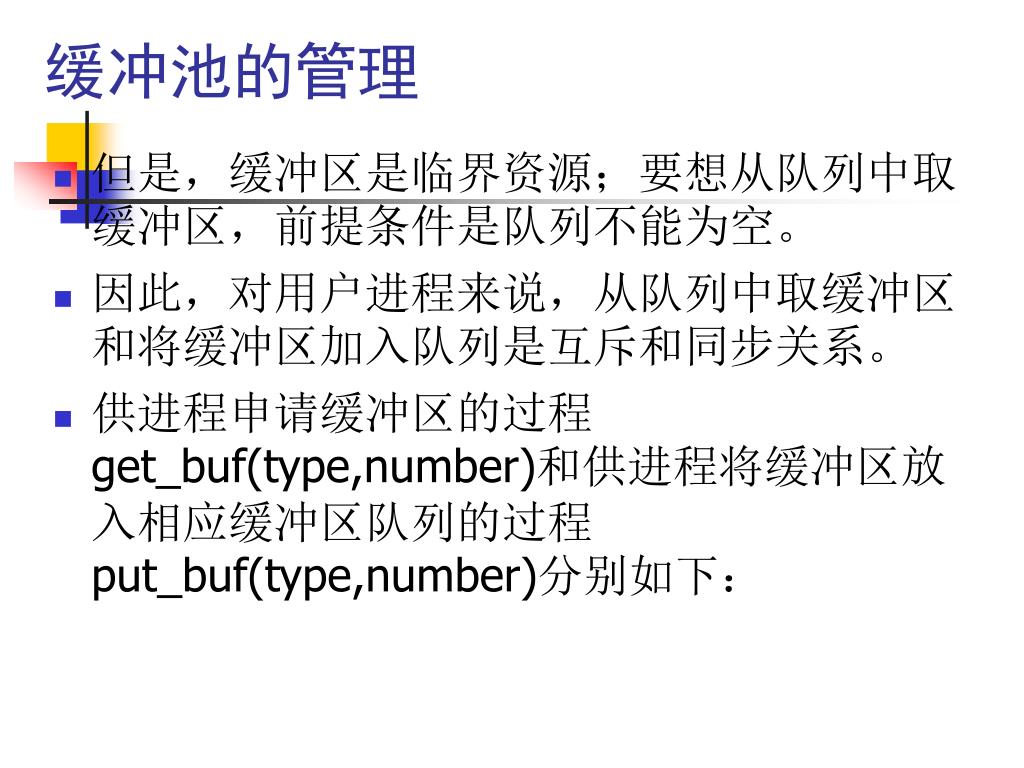

  8. 缓冲池的管理 • 但是，缓冲区是临界资源；要想从队列中取缓冲区，前提条件是队列不能为空。 • 因此，对用户进程来说，从队列中取缓冲区和将缓冲区加入队列是互斥和同步关系。 • 供进程申请缓冲区的过程get_buf(type,number)和供进程将缓冲区放入相应缓冲区队列的过程put_buf(type,number)分别如下：

  9. 定义：互斥信号量sem(type)=1 同步信号量 rs(type)=n，表示队列长度 Get_buf(type,number) begin p(rs(type)) p(sem(type)) pointer=take_buf(type,number) v(sem(type)) end put_buf(type,number) begin p(sem(type)) ADD_buf(type,number) v(sem(type)) v(rs(type)) end

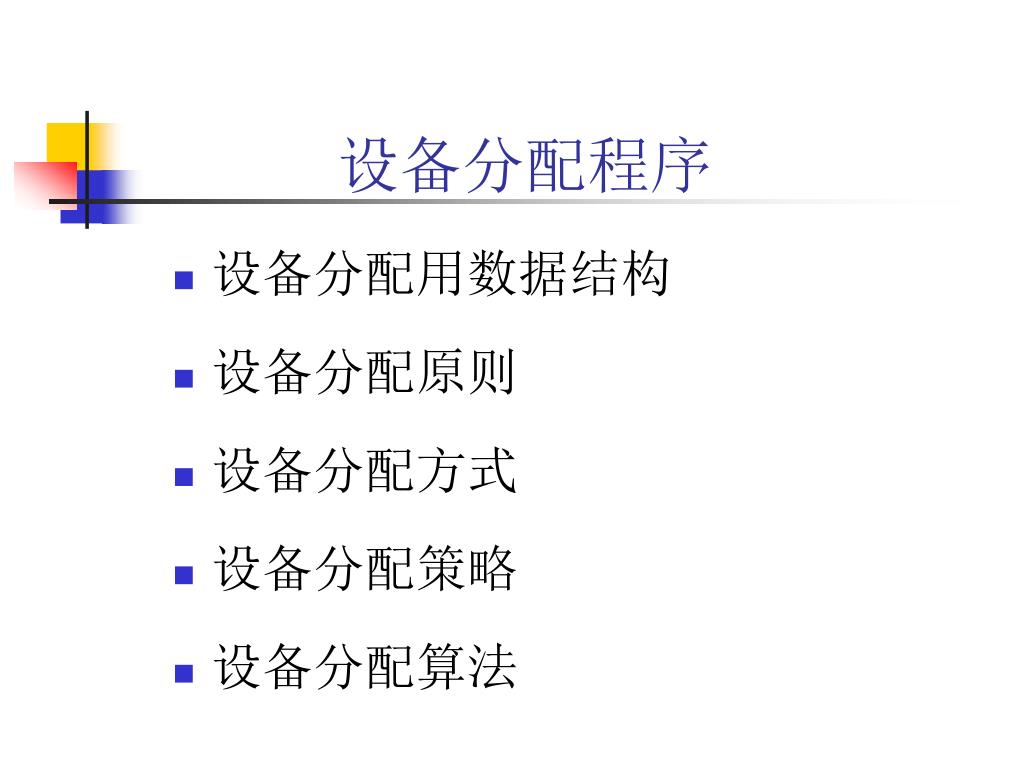

  10. 设备分配程序 • 设备分配用数据结构 • 设备分配原则 • 设备分配方式 • 设备分配策略 • 设备分配算法

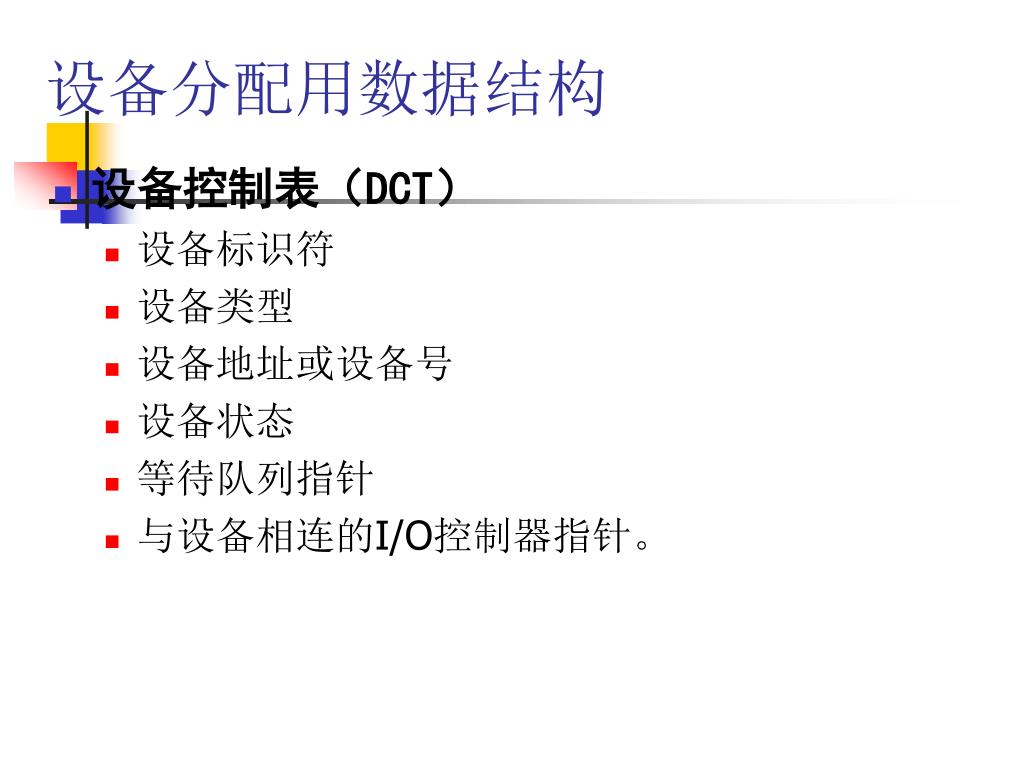

  11. 设备分配用数据结构 • 设备控制表（DCT） • 设备标识符 • 设备类型 • 设备地址或设备号 • 设备状态 • 等待队列指针 • 与设备相连的I/O控制器指针。

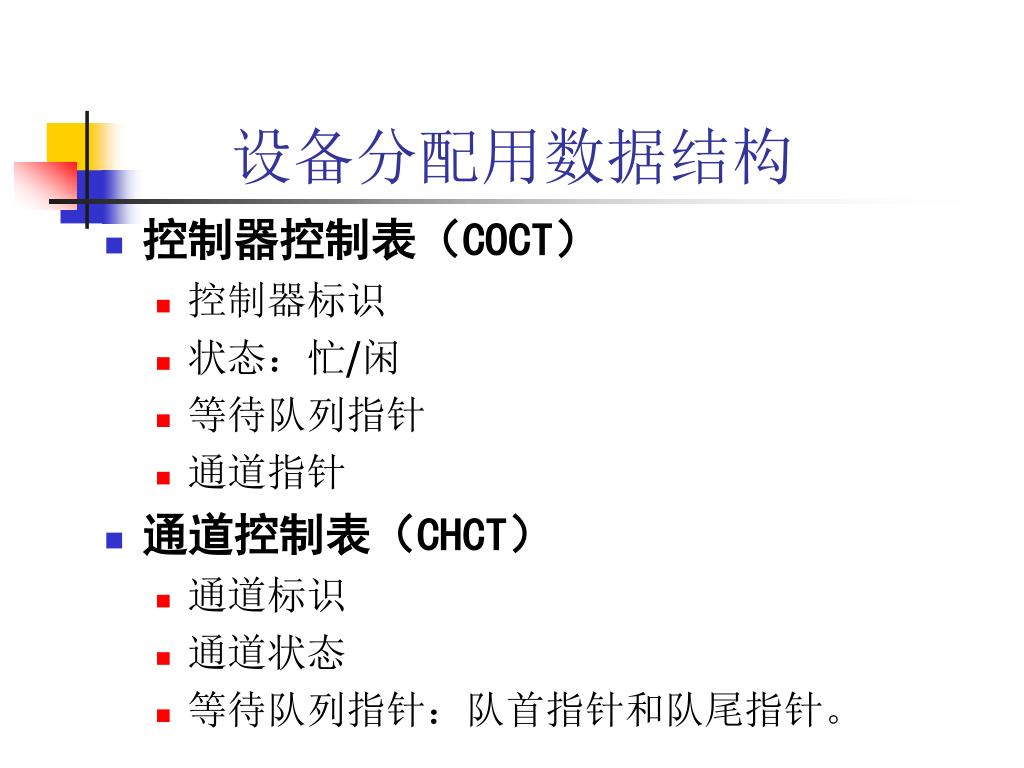

  12. 设备分配用数据结构 • 控制器控制表（COCT） • 控制器标识 • 状态：忙/闲 • 等待队列指针 • 通道指针 • 通道控制表（CHCT） • 通道标识 • 通道状态 • 等待队列指针：队首指针和队尾指针。

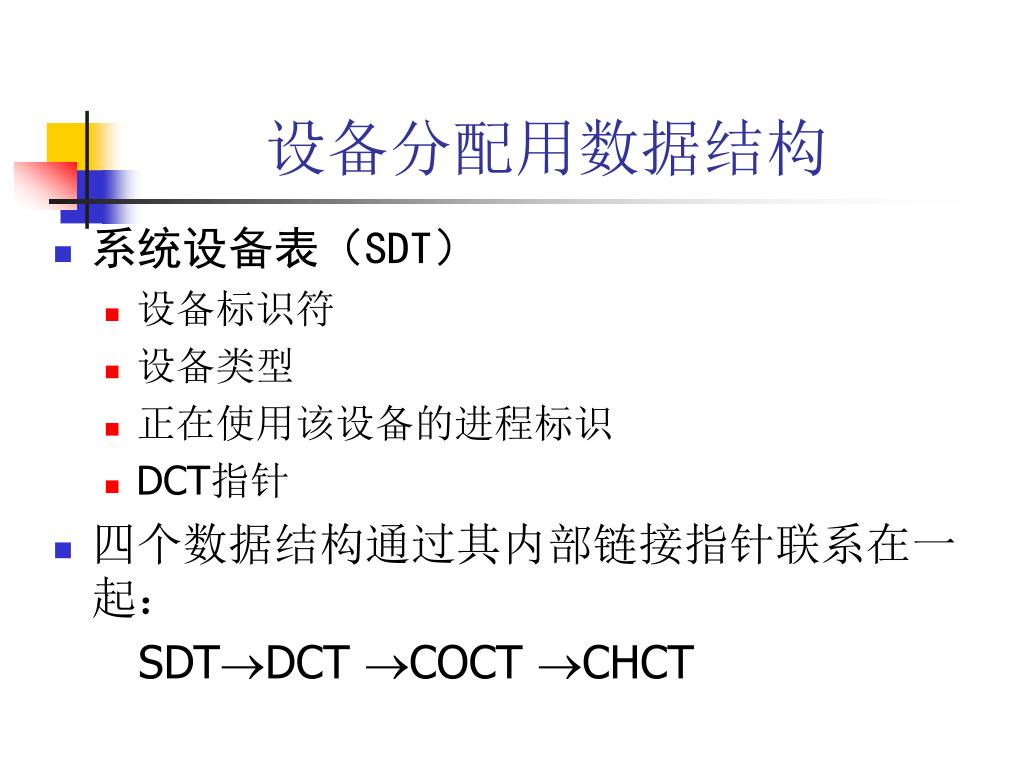

  13. 设备分配用数据结构 • 系统设备表（SDT） • 设备标识符 • 设备类型 • 正在使用该设备的进程标识 • DCT指针 • 四个数据结构通过其内部链接指针联系在一起： SDTDCT COCT CHCT

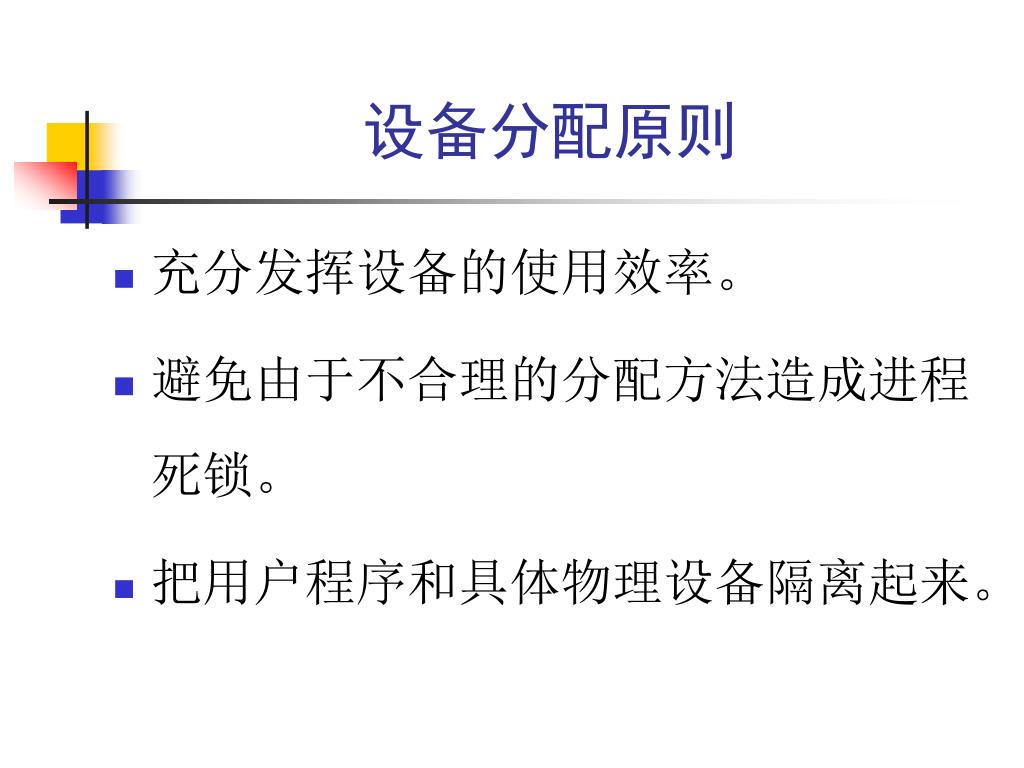

  14. 设备分配原则 • 充分发挥设备的使用效率。 • 避免由于不合理的分配方法造成进程死锁。 • 把用户程序和具体物理设备隔离起来。

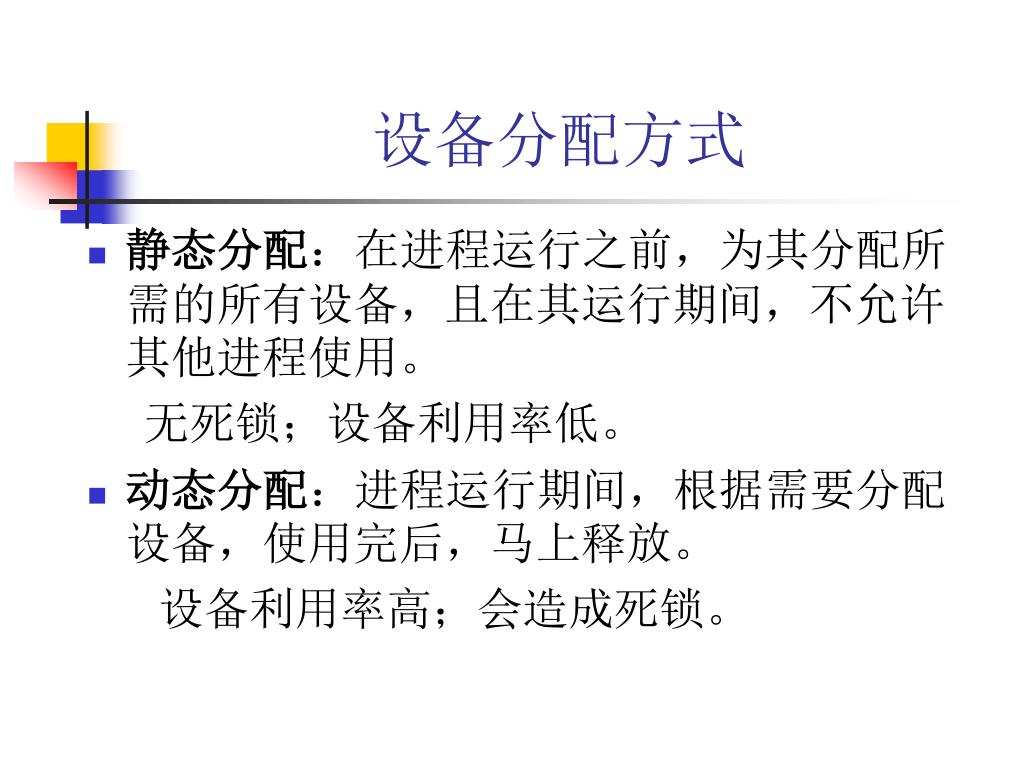

  15. 设备分配方式 • 静态分配：在进程运行之前，为其分配所需的所有设备，且在其运行期间，不允许其他进程使用。 无死锁；设备利用率低。 • 动态分配：进程运行期间，根据需要分配设备，使用完后，马上释放。 设备利用率高；会造成死锁。

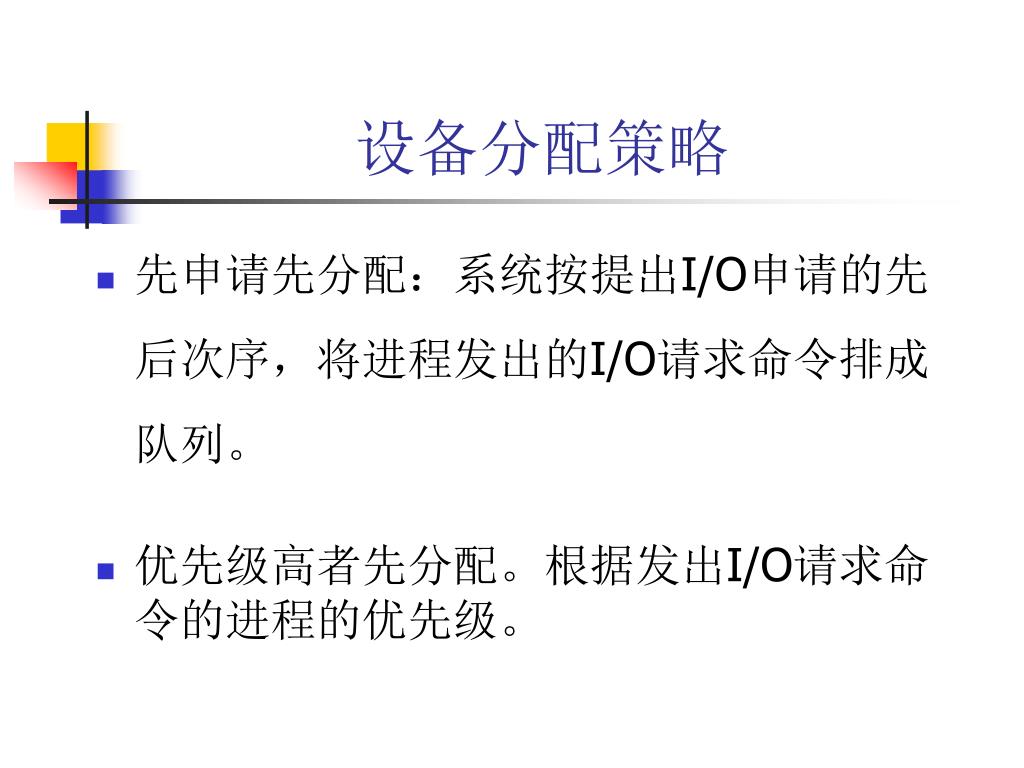

  16. 设备分配策略 • 先申请先分配：系统按提出I/O申请的先后次序，将进程发出的I/O请求命令排成队列。 • 优先级高者先分配。根据发出I/O请求命令的进程的优先级。

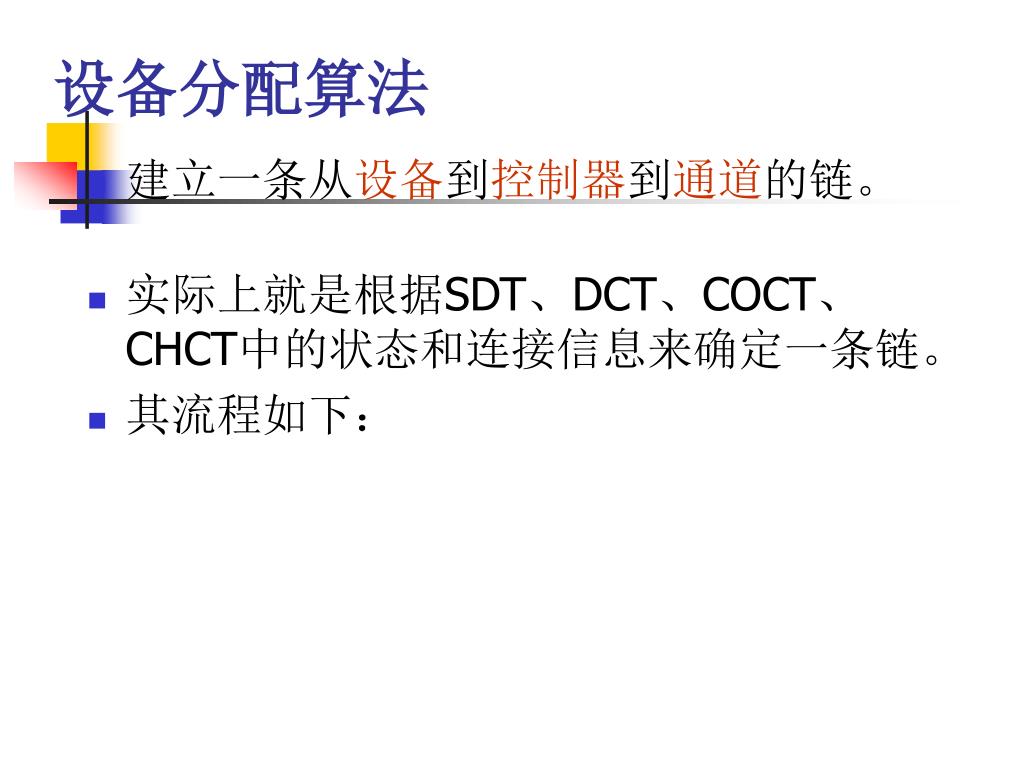

  17. 设备分配算法 • 建立一条从设备到控制器到通道的链。 • 实际上就是根据SDT、DCT、COCT、CHCT中的状态和连接信息来确定一条链。 • 其流程如下：

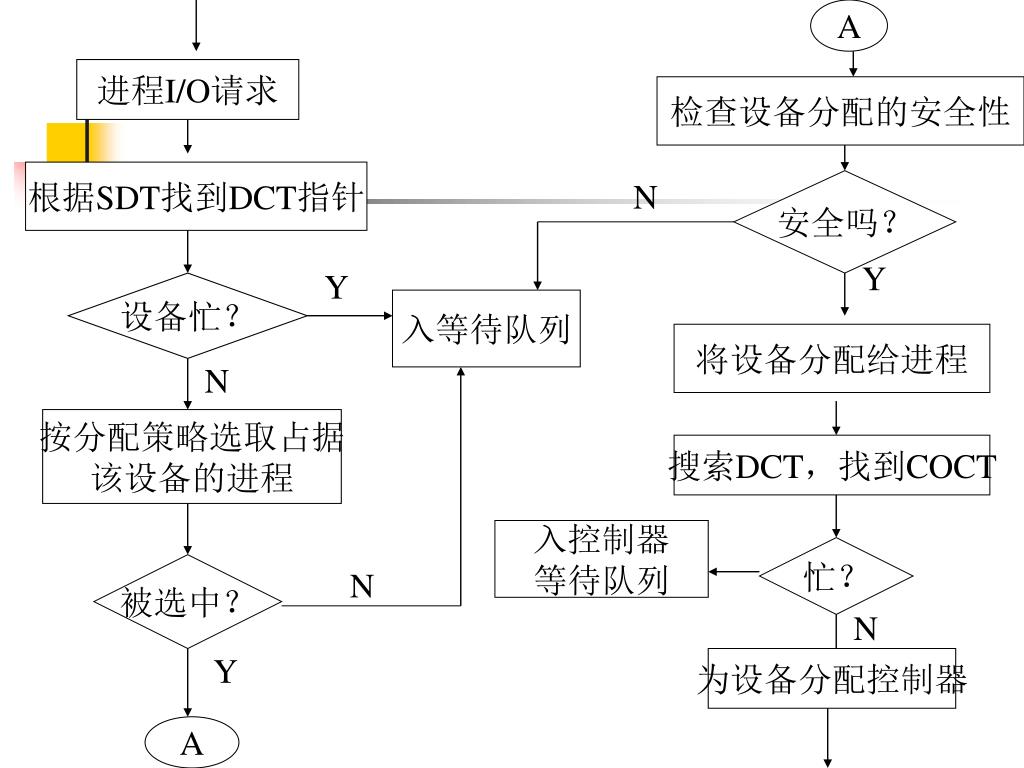

  18. A 进程I/O请求 检查设备分配的安全性 根据SDT找到DCT指针 N 安全吗？ Y Y 设备忙？ 入等待队列 将设备分配给进程 N 按分配策略选取占据 该设备的进程 搜索DCT，找到COCT 入控制器 等待队列 忙？ 被选中？ N N Y 为设备分配控制器 A

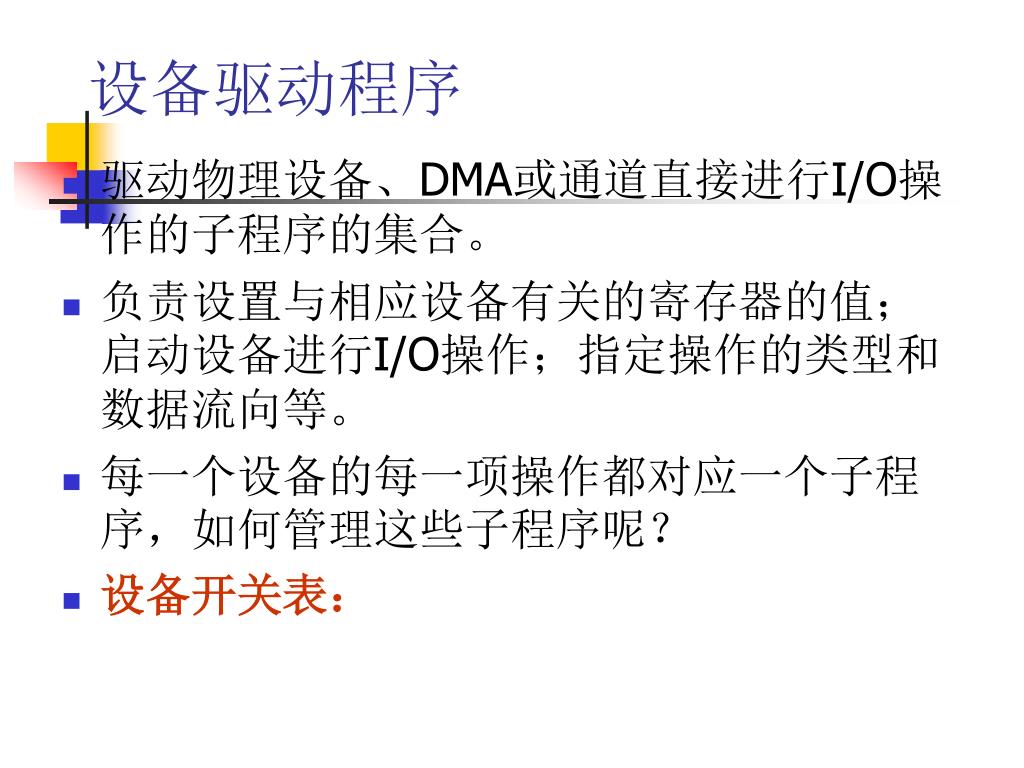

  19. 设备驱动程序 • 驱动物理设备、DMA或通道直接进行I/O操作的子程序的集合。 • 负责设置与相应设备有关的寄存器的值；启动设备进行I/O操作；指定操作的类型和数据流向等。 • 每一个设备的每一项操作都对应一个子程序，如何管理这些子程序呢？ • 设备开关表：

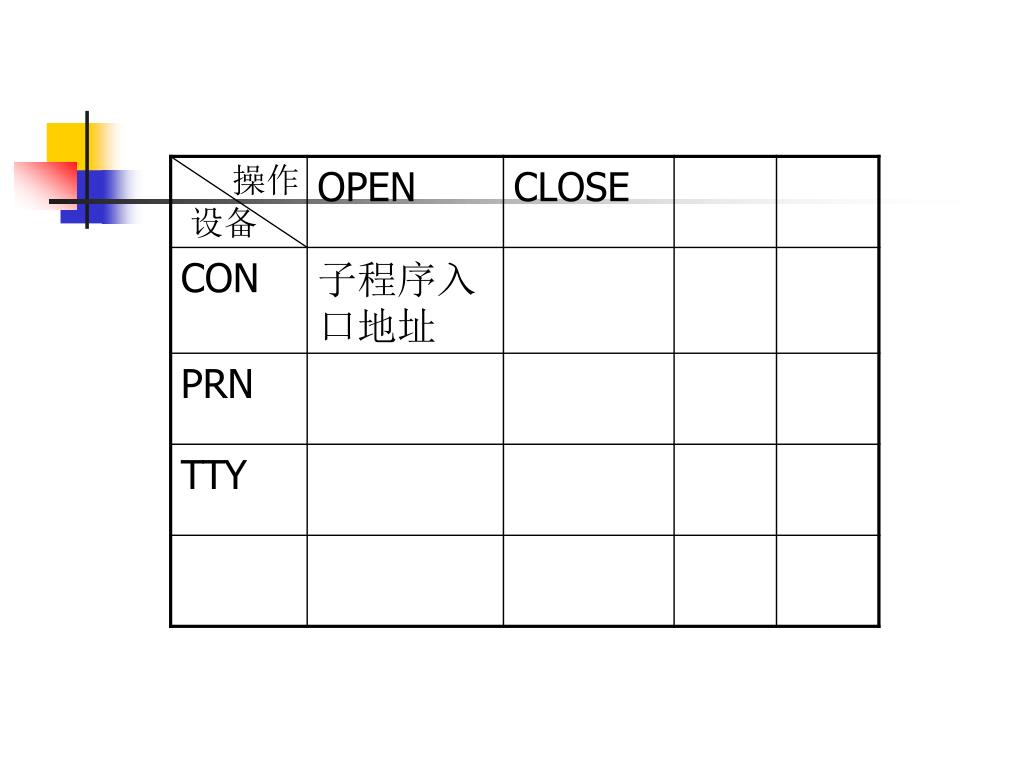

  20. 操作 设备

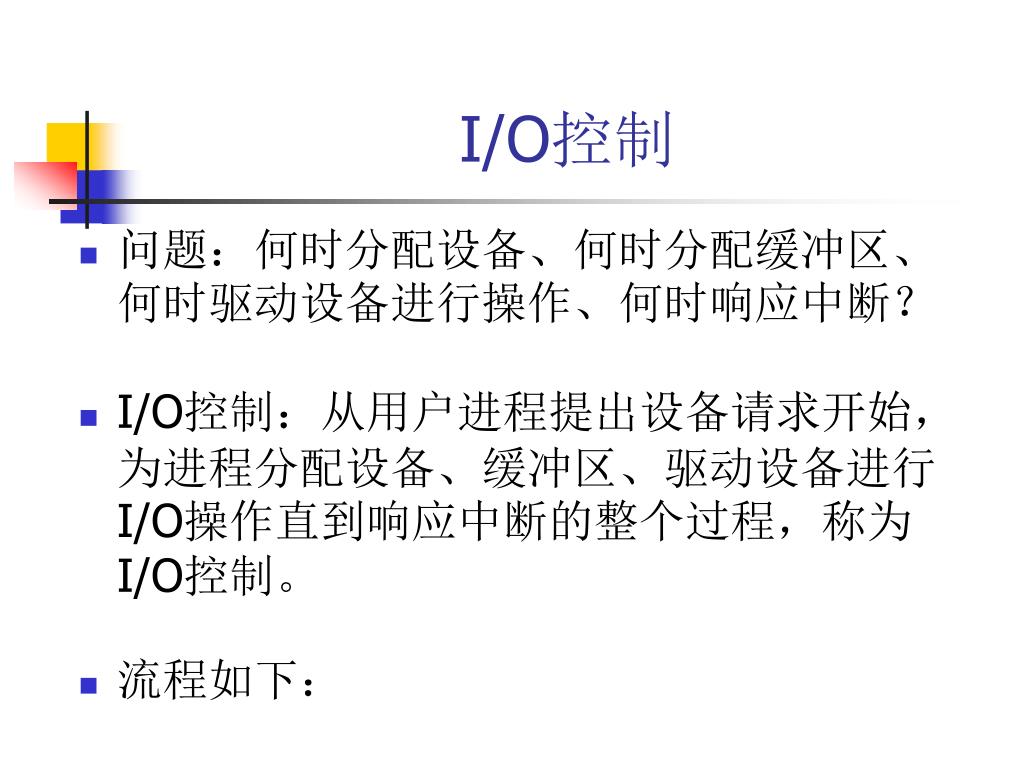

  21. I/O控制 • 问题：何时分配设备、何时分配缓冲区、何时驱动设备进行操作、何时响应中断？ • I/O控制：从用户进程提出设备请求开始，为进程分配设备、缓冲区、驱动设备进行I/O操作直到响应中断的整个过程，称为I/O控制。 • 流程如下：

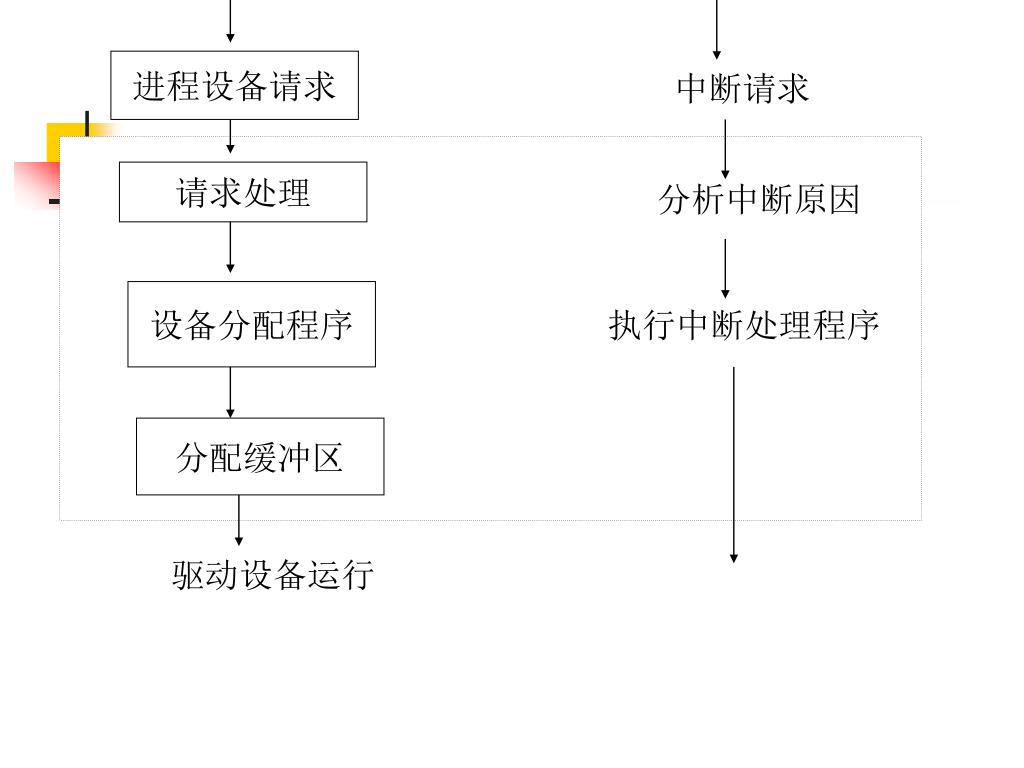

  22. 进程设备请求 中断请求 请求处理 分析中断原因 设备分配程序 执行中断处理程序 分配缓冲区 驱动设备运行

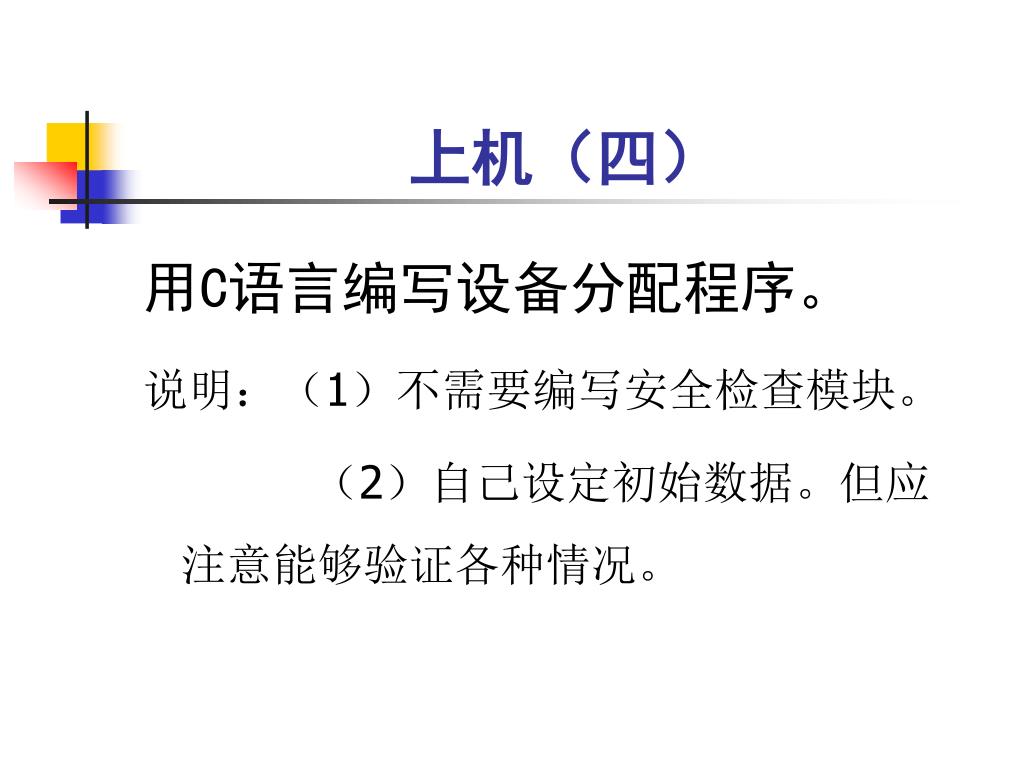

  23. 上机（四） 用C语言编写设备分配程序。 说明：（1）不需要编写安全检查模块。 （2）自己设定初始数据。但应注意能够验证各种情况。
