  1. 能源科技概論第四章太陽能 臺北城市科技大學 機械工程系

  2. 太陽能應用的故事 Archimedes burning mirrors http://www.daviddarling.info/encyclopedia/A/Archimedes_and_the_burning_mirrors.html http://www.mlahanas.de/Greeks/Mirrors.htm

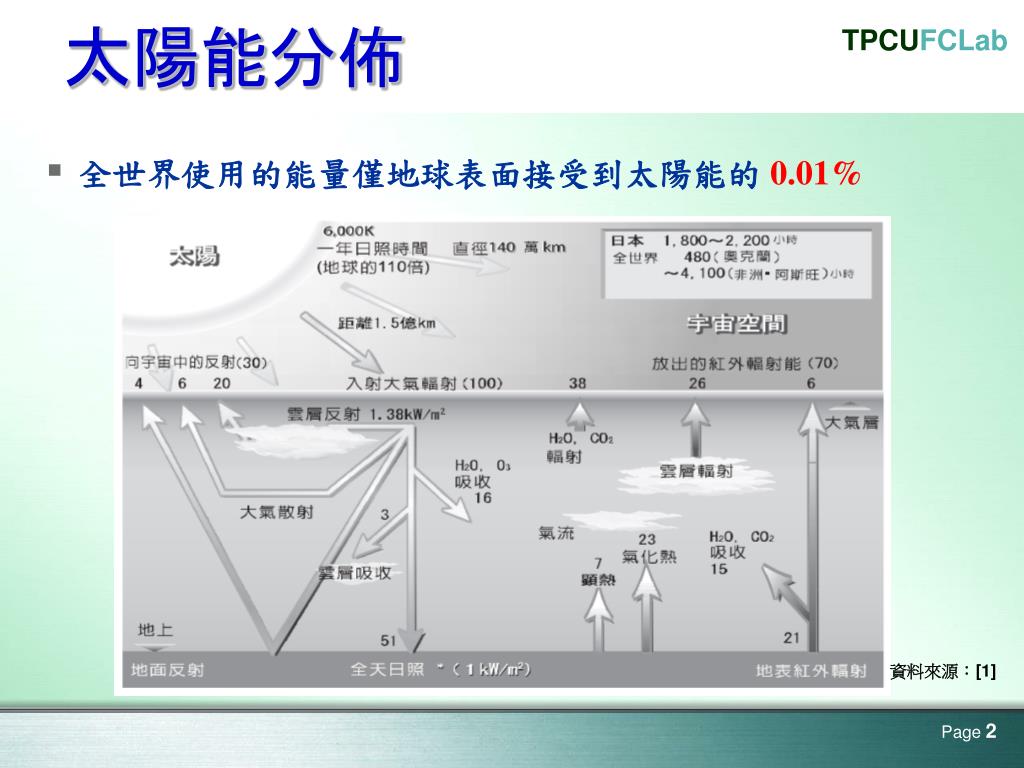

  3. 太陽能分佈 • 全世界使用的能量僅地球表面接受到太陽能的 0.01% 資料來源：[1]

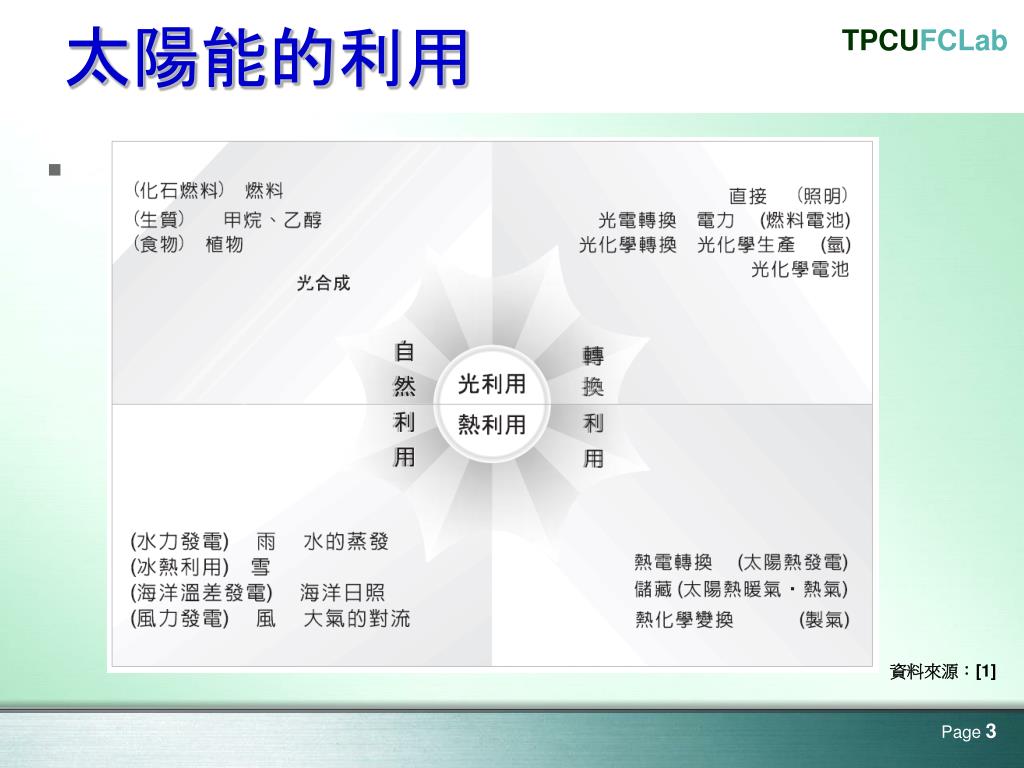

  4. 太陽能的利用 資料來源：[1]

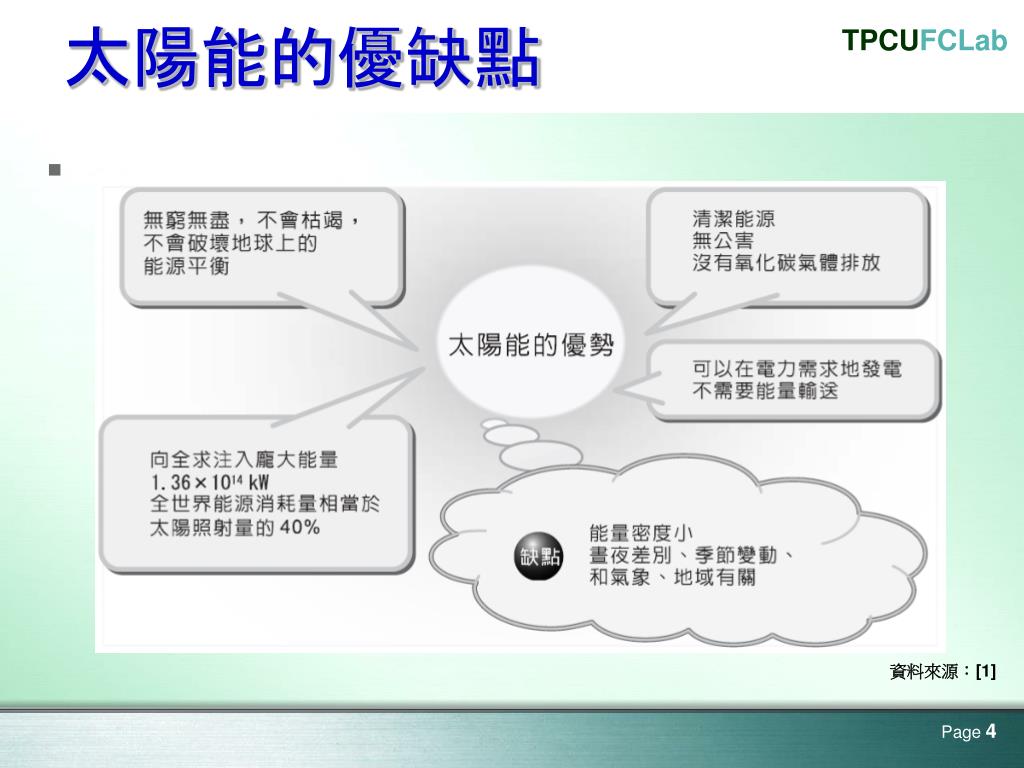

  5. 太陽能的優缺點 資料來源：[1]

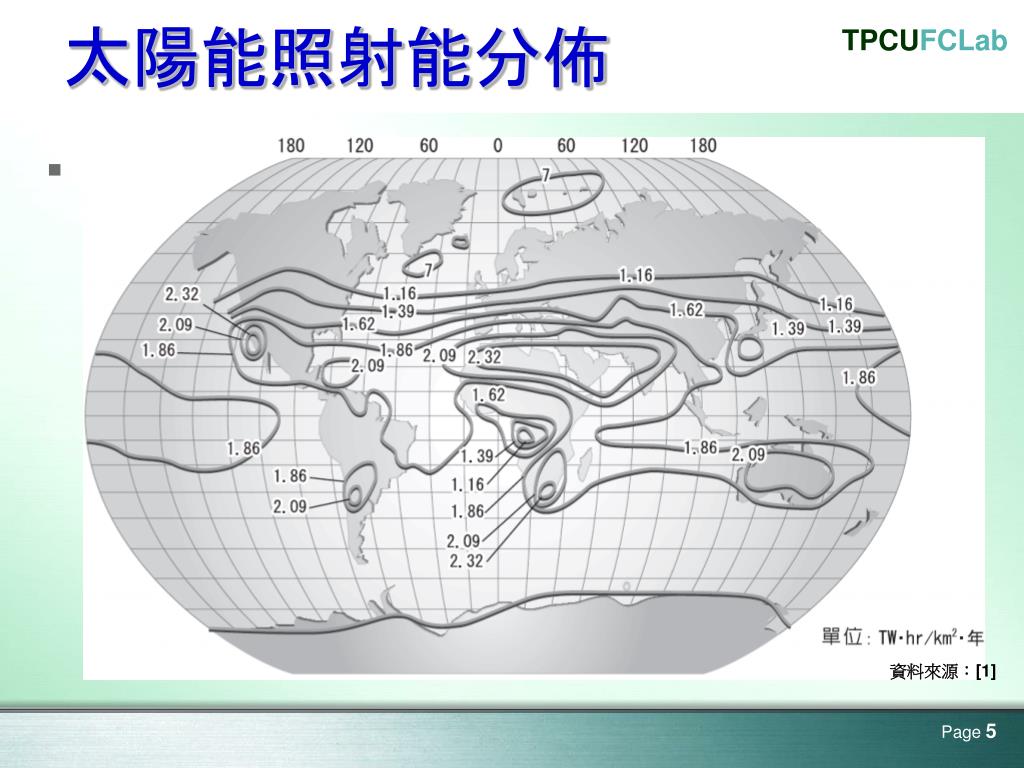

  6. 太陽能照射能分佈 資料來源：[1]

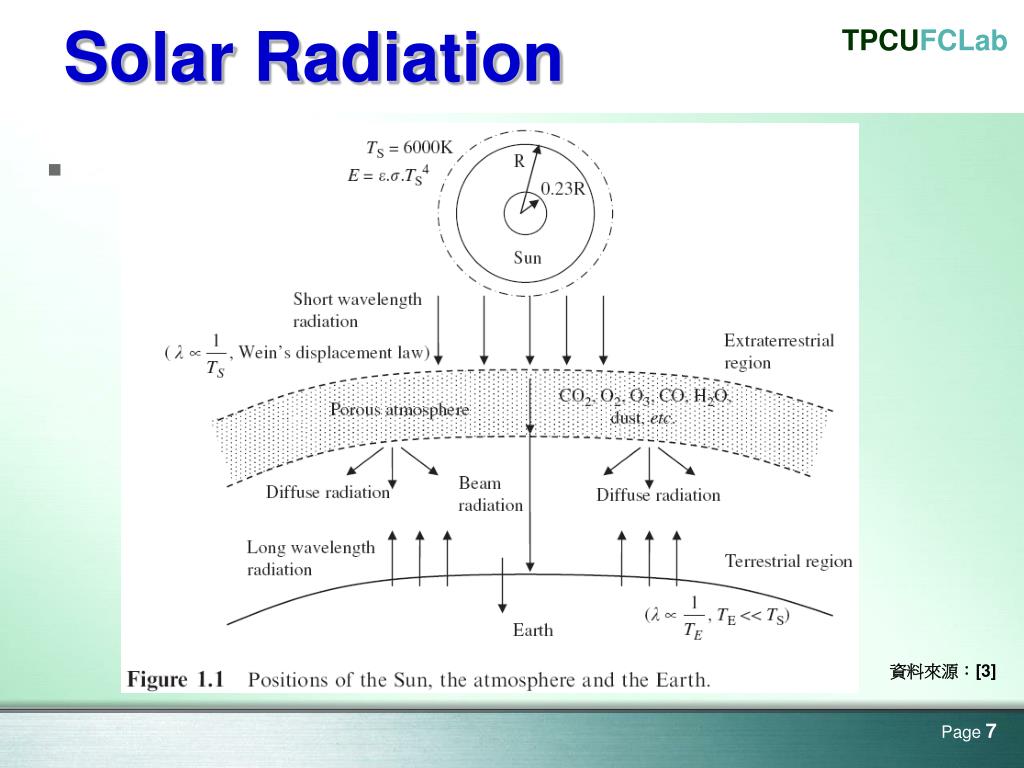

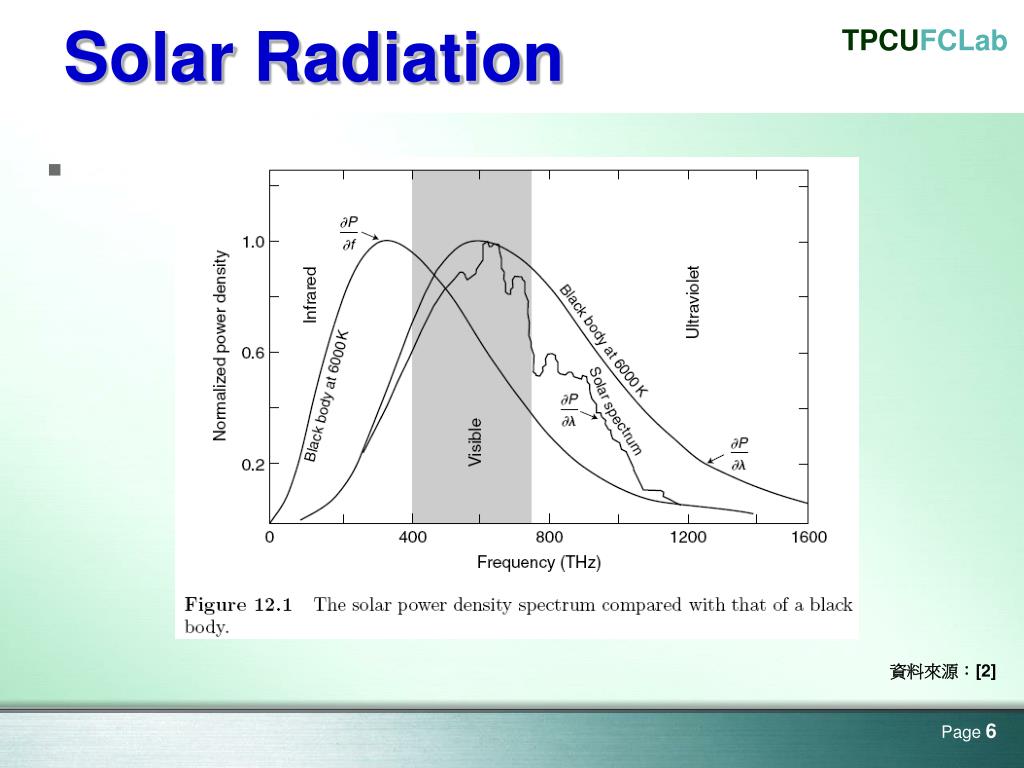

  7. Solar Radiation 資料來源：[2]

  8. Solar Radiation 資料來源：[3]

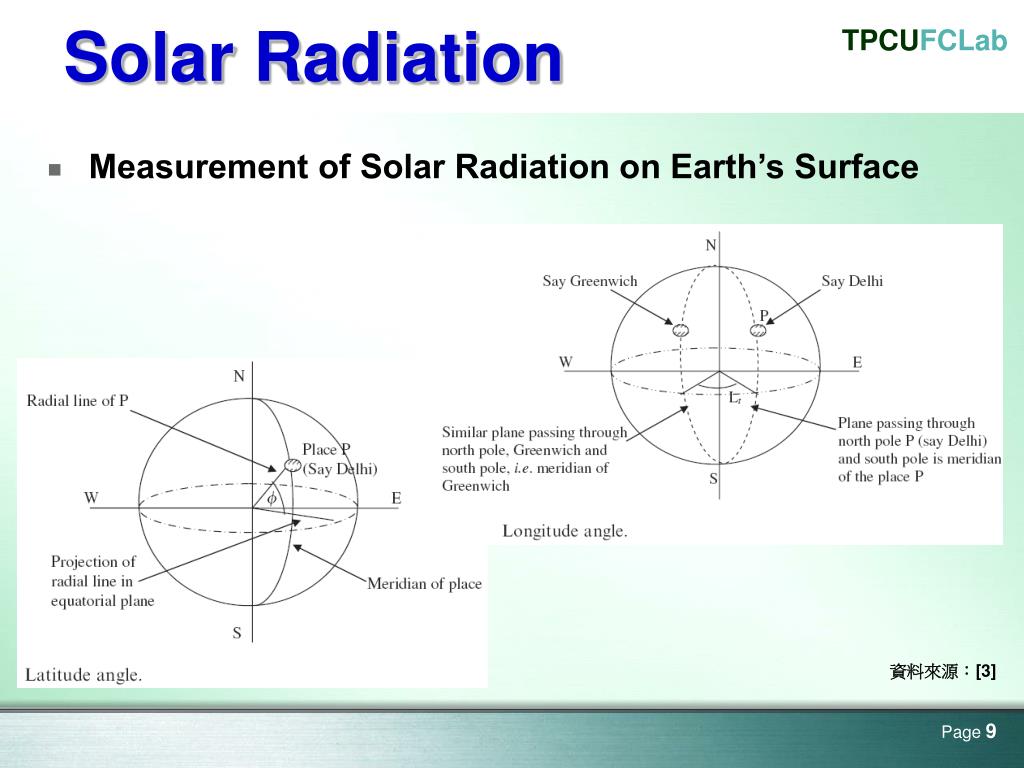

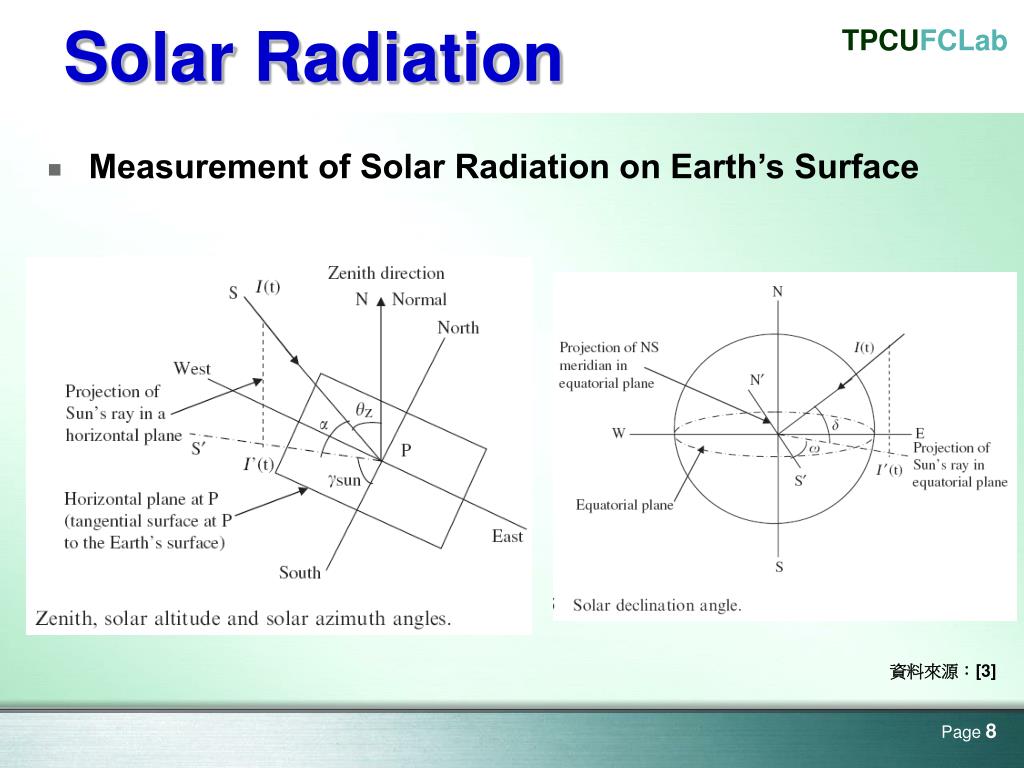

  9. Solar Radiation Measurement of Solar Radiation on Earth’s Surface 資料來源：[3]

  10. Solar Radiation Measurement of Solar Radiation on Earth’s Surface 資料來源：[3]

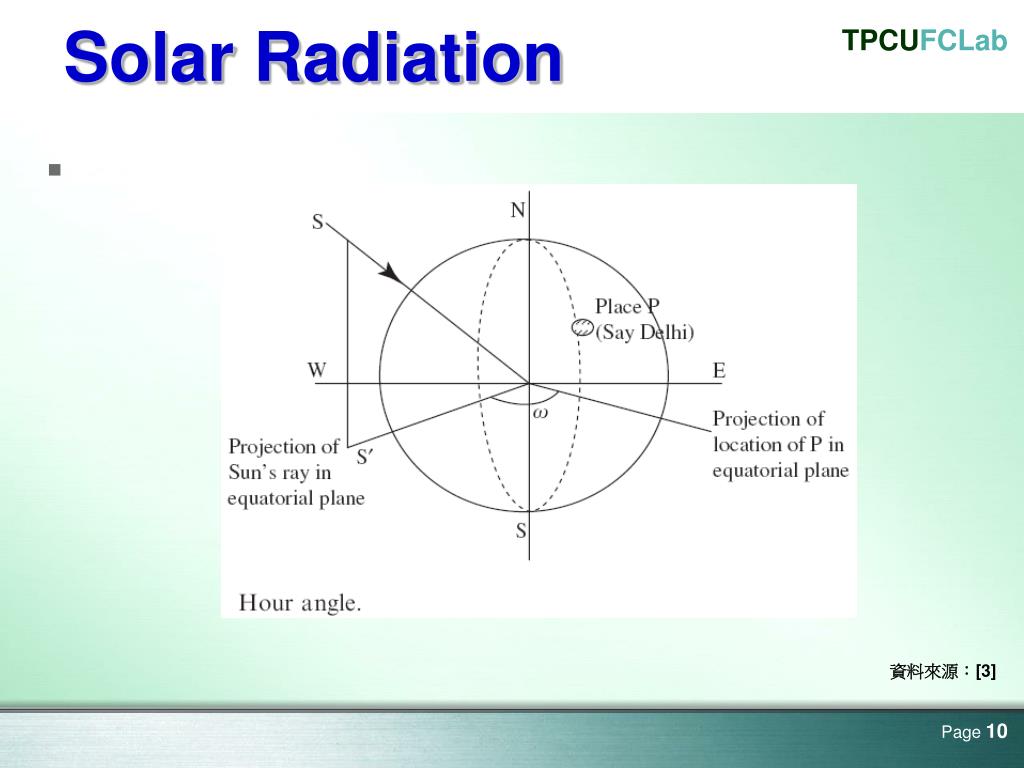

  11. Solar Radiation 資料來源：[3]

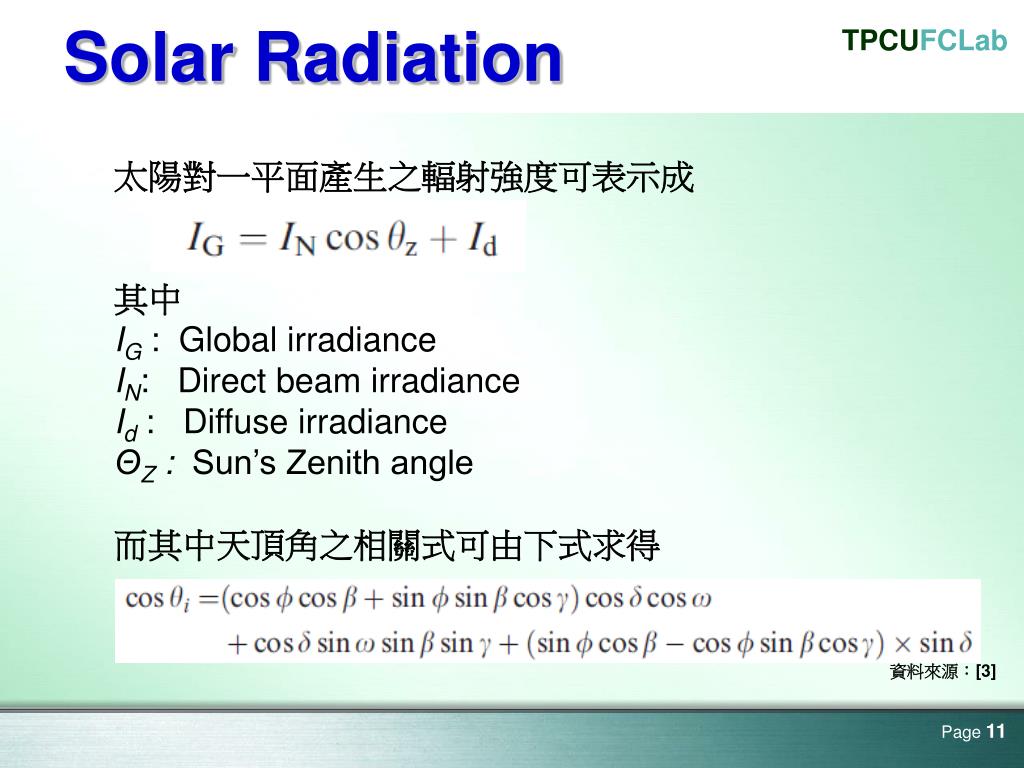

  12. Solar Radiation 太陽對一平面產生之輻射強度可表示成 其中 IG : Global irradiance IN: Direct beam irradiance Id : Diffuse irradiance ΘZ : Sun’s Zenith angle 而其中天頂角之相關式可由下式求得 資料來源：[3]

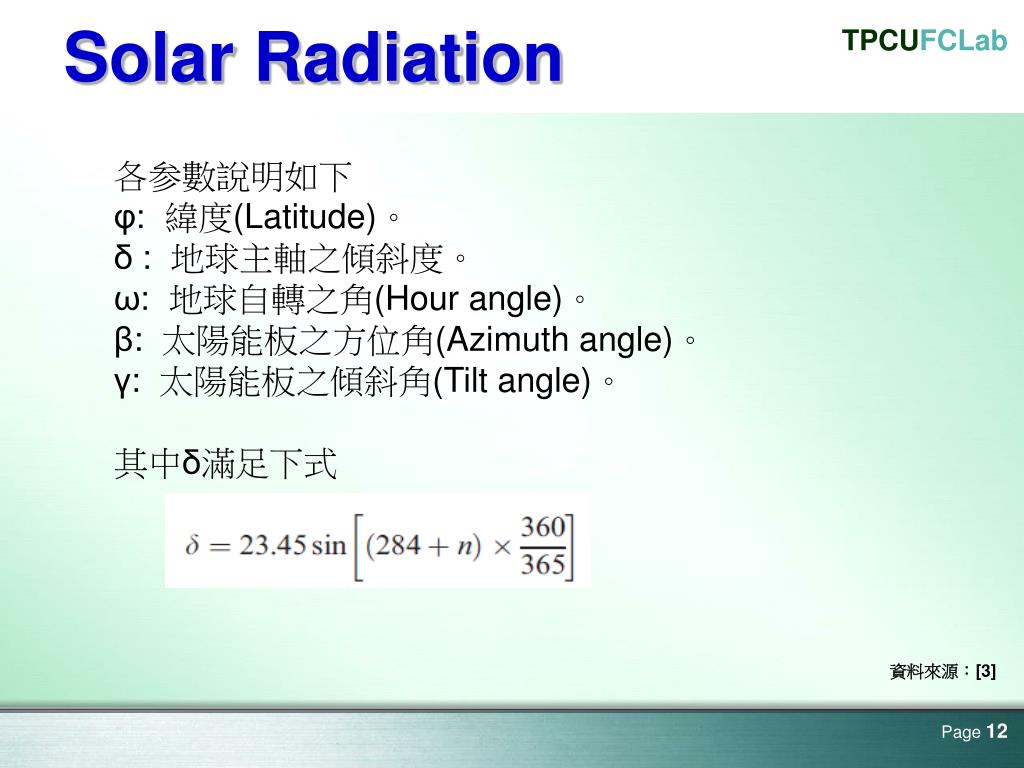

  13. Solar Radiation 各参數說明如下 φ: 緯度(Latitude)。 δ : 地球主軸之傾斜度。 ω: 地球自轉之角(Hour angle)。 β: 太陽能板之方位角(Azimuth angle)。 γ: 太陽能板之傾斜角(Tilt angle)。 其中δ滿足下式 資料來源：[3]

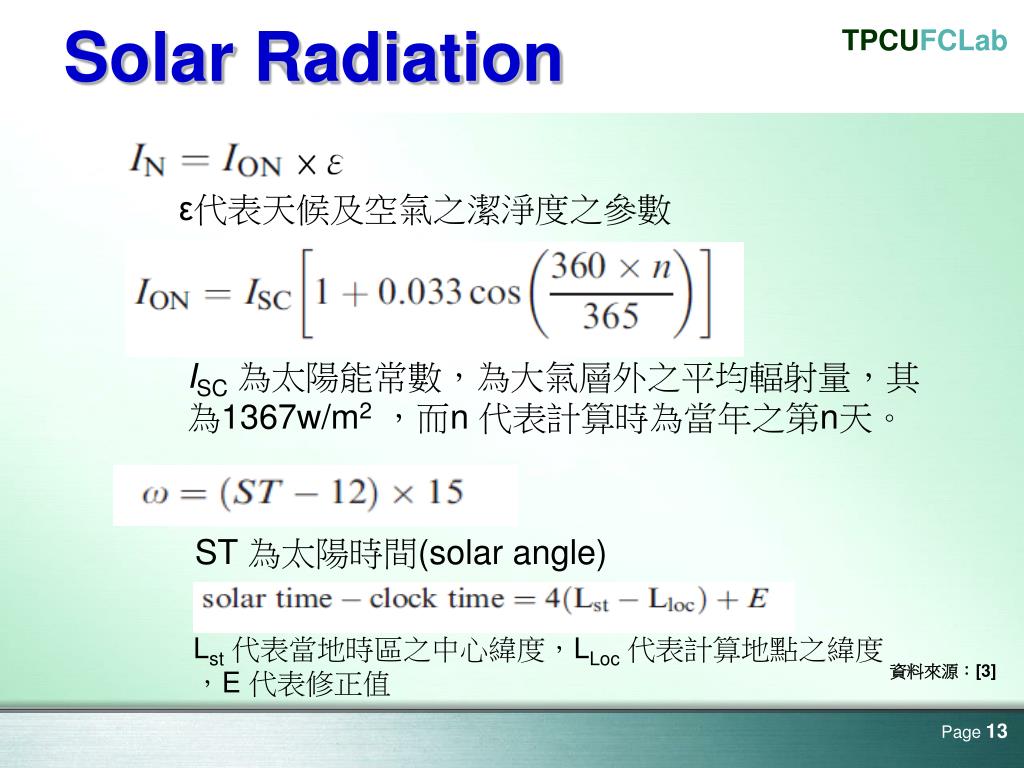

  14. Solar Radiation ε代表天候及空氣之潔淨度之參數 ISC為太陽能常數，為大氣層外之平均輻射量，其為1367w/m2，而n 代表計算時為當年之第n天。 ST 為太陽時間(solar angle) Lst代表當地時區之中心緯度，LLoc代表計算地點之緯度，E 代表修正值 資料來源：[3]

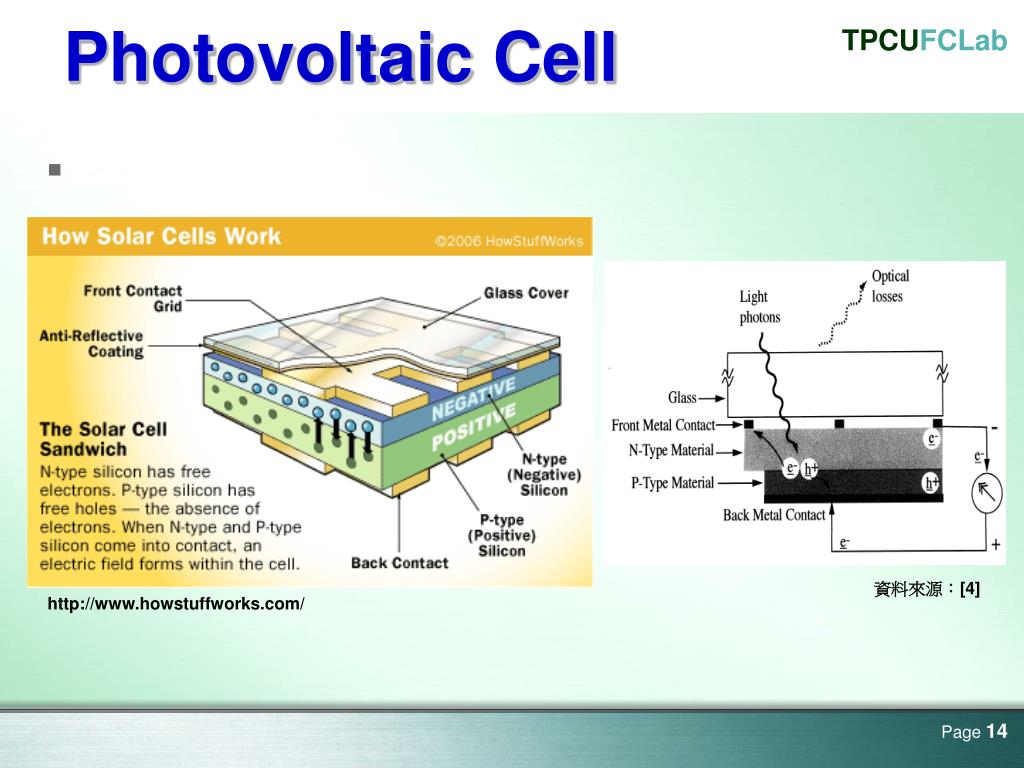

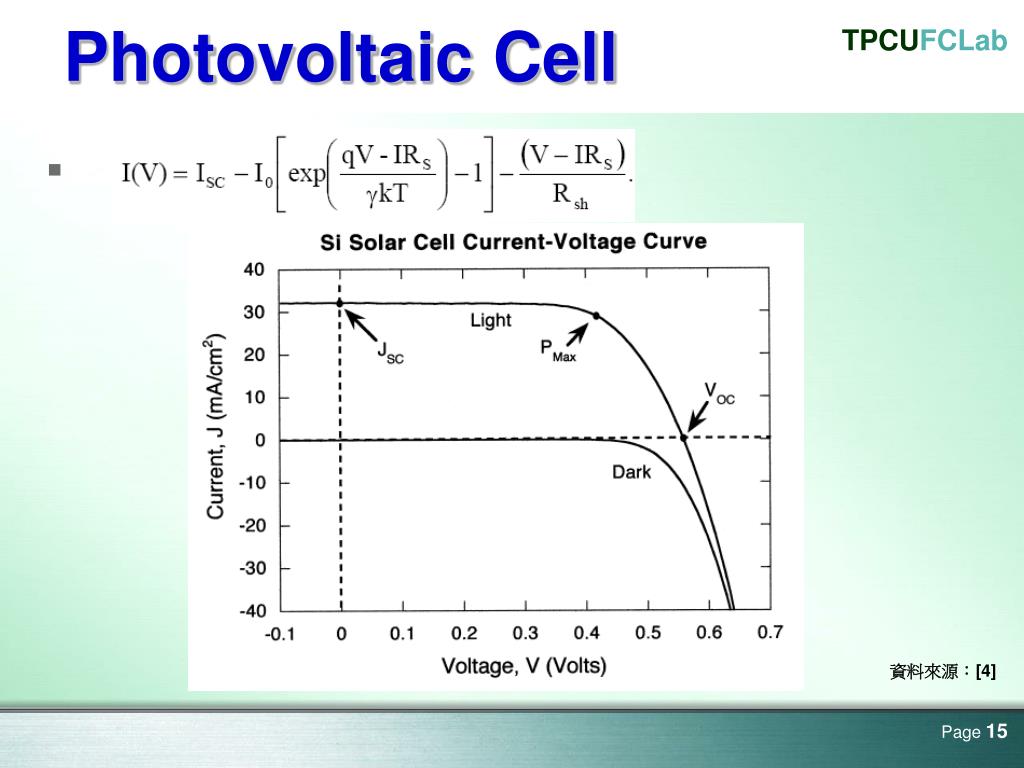

  15. Photovoltaic Cell 資料來源：[4] http://www.howstuffworks.com/

  16. Photovoltaic Cell 資料來源：[4]

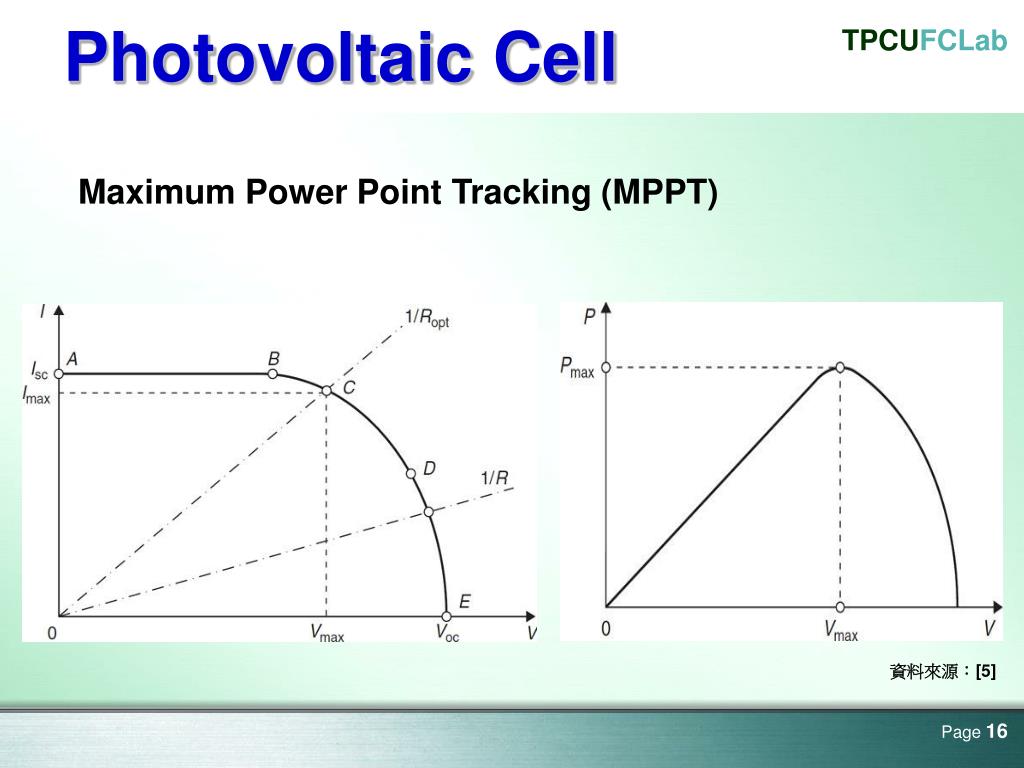

  17. Photovoltaic Cell Maximum Power Point Tracking (MPPT) 資料來源：[5]

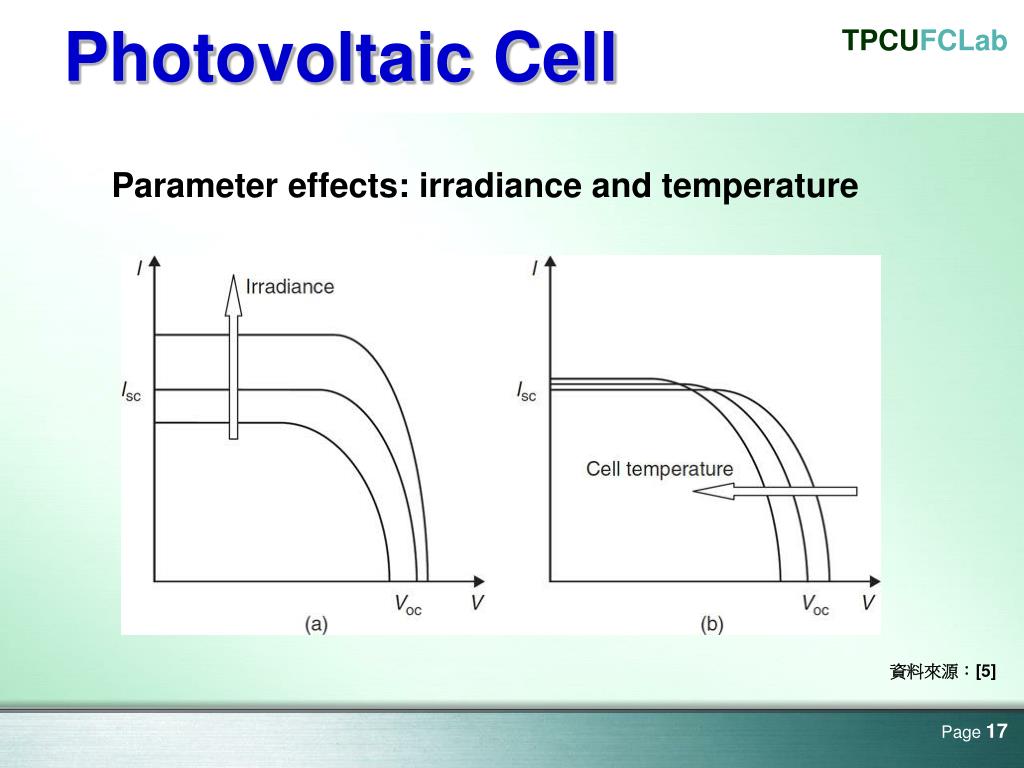

  18. Photovoltaic Cell Parameter effects: irradiance and temperature 資料來源：[5]

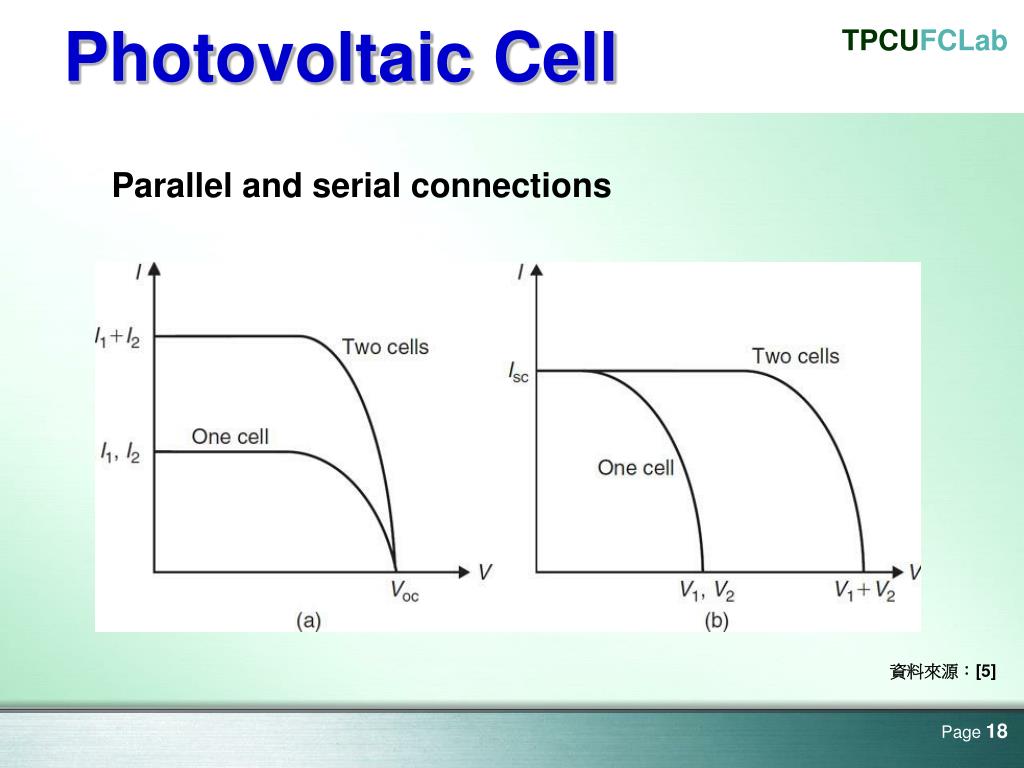

  19. Photovoltaic Cell Parallel and serial connections 資料來源：[5]

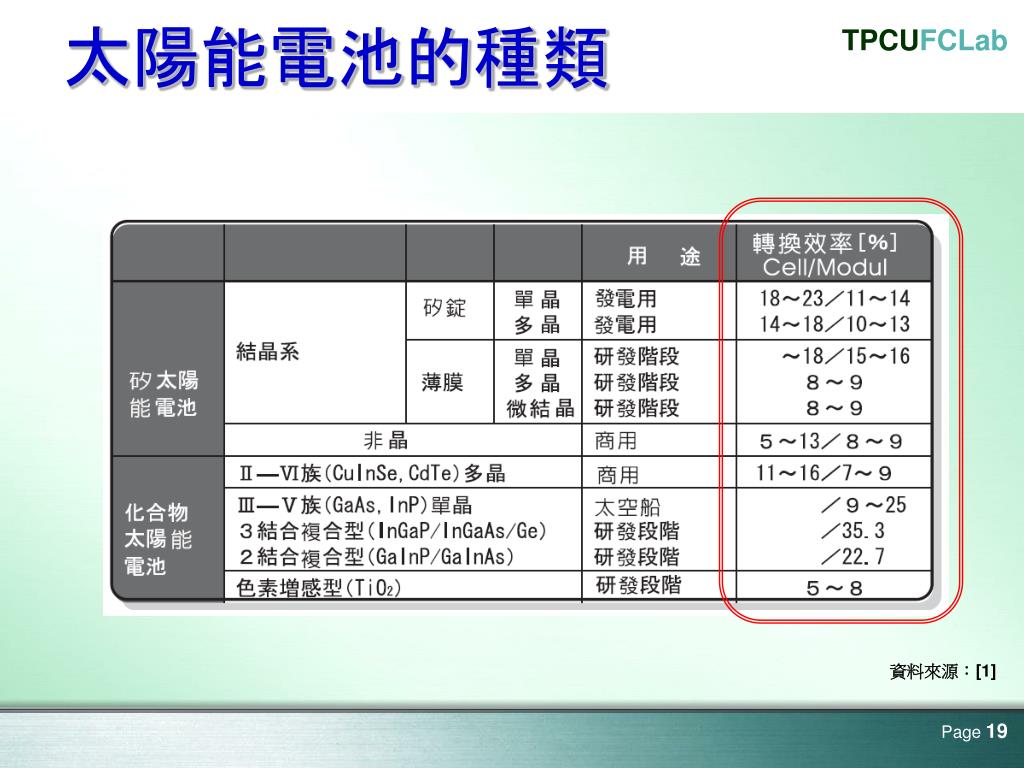

  20. 太陽能電池的種類 資料來源：[1]

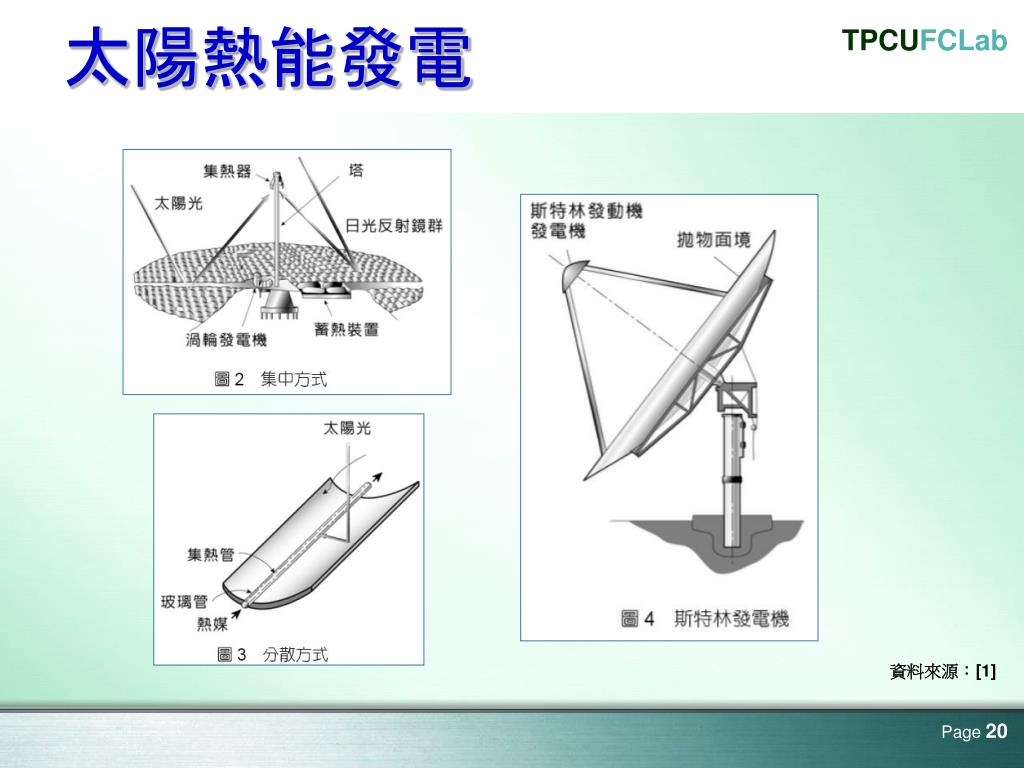

  21. 太陽熱能發電 資料來源：[1]

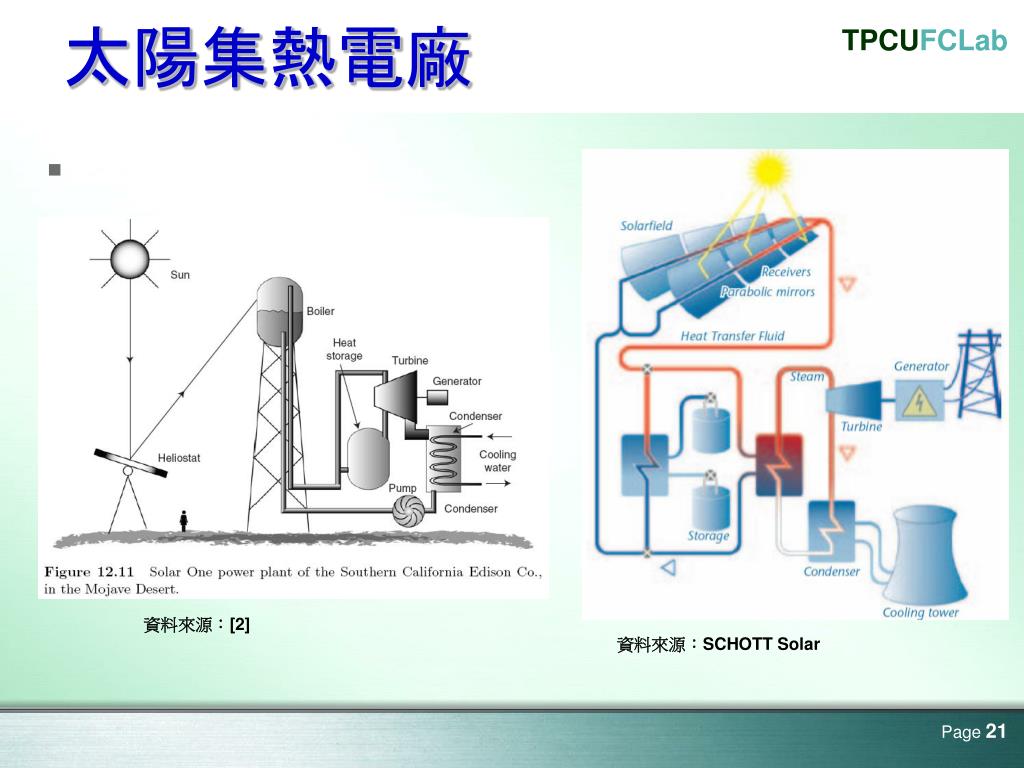

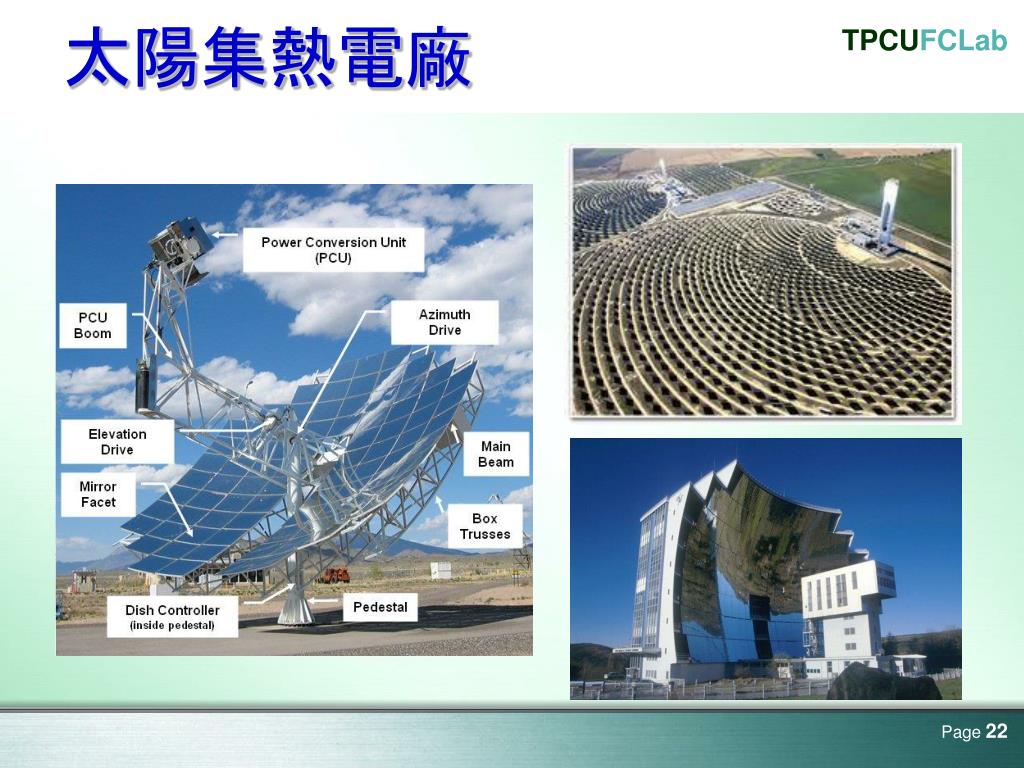

  22. 太陽集熱電廠 資料來源：[2] 資料來源：SCHOTT Solar

  23. 太陽集熱電廠

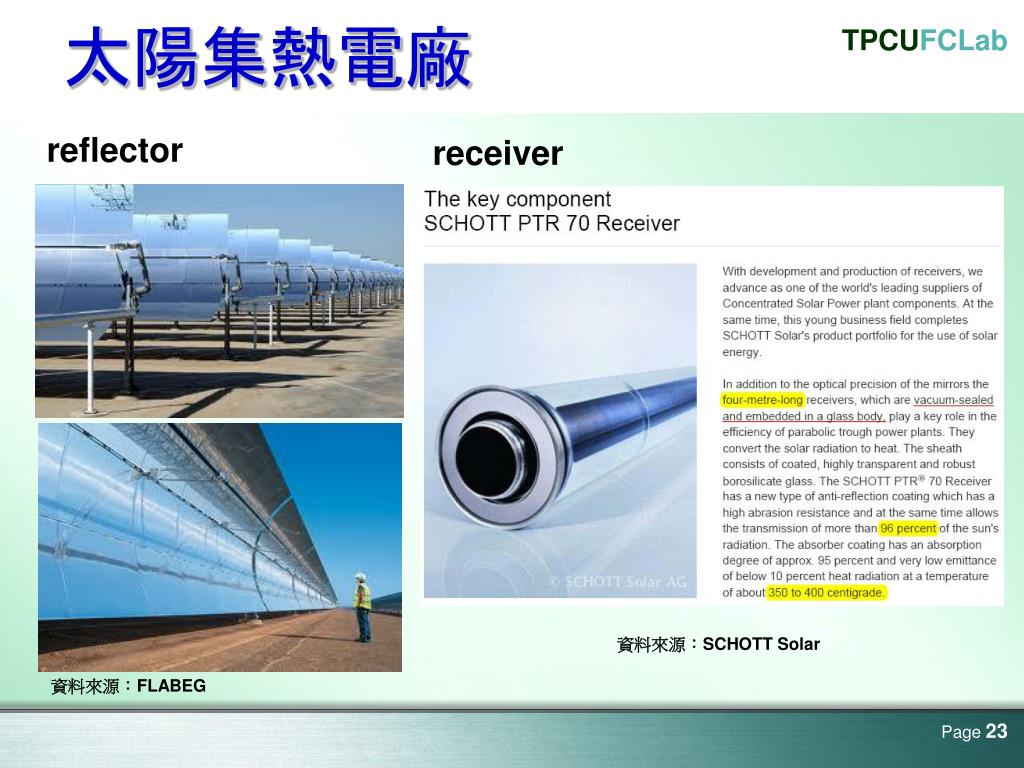

  24. 太陽集熱電廠 reflector receiver 資料來源：SCHOTT Solar 資料來源：FLABEG

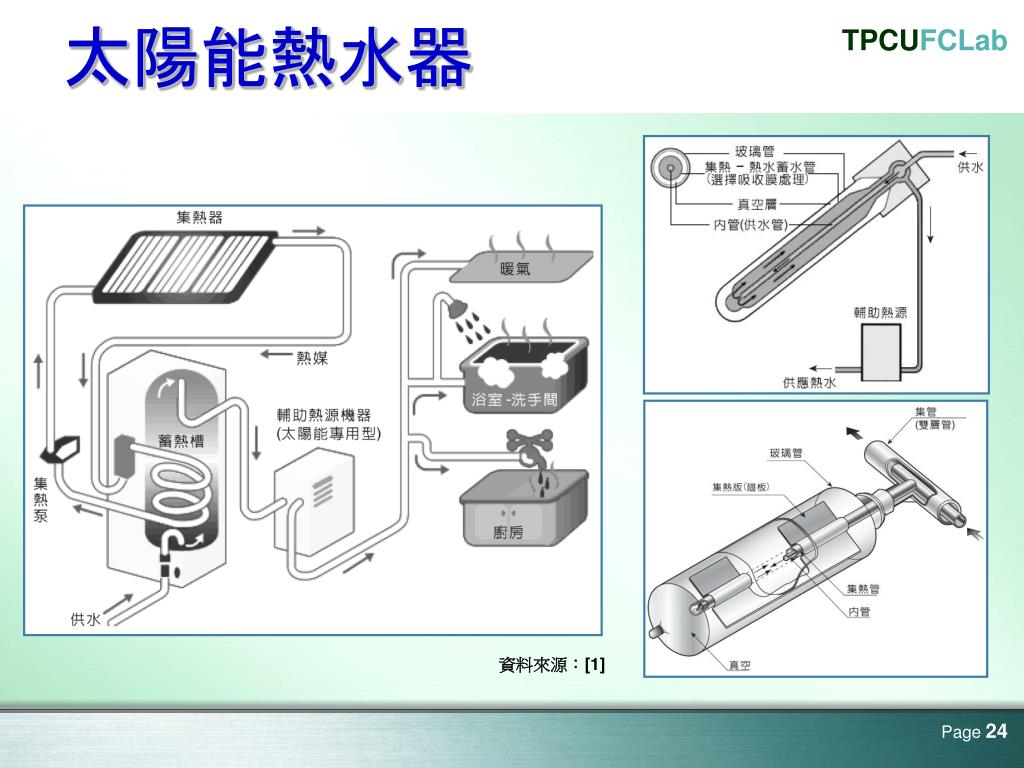

  25. 太陽能熱水器 資料來源：[1]

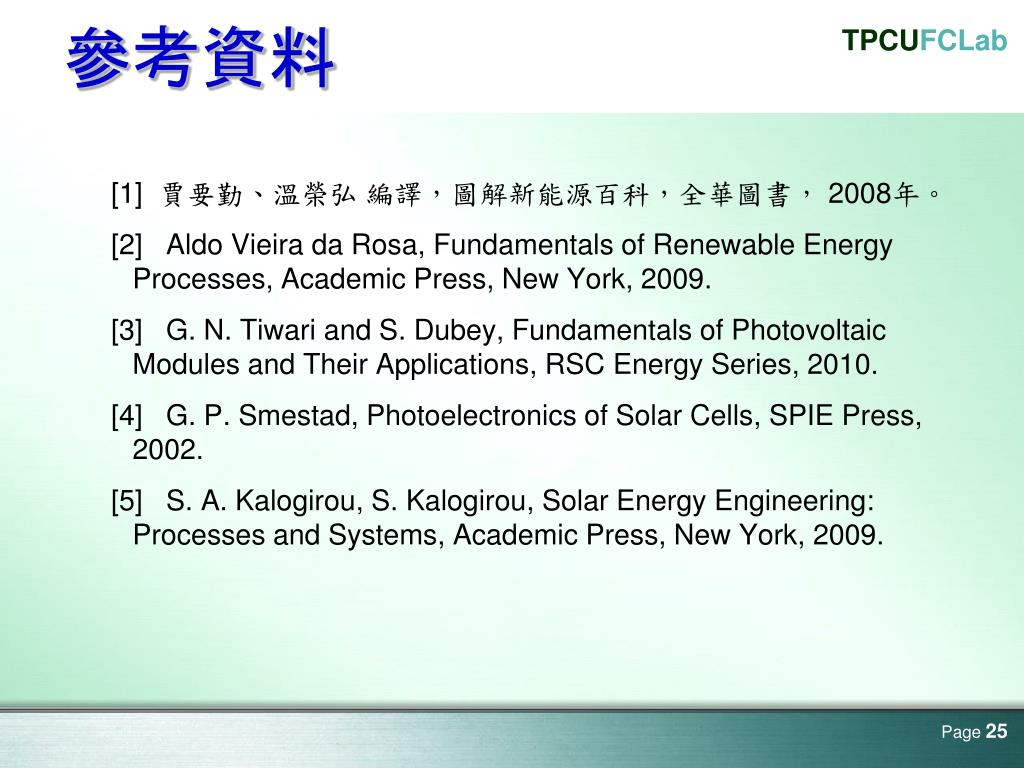

  26. 參考資料 [1] 賈要勤、溫榮弘 編譯，圖解新能源百科，全華圖書， 2008年。 [2] Aldo Vieira da Rosa, Fundamentals of Renewable Energy Processes, Academic Press, New York, 2009. [3] G. N. Tiwari and S. Dubey, Fundamentals of Photovoltaic Modules and Their Applications, RSC Energy Series, 2010. [4] G. P. Smestad, Photoelectronics of Solar Cells, SPIE Press, 2002. [5] S. A. Kalogirou, S. Kalogirou, Solar Energy Engineering: Processes and Systems, Academic Press, New York, 2009.
