航空照片之正射糾正

航空照片之正射糾正. ★航空照片之應用. 航空測量技術對於森林調查之應用主要在於照片判釋與照片描繪兩方面。 照片判釋→ 藉垂直照片與立體像對判釋樹種及林型之分佈， 甚或測定樹高與樹冠被覆密度以推計林分材積。 照片描繪→ 根據照片判釋結果，描繪照片，以區劃各林型及 林分級，繪製林區之林型、林分平面圖。. ★航空照片之正射糾正. 1.航空照片掃描 挑選重疊度適當、影像品質良好者，以掃描機掃描。 2.控制點選取 地面控制點的選取，係以不易改變之地點，如河川交會點及地形、地物特殊點為主，並應力求平均分佈於研究區的範圍內。

cade-blanchard
Download Presentation

航空照片之正射糾正

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

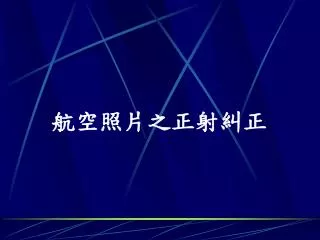

  1. 航空照片之正射糾正

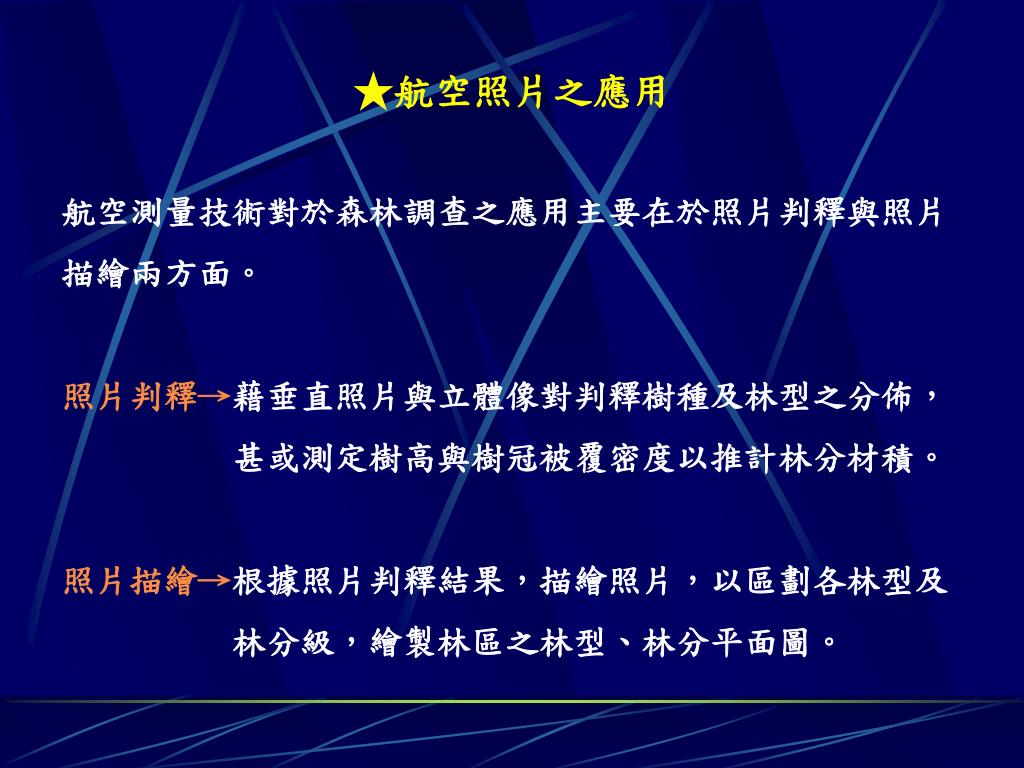

  2. ★航空照片之應用 航空測量技術對於森林調查之應用主要在於照片判釋與照片描繪兩方面。 照片判釋→藉垂直照片與立體像對判釋樹種及林型之分佈， 甚或測定樹高與樹冠被覆密度以推計林分材積。 照片描繪→根據照片判釋結果，描繪照片，以區劃各林型及 林分級，繪製林區之林型、林分平面圖。

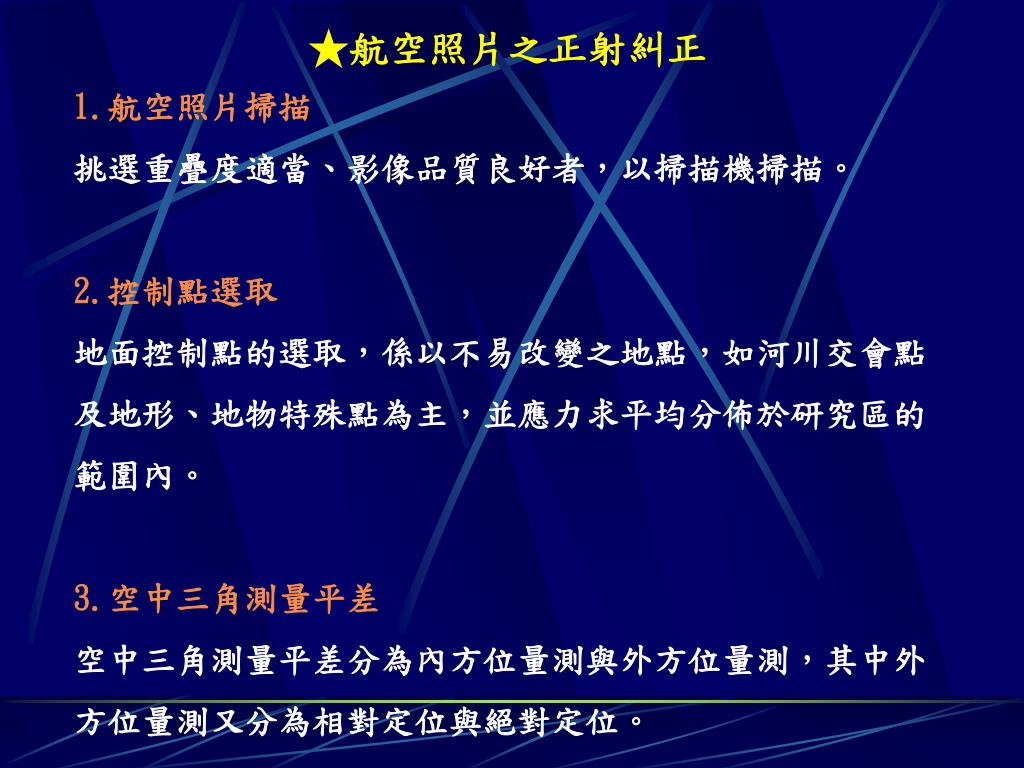

  3. ★航空照片之正射糾正 1.航空照片掃描 挑選重疊度適當、影像品質良好者，以掃描機掃描。 2.控制點選取 地面控制點的選取，係以不易改變之地點，如河川交會點及地形、地物特殊點為主，並應力求平均分佈於研究區的範圍內。 3.空中三角測量平差 空中三角測量平差分為內方位量測與外方位量測，其中外方位量測又分為相對定位與絕對定位。

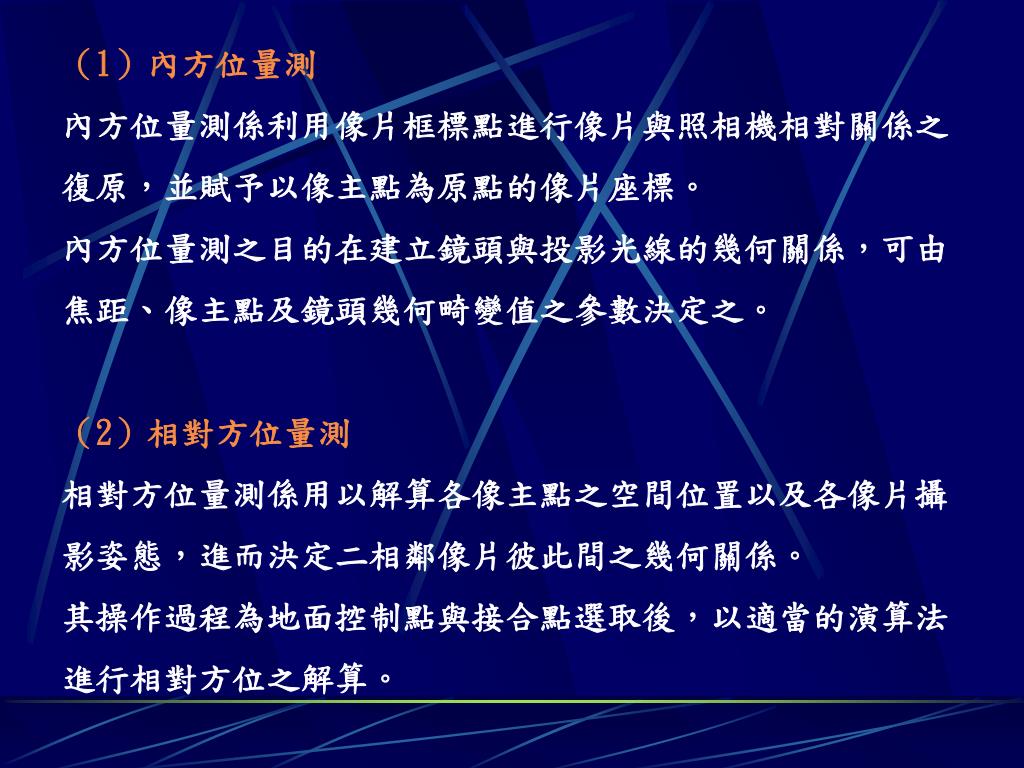

  4. （1）內方位量測 內方位量測係利用像片框標點進行像片與照相機相對關係之復原，並賦予以像主點為原點的像片座標。 內方位量測之目的在建立鏡頭與投影光線的幾何關係，可由焦距、像主點及鏡頭幾何畸變值之參數決定之。 （2）相對方位量測 相對方位量測係用以解算各像主點之空間位置以及各像片攝影姿態，進而決定二相鄰像片彼此間之幾何關係。 其操作過程為地面控制點與接合點選取後，以適當的演算法進行相對方位之解算。

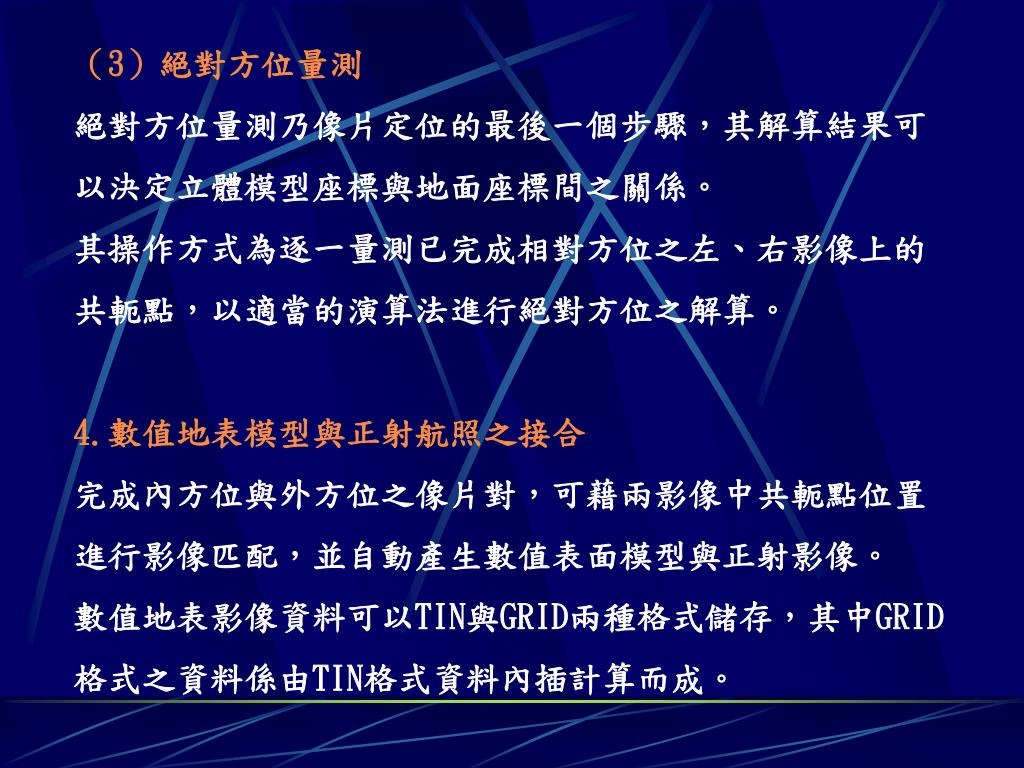

  5. （3）絕對方位量測 絕對方位量測乃像片定位的最後一個步驟，其解算結果可以決定立體模型座標與地面座標間之關係。 其操作方式為逐一量測已完成相對方位之左、右影像上的共軛點，以適當的演算法進行絕對方位之解算。 4.數值地表模型與正射航照之接合 完成內方位與外方位之像片對，可藉兩影像中共軛點位置進行影像匹配，並自動產生數值表面模型與正射影像。 數值地表影像資料可以TIN與GRID兩種格式儲存，其中GRID格式之資料係由TIN格式資料內插計算而成。

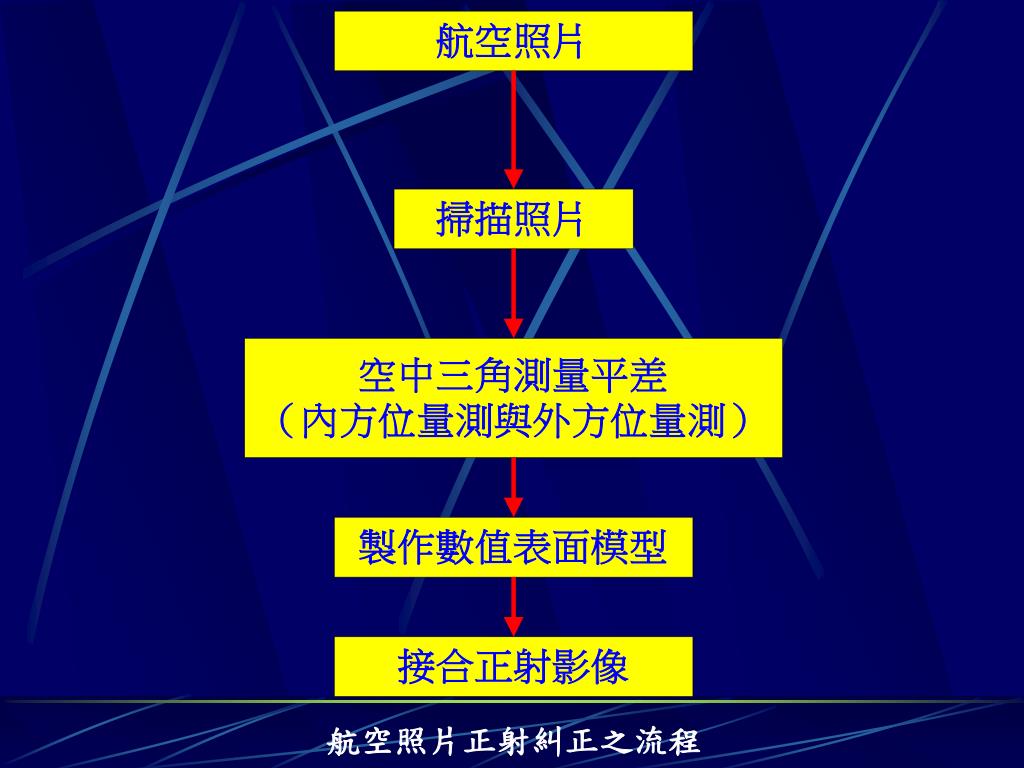

  6. 航空照片正射糾正之流程

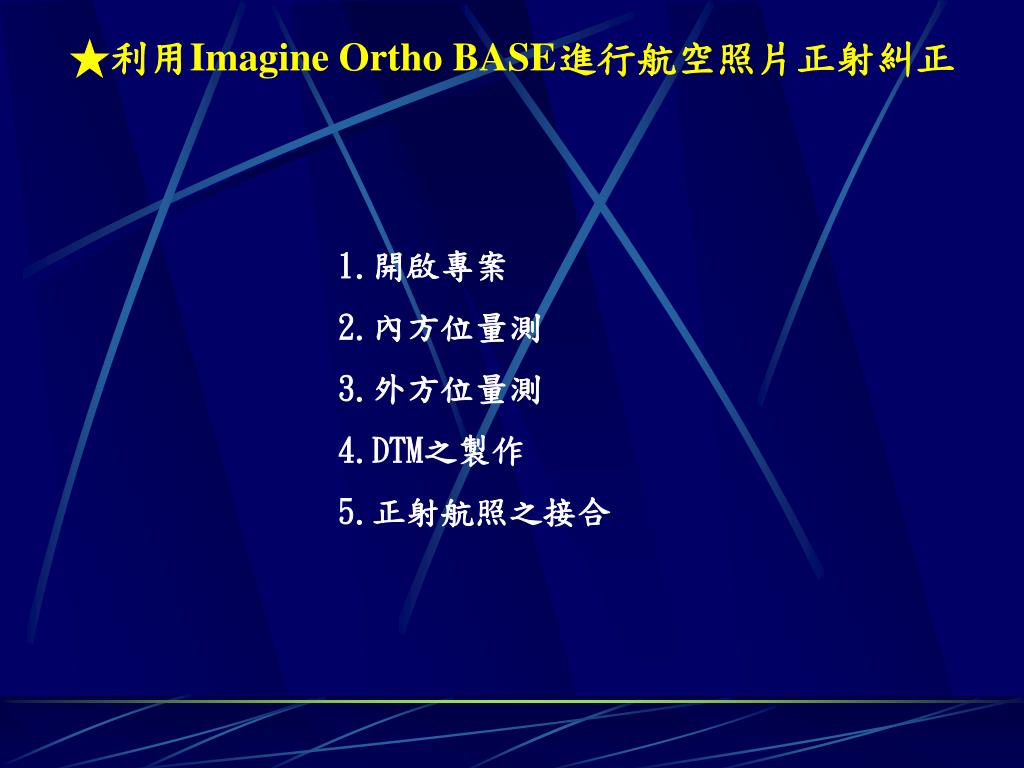

  7. ★利用Imagine Ortho BASE進行航空照片正射糾正 1.開啟專案 2.內方位量測 3.外方位量測 4.DTM之製作 5.正射航照之接合

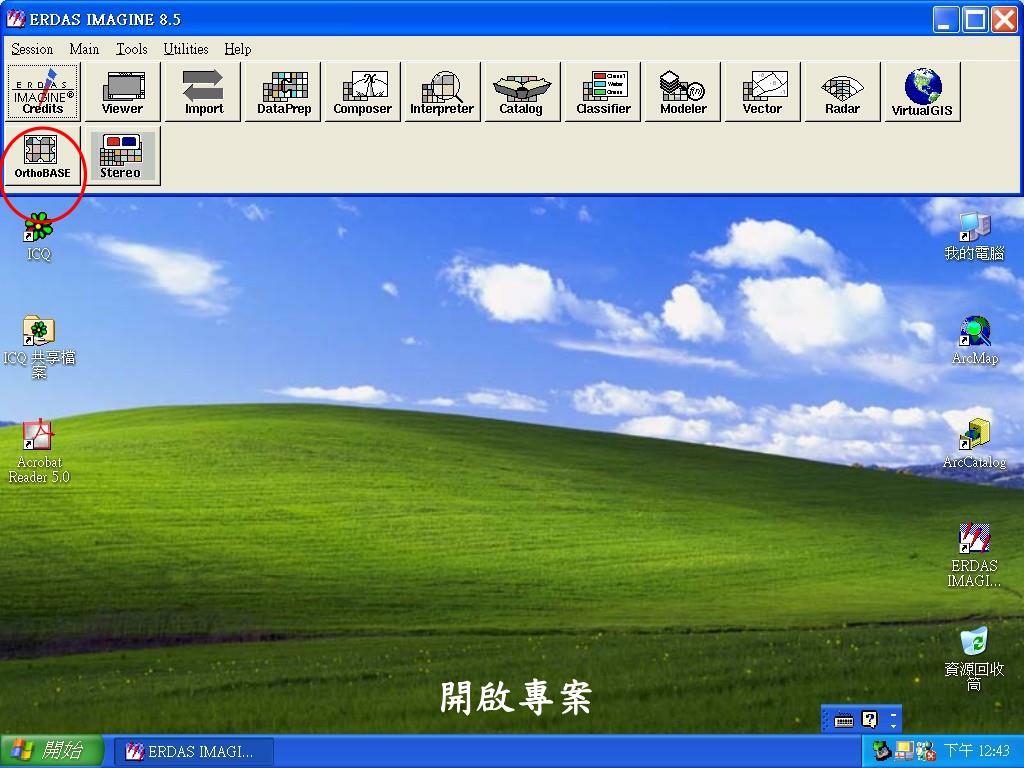

  8. 開啟專案

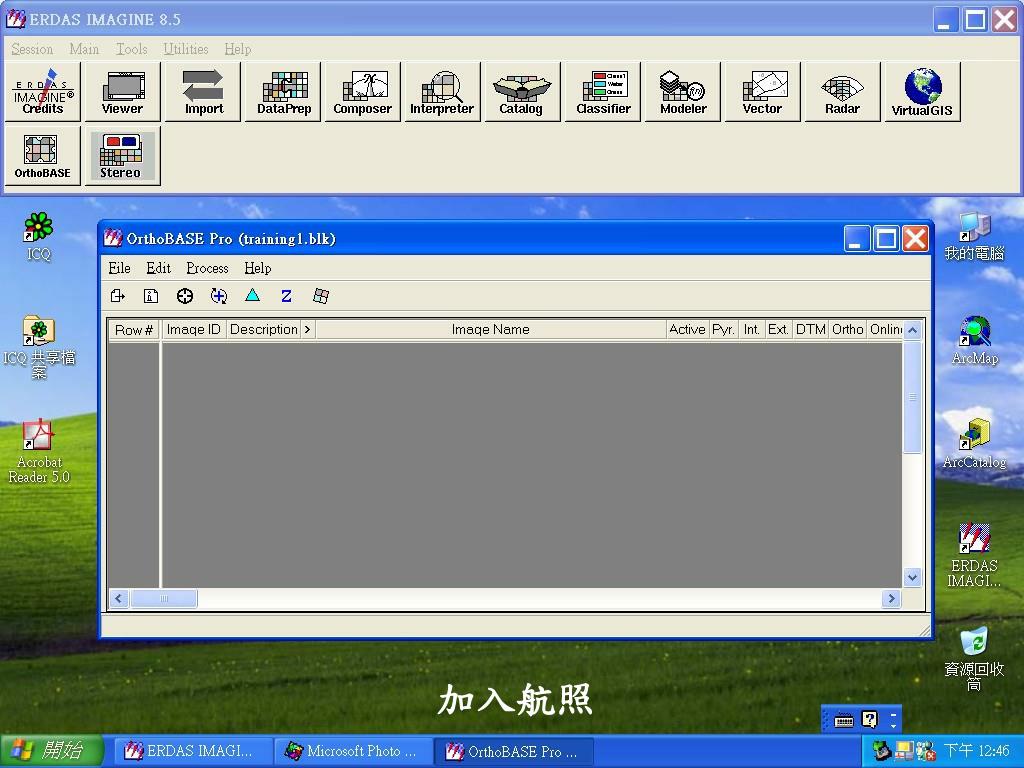

  9. 加入航照

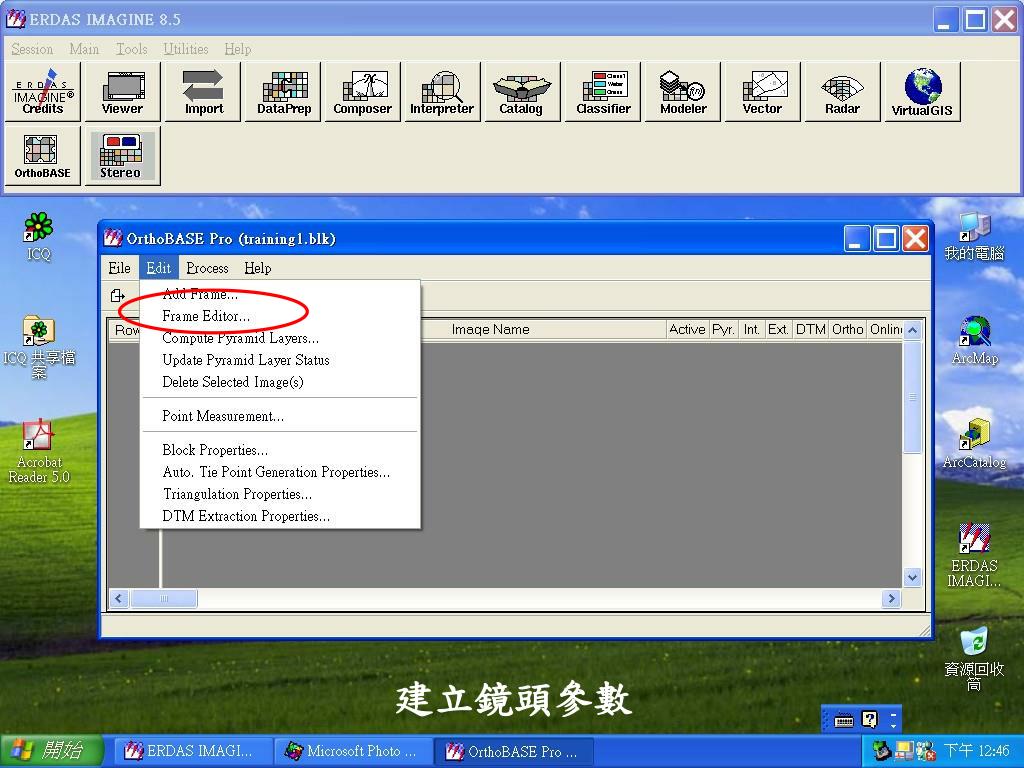

  10. 建立鏡頭參數

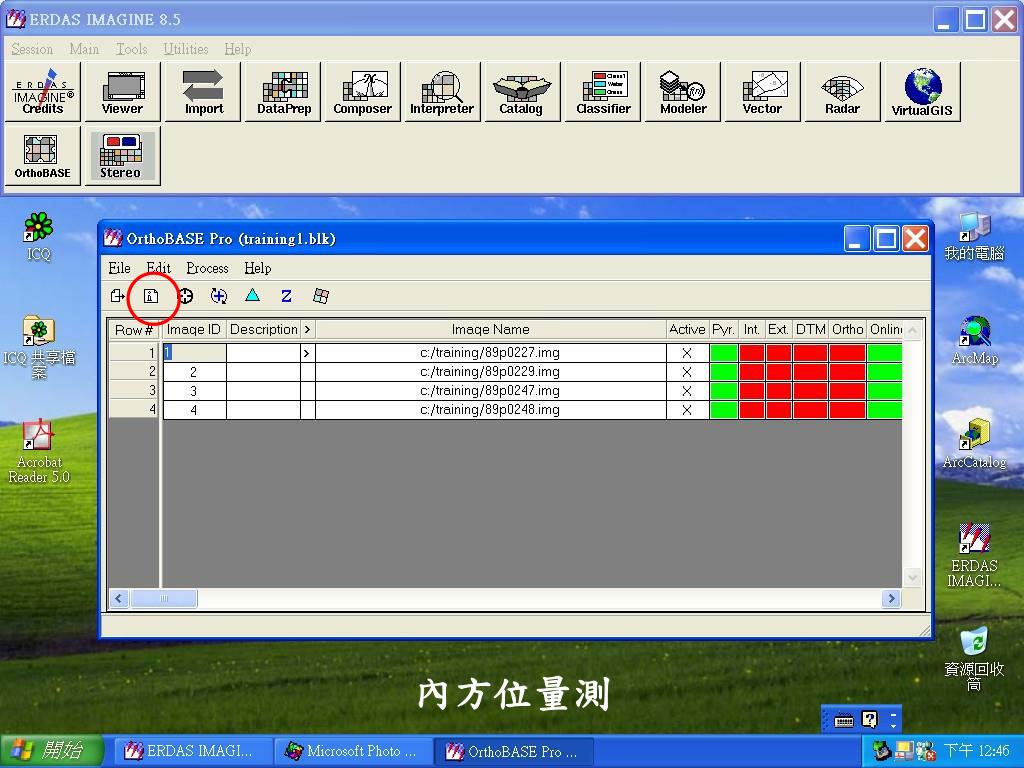

  11. 內方位量測

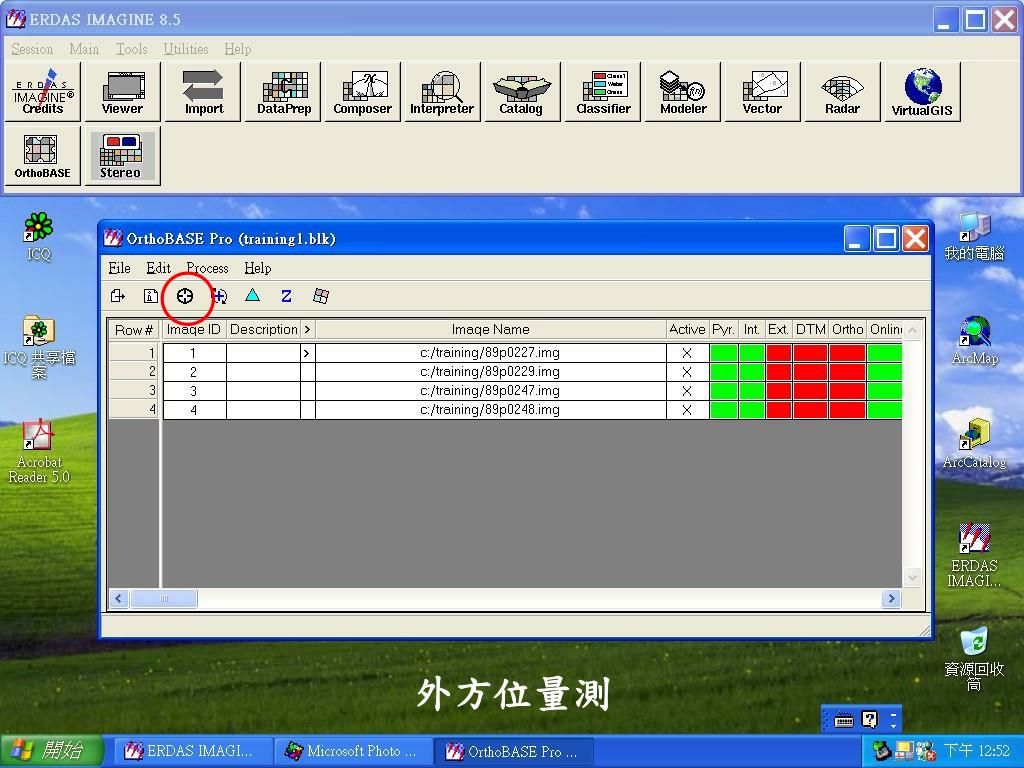

  12. 外方位量測
