Presentation Transcript
slide1

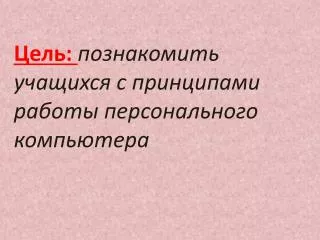

Цель: познакомить учащихся с принципами работы персонального компьютера

slide2

1. Принципы работы персонального компьютера.

Все блоки компьютера связаны между собой при помощи системной шины (системная магистраль) – основная задача которой, передача информации между процессором и остальными компонентами компьютера.

Для того чтобы, ускорить работу компьютера, системная шина была разделена на “шину адреса”и “шину данных”.

slide3

По шине адреса передаются данные о логическом адресе размещаемых данных, а по шине данных – сами данные.

Основные характеристики любой шины:

  • пропускная способность;
  • частота шины;
  • разрядность шины адреса;
  • разрядность шины данных.

Открытая архитектура – это архитектура, основу которой составляет ряд решений интерфейсов и шин, предназначенных для объединения самых различных устройств в единую систему.

slide4

Любой персональный компьютер состоит из следующих персональных блоков:

  • материнская плата;
  • центральный процессор;
  • основная память;
  • периферийные устройства.
slide5

Материнская плата (системная плата) – получила свое название от английских слов “motherboard” и “system board”/ На ней устанавливаются все необходимые для работы компьютера устройства.

slide6

Применительно к материнским платам встречаются такие понятия, как форм – фактор и чипсет. Форм – фактор характеризует физическую конструкцию материнской платы: габариты, расположение соединительных разъемов, способы питания. Наиболее распространены форм-факторы AT, ATX, BTX.

Чипсет – это набор микросхем, составляющих “скелет” материнской платы. Служит для обеспечения обмена данными между ЦП и периферийными устройствами

slide7

Для подключения к материнской плате периферийных устройств (клавиатуры, мыши, жестких дисков) служат специальные схемы которые называются контроллерами. Отдельные платы (платы расширения) подключаются к общей системе при помощи специальных разъемов на материнской плате, которые называются слотами, а к внешним разъемам подключают внешние устройства.

slide8

Наглядное сопоставление некоторых наиболее часто встречающиеся форм-факторов материнских плат компьютера.

slide9

Шины расширения ПК.

1. Шина ISA. Впервые появилась на компьютерах IBM PC в 1981 году. Это 8 – битная шина с тактовой частотой 4,77 МГц и скорость передачи данных 4,77МБ/с. Разъем состоит из 62 контактов. В 1984 шина была усовершенствована и стала передавать 16 бит данных за один такт. Разъем был увеличен на 36 контактов. Шина снята с производства в 1999 г. Для изготовления этой шины применялся черный пластик.

slide11

2. Шина PCI (Peripheral Component Interconnect). Шина ввода/вывода для подключения периферийных устройств к материнской плате компьютера. PCI-устройства с точки зрения пользователя самонастраиваемы (PlugandPlay). После старта компьютера системное программное обеспечение обследует конфигурационное пространство PCI каждого устройства, подключённого к шине, и распределяет ресурсы. Шина выполнена из белого пластика.

slide12

Белые разъёмы на материнской плате — 32-разрядные PCI

Разъём 64-разрядной PCI

slide13

3. Шина AGP. В 1997 году компанией Intel была разработана 32 – битная системная шина для видеокарты. Она появилась одновременно с чипсетами для процессора Intel Pentium II. Шины AGP напрямую подключены к блоку управления основной памятью. Такой подход позволил организрвать быстрое переключение доступа к памяти между ЦП и видеосистемой. Для изготовления шины используется пластик коричневого цвета.Эта шина заменила шину PCI.

slide15

4. Шина PC – E (PCI Express).

Разработана компанией PCI – SIG в 2002 году. Пришла на смену шине AGP.

Технические характеристики:

  • рабочая частота – 2500 МГц;
  • разрядность шины – 64 бит;
  • пропускная способность – до 16 Гбайт/с (PCI-E x16)и до 32 Гбайт/с (PCI – E x32).

Для изготовления этой шины используется пластик коричневого или желтого цвета.

slide16

На фотографии слоты материнской платы DFI LanParty nForce4 SLI-DR (сверху вниз): x4 PCI Express,

x16 PCI Express,

x1 PCI Express,

x16 PCI Express,

стандартный 32‑разрядный слот PCI

slide17

Разъемы для подключения внешних устройств. Разъемы для подключения клавиатуры и мыши.

Для подключения клавиатуры используется

три типа разъемов – AT, PS/2, и USB. AT – представляет собой толстый круглый 5 – контактный разъем. Применяется в компьютерах форм – фактора AT. Разъем PS/2 представляет собой круглый 6 – контактный разъем.

slide18

2. Разъемы последовательных портов COM.

Communication Port (порт связи) представляет собой последовательный порт для подключения мыши, внешнего модема и т. п. Очень часто обозначаются как RS – 232C. Разъемы COM – порта представляют собой 9 – контактные разъемы DB – 9P. Обычно на материнской плате выведено два разъема COM1 и COM2

При этом к каждому порту может быть подключено одно устройство.

slide19

3. Разъем параллельного порта LPT.

Порт LPT (Line Printer) предназначен для подключения принтеров, сканеров и других устройств совместимых с интерфейсом Centronics, который используется для организации работы параллельного порта. Интерфейс Centronics использует стандартный 36 – контактный разъем с двухрядным расположением выводов. Интерфейс обеспечивает скорость передачи данных до 2 Мбит/с.

slide20

4. Разъем последовательной шины USB.

Порт USB (Universal Serial Bus)предназначен для подключения практически любых периферийных устройств. Версия первого утвержденного варианта появилась 15 января 1996 г и предназначалась для организации соединения многочисленных и разнотипных внешних устройств с помощью единого интерфейса. Стандарт USB предполагает взаимодействие по архитектуре “клиент - сервер” (используется терминология “Master - slave”)и позволяет подключать до 127 устройств последовательно или используя концентратор USB (hub) к которому присоединяется до 7 устройств.

slide21

Спецификация USB 3.0

  • В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего цвета. Кабель USB 2.0 содержит в себе четыре линии — пару для приёма/передачи данных, плюс и ноль питания. В дополнение к ним USB 3.0 добавляет ещё четыре линии связи (две витые пары), в результате чего кабель стал гораздо толще. Hовые контакты в разъёмах USB 3.0 расположены отдельно от старых в другом контактном ряду. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с до 600 Мбайт/с и позволяет передать 1 Тб не за 8-10 часов, а за 40-60 минут.
  • Версия 3.0 отличается не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Таким образом, от одного хаба можно подпитывать большее количество устройств либо избавить сами устройства от отдельных блоков питания.
slide22

Наружные разъёмы материнской платы: PS/2 (1 — мышь, 2 — клавиатура), 100BASE-T 8P8C (3), USB (4), RS-232 DE-9 (5), IEEE 1284 (LPT) DB-25 (6), видеопорт VGA (7), игровой порт (8)) и аудиоразъемы мини-TRS (9)

slide24

Разъём DE-9, часто используемый для передачи по протоколу RS-232.

slide25

5. Разъем последовательной шины FireWire.

Этот интерфейс известен также под именем IEEE 1394 и как i-Link. Это последовательная высокоскоростная шина, предназначенная для обмена информацией между компьютером и другими устройствами.

Интерфейс FireWare

slide26

6. . Интерфейсы беспроводной связи.

IrDA. Ассоциация инфракрасной передачи данных, начиная с 1993 г., работала над открытым стандартом инфракрасной передачи данных на короткие расстояния. Спецификация IrDAбазируется на двух стандартах – протоколе физического уровня 115 Кбит/с, который был развит Hewlett Packard. Это протокол передачи данных связи “точка-точка”, предназначенный для работы на расстоянии до 1 м со скоростями между 9,6 Кбит/с и 16 Мбит/с. В настоящее время практически вытеснен современными способами связи такими как WI-Fiи Bluetooth.

slide27

6. Интерфейс беспроводной связи Bluetooth. Названная по имени датского короля Х столетия это спецификация для портативных устройств, обеспечивающая дешевую радиосвязь между мобильными компьютерами, мобильными телефонами, цифровыми камерами и т.д. Устройство, связывающее по протоколу Bluetoothработают в режиме “клиент-сервер”. Устройство клиент может вызывать до 7 устройств серверов. Клиент и сервер могут в любой момент поменяться местами.

Модули Bluetooth имеют приемопередатчики, которые сканируют пространство и обнаруживают другие устройства Bluetooth, что установить связь.

slide28

7. Другие внешние интерфейсы.

ACR– Advanced Communications Riser – специальный разъем для подключения сетевых, аудио-, и модемных плат, а также USB – контроллеров.

AMR – Audio Modem Riser, предназначен для установки голосового программного модема.

CNR – Communication and Network Riser, предполагает установку программной сетевой платы.

SCR – Smart Card Reader, предназначен для устройства считывания так называемых Smart – карт, применяемых в качестве накопителя информации в цифровых камерах.

slide29

8. Классификация периферийных устройств.

Периферийное устройство – это устройство, входящее в состав внешнего оборудования микроЭВМ, служащее для расширения ее стандартных возможностей. В настоящее время распространено множество разнообразных периферийных устройств, поэтому можно считать, что периферия – это все то, что подключается к материнской плате через шину расширения, внешний интерфейс или контроллер ввода – вывода.

slide30

Основные функциональные классы периферийных устройств:

  • внешние запоминающие устройства (дисководы, винчестеры, оптические приводы, и т.д. );
  • устройства ввода информации (клавиатуры, мыши, джойстики, трекболы, сканеры, цифровые фотоаппараты и д.р.);
  • устройства вывода информации (принтеры и д.р.);
  • звуковая система (аудиоплаты, акустические системы, микрофоны, наушники и т.д.);
  • видеосистема (видеоплаты, мониторы, ТВ – тюнеры и т.д.);
  • сетевые устройства (модемы, сетевые платы и д.р.);
  • остальные устройства (USB – игрушки, лампы, ионизаторы воздуха и т.д.).
