万用表的安装

万用表的安装. 电子技术工艺实习. 电子技术实验教学中心. 实习的目的及意义. 　　现代生活离不开电，特别是电子类的学生必须掌握一定的用电知识及电工操作技能。. 　　通过电子技术工艺实习，可以使我们学会常用电子仪器、仪表、电子元器件的使用方法及手工焊接技术。. 　　通过万用表的安装调试，理论联系实际，为后续课程的学习打下一定的基础。. 本课题的目的及意义. 　　万用表是最常用的电工仪表之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。.

byron
Download Presentation

万用表的安装

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 万用表的安装 电子技术工艺实习 电子技术实验教学中心

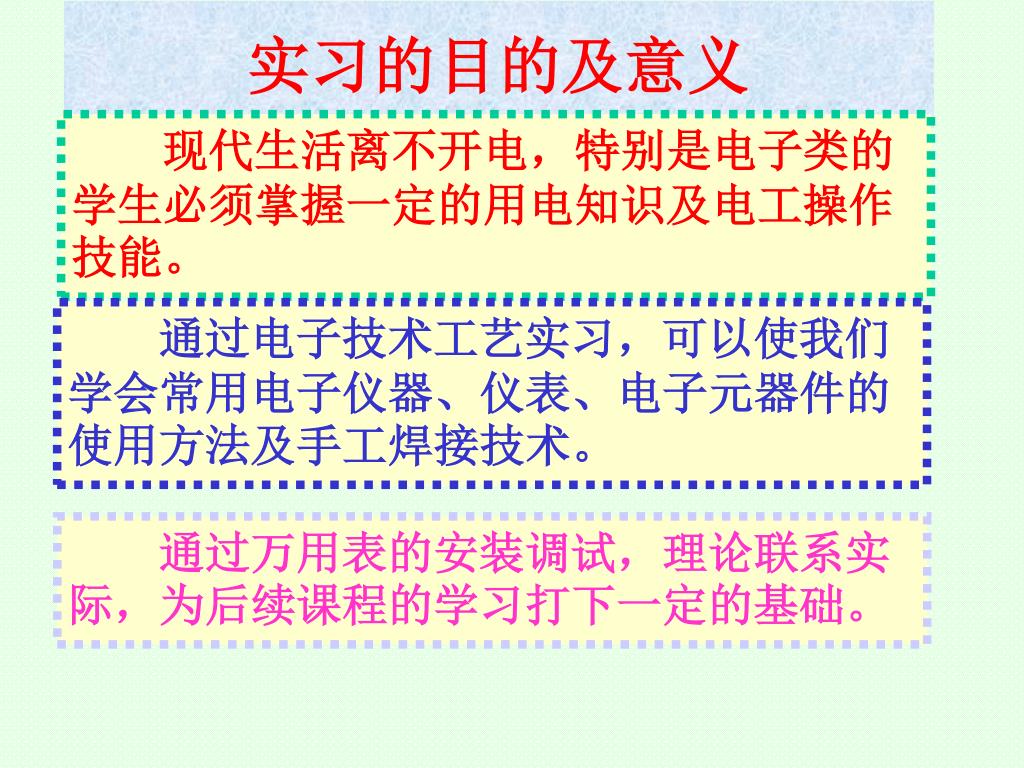

  2. 实习的目的及意义 　　现代生活离不开电，特别是电子类的学生必须掌握一定的用电知识及电工操作技能。 　　通过电子技术工艺实习，可以使我们学会常用电子仪器、仪表、电子元器件的使用方法及手工焊接技术。 　　通过万用表的安装调试，理论联系实际，为后续课程的学习打下一定的基础。

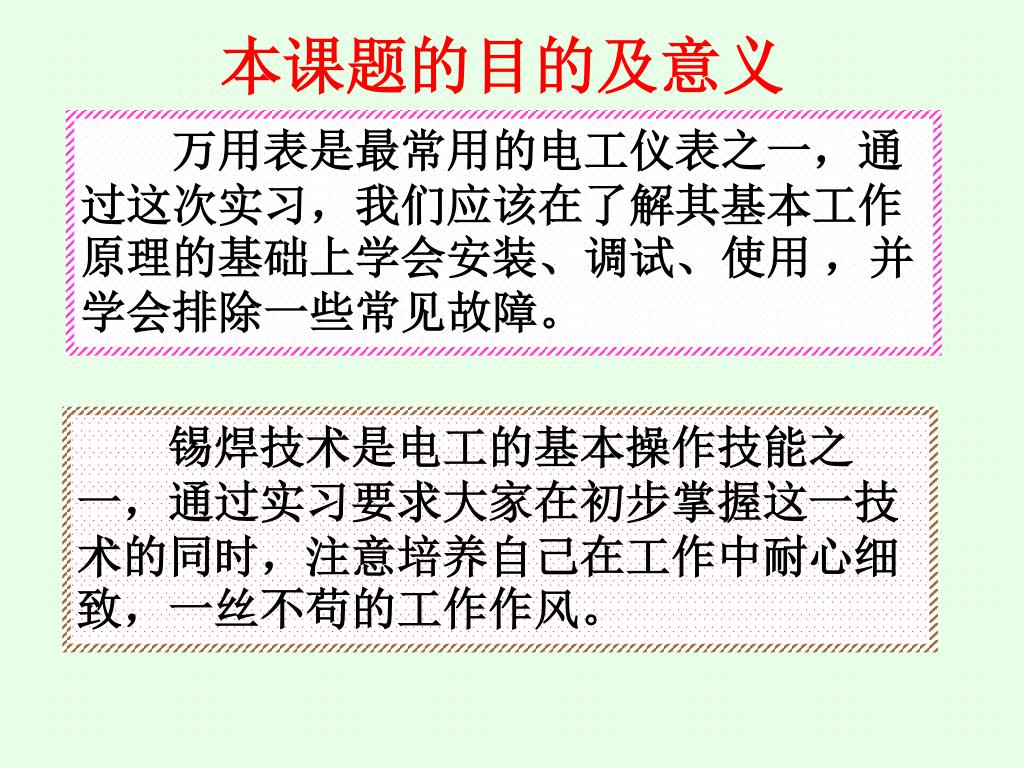

  3. 本课题的目的及意义 　　万用表是最常用的电工仪表之一，通过这次实习，我们应该在了解其基本工作原理的基础上学会安装、调试、使用 ，并学会排除一些常见故障。 　　锡焊技术是电工的基本操作技能之一，通过实习要求大家在初步掌握这一技术的同时，注意培养自己在工作中耐心细致，一丝不苟的工作作风。

  4. 思 考 题 1 1　为什么电阻用色环表示阻值，黑、棕、红、绿分别代表的阻值的数字是几？ 2　二极管、电解电容的极性如何判断 3内外旋钮如何安装 4　元件焊接前要做什么准备工作，焊接的要求是什么 要考的！

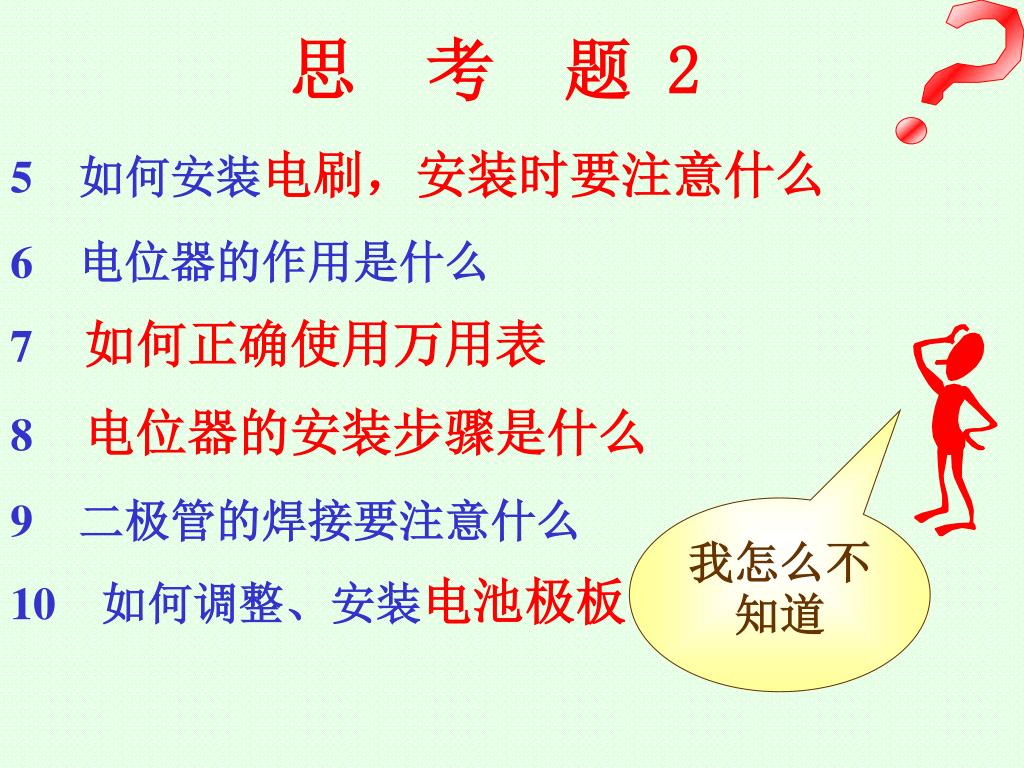

  5. 思 考 题 2 5　如何安装电刷，安装时要注意什么 6　电位器的作用是什么 7　如何正确使用万用表 8　电位器的安装步骤是什么 9　二极管的焊接要注意什么 我怎么不知道 10　如何调整、安装电池极板

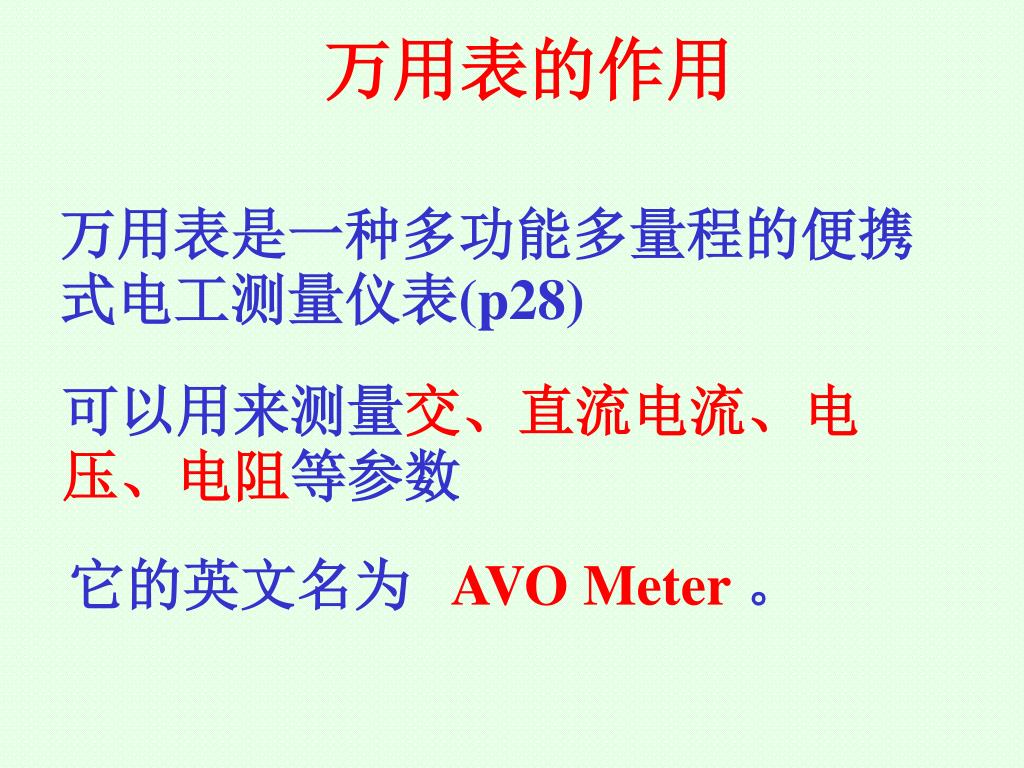

  6. 万用表的作用 万用表是一种多功能多量程的便携式电工测量仪表(p28) 可以用来测量交、直流电流、电压、电阻等参数 它的英文名为 AVO Meter。

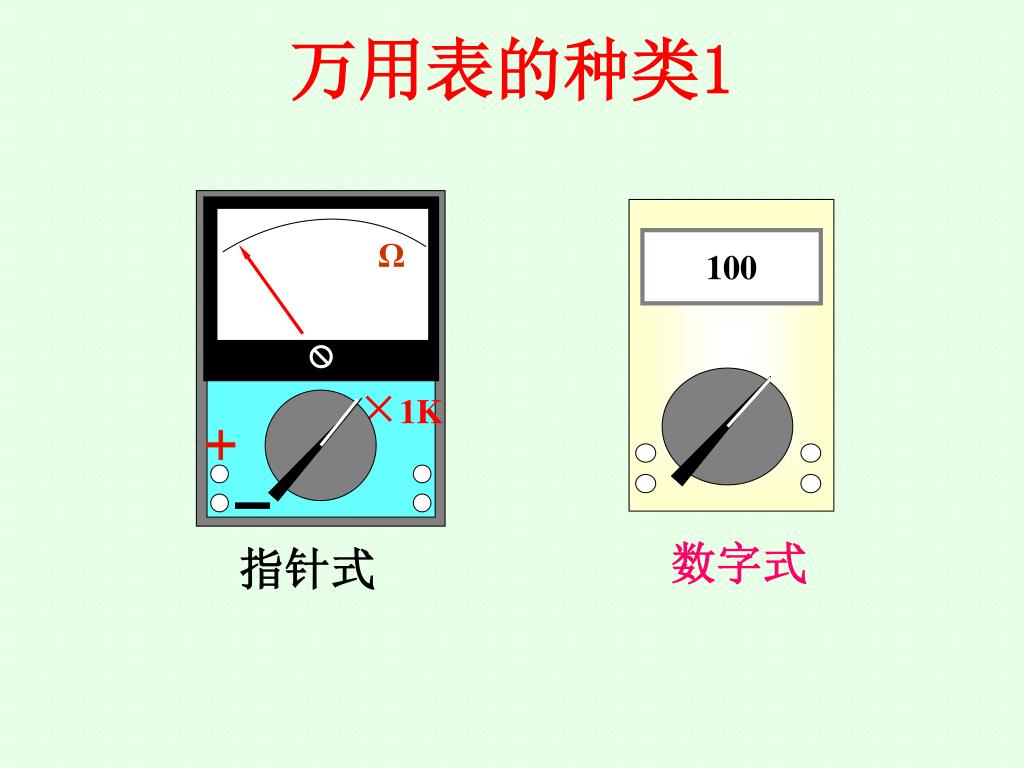

  7. Ω 100 ×1K 指针式 数字式 万用表的种类1

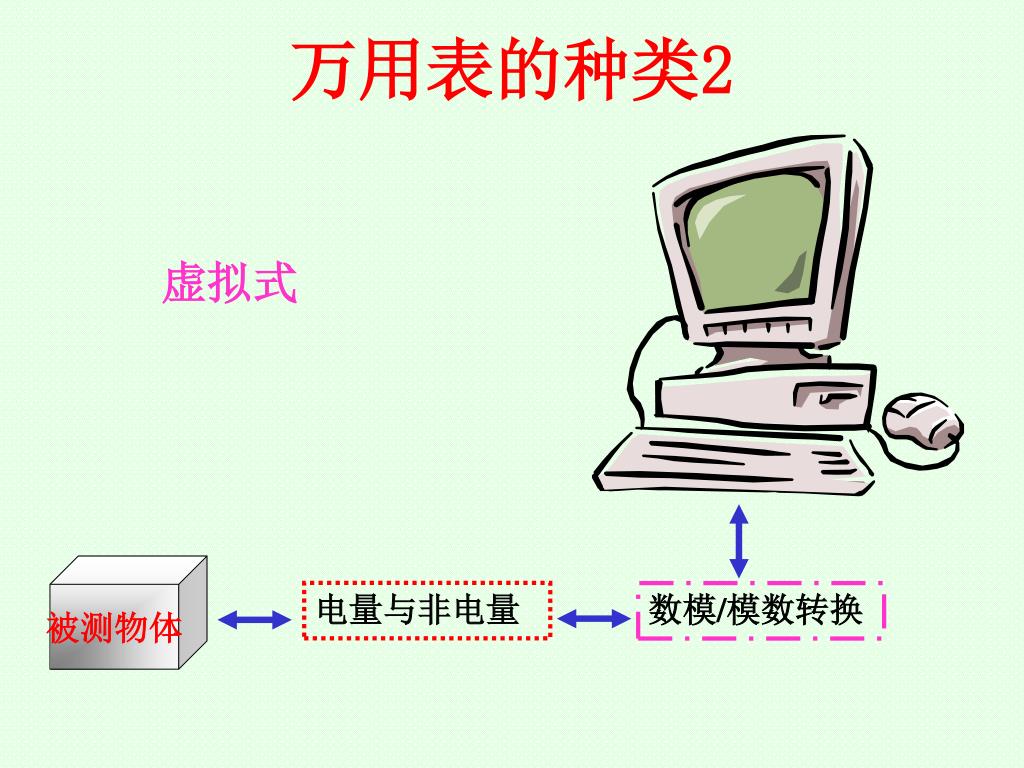

  8. 被测物体 电量与非电量 数模/模数转换 万用表的种类2 虚拟式

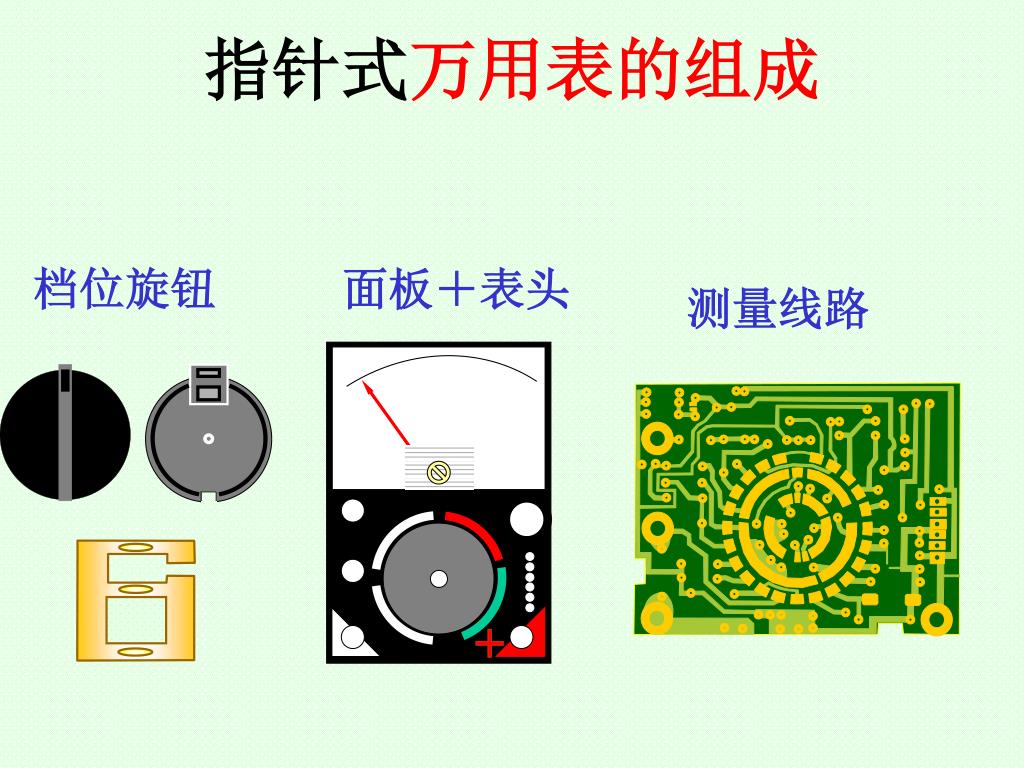

  9. 档位旋钮 面板＋表头 测量线路 指针式万用表的组成

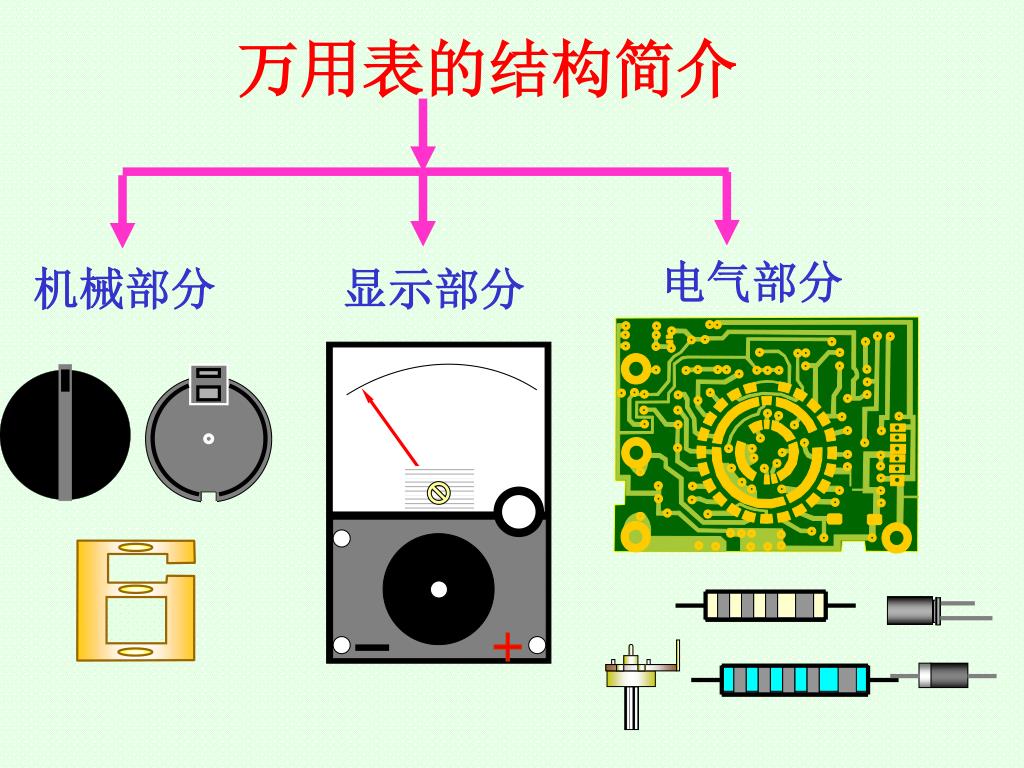

  10. 万用表的结构简介 电气部分 机械部分 显示部分

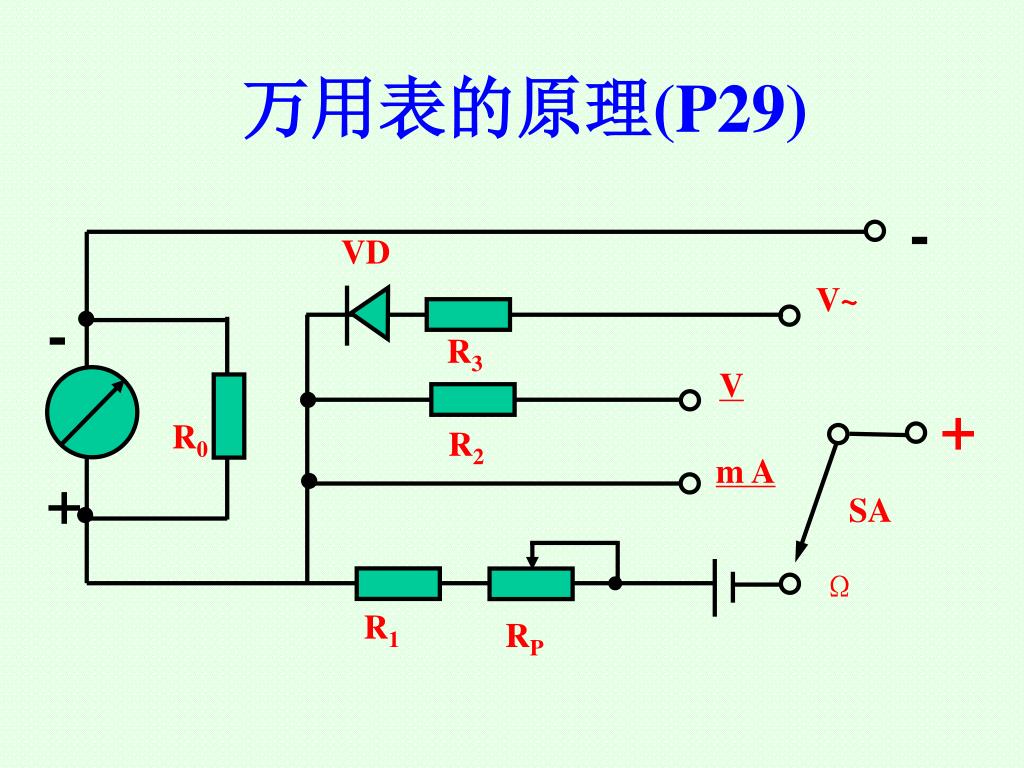

  11. - VD V~ - R3 V + R0 R2 m A + SA Ω R1 RP 万用表的原理(P29)

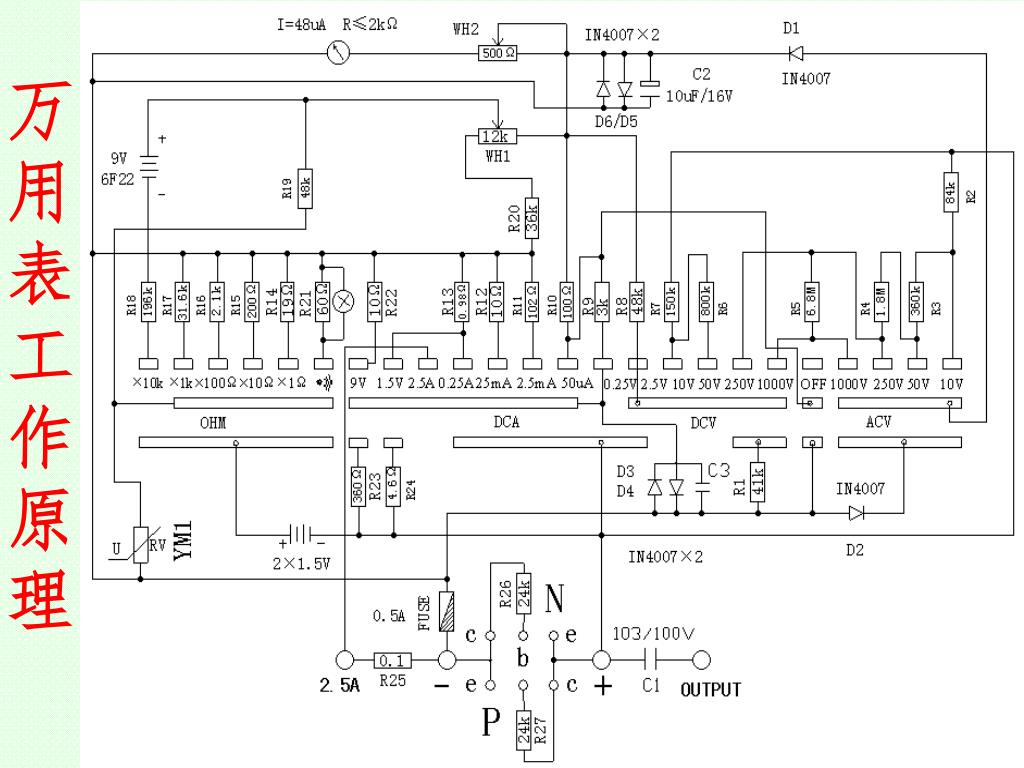

  12. 万用表工作原理

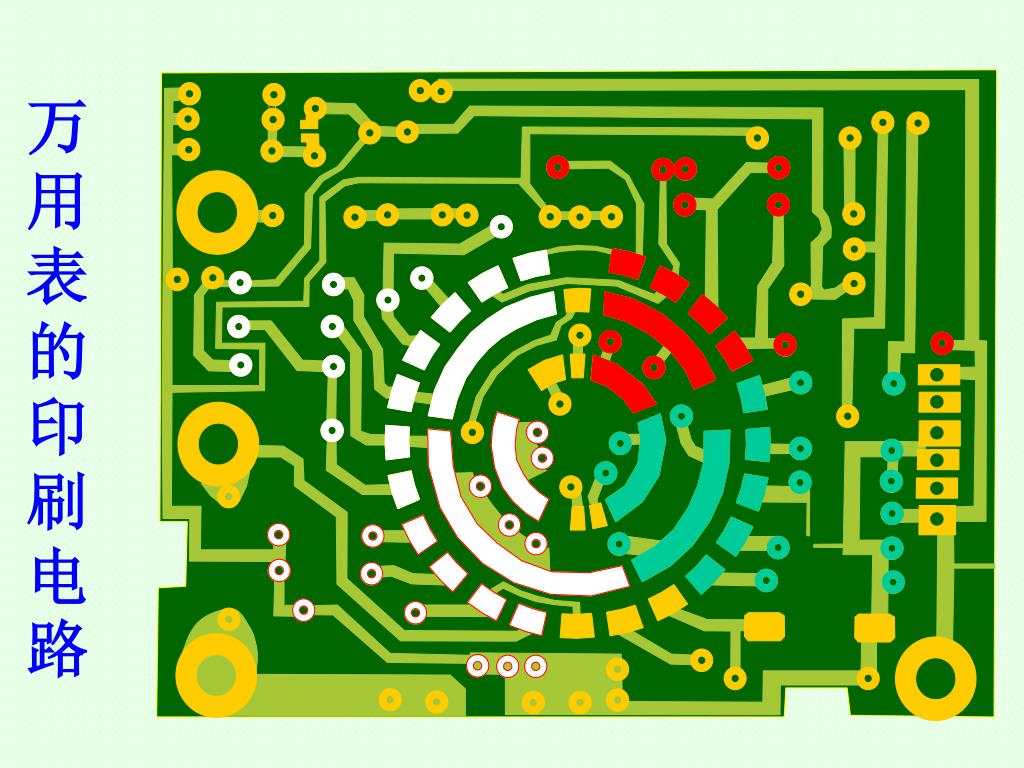

  13. 万用表的印刷电路

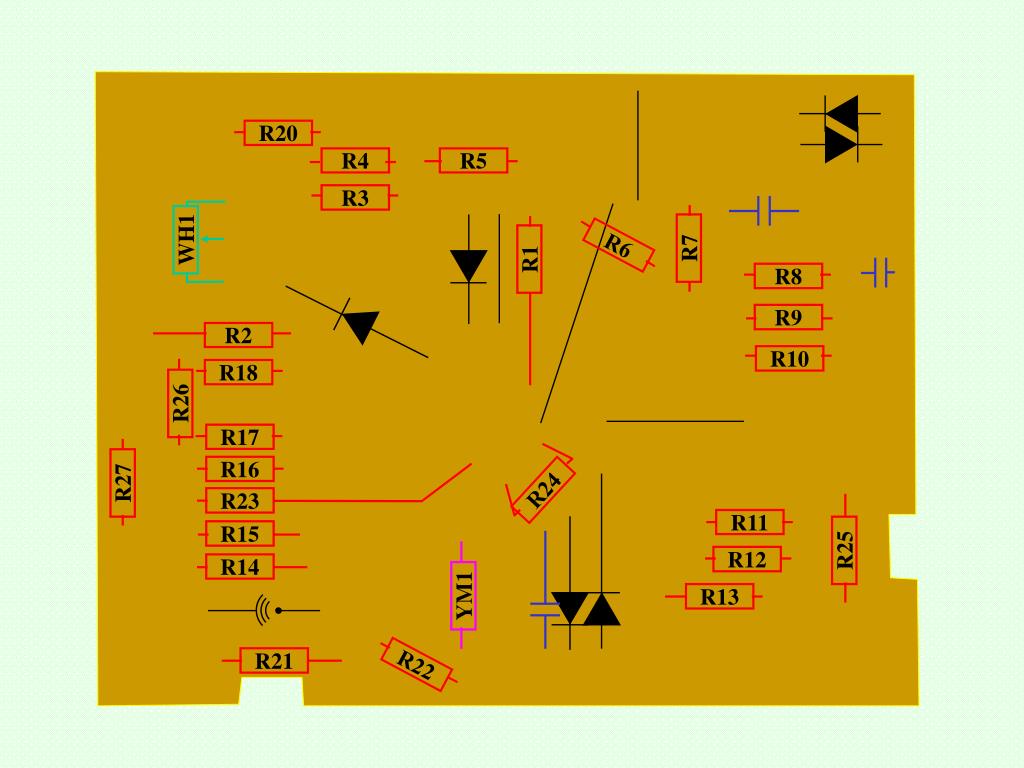

  14. R20 R4 R5 R3 WH1 R6 R7 R1 R8 R9 R2 R10 R18 R26 R17 R16 R27 R24 R23 R11 R15 R25 R12 R14 YM1 R13 R21 R22

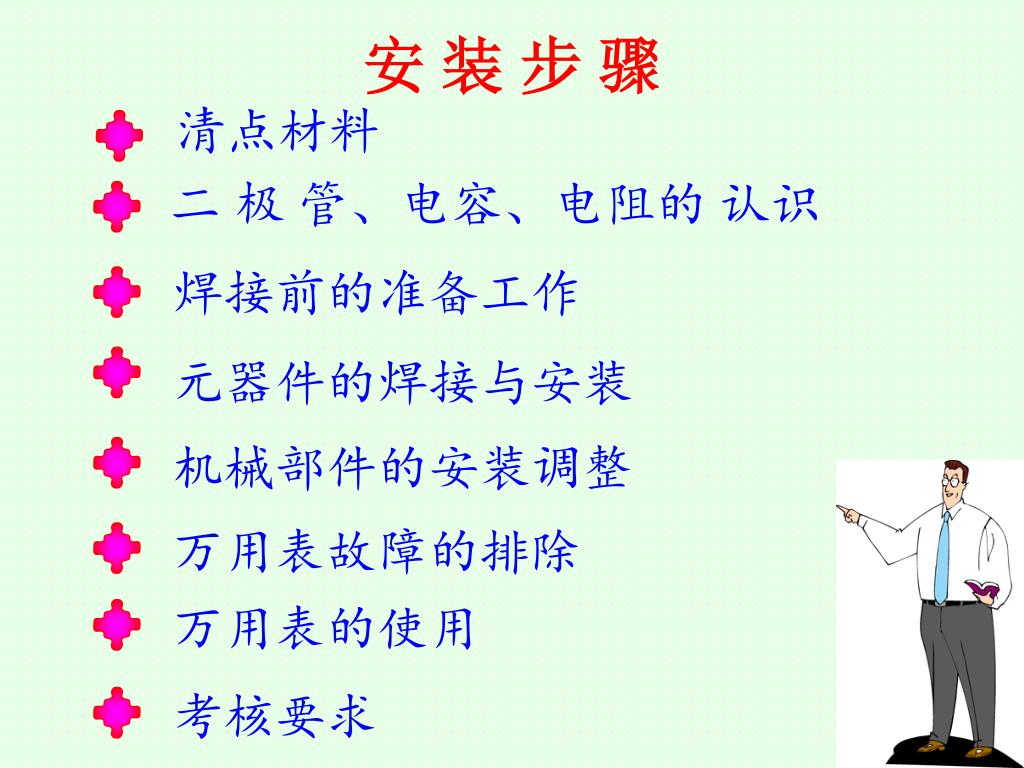

  15. 安 装 步 骤 清点材料 二 极 管、电容、电阻的 认识 焊接前的准备工作 元器件的焊接与安装 机械部件的安装调整 万用表故障的排除 万用表的使用 考核要求

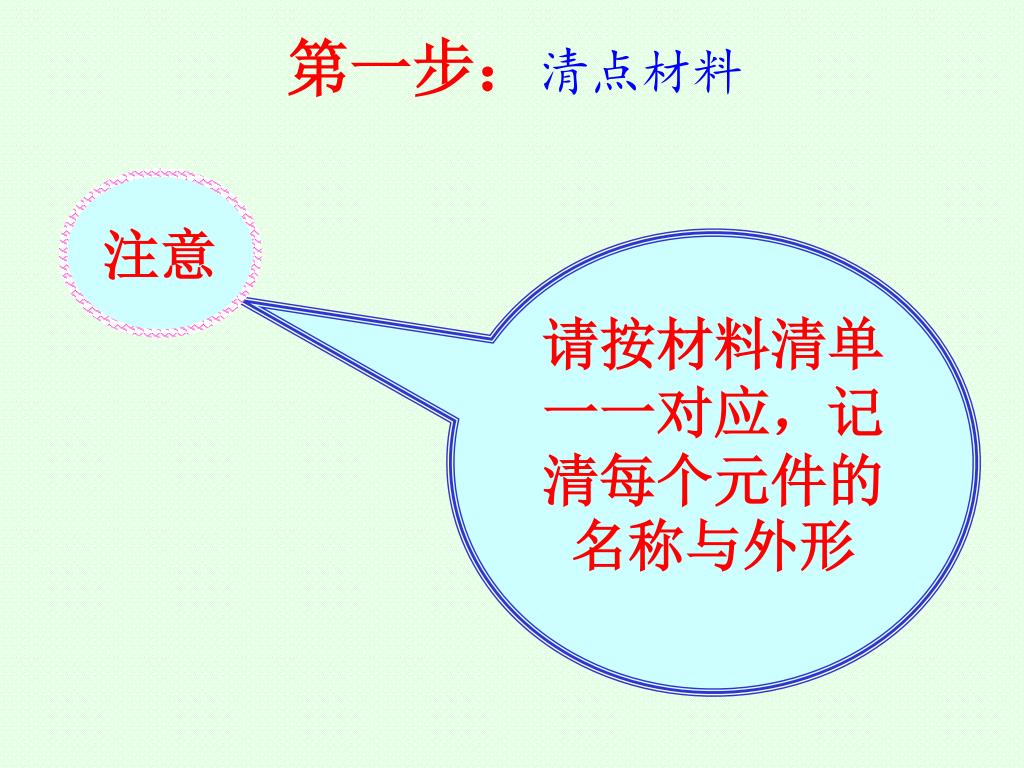

  16. 第一步：清点材料 注意 请按材料清单一一对应，记清每个元件的名称与外形

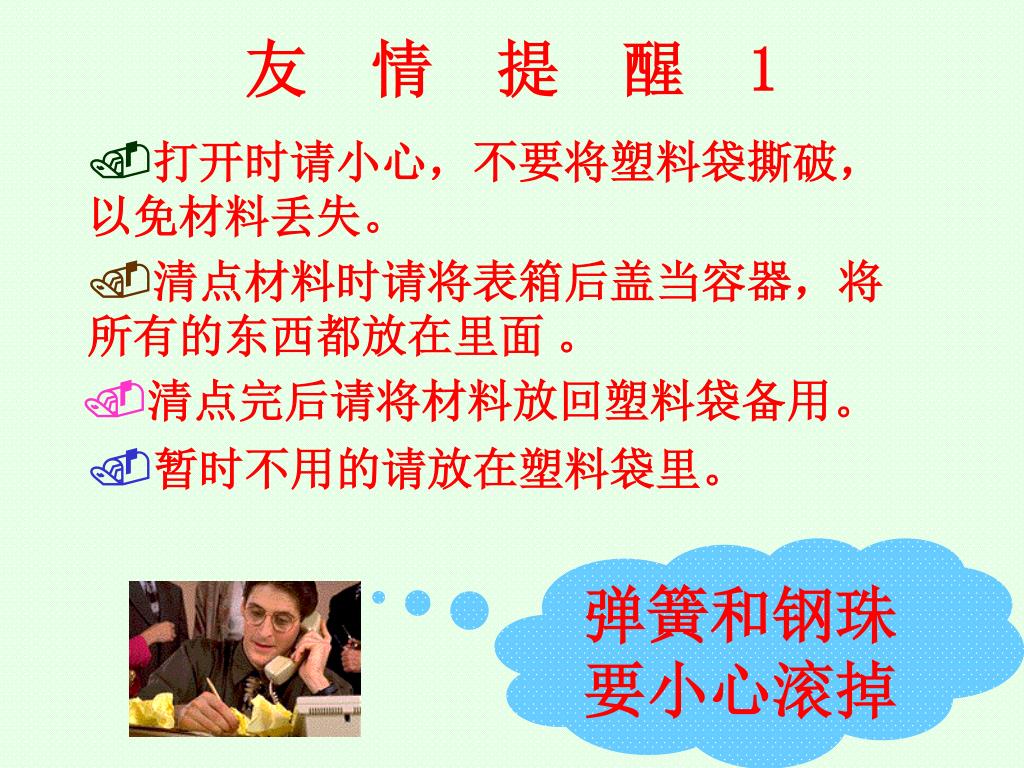

  17. 打开时请小心，不要将塑料袋撕破， 以免材料丢失。 清点材料时请将表箱后盖当容器，将所有的东西都放在里面 。 清点完后请将材料放回塑料袋备用。 暂时不用的请放在塑料袋里。 友 情 提 醒 1 弹簧和钢珠 要小心滚掉

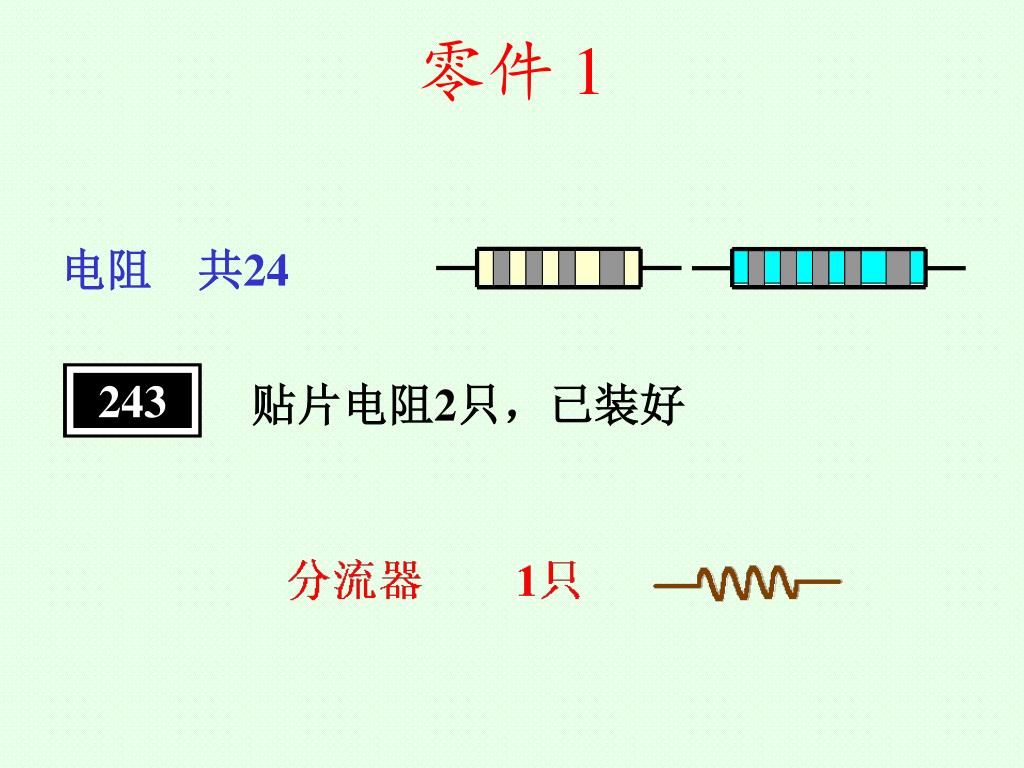

  18. 电阻　共24 243 贴片电阻2只，已装好 零件 1

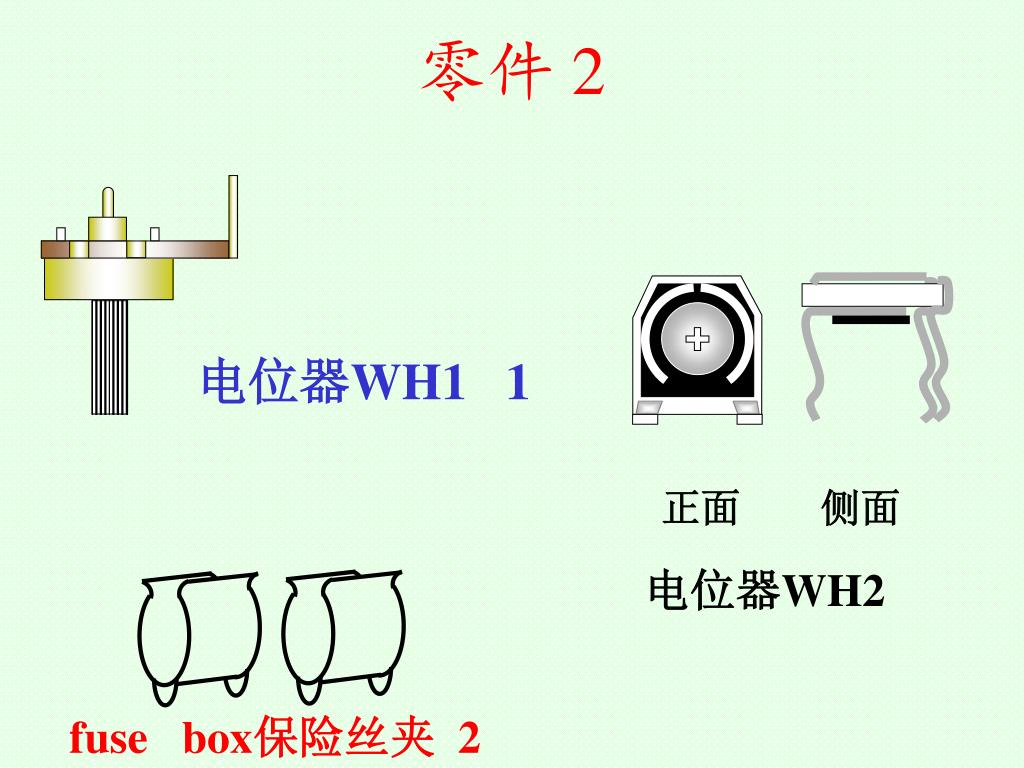

  19. 电位器WH1 1 正面　　侧面 电位器WH2 fuse box保险丝夹 2 零件 2

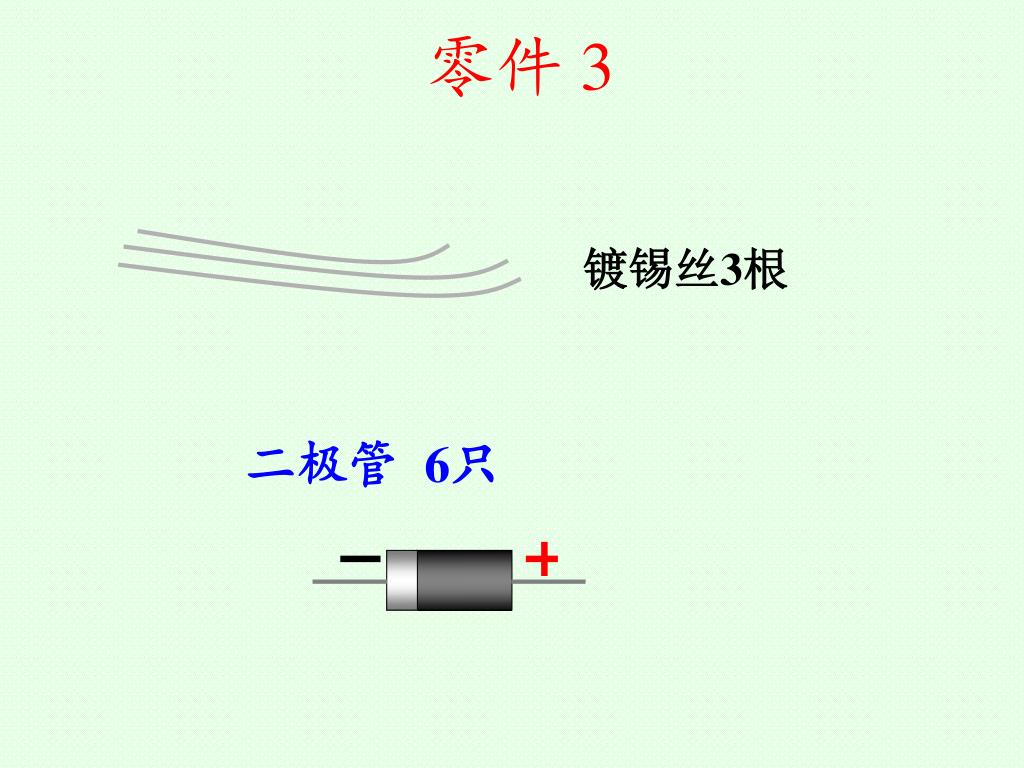

  20. 零件 3 镀锡丝3根 二极管 6只

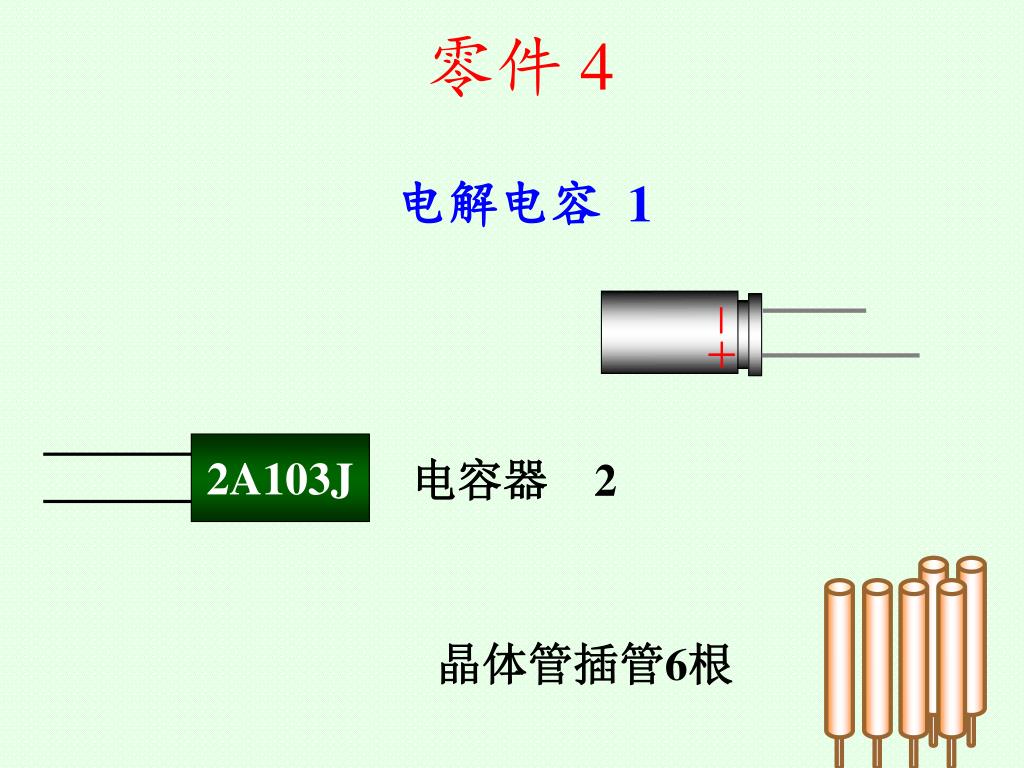

  21. 零件 4 电解电容 1 ＋－ 2A103J 电容器　2 晶体管插管6根

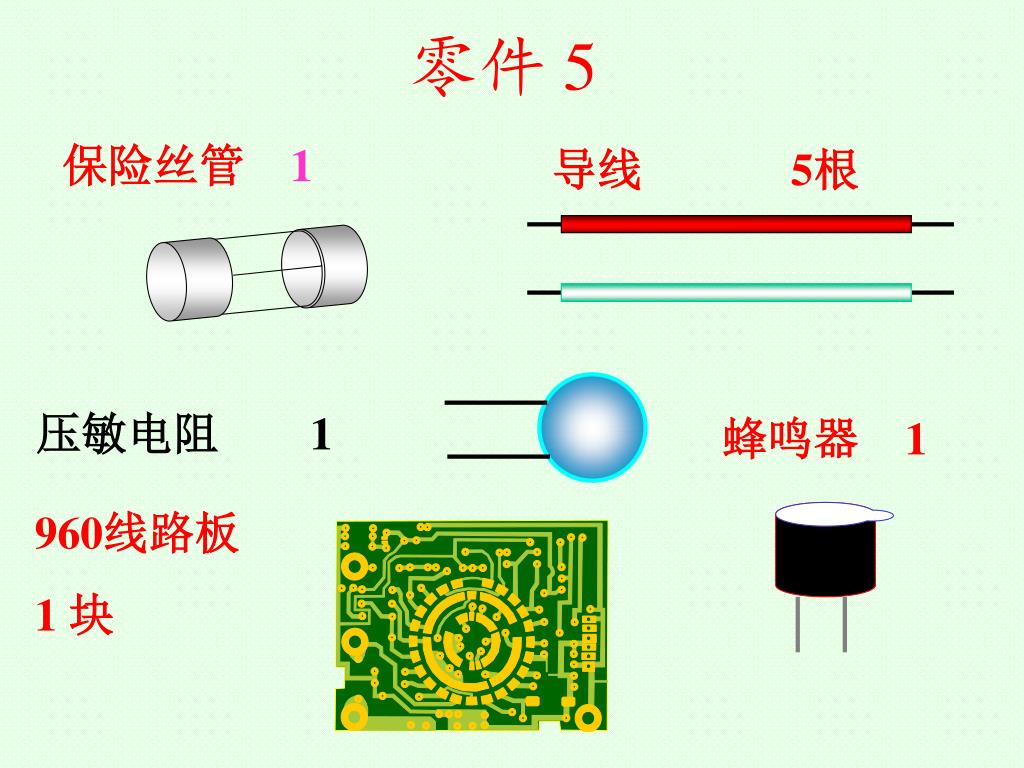

  22. 零件 5 导线 5根 保险丝管　1 压敏电阻　　1 蜂鸣器　1 960线路板 1 块

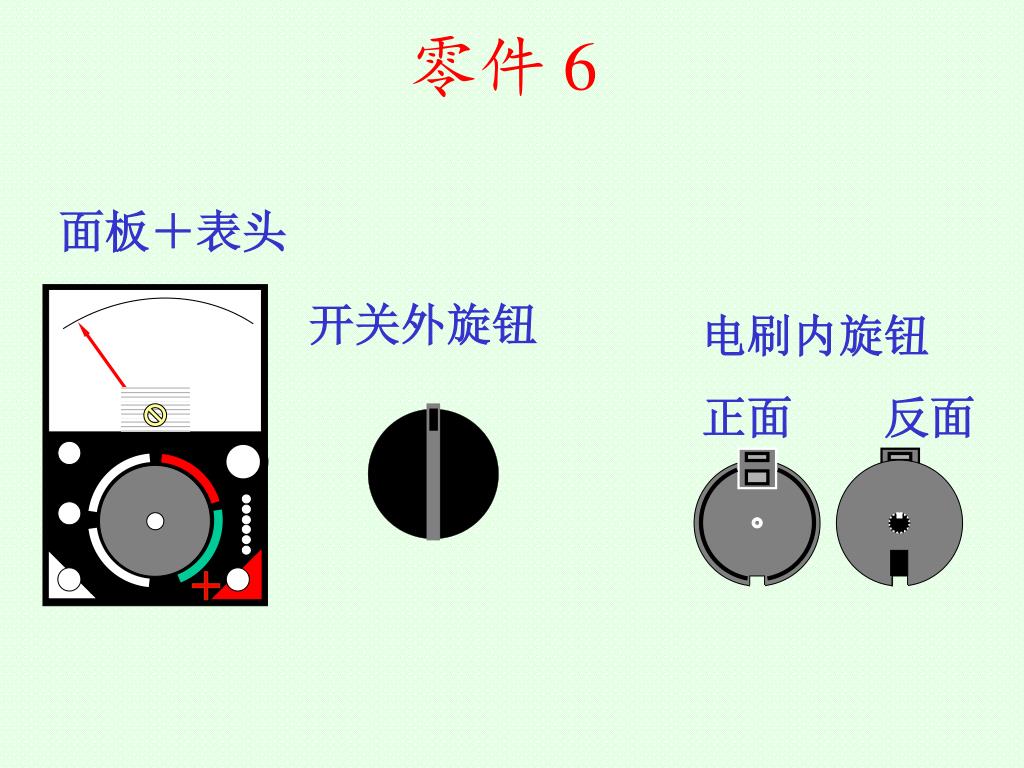

  23. 零件 6 开关外旋钮 面板＋表头 电刷内旋钮 正面　　反面

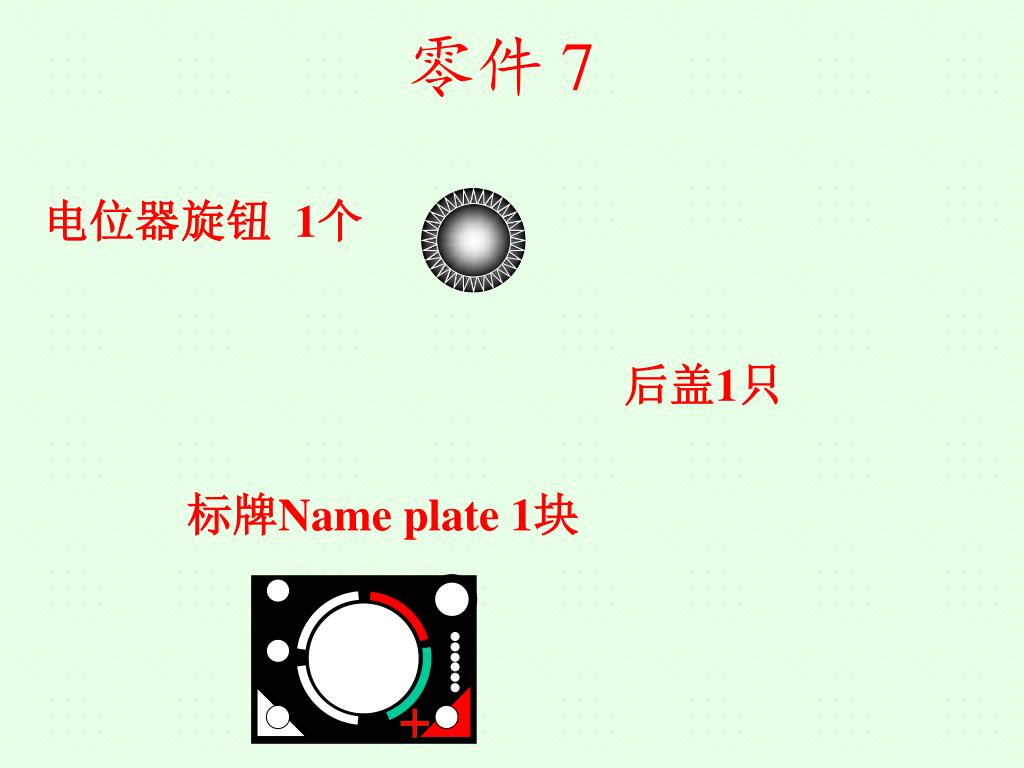

  24. 标牌Name plate 1块 电位器旋钮 1个 零件 7 后盖1只

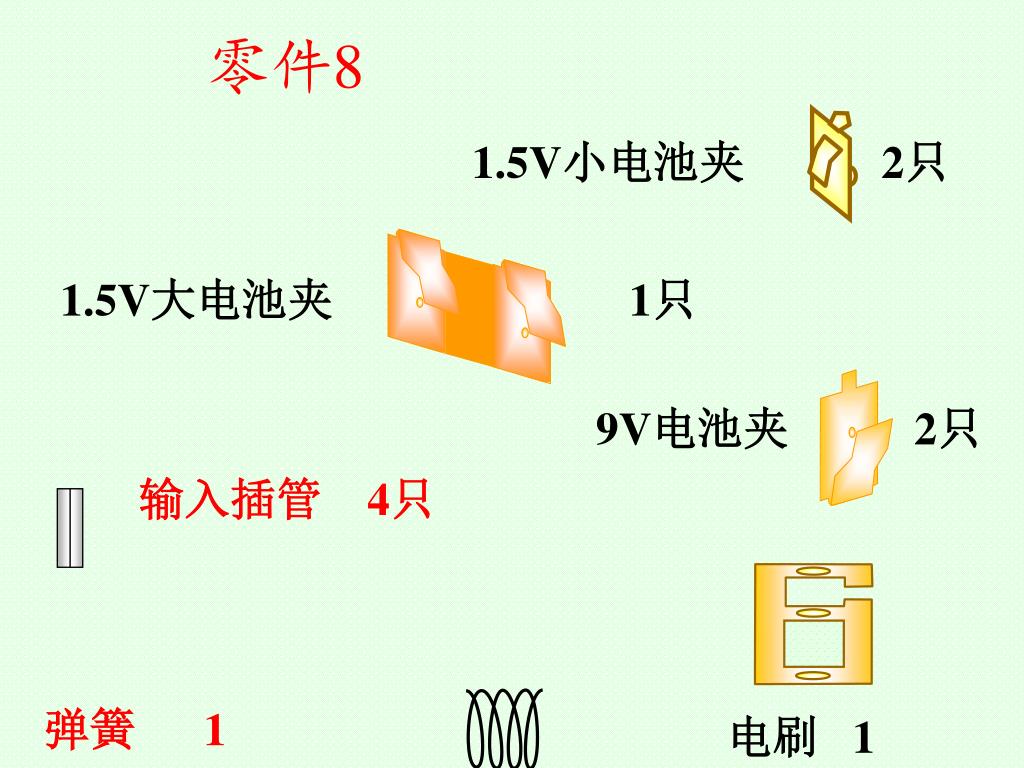

  25. 零件8 弹簧 1 1.5V小电池夹 　　 2只 电刷 1 输入插管 4只 1.5V大电池夹　 　1只 9V电池夹　　 2只

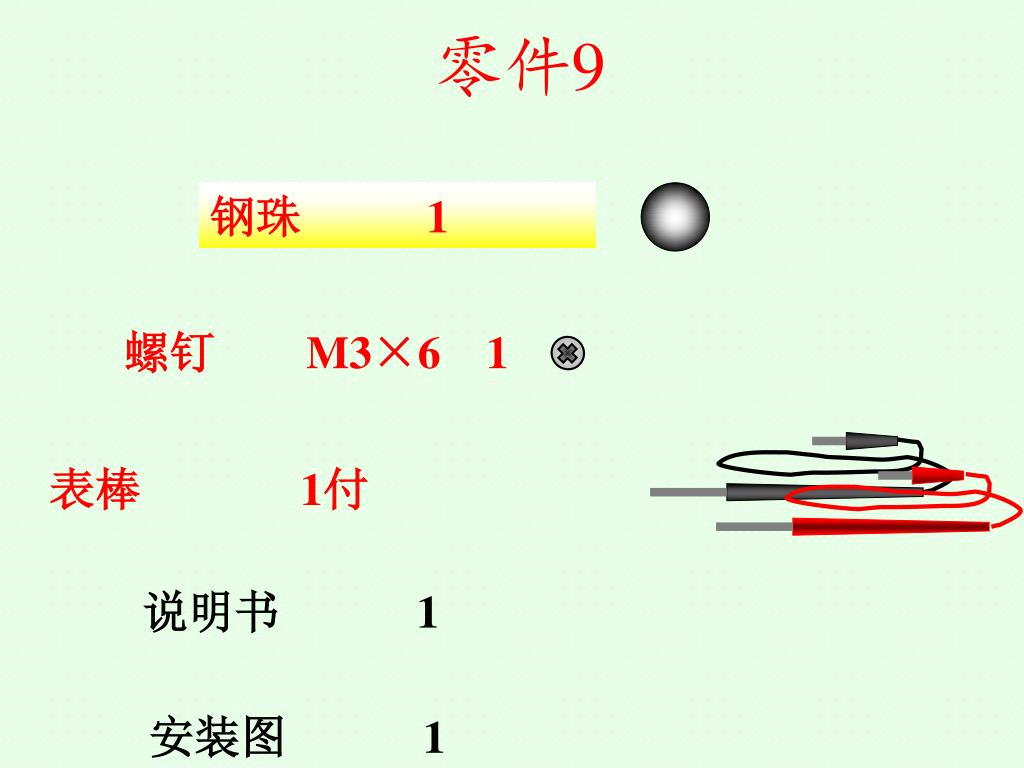

  26. 螺钉 M3×6 1 表棒 1付 钢珠 1 零件9 说明书　　　1 安装图　　　1

  27. 第二步：二 极 管、电容、电阻的 认识 注意 元件的大小与极性一定不能弄错

  28. Ω Ω ×1K ×1K 区分二极管的极性

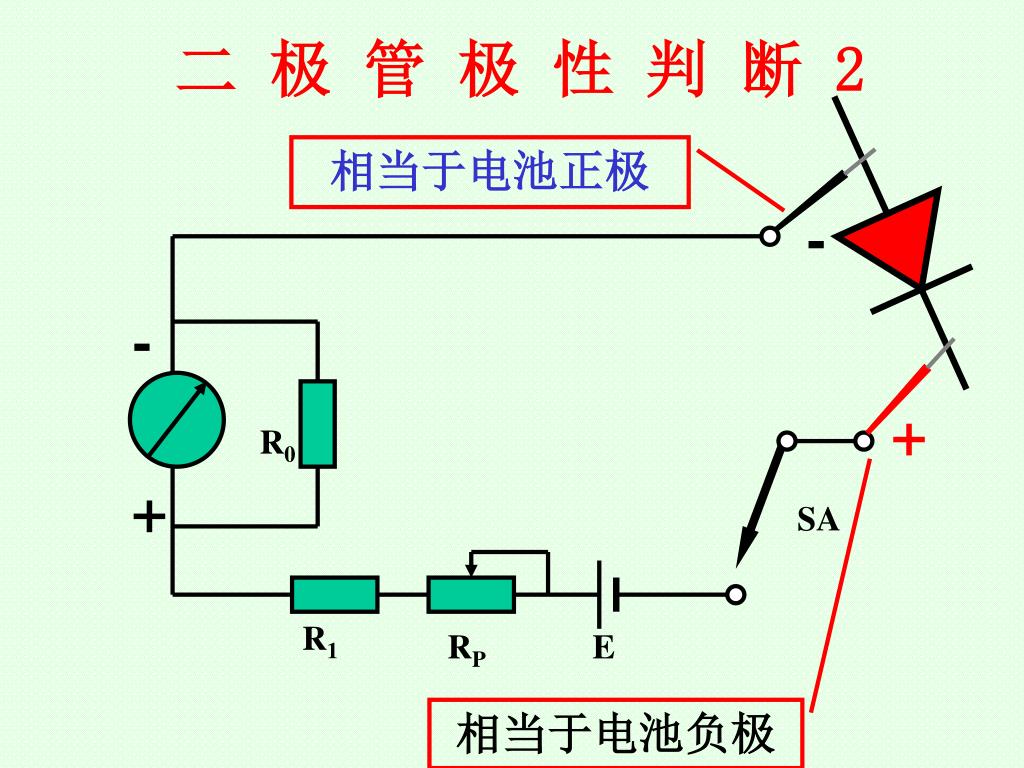

  29. - - + R0 + SA R1 RP E 二 极 管 极 性 判 断 2 相当于电池正极 相当于电池负极

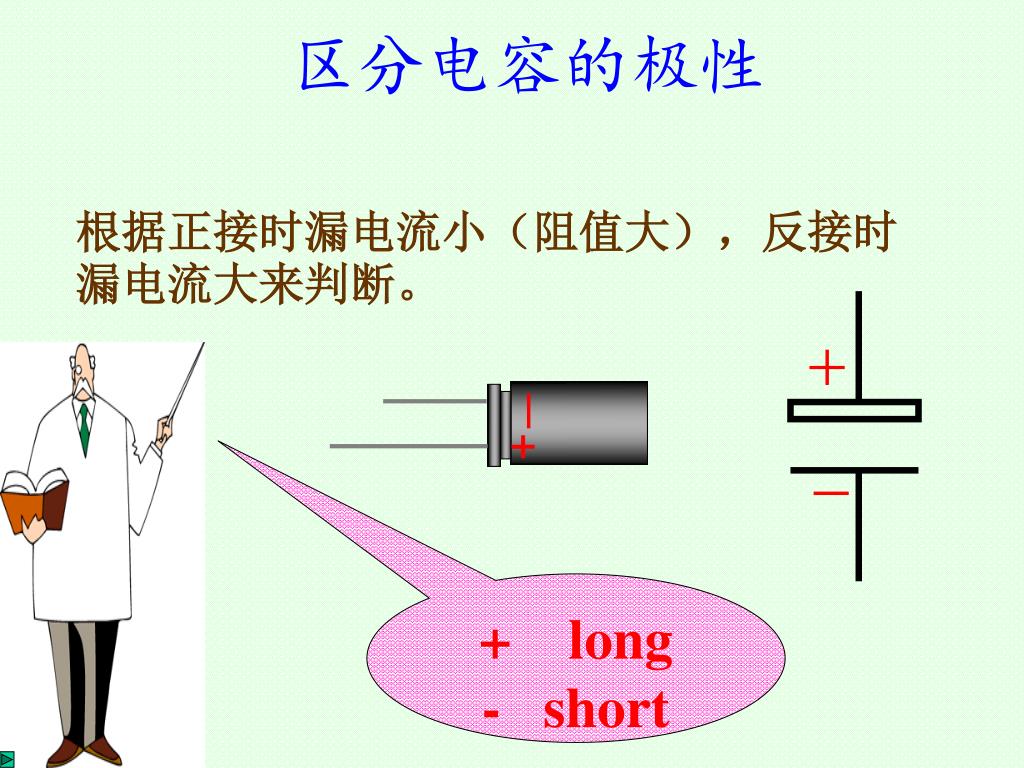

  30. 区分电容的极性 ＋ －+ － 根据正接时漏电流小（阻值大），反接时漏电流大来判断。 + long - short

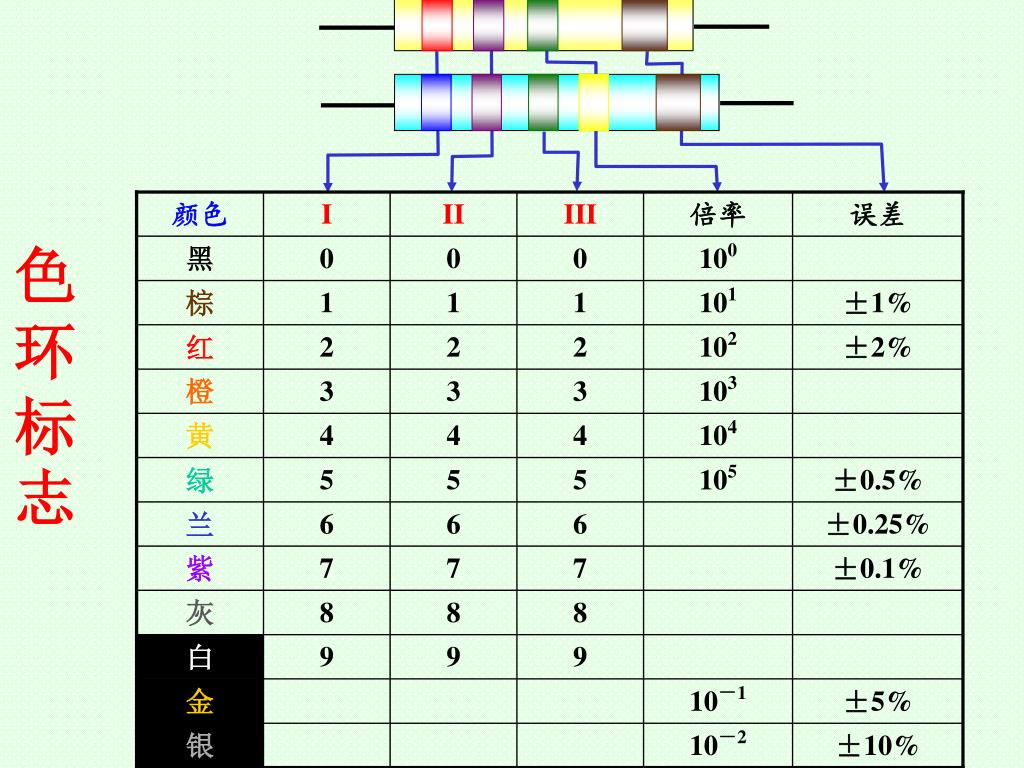

  31. 颜色 I II III 倍率 误差 黑 0 0 0 100 棕 1 1 1 101 ±1% 红 2 2 2 102 ±2% 橙 3 3 3 103 黄 4 4 4 104 绿 5 5 5 105 ±0.5% 兰 6 6 6 ±0.25% 紫 7 7 7 ±0.1% 灰 8 8 8 白 9 9 9 金 10－1 ±5% 银 10－2 ±10% 色 环 标 志

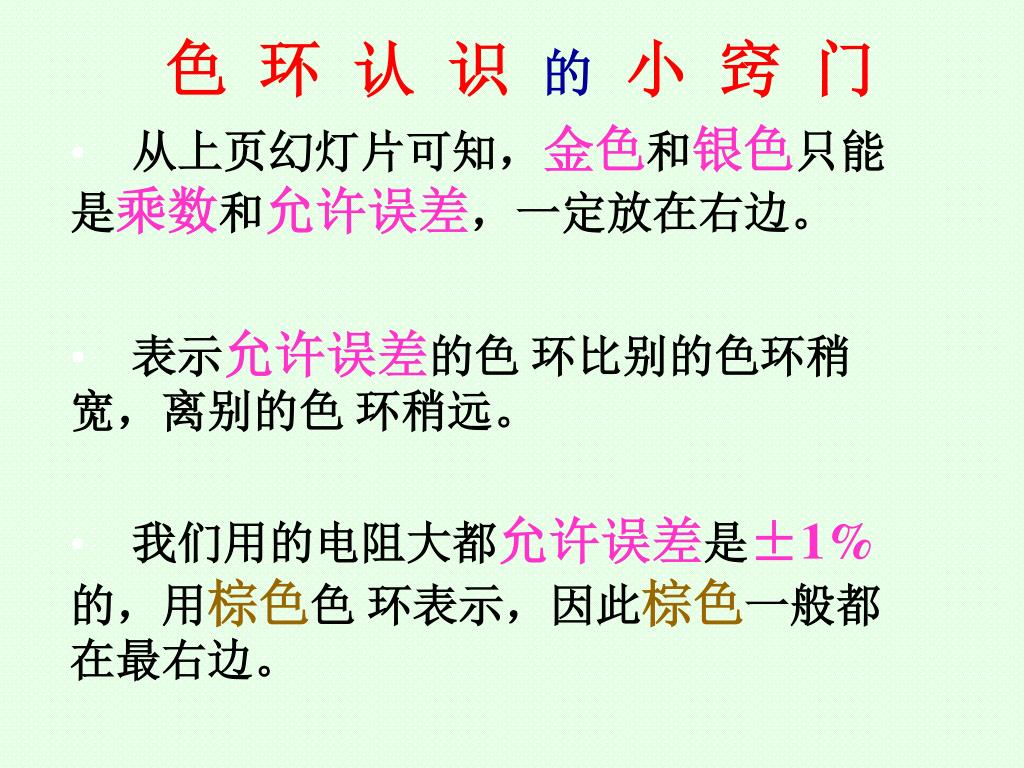

  32. 从上页幻灯片可知，金色和银色只能是乘数和允许误差，一定放在右边。从上页幻灯片可知，金色和银色只能是乘数和允许误差，一定放在右边。 • 表示允许误差的色 环比别的色环稍宽，离别的色 环稍远。 • 我们用的电阻大都允许误差是±1%的，用棕色色 环表示，因此棕色一般都在最右边。 色 环 认 识 的 小 窍 门

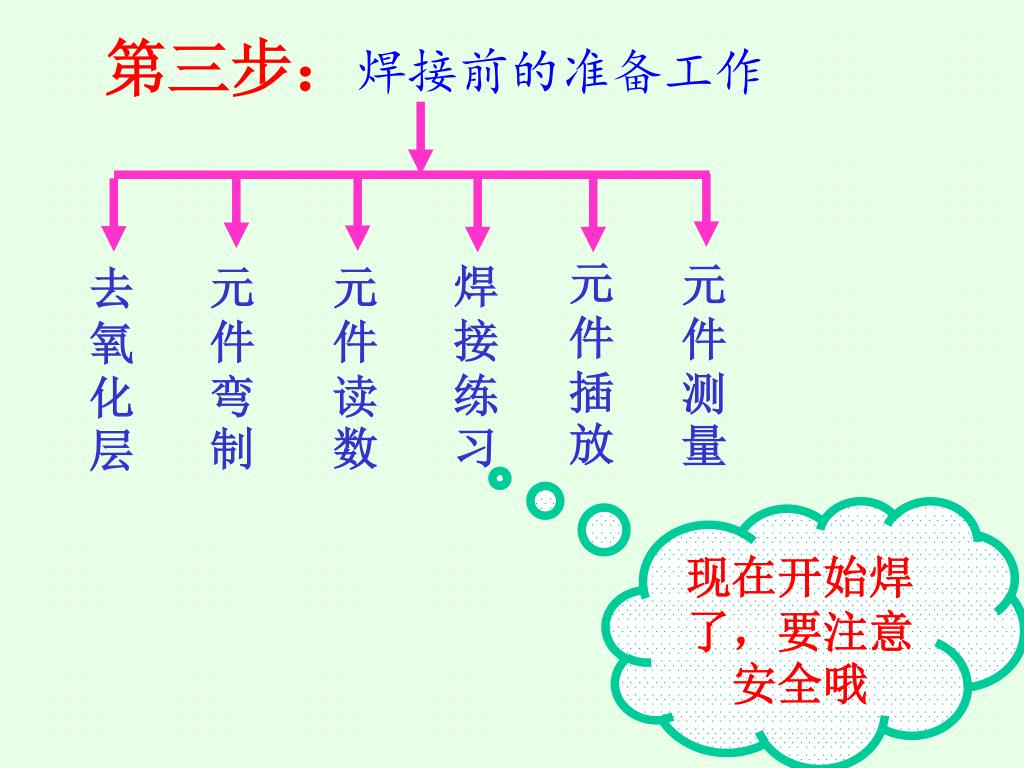

  33. 元件插放 元件测量 焊接练习 元件弯制 元件读数 去氧化层 第三步：焊接前的准备工作 现在开始焊了，要注意安全哦

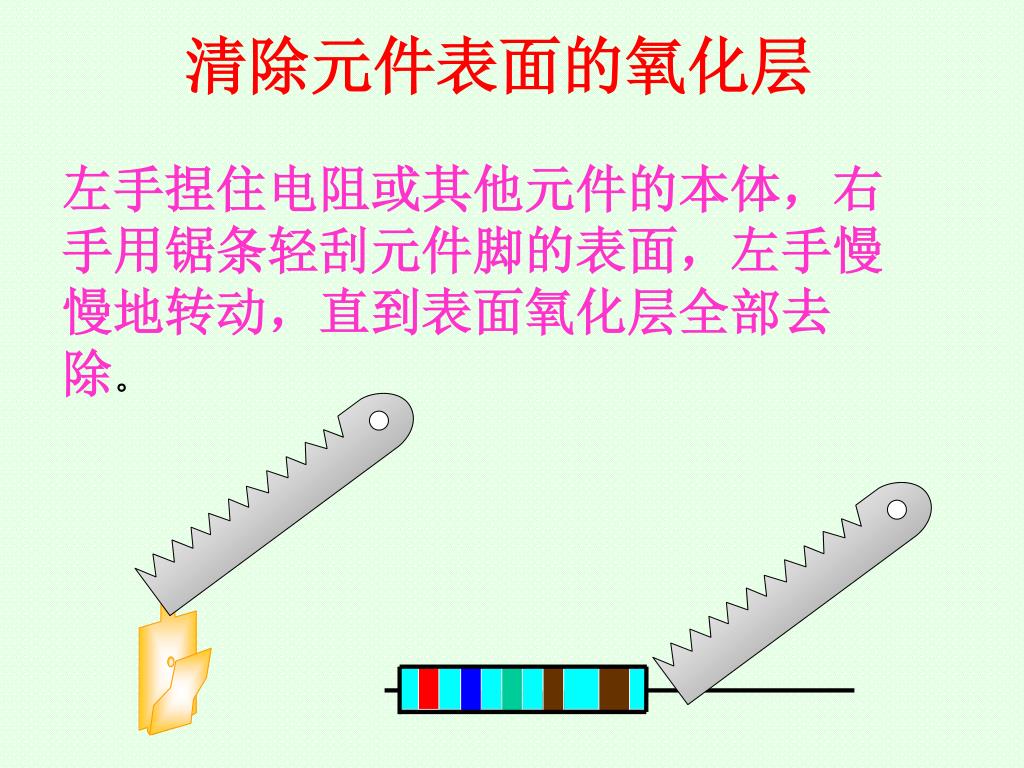

  34. 清除元件表面的氧化层 左手捏住电阻或其他元件的本体，右手用锯条轻刮元件脚的表面，左手慢慢地转动，直到表面氧化层全部去除。

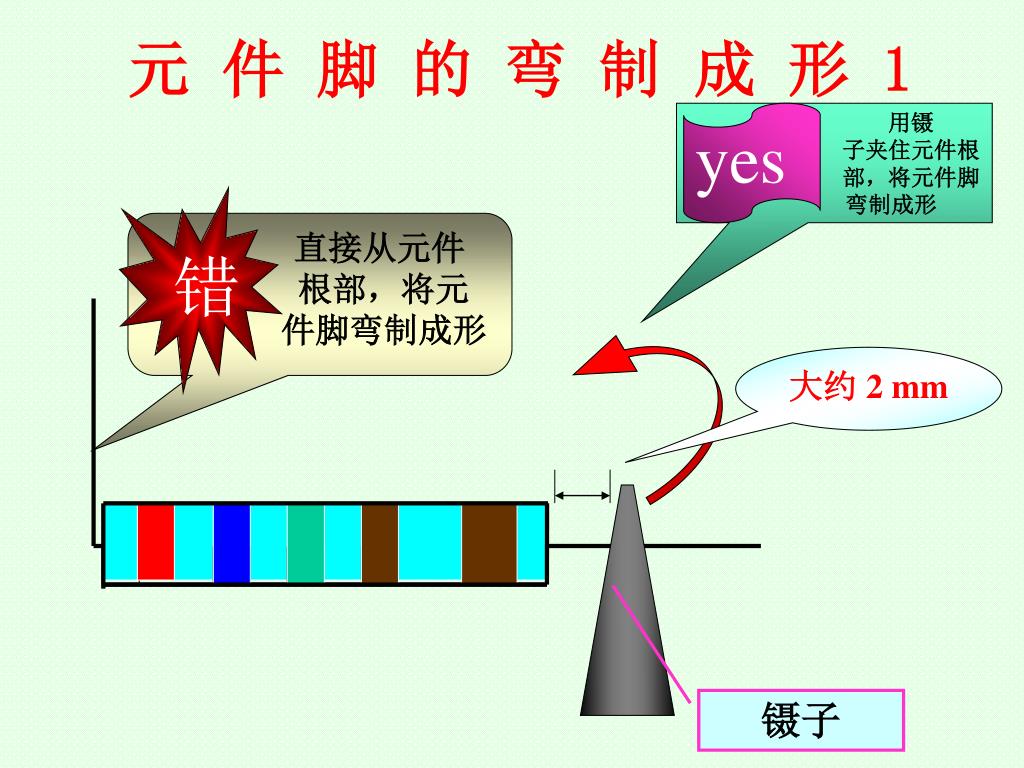

  35. 用镊 子夹住元件根 部，将元件脚 弯制成形 yes 直接从元件 根部，将元 件脚弯制成形 错 元 件 脚 的 弯 制 成 形 1 大约 2 mm 镊子

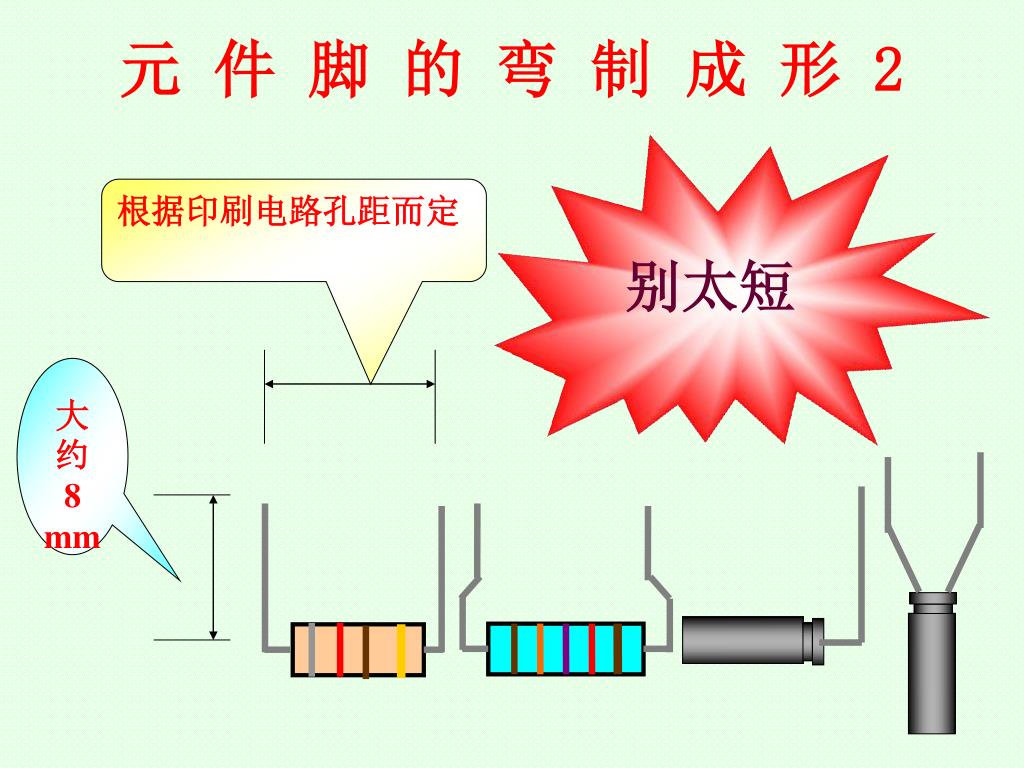

  36. 根据印刷电路孔距而定 别太短 大约 8 mm 元 件 脚 的 弯 制 成 形 2

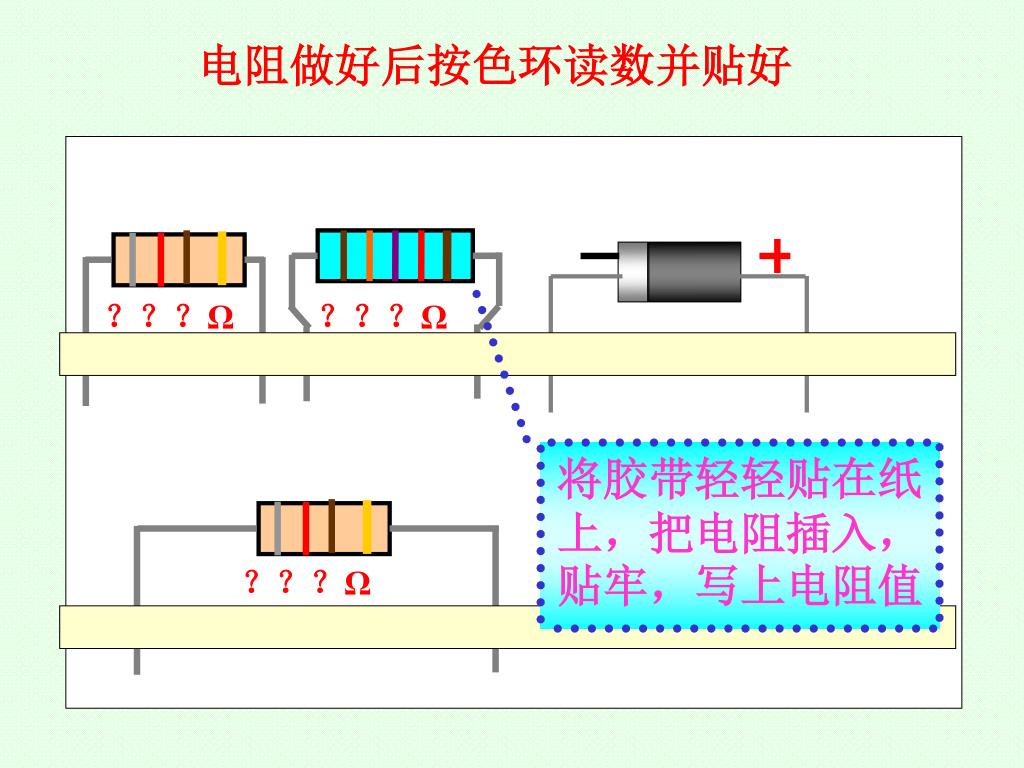

  37. 电阻做好后按色环读数并贴好 ？？？Ω ？？？Ω 将胶带轻轻贴在纸上，把电阻插入，贴牢，写上电阻值 ？？？Ω

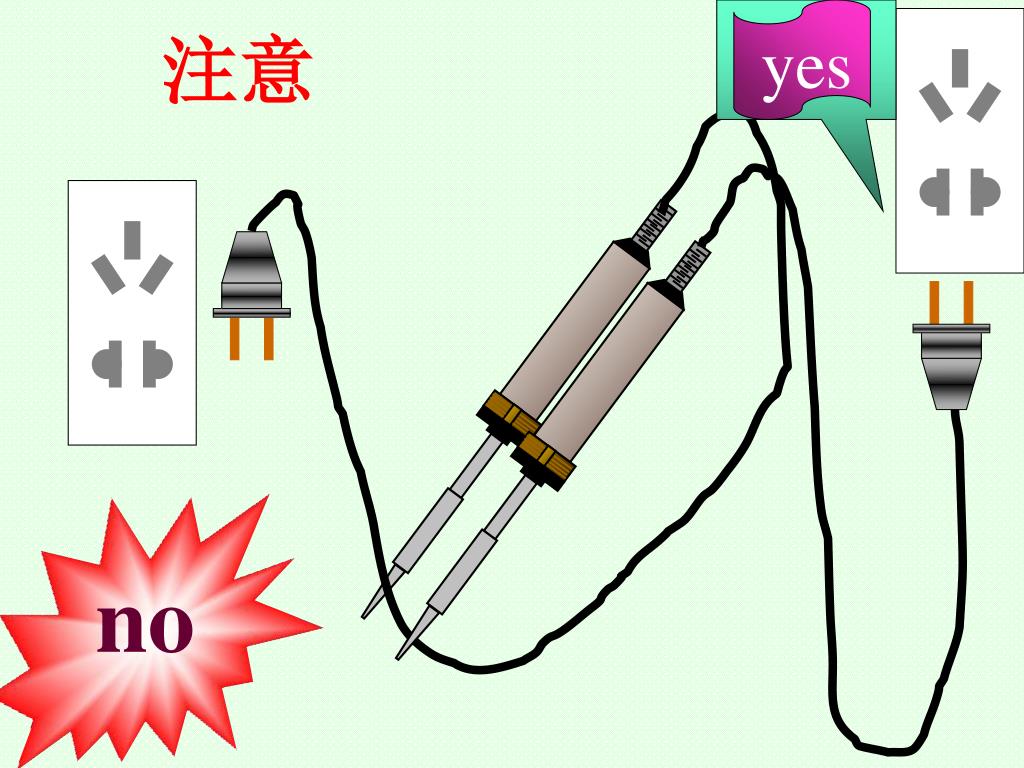

  38. yes no 注意

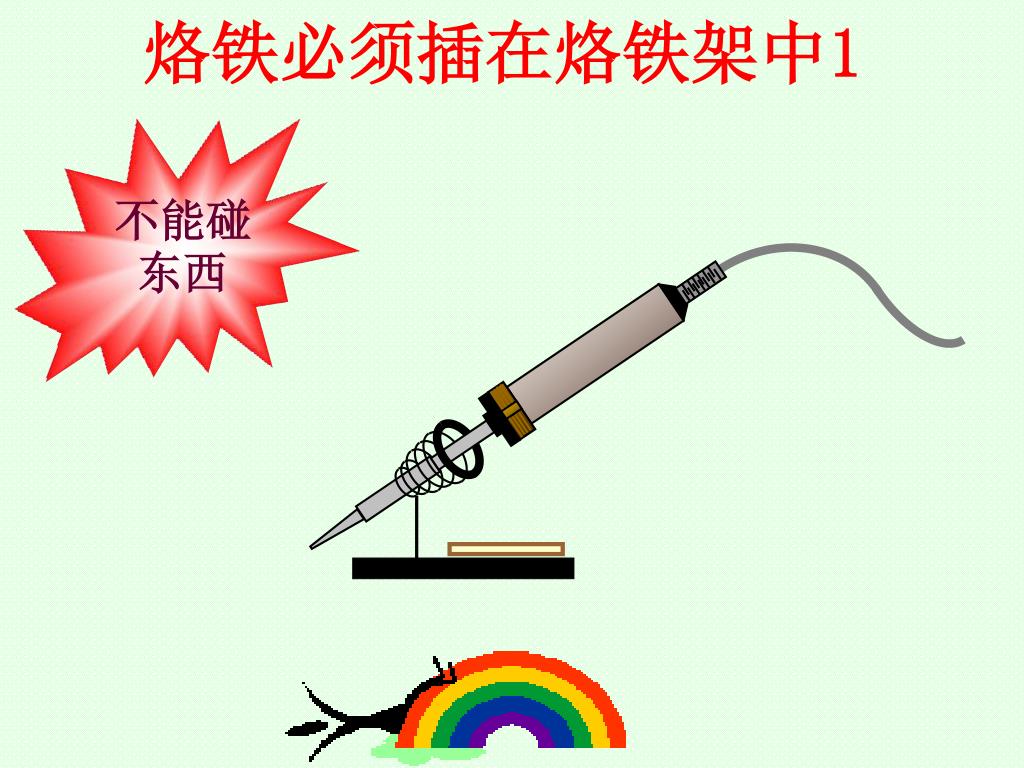

  39. 不能碰东西 烙铁必须插在烙铁架中1

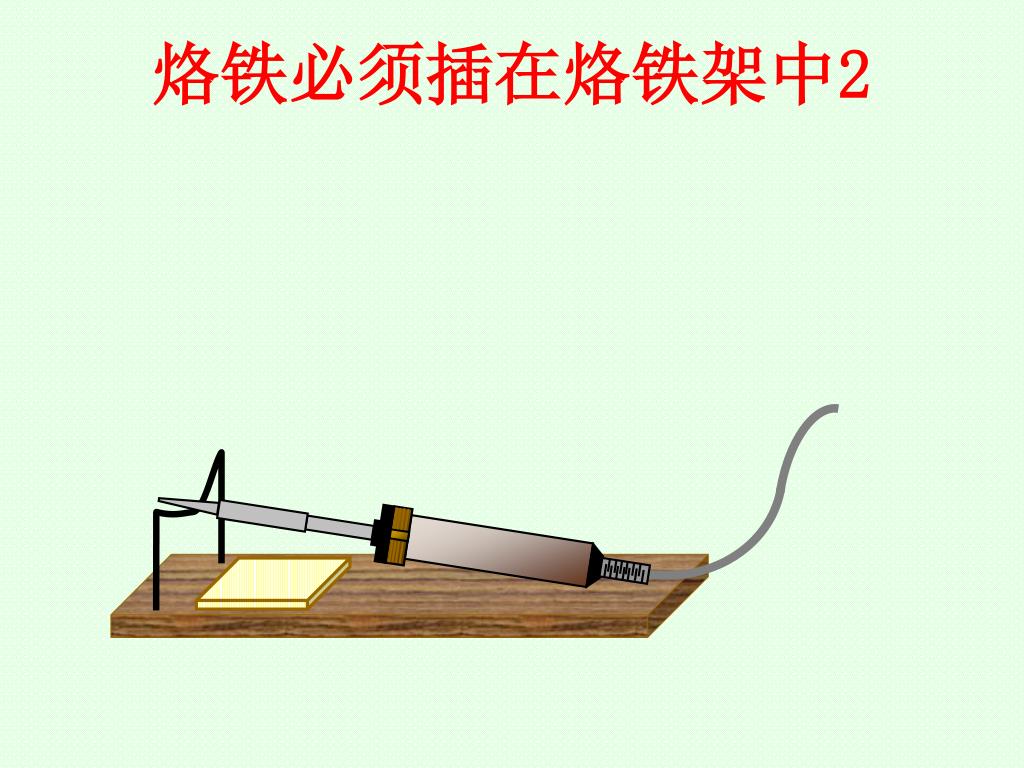

  40. 烙铁必须插在烙铁架中2

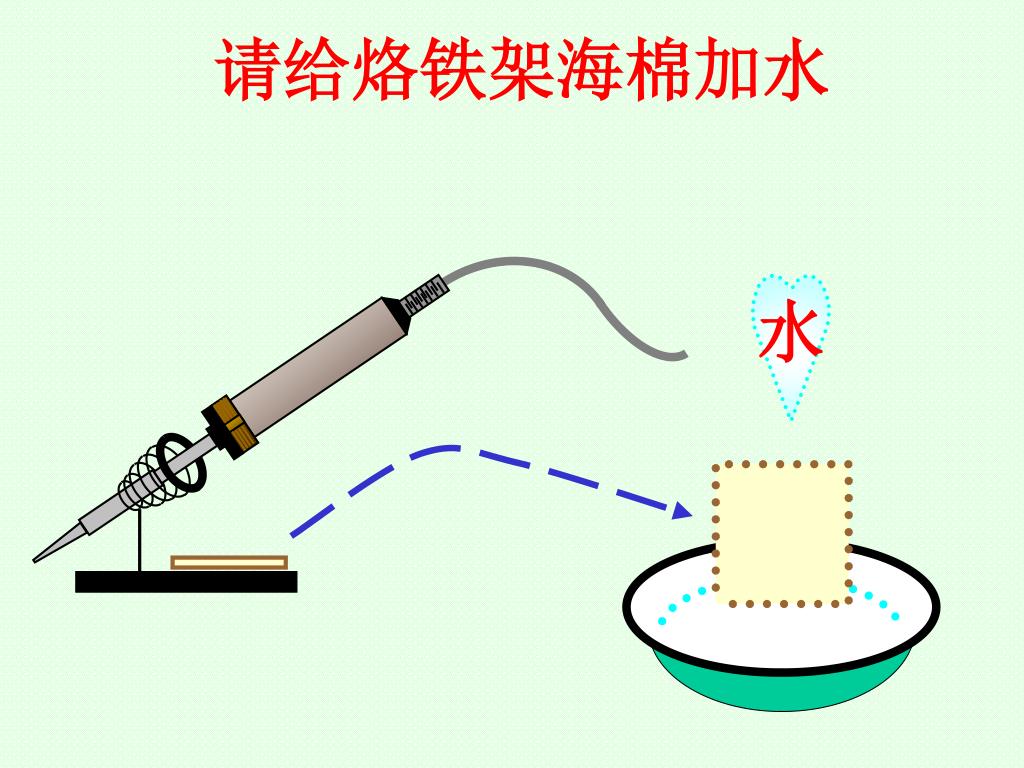

  41. 请给烙铁架海棉加水 水

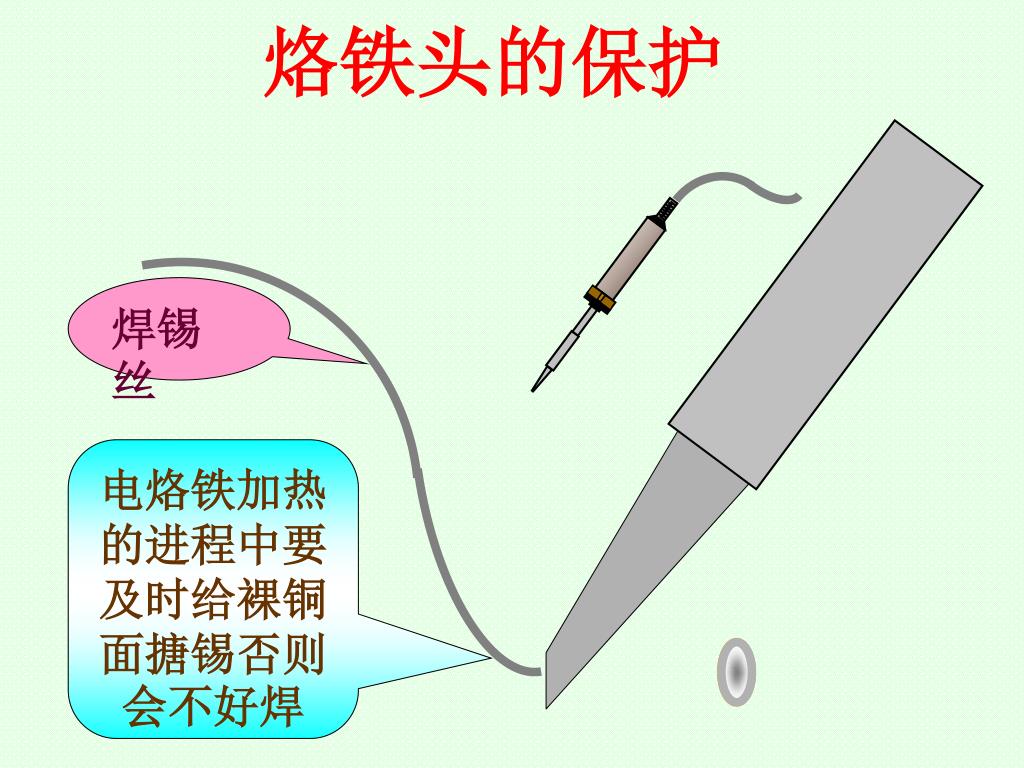

  42. 烙铁头的保护 焊锡丝 电烙铁加热的进程中要及时给裸铜面搪锡否则会不好焊

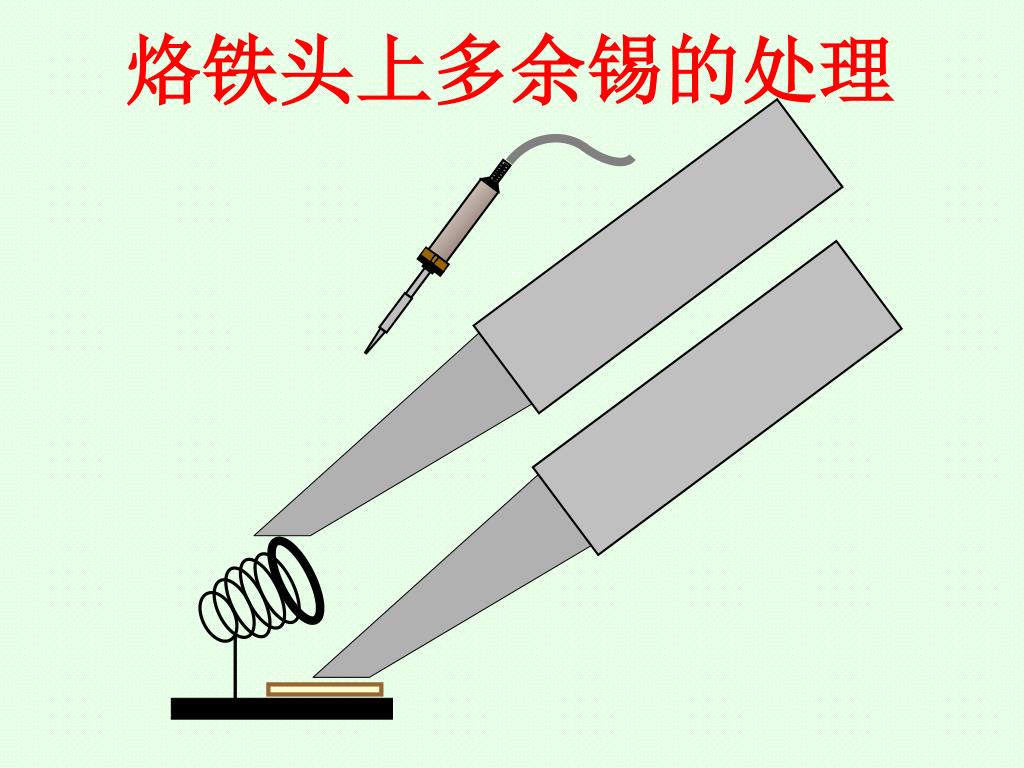

  43. 烙铁头上多余锡的处理

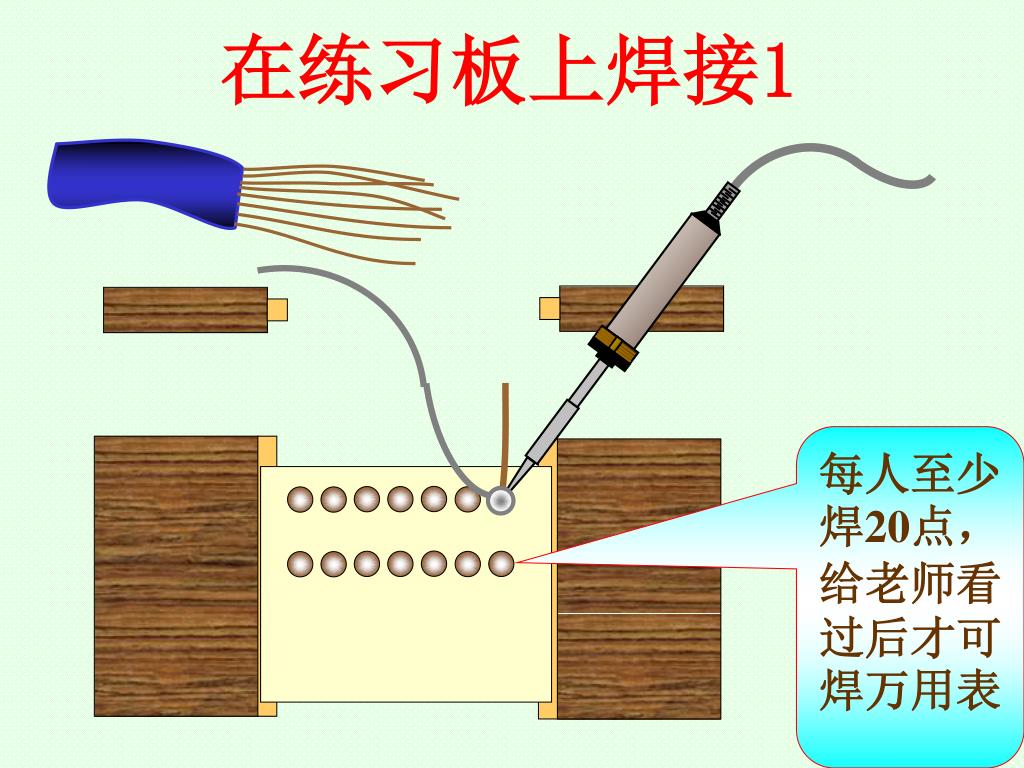

  44. 在练习板上焊接1 每人至少焊20点，给老师看过后才可焊万用表

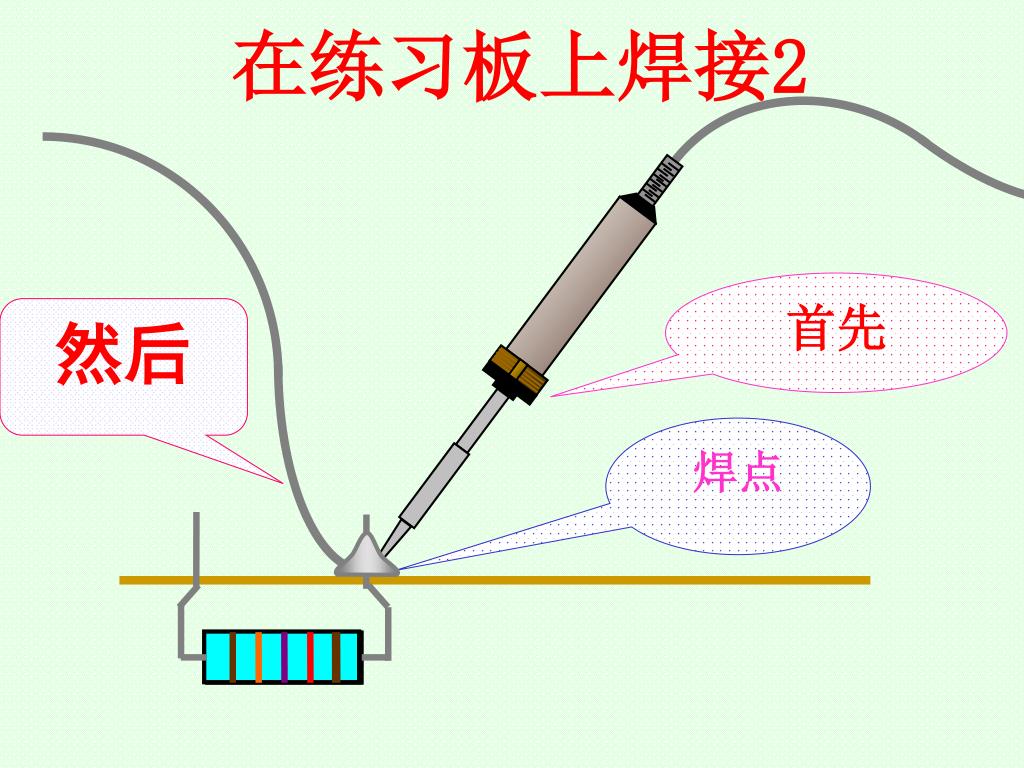

  45. 在练习板上焊接2 首先 然后 焊点

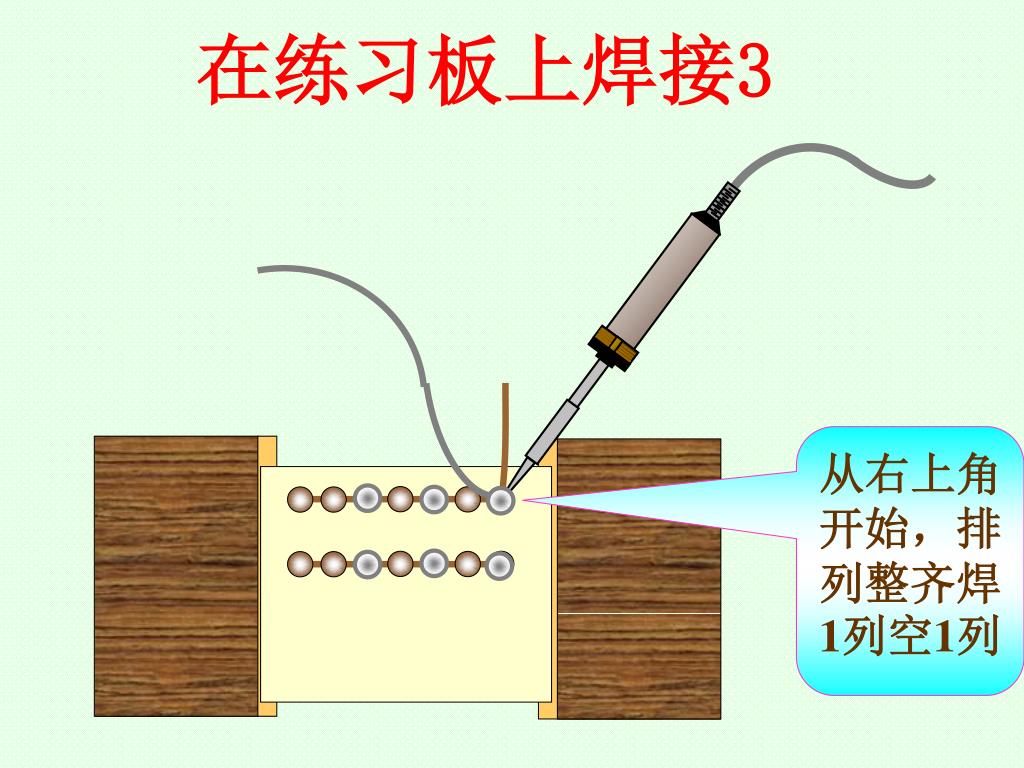

  46. 在练习板上焊接3 从右上角开始，排列整齐焊1列空1列

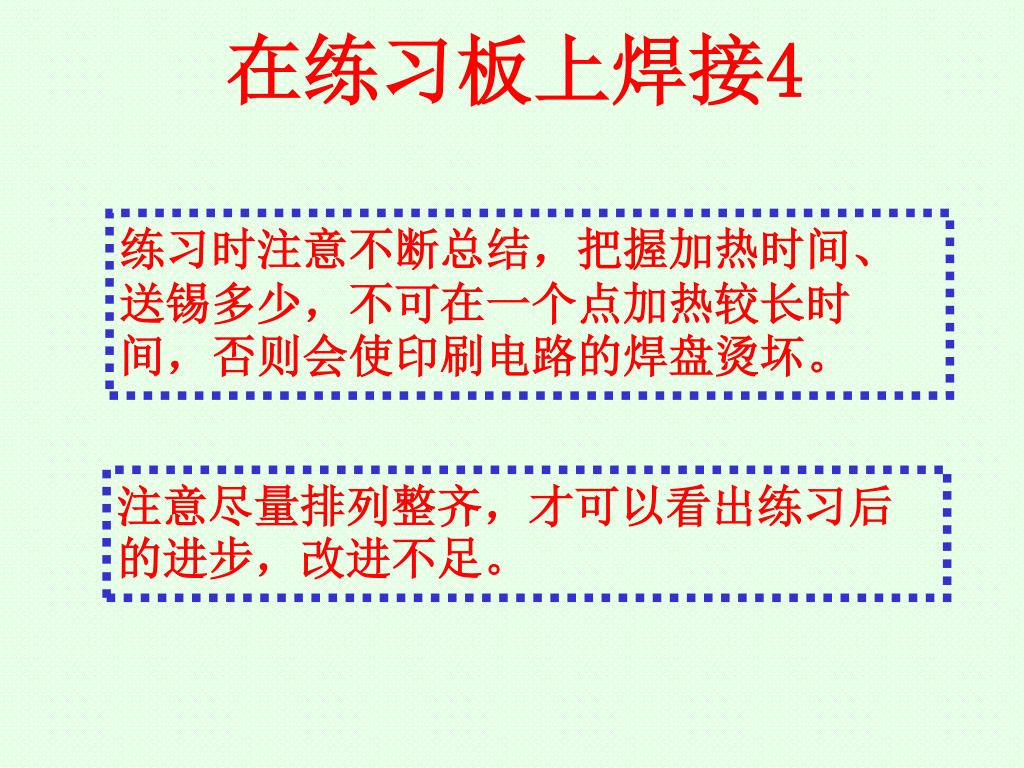

  47. 在练习板上焊接4 练习时注意不断总结，把握加热时间、送锡多少，不可在一个点加热较长时间，否则会使印刷电路的焊盘烫坏。 注意尽量排列整齐，才可以看出练习后的进步，改进不足。

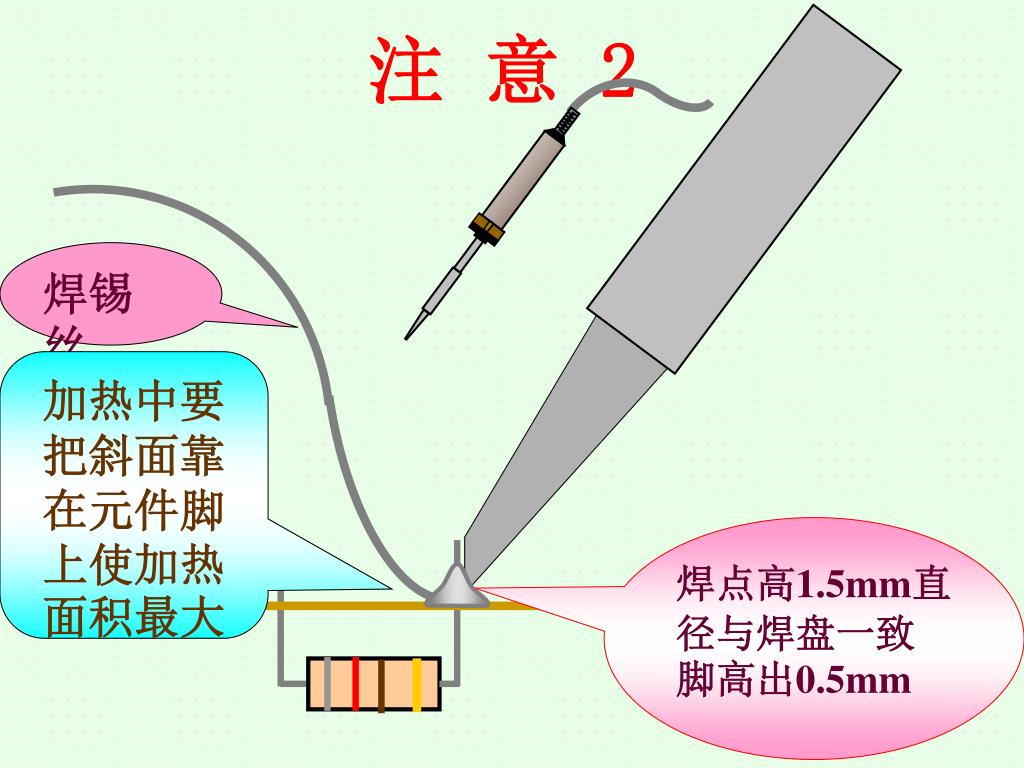

  48. 注 意 2 焊锡丝 加热中要把斜面靠在元件脚上使加热面积最大 焊点高1.5mm直径与焊盘一致脚高出0.5mm

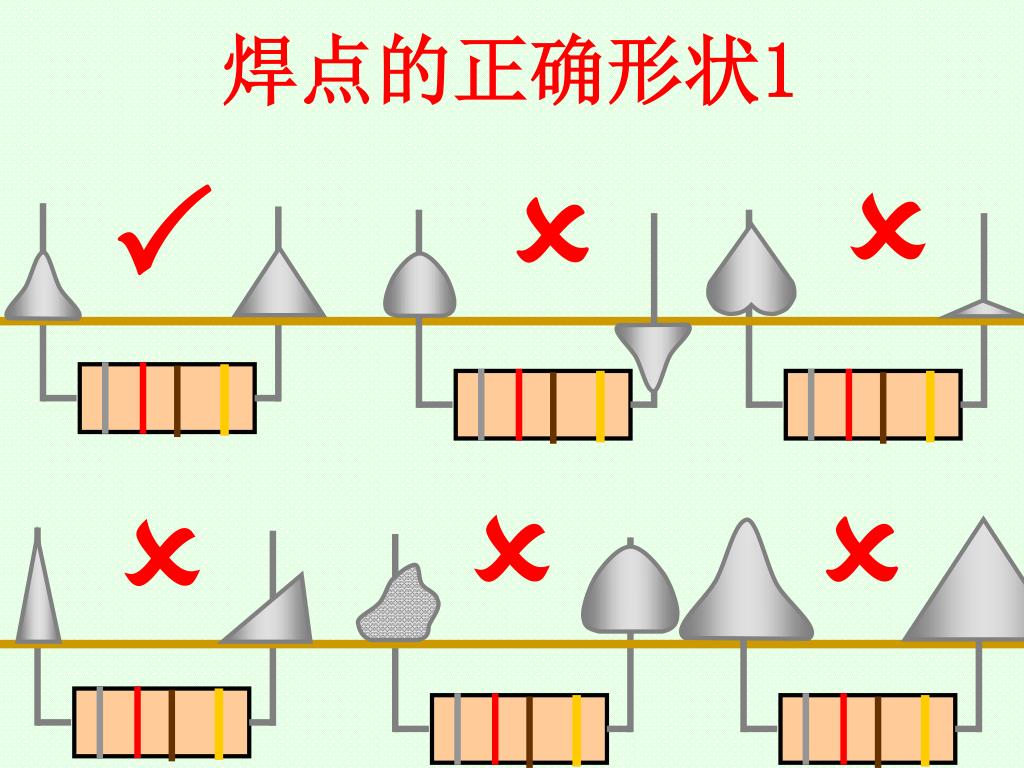

  49. 焊点的正确形状1      

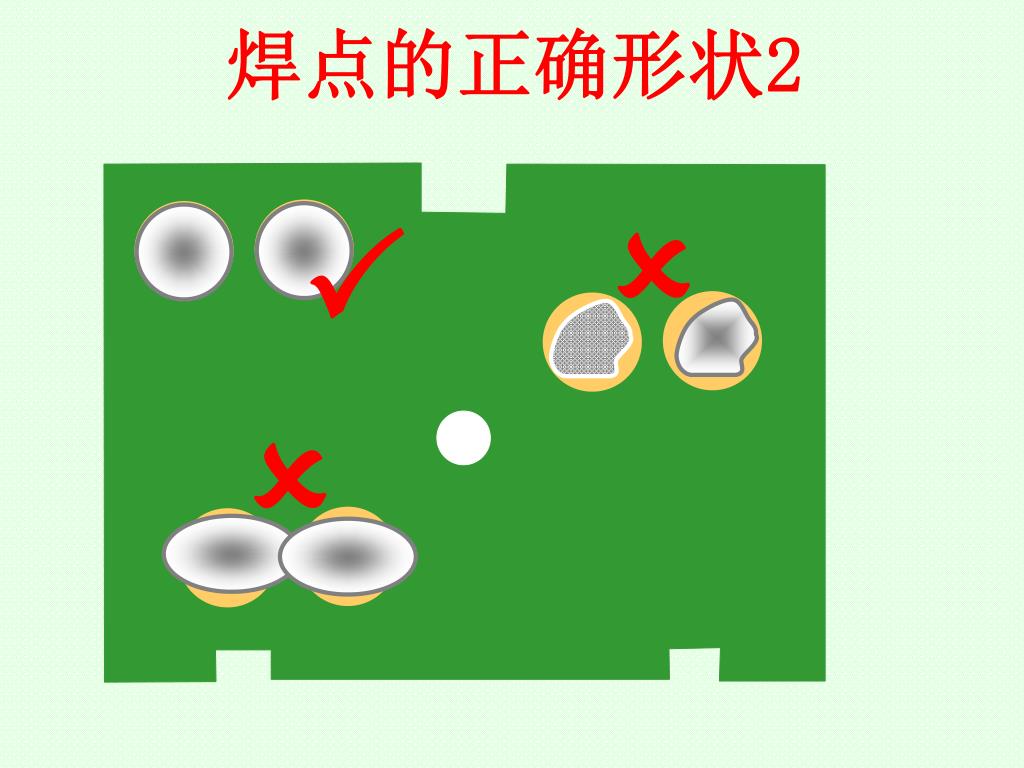

  50. 焊点的正确形状2   
