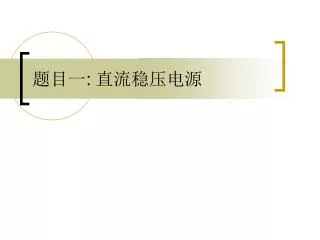

  1. 题目一: 直流稳压电源

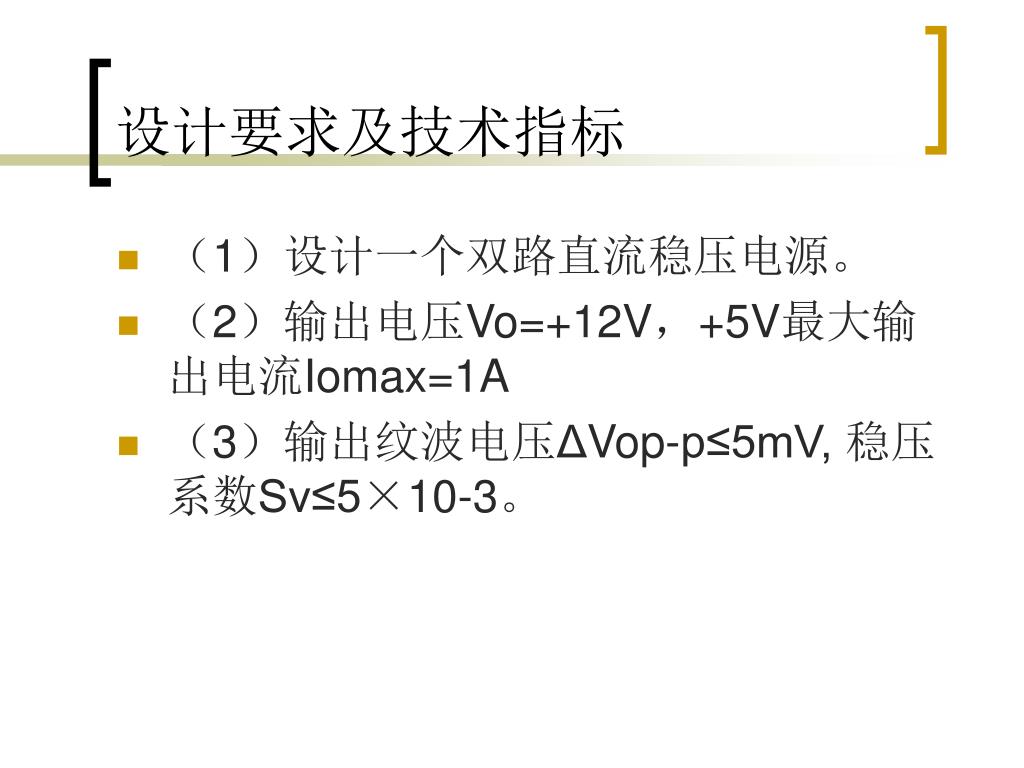

  2. 设计要求及技术指标 • （1）设计一个双路直流稳压电源。 • （2）输出电压Vo=+12V，+5V最大输出电流Iomax=1A • （3）输出纹波电压ΔVop-p≤5mV, 稳压系数Sv≤5×10-3。

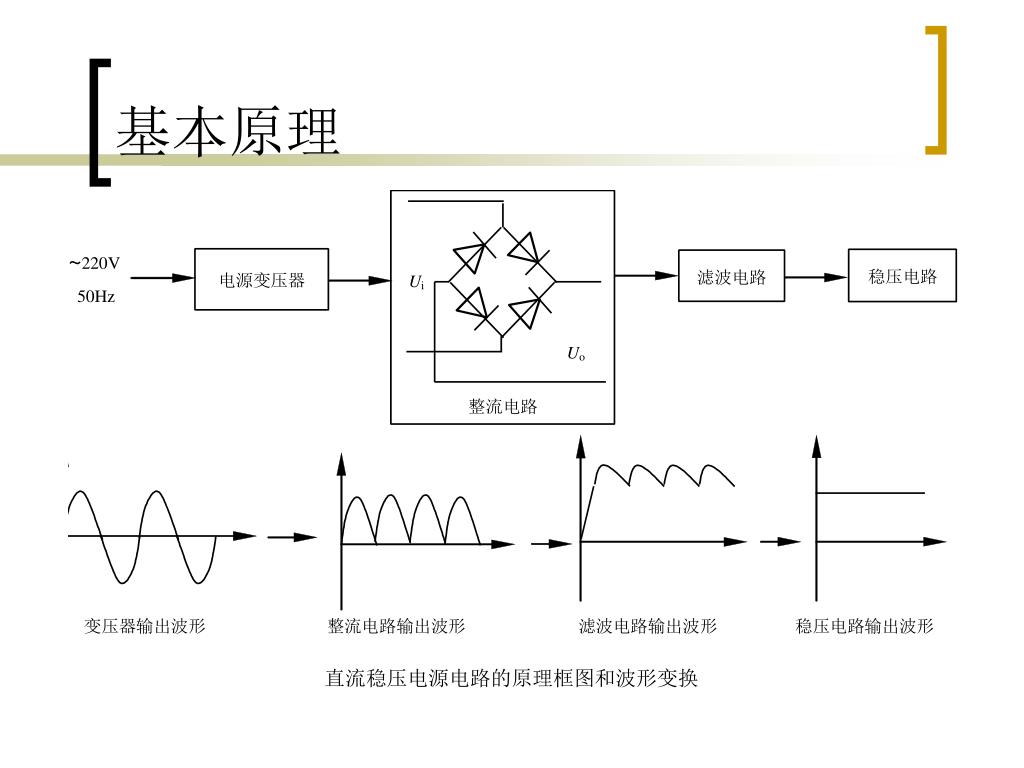

  3. 基本原理

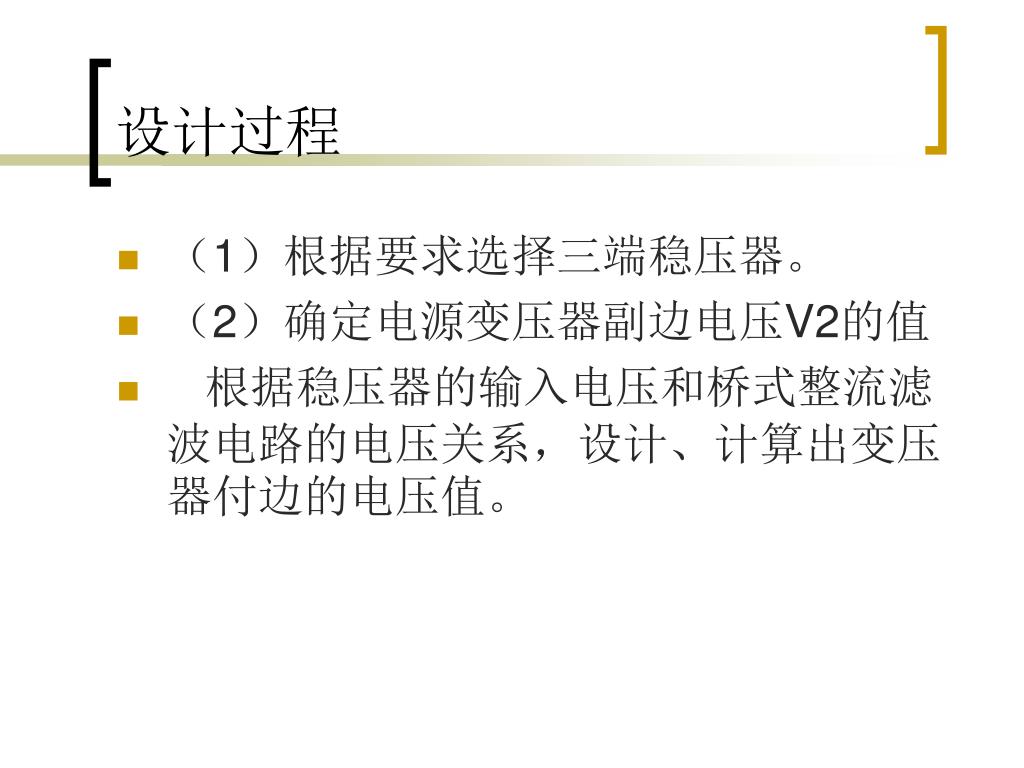

  4. 设计过程 • （1）根据要求选择三端稳压器。 • （2）确定电源变压器副边电压V2的值 • 根据稳压器的输入电压和桥式整流滤波电路的电压关系，设计、计算出变压器付边的电压值。

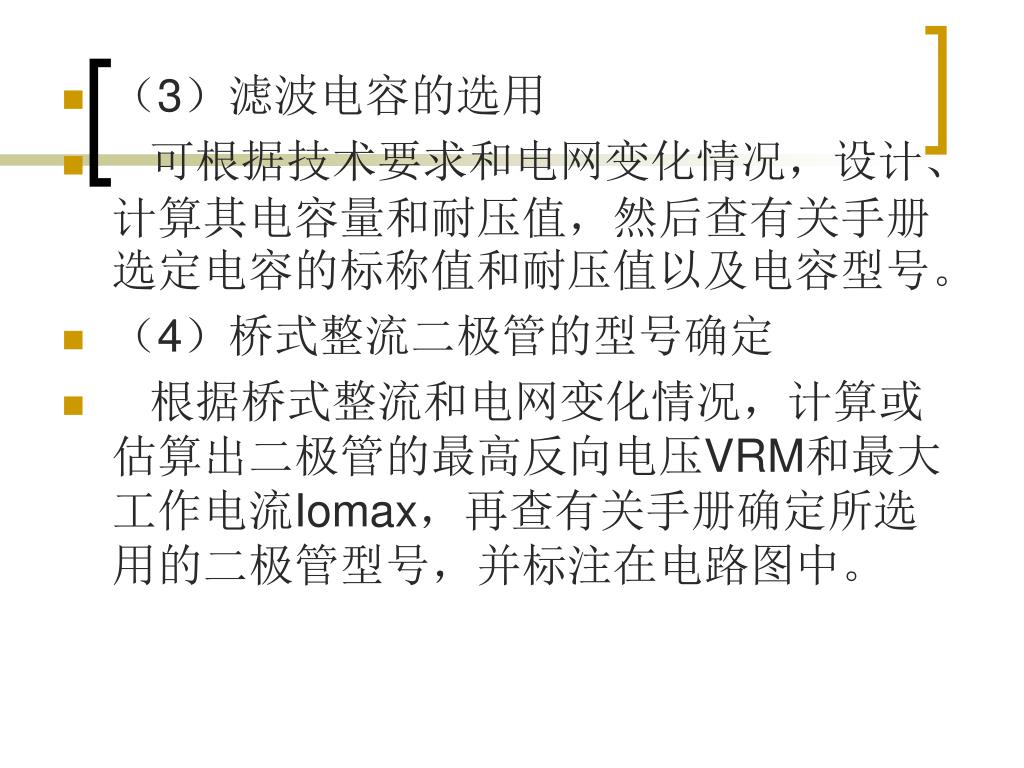

  5. （3）滤波电容的选用 • 可根据技术要求和电网变化情况，设计、计算其电容量和耐压值，然后查有关手册选定电容的标称值和耐压值以及电容型号。 • （4）桥式整流二极管的型号确定 • 根据桥式整流和电网变化情况，计算或估算出二极管的最高反向电压VRM和最大工作电流Iomax，再查有关手册确定所选用的二极管型号，并标注在电路图中。

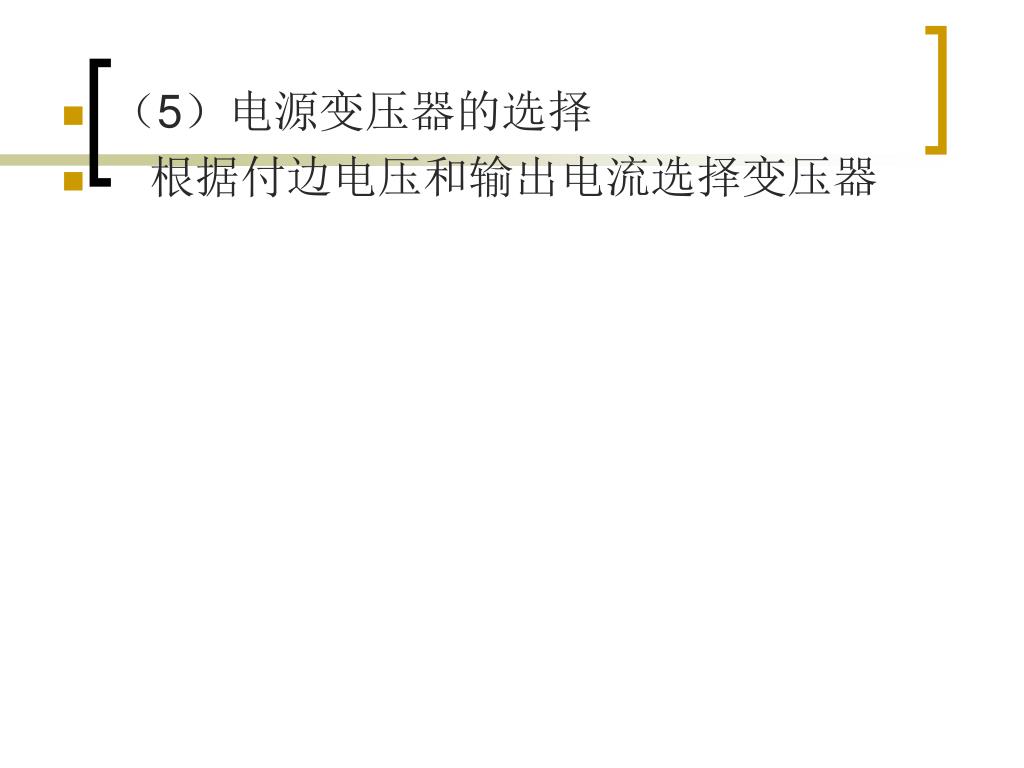

  6. （5）电源变压器的选择 • 根据付边电压和输出电流选择变压器

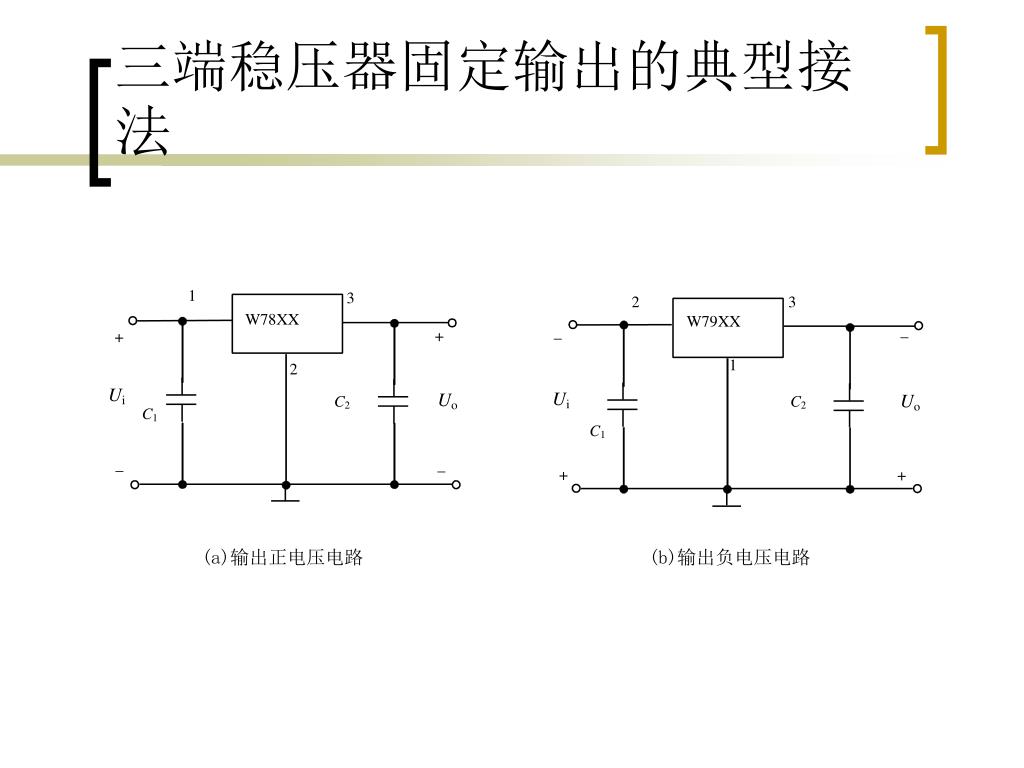

  7. 三端稳压器固定输出的典型接法

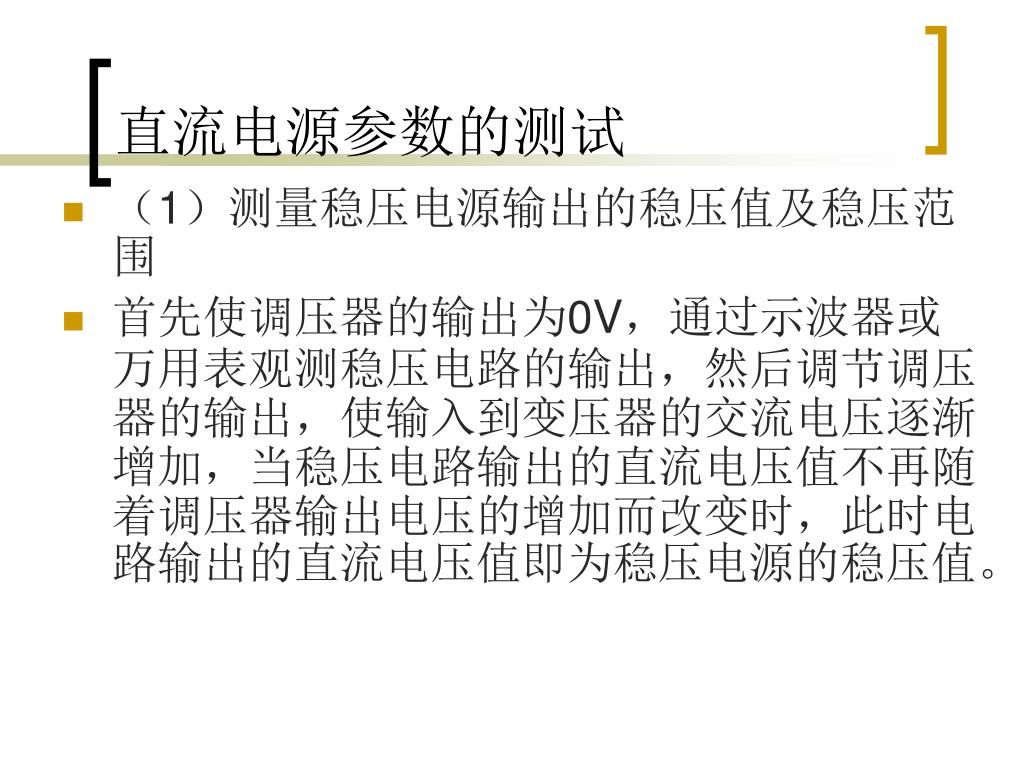

  8. 直流电源参数的测试 • （1）测量稳压电源输出的稳压值及稳压范围 • 首先使调压器的输出为0V，通过示波器或万用表观测稳压电路的输出，然后调节调压器的输出，使输入到变压器的交流电压逐渐增加，当稳压电路输出的直流电压值不再随着调压器输出电压的增加而改变时，此时电路输出的直流电压值即为稳压电源的稳压值。

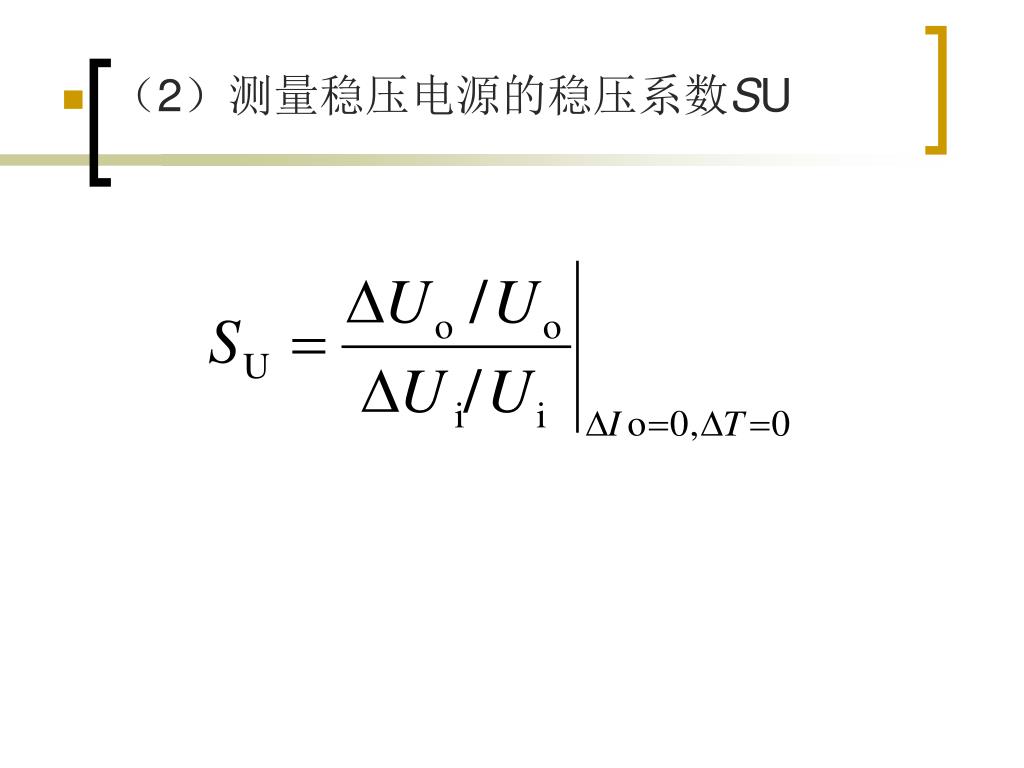

  9. （2）测量稳压电源的稳压系数SU

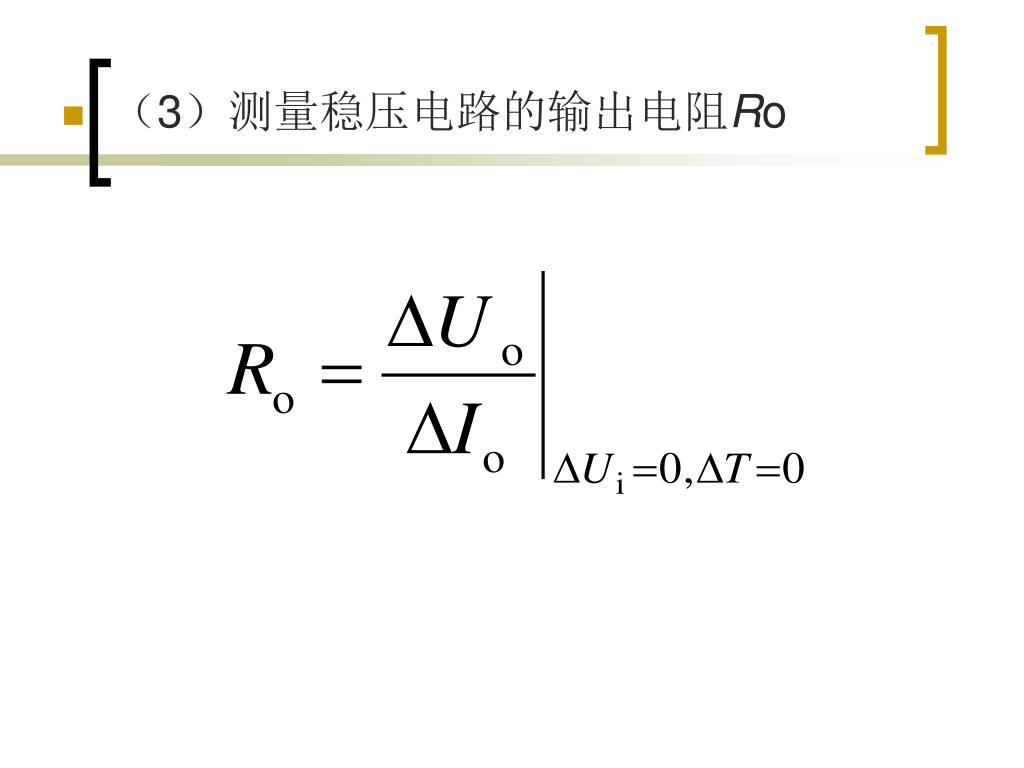

  10. （3）测量稳压电路的输出电阻Ro

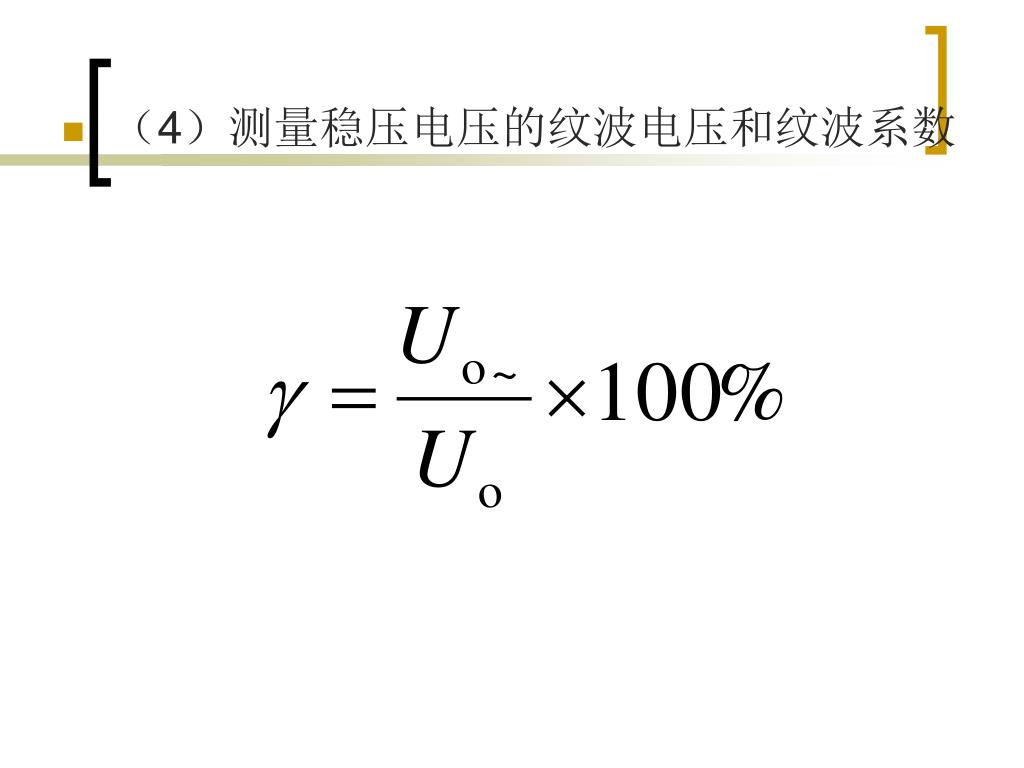

  11. （4）测量稳压电压的纹波电压和纹波系数

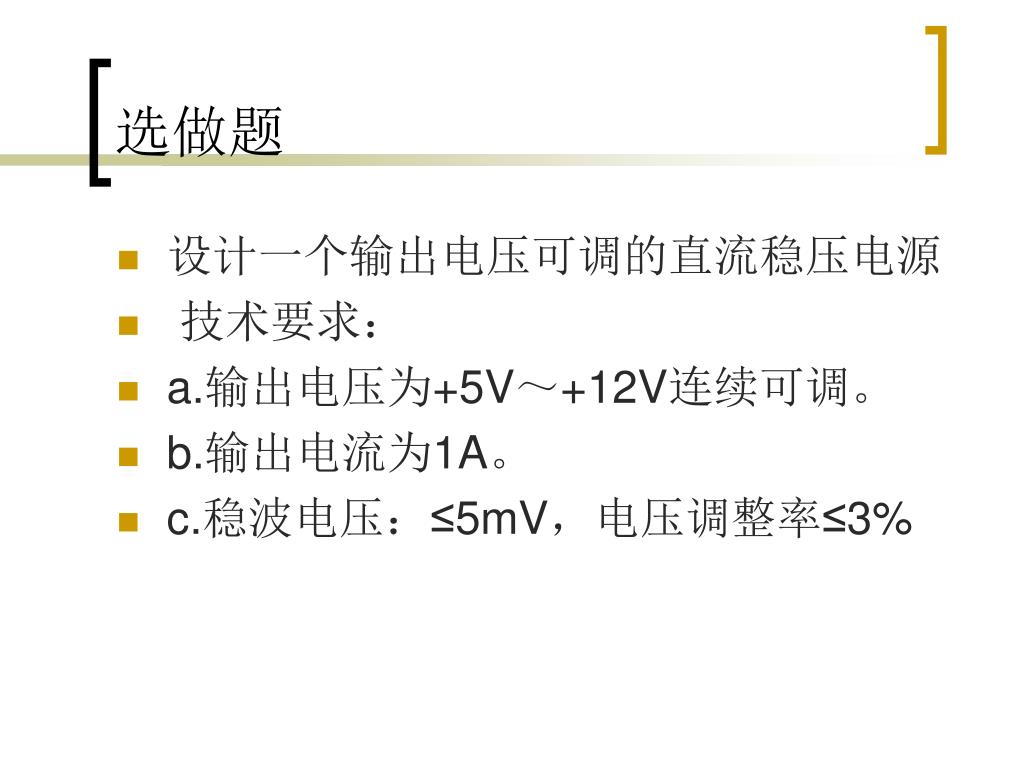

  12. 选做题 • 设计一个输出电压可调的直流稳压电源 • 技术要求： • a.输出电压为+5V～+12V连续可调。 • b.输出电流为1A。 • c.稳波电压：≤5mV，电压调整率≤3%

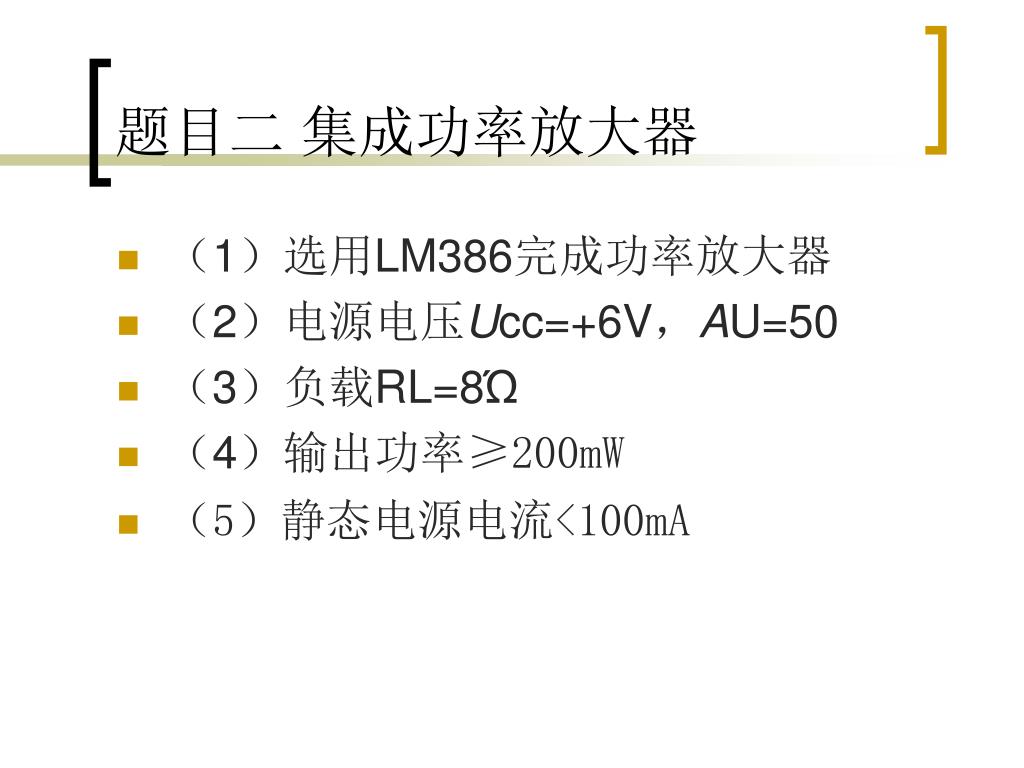

  13. 题目二 集成功率放大器 • （1）选用LM386完成功率放大器 • （2）电源电压Ucc=+6V，AU=50 • （3）负载RL=8Ώ • （4）输出功率≥200mW • （5）静态电源电流<100mA

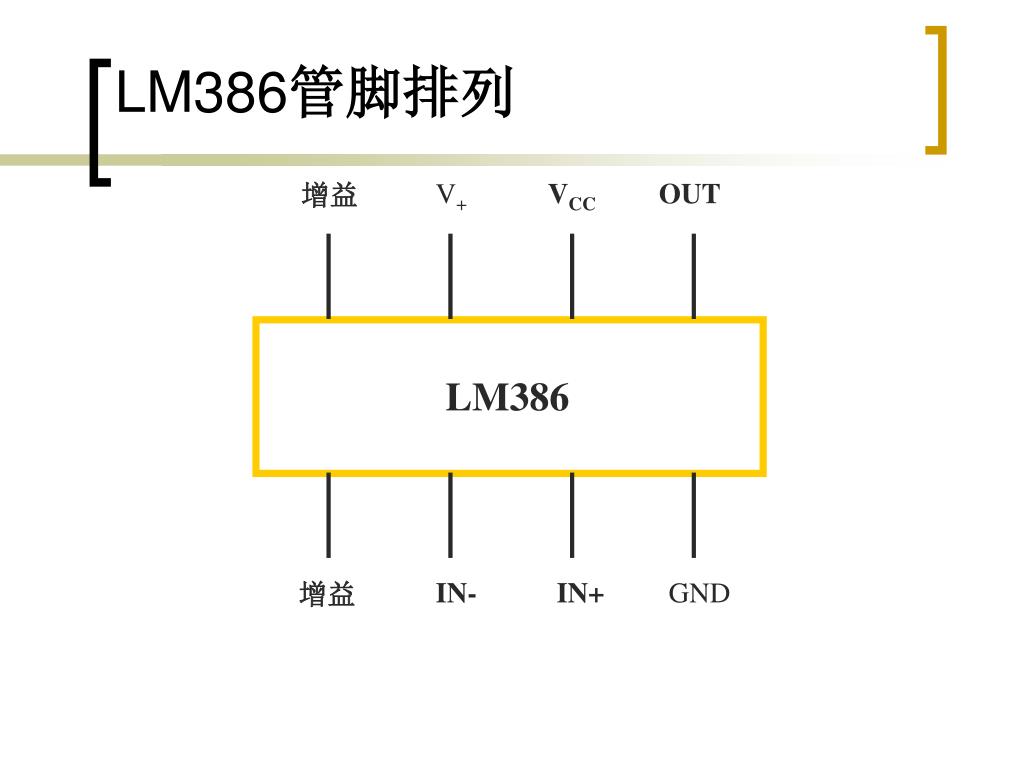

  14. LM386管脚排列 增益 V+ VCC OUT LM386 增益 IN- IN+ GND

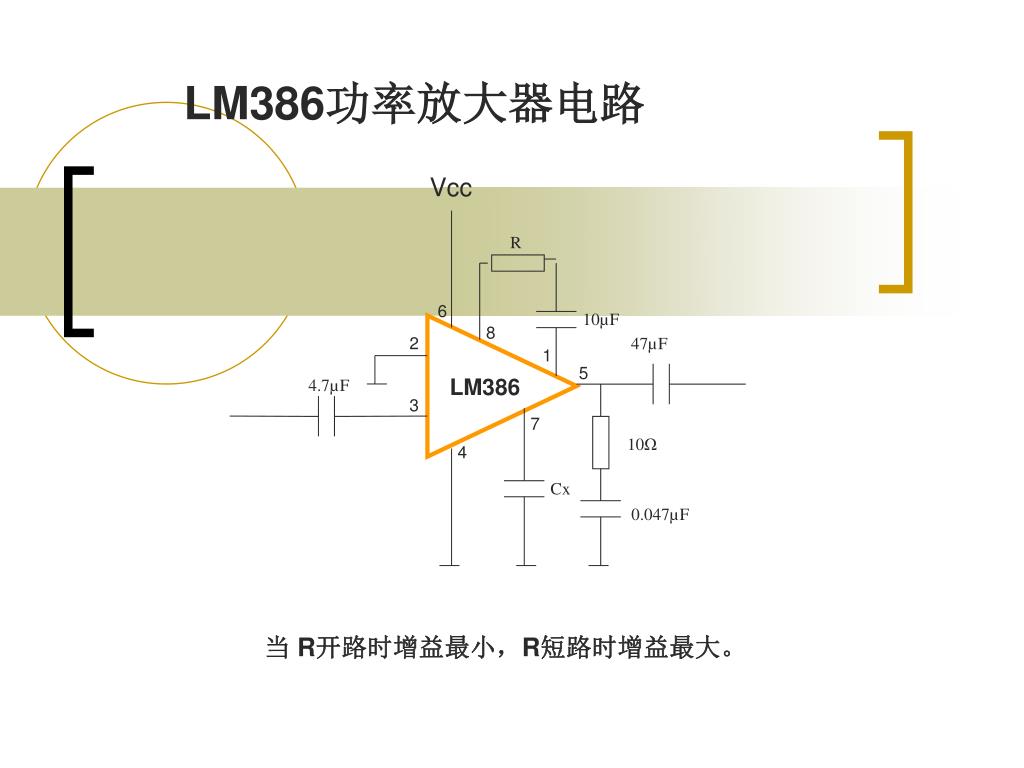

  15. Vcc R 6 10µF 8 2 47µF 1 5 LM386 4.7µF 3 LM386功率放大器电路 7 10Ω 4 Cx 0.047µF 当 R开路时增益最小，R短路时增益最大。

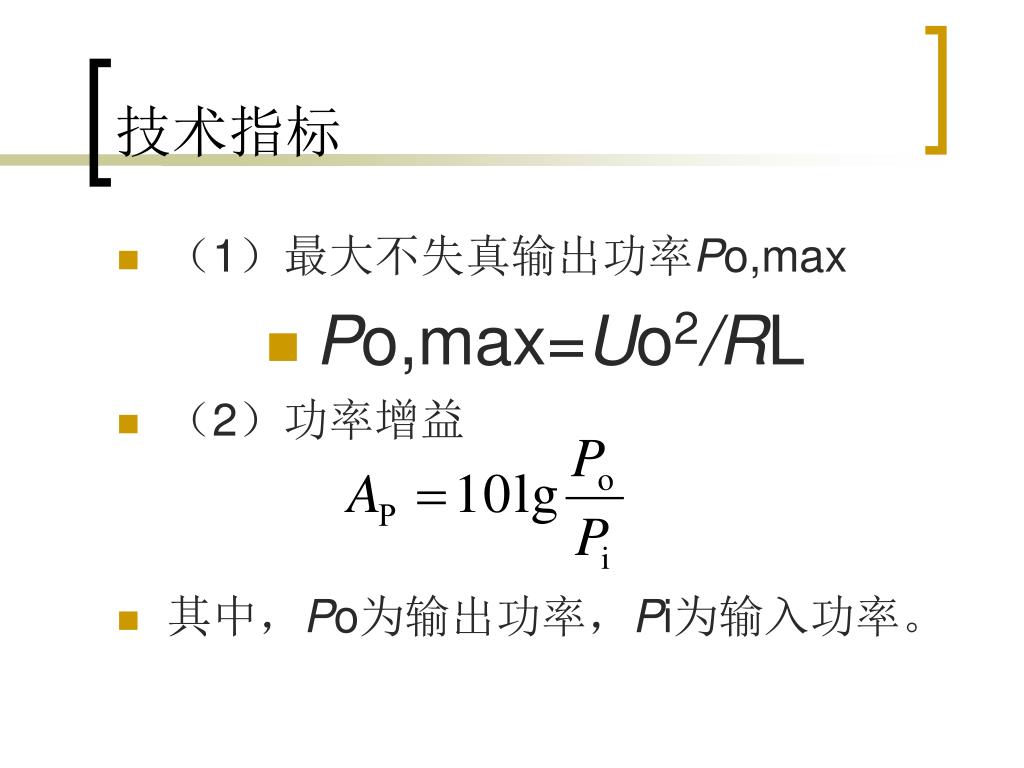

  16. 技术指标 • （1）最大不失真输出功率Po,max • Po,max=Uo2/RL • （2）功率增益 • 其中，Po为输出功率，Pi为输入功率。

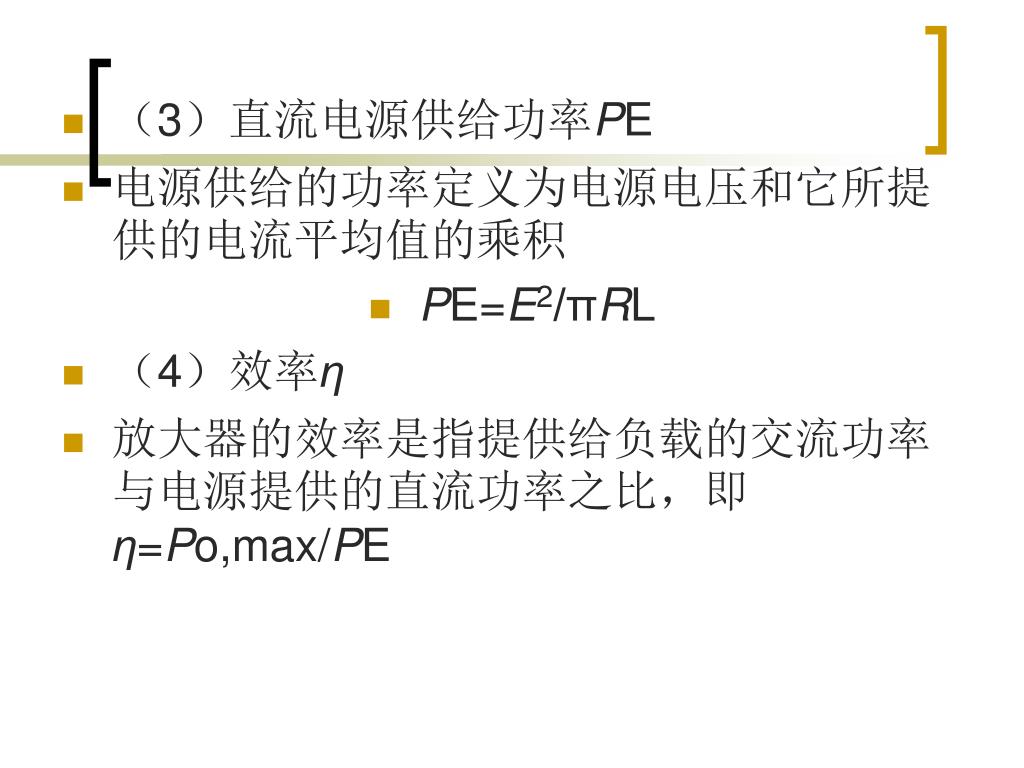

  17. （3）直流电源供给功率PE • 电源供给的功率定义为电源电压和它所提供的电流平均值的乘积 • PE=E2/πRL • （4）效率η • 放大器的效率是指提供给负载的交流功率与电源提供的直流功率之比，即 η=Po,max/PE

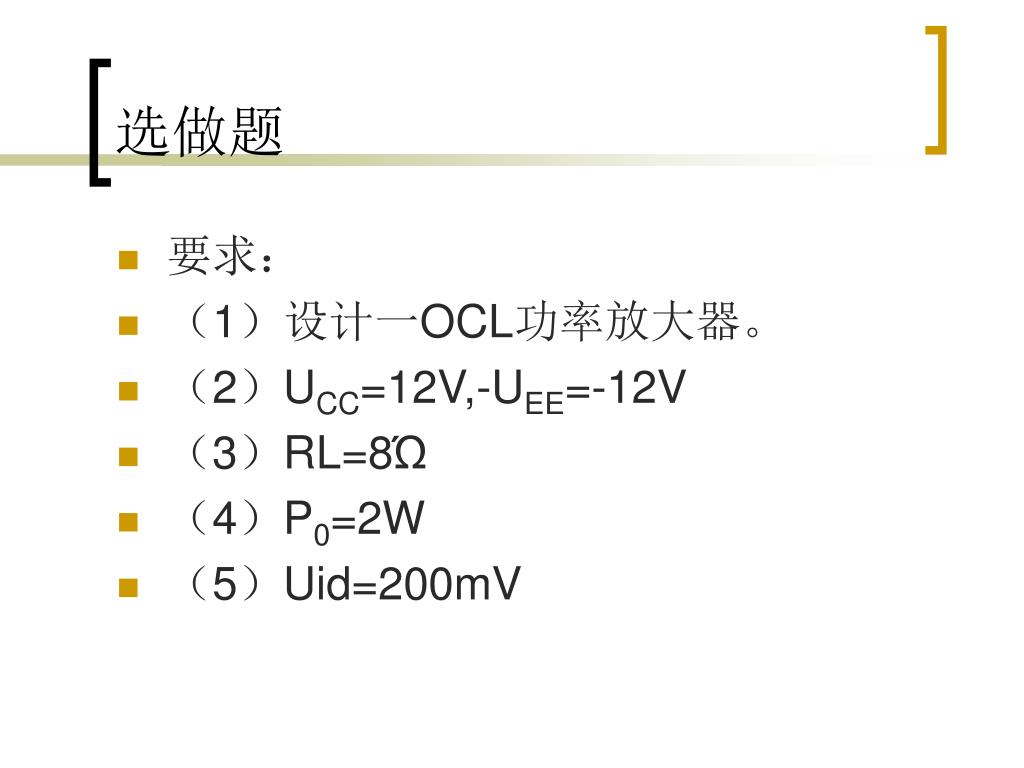

  18. 选做题 • 要求： • （1）设计一OCL功率放大器。 • （2）UCC=12V,-UEE=-12V • （3）RL=8Ώ • （4）P0=2W • （5）Uid=200mV
