Computational intelligence seminar a

Computational Intelligence Seminar A

Hierarchical Reinforcement Learning

Gerhard Neumann

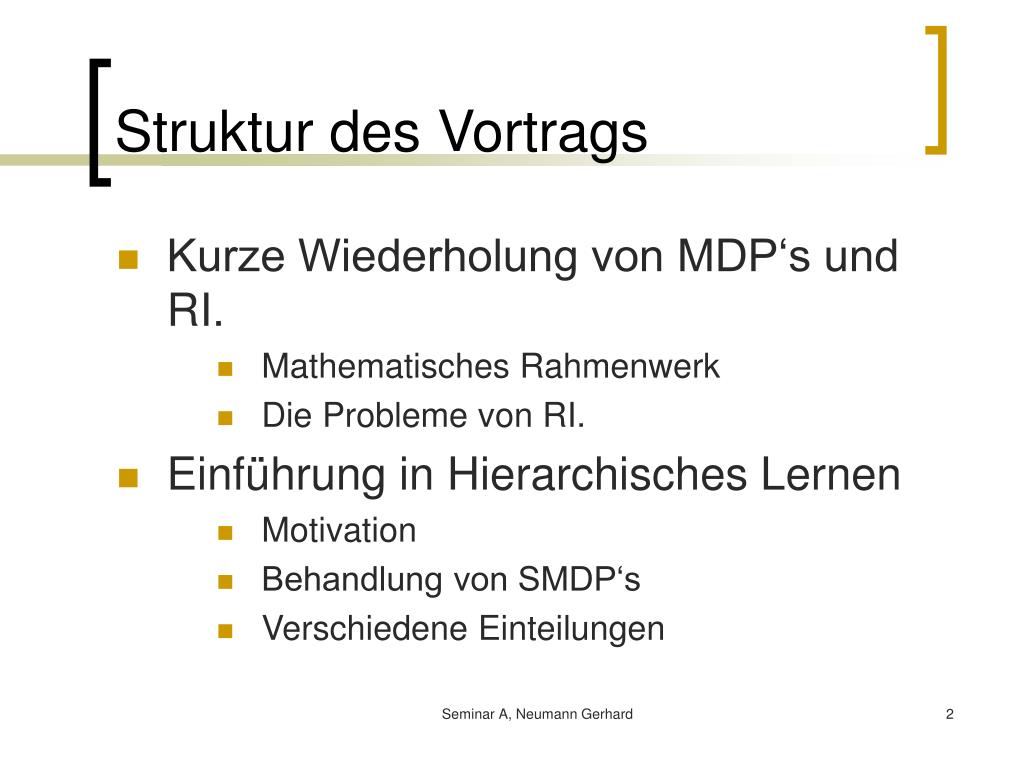

Struktur des vortrags
Struktur des Vortrags

  • Kurze Wiederholung von MDP‘s und RI.

    • Mathematisches Rahmenwerk

    • Die Probleme von RI.

  • Einführung in Hierarchisches Lernen

    • Motivation

    • Behandlung von SMDP‘s

    • Verschiedene Einteilungen

  • Seminar A, Neumann Gerhard

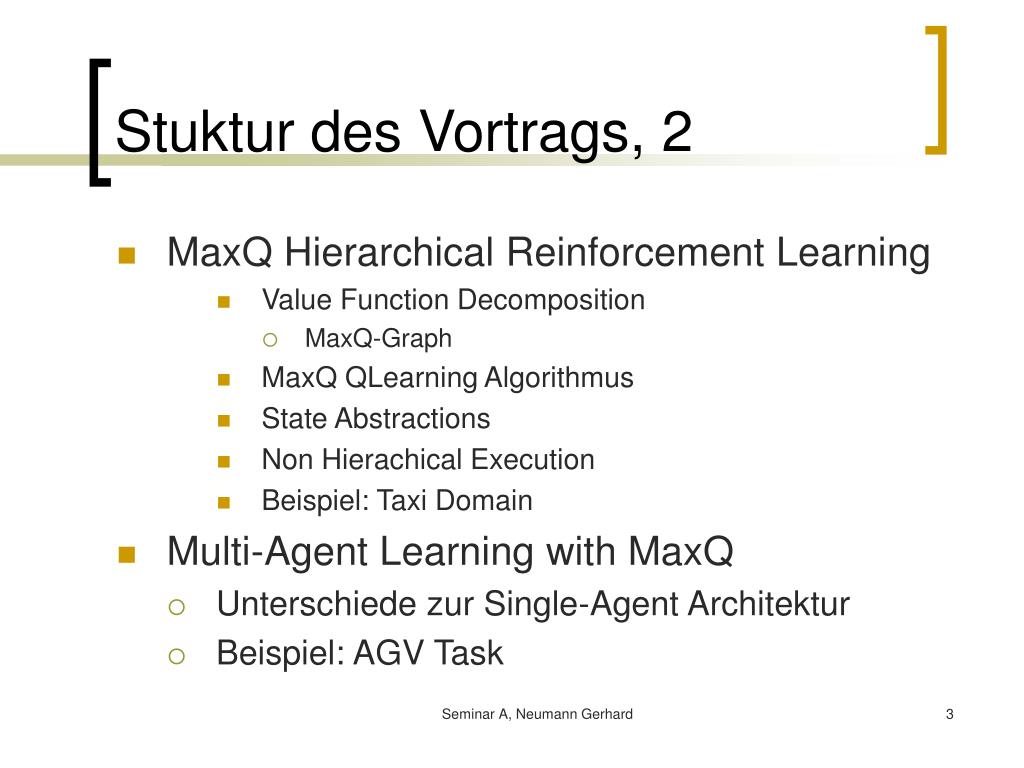

    Stuktur des vortrags 2
    Stuktur des Vortrags, 2

    • MaxQ Hierarchical Reinforcement Learning

      • Value Function Decomposition

        • MaxQ-Graph

      • MaxQ QLearning Algorithmus

      • State Abstractions

      • Non Hierachical Execution

      • Beispiel: Taxi Domain

  • Multi-Agent Learning with MaxQ

    • Unterschiede zur Single-Agent Architektur

    • Beispiel: AGV Task

  • Seminar A, Neumann Gerhard


    Wiederholung markov decision problem

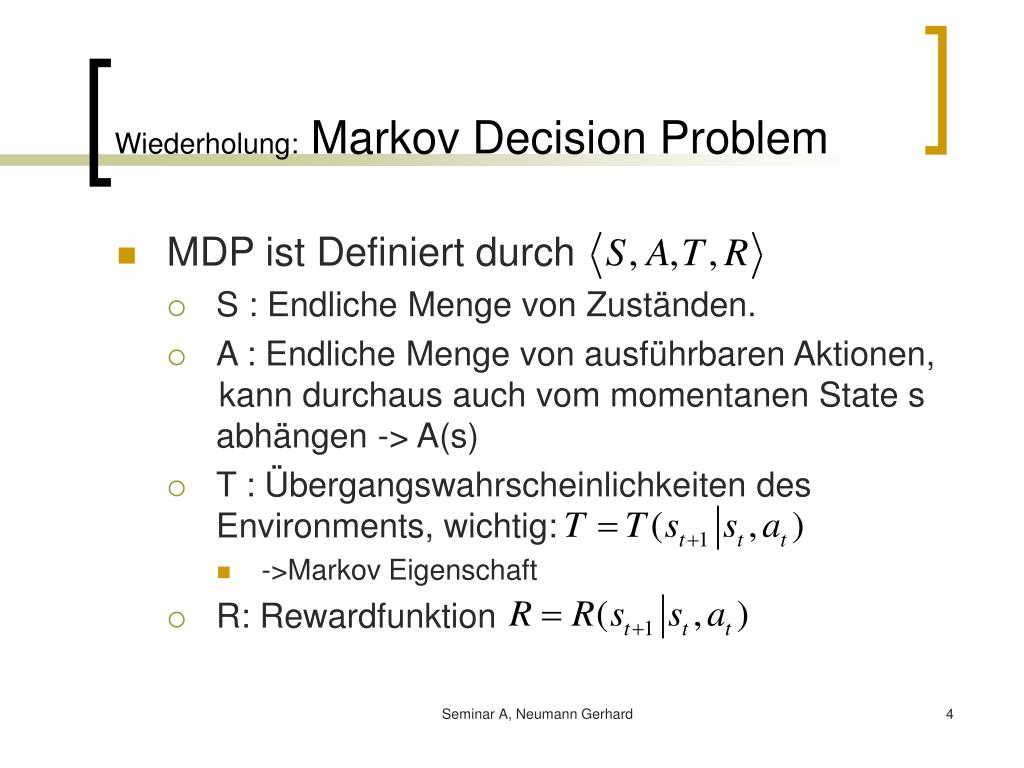

    Wiederholung: Markov Decision Problem

    • MDP ist Definiert durch

      • S : Endliche Menge von Zuständen.

      • A : Endliche Menge von ausführbaren Aktionen, kann durchaus auch vom momentanen State s abhängen -> A(s)

      • T : Übergangswahrscheinlichkeiten des Environments, wichtig:

        • ->Markov Eigenschaft

      • R: Rewardfunktion

    Seminar A, Neumann Gerhard

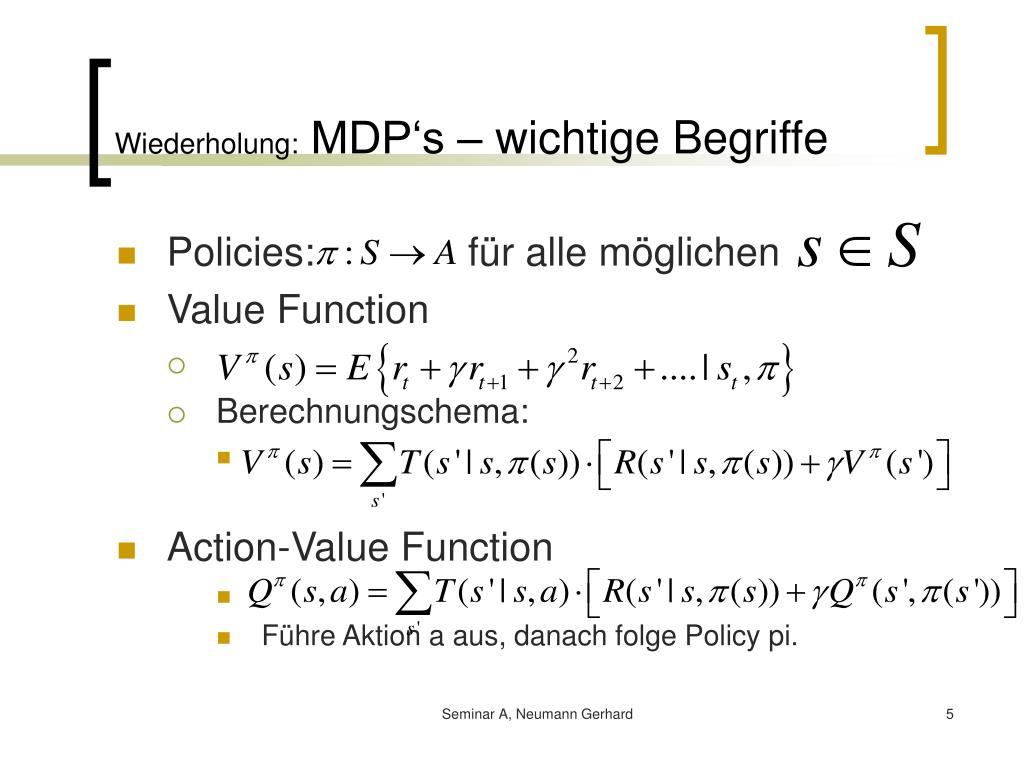

    Wiederholung mdp s wichtige begriffe
    Wiederholung: MDP‘s – wichtige Begriffe

    • Policies: für alle möglichen

    • Value Function

      • Berechnungschema:

    • Action-Value Function

      • Führe Aktion a aus, danach folge Policy pi.

    Seminar A, Neumann Gerhard


    Wiederholung mdp s wichtige begriffe1
    Wiederholung: MDP‘s – wichtige Begriffe

    • Bellman-Gleichung

      • Optimale V bzw. Q Funktion:

    Seminar A, Neumann Gerhard

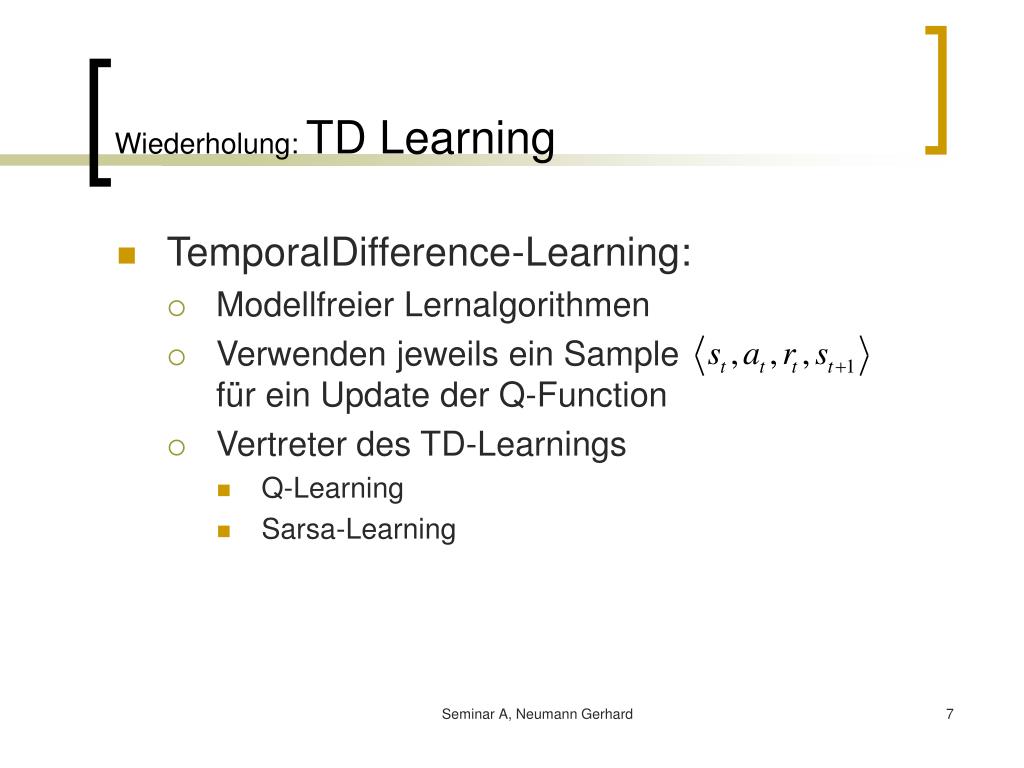

    Wiederholung td learning
    Wiederholung: TD Learning

    • TemporalDifference-Learning:

      • Modellfreier Lernalgorithmen

      • Verwenden jeweils ein Sample für ein Update der Q-Function

      • Vertreter des TD-Learnings

        • Q-Learning

        • Sarsa-Learning

    Seminar A, Neumann Gerhard

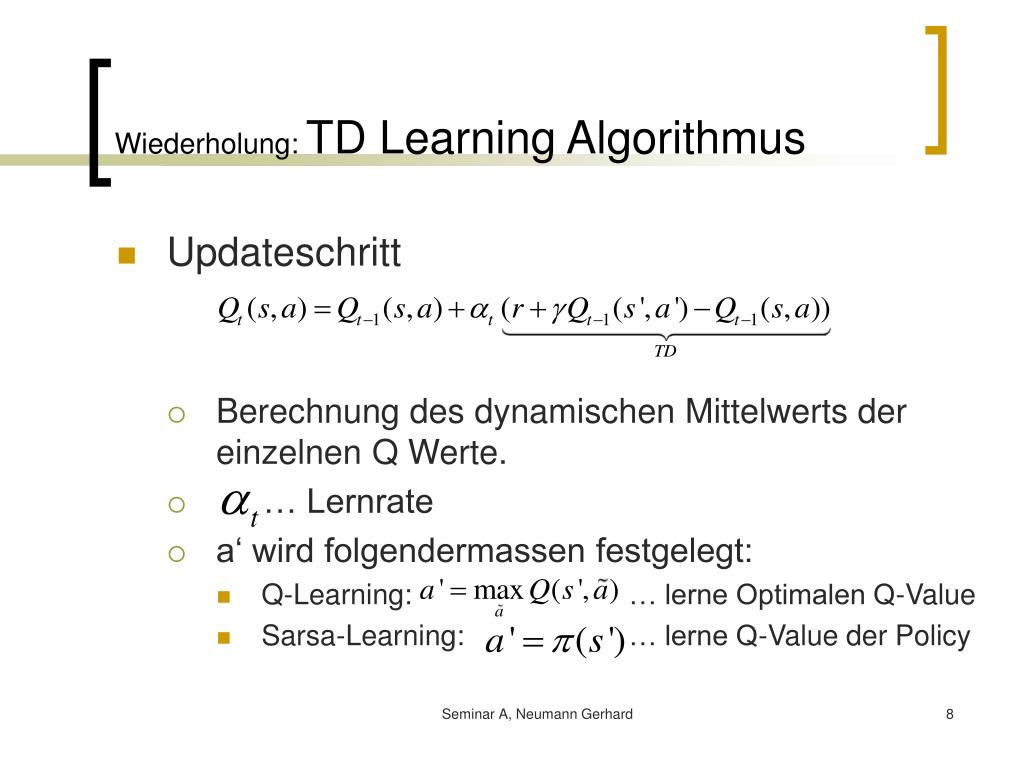

    Wiederholung td learning algorithmus
    Wiederholung: TD Learning Algorithmus

    • Updateschritt

      • Berechnung des dynamischen Mittelwerts der einzelnen Q Werte.

      • … Lernrate

      • a‘ wird folgendermassen festgelegt:

        • Q-Learning: … lerne Optimalen Q-Value

        • Sarsa-Learning: … lerne Q-Value der Policy

    Seminar A, Neumann Gerhard

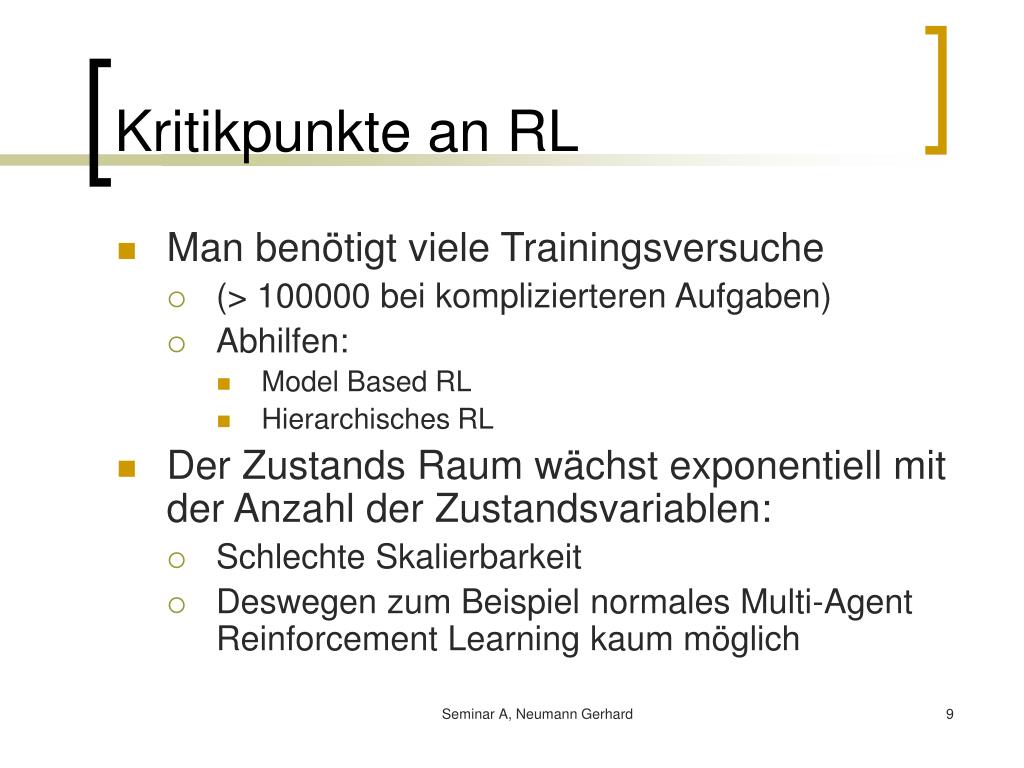

    Kritikpunkte an rl
    Kritikpunkte an RL

    • Man benötigt viele Trainingsversuche

      • (> 100000 bei komplizierteren Aufgaben)

      • Abhilfen:

        • Model Based RL

        • Hierarchisches RL

    • Der Zustands Raum wächst exponentiell mit der Anzahl der Zustandsvariablen:

      • Schlechte Skalierbarkeit

      • Deswegen zum Beispiel normales Multi-Agent Reinforcement Learning kaum möglich

    Seminar A, Neumann Gerhard

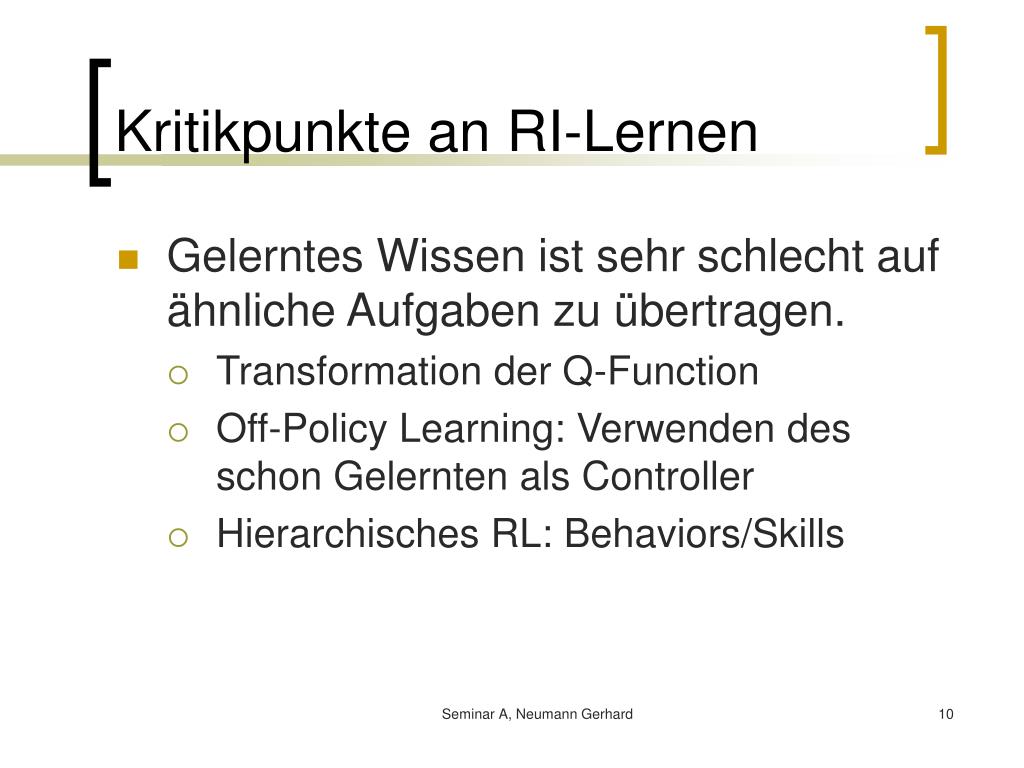

    Kritikpunkte an ri lernen
    Kritikpunkte an RI-Lernen

    • Gelerntes Wissen ist sehr schlecht auf ähnliche Aufgaben zu übertragen.

      • Transformation der Q-Function

      • Off-Policy Learning: Verwenden des schon Gelernten als Controller

      • Hierarchisches RL: Behaviors/Skills

    Seminar A, Neumann Gerhard

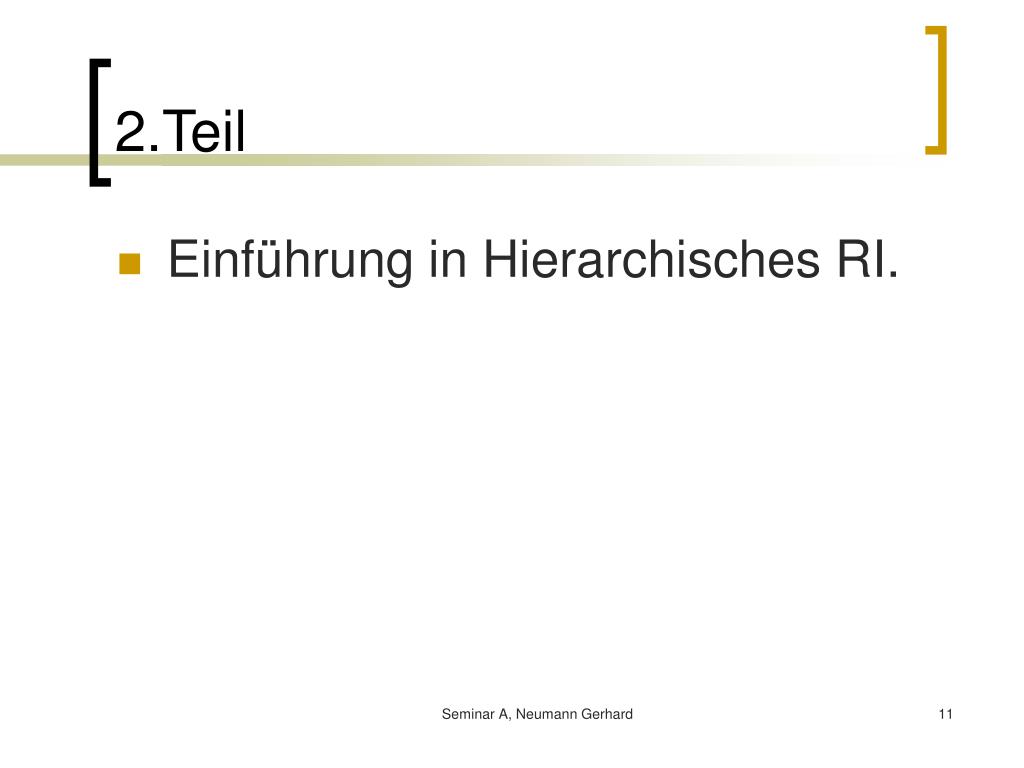

    2 teil
    2.Teil

    • Einführung in Hierarchisches RI.

    Seminar A, Neumann Gerhard


    Einf hrung in hierarchisches ri

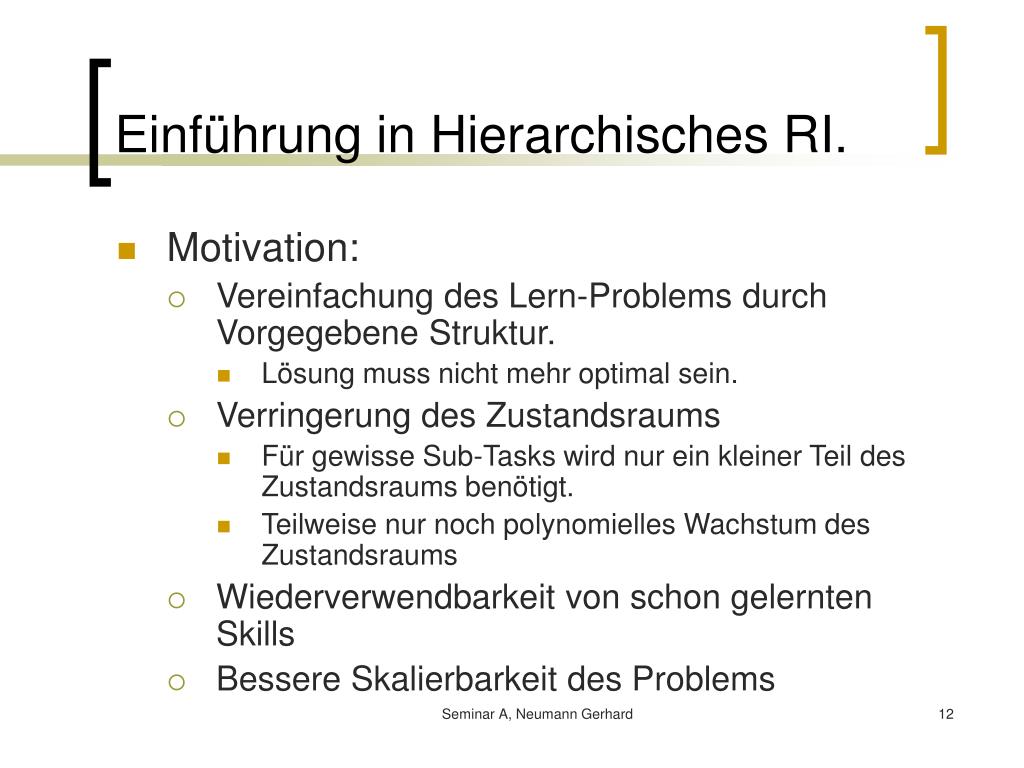

    Einführung in Hierarchisches RI.

    • Motivation:

      • Vereinfachung des Lern-Problems durch Vorgegebene Struktur.

        • Lösung muss nicht mehr optimal sein.

      • Verringerung des Zustandsraums

        • Für gewisse Sub-Tasks wird nur ein kleiner Teil des Zustandsraums benötigt.

        • Teilweise nur noch polynomielles Wachstum des Zustandsraums

      • Wiederverwendbarkeit von schon gelernten Skills

      • Bessere Skalierbarkeit des Problems

    Seminar A, Neumann Gerhard


    Einteilung eines tasks in subtasks
    Einteilung eines Tasks in Subtasks

    • Beispiel: Taxi Domain:

      • Taxi muss Passagier von beliebiger Location zur beliebiger Destination bringen

      • Zustandsraum: TaxiLocation * PassengersLocation * Destination = 25 * 5 * 4 = 500

      • Aktionsraum: = {4 Richtungen, Pickup, Putdown} = 6

      • State-Action Values: 3000

      • Episodischer Task =>

    Seminar A, Neumann Gerhard


    Task graph f r taxi domain
    Task Graph für Taxi Domain

    Navigate(t):… {Y,G,R,B}: praktisch ein eigener SMDP pro Parameter

    Seminar A, Neumann Gerhard

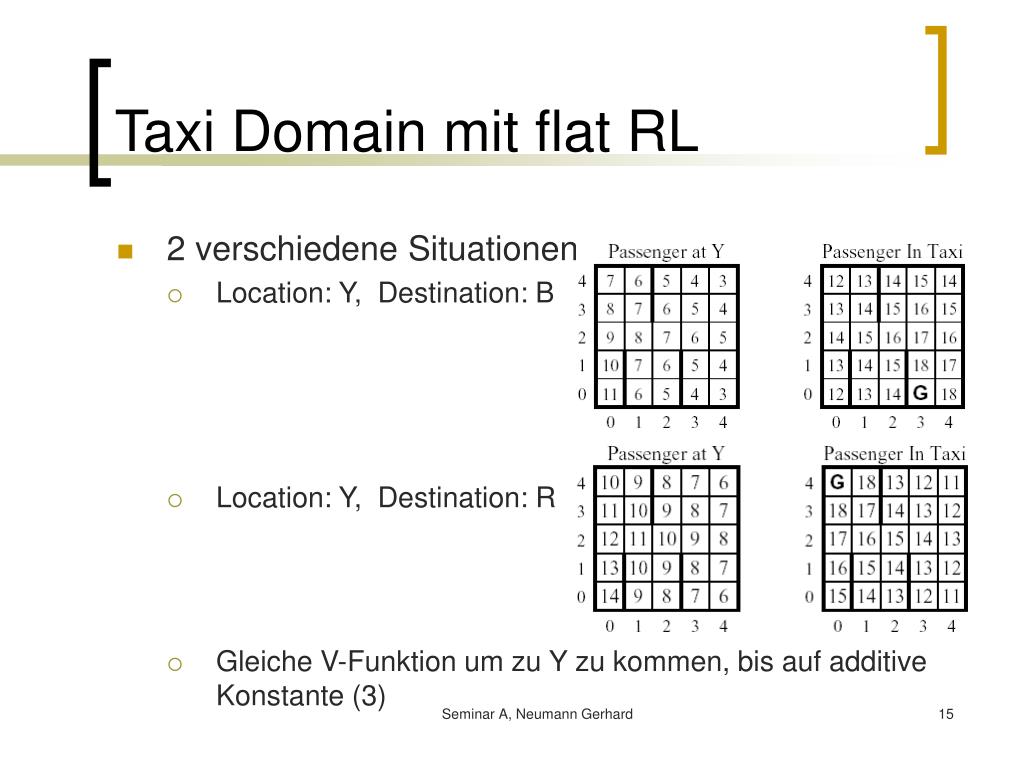

    Taxi domain mit flat rl
    Taxi Domain mit flat RL

    • 2 verschiedene Situationen:

      • Location: Y, Destination: B

      • Location: Y, Destination: R

      • Gleiche V-Funktion um zu Y zu kommen, bis auf additive Konstante (3)

    Seminar A, Neumann Gerhard


    Verschiedene ans tze der algorithmen

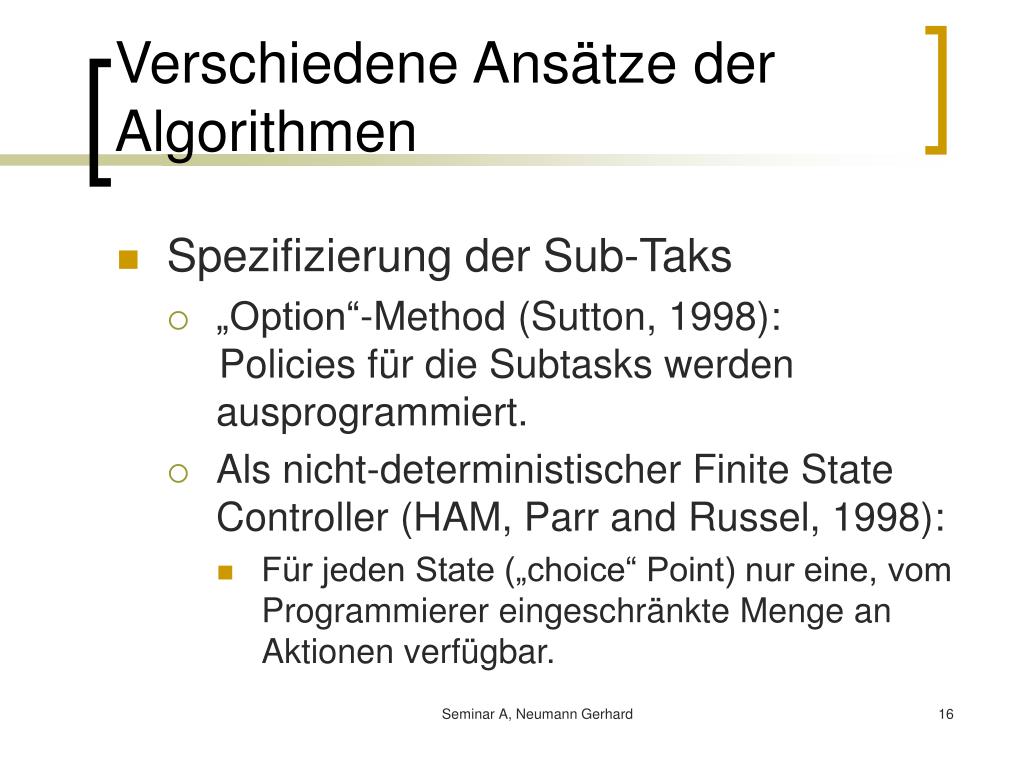

    Verschiedene Ansätze der Algorithmen

    • Spezifizierung der Sub-Taks

      • „Option“-Method (Sutton, 1998): Policies für die Subtasks werden ausprogrammiert.

      • Als nicht-deterministischer Finite State Controller (HAM, Parr and Russel, 1998):

        • Für jeden State („choice“ Point) nur eine, vom Programmierer eingeschränkte Menge an Aktionen verfügbar.

    Seminar A, Neumann Gerhard

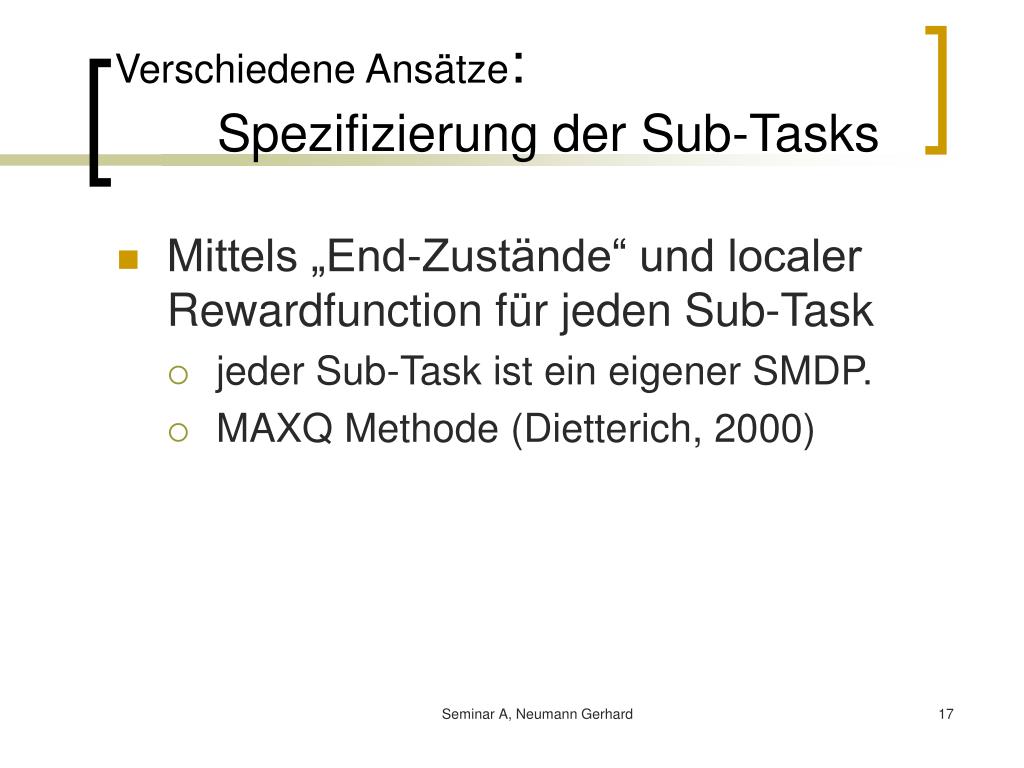

    Verschiedene ans tze spezifizierung der sub tasks
    Verschiedene Ansätze: Spezifizierung der Sub-Tasks

    • Mittels „End-Zustände“ und localer Rewardfunction für jeden Sub-Task

      • jeder Sub-Task ist ein eigener SMDP.

      • MAXQ Methode (Dietterich, 2000)

    Seminar A, Neumann Gerhard


    Weitere unterschiede der algorithmen
    Weitere Unterschiede der Algorithmen

    • State Abstraction für Sub-Tasks

      • Nur MAXQ

    • Non-Hierarchical Execution

      • Lässt sich aus der Hierarchischen Policy eine nicht hierarchische Policy konstruieren?

    • Optimalität der Policies:

      • Hierarchisch Optimal: Policy wählt Optimale Aktion aufgrund des gesamt-Contextes (d.h. der momentanen „Parent-Tasks“

      • Recursiv Optimal: Policy wählt Aktoin nur aufgrund des Momentanen State des Subtasks (nur lokal Optimal)

    • Art des eingesetzen Lern-Algorithuses

      • Meist Q-Learning

    Seminar A, Neumann Gerhard

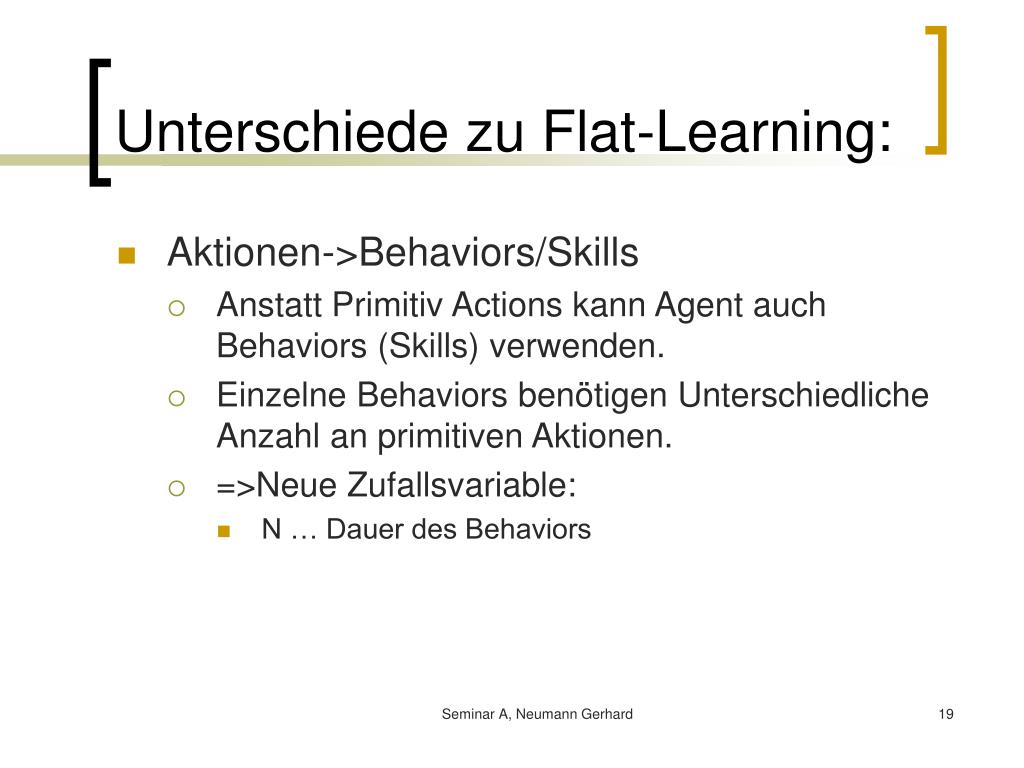

    Unterschiede zu flat learning
    Unterschiede zu Flat-Learning:

    • Aktionen->Behaviors/Skills

      • Anstatt Primitiv Actions kann Agent auch Behaviors (Skills) verwenden.

      • Einzelne Behaviors benötigen Unterschiedliche Anzahl an primitiven Aktionen.

      • =>Neue Zufallsvariable:

        • N … Dauer des Behaviors

    Seminar A, Neumann Gerhard

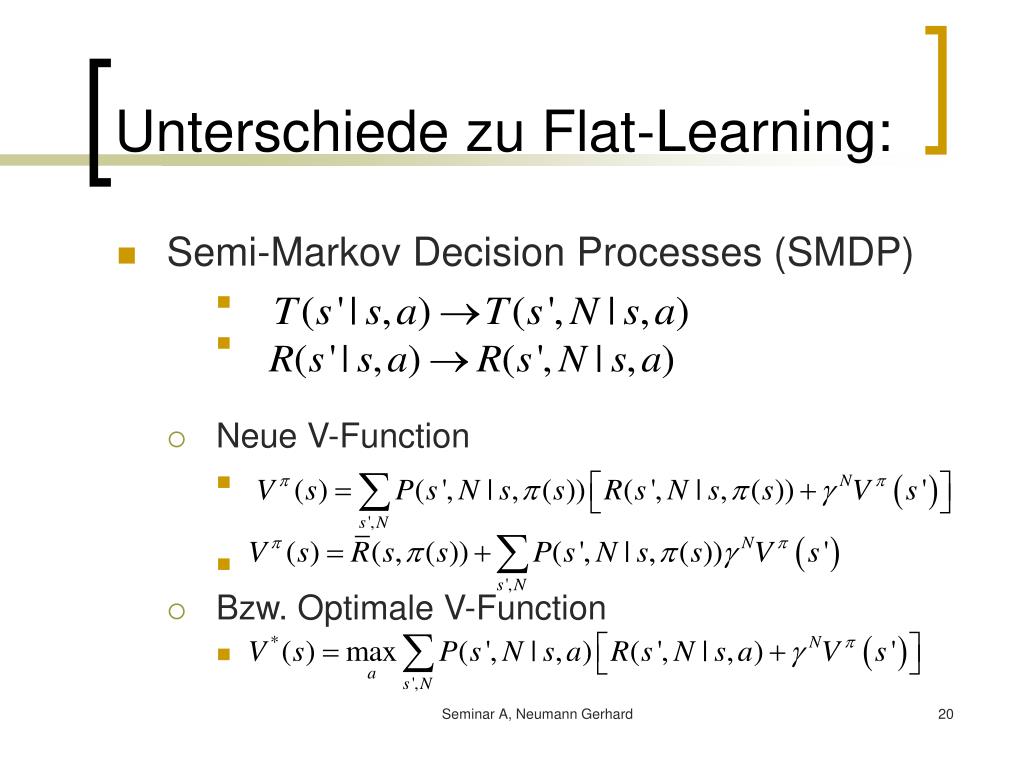

    Unterschiede zu flat learning1
    Unterschiede zu Flat-Learning:

    • Semi-Markov Decision Processes (SMDP)

      • Neue V-Function

      • Bzw. Optimale V-Function

    Seminar A, Neumann Gerhard

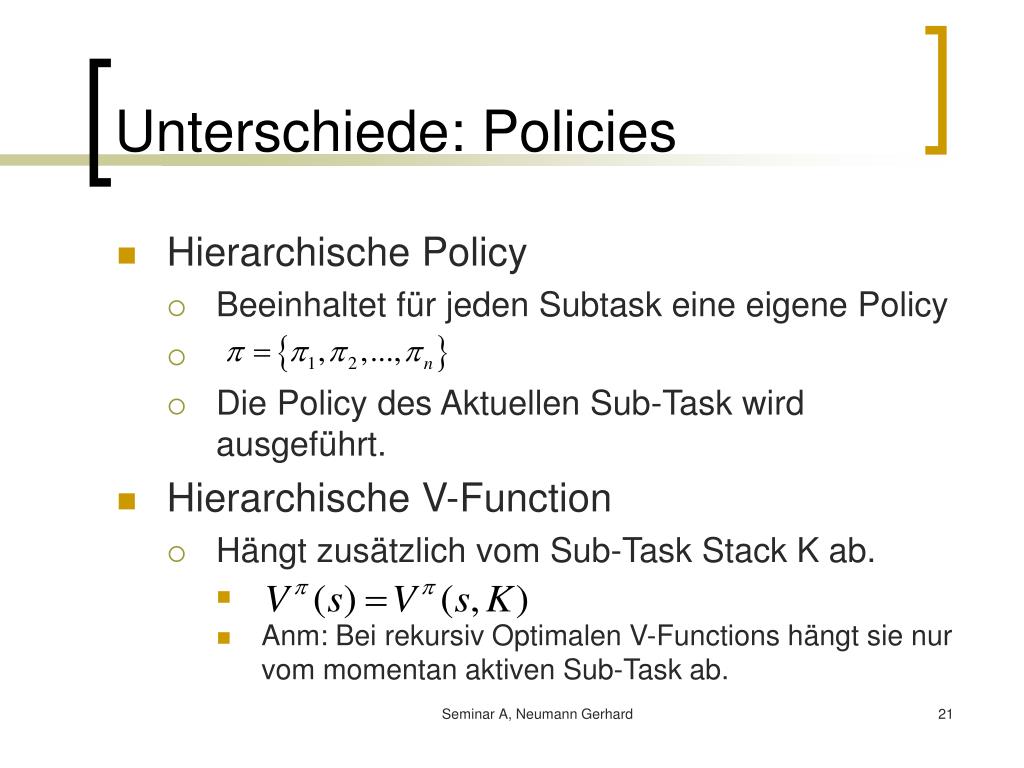

    Unterschiede policies
    Unterschiede: Policies

    • Hierarchische Policy

      • Beeinhaltet für jeden Subtask eine eigene Policy

      • Die Policy des Aktuellen Sub-Task wird ausgeführt.

    • Hierarchische V-Function

      • Hängt zusätzlich vom Sub-Task Stack K ab.

        • Anm: Bei rekursiv Optimalen V-Functions hängt sie nur vom momentan aktiven Sub-Task ab.

    Seminar A, Neumann Gerhard

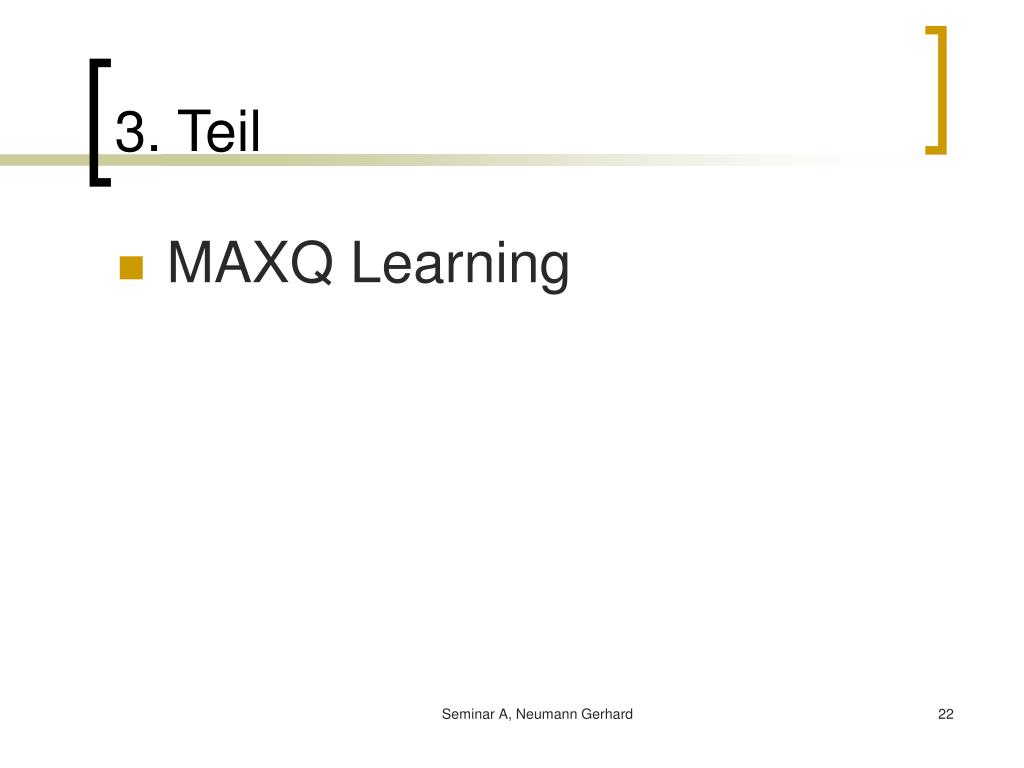

    3 teil
    3. Teil

    • MAXQ Learning

    Seminar A, Neumann Gerhard

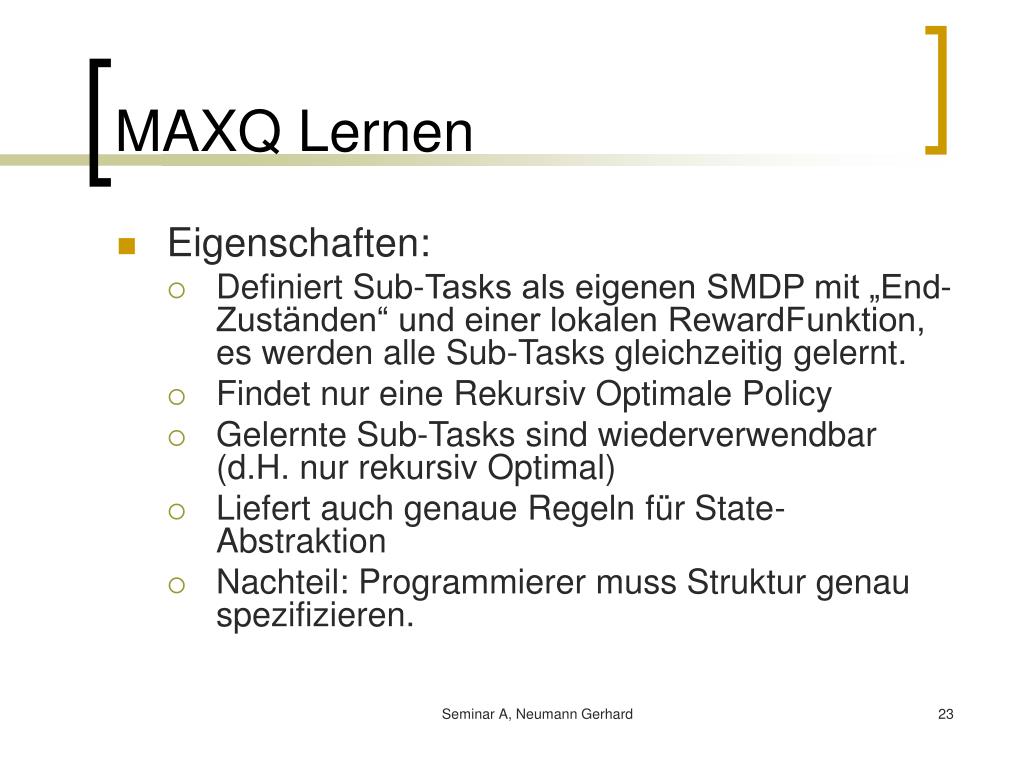

    Maxq lernen
    MAXQ Lernen

    • Eigenschaften:

      • Definiert Sub-Tasks als eigenen SMDP mit „End-Zuständen“ und einer lokalen RewardFunktion, es werden alle Sub-Tasks gleichzeitig gelernt.

      • Findet nur eine Rekursiv Optimale Policy

      • Gelernte Sub-Tasks sind wiederverwendbar (d.H. nur rekursiv Optimal)

      • Liefert auch genaue Regeln für State-Abstraktion

      • Nachteil: Programmierer muss Struktur genau spezifizieren.

    Seminar A, Neumann Gerhard

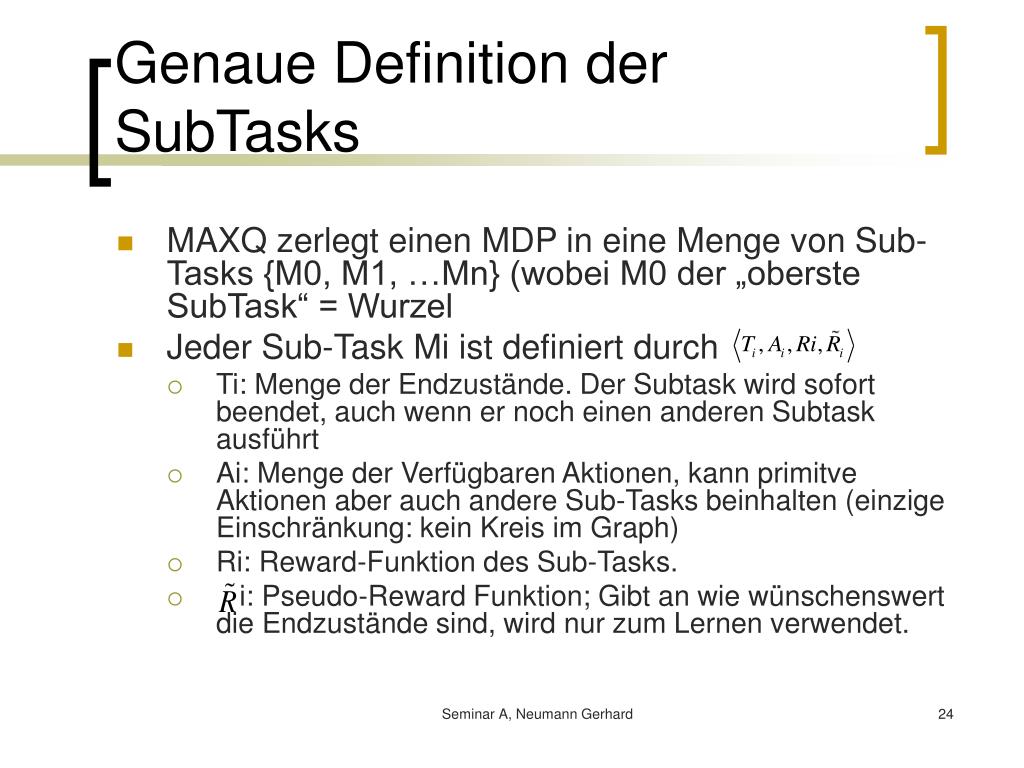

    Genaue definition der subtasks
    Genaue Definition der SubTasks

    • MAXQ zerlegt einen MDP in eine Menge von Sub-Tasks {M0, M1, …Mn} (wobei M0 der „oberste SubTask“ = Wurzel

    • Jeder Sub-Task Mi ist definiert durch

      • Ti: Menge der Endzustände. Der Subtask wird sofort beendet, auch wenn er noch einen anderen Subtask ausführt

      • Ai: Menge der Verfügbaren Aktionen, kann primitve Aktionen aber auch andere Sub-Tasks beinhalten (einzige Einschränkung: kein Kreis im Graph)

      • Ri: Reward-Funktion des Sub-Tasks.

      • i: Pseudo-Reward Funktion; Gibt an wie wünschenswert die Endzustände sind, wird nur zum Lernen verwendet.

    Seminar A, Neumann Gerhard

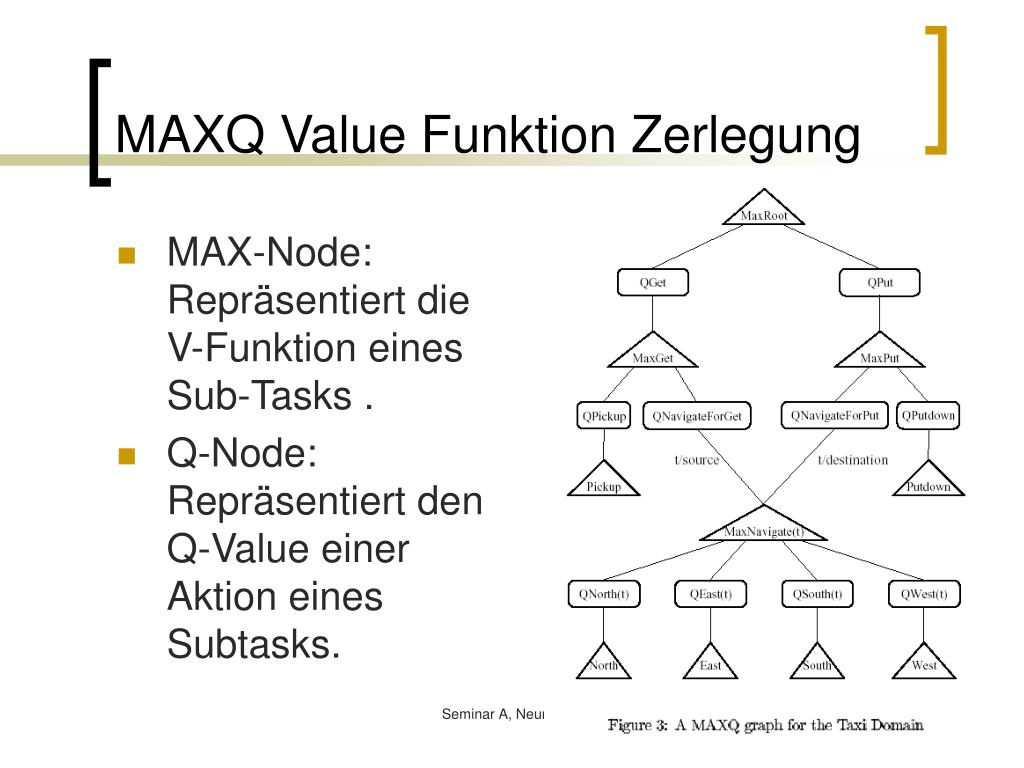

    Maxq value funktion zerlegung
    MAXQ Value Funktion Zerlegung

    • MAX-Node: Repräsentiert die V-Funktion eines Sub-Tasks .

    • Q-Node: Repräsentiert den Q-Value einer Aktion eines Subtasks.

    Seminar A, Neumann Gerhard

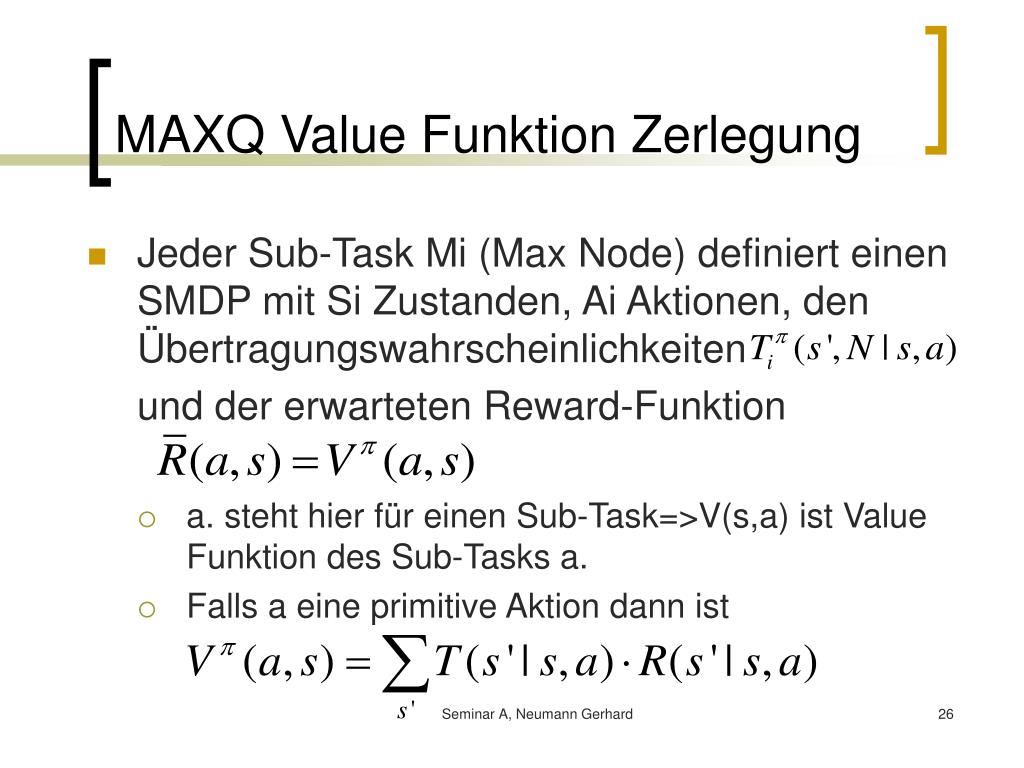

    Maxq value funktion zerlegung1
    MAXQ Value Funktion Zerlegung

    • Jeder Sub-Task Mi (Max Node) definiert einen SMDP mit Si Zustanden, Ai Aktionen, den Übertragungswahrscheinlichkeiten

      und der erwarteten Reward-Funktion

      • a. steht hier für einen Sub-Task=>V(s,a) ist Value Funktion des Sub-Tasks a.

      • Falls a eine primitive Aktion dann ist

    Seminar A, Neumann Gerhard


    Maxq value funktion zerlegung2

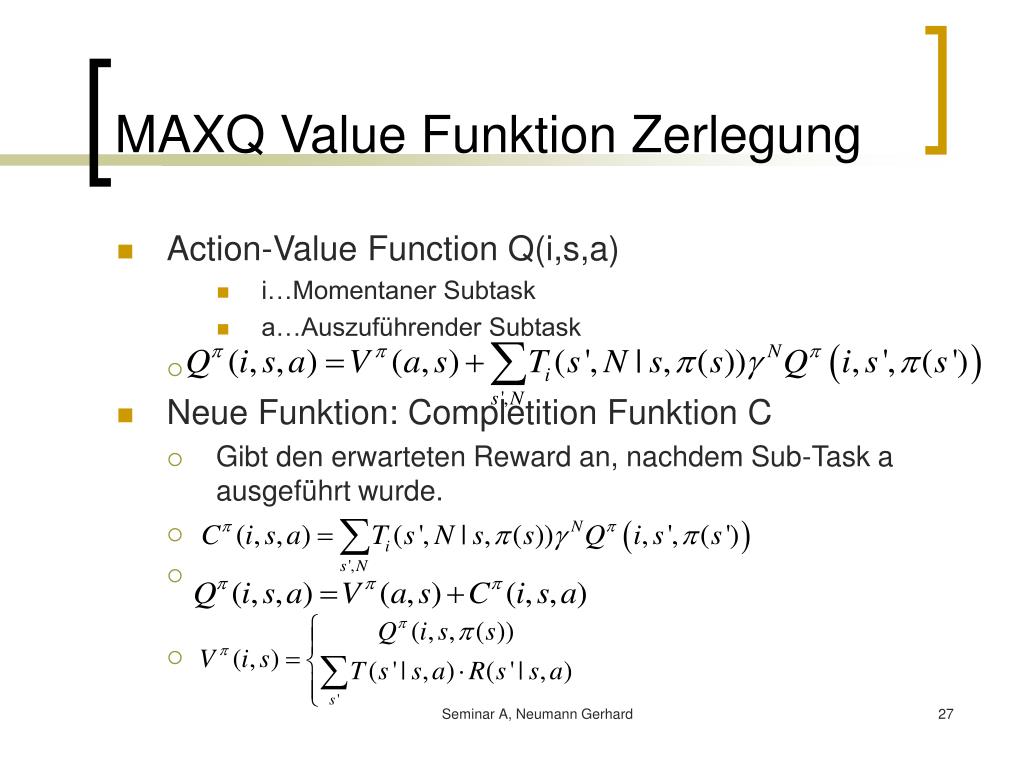

    MAXQ Value Funktion Zerlegung

    • Action-Value Function Q(i,s,a)

      • i…Momentaner Subtask

      • a…Auszuführender Subtask

  • Neue Funktion: Completition Funktion C

    • Gibt den erwarteten Reward an, nachdem Sub-Task a ausgeführt wurde.

  • Seminar A, Neumann Gerhard

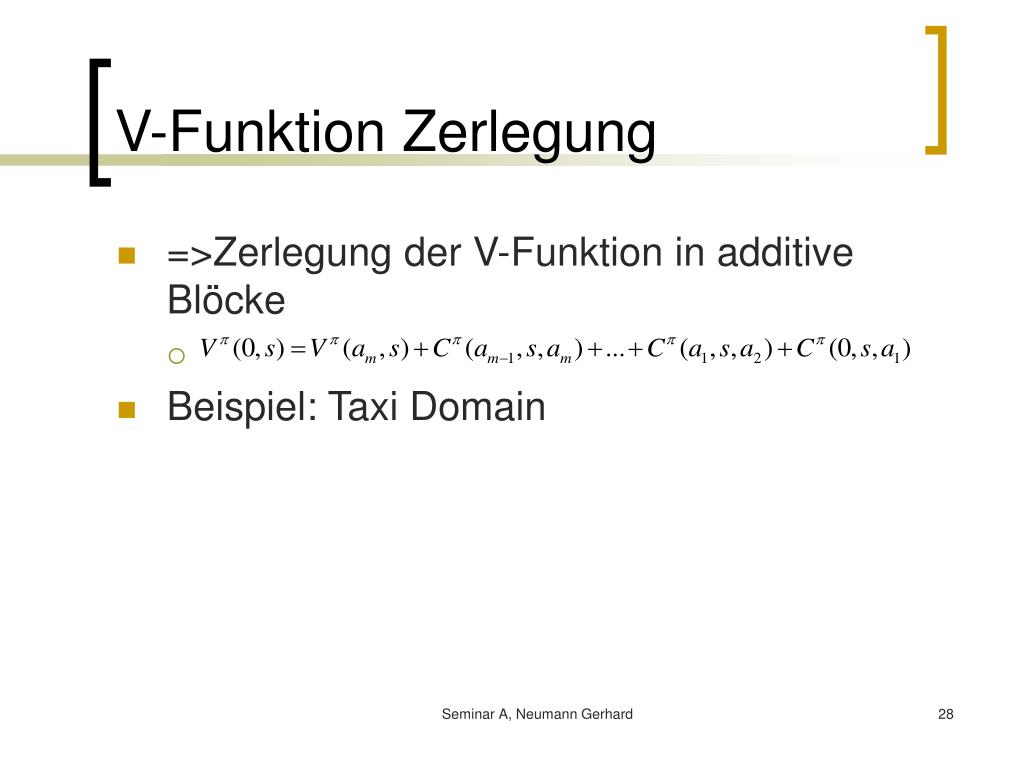

    V funktion zerlegung
    V-Funktion Zerlegung

    • =>Zerlegung der V-Funktion in additive Blöcke

    • Beispiel: Taxi Domain

    Seminar A, Neumann Gerhard

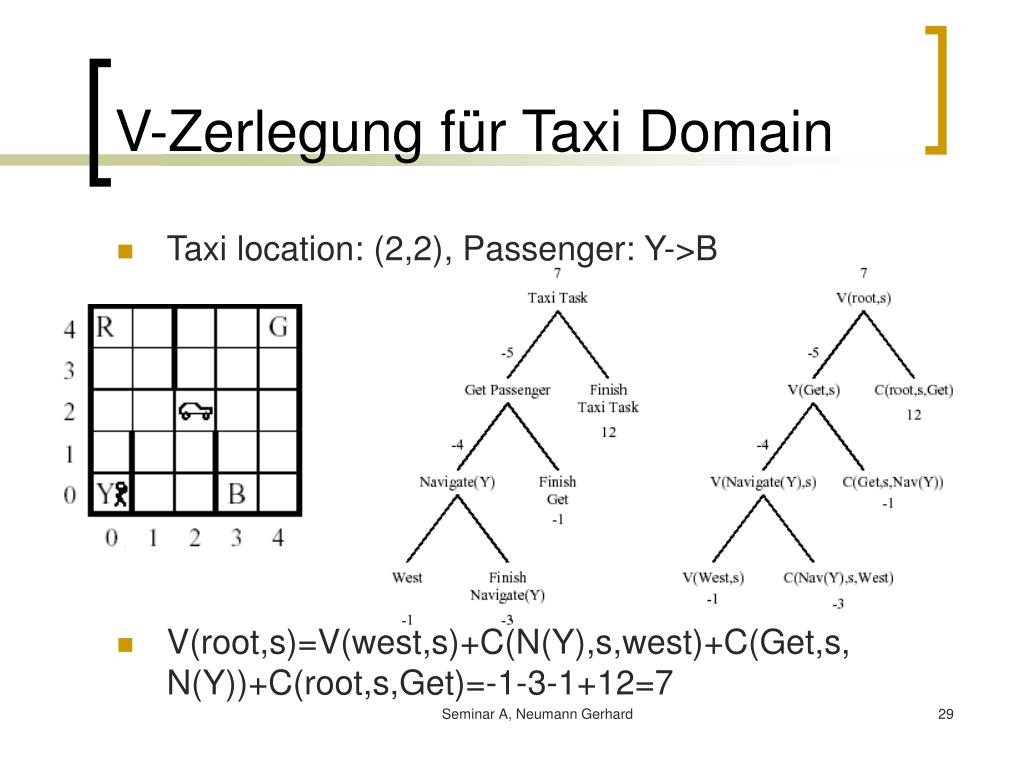

    V zerlegung f r taxi domain
    V-Zerlegung für Taxi Domain

    • Taxi location: (2,2), Passenger: Y->B

    • V(root,s)=V(west,s)+C(N(Y),s,west)+C(Get,s,N(Y))+C(root,s,Get)=-1-3-1+12=7

    Seminar A, Neumann Gerhard

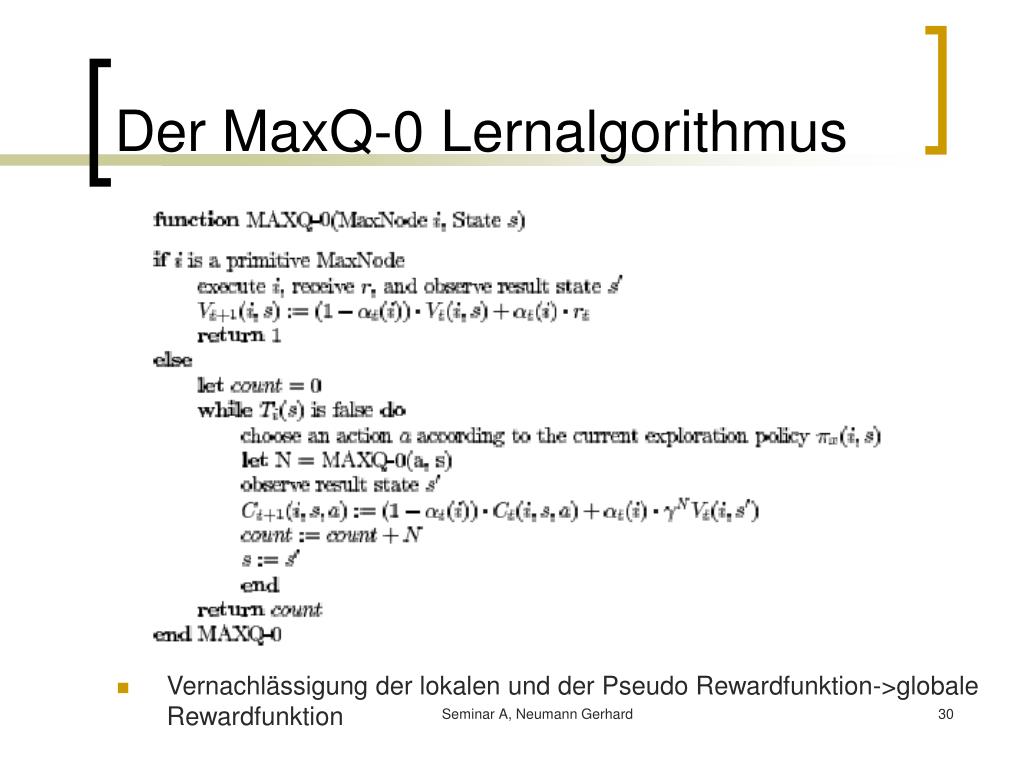

    Der maxq 0 lernalgorithmus
    Der MaxQ-0 Lernalgorithmus

    • Vernachlässigung der lokalen und der Pseudo Rewardfunktion->globale Rewardfunktion

    Seminar A, Neumann Gerhard

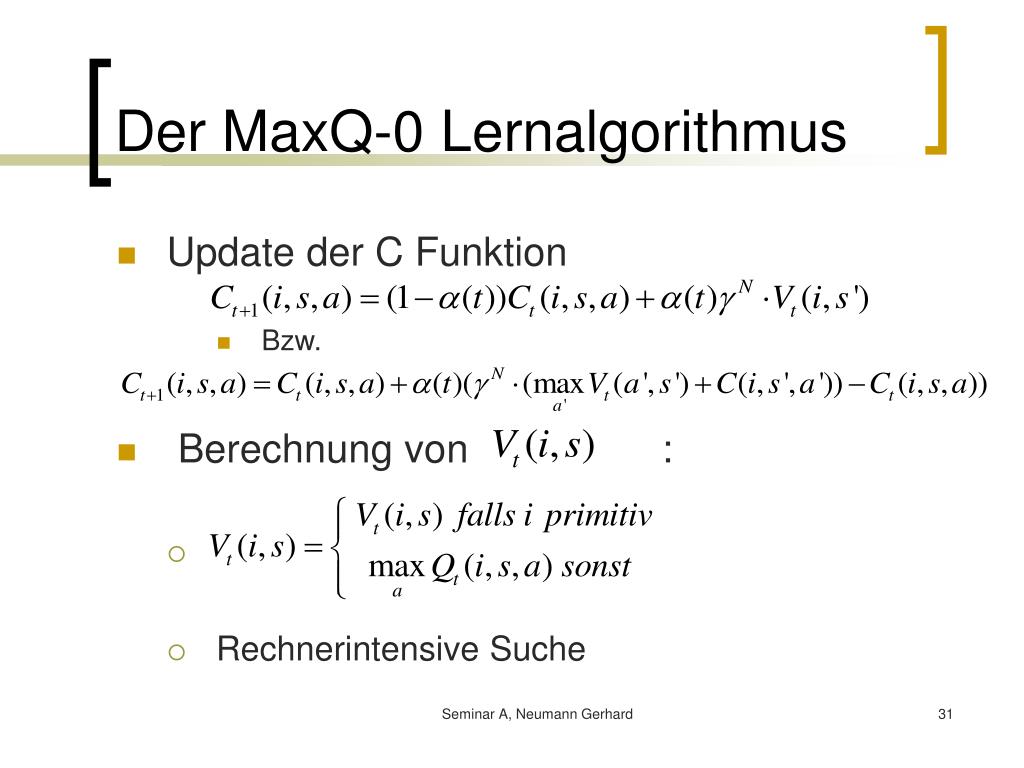

    Der maxq 0 lernalgorithmus1
    Der MaxQ-0 Lernalgorithmus

    • Update der C Funktion

      • Bzw.

  • Berechnung von :

    • Rechnerintensive Suche

  • Seminar A, Neumann Gerhard


    Der maxq 0 lernalgorithmus2

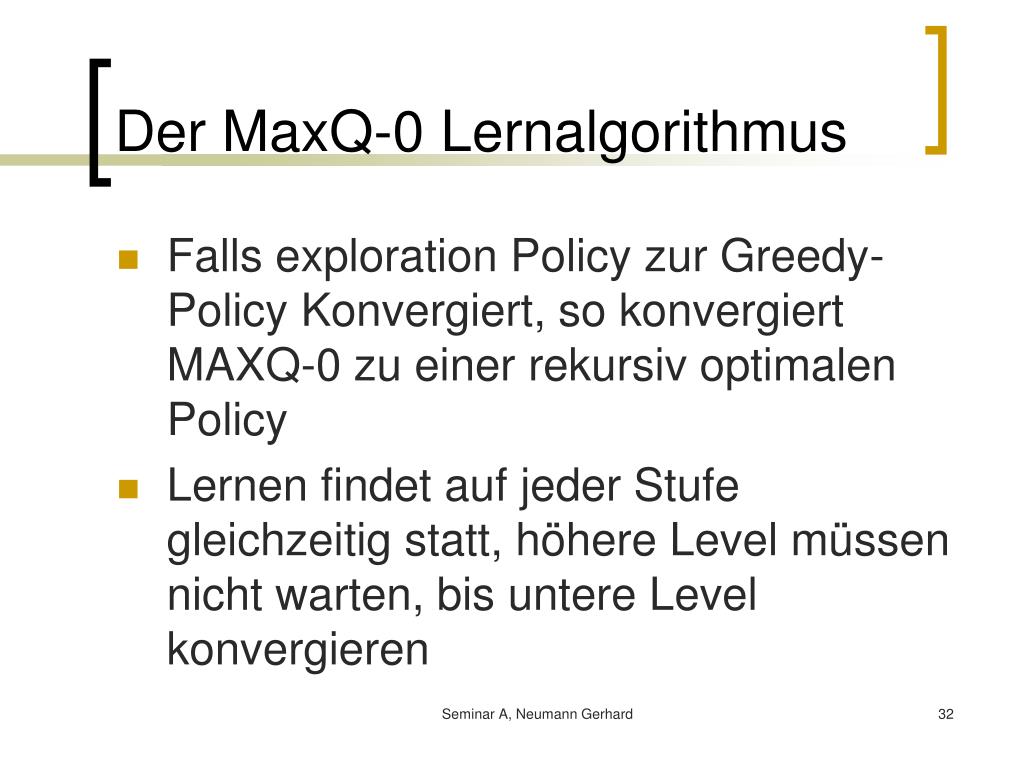

    Der MaxQ-0 Lernalgorithmus

    • Falls exploration Policy zur Greedy-Policy Konvergiert, so konvergiert MAXQ-0 zu einer rekursiv optimalen Policy

    • Lernen findet auf jeder Stufe gleichzeitig statt, höhere Level müssen nicht warten, bis untere Level konvergieren

    Seminar A, Neumann Gerhard

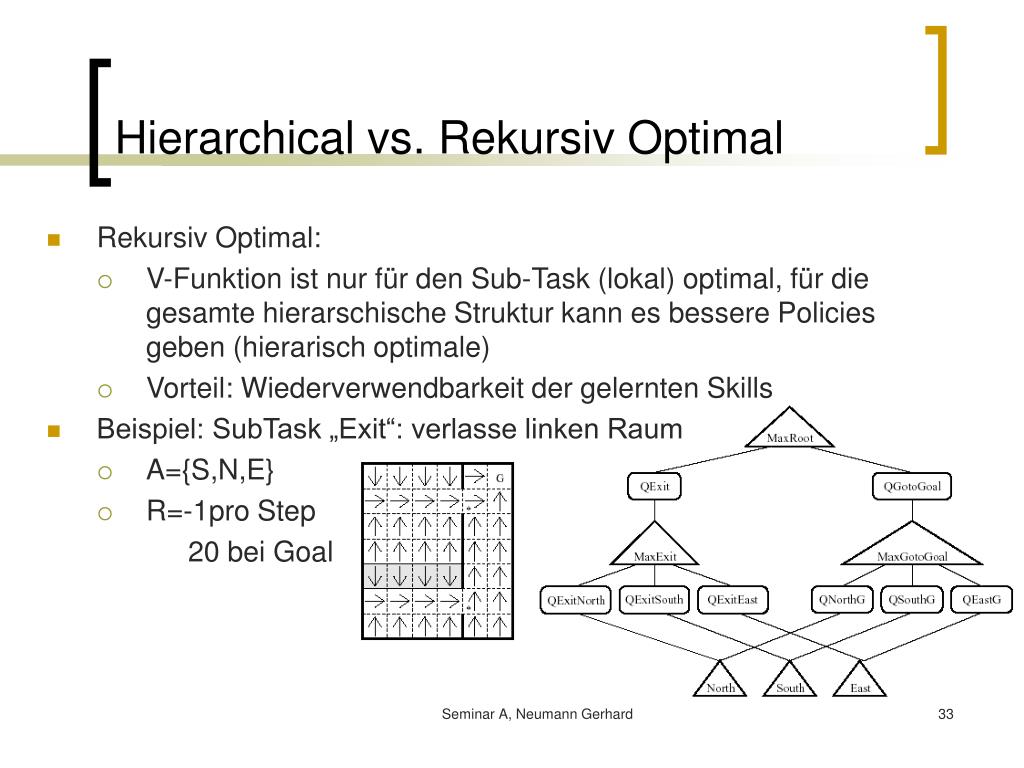

    Hierarchical vs rekursiv optimal
    Hierarchical vs. Rekursiv Optimal

    • Rekursiv Optimal:

      • V-Funktion ist nur für den Sub-Task (lokal) optimal, für die gesamte hierarschische Struktur kann es bessere Policies geben (hierarisch optimale)

      • Vorteil: Wiederverwendbarkeit der gelernten Skills

    • Beispiel: SubTask „Exit“: verlasse linken Raum

      • A={S,N,E}

      • R=-1pro Step

        20 bei Goal

    Seminar A, Neumann Gerhard


    Hierarchical vs rekursiv optimal beispiel

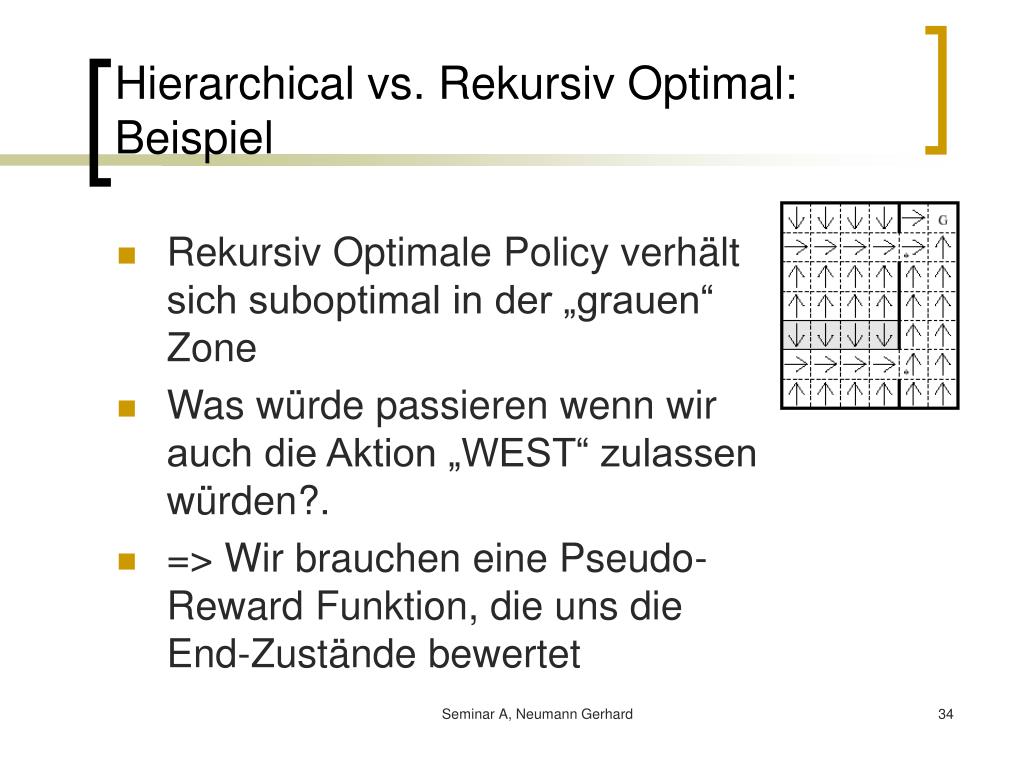

    Hierarchical vs. Rekursiv Optimal: Beispiel

    • Rekursiv Optimale Policy verhält sich suboptimal in der „grauen“ Zone

    • Was würde passieren wenn wir auch die Aktion „WEST“ zulassen würden?.

    • => Wir brauchen eine Pseudo-Reward Funktion, die uns die End-Zustände bewertet

    Seminar A, Neumann Gerhard


    Der maxq q algorithmus
    Der MAXQ-Q Algorithmus

    • Berücksichtigung der Pseudo-Reward Funktion

    • Kann auch für „normale“ States Rewards verteilen

    • Nachteil: Programmier muss Pseudo-Reward Funktion schätzen.

      • Vereinfachung: Einteilung in:

        • Goal States: R = 0

        • Termination States: R = -100

    Seminar A, Neumann Gerhard

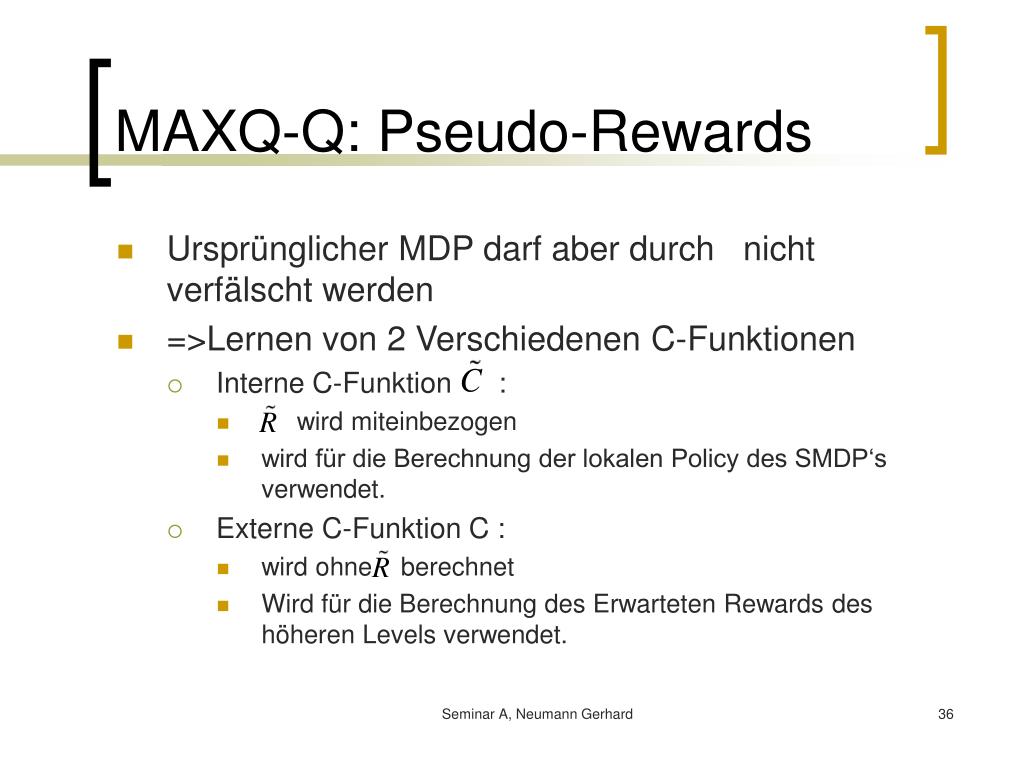

    Maxq q pseudo rewards
    MAXQ-Q: Pseudo-Rewards

    • Ursprünglicher MDP darf aber durch nicht verfälscht werden

    • =>Lernen von 2 Verschiedenen C-Funktionen

      • Interne C-Funktion :

        • wird miteinbezogen

        • wird für die Berechnung der lokalen Policy des SMDP‘s verwendet.

      • Externe C-Funktion C :

        • wird ohne berechnet

        • Wird für die Berechnung des Erwarteten Rewards des höheren Levels verwendet.

    Seminar A, Neumann Gerhard

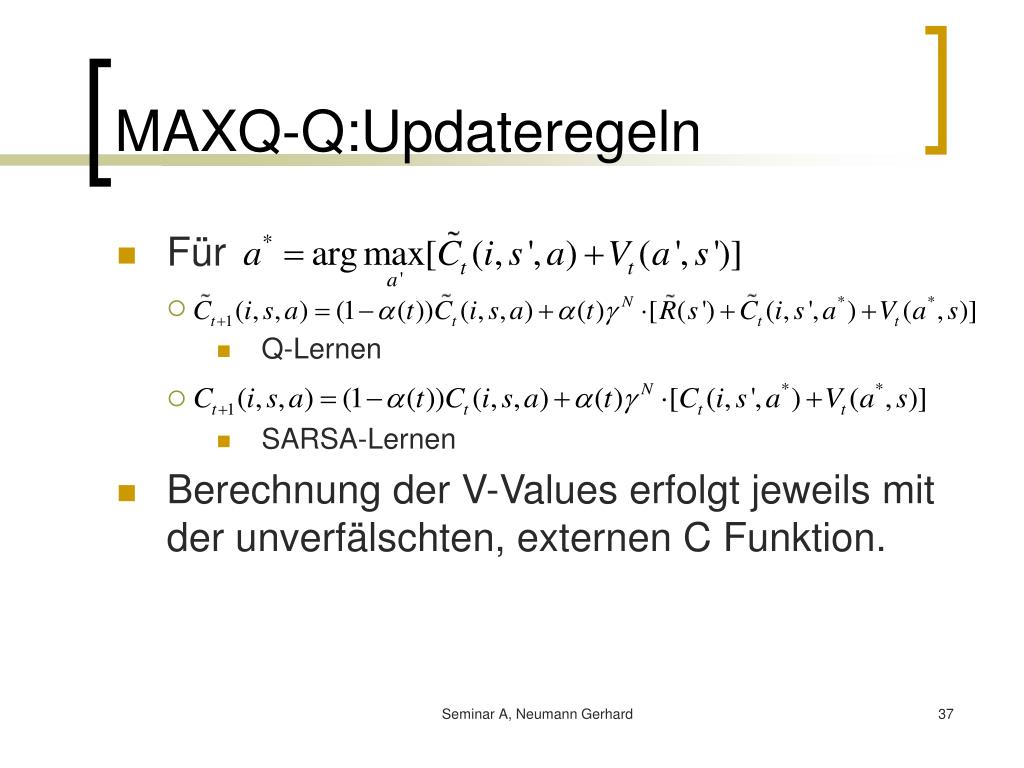

    Maxq q updateregeln
    MAXQ-Q:Updateregeln

    • Für

      • Q-Lernen

      • SARSA-Lernen

  • Berechnung der V-Values erfolgt jeweils mit der unverfälschten, externen C Funktion.

  • Seminar A, Neumann Gerhard

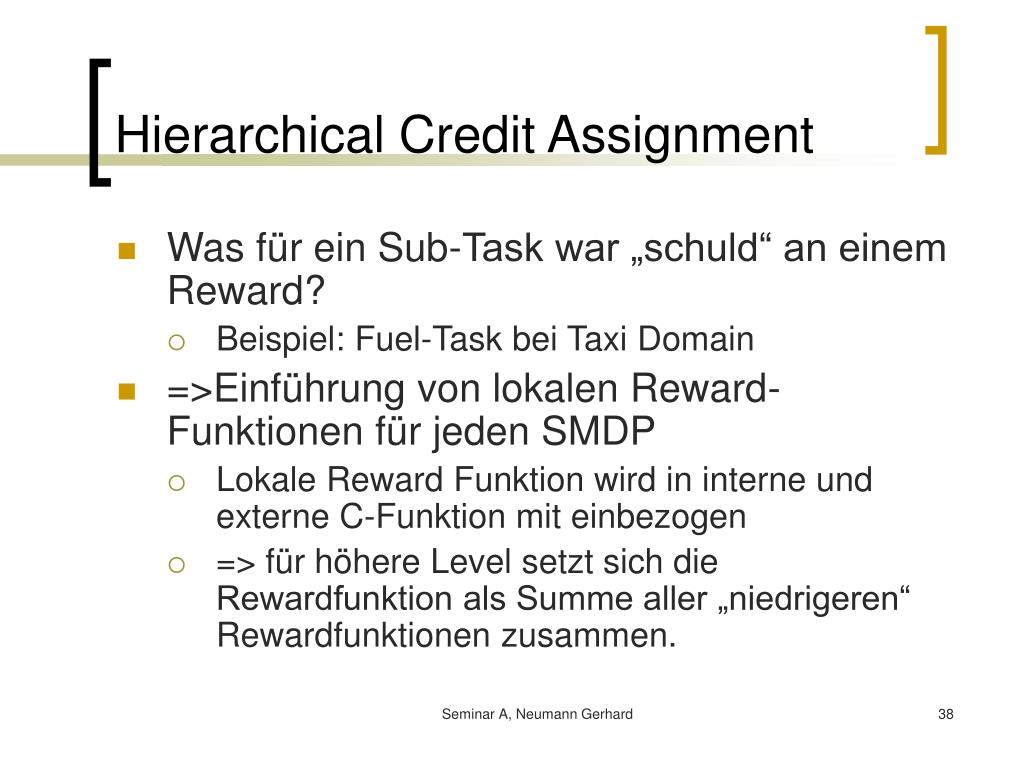

    Hierarchical credit assignment
    Hierarchical Credit Assignment

    • Was für ein Sub-Task war „schuld“ an einem Reward?

      • Beispiel: Fuel-Task bei Taxi Domain

    • =>Einführung von lokalen Reward-Funktionen für jeden SMDP

      • Lokale Reward Funktion wird in interne und externe C-Funktion mit einbezogen

      • => für höhere Level setzt sich die Rewardfunktion als Summe aller „niedrigeren“ Rewardfunktionen zusammen.

    Seminar A, Neumann Gerhard


    State abstraction
    State Abstraction

    • Weniger State Action Values

    • Schnelleres Lernen (Generalisierung durch State Abstraction)

    • MAXQ definiert 3 verschiedene Arten von State Abstraction:

      • Irrelevante Zustandsvariablen

      • Funnel Abstractions: Zusammenlegung gleicher Zustände

      • Structural Contraints: C Werte müssen für Endzustände (und nicht erreichbare Zustände) nicht gespeichert werden.

    Seminar A, Neumann Gerhard


    State abstraction irrelevante variablen
    State Abstraction: Irrelevante Variablen

    • Eine Zustandsvariable y ist für einen Sub-Task Mi (Max-Node) genau dann irrelevant wenn

      • x und N müssen unabhängig von y sein

    • Für alle Paare s1 = (x, y1), s2 = (x,y2) gilt

      • Reward muss unabhängig von y sein

    Seminar A, Neumann Gerhard


    State abstraction funnel abstraction
    State Abstraction:Funnel Abstraction

    • Die C(i,s,a) hängt eigentlich nur von den Endzuständen s‘ ab

    • Falls s1 und s2 die gleichen Übertragungsfunktionen besitzen, als

    • für alle s‘ und alle N, dann ist C(i,s1,a)=C(i,s2,a)

    • Nur für gut anwendbar, da hier N vernachlässigbar ist.

    Seminar A, Neumann Gerhard


    State abstraction taxi domain

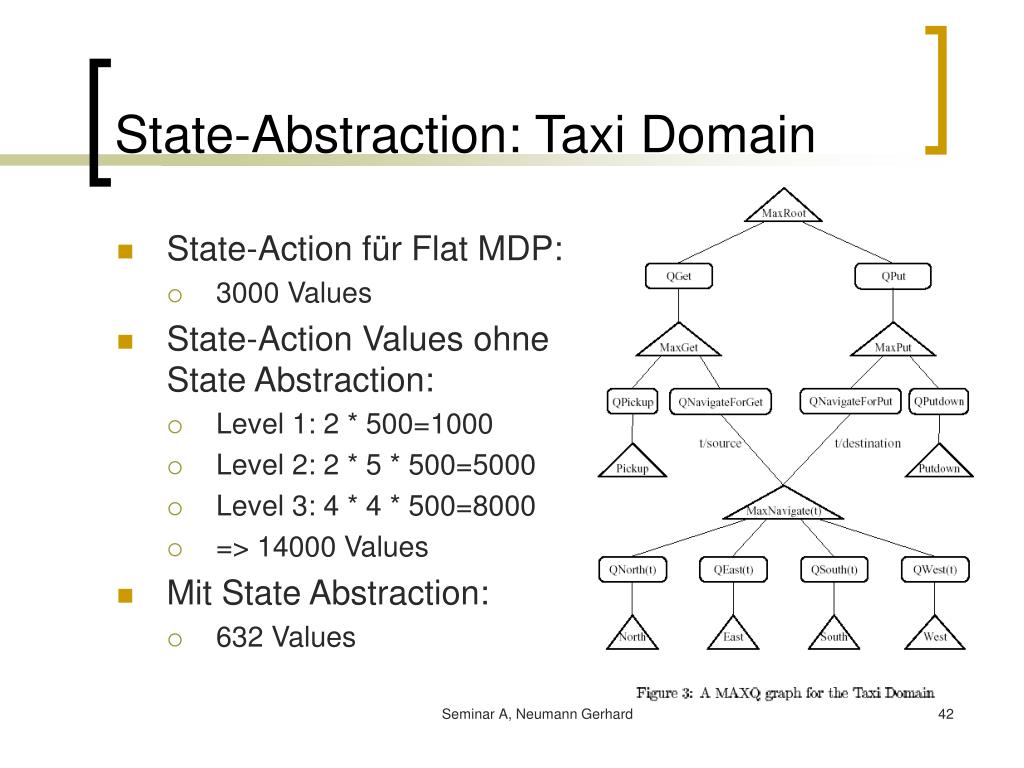

    State-Abstraction: Taxi Domain

    • State-Action für Flat MDP:

      • 3000 Values

    • State-Action Values ohne State Abstraction:

      • Level 1: 2 * 500=1000

      • Level 2: 2 * 5 * 500=5000

      • Level 3: 4 * 4 * 500=8000

      • => 14000 Values

    • Mit State Abstraction:

      • 632 Values

    Seminar A, Neumann Gerhard


    Non hierarchical execution
    Non-Hierarchical Execution

    • Optimale hierarchische Policies sind nicht unbedingt optimal für den MDP.

    • Ausführung ohne Hierarchie (Beginne bei jedem Schritt wieder bei der Wurzel, kein Warten bis SubTask fertig ist)

    • Adaption des Lernalgorithmus:

      • L…Anzahl der Steps die hierarchisch ausgeführt werden.

      • L wird stetig verringert während dem Lernen (bis 1)

    Seminar A, Neumann Gerhard


    Ergebnisse fickle taxi task

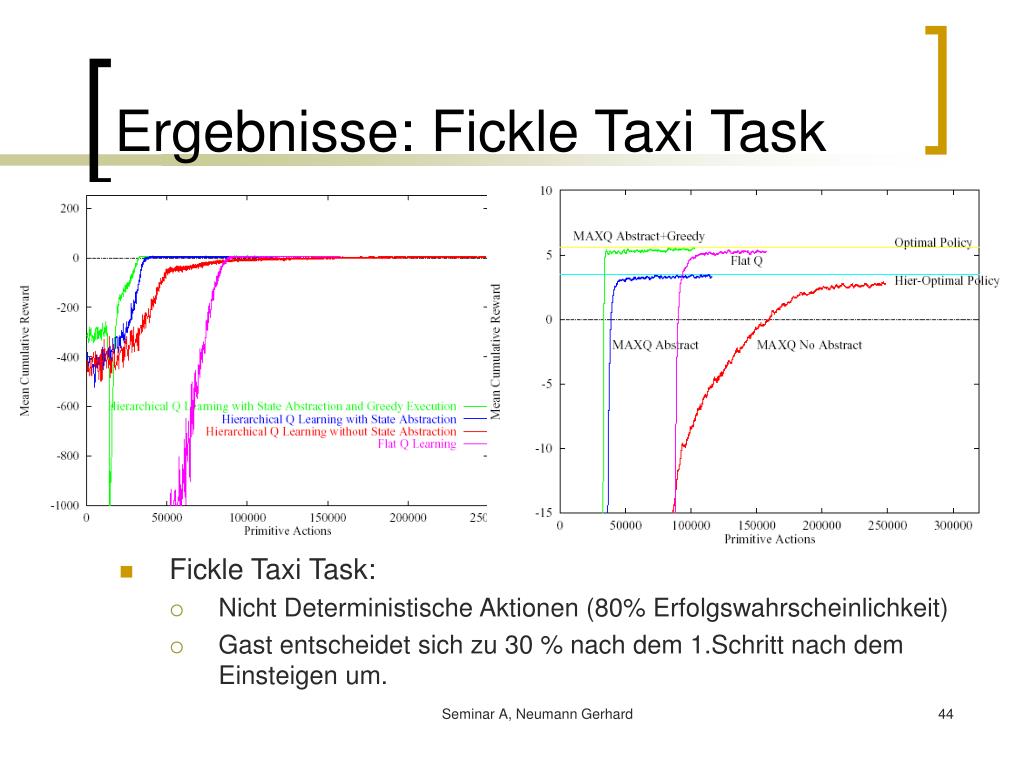

    Ergebnisse: Fickle Taxi Task

    • Fickle Taxi Task:

      • Nicht Deterministische Aktionen (80% Erfolgswahrscheinlichkeit)

      • Gast entscheidet sich zu 30 % nach dem 1.Schritt nach dem Einsteigen um.

    Seminar A, Neumann Gerhard


    Ergebnisse fickle taxi task1

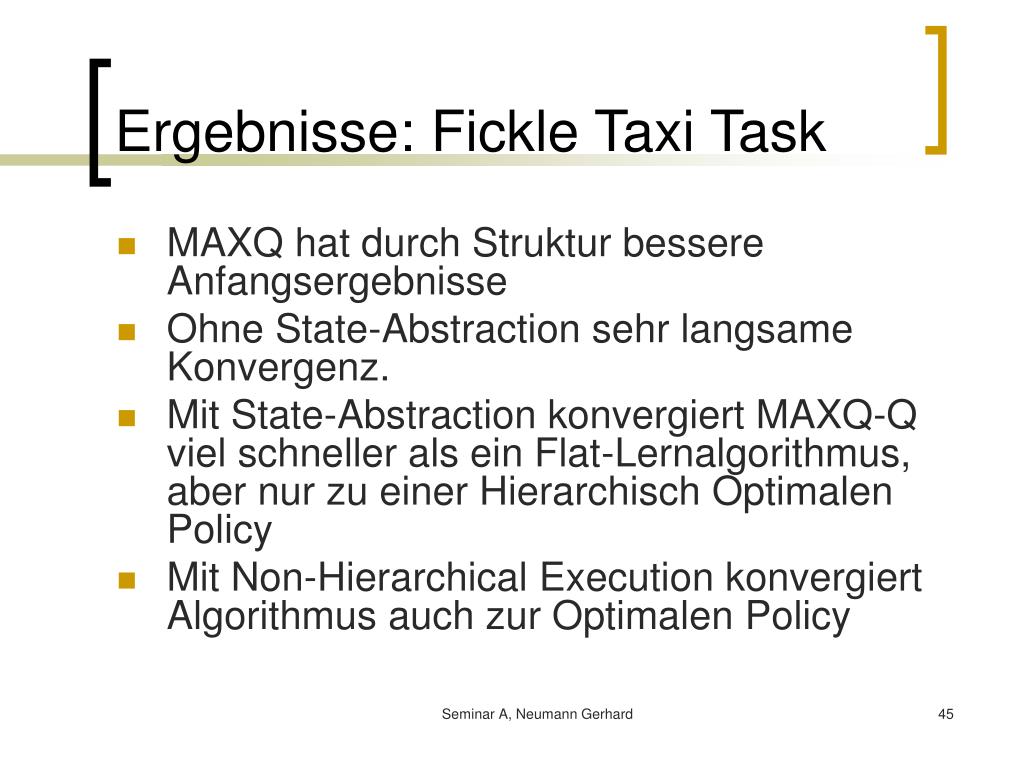

    Ergebnisse: Fickle Taxi Task

    • MAXQ hat durch Struktur bessere Anfangsergebnisse

    • Ohne State-Abstraction sehr langsame Konvergenz.

    • Mit State-Abstraction konvergiert MAXQ-Q viel schneller als ein Flat-Lernalgorithmus, aber nur zu einer Hierarchisch Optimalen Policy

    • Mit Non-Hierarchical Execution konvergiert Algorithmus auch zur Optimalen Policy

    Seminar A, Neumann Gerhard


    4 teil

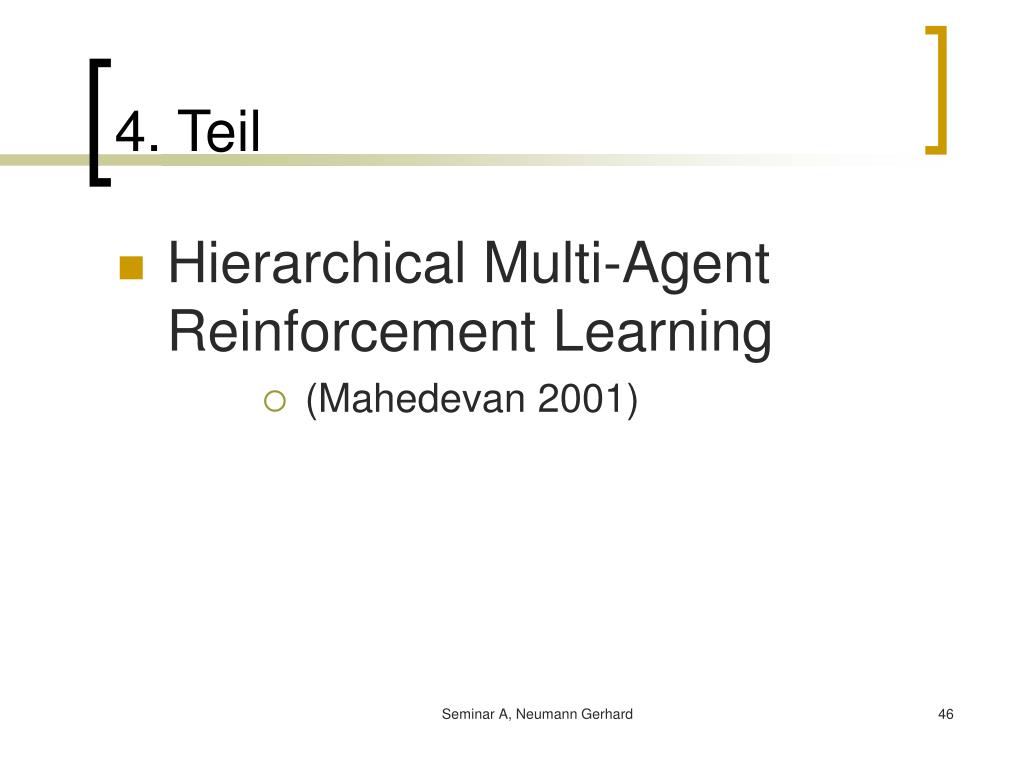

    4. Teil

    • Hierarchical Multi-Agent Reinforcement Learning

      • (Mahedevan 2001)

    Seminar A, Neumann Gerhard


    Ma learning mit maxq
    MA-Learning mit MAXQ

    • Koordination der Agenten meist nur auf den höheren Levels notwendig.

    • Erweiterung der C-Funktion um die Aktionen aller Agenten (gelten dann als zusätzliche States)

    Seminar A, Neumann Gerhard


    Beispiel agv scheduling task
    Beispiel: AGV Scheduling Task

    • Automated Guided Vehicles für Lagerverwaltung

      • 4 Workstations

        • Verarbeiten 4 Verschiedene Materialien (Parts) in nicht-deterministischer Zeit

        • Müssen mit den entsprechenden Parts beliefert werden

        • Waren (Assemblies) müssen wieder abgeholt und dann ins Warehouse gebracht.

      • Warehouse

        • Materialen „erscheinen“ in nicht-determistischer Zeit

        • Materialen einladen, Waren ausladen

    Seminar A, Neumann Gerhard


    Ma lernen agv scheduling task
    MA-Lernen: AGV Scheduling Task

    • States:

      • Anzahl der Teile in Pickup und DropOff-Station (bis zu 4 Teile)

      • Enthält das Warehouse Teile jeder Art? (2^4)

      • 100 verschiedene Locations für AGV

      • 9 verschiedene Zustände des AGV‘s (trage part1, trage assembly1, … empty)

      • 100*4^8*9*2^4=2^30!

    Seminar A, Neumann Gerhard


    Agv scheduling task maxq graph
    AGV Scheduling Task: MaxQ Graph

    • State-Abstraction:

      • Für Höchstes Level: ca 2^13 States

    Seminar A, Neumann Gerhard


    Agv task ergebnisse
    AGV Task: Ergebnisse

    • Vergleich zu Single-Agent / Selfish Agents

    Seminar A, Neumann Gerhard


    Agv task ergebnisse1
    AGV Task: Ergebnisse

    • Vergleich zu weit gängigen Policies

    Seminar A, Neumann Gerhard


    Agv task ergebnisse2
    AGV Task: Ergebnisse

    • Koordination in den 2 höchsten Levels

    Seminar A, Neumann Gerhard
