  1. Tepelné stroje-motory

  2. Motor– je stroj, ve kterém se energie tepelná, elektrická atd. přeměňuje na pohybovou energii Elektromotor applet

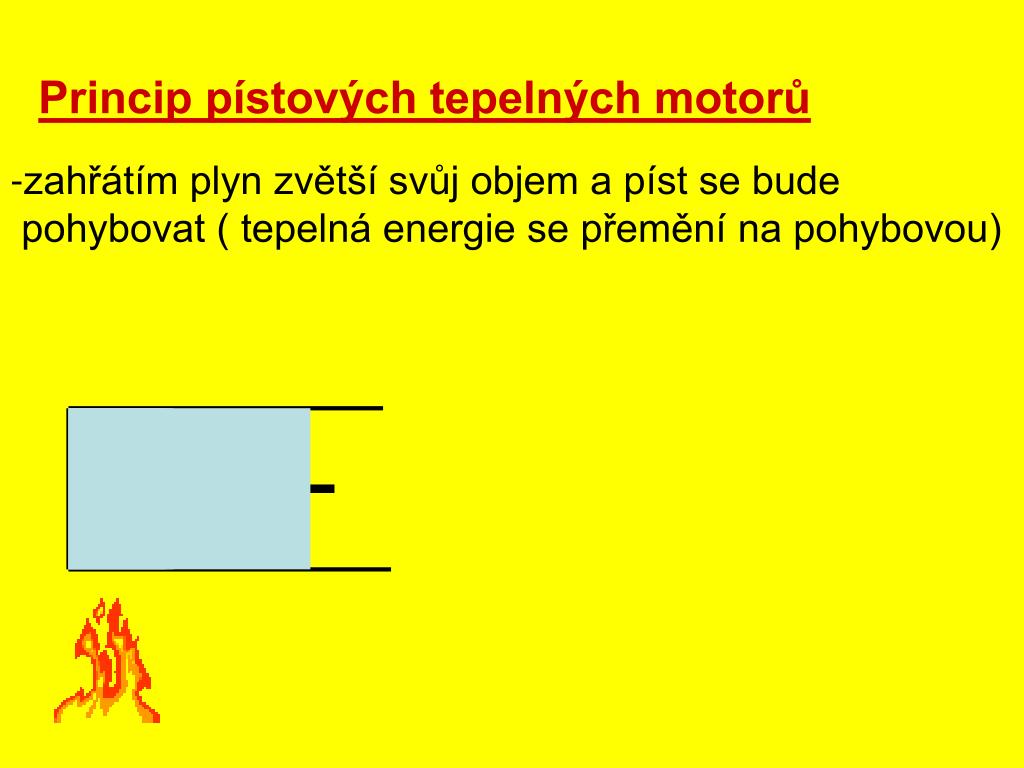

  3. Princip pístových tepelných motorů -zahřátím plyn zvětší svůj objem a píst se bude pohybovat ( tepelná energie se přemění na pohybovou)

  4. Parní stroj http://www.converter.cz/fyzici/watt.htm

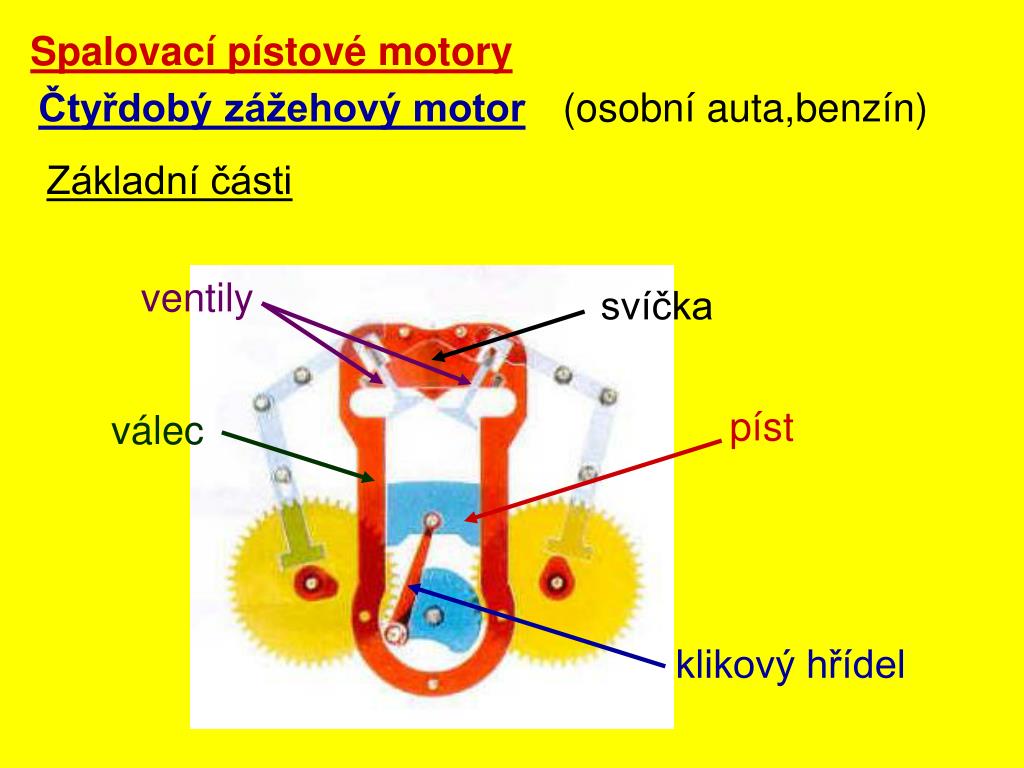

  5. Spalovací pístové motory Čtyřdobý zážehový motor (osobní auta,benzín) Základní části ventily svíčka píst válec klikový hřídel

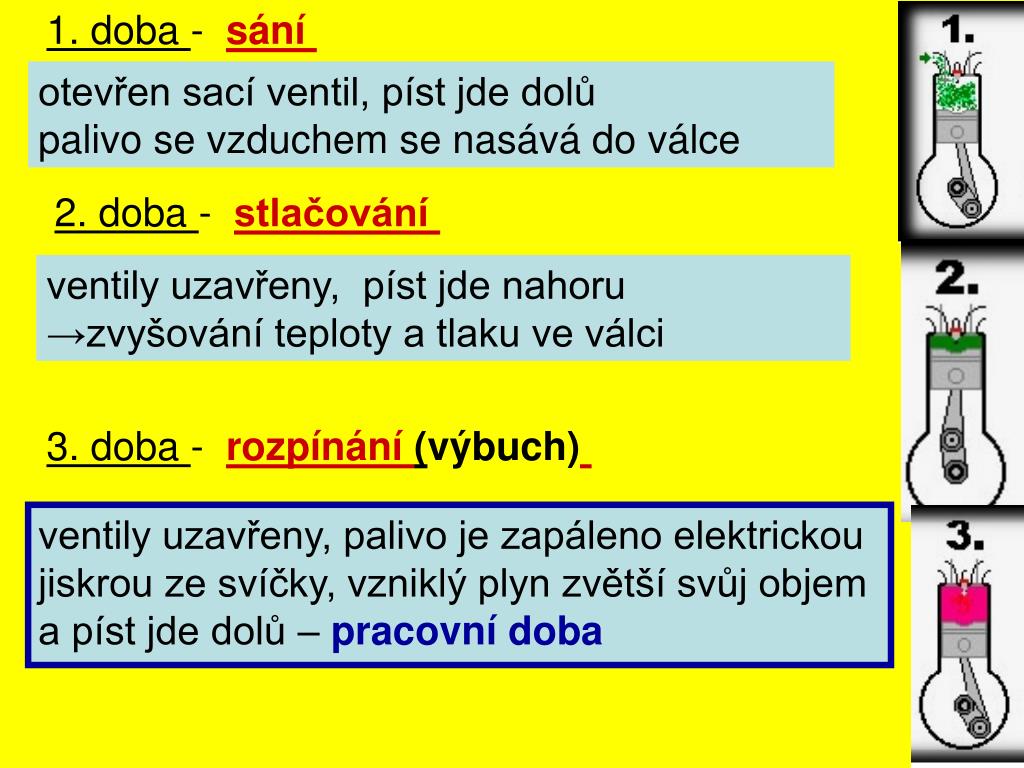

  6. 1. doba - sání otevřen sací ventil, píst jde dolů palivo se vzduchem se nasává do válce 2. doba - stlačování ventily uzavřeny, píst jde nahoru →zvyšování teploty a tlaku ve válci 3. doba - rozpínání (výbuch) ventily uzavřeny, palivo je zapáleno elektrickou jiskrou ze svíčky, vzniklý plyn zvětší svůj objem a píst jde dolů – pracovní doba

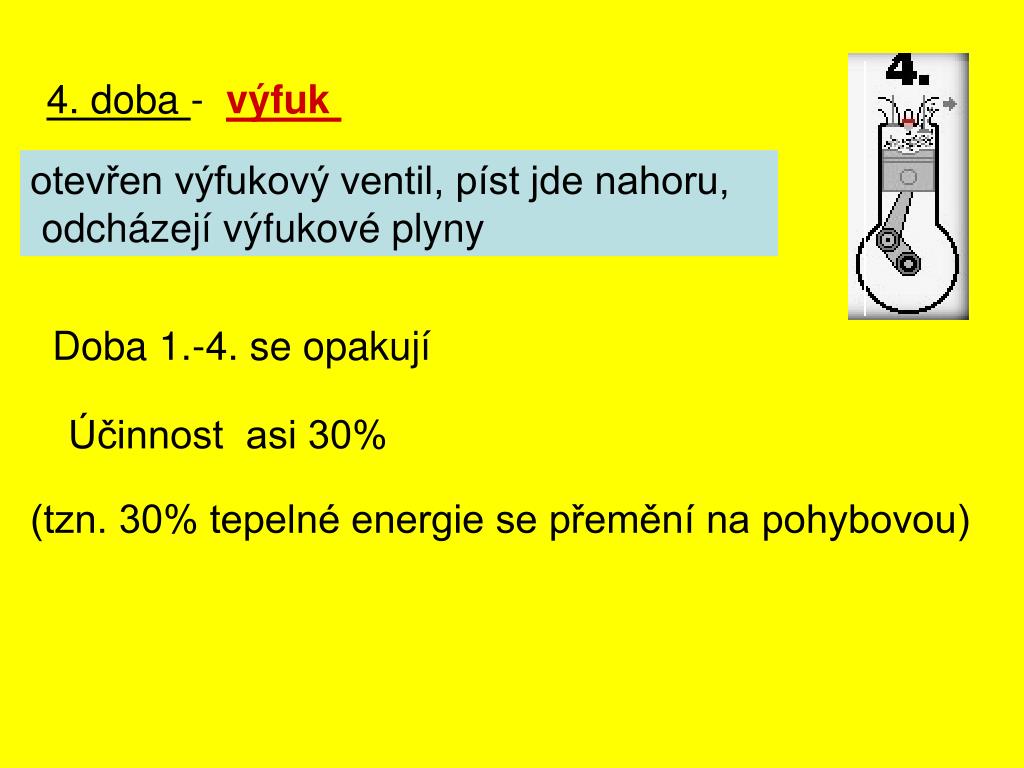

  7. 4. doba - výfuk otevřen výfukový ventil, píst jde nahoru, odcházejí výfukové plyny Doba 1.-4. se opakují Účinnost asi 30% (tzn. 30% tepelné energie se přemění na pohybovou)

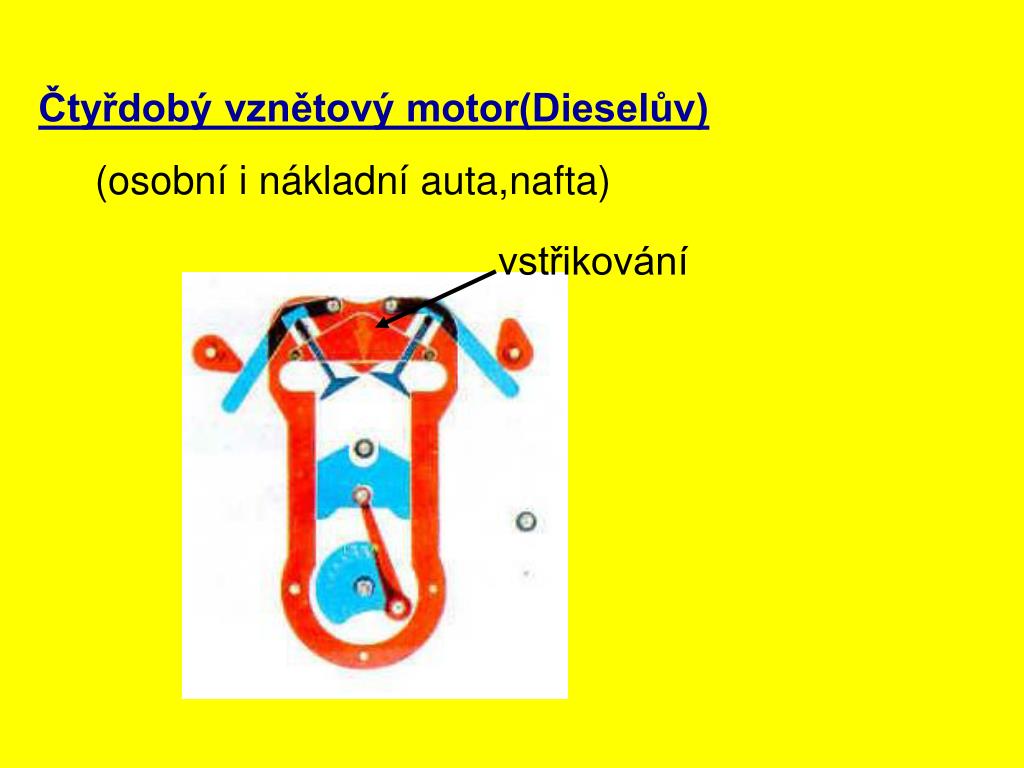

  8. Čtyřdobý vznětový motor(Dieselův) (osobní i nákladní auta,nafta) vstřikování

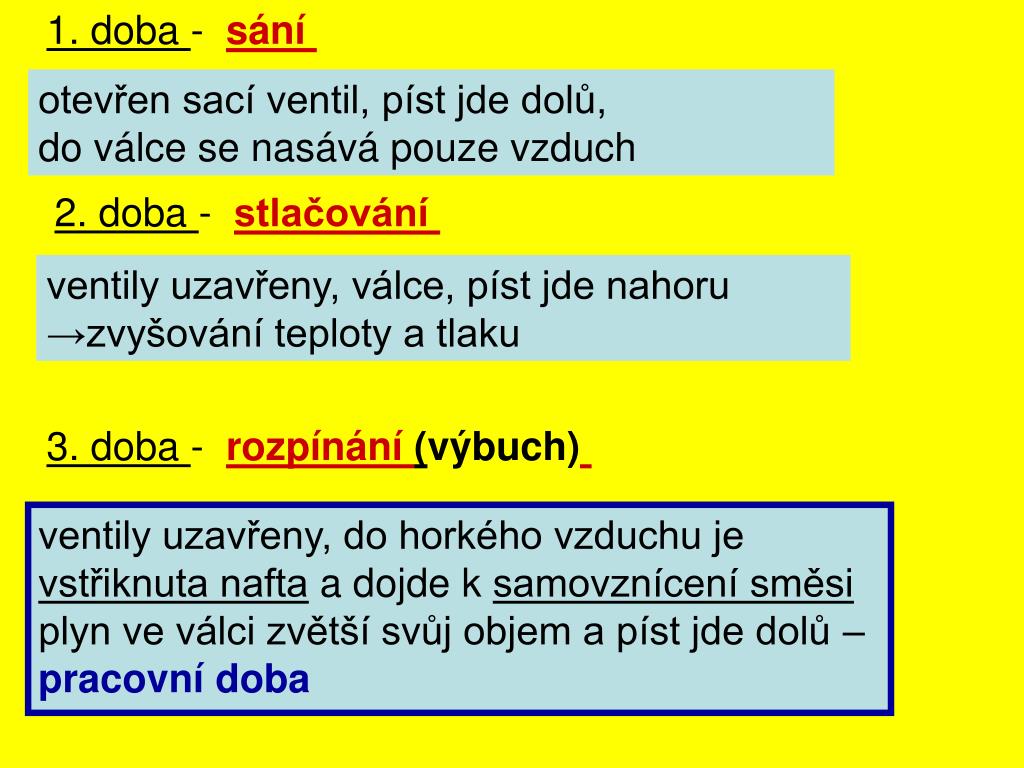

  9. 1. doba - sání otevřen sací ventil, píst jde dolů, do válce se nasává pouze vzduch 2. doba - stlačování ventily uzavřeny, válce, píst jde nahoru →zvyšování teploty a tlaku 3. doba - rozpínání (výbuch) ventily uzavřeny, do horkého vzduchu je vstřiknuta nafta a dojde k samovznícení směsi plyn ve válci zvětší svůj objem a píst jde dolů – pracovní doba

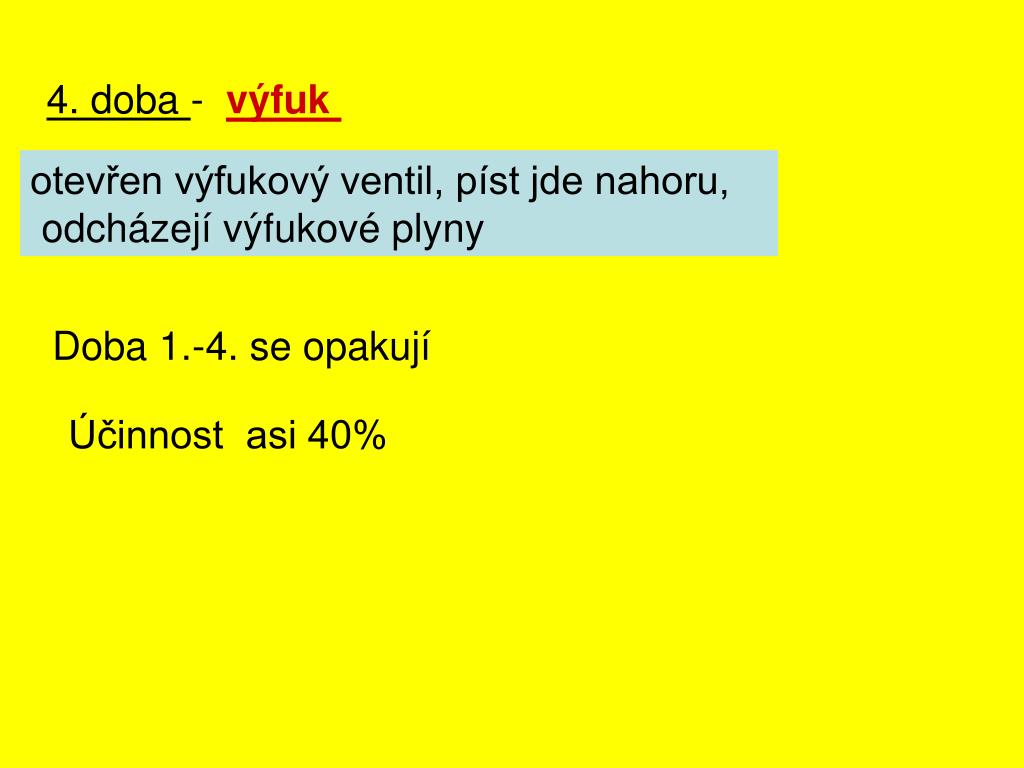

  10. 4. doba - výfuk otevřen výfukový ventil, píst jde nahoru, odcházejí výfukové plyny Doba 1.-4. se opakují Účinnost asi 40%

  11. Dvoudobý zážehový motor (sekačky, malé motocykly,(osobní auta-trabant), benzín s olejem) svíčka výfukový otvor sací otvor

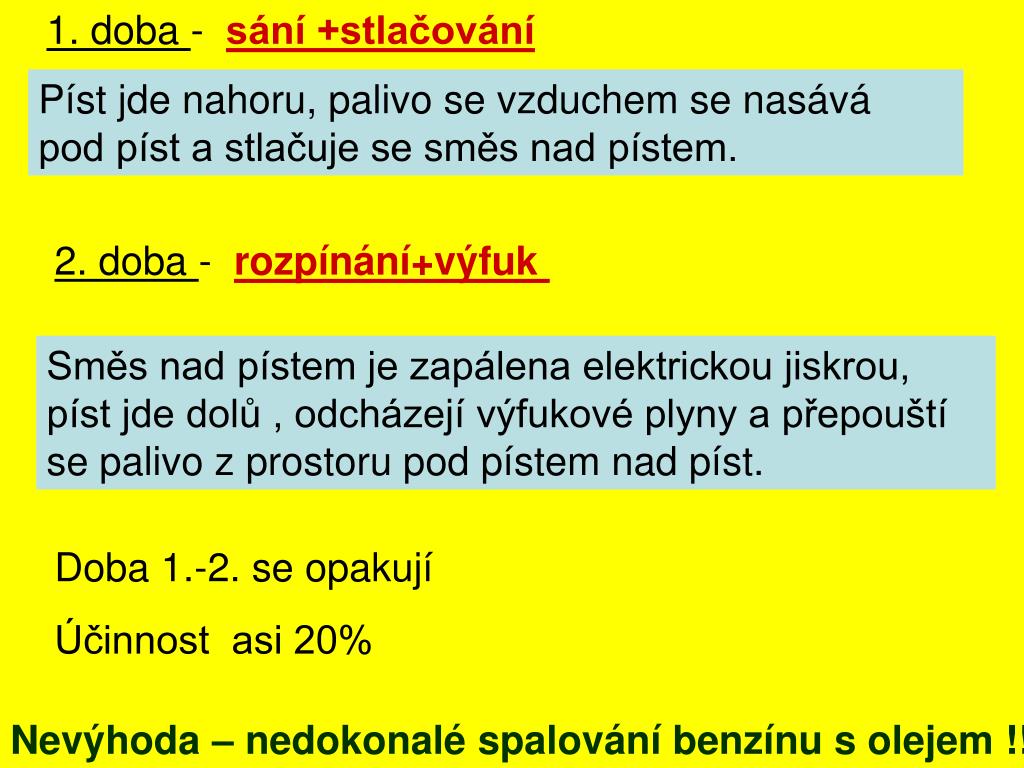

  12. 1. doba - sání +stlačování Píst jde nahoru, palivo se vzduchem se nasává pod píst a stlačuje se směs nad pístem. 2. doba - rozpínání+výfuk Směs nad pístem je zapálena elektrickou jiskrou, píst jde dolů , odcházejí výfukové plyny a přepouští se palivo z prostoru pod pístem nad píst. Doba 1.-2. se opakují Účinnost asi 20% Nevýhoda – nedokonalé spalování benzínu s olejem !!

  13. Staňte se konstruktéry lepších a lepších motorů,které nebudou ničit přírodu na Zemi !!!!!!!!
