KONSTRUKČNÍ ŘEŠENÍ

1. KONSTRUKČNÍ ŘEŠENÍ PÁSOVÉHO DOPRAVNÍKU

2. Funkce a využití pásových dopravníků • slouží ke kontinuální dopravě převážně sypkých a kusových látek • může být pevný nebo pojízdný- dle místa kde je uložen • složen z lehké převážně ocelové konstrukce • snadno smontovatelný a rozložitelný • hlavním dopravním elementem je pás- gumový nebo ocelový • nevýhodou bývá napínání pásu a nutnost zakrýt dopravní trať tak, aby byla omezena prašnost Hlavní využití mají pasové dopravníky především v důlním, potravinářském,… průmyslu.

3. Hodnoty pro výpočet jsem získal ze zadání své ročníkové práce. Práce pojednává o výpočtu a o konstrukci pásového dopravníku na zauhlování teplárny, netříděným hnědým uhlím -tento dopravník je pevný(stálý), takže se nemusí řešit jeho přemísťování CELÉ ZNĚNÍ ZADÁNÍ Navrhněte pásový dopravník pro zauhlování teplárny netříděným hnědým uhlím. dopravované množství dopravní výkon délka dopravníku dopravní výška sypný úhel šířka pásu úhel sklonu válečku Celý výpočet se musí držet normy ČSN 26 1110 ČSN 26 1200 ZADÁNÍ

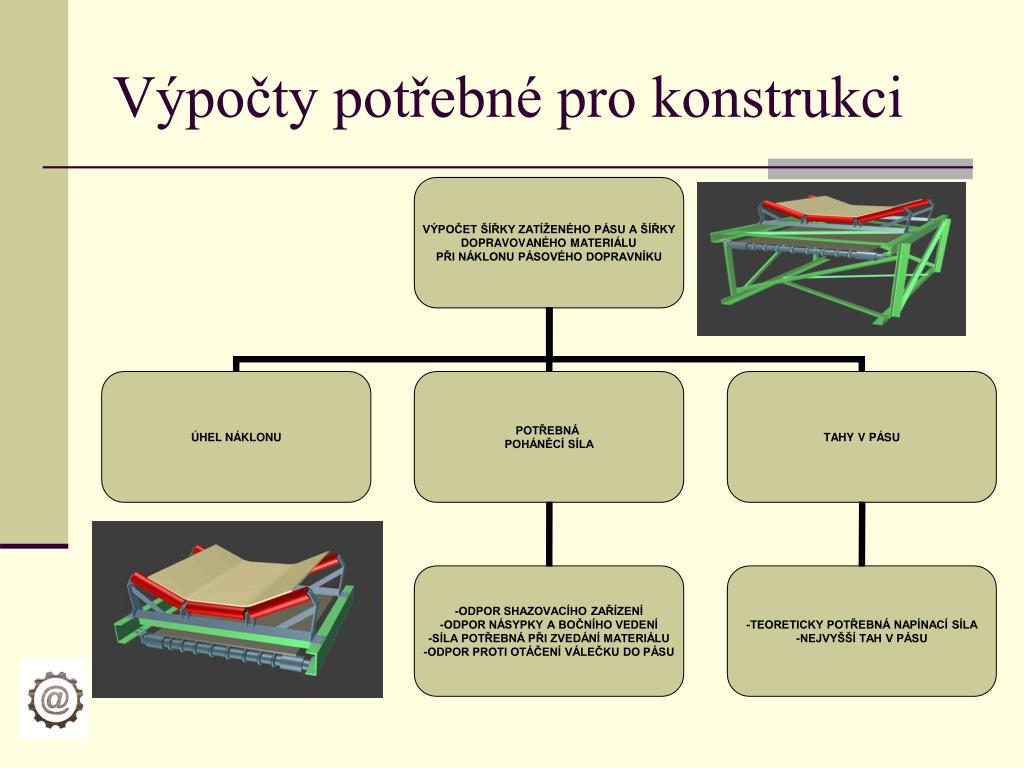

4. Výpočty potřebné pro konstrukci

5. Výpočty potřebné pro konstrukci

6. Výpočty potřebné pro konstrukci • výpočty a kontroly hřídelů válečku a poháněcího bubnu • výpočty a kontroly ložisek • vypočítat a navrhnou kladku pro napínací zařízení • navolit správné ložiskové domky pro uložení válečků v místě pohonu • provézt kontrolu lícovaných šroubů u bubnu na střih • zkontrolovat pera na otlačení A další potřebné výpočty pro vlastní konstrukci.

7. Základní části pásového dopravníku

8. VÁLEČKY • základním členem dopravníku je váleček • tvořen většinou z trubky, hřídele, ložisek a těsnění(labyrintové nebo štěrbinové) to vše svařeno a zatěsněno, aby uvnitř válečku nedocházelo ke korozi. • z vnější strany natřen nebo pogumován ze stejného důvodu • válečky v řadě za sebou tvoří válečkovou trať

9. VÁLEČKOVÁ STOLICE • válečková stolice slouží k uchycení válečku • tvořena převážně z válcovaných profilů • svařovaná nebo šroubovaná • může na ní být umístěn tzv. strážní mechanismus –strážní věž • natírána proti korozi

10. STRÁŽNÍ MECHANISMUS- STRÁŽNÍ VĚŽ • jednoduchý kinematický mechanismus • zabraňuje sesmeknutí pásu s dopravníku • funguje na principu vratné páky • jeho vychýlení má rozmezí od 3 až 5° - pote se rázem vrací zpět do nulové polohy

11. STÍRACÍ MECHANISMUS • slouží k odstranění nečistot z pásu • zabraňuje poškození (nečistotami) a znečištění napínacího a pohonného systému • prodlužuje také trvanlivost pásu Dělení : - rotační - měkká guma přitlačovaná závažím • speciální

12. POHÁNĚCÍ BUBEN • slouží k pohánění pásů • složen z několika dílčích součástí • připevněn na hnací sestavu (buď přírubou nebo přes hřídel)

13. NAPÍNACÍ ZAŘÍZENÍ • slouží k napínání pásu • odstraňuje průvěsy na pásu • napomáhá k lepšímu záběru pohonného systému Má více provedení : - napínacím vozíkem - napínání smyčkou

14. DOPRAVNÍ PÁS • je jediný dopravní prvek, který slouží k dopravě materiálu • vyroben z gumy,plastu nebo oceli • různé konstrukce • spojován dle druhu zatížení - svařováním - lepením - nýtováním - šroubováním Pás, jeho konstrukce a materiál se volí dle provozu ve kterém bude pracovat.

15. NÁHLED NA KONSTRUKCI

16. VLASTNÍ ZPRACOVÁNÍ • SOLIDWORKS • DWGeditor • IRFANVIEW • FOTOWORKS

17. VIDEO ZAKRYTOVÁNÍ

18. VLASTNÍ ZPRACOVÁNÍRENDROVANÉ MODELY
