第二节了解校园网

第二节了解校园网

任务一 1、与小组成员一起，了解学校校园网覆盖的区域。我校校园网覆盖的区域包括：办公楼、图书馆、多媒体教室、机房、各办公室… … 从覆盖的范围大小看，我校的校园网是： □广域网 □城域网 □局域网 √ www.1ppt.com

2、了解组成校园网的硬件设备。 组成校园网的硬件设备有：计算机设备（服务器、电脑、打印机等）传输介质（双绞线、同轴电缆、光纤等）网络连接设备（交换机、路由器、中继器等） www.1ppt.com

计算机网络的组成 网络硬件网络软件 www.1ppt.com

计算机网络的组成 网卡：或称网络适配器，是计算机与网络线缆直接连接的接口电路板，执行计算机与网络之间的信号传输规范。每块网卡都有一个固有的硬件地址，称为MAC地址。 www.1ppt.com

传输介质 双绞线：由两根具有绝缘保护层的铜导线绞合而成，是最常用的网络传输介质之一。 www.1ppt.com

传输介质 同轴电缆：中心是单根铜导线，铜线外包裹一层绝缘材料，绝缘材料外覆盖金属薄膜或金属丝网（金属屏蔽层），最外面是一层保护性塑料。 www.1ppt.com

传输介质 光缆：光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。即:由光纤(光传输载体)经过一定的工艺而形成的线缆. www.1ppt.com

连接设备 中继器：中继器(REPEATER)是网络物理层上面的连接设备。适用于完全相同的两类网络的互连，主要功能是通过对数据信号的重新发送或者转发，来扩大网络传输的距离。 www.1ppt.com

连接设备 交换机：网络节点上话务承载装置、交换级、控制和信令设备以及其他功能单元的集合体。交换机能把用户线路、电信电路和(或)其他要互连的功能单元根据单个用户的请求连接起来。 www.1ppt.com

连接设备 路由器：为信息流或数据分组选择路由的设备。 www.1ppt.com

计算机网络的组成 因特网网络服务器：网络中为客户端计算机提供某种服务功能的计算机。路由器交换机服务器交换机交换机无线ap www.1ppt.com

任务二 1、观察计算机教室的网络设备，完成下列图中设备之间的连线。 www.1ppt.com

任务二 2、绘制校园网的连接示意图。 www.1ppt.com

任务二 www.1ppt.com

讨论：从网络上获得绘有网络设备图的word文件，体现了计算机网络的什么功能？讨论：从网络上获得绘有网络设备图的word文件，体现了计算机网络的什么功能？资源共享功能 www.1ppt.com

计算机网络的拓扑结构 计算机网络的拓扑结构，即是指网上计算机或设备与传输媒介形成的结点与线的物理构成模式。 www.1ppt.com

计算机网络的组成 星型拓扑由中央结点集线器与各个结点连接组成。这种网络各结点必须通过中央结点才能实现通信。星型结构的特点是结构简单、建网容易，便于控制和管理。其缺点是中央结点负担较重，容易形成系统的“瓶颈”，线路的利用率也不高。 www.1ppt.com

计算机网络的组成 总线型结构由一条高速公用主干电缆即总线连接若干个结点构成网络。网络中所有的结点通过总线进行信息的传输。这种结构的特点是结构简单灵活，建网容易，使用方便，性能好。其缺点是主干总线对网络起决定性作用，总线故障将影响整个网络。 www.1ppt.com

计算机网络的组成 环型拓扑由各结点首尾相连形成一个闭合环型线路。环型网络中的信息传送是单向的，即沿一个方向从一个结点传到另一个结点；每个结点需安装中继器，以接收、放大、发送信号。这种结构的特点是结构简单，建网容易，便于管理。其缺点是当结点过多时，将影响传输效率，不利于扩充。 www.1ppt.com

计算机网络的拓扑结构 树型拓扑是一种分级结构。在树型结构的网络中，任意两个结点之间不产生回路，每条通路都支持双向传输。这种结构的特点是扩充方便、灵活，成本低，易推广，适合于分主次或分等级的层次型管理系统。 www.1ppt.com

总结 1、校园网的覆盖区域、组成校园网的硬件设备 2、计算机网络的组成 3、计算机教室和校园网的设备连接 4、计算机网络的拓扑结构 www.1ppt.com

作业上网查询计算机网络的拓扑结构除了星型、总线型、环形之外还有哪些结构？它们分别有哪些特征？以及它们的优缺点。 www.1ppt.com

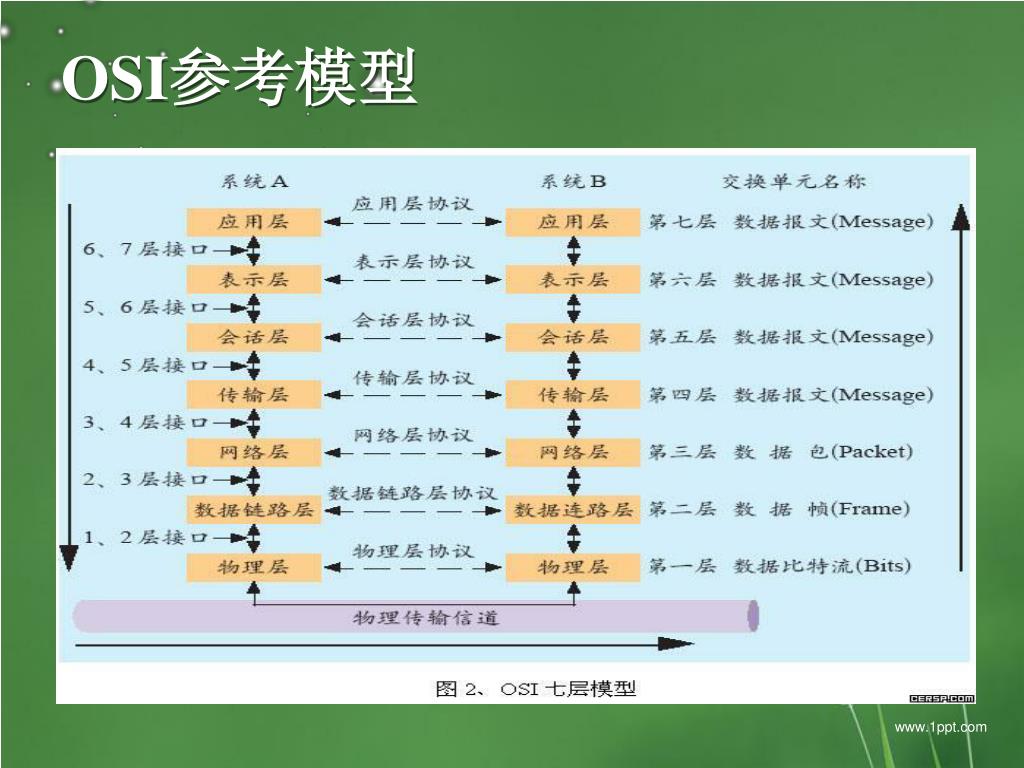

OSI参考模型 www.1ppt.com
