  1. Географические информационные системы Модели поверхностей в ГИС Тверской государственный университет. Кафедра картографии и геоэкологии.

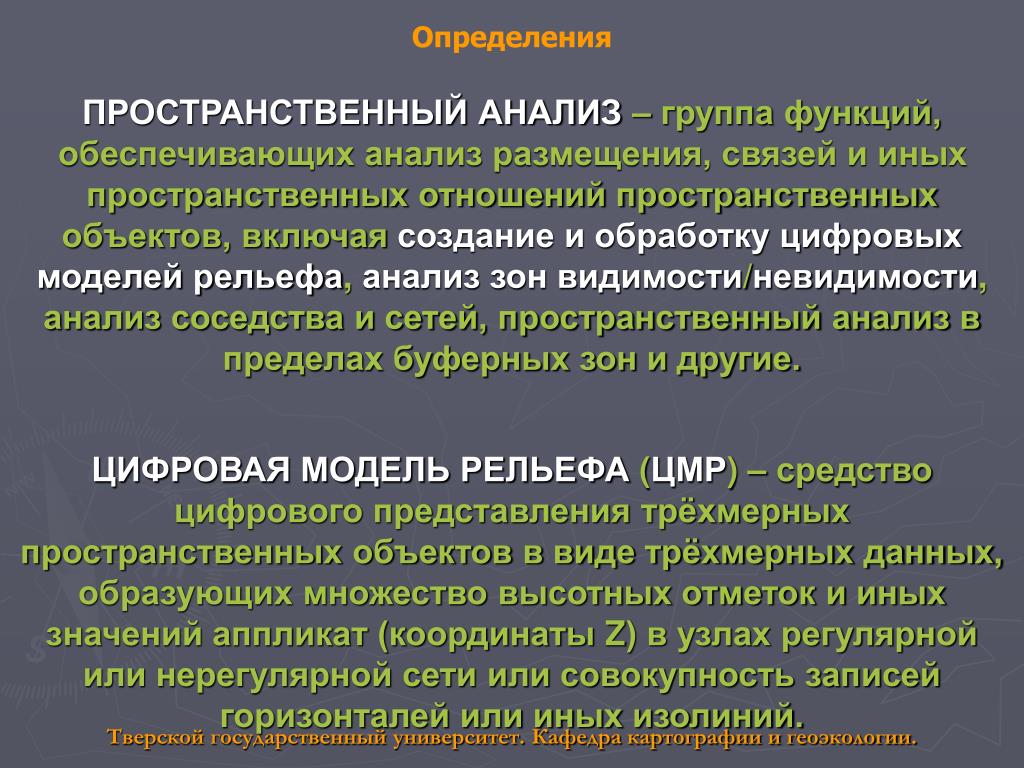

  2. Определения ПРОСТРАНСТВЕННЫЙ АНАЛИЗ – группа функций, обеспечивающих анализ размещения, связей и иных пространственных отношений пространственных объектов, включая создание и обработку цифровых моделей рельефа,анализ зон видимости/невидимости, анализ соседства и сетей, пространственный анализ в пределах буферных зон и другие. ЦИФРОВАЯ МОДЕЛЬ РЕЛЬЕФА (ЦМР) – средство цифрового представления трёхмерных пространственных объектов в виде трёхмерных данных, образующих множество высотных отметок и иных значений аппликат (координаты Z) в узлах регулярной или нерегулярной сети или совокупность записей горизонталей или иных изолиний. Тверской государственный университет. Кафедра картографии и геоэкологии.

  3. Поверхности ПОВЕРХНОСТЬ – двухмерный пространственный объект, определяемый не только плановыми координатами, но и аппликатой (координатой Z) как одним из атрибутов образующих его объектов, т.е. тройкой координат. Тверской государственный университет. Кафедра картографии и геоэкологии.

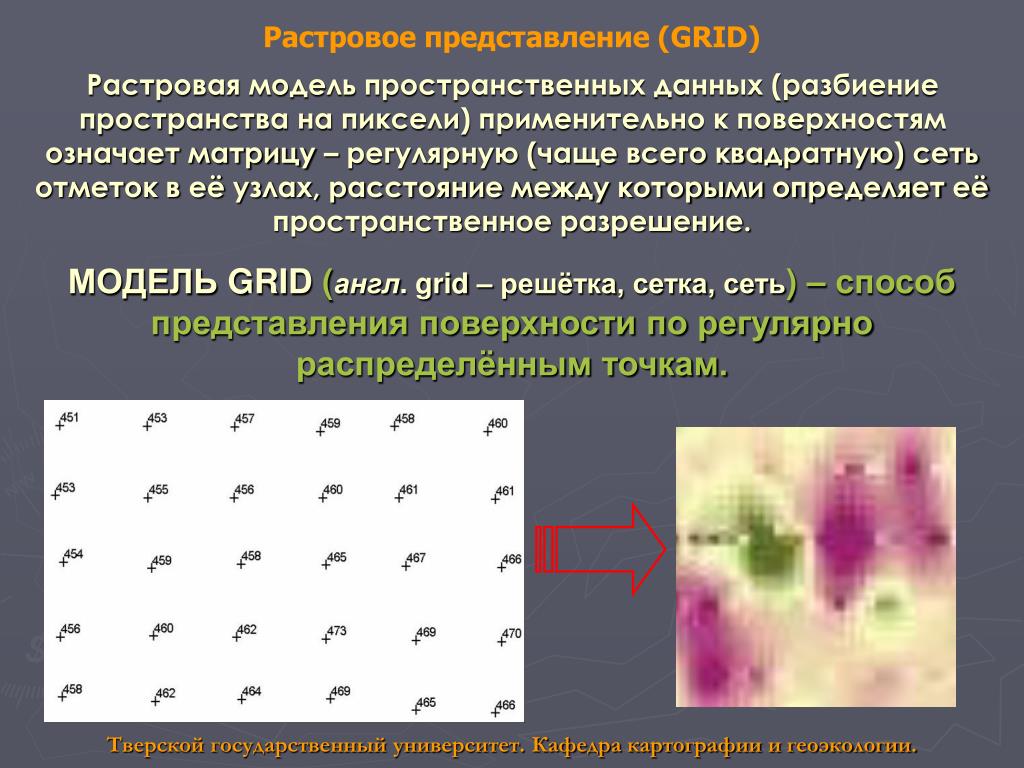

  4. Растровое представление (GRID) Растровая модель пространственных данных (разбиение пространства на пиксели) применительно к поверхностям означает матрицу – регулярную (чаще всего квадратную) сеть отметок в её узлах, расстояние между которыми определяет её пространственное разрешение. МОДЕЛЬ GRID (англ. grid – решётка, сетка, сеть) – способ представления поверхности по регулярно распределённым точкам. Тверской государственный университет. Кафедра картографии и геоэкологии.

  5. Модель TIN МОДЕЛЬ TIN(англ.triangulated irregular network – нерегулярная триангуляционная (треугольная) сеть) – одна из моделей пространственных данных, используемая при конструировании цифровой модели рельефа, представляя его набором высотных отметок в узлах сети неравносторонних треугольников, соответствующих триангуляции Делоне, и заменяя рельеф многогранной поверхностью. ТРИАНГУЛЯЦИЯ ДЕЛОНЕ – треугольная полигональная сеть, образуемая на множестве точечных объектов путём их соединения непересекающимися отрезками. Используется для построения цифровых моделей рельефа. Тверской государственный университет. Кафедра картографии и геоэкологии.

  6. Модель TIN Тверской государственный университет. Кафедра картографии и геоэкологии.

  7. Модель TIN Тверской государственный университет. Кафедра картографии и геоэкологии.

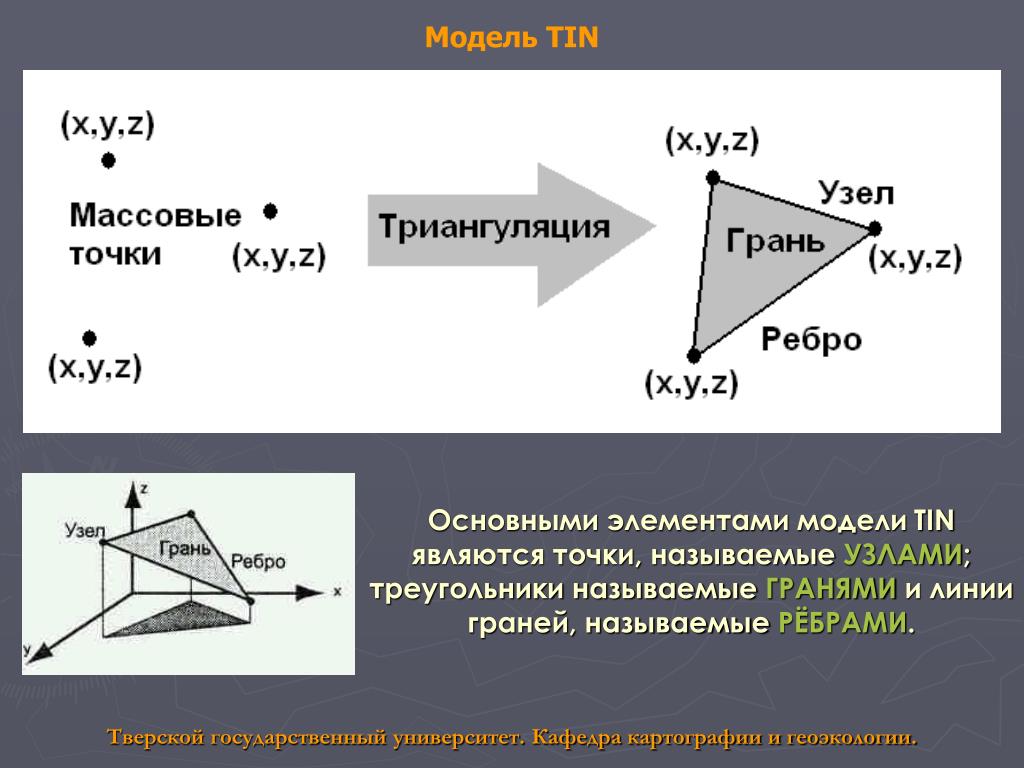

  8. Модель TIN Основными элементами модели TIN являются точки, называемые УЗЛАМИ; треугольники называемые ГРАНЯМИ и линии граней, называемые РЁБРАМИ. Тверской государственный университет. Кафедра картографии и геоэкологии.

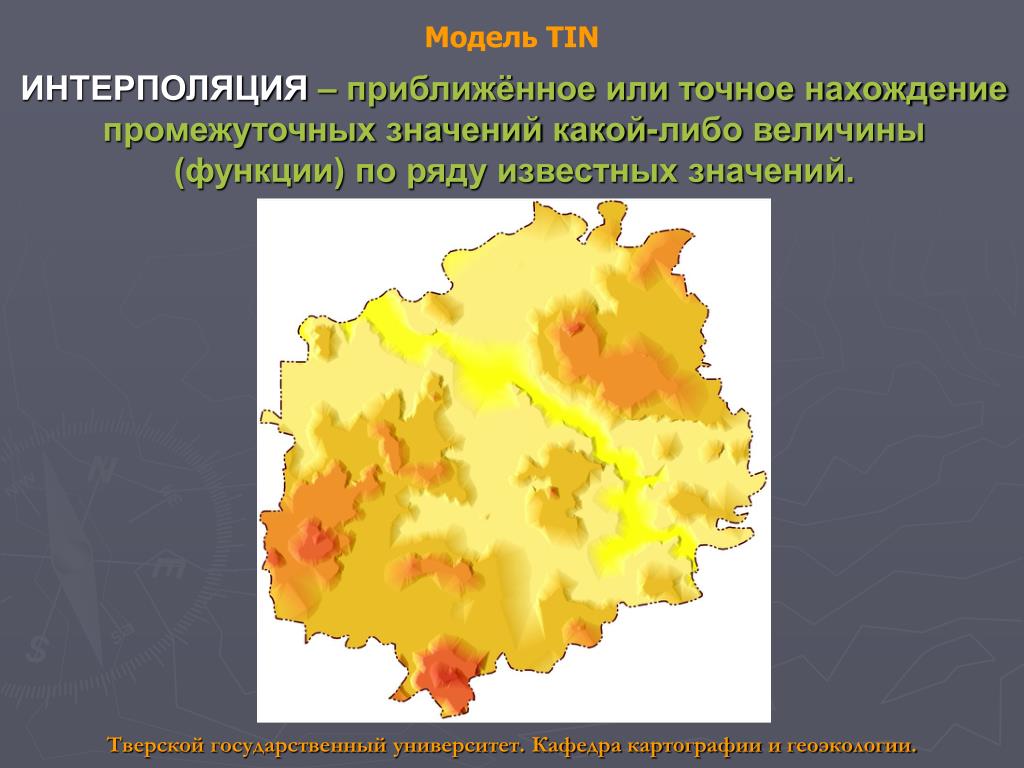

  9. Модель TIN ИНТЕРПОЛЯЦИЯ – приближённое или точное нахождение промежуточных значений какой-либо величины (функции) по ряду известных значений. Тверской государственный университет. Кафедра картографии и геоэкологии.

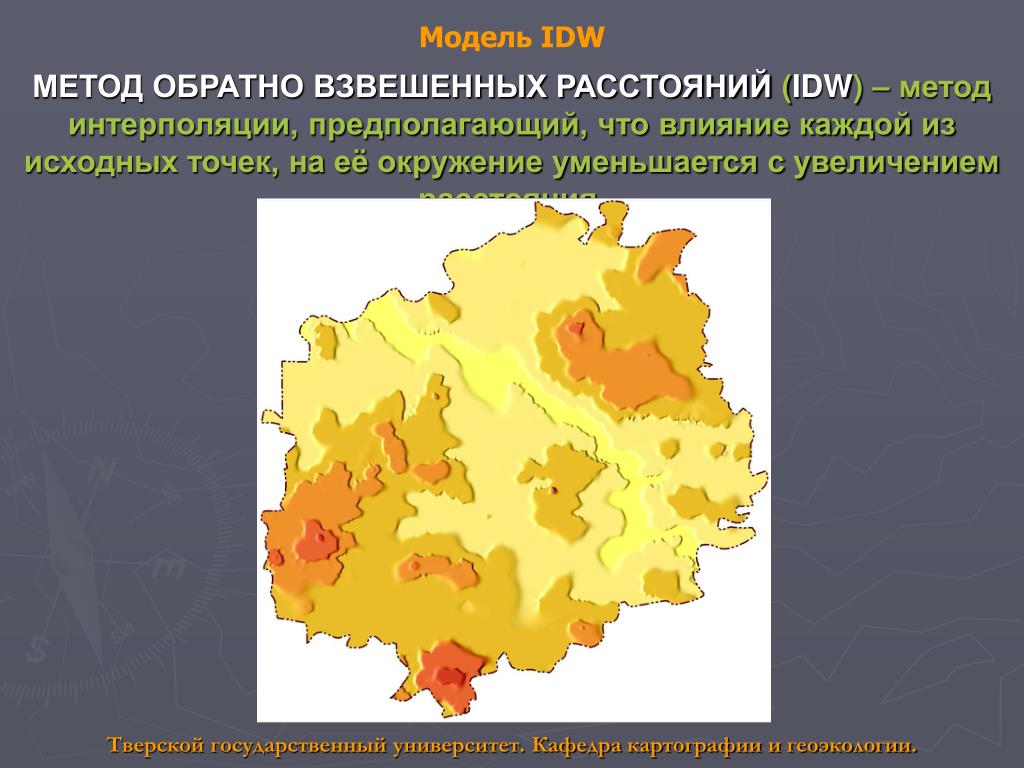

  10. Модель IDW МЕТОД ОБРАТНО ВЗВЕШЕННЫХ РАССТОЯНИЙ (IDW) – метод интерполяции, предполагающий, что влияние каждой из исходных точек, на её окружение уменьшается с увеличением расстояния. Тверской государственный университет. Кафедра картографии и геоэкологии.

  11. Методы интерполяциив ГИС КРИГИНГ (Krige D. G. – южно-африканский геолог, впервые применивший метод) – метод интерполяции, основанный на предположении, что расстояние или направление между точками отражают пространственную корреляцию, с помощью которой можно дать описание изменчивости поверхности. СПЛАЙН-ИНТЕРПОЛЯЦИЯ – метод интерполяции, использующий условие минимальной кривизны поверхности, проходящей через исходные точки. ТРЕНД – в геоинформатике: метод интерполяции, при котором подбирается математическая функция, полином заданного порядка, для всех исходных точек. При вычислении математической функции для описания результирующей поверхности тренд использует подбор функции методом наименьших квадратов. Тверской государственный университет. Кафедра картографии и геоэкологии.

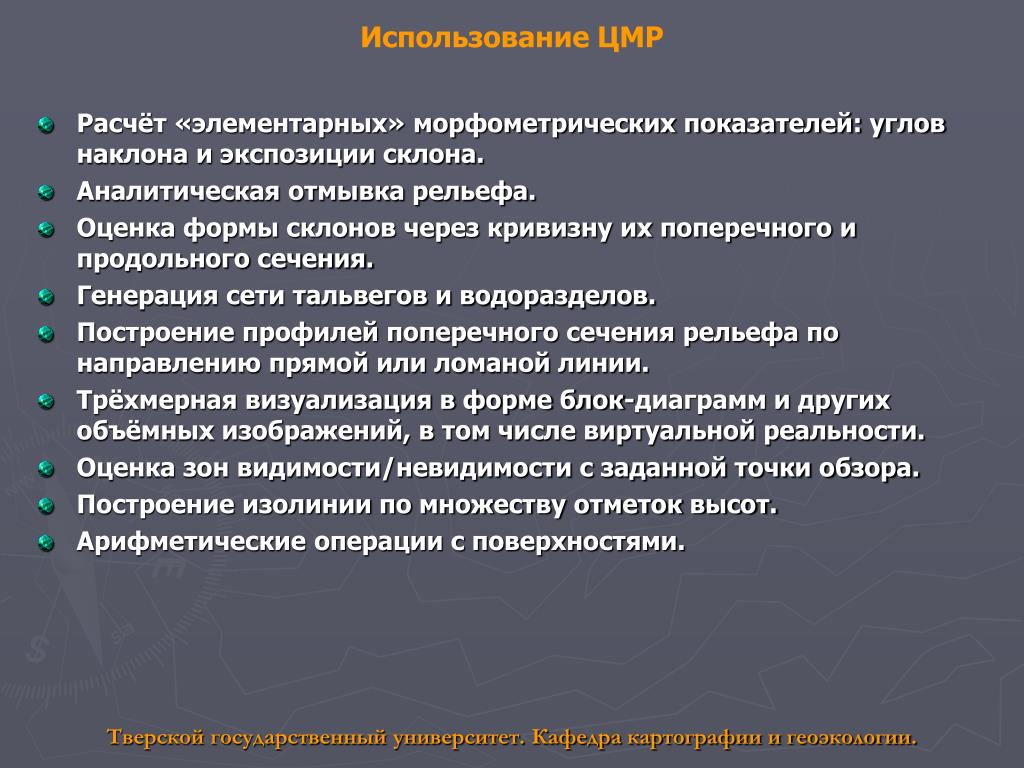

  12. Использование ЦМР Расчёт «элементарных» морфометрических показателей: углов наклона и экспозиции склона. Аналитическая отмывка рельефа. Оценка формы склонов через кривизну их поперечного и продольного сечения. Генерация сети тальвегов и водоразделов. Построение профилей поперечного сечения рельефа по направлению прямой или ломаной линии. Трёхмерная визуализация в форме блок-диаграмм и других объёмных изображений, в том числе виртуальной реальности. Оценка зон видимости/невидимости с заданной точки обзора. Построение изолинии по множеству отметок высот. Арифметические операции с поверхностями. Тверской государственный университет. Кафедра картографии и геоэкологии.

  13. Углы наклона УГОЛ НАКЛОНА – вертикальный угол, образуемый направлением ската поверхности и его проекцией на горизонтальную плоскость. Одна из морфометрических характеристик рельефа. Тверской государственный университет. Кафедра картографии и геоэкологии.

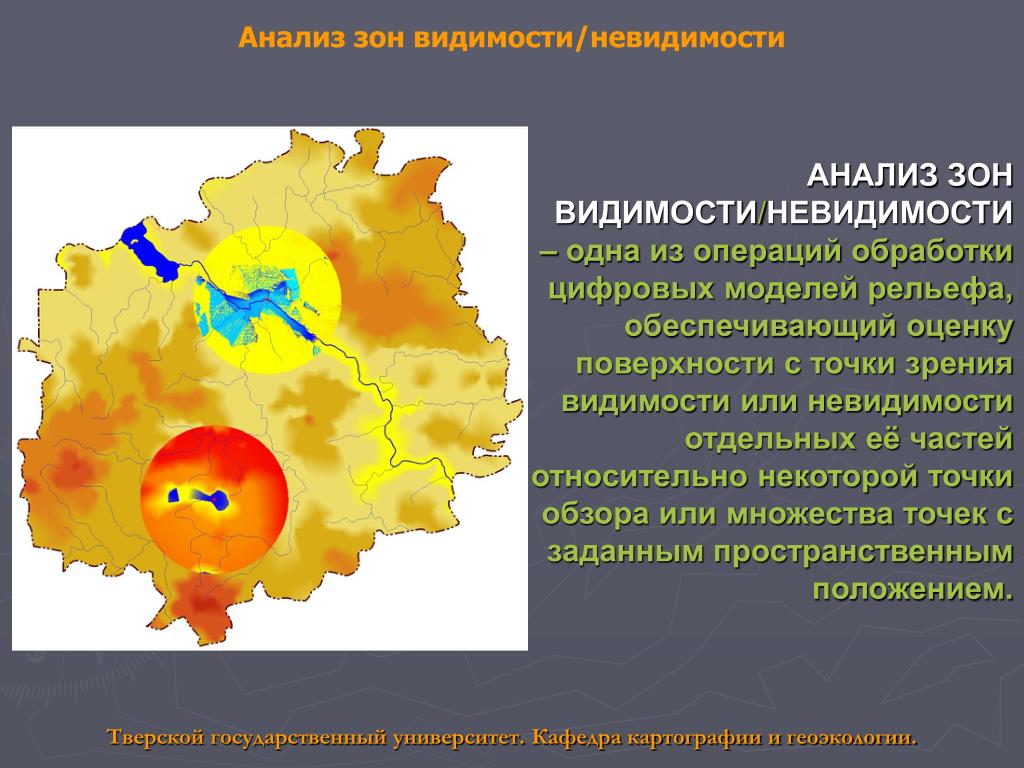

  14. Анализ зон видимости/невидимости АНАЛИЗ ЗОН ВИДИМОСТИ/НЕВИДИМОСТИ – одна из операций обработки цифровых моделей рельефа, обеспечивающий оценку поверхности с точки зрения видимости или невидимости отдельных её частей относительно некоторой точки обзора или множества точек с заданным пространственным положением. Тверской государственный университет. Кафедра картографии и геоэкологии.

  15. Арифметические операции с поверхностями  = К поверхностям применимы основные арифметические операции: сложение, вычитание, деление, возведение в степень. Тверской государственный университет. Кафедра картографии и геоэкологии.

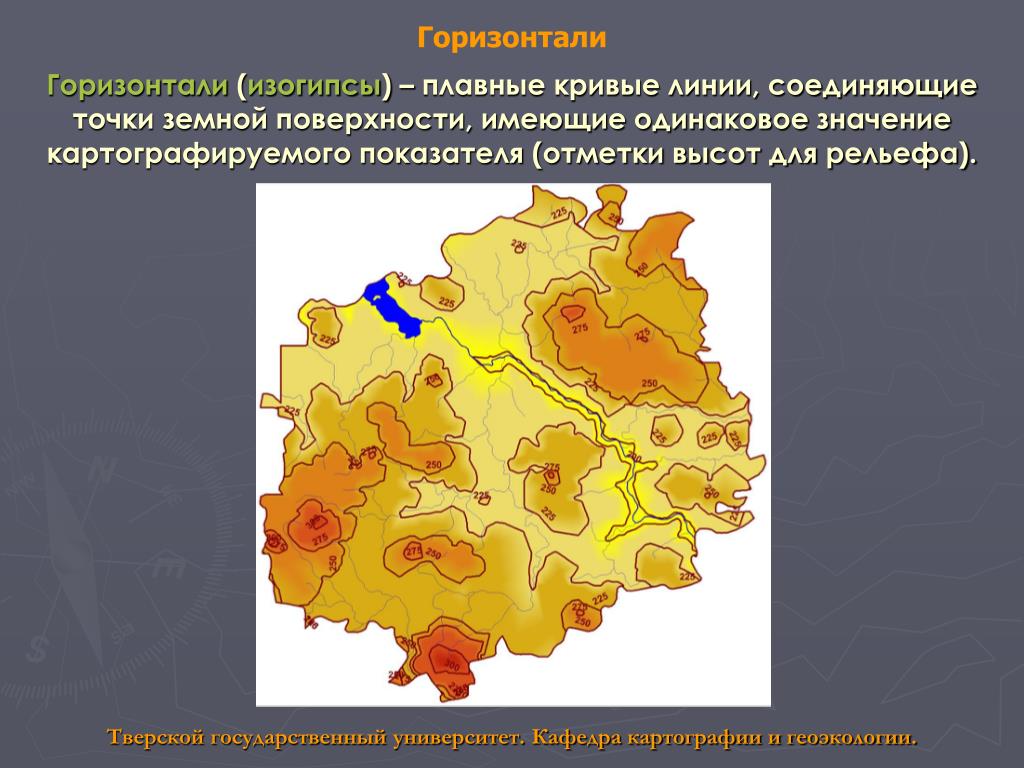

  16. Горизонтали Горизонтали (изогипсы) – плавные кривые линии, соединяющие точки земной поверхности, имеющие одинаковое значение картографируемого показателя (отметки высот для рельефа). Тверской государственный университет. Кафедра картографии и геоэкологии.

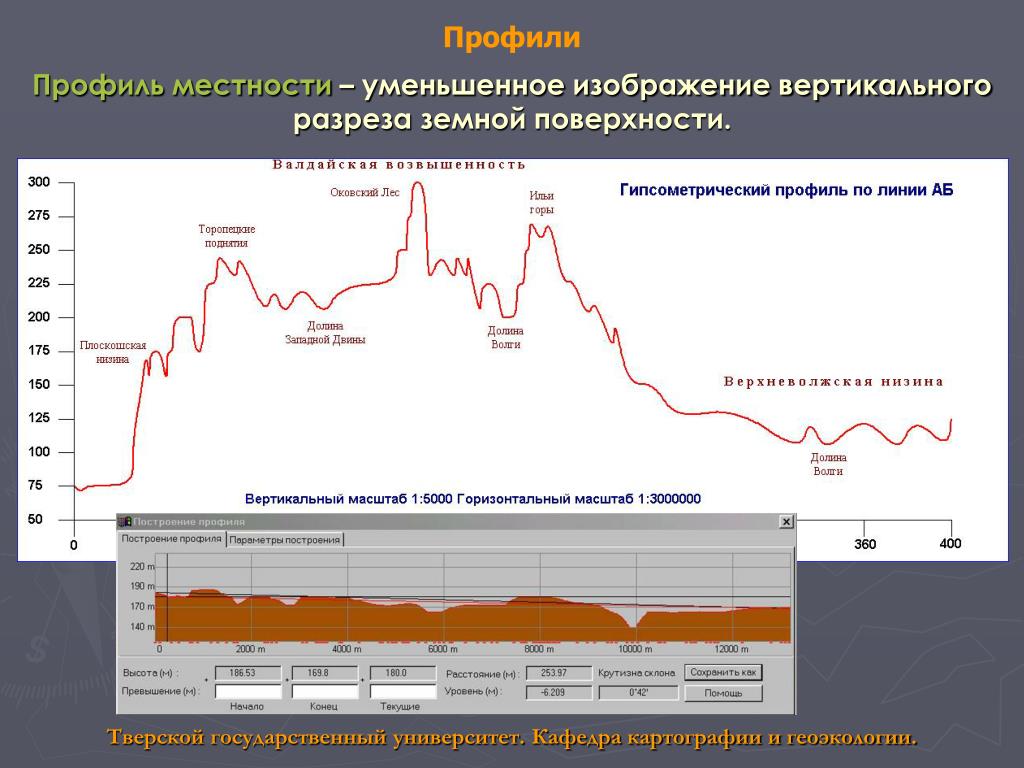

  17. Профили Профиль местности – уменьшенное изображение вертикального разреза земной поверхности. Тверской государственный университет. Кафедра картографии и геоэкологии.

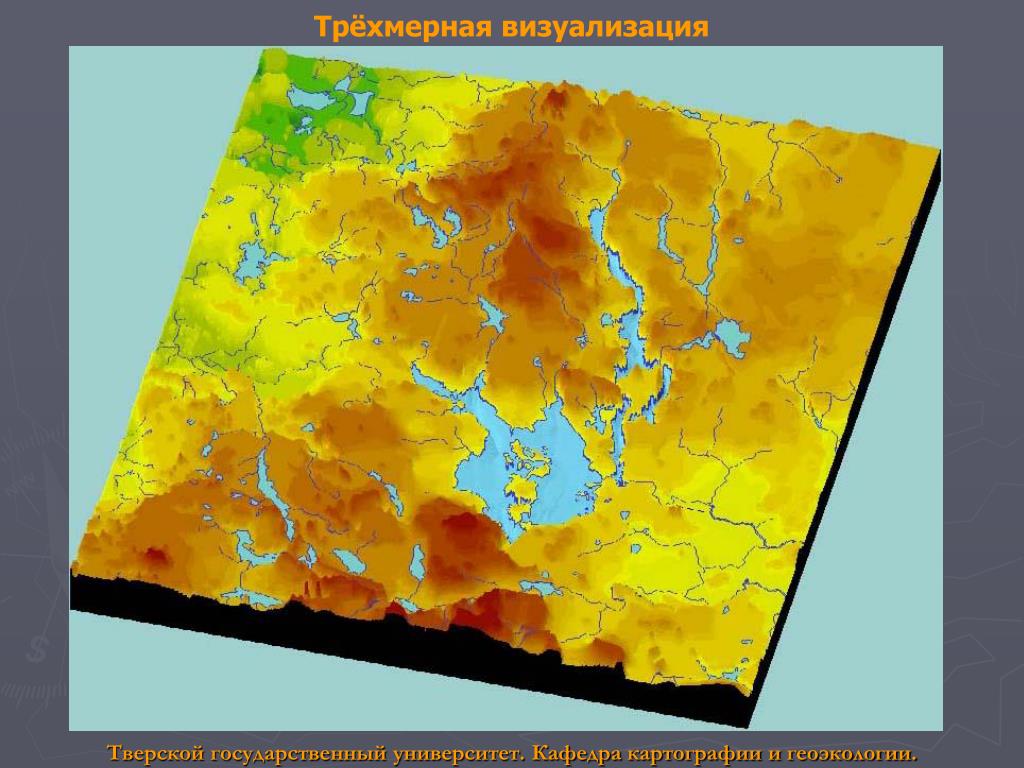

  18. Трёхмерная визуализация Тверской государственный университет. Кафедра картографии и геоэкологии.
