附錄 B

附錄 B. 錯誤偵測的硬體. 本章概要. 討論資料傳輸時，用來檢查錯誤的硬體裝置 電子的裝置 XOR 閘 NOT 閘 移位暫存器 垂直冗位檢查 (VRC) 產生器 縱向冗位檢查 (LRC) 產生器. 電子的裝置. 邏輯閘是電腦中所有運算的基礎 在個別的錯誤檢查硬體中非常重要的裝置： XOR 閘 NOT 閘 移位暫存器. XOR 閘. 一個 eXclusive OR (XOR) 閘具有兩個輸入與一個輸出， XOR 閘的邏輯如下： 只有當兩個輸入彼此是相異時，輸出才是 1 。否則，它就是 0. NOT 閘.

bunny
Download Presentation

附錄 B

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 附錄 B 錯誤偵測的硬體

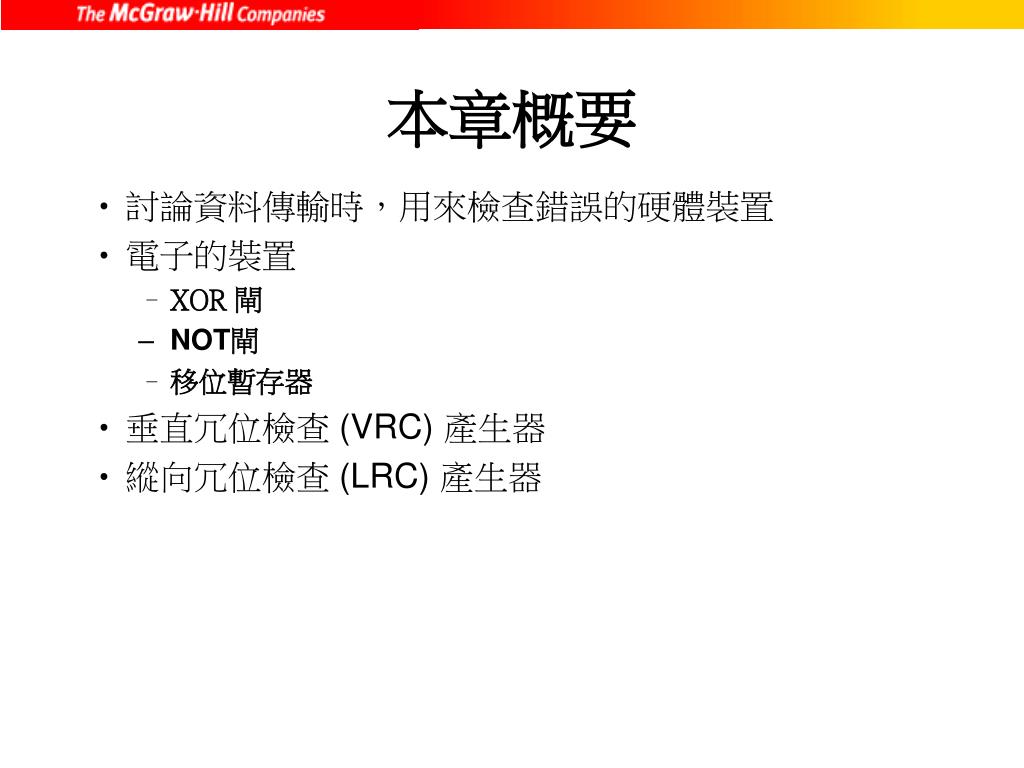

  2. 本章概要 • 討論資料傳輸時，用來檢查錯誤的硬體裝置 • 電子的裝置 • XOR 閘 • NOT閘 • 移位暫存器 • 垂直冗位檢查 (VRC) 產生器 • 縱向冗位檢查 (LRC) 產生器

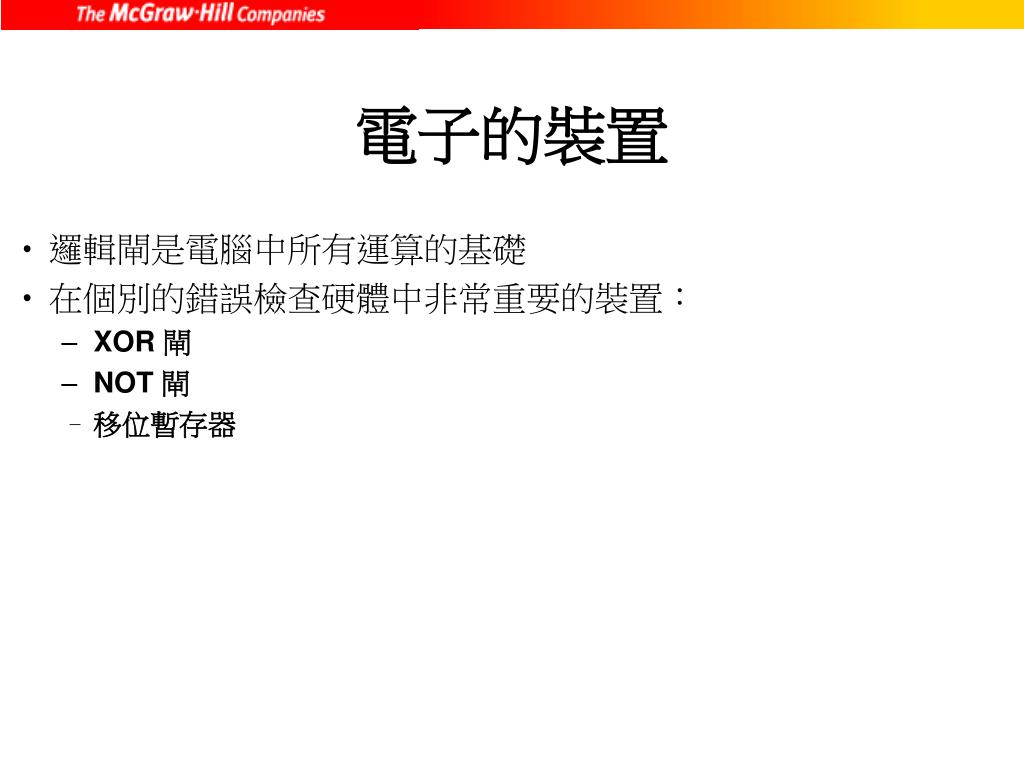

  3. 電子的裝置 • 邏輯閘是電腦中所有運算的基礎 • 在個別的錯誤檢查硬體中非常重要的裝置： • XOR 閘 • NOT 閘 • 移位暫存器

  4. XOR 閘 一個eXclusive OR (XOR) 閘具有兩個輸入與一個輸出，XOR 閘的邏輯如下： • 只有當兩個輸入彼此是相異時，輸出才是 1。否則，它就是 0

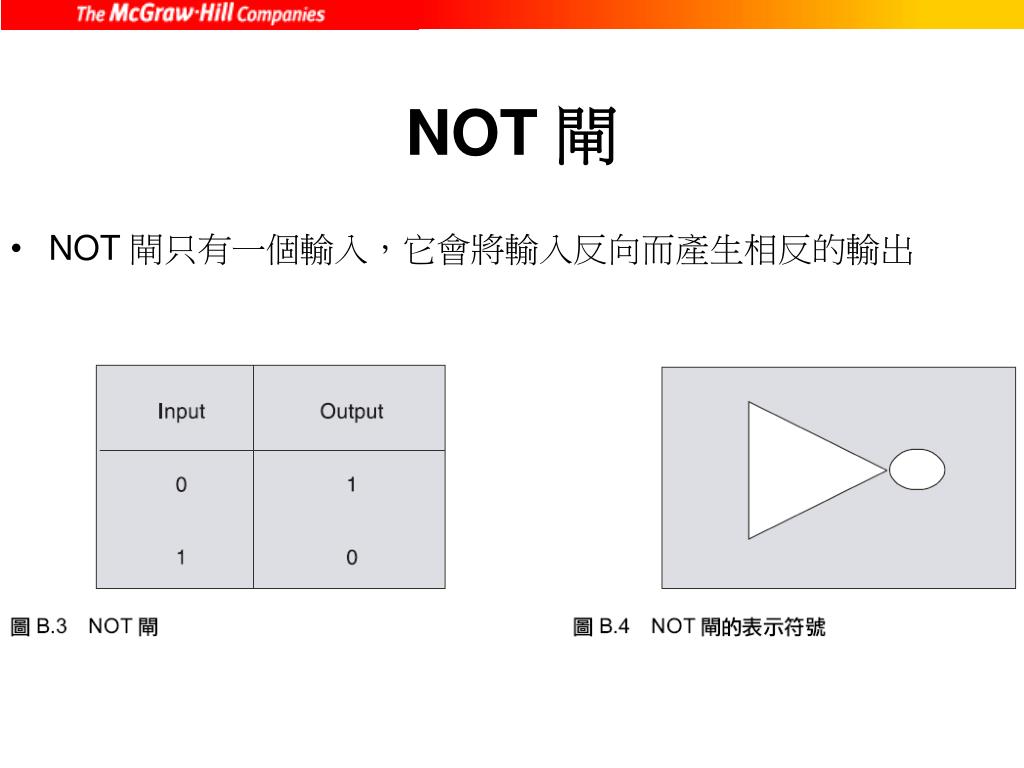

  5. NOT 閘 • NOT 閘只有一個輸入，它會將輸入反向而產生相反的輸出

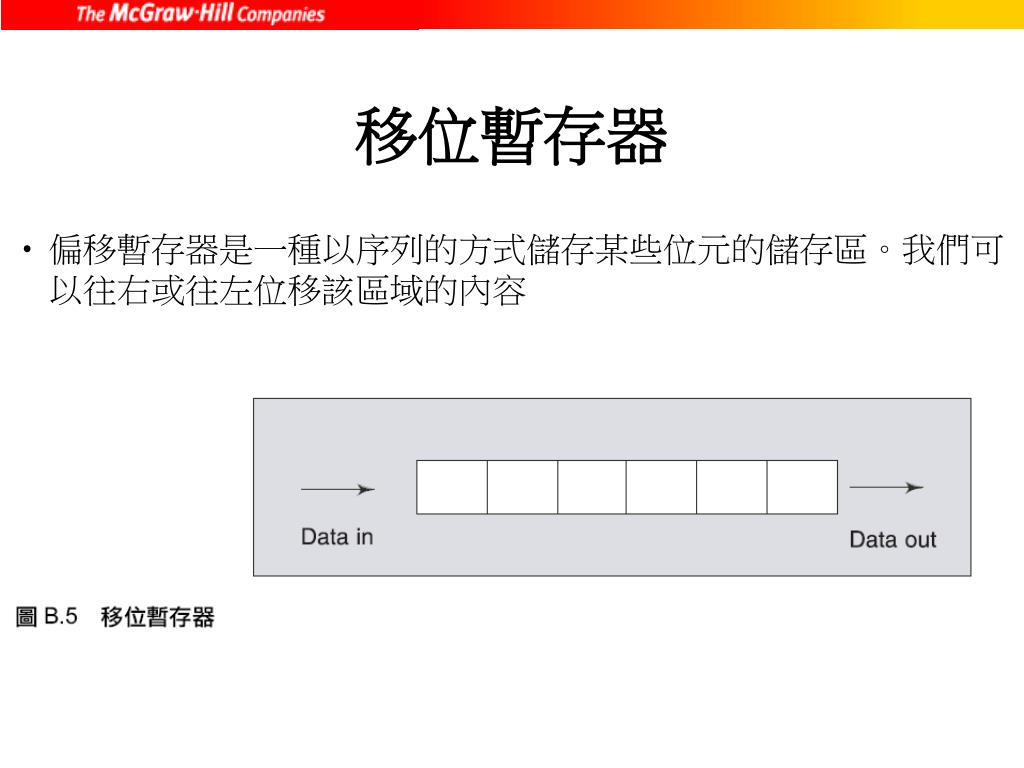

  6. 移位暫存器 • 偏移暫存器是一種以序列的方式儲存某些位元的儲存區。我們可以往右或往左位移該區域的內容

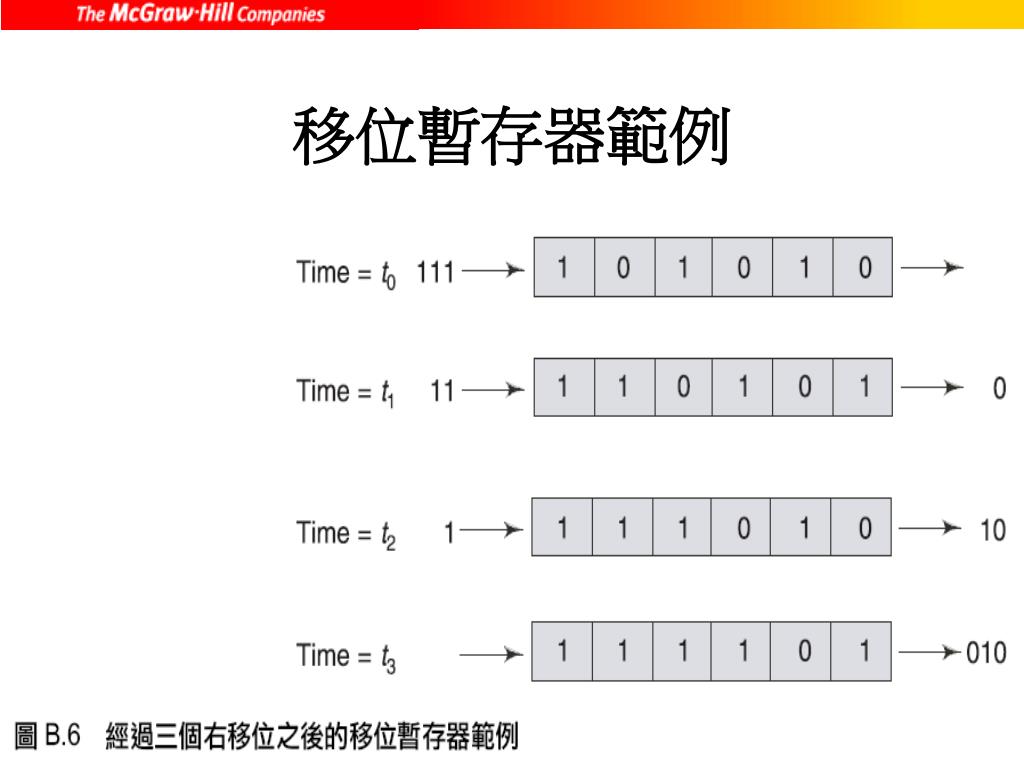

  7. 移位暫存器範例

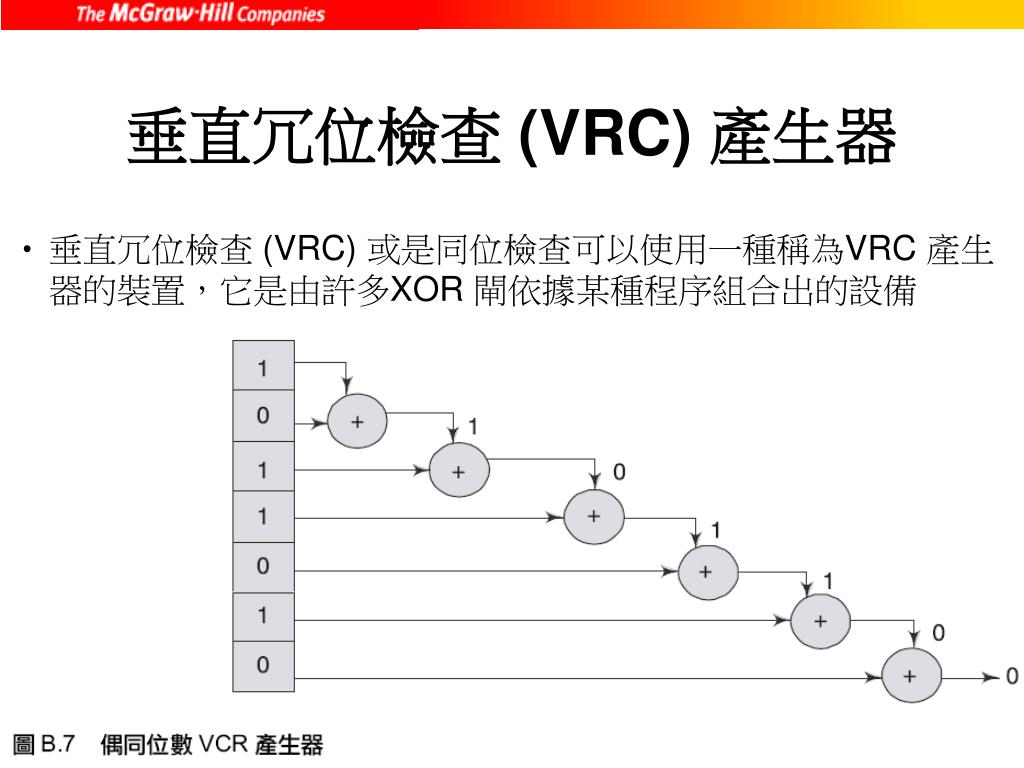

  8. 垂直冗位檢查 (VRC) 產生器 • 垂直冗位檢查 (VRC) 或是同位檢查可以使用一種稱為VRC 產生器的裝置，它是由許多XOR 閘依據某種程序組合出的設備

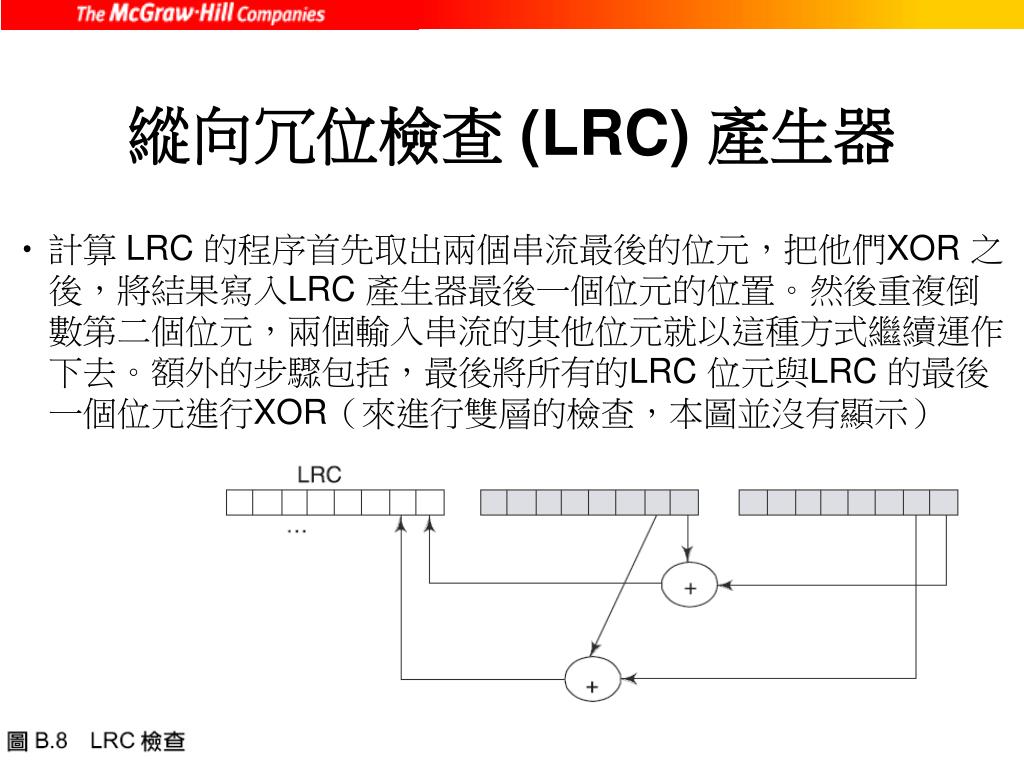

  9. 縱向冗位檢查 (LRC) 產生器 • 計算 LRC 的程序首先取出兩個串流最後的位元，把他們XOR 之後，將結果寫入LRC 產生器最後一個位元的位置。然後重複倒數第二個位元，兩個輸入串流的其他位元就以這種方式繼續運作下去。額外的步驟包括，最後將所有的LRC 位元與LRC 的最後一個位元進行XOR（來進行雙層的檢查，本圖並沒有顯示）
