CAE 統合支援エージェント Meshman

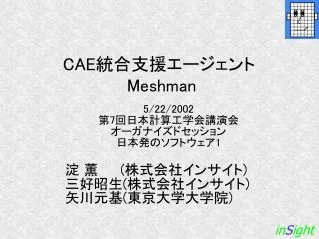

1. CAE統合支援エージェントMeshman 5/22/2002 第7回日本計算工学会講演会 オーガナイズドセッション 日本発のソフトウェア1 淀 薫 (株式会社インサイト) 三好昭生(株式会社インサイト) 矢川元基(東京大学大学院) inSight

2. Contents • 開発背景 • エージェントのコンセプト • CAEのためのエージェント Meshman • Meshmanの構成 • Meshmanの機能 • CAE基本機能 • 解析プラン • ヘルプエージェント • エラーエージェント • まとめ • 今後の展望 inSight

3. 開発背景 • 最近の有限要素解析 • シームレス化 • CADによる設計との連携 • Just-in-Time解析のニーズ • CAEの普及が進展 • 解析経験・専門知識の少ない一般技術者の利用 →ソフトの複雑化・必要な知識の不足 • ソリューション • CADと直結した四面体メッシュ生成 • 解析支援インタフェースエージェント inSight

4. エージェントのコンセプト ユーザ エージェント • ユーザの自立を助けながら解析を支援する自律的なソフト 指導 ヘルプを読む 監視 対話 CAEシステム inSight

5. Meshmanとは • CAEの基本機能と知的エージェントの統合ソフトウェア • ユーザの状況を詳しく取得→きめ細かなサポート • 解析モデル作成→条件設定→解析→可視化 までを一貫してサポート エージェント機能 CAE基本機能 + • 3次元CAD機能 • CADと連動した4面体メッシュ生成・境界条件設定 • ソルバー・ポストプロセッサ起動 • 解析プランの作成 • 操作ガイド • ヘルプエージェント • エラーエージェント inSight

6. Meshmanの構成 ユーザ CAEの知識 エージェント ポストプロセッサ CADエンジン ユーザの操作履歴 メッシュジェネレータ ソルバー Meshman inSight

7. CAE基本機能 • CADとメッシュ生成が直結 • リコー製CADエンジン「DESIGNBASE」による3Dモデリング機能 • CADと連動した境界条件設定 • CADベースの4面体メッシュ生成機能 • ファジィ集合理論を利用した節点密度コントロール • MSCソフトウェア製ソルバー「Marc」用インプットを生成 inSight

8. ユーザ「弾性解析をしたいんだけど・・・どうすればいいの??」ユーザ「弾性解析をしたいんだけど・・・どうすればいいの??」 エージェント「モデルを作って物性値を設定して・・・ソルバーを実行すればできます」 エージェント機能1. 解析プランの作成 ユーザの“What”を解釈して、“How”を返す ユーザ エージェント inSight

9. エージェント機能1. 解析プランの作成 解析開始時に、解析の種類などをユーザに尋ねる →ユーザの返答を元に動的に解析手順を生成する。 inSight

10. エージェント「役に立ちそうなヘルプをご用意しました。」エージェント「役に立ちそうなヘルプをご用意しました。」 エージェント機能2.ヘルプエージェント ユーザの状況に応じたヘルプの提示 操作方法がわからない・・・ ユーザ エージェント inSight

11. エージェント機能2.ヘルプエージェント • 一定時間操作がない場合、エージェントが自発的に出現 • ユーザの操作履歴などをもとに、ユーザが今必要と推測されるヘルプ項目を提示 →詳しい説明を表示。 • CAEになれていない人に特に便利 inSight

12. エージェント機能3. エラーエージェント エラーの回復支援 エージェント「エラーが発生しました。 今までの成功したときの操作手順は、これです」 ユーザ inSight

13. エージェント機能3. エラーエージェント ユーザ操作の監視 エラー発生! 過去の操作事例 同様の失敗例の検索 操作事例の提示 エラー回復操作の追跡・記録 inSight

14. まとめ CADとソルバーの連動によるシームレスな解析 CADベースの高品位のメッシュ生成 エージェントによる知識・経験のサポート → 機能性と使いやすさを両立させたCAEシステムを実現 inSight
