集成运算放大器的放大特性

1. 现代电子技术实验 集成运算放大器的放大特性

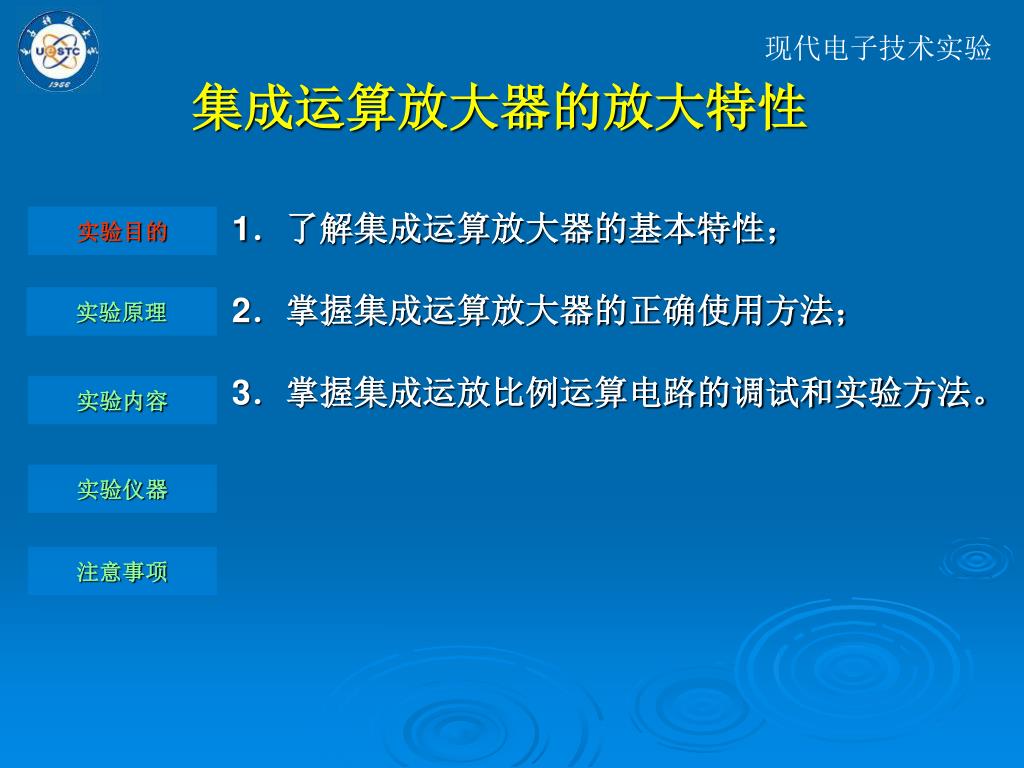

2. 现代电子技术实验 集成运算放大器的放大特性 1．了解集成运算放大器的基本特性； 2．掌握集成运算放大器的正确使用方法； 3．掌握集成运放比例运算电路的调试和实验方法。 实验目的 实验原理 实验内容 实验仪器 注意事项

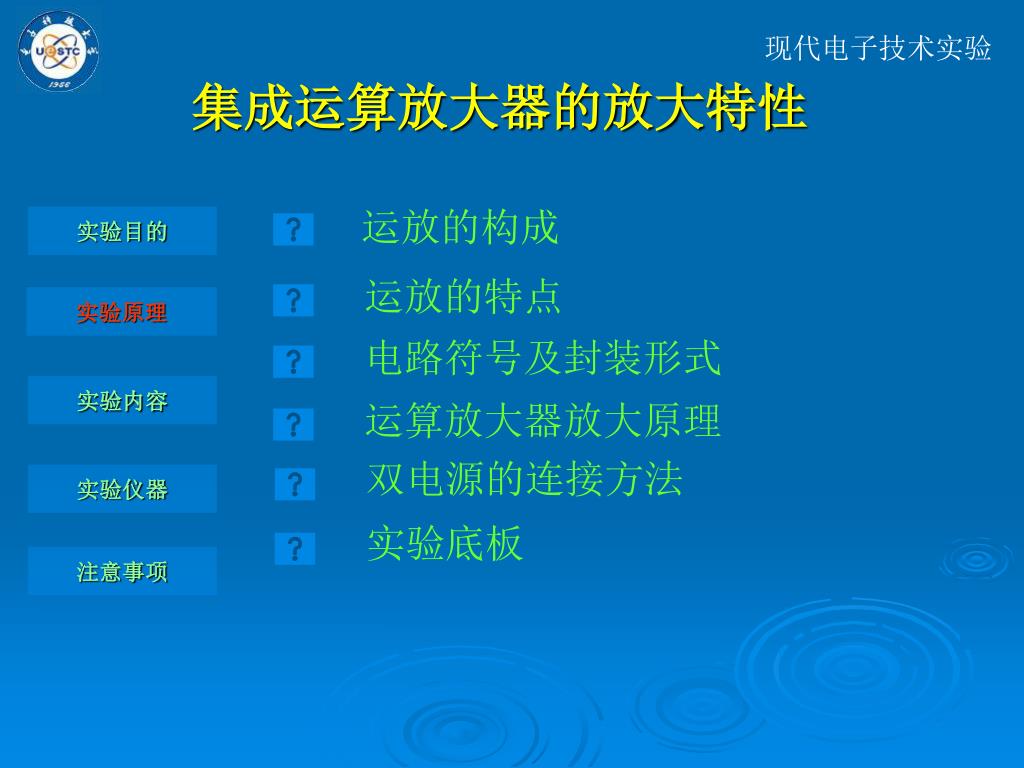

3. 现代电子技术实验 集成运算放大器的放大特性 运放的构成 实验目的 运放的特点 实验原理 电路符号及封装形式 实验内容 运算放大器放大原理 双电源的连接方法 实验仪器 实验底板 注意事项

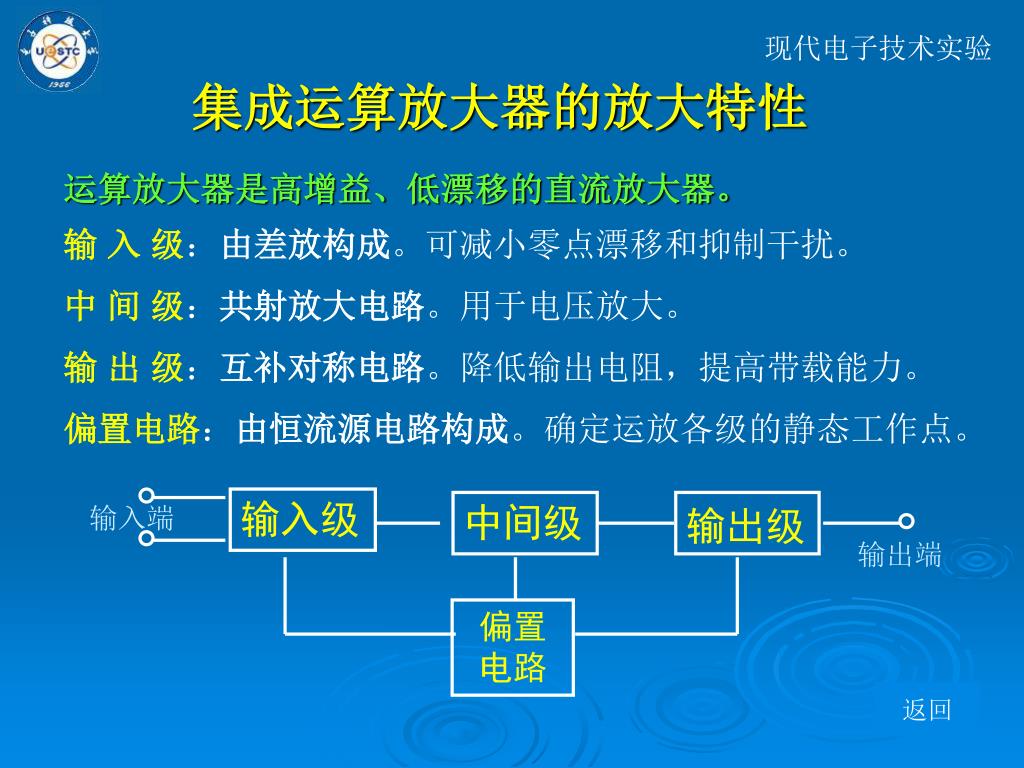

4. 输入级 中间级 输出级 输入端 输出端 偏置 电路 现代电子技术实验 集成运算放大器的放大特性 运算放大器是高增益、低漂移的直流放大器。 输 入 级：由差放构成。可减小零点漂移和抑制干扰。 中 间 级：共射放大电路。用于电压放大。 输 出 级：互补对称电路。降低输出电阻，提高带载能力。 偏置电路：由恒流源电路构成。确定运放各级的静态工作点。 返回

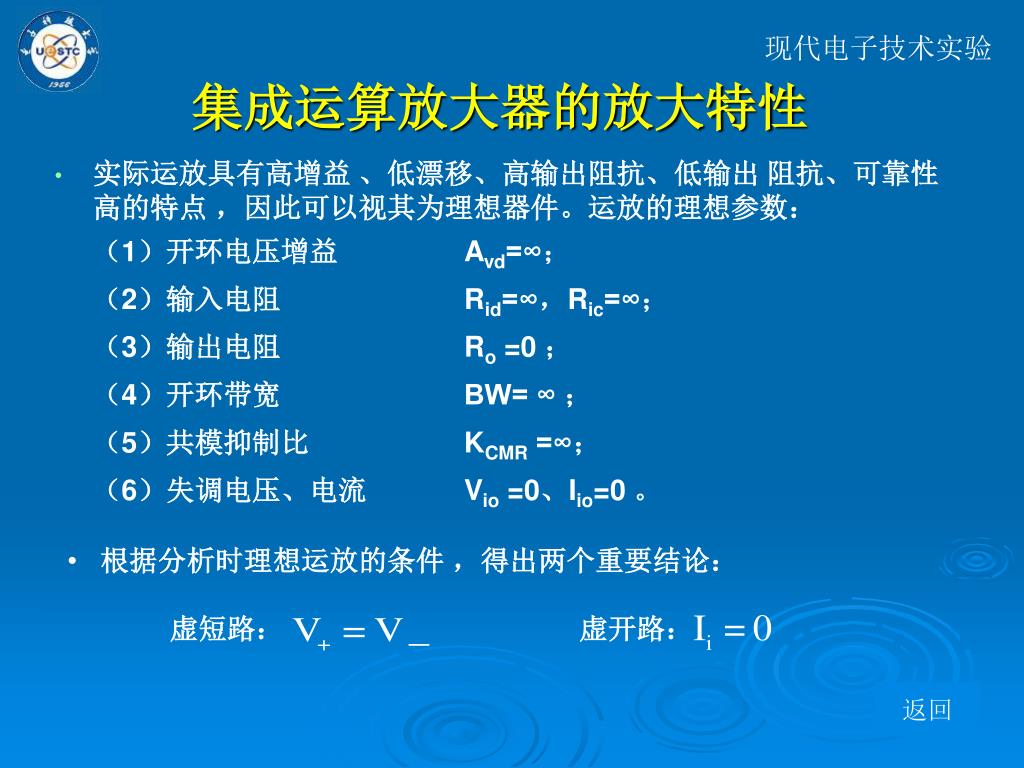

5. 现代电子技术实验 集成运算放大器的放大特性 • 实际运放具有高增益 、低漂移、高输出阻抗、低输出 阻抗、可靠性高的特点 ，因此可以视其为理想器件。运放的理想参数： （1）开环电压增益 Avd=∞； （2）输入电阻 Rid=∞，Ric=∞； （3）输出电阻 Ro =0 ； （4）开环带宽 BW= ∞ ； （5）共模抑制比 KCMR =∞； （6）失调电压、电流 Vio =0、Iio=0 。 • 根据分析时理想运放的条件 ，得出两个重要结论： 虚短路： 虚开路： 返回

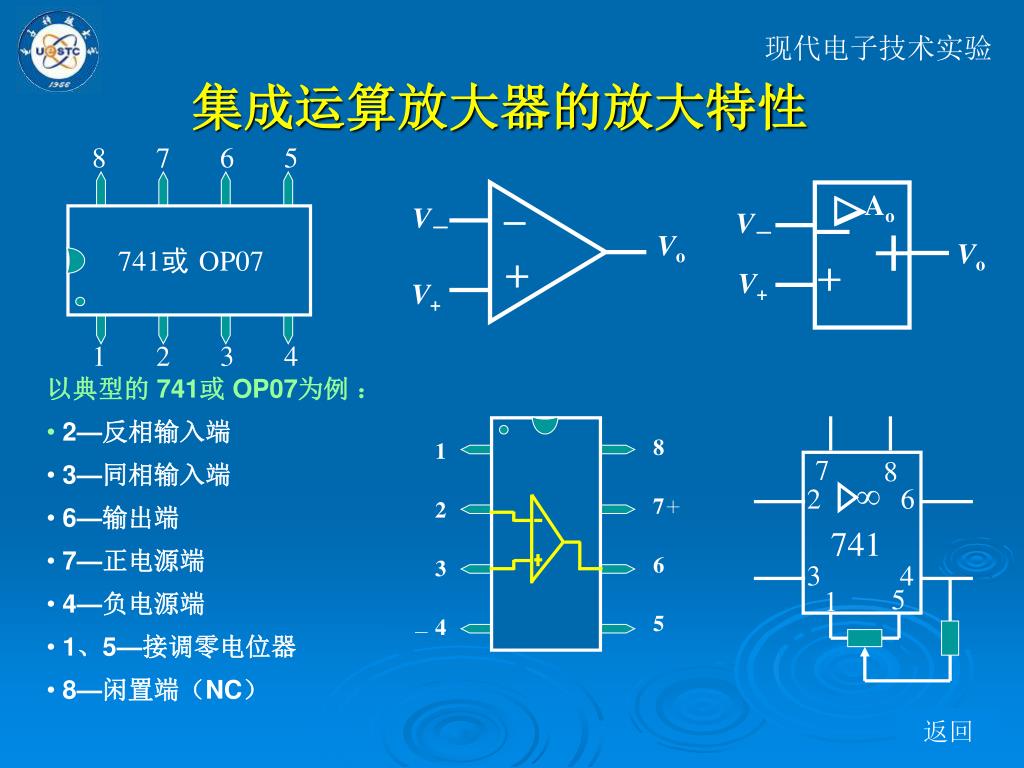

6. 8 7 6 5 Ao 741或OP07 － V－ ＋ Vo 7 8 ∞ 741 ＋ V+ 2 6 3 4 5 1 8 7 6 5 1 2 3 4 ＋  V－ － Vo － ＋ V+ 现代电子技术实验 集成运算放大器的放大特性 1 2 3 4 • 以典型的 741或 OP07为例 ： • 2—反相输入端 • 3—同相输入端 • 6—输出端 • 7—正电源端 • 4—负电源端 • 1、5—接调零电位器 • 8—闲置端（NC） 返回

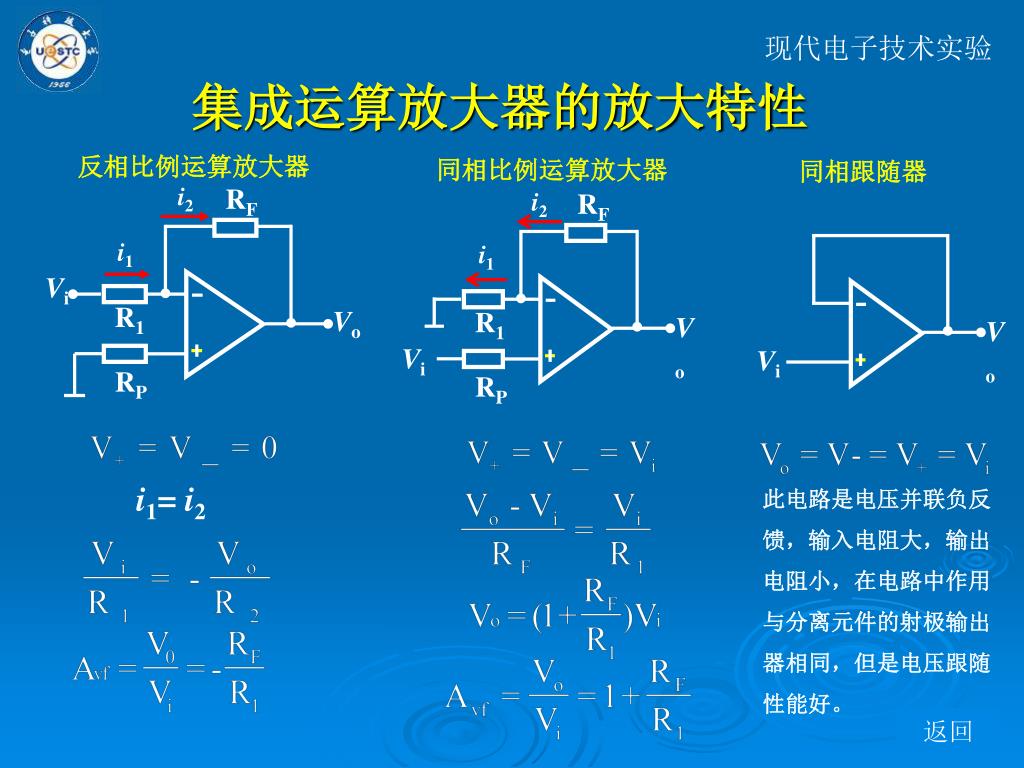

7. i2 RF i2 RF i1 i1 Vi R1 R1 Vo Vo Vo Vi Vi RP RP 此电路是电压并联负反馈，输入电阻大，输出电阻小，在电路中作用与分离元件的射极输出器相同，但是电压跟随性能好。 i1= i2 现代电子技术实验 集成运算放大器的放大特性 反相比例运算放大器 同相比例运算放大器 同相跟随器 返回

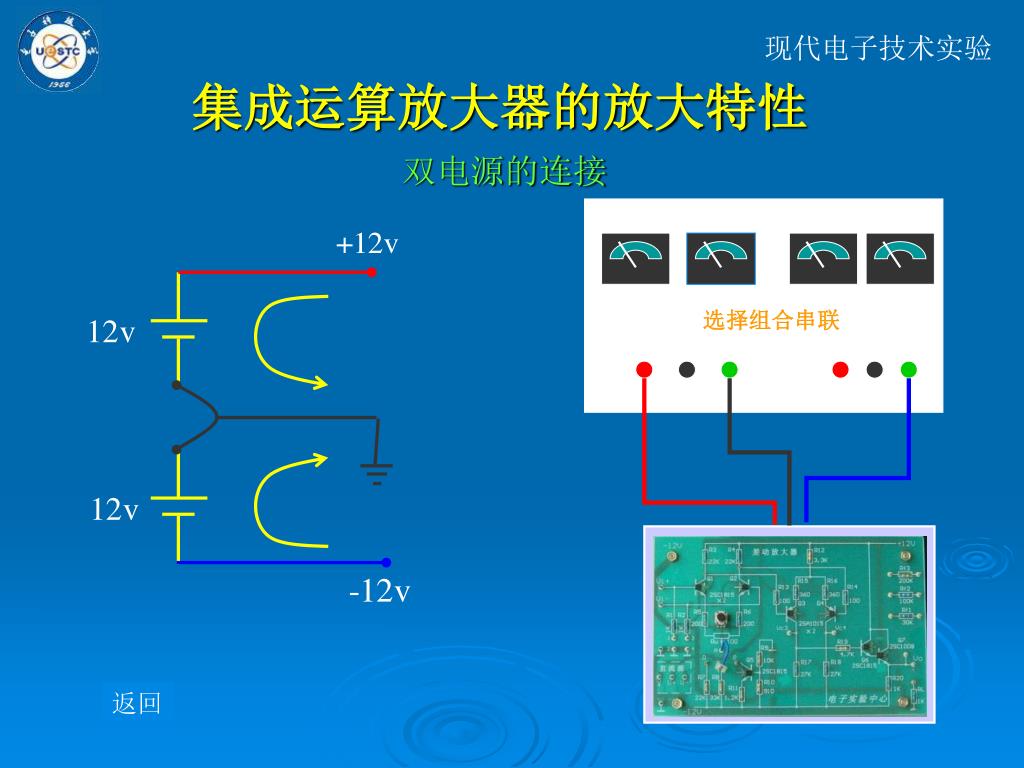

8. 现代电子技术实验 双电源的连接 集成运算放大器的放大特性 选择组合串联 返回

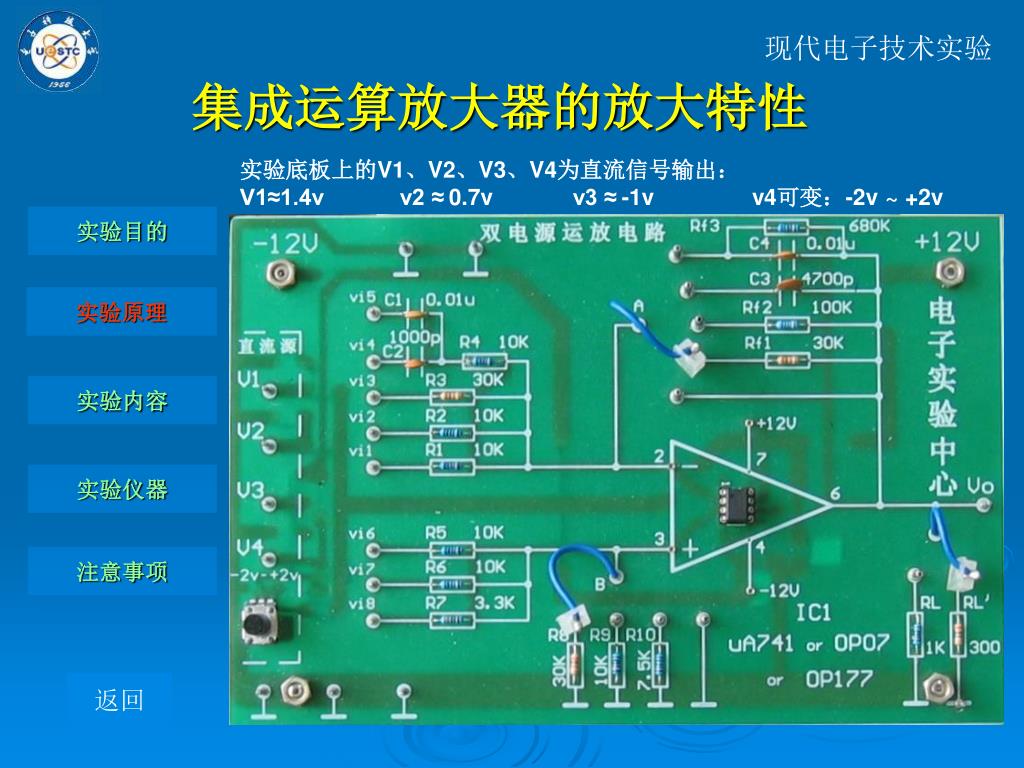

9. 现代电子技术实验 集成运算放大器的放大特性 实验底板上的V1、V2、V3、V4为直流信号输出： V1≈1.4v v2 ≈0.7v v3 ≈-1v v4可变：-2v ~ +2v 实验目的 实验原理 实验内容 实验仪器 注意事项 返回

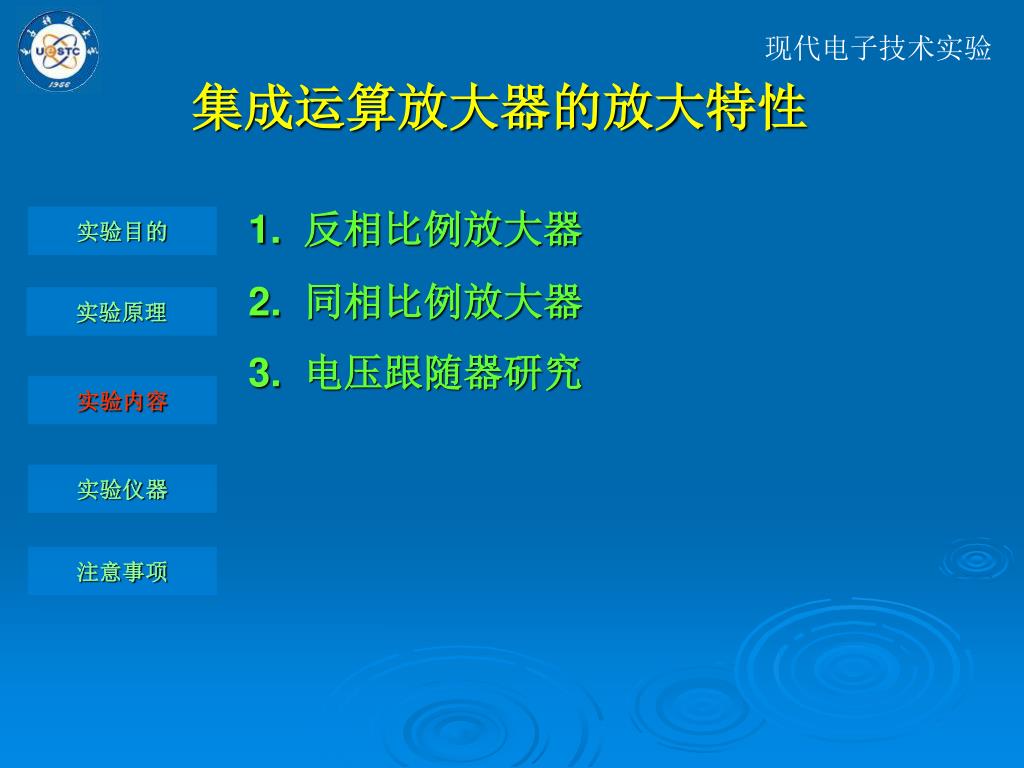

10. 现代电子技术实验 集成运算放大器的放大特性 1. 反相比例放大器 实验目的 2. 同相比例放大器 实验原理 3. 电压跟随器研究 实验内容 实验仪器 注意事项

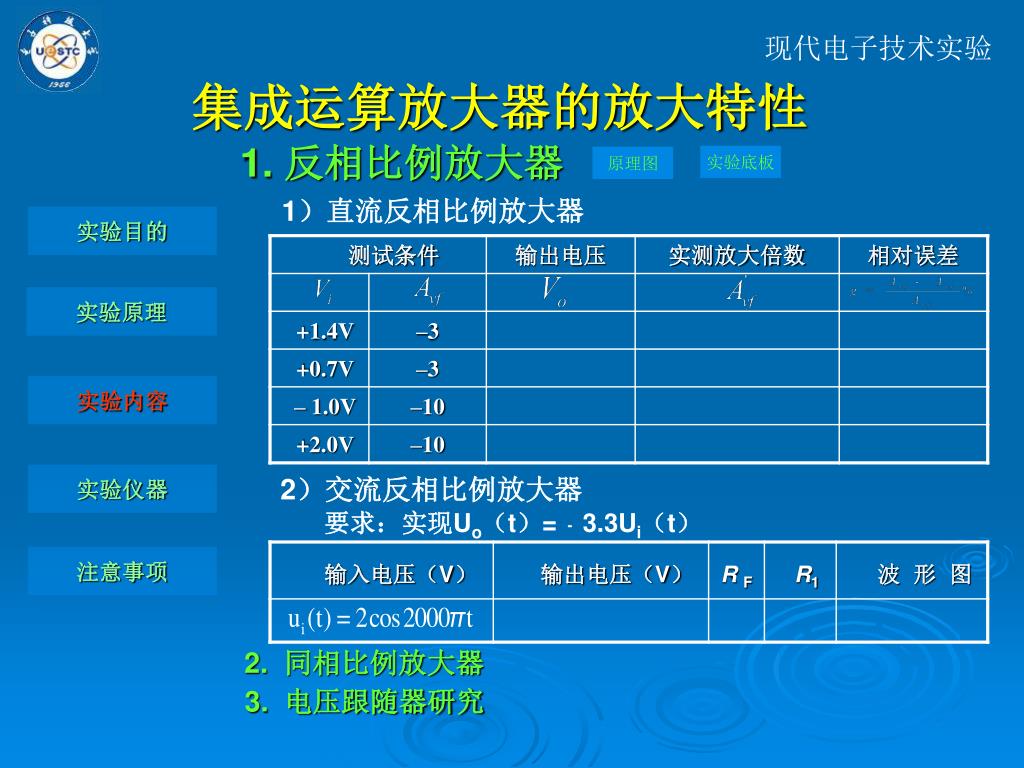

11. 现代电子技术实验 集成运算放大器的放大特性 1. 反相比例放大器 实验底板 原理图 1）直流反相比例放大器 实验目的 实验原理 实验内容 实验仪器 2）交流反相比例放大器 要求：实现Uo（t）=﹣3.3Ui（t） 注意事项 2. 同相比例放大器 3. 电压跟随器研究

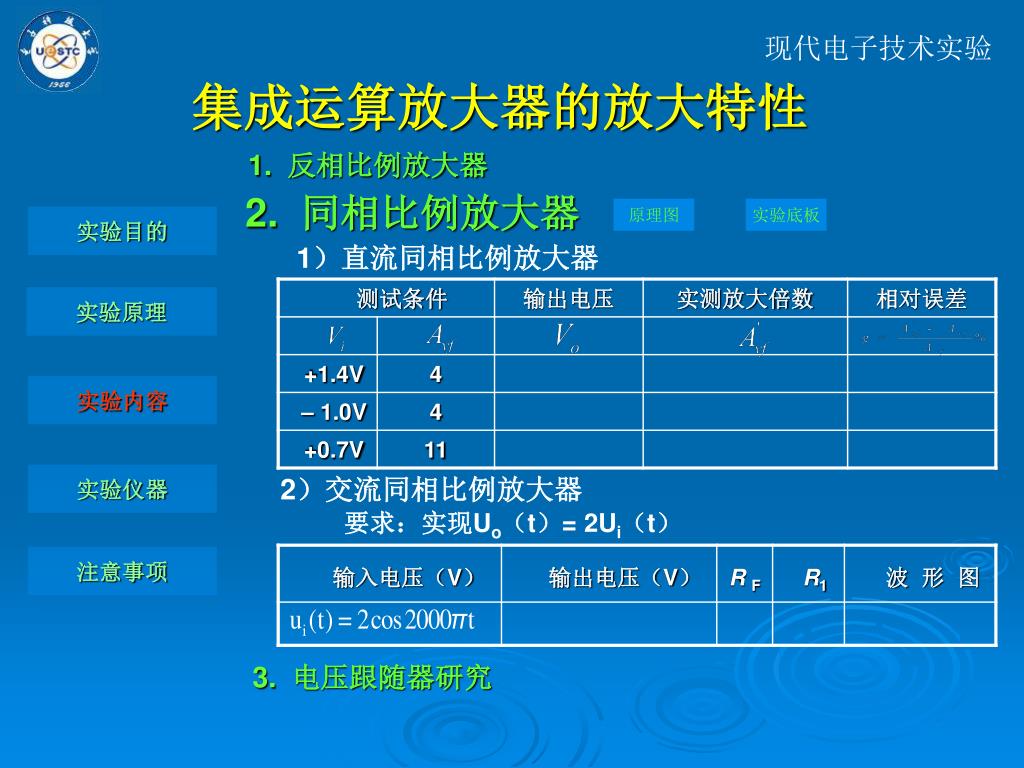

12. 现代电子技术实验 集成运算放大器的放大特性 1. 反相比例放大器 2. 同相比例放大器 原理图 实验底板 实验目的 1）直流同相比例放大器 实验原理 实验内容 实验仪器 2）交流同相比例放大器 要求：实现Uo（t）= 2Ui（t） 注意事项 3. 电压跟随器研究

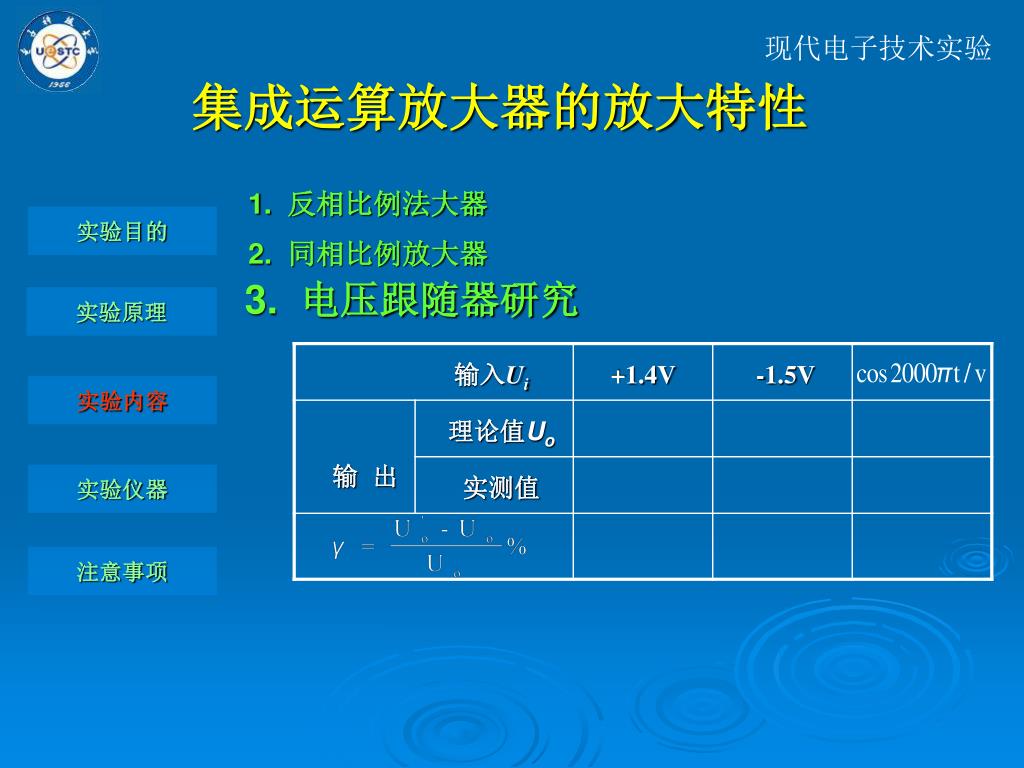

13. 现代电子技术实验 集成运算放大器的放大特性 1. 反相比例法大器 实验目的 2. 同相比例放大器 3. 电压跟随器研究 实验原理 实验内容 实验仪器 注意事项

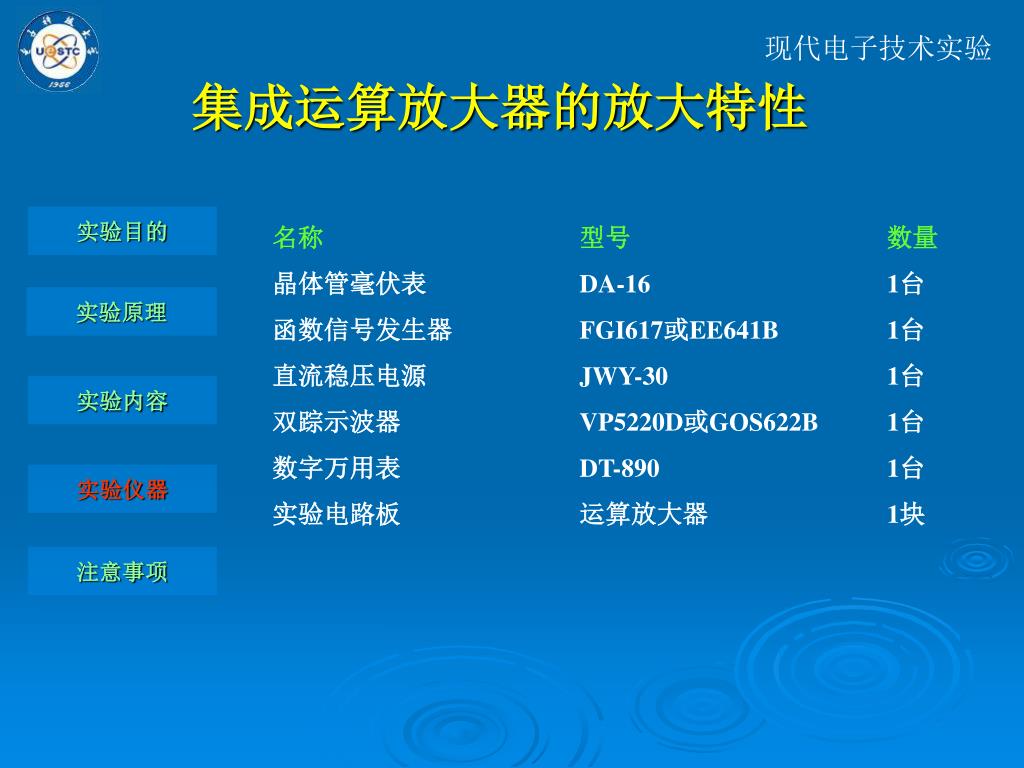

14. 现代电子技术实验 集成运算放大器的放大特性 实验目的 名称型号数量 晶体管毫伏表 DA-16 1台 函数信号发生器 FGI617或EE641B 1台 直流稳压电源 JWY-30 1台 双踪示波器 VP5220D或GOS622B 1台 数字万用表 DT-890 1台 实验电路板 运算放大器 1块 实验原理 实验内容 实验仪器 注意事项

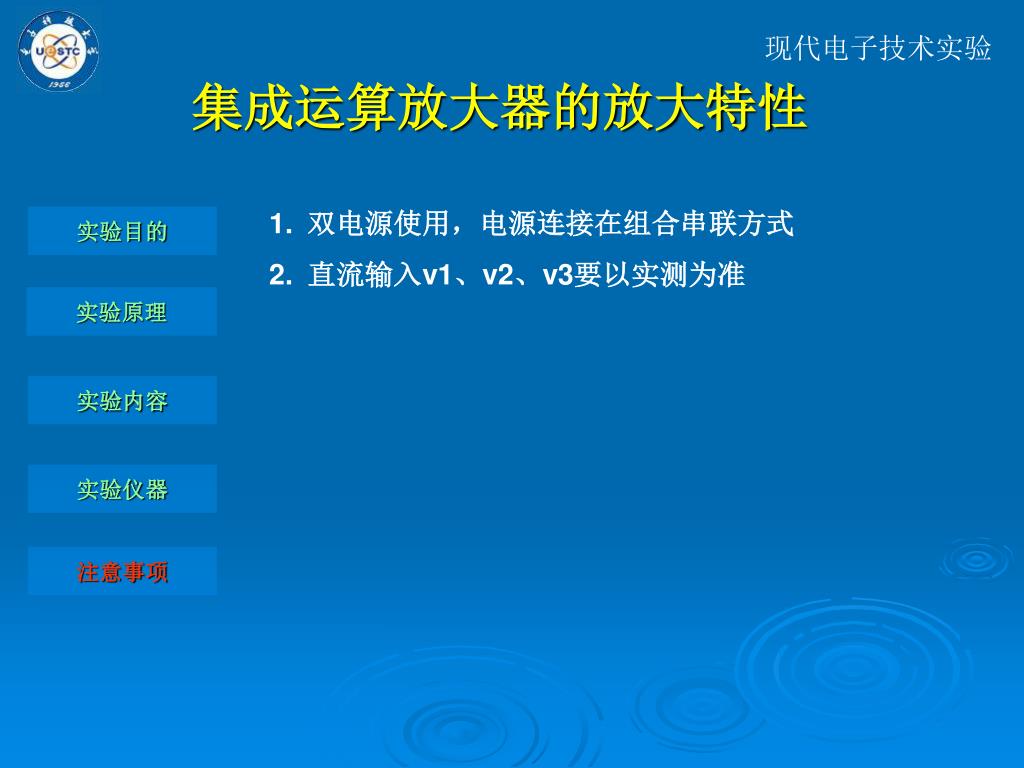

15. 现代电子技术实验 集成运算放大器的放大特性 • 双电源使用，电源连接在组合串联方式 • 直流输入v1、v2、v3要以实测为准 实验目的 实验原理 实验内容 实验仪器 注意事项
