  1. 反跳電子計測のための APD,プラスチックシンチレータ を用いた実験 P6 γ班 土屋優悟 増田周 水谷宗隆

  2. 実験目的 • MeV領域ガンマ線観測による宇宙未解決問題の解明 • ･超新星残骸での元素合成 • 不安定な同位体からの崩壊　→　MeVガンマ線 　元素合成の過程の解明 • ･宇宙線起源の問題 ガンマ線を作る加速粒子が電子か、陽子かを識別 ガンマ線がπ0中間子起源の場合、必ず約70MeVにピークを持つスペクトル → 陽子起源のガンマ線と確認できる。 陽子由来のγ 電子由来のγ GeV ⇒MeV領域のガンマ線からは重要な情報が 得られるため、感度の良い検出器の開発が 強く望まれている。

  3. 実際の観測 コンプトンガンマ線観測衛星 CGRO / COMPTEL 0.8MeV～30MeV フェルミガンマ線宇宙望遠鏡 FERMI / LAT 20MeV～300GeV

  4. コンプトン法を使った検出方法 ・散乱の起こる位置 ・反跳電子のエネルギー ・散乱ガンマ線の位置とエネルギー を測定できる。 ＜問題点＞ ガンマ線の到来方向に関して円周を決定することはできるが 電子の反跳方向に関する情報は失われているため 1光子に対してそれ以上の到来方向を知ることは不可能！

  5. 電子飛跡検出型コンプトンカメラ Electron Tracking Compton Camera（ETCC） • 散乱電子の方向とエネルギー • → Micro-TPC • (ガス検出器) • 反跳ガンマ線の位置とエネルギー • → シンチレータ位置検出器 • ⇒入射ガンマ線のエネルギーと • 到来方向も決定できる

  6. (10cm角TPCで)100keV以上の エネルギーを持つ反跳電子は TPC外へ e－

  7. 反跳電子をTPC内部の プラスチックシンチレータで吸収 e－ ’ 散乱ガンマ線 →無機シンチレータ(GSO) TPC シンチレータ光の読み出し →APD(Avalanche Photodiode) APD

  8. High Energy mode ETCC 30cm cubic TPC High Energy Mode High Energy Mode

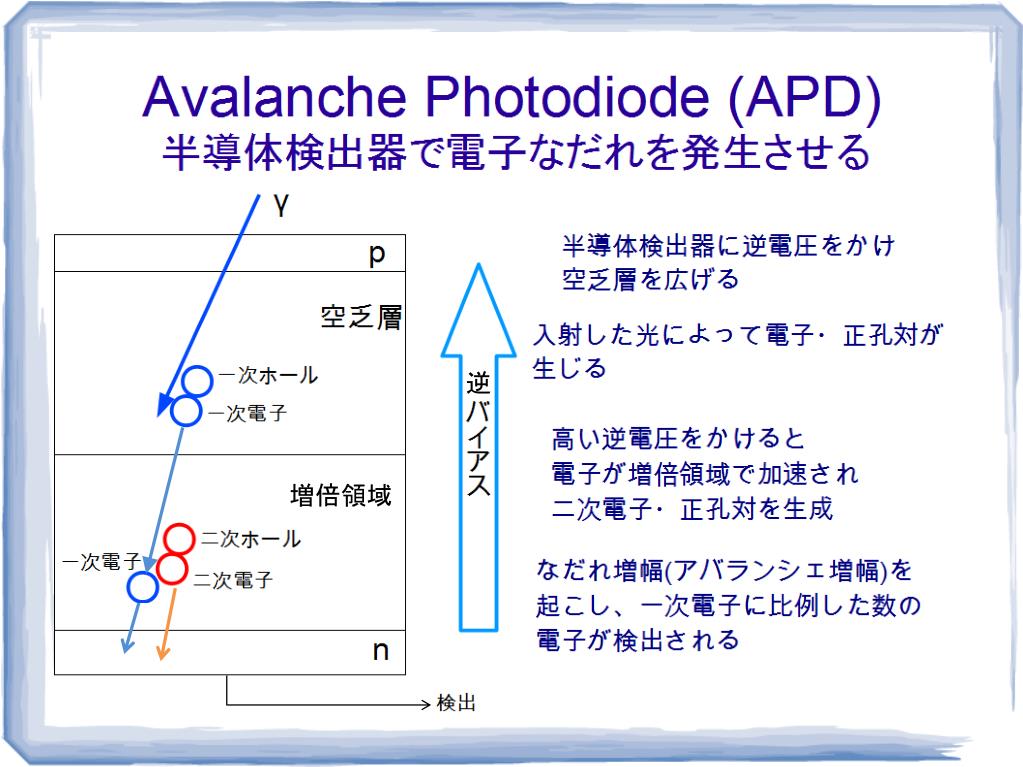

  9. 逆 増倍領域

  10. 実際のAPD 10cm 10mm×10mm 型番：浜松フォトニクス (S8664-1010) 倍増率：50 15.5cm

  11. PHADCの電圧校正 FunctionGeneratorからピーク電圧の決まった波形 を入力し、それに対するADC値を調べ、 校正曲線を作った。 (0.2789mV/ADC) 3 2 電圧 1 ＡＤＣ

  12. ブロックシーケンス 約1ms,1pF 0.5μs PreAMP Shaper VME(PC) APD Li F/F PHADC INPUT 0 UNI INPUT OUT GATE OUT 電荷有感型 Discriminator IN 400V VETO VIAS supply OUT RPV130 Lo F/F IN FIN1 Gate信号 OUT 1 Veto信号 STOP START START OUT OUT 5.7μs Gate Generator

  13. TIMING CHART threshold 1μs程度 0 Discri 1 0 5.7μs Gate 1 0 RPV Stop 1 0 Veto 140μsec 1

  14. オシロで見た実際の波形 APDからの信号 ２４１Ａｍ　 ｔｈ９０ｍＶ　 Ｇａｉｎ１．０×１００ Gate 信号 Gate 信号 350mV Veto 信号 Veto 信号 140μsec

  15. S/Nの改善 241Am(59.5keV)、109Cd(88.0keV) のピークは見えたが、 133Ba(31keV)、139Ce(33.4keV)、57Co(14.4keV) の低エネルギー帯のピークはノイズに埋もれて 見えなかった。

  16. S/Nの改善 その時点でのノイズは40mV(p-p)だった。 そこでそれらを見るためにさらにノイズを落とす ことにした。

  17. ノイズ落とし APDのグラウンドの強化 APDを入れた遮蔽箱を開け、中の接地面積を 増やしてグラウンドを取り直した。 ↑ノイズ落とし前裏面 ←ノイズ落とし前内部

  18. ノイズ落とし シールド線を入れてグラウンドの接地面積を増やした ↑ノイズ落とし後内部

  19. ノイズ落とし • 導線の接続のはんだ付け • 金属網での端子付近と同線の固定

  20. ノイズ落とし 133Ba グラウンドの強化によるノイズ落としをしたところ、 ノイズが20mV(p-p)まで落ちた。 再び測定するも30keV代のピークは見えなかった。

  21. ノイズ落とし前 バックグラウンド　th20mV GAIN10 Counts/sec V

  22. ノイズ落とし後 バックグラウンド th10mV GAIN10 Counts/sec V

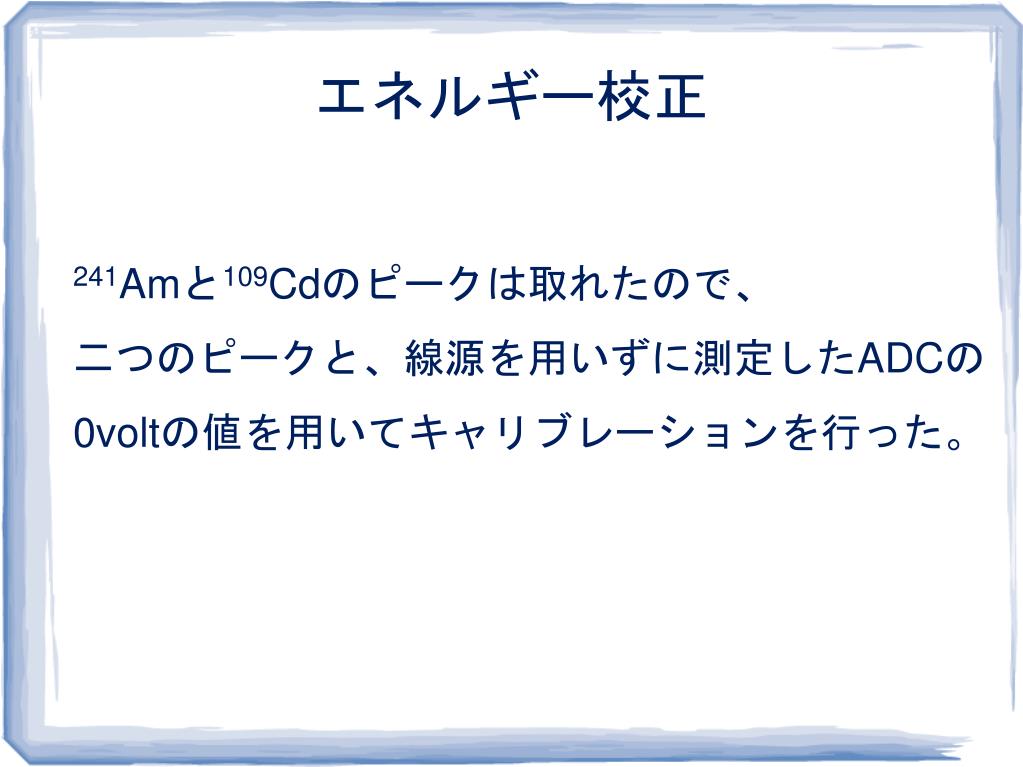

  23. エネルギー校正 241Amと109Cdのピークは取れたので、 二つのピークと、線源を用いずに測定したADCの 0voltの値を用いてキャリブレーションを行った。

  24. 241Amと109Cdの測定結果 Gain 1.0×100 Counts/sec Counts/sec Gain 0.5×20 Threshold20mV Am ADC 2300 ADC 550 Gain 1.0×100 Counts/sec Gain 0.5×20 Threshold 20mV 650 Counts/sec Cd 3300 ADC ADC

  25. キャリブレーション 求められた校正曲線 Gain0.5×20 keV ADC

  26. キャリブレーション 求められた校正曲線 Gain1.0×100 keV ADC

  27. キャリブレーション 241Am(counts/sec-keV)グラフ Counts/sec keV

  28. キャリブレーション 109Cd(counts/sec-keV)グラフ Counts/sec keV

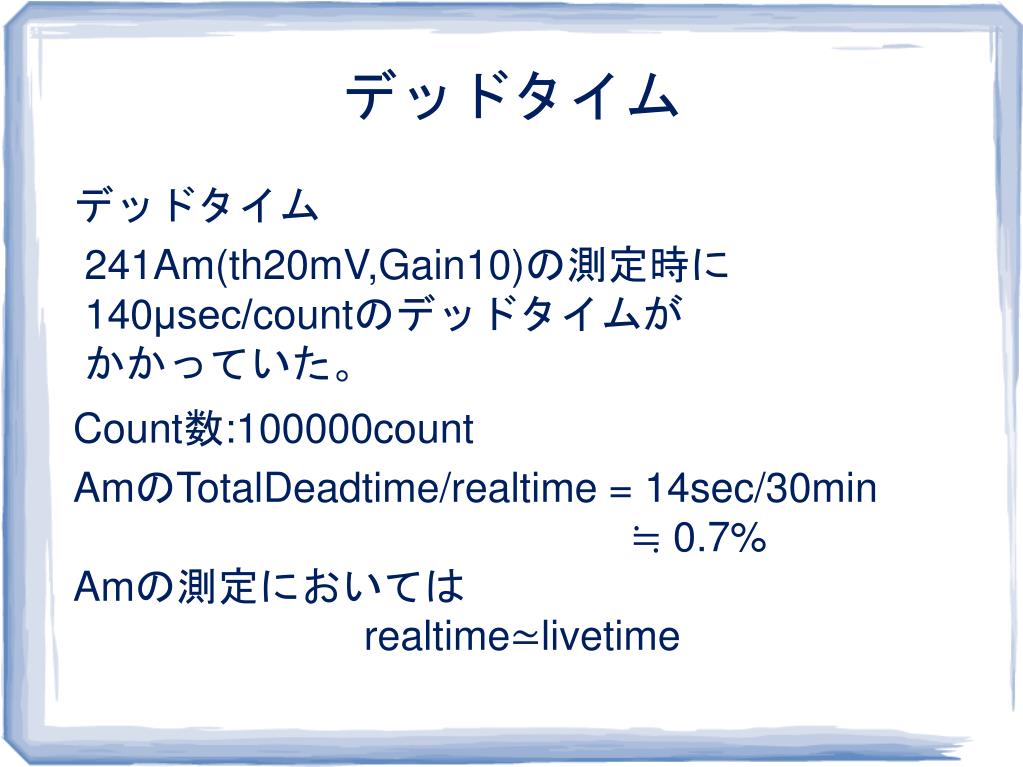

  29. デッドタイム デッドタイム 241Am(th20mV,Gain10)の測定時に 140μsec/countのデッドタイムが かかっていた。 Count数:100000count AmのTotalDeadtime/realtime = 14sec/30min ≒ 0.7% Amの測定においては realtime≃livetime

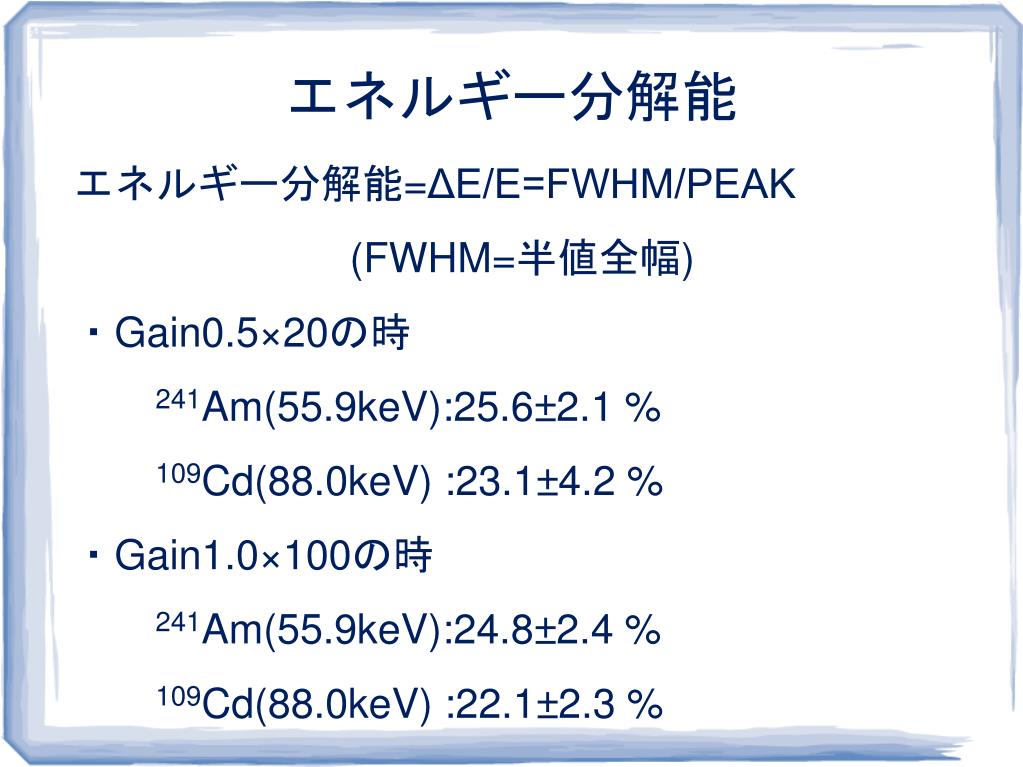

  30. エネルギー分解能 エネルギー分解能=ΔE/E=FWHM/PEAK (FWHM=半値全幅) ・Gain0.5×20の時 241Am(55.9keV):25.6±2.1 % 109Cd(88.0keV) :23.1±4.2 % ・Gain1.0×100の時 241Am(55.9keV):24.8±2.4 % 109Cd(88.0keV) :22.1±2.3 %

  31. エネルギー分解能 エネルギー分解能グラフ

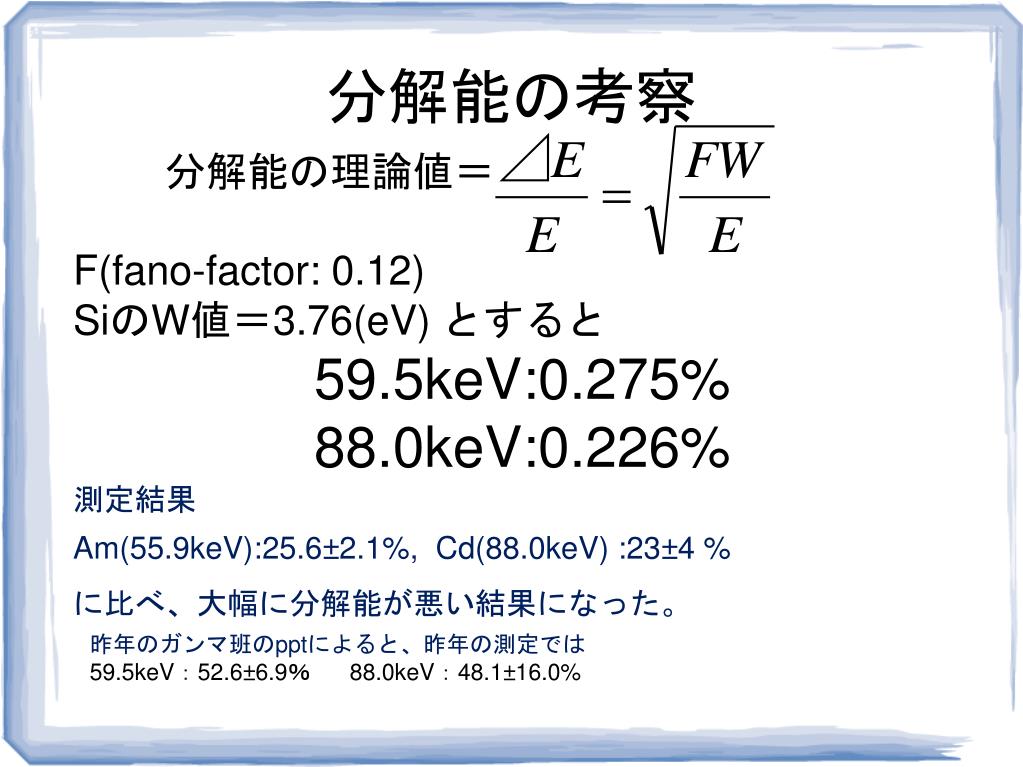

  32. 分解能の考察 分解能の理論値＝ F(fano-factor: 0.12) SiのW値＝3.76(eV) とすると 59.5keV:0.275% 88.0keV:0.226% 測定結果 Am(55.9keV):25.6±2.1%, Cd(88.0keV) :23±4 % に比べ、大幅に分解能が悪い結果になった。 昨年のガンマ班のpptによると、昨年の測定では 59.5keV：52.6±6.9％ 88.0keV：48.1±16.0%

  33. ステータス １０cm×1.5cm×1.5cm 透明/ファイバー無し 側面白塗装/ファイバー有り 全面白塗装/ファイバー有り

  34. プラスチックシンチレータ 1.5cm×1.5cm APDの光電面に光学グリスを塗り、プラスチックシンチレータと 接触させた 10cm テフロンテープ＋ 遮光用黒ビニールテープ

  35. プラスチックシンチレータ 実験装置の概観図

  36. プラスチックシンチレータ 鉛板を乗せた状態

  37. セットアップ概要図 source source source l=3cm プラスチック シンチレータ 鉛板 h=2.5cm h=5cm 遮蔽箱 APD

  38. ヒストグラム 90Sr,60Coを用いて測定を行い、ヒストグラム を作成した。 BGと比べてSr,Coでのcount rateが 明らかに変わった。

  39. ヒストグラム BGth160mV GAIN100 Counts/sec ADC

  40. ヒストグラム Sr th160mV GAIN100 Counts/sec ADC

  41. ヒストグラム Co th160mV GAIN100 Counts/sec ADC

  42. ヒストグラム 線源の位置による変化 Counts/sec keV

  43. デッドタイム デッドタイム Count数:100000count SrのTotalDeadtime/realtime= 14sec/20sec ≒ 70% realtime≠ livetime

  44. まとめ • APDを使ってAm等の線源を観測し、スペクトルを得た。 • ある程度ノイズを除くことができたが、109Cd,139Ceなど • の低エネルギー帯のピークを観測することはできなかっ • た。 • 241Am,109Cdのピークを元にキャリブレーションを行い、 • エネルギー分解能を求めた。 • Gain1.0×100 241Am(55.9keV):24.8±2.4 % • 109Cd(88.0keV) :22.1±2.3 % • さらなる分解能の改善が必要。 • プラスチックシンチレーターの接続や遮光をした。 • プラスチックシンチレータをAPDにつなぎ、Srなど • のベータ線源を観測した。位置に依存する適当な変化 • が見られた。

  45. 今後の展望 • ノイズの原因究明 • Shaper以前のADCもしくはPreAmpでのノイズを落とす • プラスチックシンチレーターの比較 • 他の種類のプラシンでも計測をし性能を比較してみる • プラシンの分解能を調べる。
