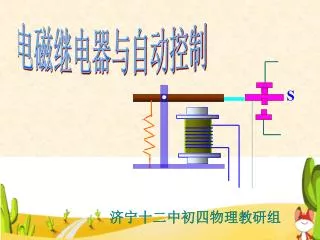

  1. S 电磁继电器与自动控制 济宁十二中初四物理教研组

  2. 二、课题引入 在生活中我们经常看到一些大型机器在工作，而它们的电流可达几十、上百安，直接来控制或操作是很危险的，那怎么才能控制这些强大的电流？

  3. S 电磁继电器的结构及部件作用 A B C 请在图上的对应位置写上各部件的中文名称

  4. 静触点 电磁铁 衔铁 S 返回弹簧 动触点 电磁继电器的结构及部件作用 构造 A B C 主要部分的作用： 电磁铁：通电时产生磁性，吸下衔铁 衔铁：和动触点组成一个绕支点转动的杠杆，带动动触点上下运动 返回弹簧：电磁铁磁性消失时，带动衔铁弹离电磁铁 触点：相当于被控制电路的开关(A、C静触点，B：动触点）

  5. 水位自动报警器工作原理

  6. 阅读J2413演示电磁继电器使用说明书，回答以下问题阅读J2413演示电磁继电器使用说明书，回答以下问题 1、请在图上的对应位置写上各部件的中文名称 2、在工作原理叙述中，提到了通电产生磁性，吸下衔铁，这是应用了物理学知识（填序号）A、磁化 B、同名磁极互相排斥 C、异名磁极互相吸引。 3、演示电磁继电器正常工作时，线圈两端的电压为，该演示电磁继电器（选填“能”或“不能”）用来控制家庭电路中所接用电器的工作。

  7. 电磁继电器的控制作用 闭合开关K，电磁继电器开始工作，衔铁被电磁铁吸引，接通高压工作电路，电动机开始工作，灯泡L熄灭.当断开开关K时，电磁继电器停止工作，灯泡L发光.

  8. 电磁继电器工作过程演示

  9. 绿灯 S 红灯 活动2：学习使用电磁继电器 1、连接控制电路 2、连接工作电路 工作原理 利用控制电路开关控制电磁铁的磁性的有无，吸放衔铁带动触点控制工作电路 电磁继电器起到开关的作用

  10. 应用： 活动3：安装模拟水位自动报警器 水 电源 电源

  11. 试分析其工作过程

  12. 闭目回放 本节课我学到了------ 学习小窍门：反馈是学习的升华

  13. 课堂小结 • 电磁继电器的构造 • 利用电磁继电器可以实现 （1）远距离操纵　　 （2）自动控制 （3）安全报警 ……

  14. 他山之石 可以攻玉 在学习过程中，希望大家可以查阅更多的资料，这样做本身，就是增长知识的过程。下面是提供给同学们的一些资料来源： 1、中国科学技术协会网址：webmaster@cpst.net.cn 2、http://www.51dz.com 3、在百度等搜索引擎在输入“电磁继电器” 4、 http:// www.dianzinet.com

  15. 10.(04北京海淀）某同学利用PTC电阻设计了一个“过热自动报警电路”：将PTC电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响。请帮他将图中的电路连接完整。 （ PTC：一种新型半导体陶瓷材料，低于某一温度（居里点温度），其电阻值随温度升高而减小，高于这个温度时，电阻随温度升高而增大）

  16. PTC电阻 如图PTC电阻 指示灯 警铃 警铃 指示灯 再看一遍原题

  17. 作 业 1.请设计一个利用电磁继电器实现自 　动控制或报警器的装置，画出它的 　原理图，并将其工作原理写下来。 2.课本P91第1题及对应”同步练习与检测”的练习题
