  1. 介绍一本驱动入门书 适合初涉设备 驱动程序的 开发人员

  2. 驱动开发工具选择 方法二 方法 一 Visual C++ 寄生 难！ DRIVERSTUDIO DDK WINDRIVER

  3. PCI驱动模块 硬件访问 开发PCI驱动主要解决三个问题： 1。硬件访问 2。中断处理 3。DMA传输 采用IO通信对硬件进行访问。KIoRegister KMemoryRegister等类 对中断进行响应、处理。KInterrupt DMA DMA初始化DMA传输控制等。KdmaAdapter 中断处理

  4. 第四步：应用软件开发 采用Win32 API函数和驱动程序建立联系， 实现上层应用软件的相应功能。常用访问硬件 的API函数有： CreatFile( )：打开驱动程序，获取设备句柄 ReadFile( )：获取数据 WriteFile( )：向设备写数据 ControlIoDevice( )：实现与外围设备之间的读写操作 CloseFile( )：关闭设备

  5. Graphical Programming 应用软件开发工具选择 MFC+API LabWindows/CVI

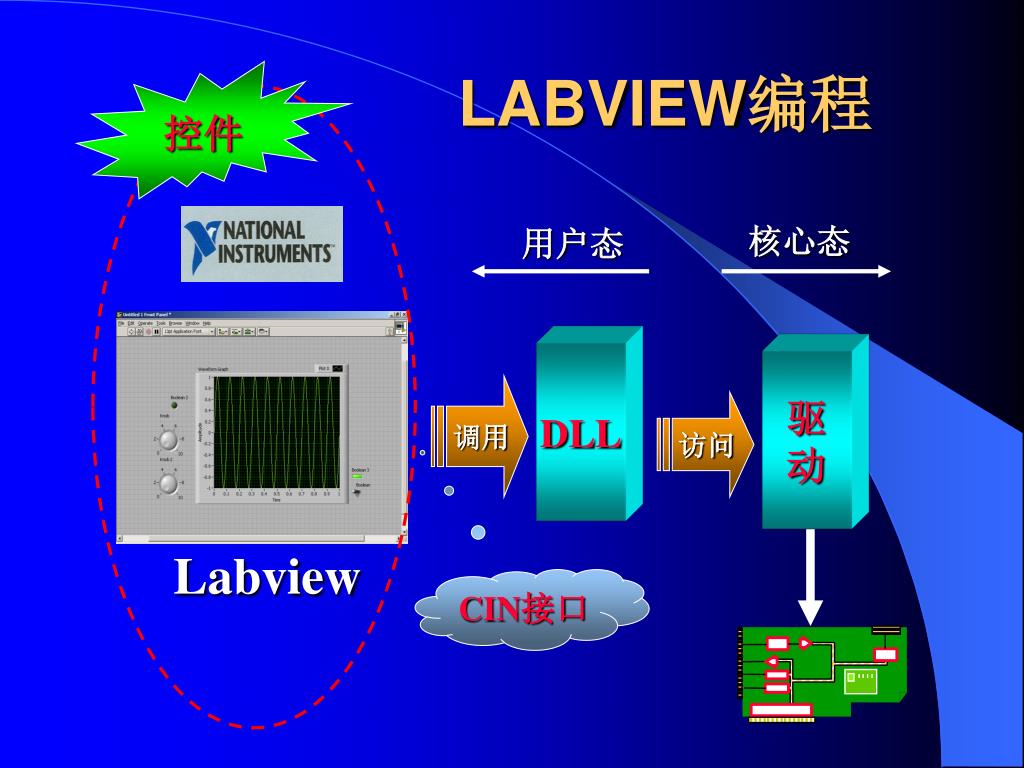

  6. 控件 LABVIEW编程 核心态 用户态 DLL 驱 动 调用 访问 Labview CIN接口

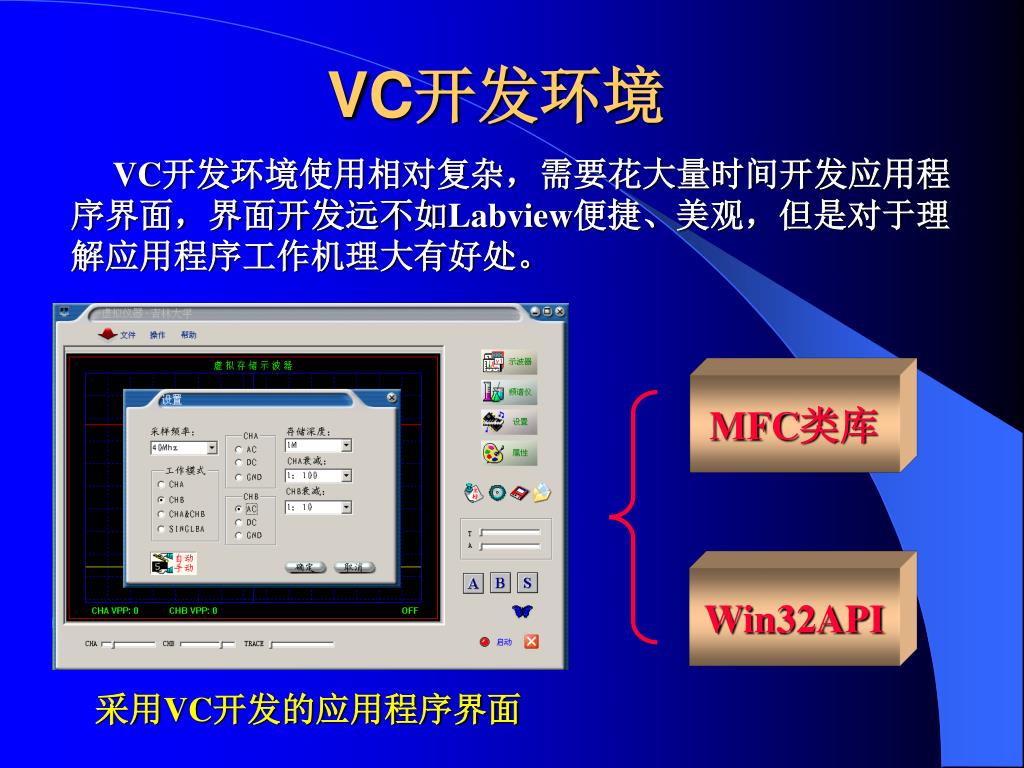

  7. VC开发环境 VC开发环境使用相对复杂，需要花大量时间开发应用程序界面，界面开发远不如Labview便捷、美观，但是对于理解应用程序工作机理大有好处。 MFC类库 Win32API 采用VC开发的应用程序界面

  8. 小结 在这儿我只是给了大家一个开发PCI过程的思路，该做些什么事情？该学些什么东西？该采用哪些开发工具？而一些更具体、更细节的东西需要大家自己努力去学习。一个PCI控制器的英文资料就有300多页，学习PCI协议就得看一本书，所以，开发PCI设备最重要的应该还是大家对开发接口设备的热爱和兴趣！只有 这样，才能不断的克服你所遇到的所有困难。

  9. 四、实例介绍

  10. PCI总线开发实例介绍 我曾经采用PLX公司生产的PCI9054总线控制器 和CPLD实现了基于PCI总线的高速数据采集系统， 系统采用主控DMA传输方式将采集数据存入PC， 并动态显示，测试结果良好。 驱动程序采用康柏公司提供的DriverStudio开发 工具包，上层应用软件采用VC++6.0开发环境，使用 MFC类库和API结合的方法成功的访问了硬件。

  11. 系统解决方案 PCI BUS 信号 调理 数据 转换 存储 单元 逻辑控制单元

  12. 基于PCI总线的数据采集卡 测试卡

  13. PCI采集系统PCB

  14. 上层应用软件 VC++6.0 开发 显示区 操作区 参数设定

  15. 测试效果 测试的波形上有干扰存在，所以在设计PC机板卡的时候一定要考虑机箱内部干扰

  16. 注意接口尺寸 B面元件面 一面共62根金手指 Protel中有标准封装

  17. 总结 PCI总线是当今计算机上最先进的总线，其局部总线的思想结束了I/O总线时代！开发PCI总线设备一定要开发总线驱 动程序，最先进的驱动模型是WDM，上 层应用软件访问硬件设备可以通过Window 提供的API函数，不管是采用Labview或 者是VC开发工具，API函数是必需的！设计开发PCI总线设备最重要的是信心和兴趣！
