statut de codalema nancay au 23 10 06

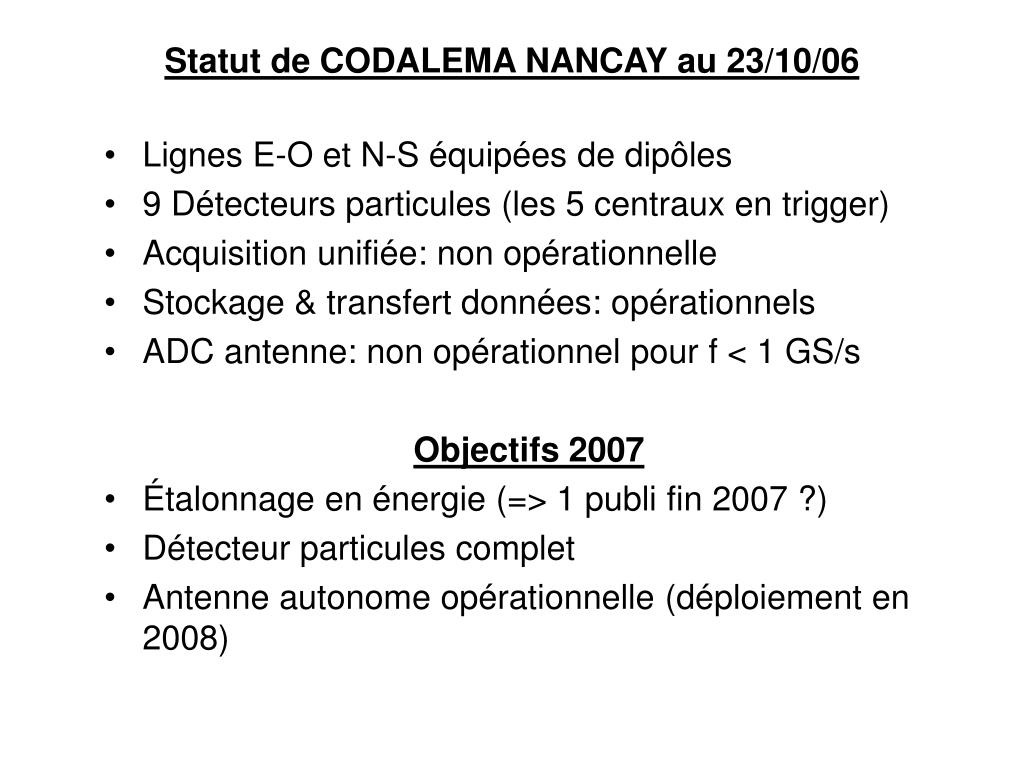

Statut de CODALEMA NANCAY au 23/10/06
  • Lignes E-O et N-S équipées de dipôles
  • 9 Détecteurs particules (les 5 centraux en trigger)
  • Acquisition unifiée: non opérationnelle
  • Stockage & transfert données: opérationnels
  • ADC antenne: non opérationnel pour f < 1 GS/s

Objectifs 2007

  • Étalonnage en énergie (=> 1 publi fin 2007 ?)
  • Détecteur particules complet
  • Antenne autonome opérationnelle (déploiement en 2008)
migration des scopes lecroy 8 bits vers les adc matacq 12 bits
Migration des scopes Lecroy (8 bits) vers les ADC Matacq (12 bits)

1ier semestre 2006: 1 Gs/s

(configuration standard des cartes)

Conclusion

  • Profondeur: trop faible de 2.5 ms (2500 samples) pour la ligne d’antennes de 600m (TOF onde & câble)
  • Bruit: OK
slide6
Juillet-Août 2006: 400 Ms/s

(modification soft des cartes)

Conclusion

  • Profondeur: adéquate de 6.25 ms
  • Après filtrage 40-70 MHz sur la forme d’onde: apparition de transitoires du au décalage de temps sur la mémoire

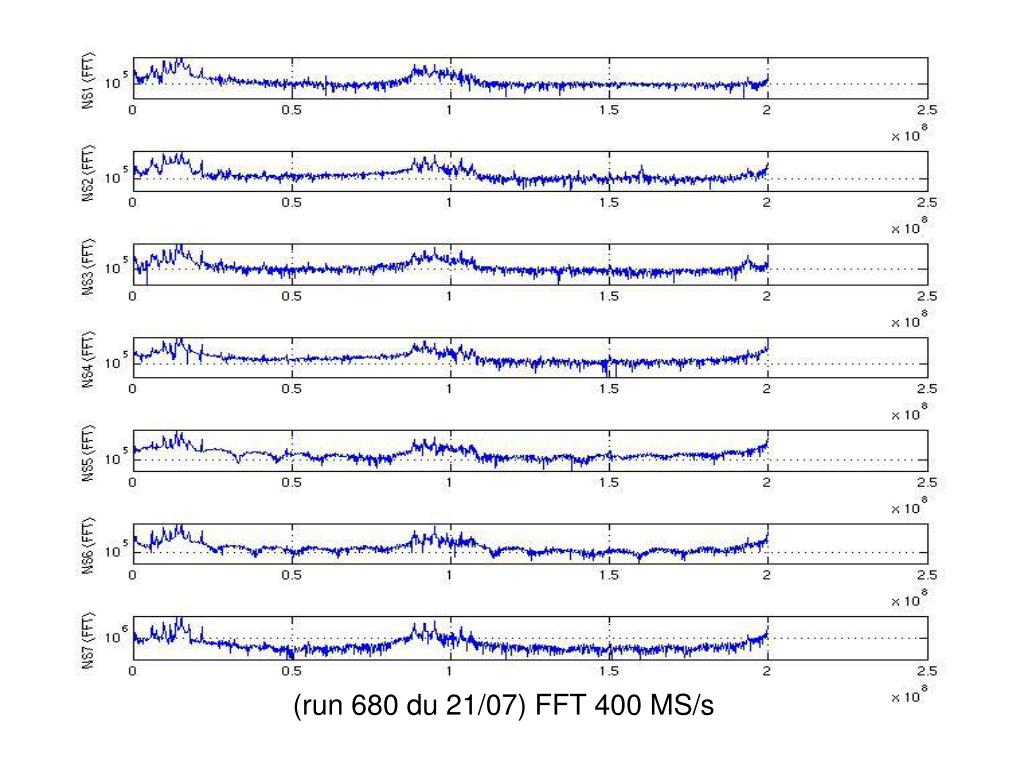

  • Spectre en fréq: apparitions intermittentes de bosses de chameaux
  • Bruit: (400 MHz) légèrement > (1GHz) (ms eu des difficultés à l évaluer)
slide9
Automne 2006: 500 Ms/s

(modification hard des cartes)

Conclusion

  • Après filtrage 40-70 MHz sur la forme d’onde: disparition des transitoires du au décalage de temps sur la mémoire
  • Spectre en fréq.: apparitions très fréquentes de bosses de chameaux
  • Ms Bruit (500 MHz) < Bruit (400 MHz) (ms à confirmer)
slide12

1 GS/s

(plancher: 1 bit = 250 mV)

NS1 NS2 NS3 NS4 NS5 NS6 NS7 L4 L2 L0 L1 L3 D32 D98O D98N

400 MS/s

NS1 NS2 NS3 NS4 NS5 NS6 NS7 EO1 EO2 EO3 EO4 EO5 EO6 EO7 POLN POLO

sbruit (V)

500 MS/s

NS1 NS2 NS3 NS4 NS5 NS6 NS7 EO1 EO2 EO3 EO4 EO5 EO6 EO7 POLN POLO

anr prg 2006 2008 590 ke

Cross Calibration (event by event) of the energy with a particle detector around 1017 eV

projection of the method in stand alone mode at 1018 eV

ANR Prg 2006-2008 = 590 KE

7 Labo (3 IN2P3, 3 INSU, 1 Privé)

Chemin Est-Ouest

Axe Nord-Sud de l’Hélio.

Config. en évolution

tape nov 2005 r seau c bl objectifs r glage assurer la physique

Log: 8

Dip: 8

Scint: 5

600 m

DAM

600 m

Étape (Nov. 2005): réseau câbléObjectifs: réglage + assurer la physique

Pour des raisons d’efficacité

Chemin Est-Ouest

Axe Nord-Sud nouveau

tape nov 2006 r seau c bl objectifs tous les scintillateurs pour cross calibration en nergie

Dip autonomes

DAM

Log: 8

Dip: 8

Scint: 5

400 m

400 m

Étape (Nov. 2006): réseau câbléObjectifs: tous les scintillateurs pour cross-calibration en énergie

600 m

600 m

slide16
Étape Nov. 2007: réseau étendu dipôles autonomes + pas variableObjectif: scanner à toutes les échelles d énergie

EXTENTION

Vers le SUD

Pas de réseau

à déterminer

Dip autonomes

slide17

Dip autonomes

Dip autonomes

Dip autonomes

Dip autonomes

Dip autonomes

Op. fin Oct. 2005

SET UP

1 km X 1 km

Evoluera certainement

au cours du temps

Dip autonomes

400 m X 400 m

Ant. Log

Sur l’axe est-Ouest
