  1. 第四章电路探秘复习 八年级 科学组

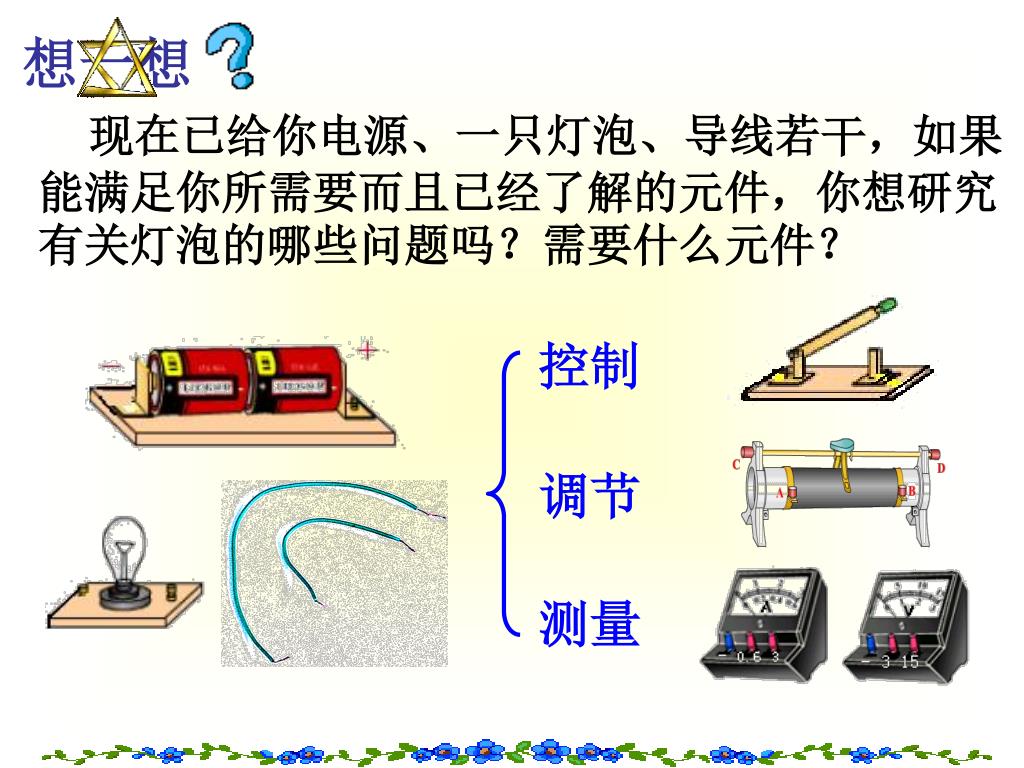

  2. 控制 调节 测量 想一想 现在已给你电源、一只灯泡、导线若干，如果能满足你所需要而且已经了解的元件，你想研究有关灯泡的哪些问题吗？需要什么元件？

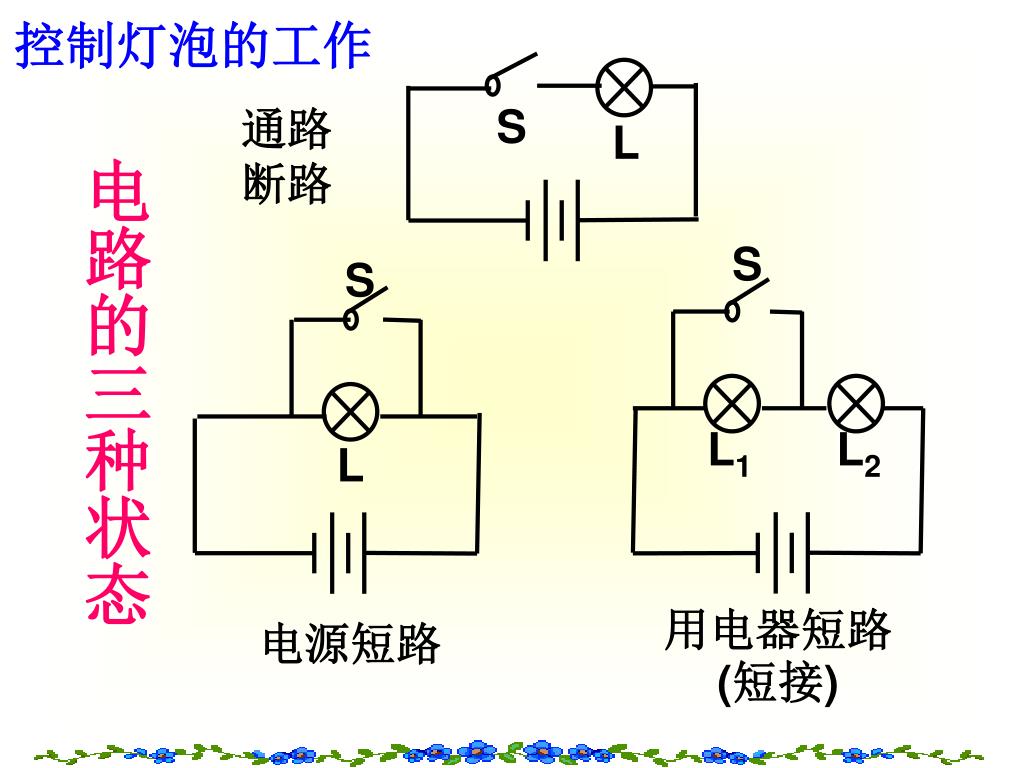

  3. S L S S L1 L2 L 控制灯泡的工作 通路 断路 电路的三种状态 用电器短路(短接) 电源短路

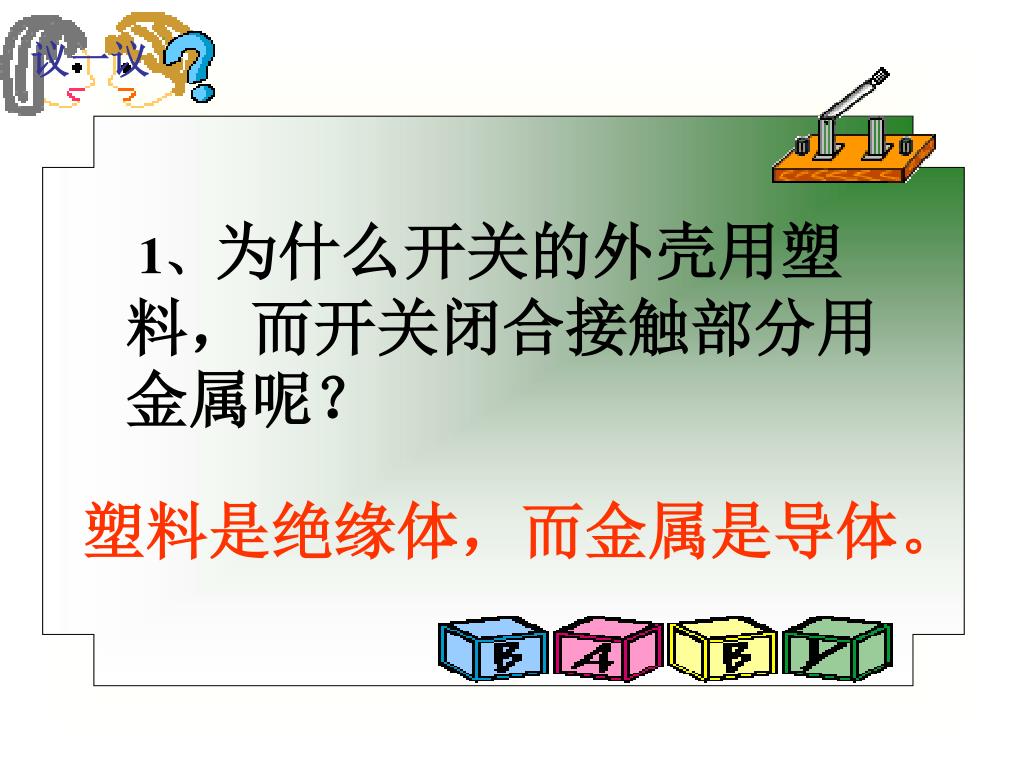

  4. 议一议 1、为什么开关的外壳用塑料，而开关闭合接触部分用金属呢？ 塑料是绝缘体，而金属是导体。

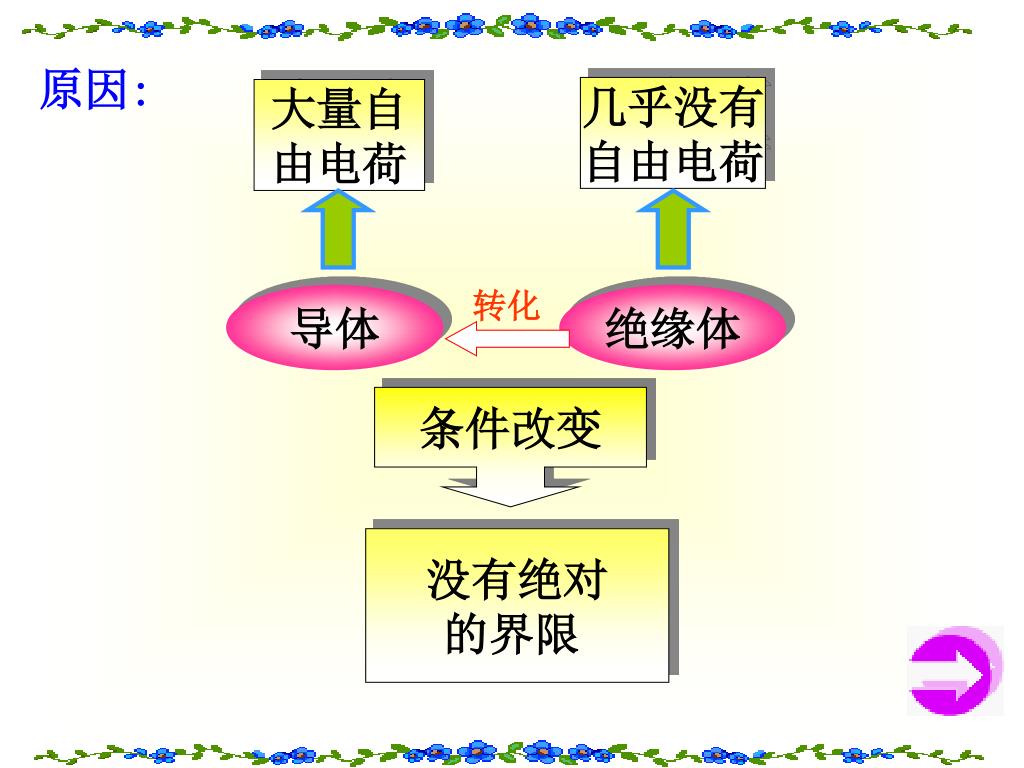

  5. 几乎没有 自由电荷 大量自 由电荷 原因: 转化 导体 绝缘体 条件改变 没有绝对 的界限

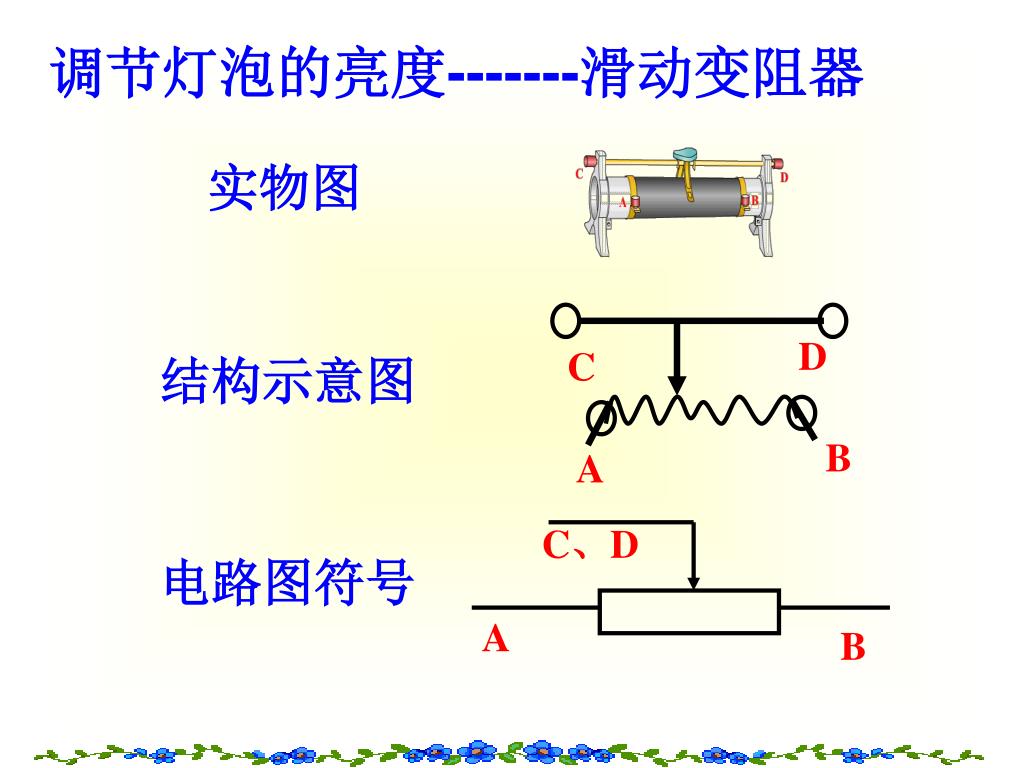

  6. C、D A B D C B A 调节灯泡的亮度-------滑动变阻器 实物图 结构示意图 电路图符号

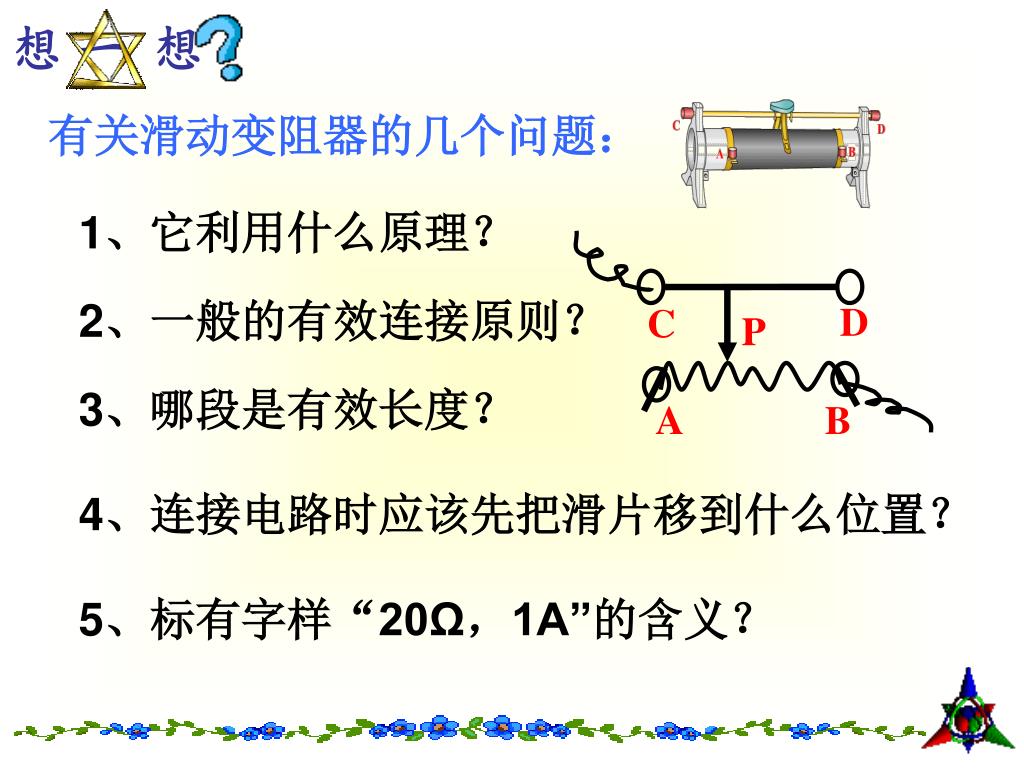

  7. D C P A B 想 一 想 有关滑动变阻器的几个问题： 1、它利用什么原理？ 2、一般的有效连接原则？ 3、哪段是有效长度？ 4、连接电路时应该先把滑片移到什么位置？ 5、标有字样“20Ω，1A”的含义？

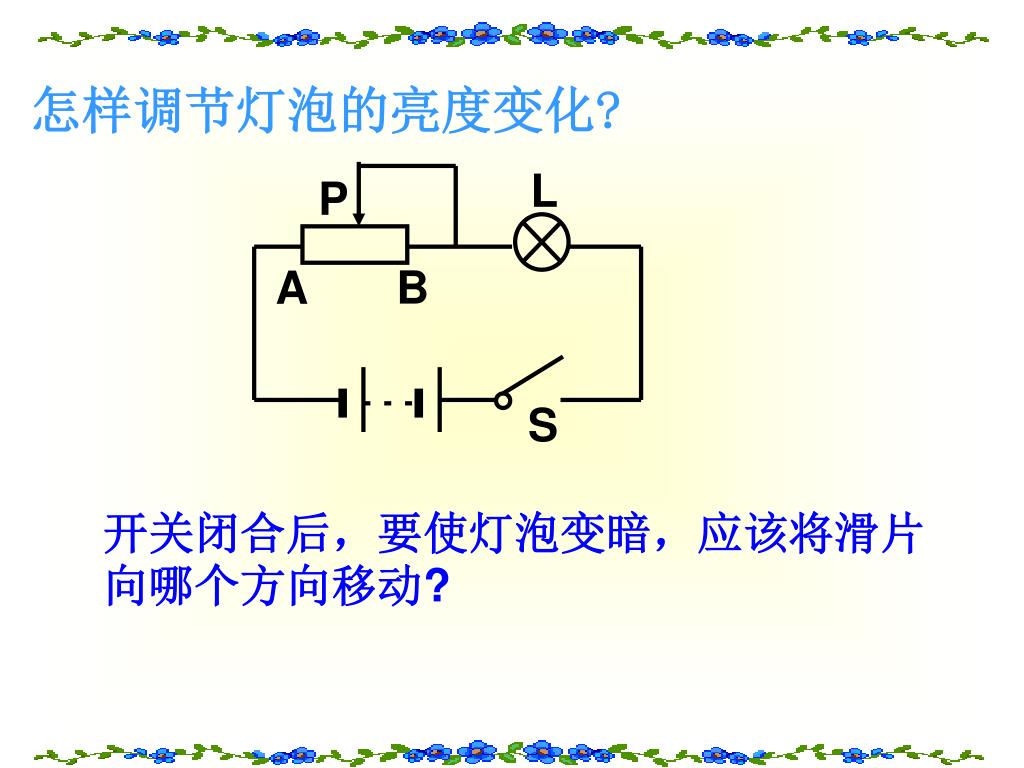

  8. 怎样调节灯泡的亮度变化? L P B A S 开关闭合后，要使灯泡变暗，应该将滑片向哪个方向移动?

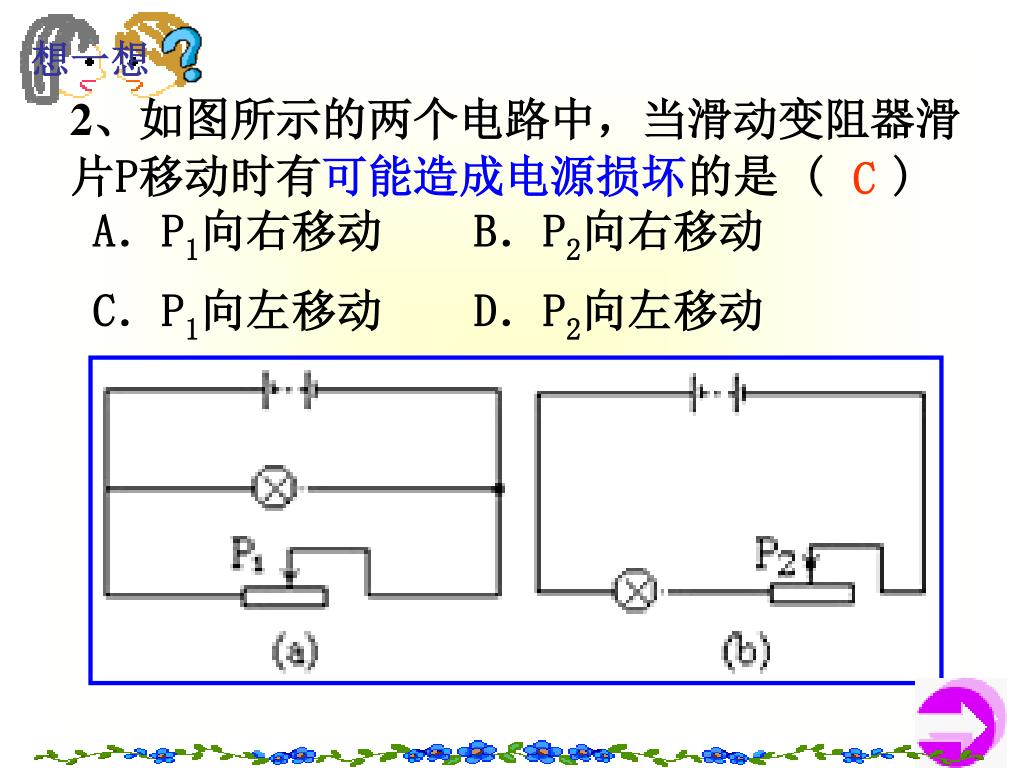

  9. 想一想 2、如图所示的两个电路中，当滑动变阻器滑片P移动时有可能造成电源损坏的是 ( ) A．P1向右移动 B．P2向右移动 C．P1向左移动 D．P2向左移动 C

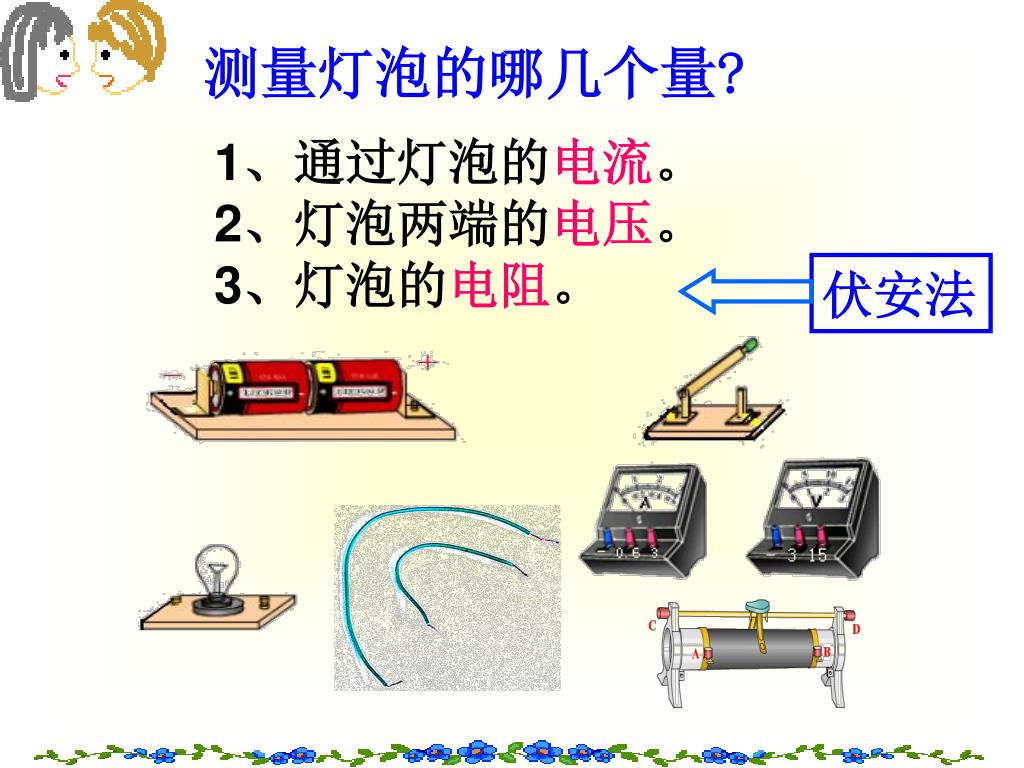

  10. 伏安法 测量灯泡的哪几个量? 1、通过灯泡的电流。 2、灯泡两端的电压。 3、灯泡的电阻。

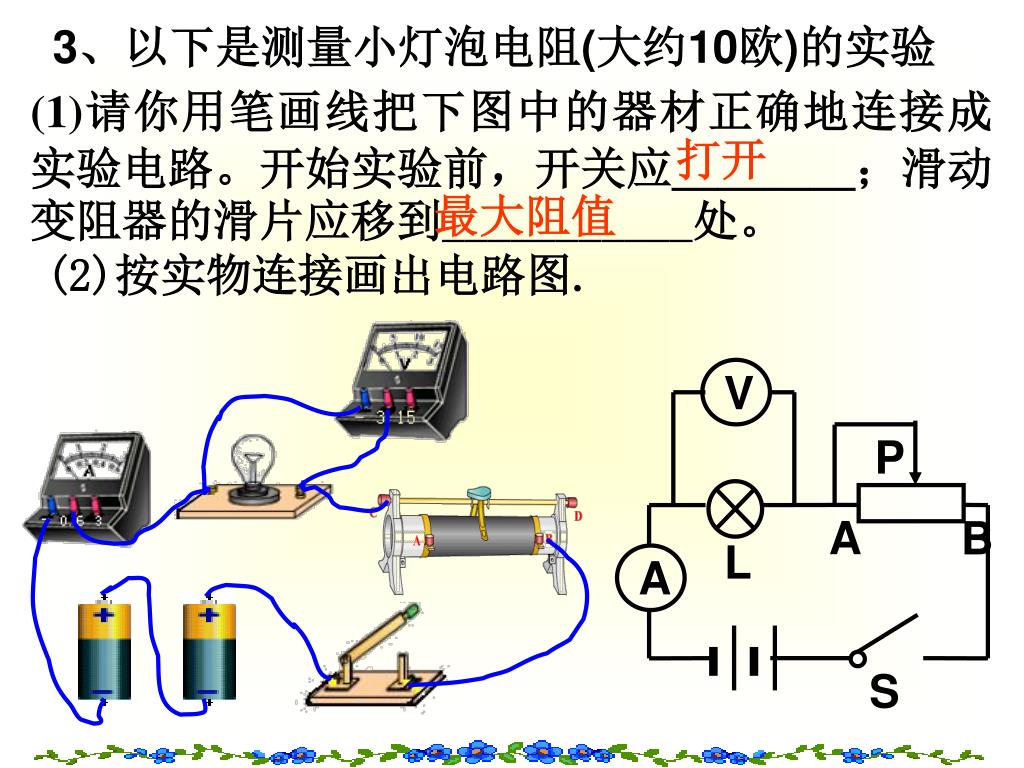

  11. V P A B L A S 3、以下是测量小灯泡电阻(大约10欧)的实验 (1)请你用笔画线把下图中的器材正确地连接成实验电路。开始实验前，开关应＿＿＿＿；滑动变阻器的滑片应移到___________处。 打开 最大阻值 (2)按实物连接画出电路图.

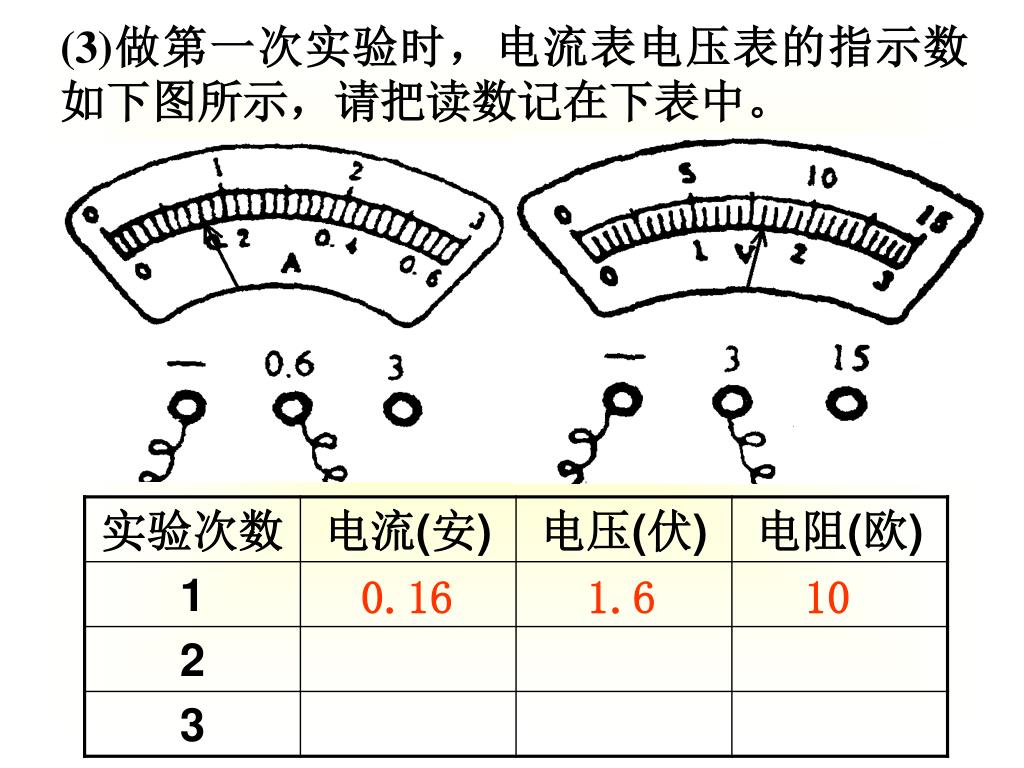

  12. (3)做第一次实验时，电流表电压表的指示数如下图所示，请把读数记在下表中。(3)做第一次实验时，电流表电压表的指示数如下图所示，请把读数记在下表中。 0.16 1.6 10

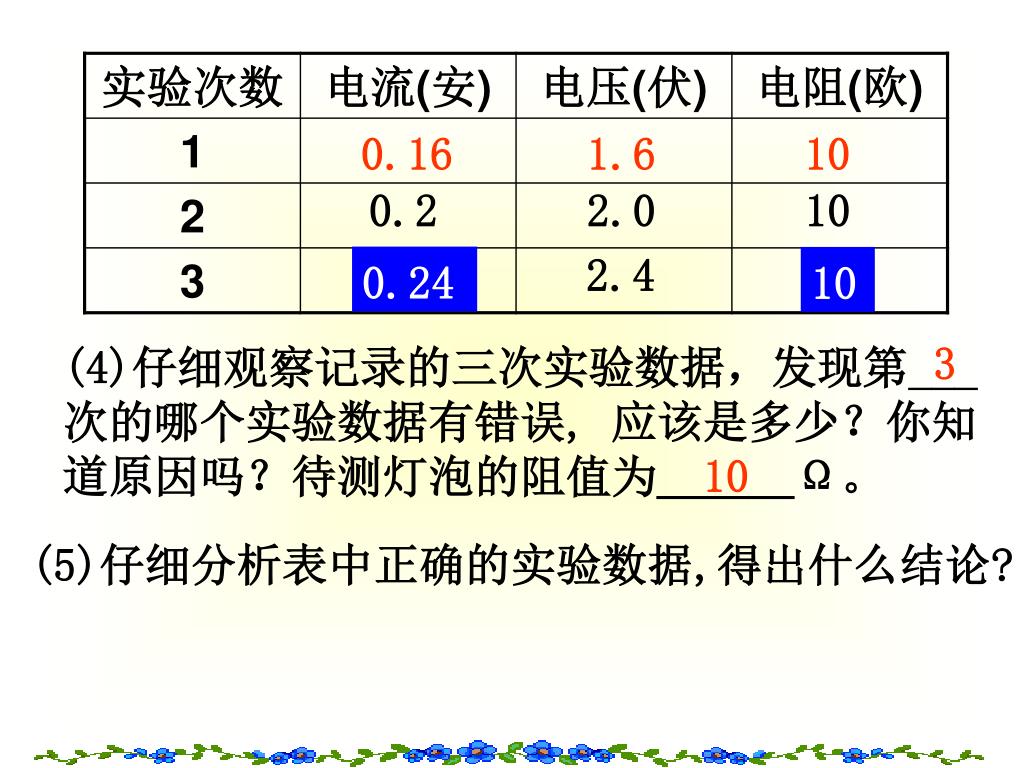

  13. 0.16 1.6 10 0.2 2.0 10 1.2 2.4 2 0.24 10 3 (4)仔细观察记录的三次实验数据，发现第___ 次的哪个实验数据有错误, 应该是多少？你知 道原因吗？待测灯泡的阻值为＿＿＿Ω。 10 (5)仔细分析表中正确的实验数据,得出什么结论?

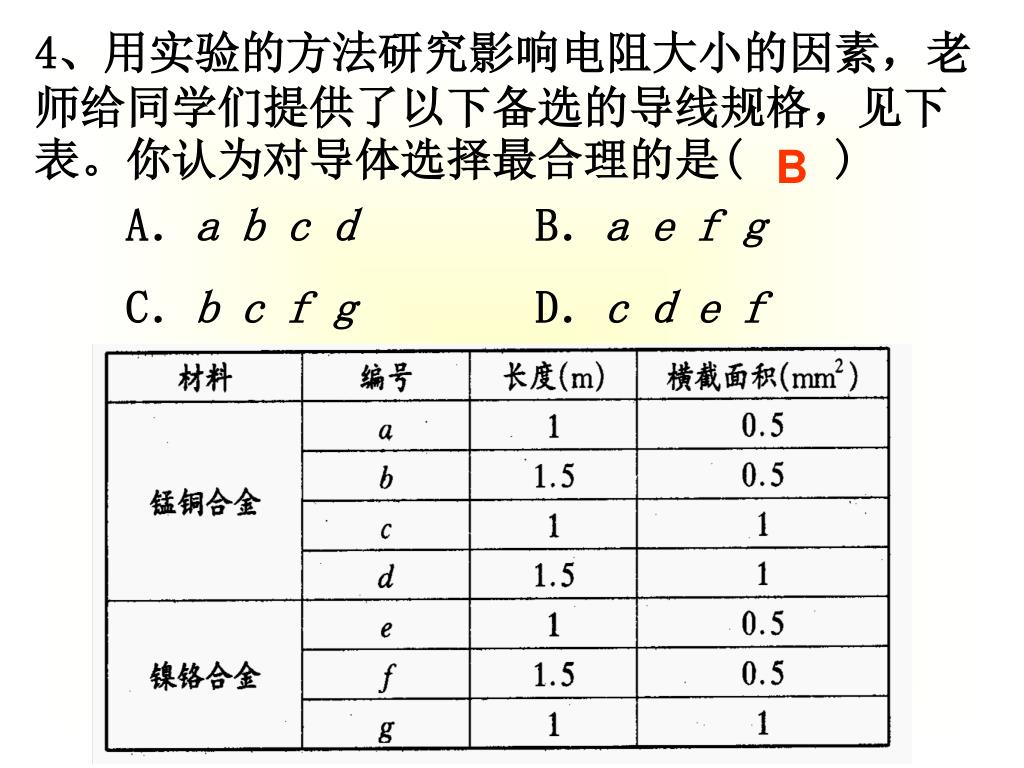

  14. 4、用实验的方法研究影响电阻大小的因素，老师给同学们提供了以下备选的导线规格，见下表。你认为对导体选择最合理的是( ) B A．a b c d B．a e f g C．b c f g D．c d e f

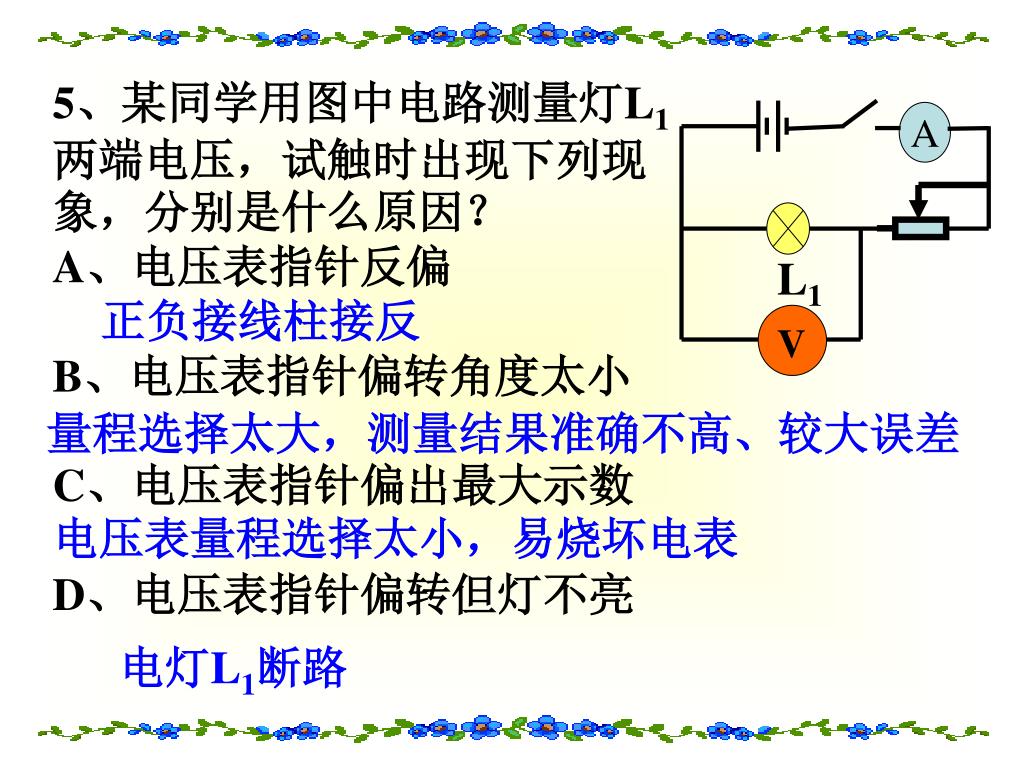

  15. A L1 V 5、某同学用图中电路测量灯L1两端电压，试触时出现下列现象，分别是什么原因？ A、电压表指针反偏 B、电压表指针偏转角度太小 C、电压表指针偏出最大示数 D、电压表指针偏转但灯不亮 正负接线柱接反 量程选择太大，测量结果准确不高、较大误差 电压表量程选择太小，易烧坏电表 电灯L1断路

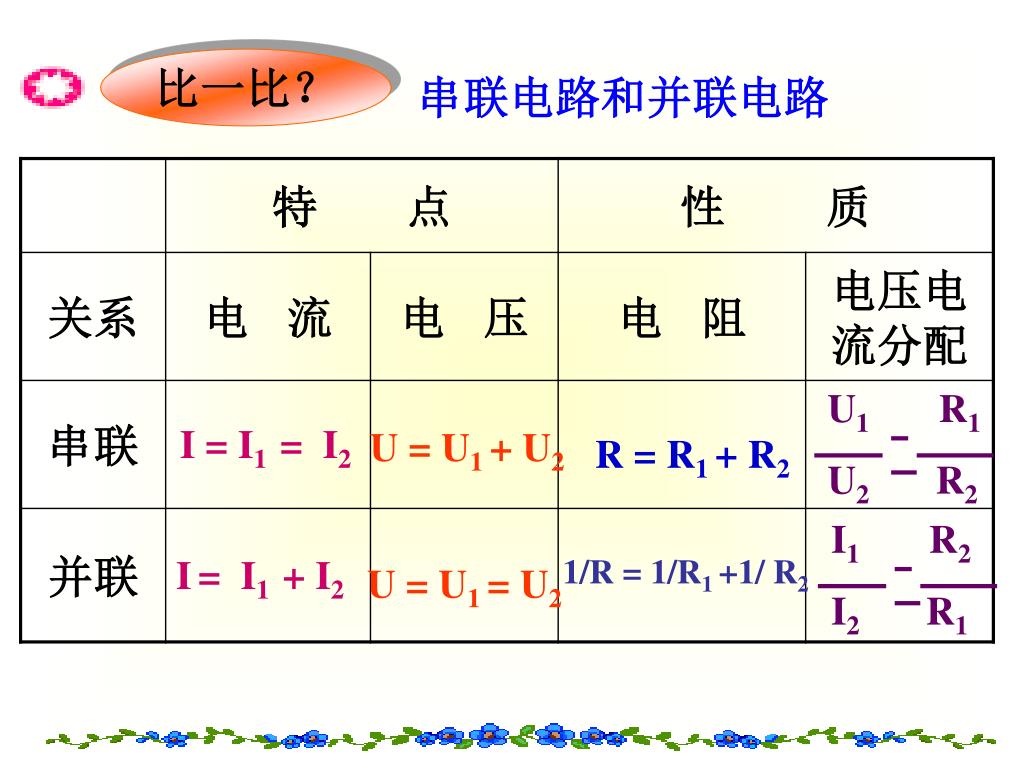

  16. 比一比？ U1 R1 U2 R2 I1 R2 I2 R1 串联电路和并联电路 I = I1 = I2 U = U1 + U2 R = R1 + R2 1/R = 1/R1 +1/ R2 I= I1 + I2 U = U1 = U2

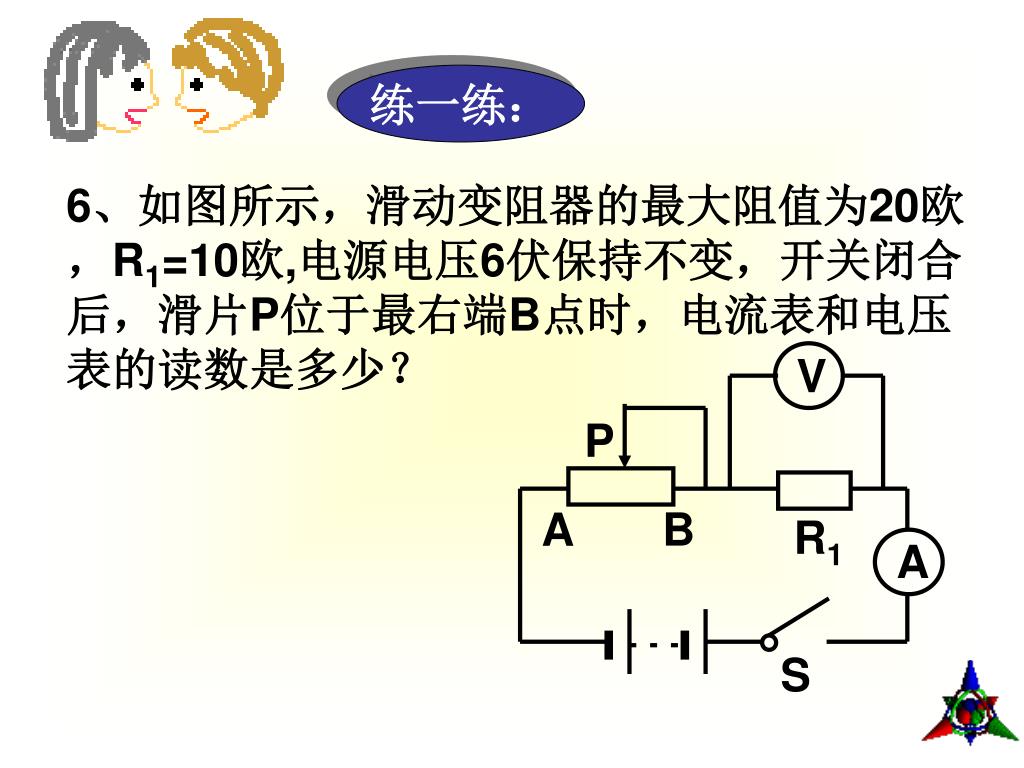

  17. V P B A R1 A S 练一练： 6、如图所示，滑动变阻器的最大阻值为20欧 ，R1=10欧,电源电压6伏保持不变，开关闭合 后，滑片P位于最右端B点时，电流表和电压 表的读数是多少？

  18. S L1 L2 A 练一练： 7、如图，灯泡L1的电阻R1=10欧，当 开关闭合后电流表的读数变化了0.3A， 问电源电压是多少?

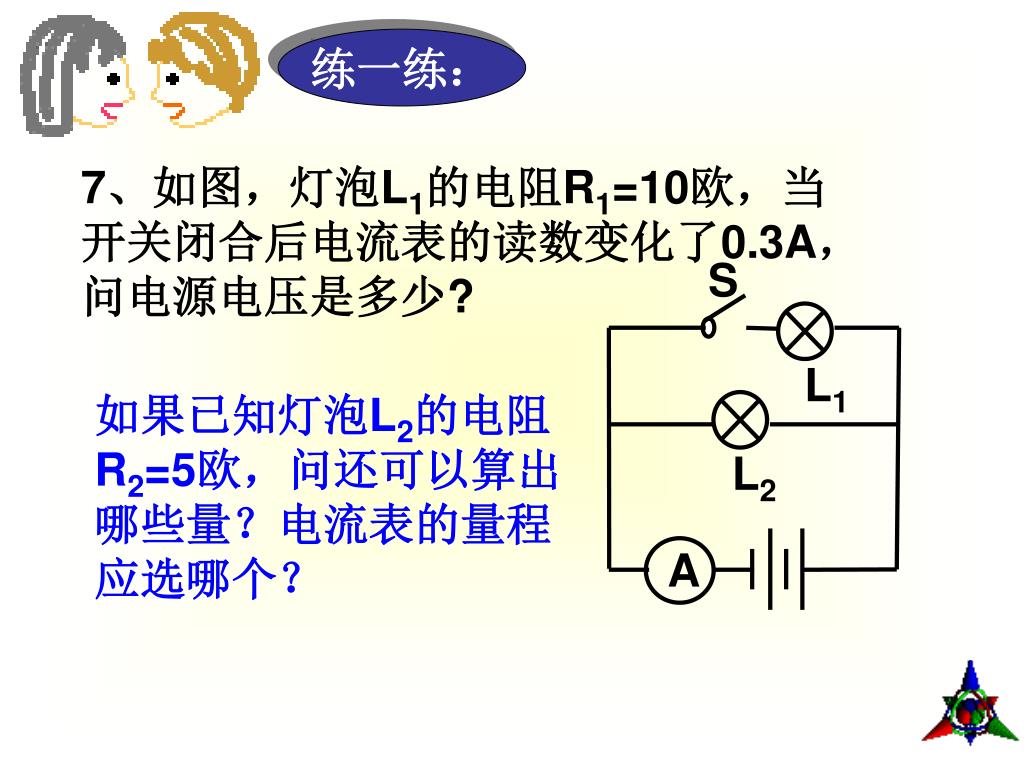

  19. S L1 L2 A 练一练： 7、如图，灯泡L1的电阻R1=10欧，当 开关闭合后电流表的读数变化了0.3A， 问电源电压是多少? 如果已知灯泡L2的电阻 R2=5欧，问还可以算出 哪些量？电流表的量程 应选哪个？

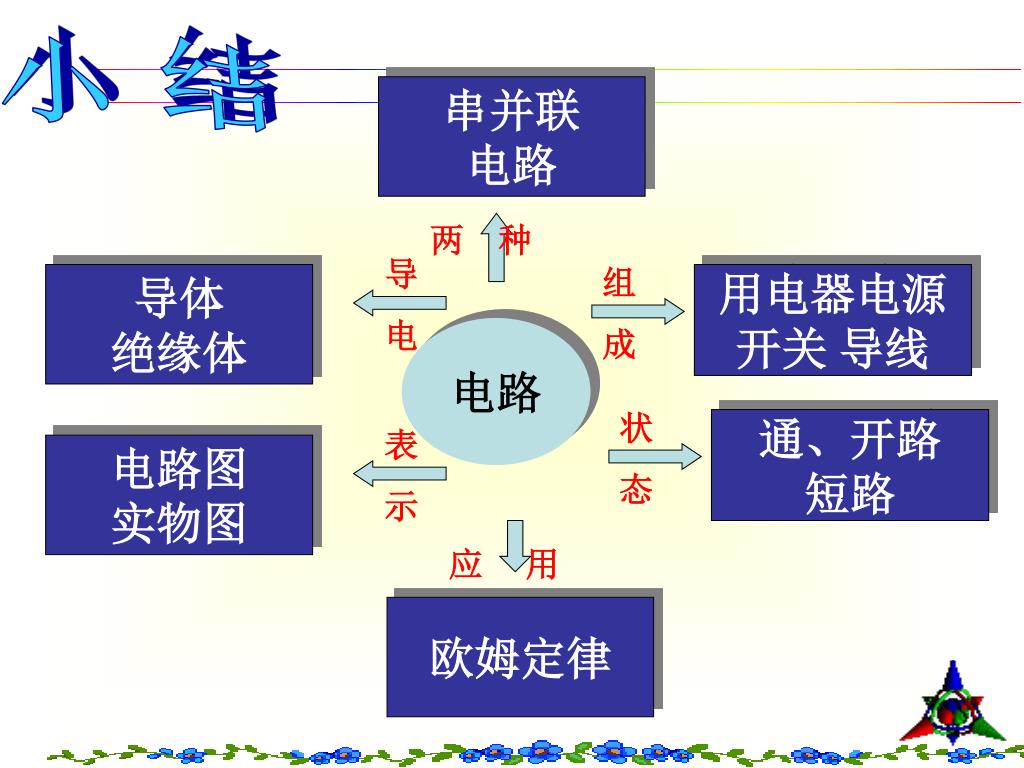

  20. 串并联 电路 两 种 导 电 表 示 组 成 状 态 用电器电源 开关 导线 通、开路 短路 导体 绝缘体 电路图 实物图 应 用 欧姆定律 小 结 电路

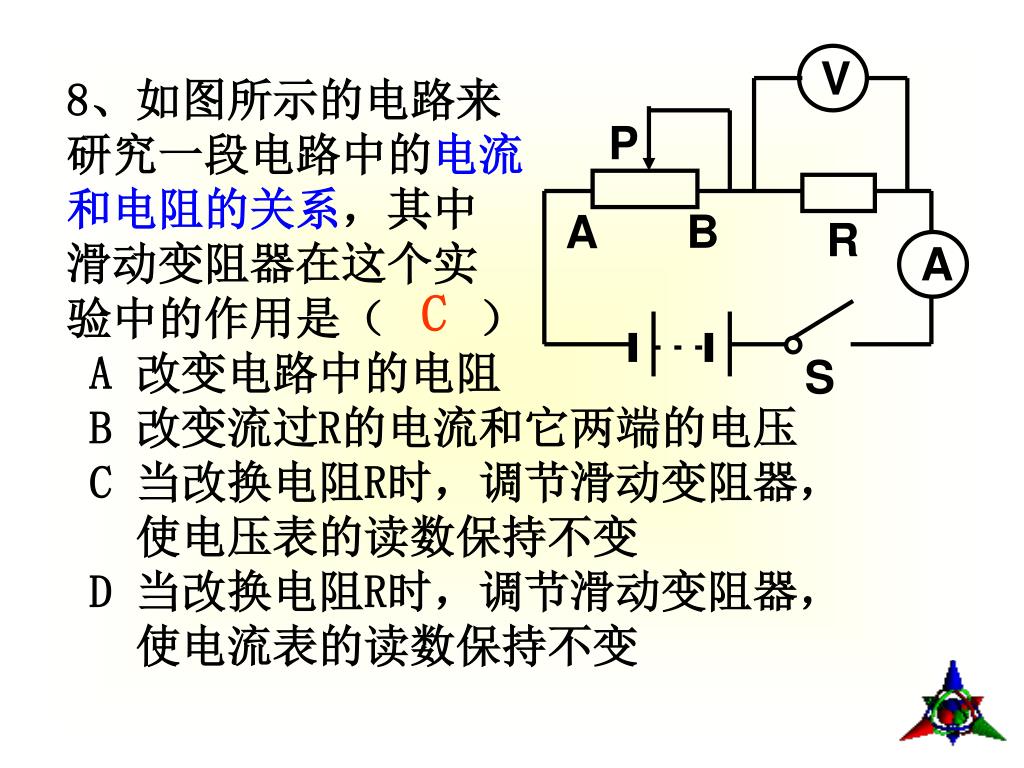

  21. V P B A R A S 8、如图所示的电路来 研究一段电路中的电流 和电阻的关系，其中 滑动变阻器在这个实 验中的作用是（ ） A 改变电路中的电阻 B 改变流过R的电流和它两端的电压 C 当改换电阻R时，调节滑动变阻器， 使电压表的读数保持不变 D 当改换电阻R时，调节滑动变阻器， 使电流表的读数保持不变 C

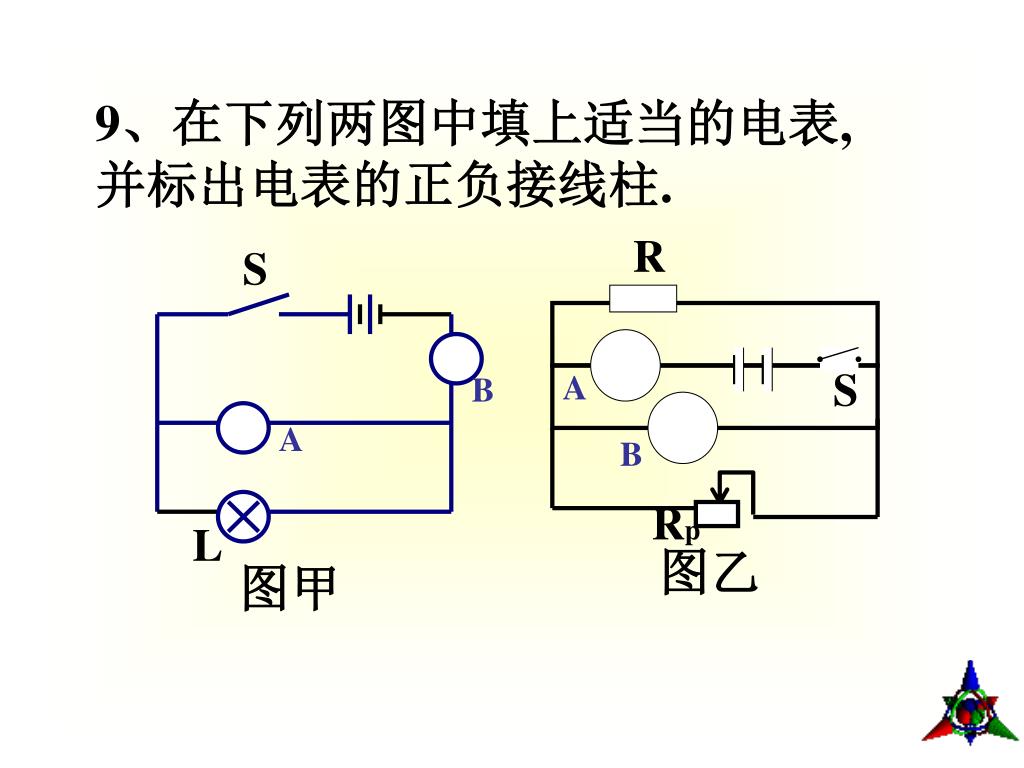

  22. R S S B A Rp L 图甲 图乙 A B 9、在下列两图中填上适当的电表, 并标出电表的正负接线柱.

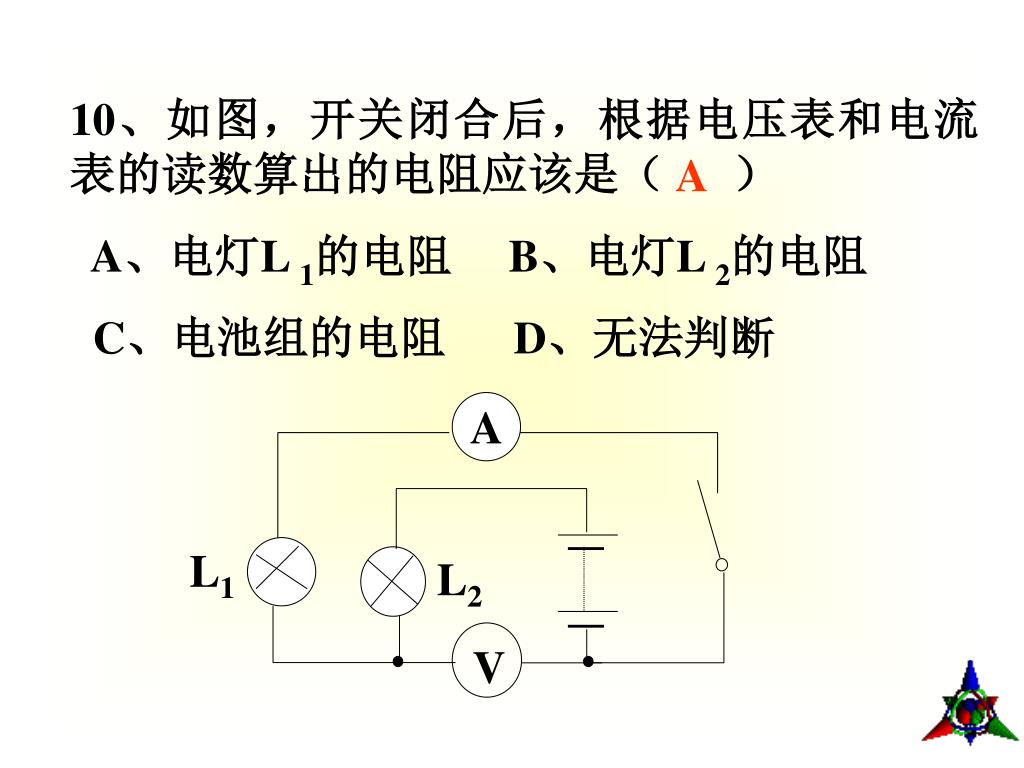

  23. A L1 L2 V 10、如图，开关闭合后，根据电压表和电流表的读数算出的电阻应该是（ ） A、电灯L 1的电阻 B、电灯L 2的电阻 C、电池组的电阻 D、无法判断 A

  24. ` 11、电源电压保持为6伏，当开关S闭合时，只有一只灯泡发光，且电压表示数为6伏，产生这一现象的原因可能是（ ） A、灯L1开路 B、灯L2开路 C、灯L2短路 D、灯L1短路 D

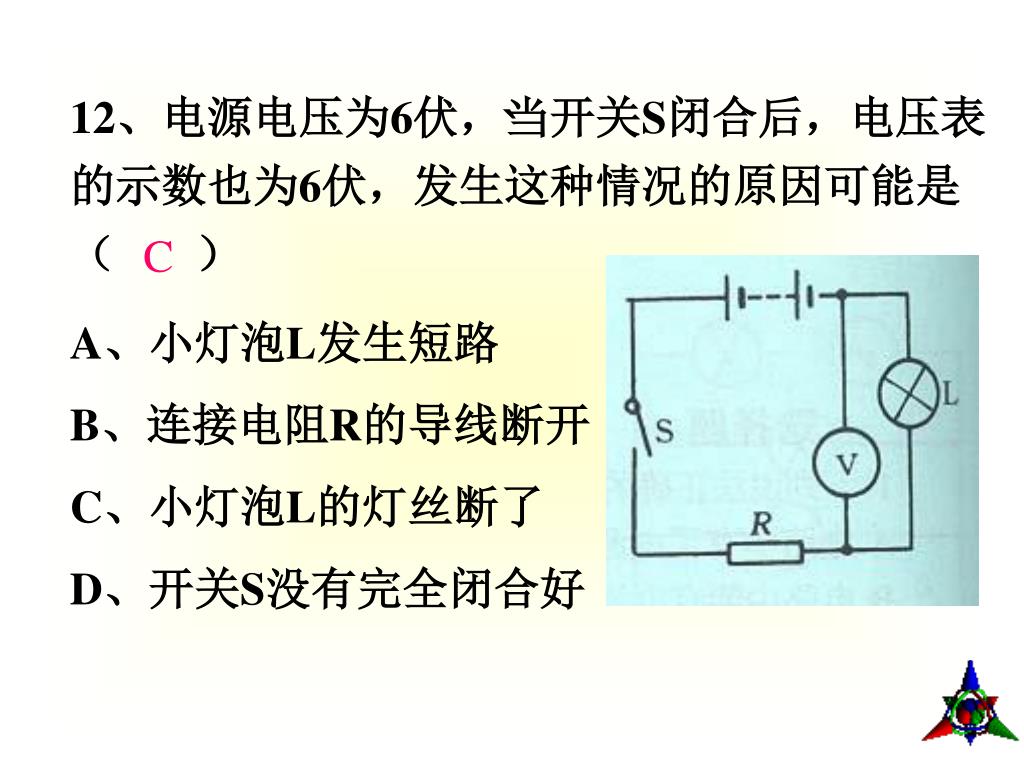

  25. ` 12、电源电压为6伏，当开关S闭合后，电压表的示数也为6伏，发生这种情况的原因可能是（ ） A、小灯泡L发生短路 B、连接电阻R的导线断开 C、小灯泡L的灯丝断了 D、开关S没有完全闭合好 C

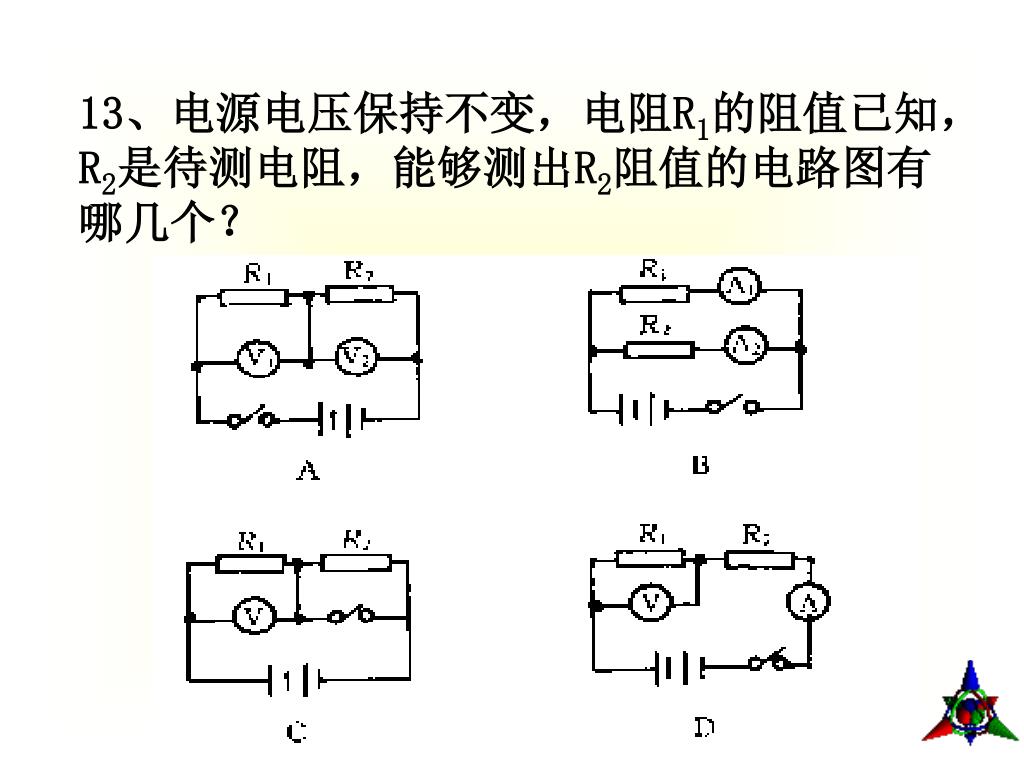

  26. 13、电源电压保持不变，电阻R1的阻值已知，R2是待测电阻，能够测出R2阻值的电路图有哪几个？13、电源电压保持不变，电阻R1的阻值已知，R2是待测电阻，能够测出R2阻值的电路图有哪几个？

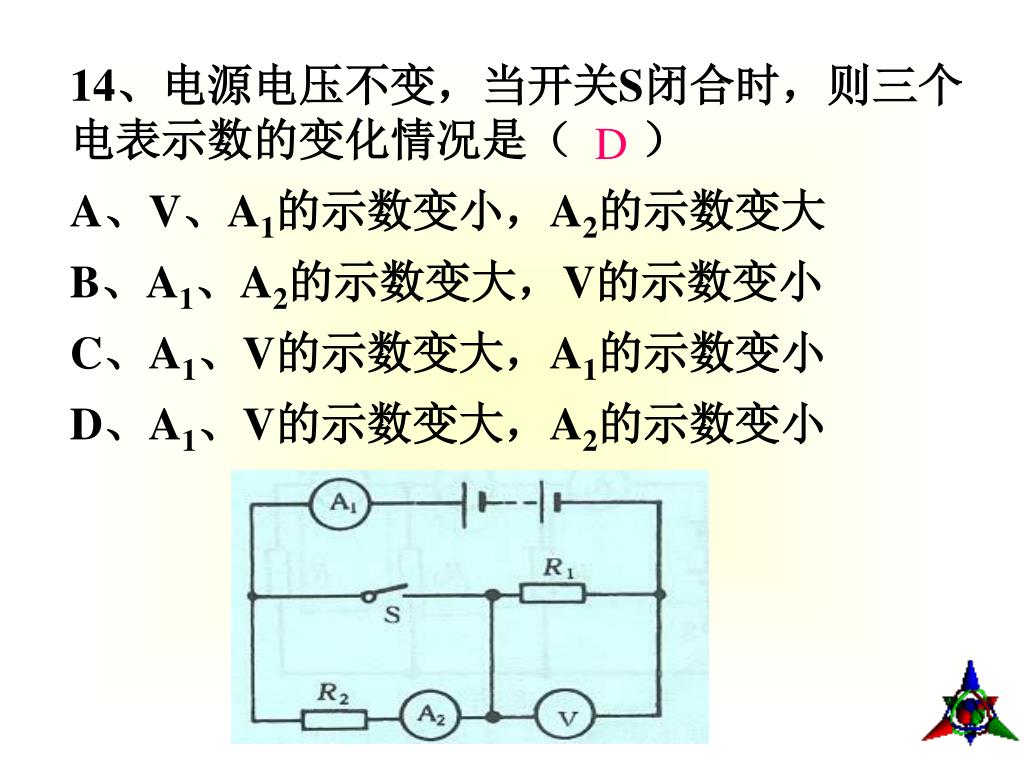

  27. 14、电源电压不变，当开关S闭合时，则三个电表示数的变化情况是（ ） A、V、A1的示数变小，A2的示数变大 B、A1、A2的示数变大，V的示数变小 C、A1、V的示数变大，A1的示数变小 D、A1、V的示数变大，A2的示数变小 D

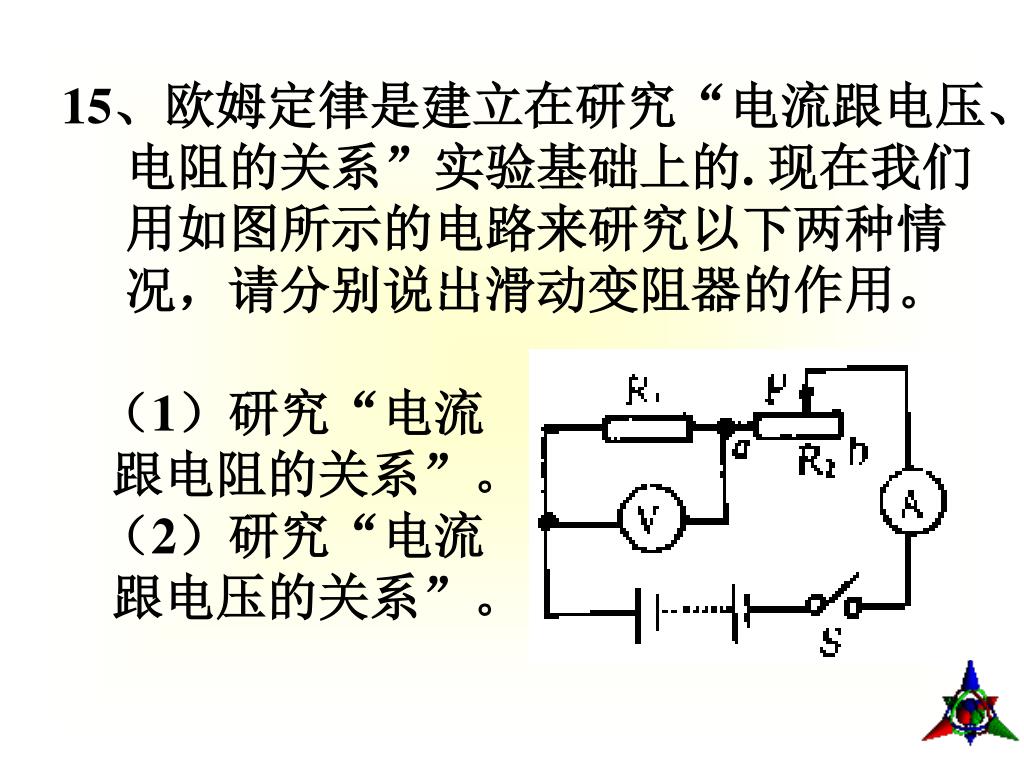

  28. 15、欧姆定律是建立在研究“电流跟电压、 电阻的关系”实验基础上的. 现在我们 用如图所示的电路来研究以下两种情 况，请分别说出滑动变阻器的作用。 （1）研究“电流 跟电阻的关系”。 （2）研究“电流 跟电压的关系”。

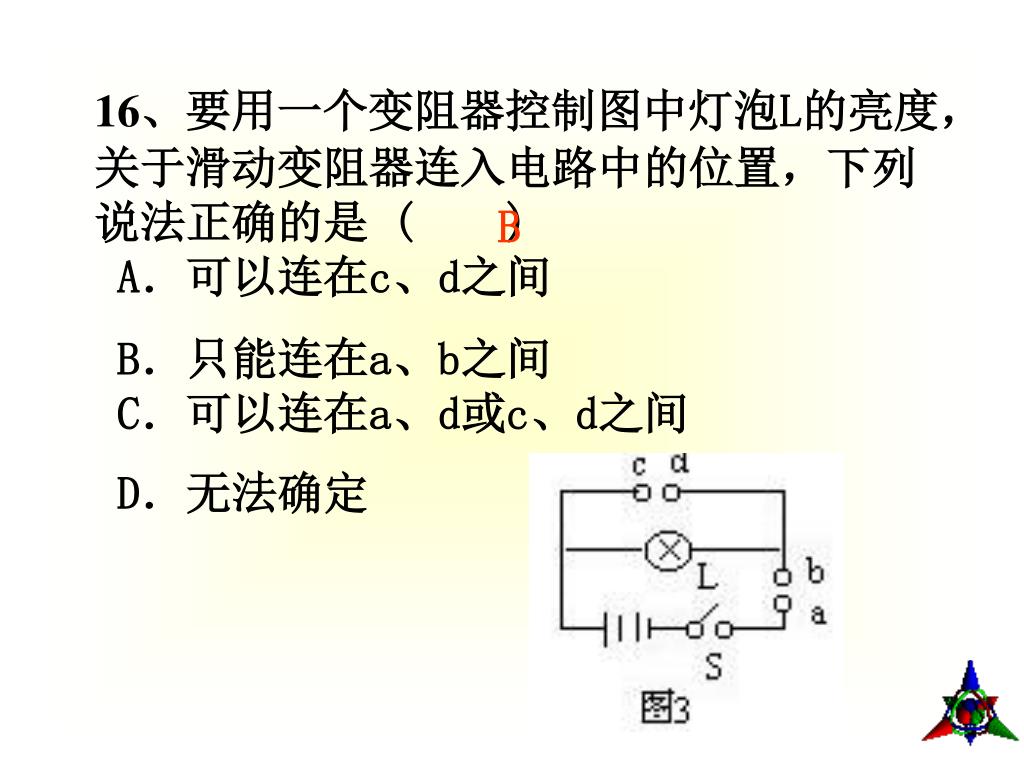

  29. 16、要用一个变阻器控制图中灯泡L的亮度，关于滑动变阻器连入电路中的位置，下列说法正确的是 ( ) A．可以连在c、d之间 B．只能连在a、b之间C．可以连在a、d或c、d之间 D．无法确定 B

  30. 再见！ 作业：电学实验检测试卷
