PLC 基本回路 程式設計

1. PLC基本回路程式設計

2. 自保持電路 動作優先自保持電路 復置優先自保持電路 動作優先與復置優先電路的使用 脈波產生電路 上升緣脈波產生電路 下降緣脈波產生電路 交替電路1 交替電路2 互鎖電路 並聯優先電路 後輸入優先動作電路 串並聯電路 兩個並聯電路串聯 串聯優先電路 互斥電路 雙向電路 橋式電路 目　錄

3. 等效電路 通電延遲計時電路 斷電延遲計時器電路 時間順序循環電路 單擊電路 脈波輸入的單擊電路 閃爍電路 計時倍增電路 用計數器當作計時器電路 目　錄

4. 自保持電路

5. 下圖所示為自保持電路的基本型態，當輸入信號X1=ON時，內部輔助繼電器M20=ON，之後即使X1變回OFF，M20靠本身接點仍維持ON狀態，其有關電路動作和時序圖。下圖所示為自保持電路的基本型態，當輸入信號X1=ON時，內部輔助繼電器M20=ON，之後即使X1變回OFF，M20靠本身接點仍維持ON狀態，其有關電路動作和時序圖。 (a)自保持電路 (b)程式

6. 動作優先 自保持電路

7. (a) PLC接線 (b) 階梯圖

8. 復置優先 自保持電路

9. (a) PLC接線 (b) 階梯圖

10. 動作優先與復置優先電路的使用

11. (a) PLC接線 (b) 馬達主電路

12. (c) 控制電路 (d) 控制程式

13. (a) PLC接線 (b) 控制電路 (c) 程式

14. 脈波產生電路

15. FX2本身有兩個產生脈波的指令： (1) PLS指令 (2) PLF指令 PLS指令使用於上升緣脈波產生電路， PLF指令使用於下降緣脈波產生電路。 • 一般控制用的信號，都不是直接輸入信號，而是將輸入信號改成脈波信號後，再控制其他電路。

16. 上升緣脈波產生電路

17. 產生固定寬度脈波 (a) PLC接線 (b)控制用脈波信號

18. 輸入信號之上升緣產生脈波的電路 (a) 上升缘脈波產生電路 　　　　　 (b) 程式

19. 輸入信號之上升缘產生脈波的電路 (c)時序圖 　　　　 (d)傳統繼電器無法產生脈波

20. 下降緣脈波 產生電路

21. 下降緣脈波產生電路 (a) 控制電路 (b)時序圖

22. 修改型下降緣脈波產生電路 (a)控制電路 (b)時序圖

23. 交替電路１

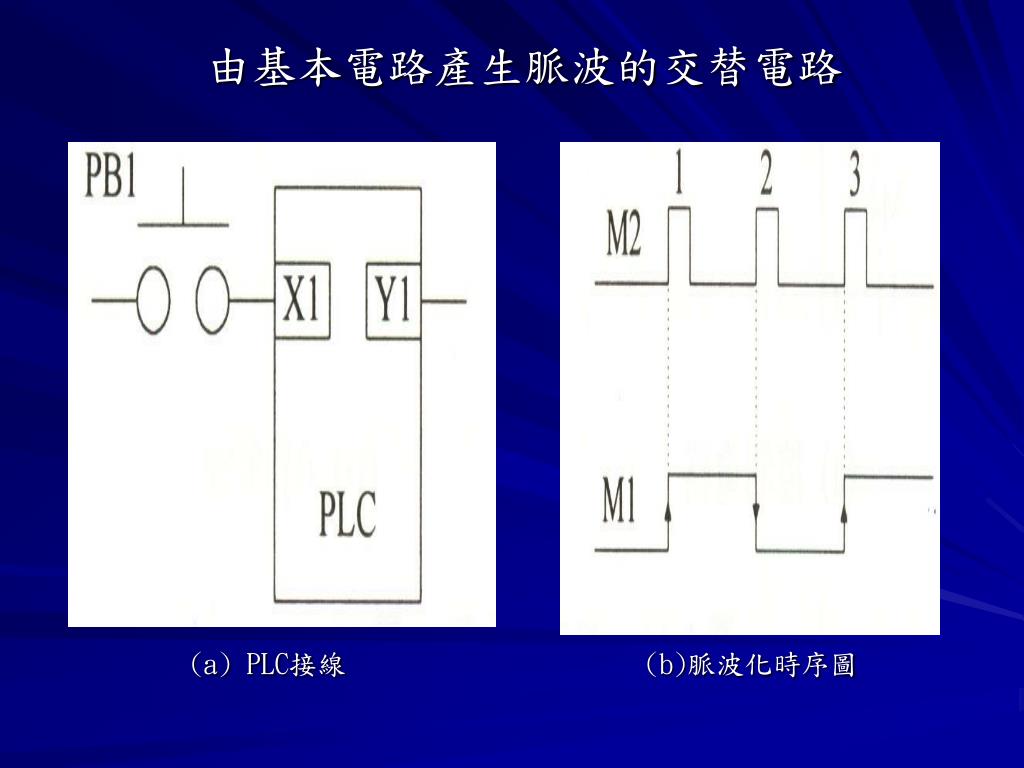

24. 由基本電路產生脈波的交替電路 (a) PLC接線 (b)脈波化時序圖

25. (c) 控制電路 (d) 程式

26. 交替電路２

27. 利用PLS產生脈波的交替電路 (a) PLC接線 (b) 控制電路

28. (c) 脈波時序圖 (d) 程式

29. 互鎖電路(interlock)

30. 無互鎖的電路 (a) PLC接線 (b) 控制電路

31. 互鎖的電路1 (a) PLC接線 (b) 控制電路

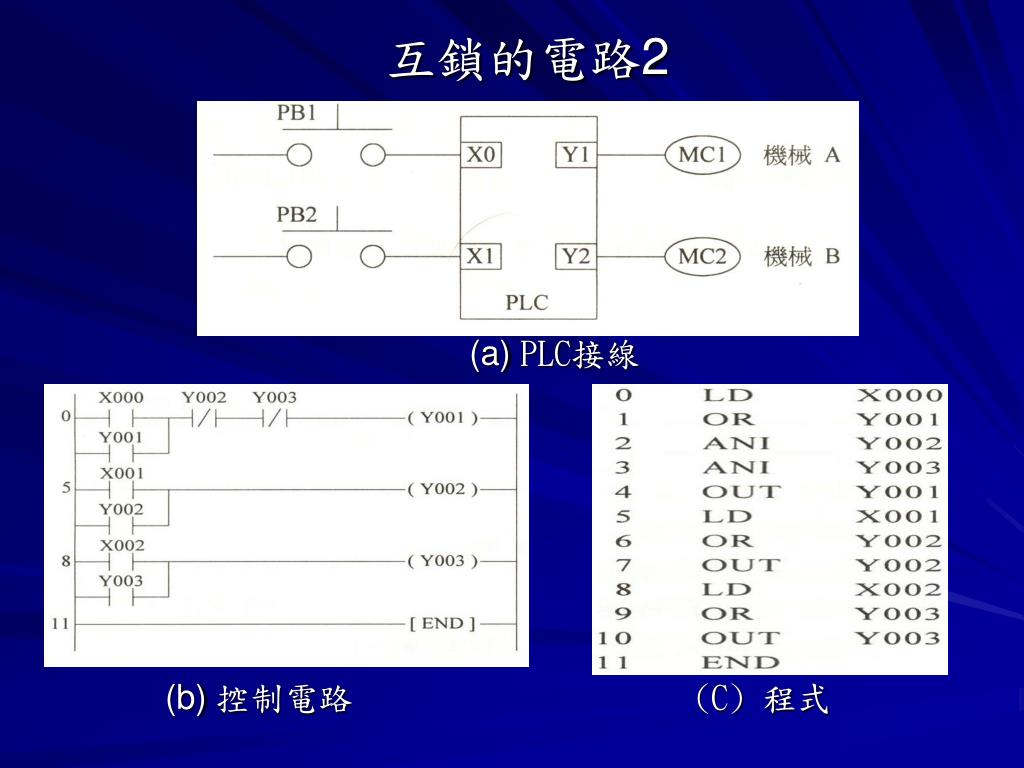

32. 互鎖的電路2 (a) PLC接線 (b) 控制電路 (C) 程式

33. 並聯優先電路

34. 並聯優先電路 (a) PLC接線 (b) 控制電路 (C) 程式

35. 後輸入優先 動作電路

36. 後輸入優先電路 (a) PLC接線 (b) 控制圖 (C) 程式

37. 串並聯電路

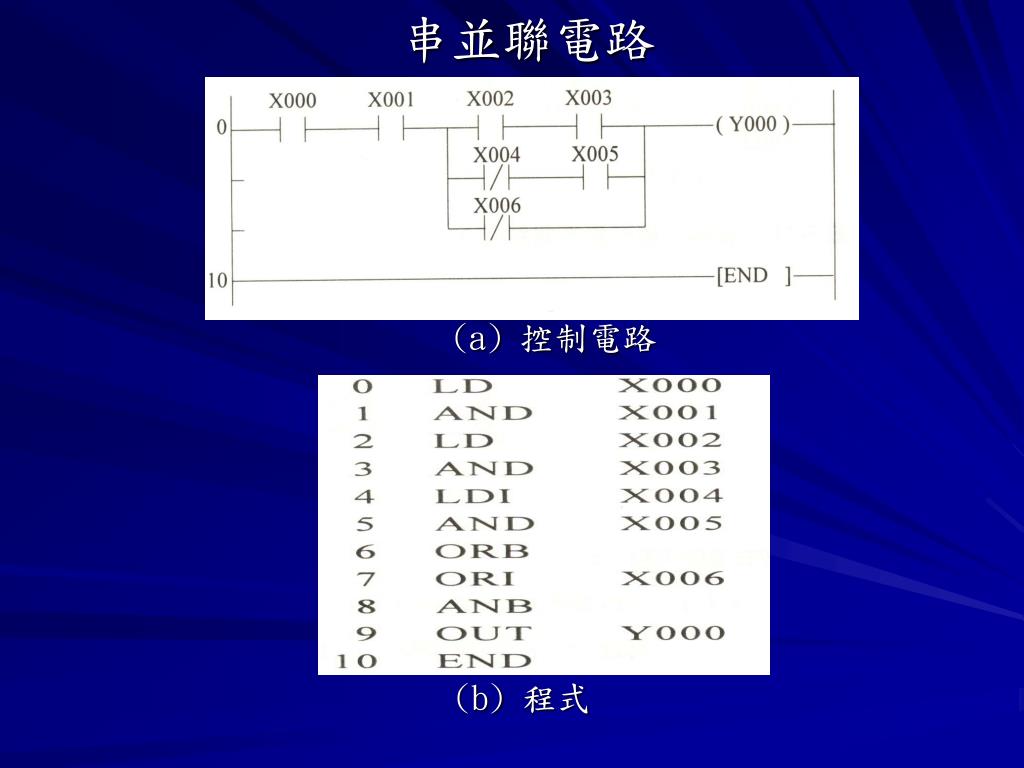

38. 串並聯電路 (a) 控制電路 (b) 程式

39. 並串聯電路

40. 並串聯電路 (a) 控制電路 (b) 程式

41. 兩個並聯電路串聯

42. 兩個並聯電路串聯 (a) 控制電路 (b) 程式

43. 串聯優先電路

44. 串聯優先電路 (a) 控制電路 (b) 程式

45. 互斥電路

46. 串聯優先電路 (a) 控制電路 (b) 程式

47. 雙向電路

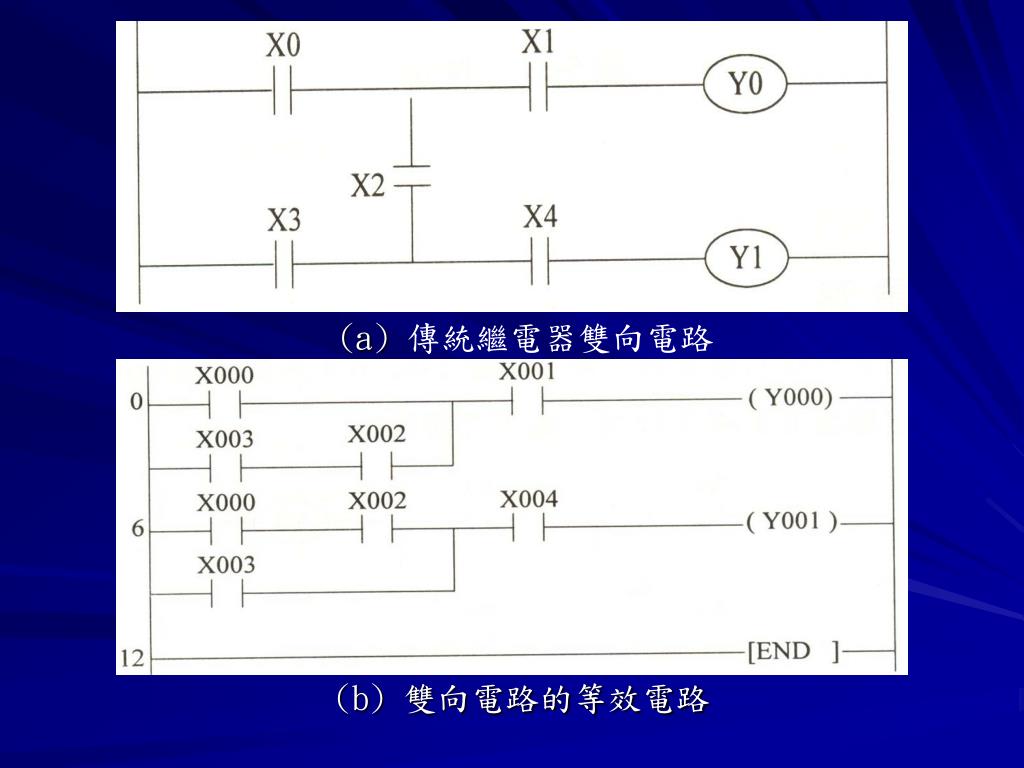

48. (a) 傳統繼電器雙向電路 (b) 雙向電路的等效電路

49. 橋式電路

50. 傳統繼電器組成的橋式電路
