第十一章　计算流体力学基础

第十一章　计算流体力学基础 • 计算流体力学概述 • 有限差分法 • 有限元法 • 有限体积法 • 离散方法分类 • 常用CFD软件

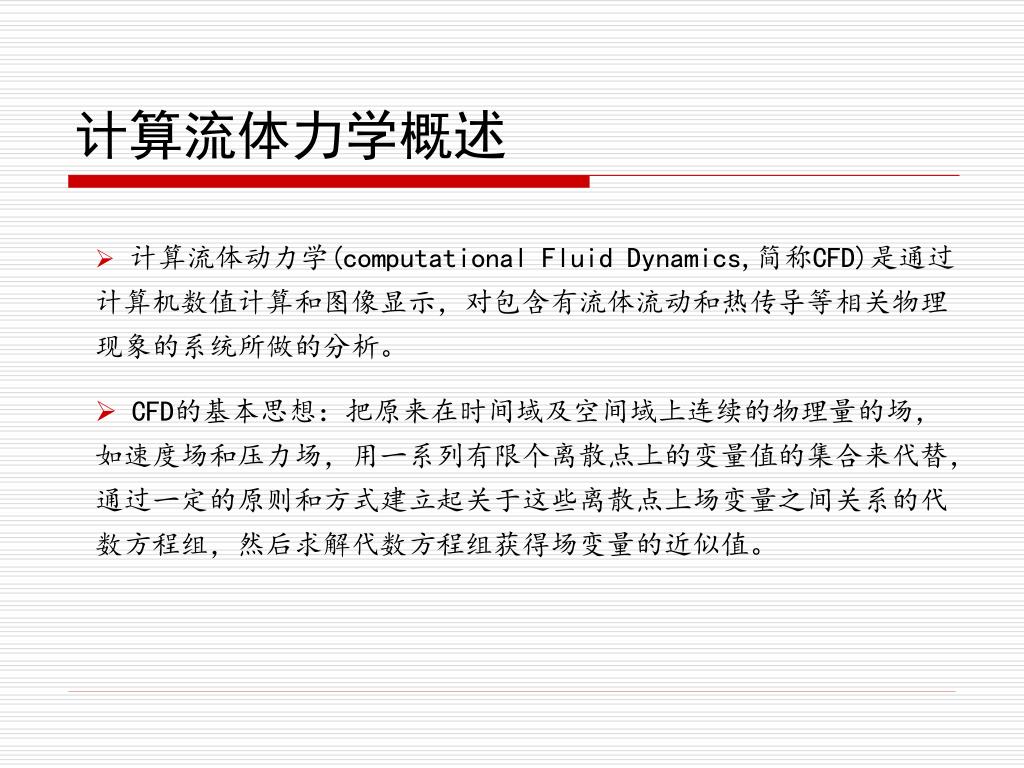

计算流体力学概述 • 计算流体动力学(computational Fluid Dynamics,简称CFD)是通过计算机数值计算和图像显示，对包含有流体流动和热传导等相关物理现象的系统所做的分析。 • CFD的基本思想：把原来在时间域及空间域上连续的物理量的场，如速度场和压力场，用一系列有限个离散点上的变量值的集合来代替，通过一定的原则和方式建立起关于这些离散点上场变量之间关系的代数方程组，然后求解代数方程组获得场变量的近似值。

CFD可以看做是在流动基本方程(质量守恒方程、动量守恒方程、能量守恒方程)控制下对流动的数值模拟。通过这种数值模拟，我们可以得到极其复杂问题的流场内各个位置上的基本物理量(如速度、压力、温度、浓度等)的分布，以及这些物理量随时间的变化情况，确定旋涡分布特性、空化特性及脱流区等。还可据此算出相关的其他物理星，如旋转式流体机械的转矩、水力损失和效率等。此外，与CAD联合，还可进行结构优化设计等。

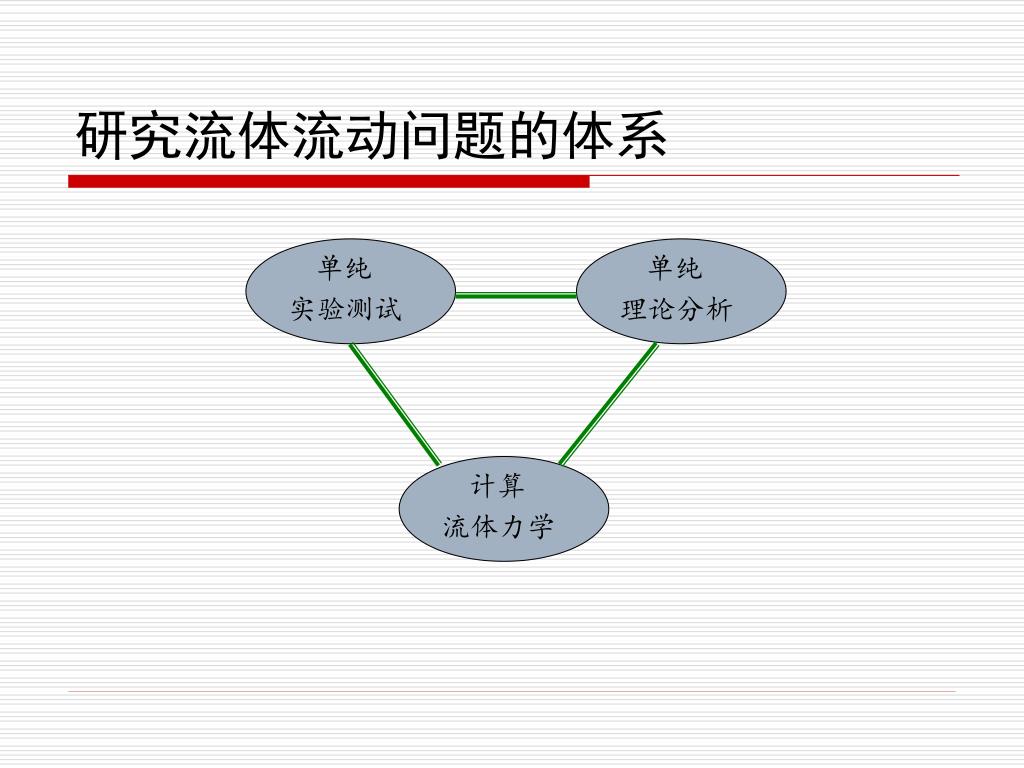

研究流体流动问题的体系 单纯实验测试单纯理论分析计算流体力学

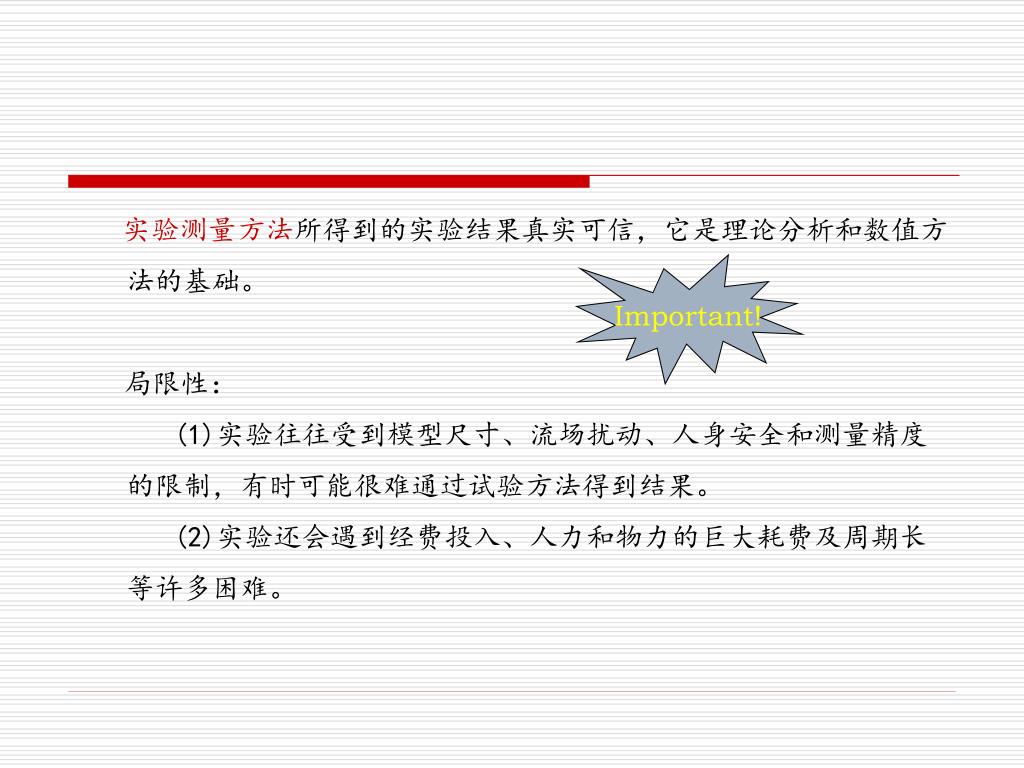

实验测量方法所得到的实验结果真实可信，它是理论分析和数值方法的基础。实验测量方法所得到的实验结果真实可信，它是理论分析和数值方法的基础。局限性： (1)实验往往受到模型尺寸、流场扰动、人身安全和测量精度的限制，有时可能很难通过试验方法得到结果。 (2)实验还会遇到经费投入、人力和物力的巨大耗费及周期长等许多困难。 Important!

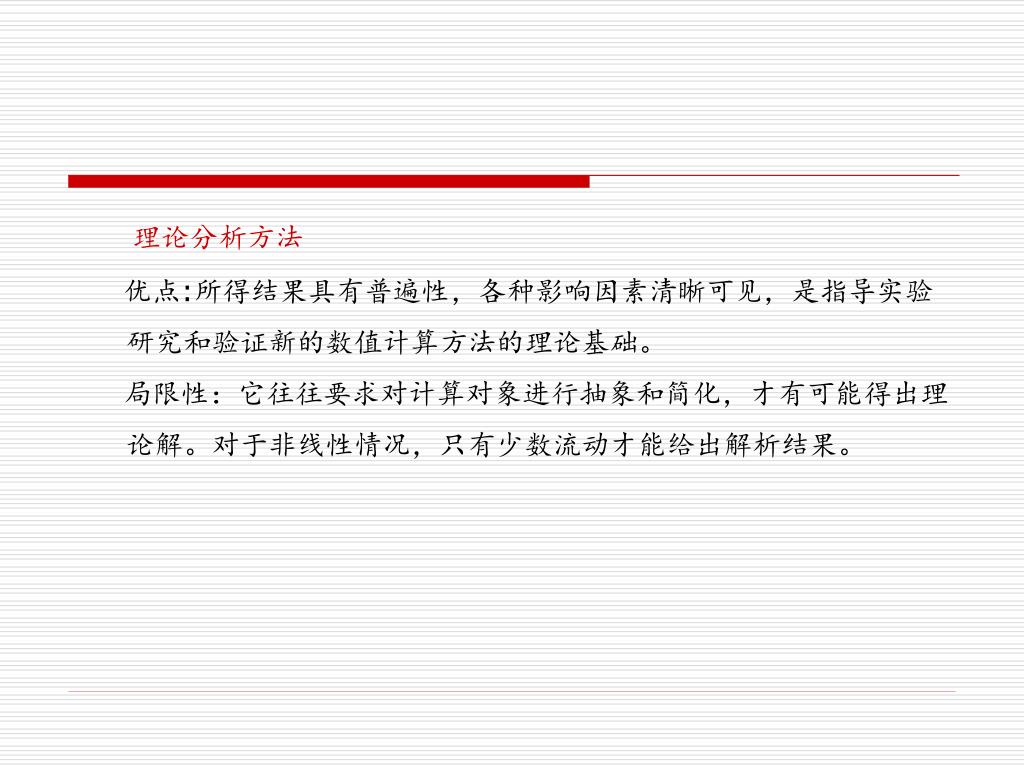

理论分析方法 优点:所得结果具有普遍性，各种影响因素清晰可见，是指导实验研究和验证新的数值计算方法的理论基础。局限性：它往往要求对计算对象进行抽象和简化，才有可能得出理论解。对于非线性情况，只有少数流动才能给出解析结果。

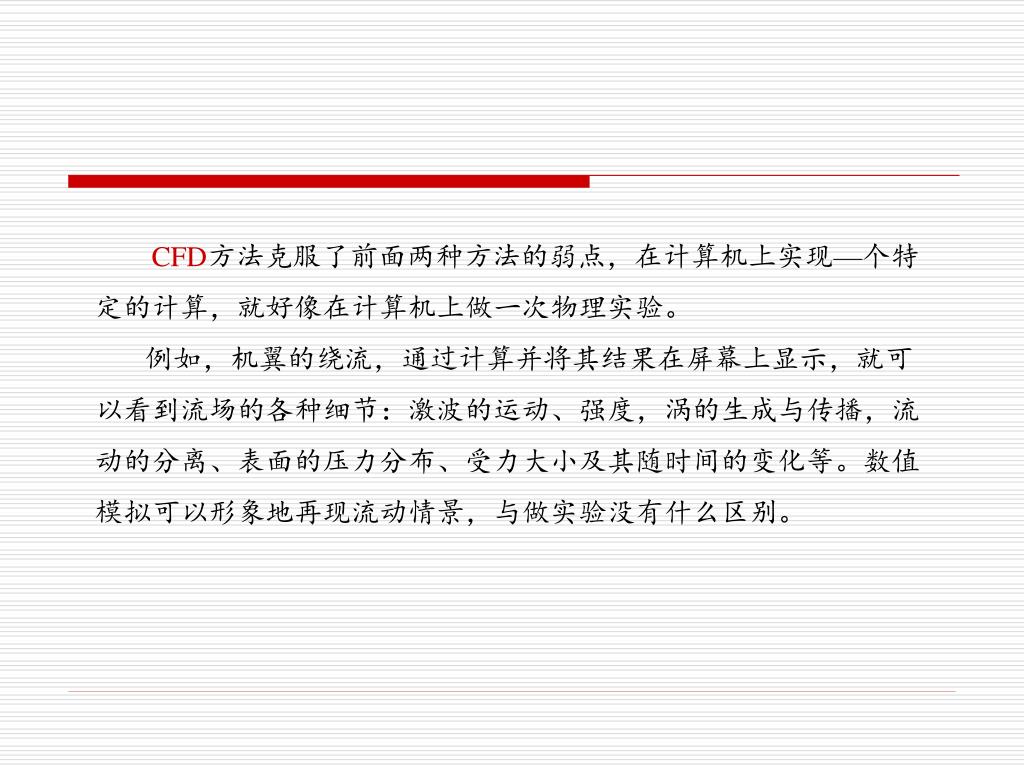

CFD方法克服了前面两种方法的弱点，在计算机上实现—个特定的计算，就好像在计算机上做一次物理实验。例如，机翼的绕流，通过计算并将其结果在屏幕上显示，就可以看到流场的各种细节：激波的运动、强度，涡的生成与传播，流动的分离、表面的压力分布、受力大小及其随时间的变化等。数值模拟可以形象地再现流动情景，与做实验没有什么区别。

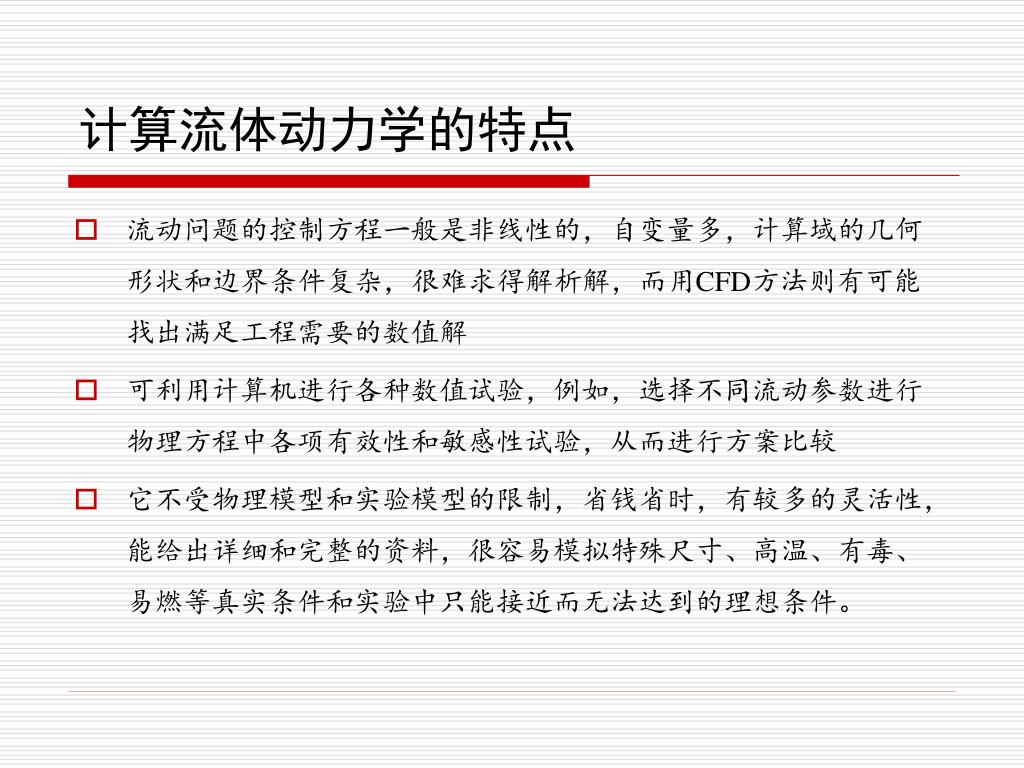

计算流体动力学的特点 • 流动问题的控制方程一般是非线性的，自变量多，计算域的几何形状和边界条件复杂，很难求得解析解，而用CFD方法则有可能找出满足工程需要的数值解 • 可利用计算机进行各种数值试验，例如，选择不同流动参数进行物理方程中各项有效性和敏感性试验，从而进行方案比较 • 它不受物理模型和实验模型的限制，省钱省时，有较多的灵活性，能给出详细和完整的资料，很容易模拟特殊尺寸、高温、有毒、易燃等真实条件和实验中只能接近而无法达到的理想条件。

数值解法是一种离散近似的计算方法，依赖于物理上合理、数学上适用、适合于在计算机上进行计算的离散的有限数学模型，且最终结果不能提供任何形式的解析表达式，只是有限个离散点上的数值解，并有一定的计算误差。数值解法是一种离散近似的计算方法，依赖于物理上合理、数学上适用、适合于在计算机上进行计算的离散的有限数学模型，且最终结果不能提供任何形式的解析表达式，只是有限个离散点上的数值解，并有一定的计算误差。 • 它不像物理模型实验一开始就能给出流动现象并定性地描述，往往需要由原体观测或物理模型试验提供某些流动参数，并需要对建立的数学模型进行验证。 • 程序的编制及资料的收集、整理与正确利用，在很大程度上依赖于经验与技巧。 • 因数值处理方法等原因有可能导致计算结果的不真实，例如产生数值粘性和频散等伪物理效应。 • CFD因涉及大量数值计算，因此，常需要较高的计算机软硬件配置。

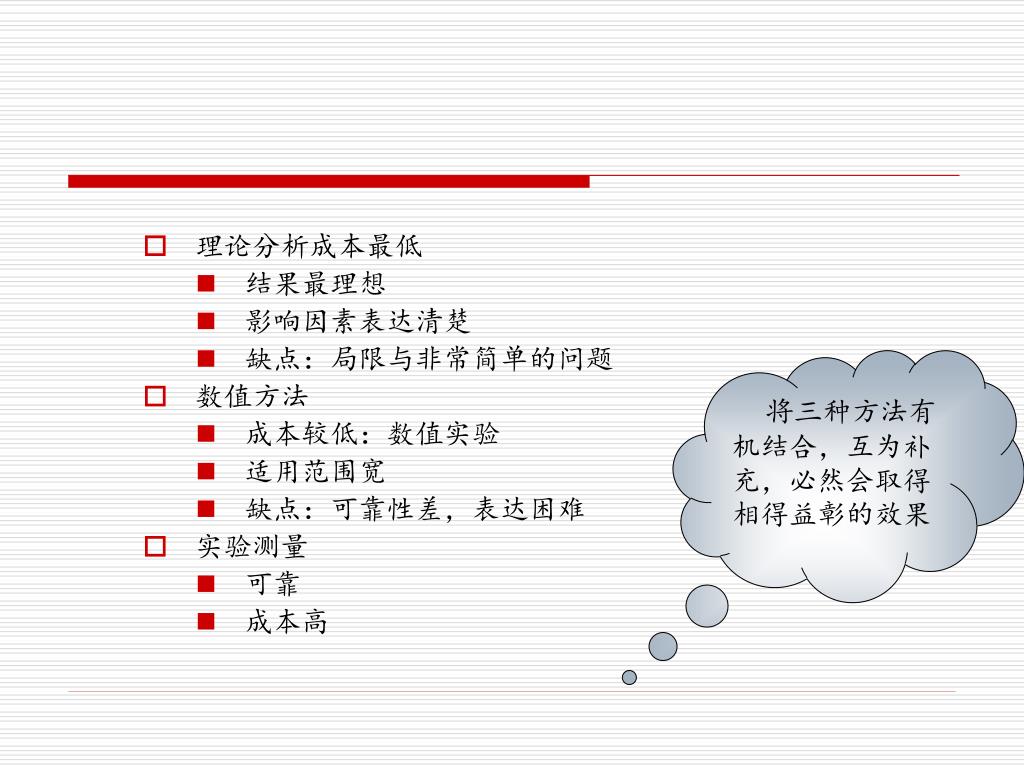

理论分析成本最低 • 结果最理想 • 影响因素表达清楚 • 缺点：局限与非常简单的问题 • 数值方法 • 成本较低：数值实验 • 适用范围宽 • 缺点：可靠性差，表达困难 • 实验测量 • 可靠 • 成本高将三种方法有机结合，互为补充，必然会取得相得益彰的效果

CFD：总体步骤 出发点和基础！ • 给出物理模型（Physical model / description) • 借助基本原理/定律给出数学模型（Mathematical model) • 质量守恒（Mass Conservation） • 能量守恒（Energy Conservation） • 动量守恒（Momentum Conservation） • 傅立叶定律（Fourier’s heat conduction law) • 菲克定律（Fick’s mass diffusion law） • 牛顿内摩擦定律（Newton’s friction law） • 。。。。。。。

物理模型：把实际的问题，通过相关的物理定律概括和抽象出来并满足实际情况的物理表征。物理模型：把实际的问题，通过相关的物理定律概括和抽象出来并满足实际情况的物理表征。比如，我们研究管道内的流体流动，抽象出来一个直管，和粘性流体模型，或者我们认为管道内的液体是没有粘性的，使用一个直管和无粘流体模型.还有，我们根据热传导定律，认为固体的热流率是温度梯度的线形函数，相应的傅立叶定律就是导热问题的物理模型。因此，不难理解物理模型是对实际问题的抽象概念，对实际问题的一种描述方式，这种抽象包括了实际问题的几何模型，时间尺度，以及相应的物理规律。

物理模型与数学模型在概念上的区别 • 数学模型：对物理模型的数学描写。比如N-S方程就是对粘性流体动力学的一种数学描写，值得注意的是，数学模型对物理模型的描写也要通过抽象，简化的过程。

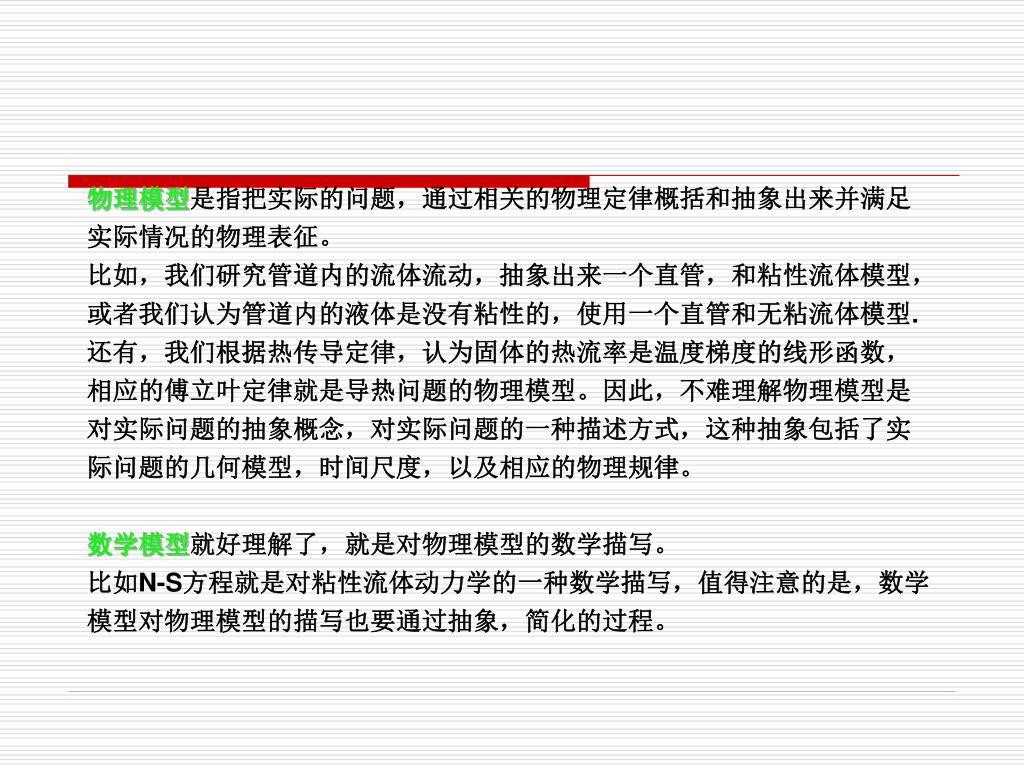

物理模型是指把实际的问题，通过相关的物理定律概括和抽象出来并满足实际情况的物理表征。比如，我们研究管道内的流体流动，抽象出来一个直管，和粘性流体模型，或者我们认为管道内的液体是没有粘性的，使用一个直管和无粘流体模型.还有，我们根据热传导定律，认为固体的热流率是温度梯度的线形函数，相应的傅立叶定律就是导热问题的物理模型。因此，不难理解物理模型是对实际问题的抽象概念，对实际问题的一种描述方式，这种抽象包括了实际问题的几何模型，时间尺度，以及相应的物理规律。数学模型就好理解了，就是对物理模型的数学描写。比如N-S方程就是对粘性流体动力学的一种数学描写，值得注意的是，数学模型对物理模型的描写也要通过抽象，简化的过程。物理模型是指把实际的问题，通过相关的物理定律概括和抽象出来并满足实际情况的物理表征。比如，我们研究管道内的流体流动，抽象出来一个直管，和粘性流体模型，或者我们认为管道内的液体是没有粘性的，使用一个直管和无粘流体模型.还有，我们根据热传导定律，认为固体的热流率是温度梯度的线形函数，相应的傅立叶定律就是导热问题的物理模型。因此，不难理解物理模型是对实际问题的抽象概念，对实际问题的一种描述方式，这种抽象包括了实际问题的几何模型，时间尺度，以及相应的物理规律。数学模型就好理解了，就是对物理模型的数学描写。比如N-S方程就是对粘性流体动力学的一种数学描写，值得注意的是，数学模型对物理模型的描写也要通过抽象，简化的过程。

建立控制方程 确立初始条件及边界条件划分计算网格，生成计算节点建立离散方程离散初始条件和边界条件给定求解控制参数否解收敛否显示和输出计算结果

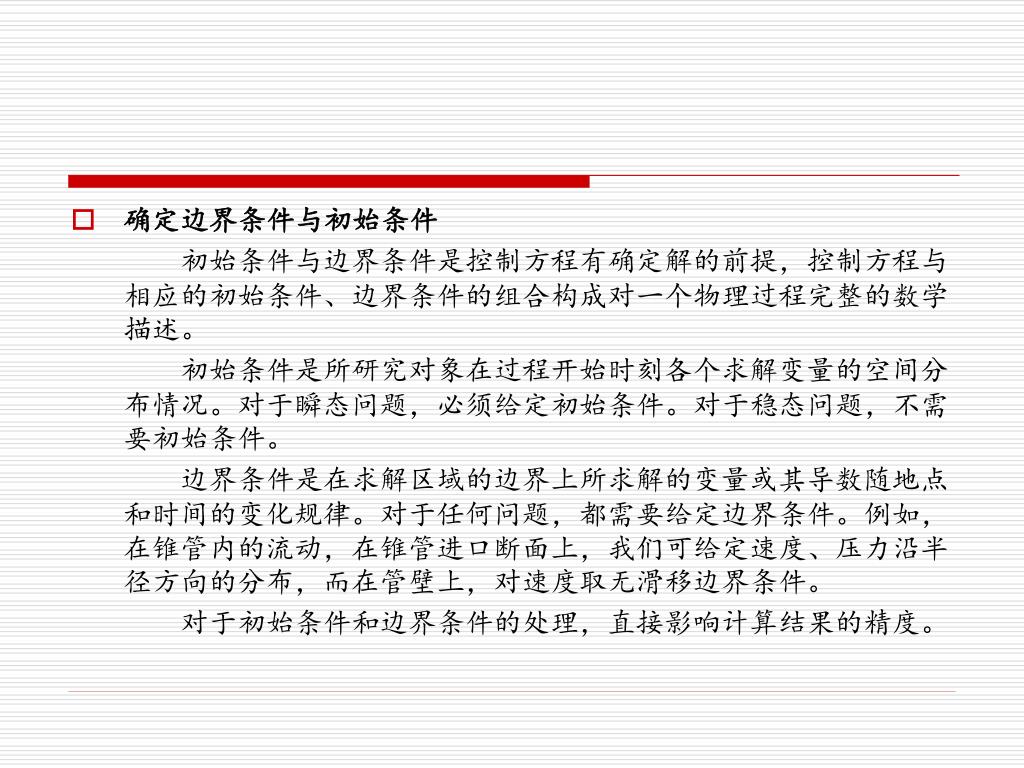

确定边界条件与初始条件 初始条件与边界条件是控制方程有确定解的前提，控制方程与相应的初始条件、边界条件的组合构成对一个物理过程完整的数学描述。初始条件是所研究对象在过程开始时刻各个求解变量的空间分布情况。对于瞬态问题，必须给定初始条件。对于稳态问题，不需要初始条件。边界条件是在求解区域的边界上所求解的变量或其导数随地点和时间的变化规律。对于任何问题，都需要给定边界条件。例如，在锥管内的流动，在锥管进口断面上，我们可给定速度、压力沿半径方向的分布，而在管壁上，对速度取无滑移边界条件。对于初始条件和边界条件的处理，直接影响计算结果的精度。

划分计算网 采用数值方法求解控制方程时，都是想办法将控制方程在空间区域上进行离散，然后求解得到的离散方程组。要想在空间域上离散控制方程，必须使用网格。现已发展出多种对各种区域进行离散以生成网格的方法，统称为网格生成技术。不同的问题采用不同数值解法时，所需要的网格形式是有一定区别的，但生成网格的方法基本是一致的。目前，网格分结构网格和非结构网格两大类。简单地讲，结构网格在空间上比较规范，如对一个四边形区域，网格往往是成行成列分布的，行线和列线比较明显。而对非结构网格在空间分布上没有明显的行线和列线。

对于二维问题，常用的网格单元有三角形和四边形等形式；对于三维问题，常用的网格单元有四面体、六面体、三棱体等形式。在整个计算域上，网格通过节点联系在一起。对于二维问题，常用的网格单元有三角形和四边形等形式；对于三维问题，常用的网格单元有四面体、六面体、三棱体等形式。在整个计算域上，网格通过节点联系在一起。日前各种CFD软件都配有专用的网格生成工具，如FLUENT使用GAMBIT作为前处理软件。多数CFD软件可接收采用其他CAD或CFD／FEM软件产生的网格模型。如FLUENT可以接收ANSYS所生成的网格。若问题不是特别复杂，用户也可自行编程生成网格。

建立离散方程 对于在求解域内所建立的偏微分方程，理论上是有真解（或称精确解或解析解）的。但由于所处理的问题自身的复杂性，一般很难获得方程的真解。因此，就需要通过数值方法把计算域内有限数量位置(网格节点或网格中心点)上的因变量值当作基本未知量来处理，从而建立一组关于这些未知量的代数方程组，然后通过求解代数方程组来得到这些节点值，而计算域内其他位置上的值则根据节点位置上的值来确定。由于所引入的应变量在节点之间的分布假设及推导离散化方程的方法不同，就形成了有限差分法、有限元法、有限元体积法等不同类型的离散化方法。

在同一种离散化方法中，如在有限体积法中，对式(1.19)中的对流项所采用的离散格式不同，也将导致最终有不向形式的离散方程。在同一种离散化方法中，如在有限体积法中，对式(1.19)中的对流项所采用的离散格式不同，也将导致最终有不向形式的离散方程。对于瞬态问题，除了在空间域上的离散外，还要涉及在时间域上的离散。要涉及使用何种时间积分方案的问题。在后面将结合有限体积法，介绍常用离散格式。

离散初始条件和边界条件 前面所给定的初始条件和边界条件是连续性的，如在静止壁面上速度为0，现在需要针对所生成的网格，将连续型的初始条件和边界条件转化为特定节点上的值，如静止壁面上共有90个节点，则这些节点上的速度值应均设为0。这样，连同在各节点处所建立的离散的控制方程，才能对方程组进行求解。在商用CFD软件中，往往在前处理阶段完成了网格划分后，直接在边界上指定初始条件和边界条件，然后由前处理软件自动将这些初始条件和边界条件按离散的方式分配到相应的节点上去。

给定求解控制参数 在离散空间上建立了离散化的代数方程组，并施加离散化的初始条件和边界条件后，还需要给定流体的物理参数和紊流模型的经验系数等。此外，还要给定迭代计算的控制精度、瞬态问题的时间步长和输出频率等。在CFD的理论中，这些参数并不值得去探讨和研究，但在实际计算时，它们对计算的精度和效率有着重要的影响。

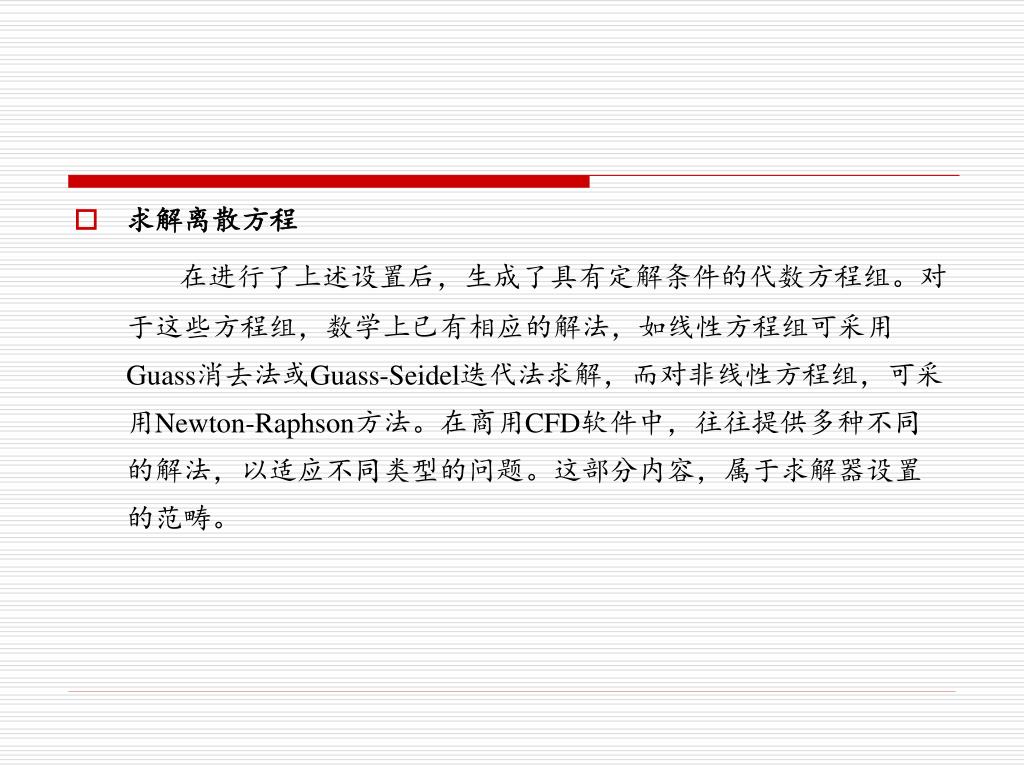

求解离散方程 在进行了上述设置后，生成了具有定解条件的代数方程组。对于这些方程组，数学上已有相应的解法，如线性方程组可采用Guass消去法或Guass-Seidel迭代法求解，而对非线性方程组，可采用Newton-Raphson方法。在商用CFD软件中，往往提供多种不同的解法，以适应不同类型的问题。这部分内容，属于求解器设置的范畴。

判断解的收敛性 对于稳态问题的解，或是瞬态问题在某个特定时间步上的解；往往要通过多次迭代才能得到。有时，因网格形式或网格大小、对流项的离散插值格式等原因，可能导致解的发散。对于瞬态问题，若采用显式格式进行时间域上的积分，当时间步长过大时，也可能造成解的振荡或发散。因此，在迭代过程中，要对解的收敛性随时进行监视，并在系统达到指定精度后，结束迭代过程。这部分内容属于经验性的，需要针对不同情况进行分析。

显示和输出计算结果 • 线值图：在二维或三维空间上，将横坐标取为空间长度或时间历程，将纵坐标取为某一物理量，然后用光滑曲线或曲面在坐标系内绘制出某一物理量沿空间或时间的变化情况。 • 矢量图：直接给出二维或三维空间里矢量（如速度）的方向及大小，一般用不同颜色和长度的箭头表示速度矢量。矢量图可以比较容易地让用户发现其中存在的旋涡区。 • 等值线图：用不同颜色的线条表示相等物理量(如温度)的一条线。 • 流线图：用不同颜色线条表示质点运动轨迹。 • 云图：使用渲染的方式，将流场某个截面上的物理量(如压力或温度)用连续变化的颜色块表示其分布。

计算流体力学的应用领域 • 水轮机、风机和泵等流体机械内部的流体流动 • 飞机和航天飞机等飞行器的设计 • 汽车流线外型对性能的影响 • 洪水波及河口潮流计算 • 风载荷对高层建筑物稳定性及结构性能的影响 • 温室及室内的空气流动及环境分析 • 电子元器件的冷却 • 换热器性能分析及换热器片形状的选取 • 河流中污染物的扩散 • 汽车尾气对街道环境的污染 • 食品中细菌的运移

计算流体动力学的分支 • 有限差分法(Finite Different Method，FDM) • 有限元法(Finite EIement Method，FEM) • 有限体积法(Finite Volume Method，FVM) 经过四十多年的发展，CFD出现了多种数值解法。这些方法之间的主要区别在于对控制方程的离散方式。根据离散的原理不同，CFD大体上可分为三个分支：

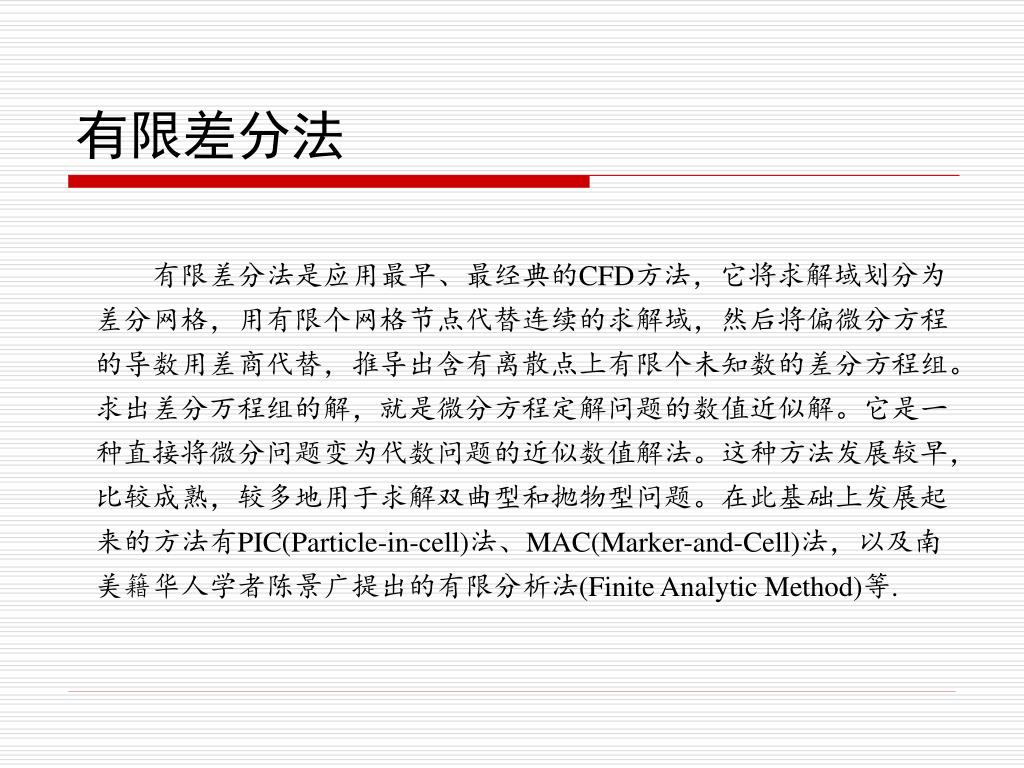

有限差分法 有限差分法是应用最早、最经典的CFD方法，它将求解域划分为差分网格，用有限个网格节点代替连续的求解域，然后将偏微分方程的导数用差商代替，推导出含有离散点上有限个未知数的差分方程组。求出差分万程组的解，就是微分方程定解问题的数值近似解。它是一种直接将微分问题变为代数问题的近似数值解法。这种方法发展较早，比较成熟，较多地用于求解双曲型和抛物型问题。在此基础上发展起来的方法有PIC(Particle-in-cell)法、MAC(Marker-and-Cell)法，以及南美籍华人学者陈景广提出的有限分析法(Finite Analytic Method)等.

有限元法 有限元法是20世纪80年代开始应用的—种数值解法，它吸收了有限差分法中离散处理的内核，又采用了变分计算中选择逼近函数对区域进行积分的合理方法。有限元法因求解速度较有限差分法和有限体积法慢，因此应用不是特别广泛。在有限元法的基础上，英国C A．BBrebbia等提出了边界元法和混合元法等方法。

有限体积法 有限体积法是将计算区域划分为一系列控制体积，将待解微分方程对每一个控制体积积分得出离散方程。有限体积法的关键是在导出离散方程过程中，需要对界面上的被求函数本身及其导数的分布作出某种形式的假定。用有限体积法导出的离散方程可以保证具有守恒特性，而且离散方程系数物理意义明确，计算量相对较小。1980年，S.V.Patanker在其专著《Numericacl Heat Transfer and Fluid Flow》中对有限体积法作了全面的阐述。此后，该方法得到了广泛应用，是目前CFD应用最广的一种方法。当然，对这种方法的研究和扩展也在不断进行，如PChow提出了适用于任意多边形非结构网格的扩展有限体积法。

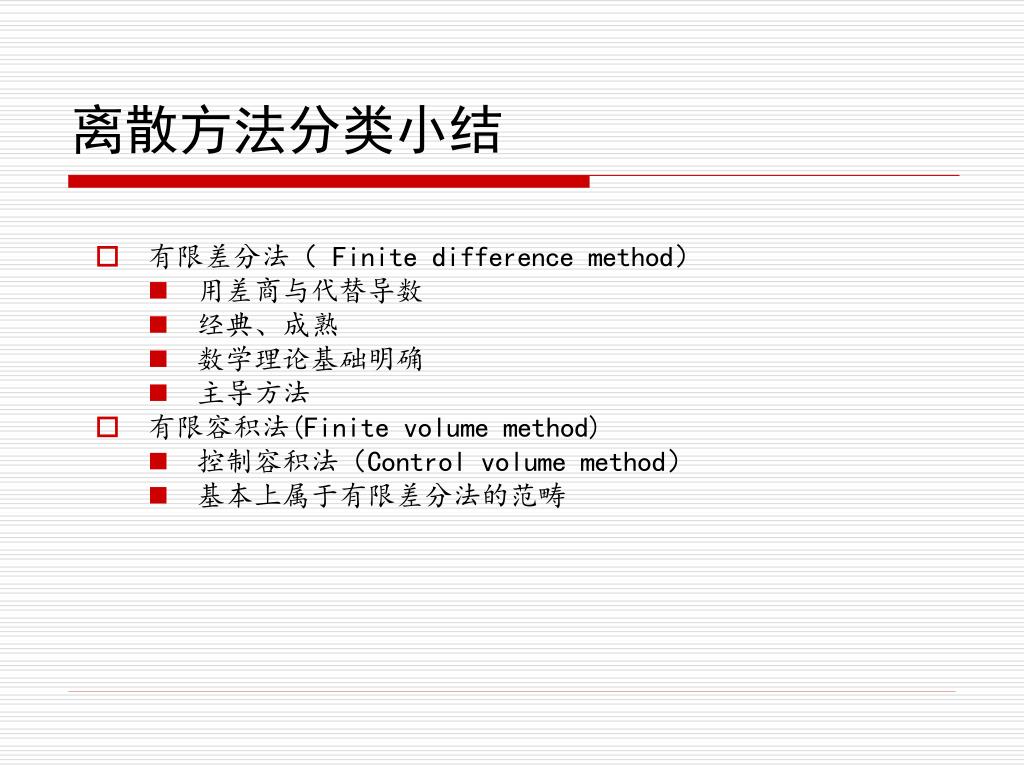

离散方法分类小结 • 有限差分法（ Finite difference method） • 用差商与代替导数 • 经典、成熟 • 数学理论基础明确 • 主导方法 • 有限容积法(Finite volume method) • 控制容积法（Control volume method） • 基本上属于有限差分法的范畴

有限元法（Finite element method) • 将求解区域分成若干个小的单元（element） • 设定待求变量在单元上的分布函数 • 适应性强，适用于复杂的求解区域 • 一度有取代有限差分法的趋势 • 程序技巧要求高 • 数学基础不如有限差分法明确

边界单元法（Boundary element method) • 对数学模型在边界上离散化 • 基于数学模型的基础解 • 不需要全区域求解 • 数学技巧要求高 • 通用性差 • 数学基础不是非常明确 • 样条边界单元法（Sample spectrum ~) • 改进的边界单元法 • 用样条插值解决边界元的基础解问题 • 应用范围大大拓宽 • 灵活性更强 • 缺点：同边界单元法

有限分析法（Finite analytical method) • 将求解区域分成若干个子区域 • 给出在各个子区域上的分析解 • 利用边界条件耦合各个子区域上的分析解从而得到离散化方程 • 最大限度地引入了分析解的成分 • 一般可以提高求解效率和精度 • 数学技巧非常高 • 与问题的性质有关 • 很难形成通用程序

数值积分变换法（Numerical integration transform method) • 将积分变换法引入各类问题的求解 • 将问题进行分解： • 可以得到分析解的辅助问题 • 多个（无限多个）常微分方程 • 无需整体求解 • 数学要求高 • 前期准备工作量非常大 • 很难形成通用的求解程序

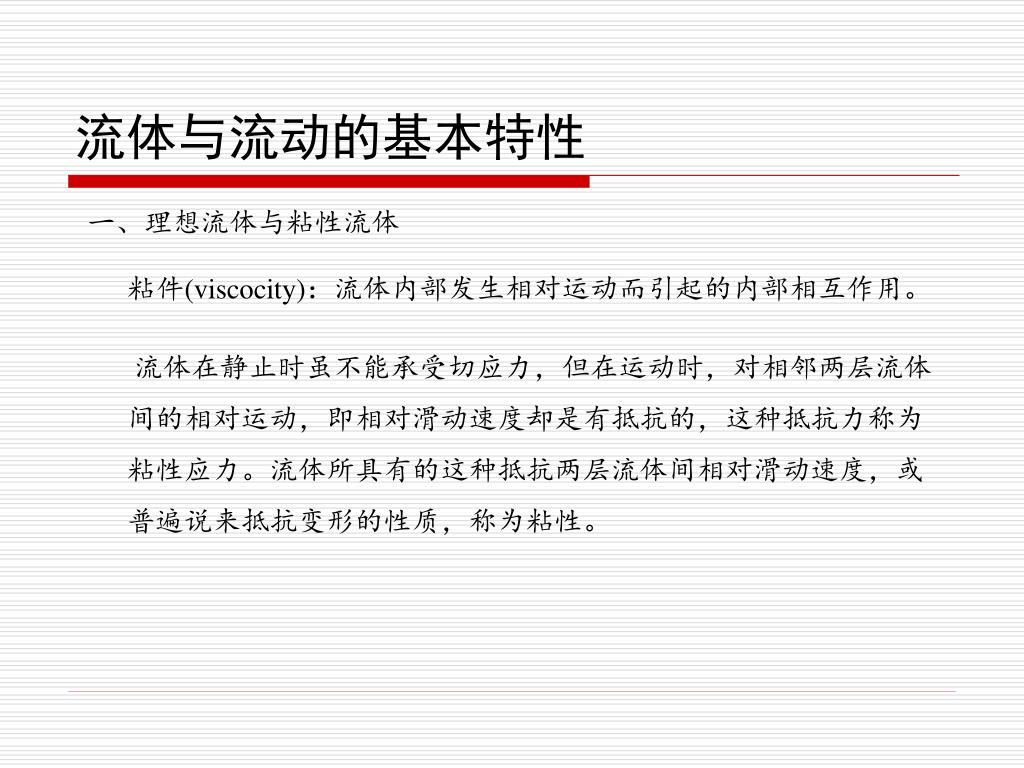

流体与流动的基本特性 一、理想流体与粘性流体粘件(viscocity)：流体内部发生相对运动而引起的内部相互作用。流体在静止时虽不能承受切应力，但在运动时，对相邻两层流体间的相对运动，即相对滑动速度却是有抵抗的，这种抵抗力称为粘性应力。流体所具有的这种抵抗两层流体间相对滑动速度，或普遍说来抵抗变形的性质，称为粘性。

粘性大小依赖于流体的性质，并显著地随温度而变化。实验表明，粘性应力的大小与粘性及相对速度成正比。当流体的粘性较小（如空气和水的粘性都很小），运动的相对速度也不大时，所产生的粘性应力比起其他类型的力(如惯性力)可忽略不计。此时，我们可以近似地把流体看成是无粘性的，称为无粘流体(inviscid fluid)，也叫做理想流体(Perfect fluid)。而对于有粘性的流体，则称为粘性流体（viscous fluid）。十分明显，理想流体对于切向变形没有任何抗拒能力。应该强调指出，真正的理想流体在客观实际中是不存在的，它只是实际流体在某种条件下的一种近似模型。

二、流体热传导及扩散 • 除了粘性外，流体还有热传导(heat transfer)及扩散(diffusion)等性质。当流体中存在着温度差时，温度高的地方将向温度低的地方传送热量，这种现象称为热传导。同样地，当流体混合物中存在着组元的浓度差时，浓度高的地方将向浓度低的地方输送该组入的物质，这种现象称为扩散。 • 流体的宏观性质，如扩散、粘性和热传导等，是分子输运性质的统计平均。由于分子的不规则运动，在各层流体间交换着质量、动量和能量，使不同流体层内的平均物理量均匀化。这种性质称为分子运动的输运性质。质量输运在宏观上表现为扩散现象，动量输运表现为粘性现象，能量输运则表现为热传导现象。 • 理想流体忽略了粘性，即忽略了分子运动的动量输运性质，因此在理想流体中也不应考虑质量和能量输运性质——扩散和热传导，因为它们具有相同的微观机制

三、可压流体与不可压流体 根据密度是否为常数，流体分为可压(compressible)与不可压(incompressible)两大类。当密度为常数时，流体为不可压流体，否则为可压流体。空气为可压流体，水为不可压流体。有些可压流体在特定的流动条件下，可以按不可压流体对待。有时，也称可压流动与不可压流动。在可压流体的连续方程中含密度，因而可把p视为连续方程中的独立变量进行求解，再根据气体的状态方程求出压力。不可压流体的压力场是通过连续方程间接规定的。由于没有直接求解压力的方程，不可压流体的流动方程的求解有其特殊的困难。

四、定常与非定常流动 根据流体流动的物理量(如速度、压力、温度等)是否随时间变化，将流动分为定常(steady)与非定常(unsteady)两大类。当流动的物理量不随时间变化，即时，为定常流动；当流动的物理量随时间变化，即，则为非定常流动。定常流动也称为恒定流动或稳态流动；非定常流动也称为非恒定流动或非稳态流动或或瞬态(transient)流动。许多流体机械在起动或关机时的流体流动一般是非定常流动，而正常运转时可看作是定常流动。

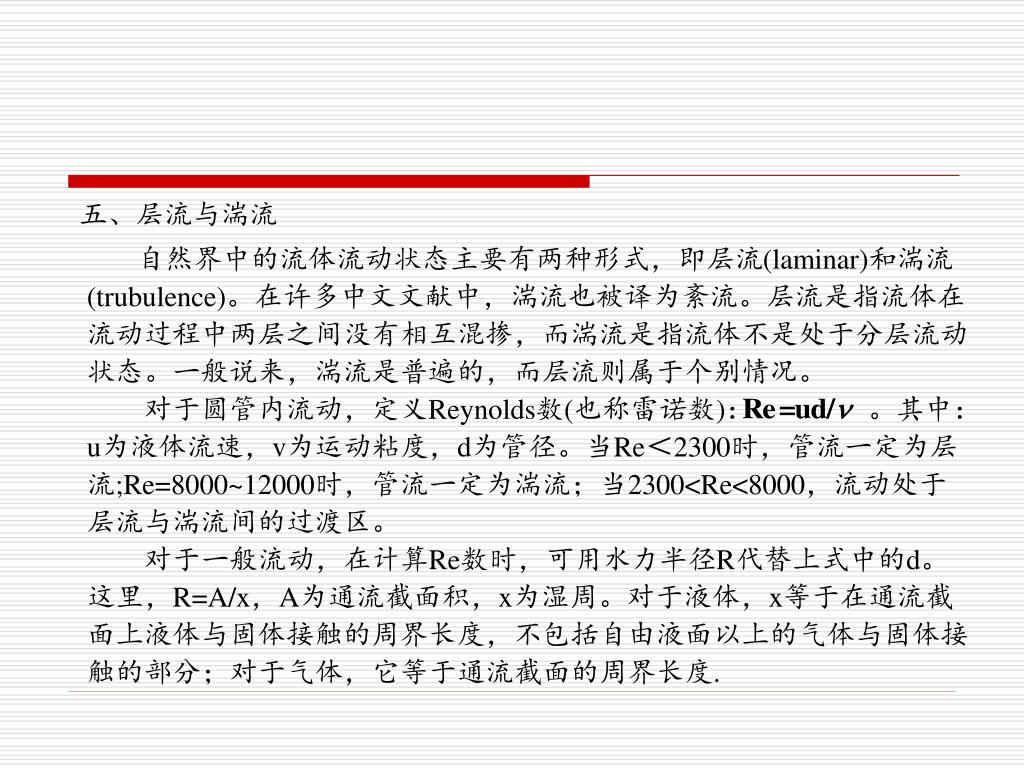

五、层流与湍流 自然界中的流体流动状态主要有两种形式，即层流(laminar)和湍流(trubulence)。在许多中文文献中，湍流也被译为紊流。层流是指流体在流动过程中两层之间没有相互混掺，而湍流是指流体不是处于分层流动状态。一般说来，湍流是普遍的，而层流则属于个别情况。对于圆管内流动，定义Reynolds数(也称雷诺数)：。其中：u为液体流速，v为运动粘度，d为管径。当Re＜2300时，管流一定为层流;Re=8000~12000时，管流一定为湍流；当2300<Re<8000，流动处于层流与湍流间的过渡区。对于一般流动，在计算Re数时，可用水力半径R代替上式中的d。这里，R=A/x，A为通流截面积，x为湿周。对于液体，x等于在通流截面上液体与固体接触的周界长度，不包括自由液面以上的气体与固体接触的部分；对于气体，它等于通流截面的周界长度.

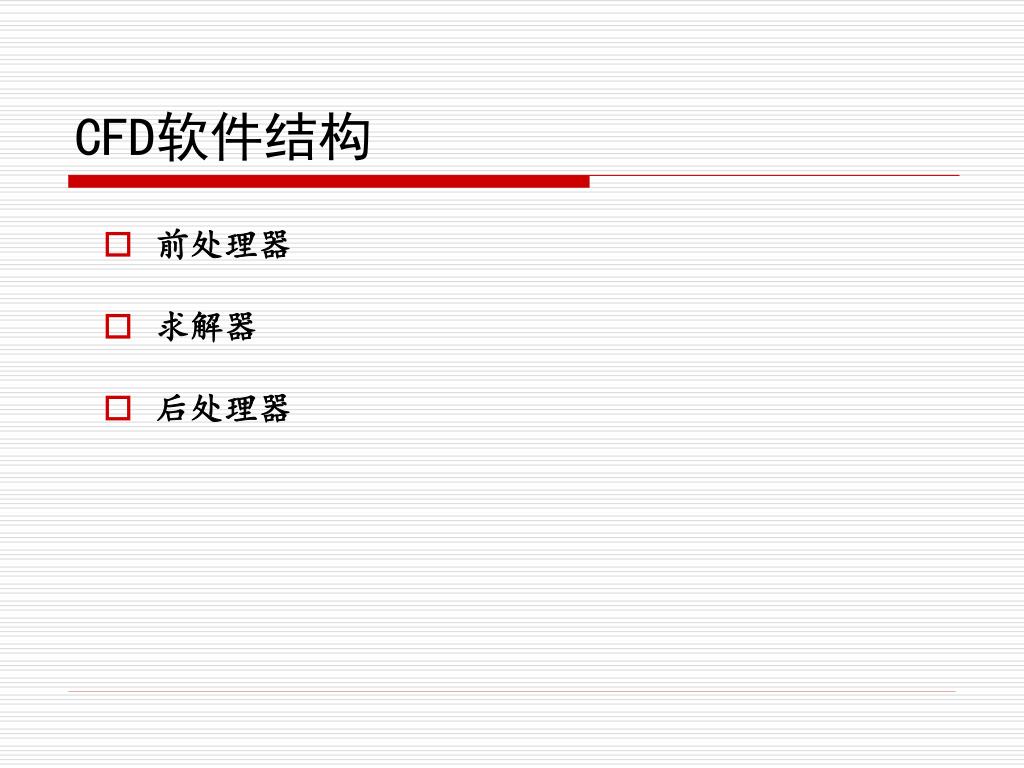

CFD软件结构 • 前处理器 • 求解器 • 后处理器

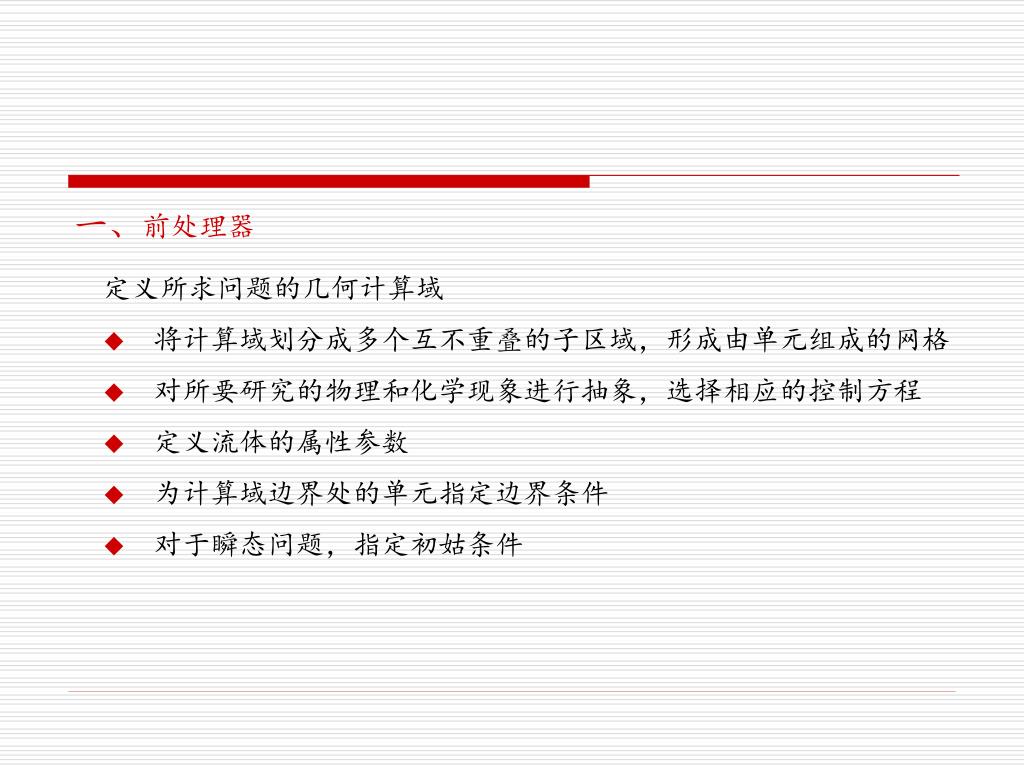

一、前处理器 • 定义所求问题的几何计算域 • 将计算域划分成多个互不重叠的子区域，形成由单元组成的网格 • 对所要研究的物理和化学现象进行抽象，选择相应的控制方程 • 定义流体的属性参数 • 为计算域边界处的单元指定边界条件 • 对于瞬态问题，指定初姑条件

一般来讲，单元越多、尺寸越小，所得到的解的精度越高，但所需要的计算机内存资源及CPU时间也相应增加。为了提高计算精度，在物理量梯度较大的区域，以及我们感兴趣的区域，往往要加密计算网格；在前处理阶段生成计算网格时，关键是要把握好计算精度与计算成本之间的平衡。一般来讲，单元越多、尺寸越小，所得到的解的精度越高，但所需要的计算机内存资源及CPU时间也相应增加。为了提高计算精度，在物理量梯度较大的区域，以及我们感兴趣的区域，往往要加密计算网格；在前处理阶段生成计算网格时，关键是要把握好计算精度与计算成本之间的平衡。

二、求解器 • 求解器(solver)的核心是数值求解方案。常用的数值求解方案包括有限差分、有限元、谱方法和有限体积法等。总体上讲，这些方法的求解过程大致相同，包括以下步骤： • 借助简单函数来近似待求的流动变量 • 将该近似关系代入连续型的控制方程中，形成离散方程组 • 求解代数方程组 • 各种数值求解方案的主要差别在于流动变量被近似的方式及相应的离散化过程。

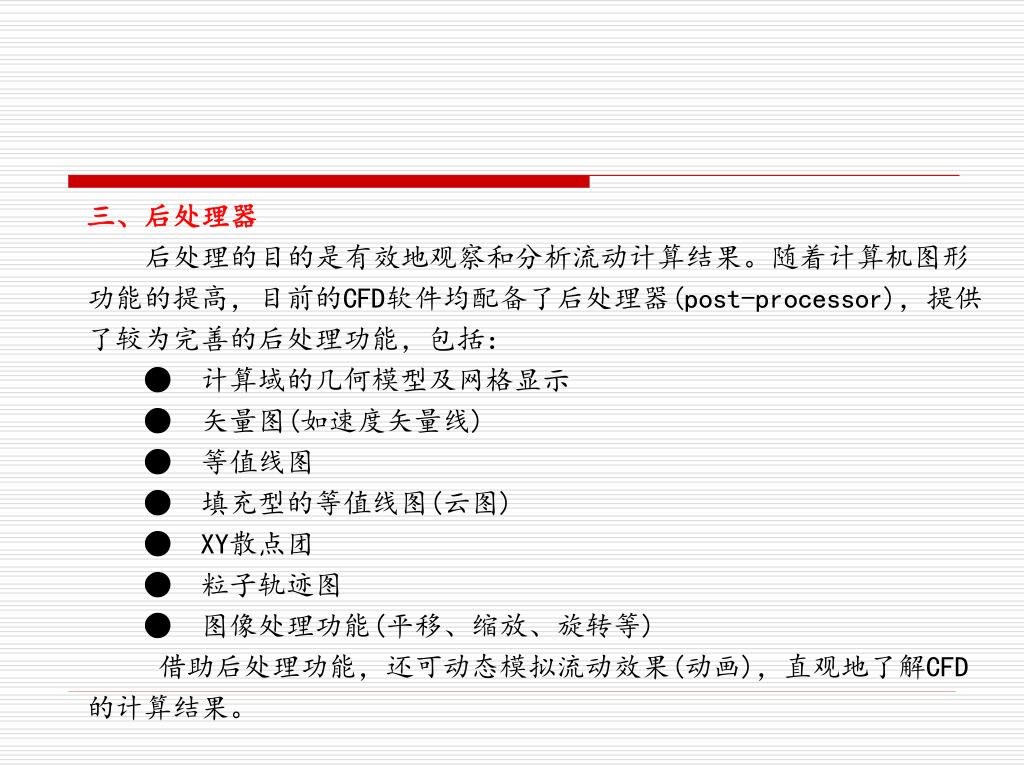

三、后处理器 后处理的目的是有效地观察和分析流动计算结果。随着计算机图形功能的提高，目前的CFD软件均配备了后处理器(post-processor)，提供了较为完善的后处理功能，包括： ● 计算域的几何模型及网格显示 ● 矢量图(如速度矢量线) ● 等值线图 ● 填充型的等值线图(云图) ● XY散点团 ● 粒子轨迹图 ● 图像处理功能(平移、缩放、旋转等) 借助后处理功能，还可动态模拟流动效果(动画)，直观地了解CFD的计算结果。

第十一章 计算流体力学基础
