  1. 濛阳农副产品交易中心 业务运营支撑平台（BOSS） 讯浩科技 2010.2 XUNHAO TECHINOLOGY 1

  2. 系统需求 • IC卡业务流程实现 • IC卡设备管理 • 业务计费处理 • 业务管理 • 流程管理 • 数据统计

  3. 方案特点及优势 • 使用服务总线架构—高伸缩性、高扩展性、高维护性 • 强化与数据库交互—表区、高速缓存、持久化机制 • 灵活处理模式—包含同步与异步处理（请求队列） • 使用独立的工作流引擎—实现执行流程与业务的低耦合，完成业务流程的快速部署与灵活变更。 • 安全性采用—RAS非对称加密方式 • 可移值性—支持windows 、linux

  4. BOSS系统结构 综合业务处理系统（IBDS）业务流程管理系统(BPMS)业务计费系统（BCS）业务处理总线（SDB）综合业务管理平台（IBMP）

  5. 系统组网结构图

  6. BOSS---综合业务处理系统(IBDS) 综合业务处理系统（Integrative Business Deal System--IBDS）实现对业务管理、商铺管理、IC卡管理、IC卡设备管理、业务操作人员管理、平台操作日志等功能的应用辑逻实现。并将这些功能发布到“服务处理总线（SDB）”。IBDS并不负责权限判断所有签权操作在SDB完成。IBDS只提供业务逻辑服务单位。但IBDS需处理数据完整性，当接收到的请求数据项不完整时，不进行逻辑操作。

  7. 综合业务处理系统(IBDS)---系统架构示意图

  8. 综合业务处理系统(IBDS)---功能概述 • 商户管理 商户定义 添加商户，修改商户信息，查询商户信息，注销商户信息 • 业务管理 业务定义 添加业务，修改业务，绑定业务流程，删除业务、查询业务。 • IC卡管理 IC卡定义 添加IC卡、修改IC卡信息、删除IC卡、查询IC卡信息、IC卡鉴权、IC卡帐户绑定。

  9. 综合业务处理系统(IBDS)---功能概述 • 业务操作人员管理 业务操作定义 添加人员、删除人员、查询人员、修改人员信息、人员操作鉴权。 • 日志记录查询 人员操作日志查询、IC设备请求日志查询、IC卡开日志、IC卡注销日志、商铺开户日志、商铺销户日志。

  10. BOSS---业务计费系统( BCS) 业务计费系统（Business Charge System --BCS）实现对帐户管理相关功能、计费代码管理、相关日志管理、业务批价、数据审核、回退。并将这些功能发布到“服务处理总线（SDB）”。BCS并不负责权限判断所有签权操作在SDB完成。BCS只提供计费逻辑服务单位。

  11. 业务计费系统( BCS)---方案特点 • 动态计费脚本---可能满足业务快速、灵活计费需求。 • 计费数据可配置化---业务管理人员可时实管理业务资费 • 帐户序列化操作---保证计费的准确性、时实性 • 帐户数据校验---保证计费准确性、主动发现账务数据中的异常。

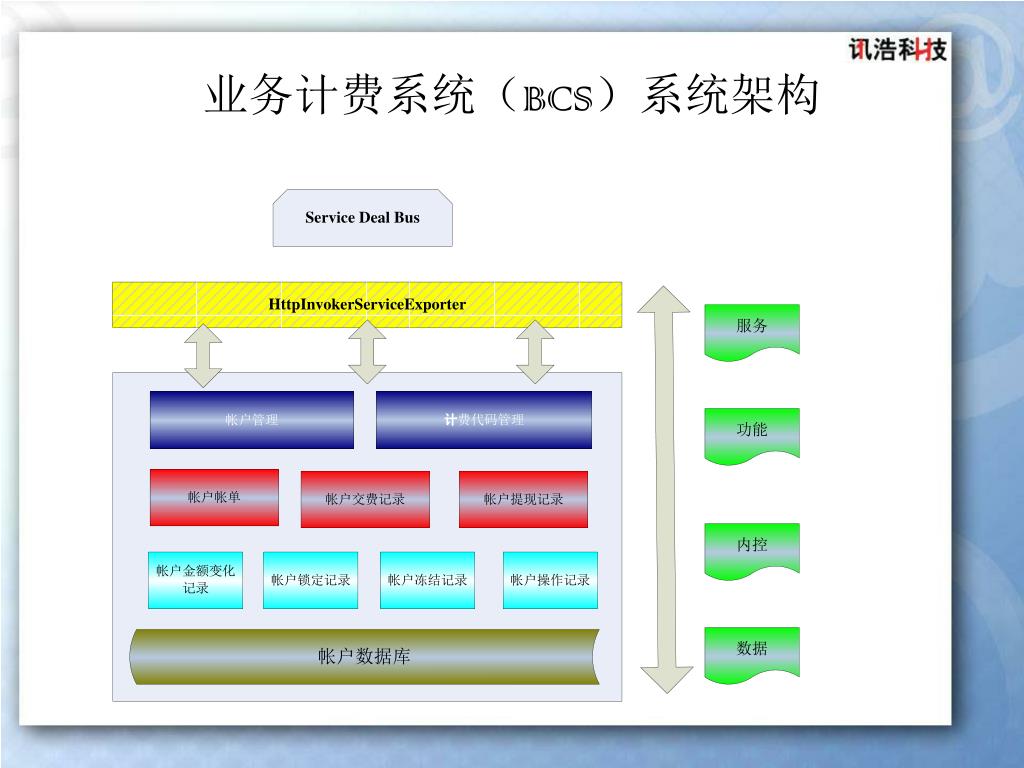

  12. 业务计费系统（BCS）系统架构

  13. 业务计费系统(BCS)---功能概述 • 资金账户管理 *资金帐户定义 账户添加、账户信息修改、账户注销、账户信息查询、账户锁定、账户金额冻结 • 帐务处理 帐户扣费、帐户交费、帐单生成

  14. 业务计费系统(BCS)---功能概述 • 日志管理模块 账户金额变化日志 账户锁定操作日志 账户金额冻结日志 账户操作日志

  15. 业务计费系统(BCS)---功能概述 • 计费代码管理 *计费代码定义 计费代码添加、计费代码信息修改、计费代码查询。 • 帐务数据校验 定时采集账户金额数据生成帐户金额归档数据，通过与账户金额变化日志 进行数据比对校验扣费的正确情况。如果计费数据出现异常将向前台的业务管理 人员发出报警，提示业务管理人员进行手工核账户。帐务校验也可以实时调用以 满足如：账户交费、账户退费时等业务的需要。

  16. 业务流程管理系统（BPMS） • 业务流程管理系统（Business Process Management System--BPMS）通过运用工作流引擎实现对业务支撑平台的业务流程实现、业务流程运行、业务流程管理，并将这些功能发布到SDB上。本系统采用工作流引擎的优势在于，可以最大幅度降低流程本身与业务耦合度，提高流程的灵活性与可维护性。

  17. 业务流程管理系统(BPMS)---方案特点 • 使用工作流引擎降低流程本身与业务耦合度 • 动态业务流程加载 • 业务流程可配置性 • 流程环换监控

  18. 业务流程管理系统（BPMS）---整体架构

  19. 业务流管理系统(BPMS)---功能概述 • 流程添加 • 流程配置 • 流程删除 • 流程查询 • 流程发布 • 流程当前步骤查询 • 流程历史步骤查询

  20. BPMS需实现的业务流程 • 商户卡制卡流程

  21. BPMS需实现的业务流程 • 商户卡提现流程

  22. BPMS需实现的业务流程 • 临时卡制卡、发卡流程

  23. BPMS需实现的业务流程 • 临时卡退卡流程

  24. BPMS需实现的业务流程 • IC卡拍卖流程

  25. BPMS需实现的业务流程 • 商户AB卡交易B卡密码交易流程

  26. BPMS需实现的业务流程 • 商户AB卡交易B卡密码交易流程

  27. BPMS需实现的业务流程 • 单卡无密码交易流程

  28. BPMS需实现的业务流程 • 单卡密码交易流程

  29. 综合业务管理系统（IBMP） • 综合业务管理平台（Integrative Business Management Platform---IBMP）为业务管理人员提供可视化的操作界面，管理菜品交易环节中的各项数据以及服务，综合业务管理平台本身没有应用逻辑处理能力，查询与管理的操作实现是通过对服务处理总线（SDB）使用HXML协议的调用完成。

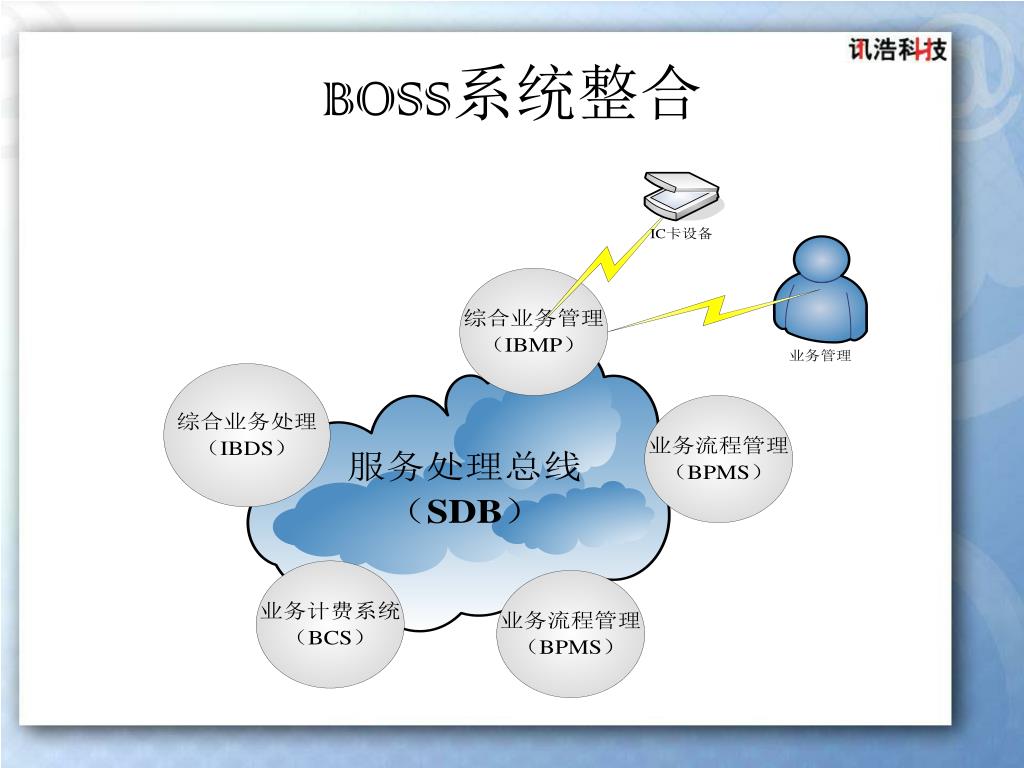

  30. BOSS系统整合

  31. BOSS---服务处理总线(SDB) 服务处理总线（Service Deal Bus--SDB）整合计费(BCS)、业务管理(IBDS)、流程处理(IBMP)各个子系统功能。每个功能对一个适配器(Adaptor)。SDB负责把各个服务集中发布，实现与客户端的RSA通信、对客户端的鉴权、对业务操作的权限控制。

  32. 服务处理总线(SDB)---方案特点 • SDB本身为一个服务容器，容器中装载若干过Adapter，每一个Adapter服务负责一个服务的对外发布以及与对内消息的路由及转换。 • SDB整合了IBDS、BPMS、BCS的功能，并将这一连串的功能组装成服务提供给综合业务管理平台(IBMP)或其它业务系统 • SDB集中负责权限处理、加密通信的实现。 • 实现数据库的持久层，通过一级缓存与二级缓存提高数据读取的效率，减轻数据的压力。 • 使用J2EE应用服务器，支持linux与window系统。 • 使用Hxml消息包完成与其它系统通信 • 使用XStream使用Class与XML的转换、实现快速开发。

  33. 服务处理总线(SDB)---系统架构示意图

  34. BOSS与对IC卡设备对接 • IC卡读取接口 • IC卡读取结果返回 • IC数据写入接口 • 小键盘输入接口 • 小键盘输入内容获取 • 获取IC卡设备ID

  35. Thanks !! 成都讯浩科技有限责任公司 刘楷 电话：13679024094 廖宇 电话：13981775264 Email：xunhaokeji@yahoo.cn

  36. 问题讨论

  37. 问题讨论 IC卡设备接口对接放式 IC卡设备的接口开放能力

  38. 问题讨论 与拍卖系统对接方式 需要开放到拍卖系统的服务接口 拍卖系统对于RSA通信对接问题

  39. 问题讨论 业务交易流程异常与帐户解锁、解除冻结的操作问题。 对于业务流程中跨框面与跨业务人员的时间跨度问题。
