Presentation Transcript

  1. 基础篇 微型计算机系统 硬件系统 软件系统 操作系统基础 作业 计算机编码和数制 系统综述

  2. 微型计算机系统 硬件系统 • 主机系统 • 外存储器 • 输入设备 • 输出设备 • 数据存储的组织形式

  3. 硬件系统 CPU 计算机硬件系统结构图 硬 件 运算器 控制器 存储器 输出设备 输入设备 内存储器 外存储器 主 机 外部设备

  4. 硬件系统 运算器 CPU 控制器 内存(ROM / RAM /Cache) 主机 硬 件 外部设备 总线 I/O接口 外存储器 输入设备 输出设备

  5. 硬件系统 • 主机箱 卧式机箱内部构造 立式机箱

  6. 电源 硬件系统 直流稳压电源 向主板、软盘驱动器、硬盘驱 动器或光盘驱动器等提供电源 (位于机箱内) 不间断电源 用于交流稳压及停电保护 (如:UPS)

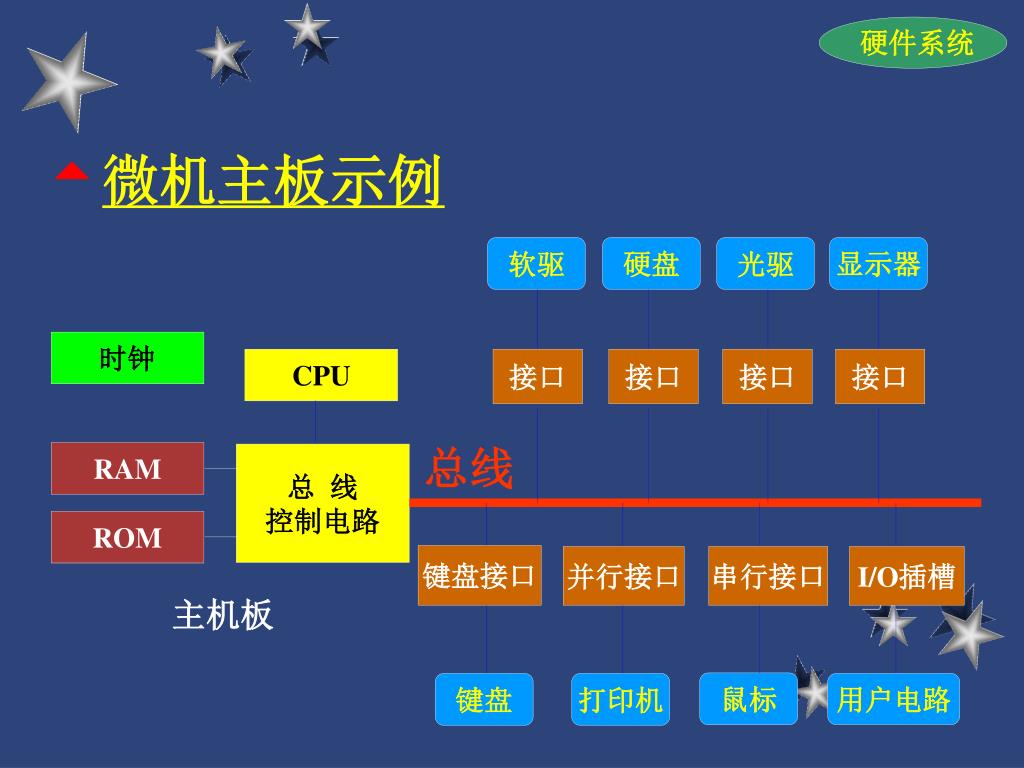

  7. 硬件系统 软驱 硬盘 光驱 显示器 时钟 CPU 接口 接口 接口 接口 总线 RAM 总 线 控制电路 ROM 键盘接口 并行接口 串行接口 I/O插槽 主机板 鼠标 键盘 打印机 用户电路 • 微机主板示例

  8. 硬件系统 键盘 硬 盘 鼠标 软 盘 打印机 显示器 输入设备 外存储器 输出设备

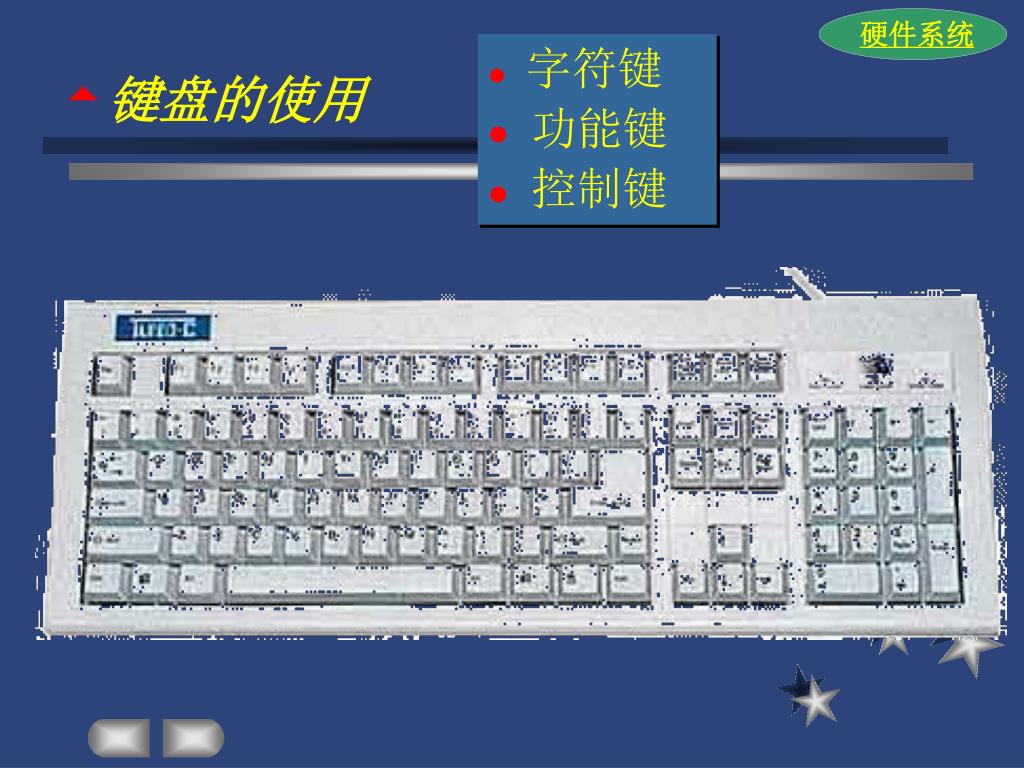

  9. 硬件系统 • 字符键 • 功能键 • 控制键 • 键盘的使用

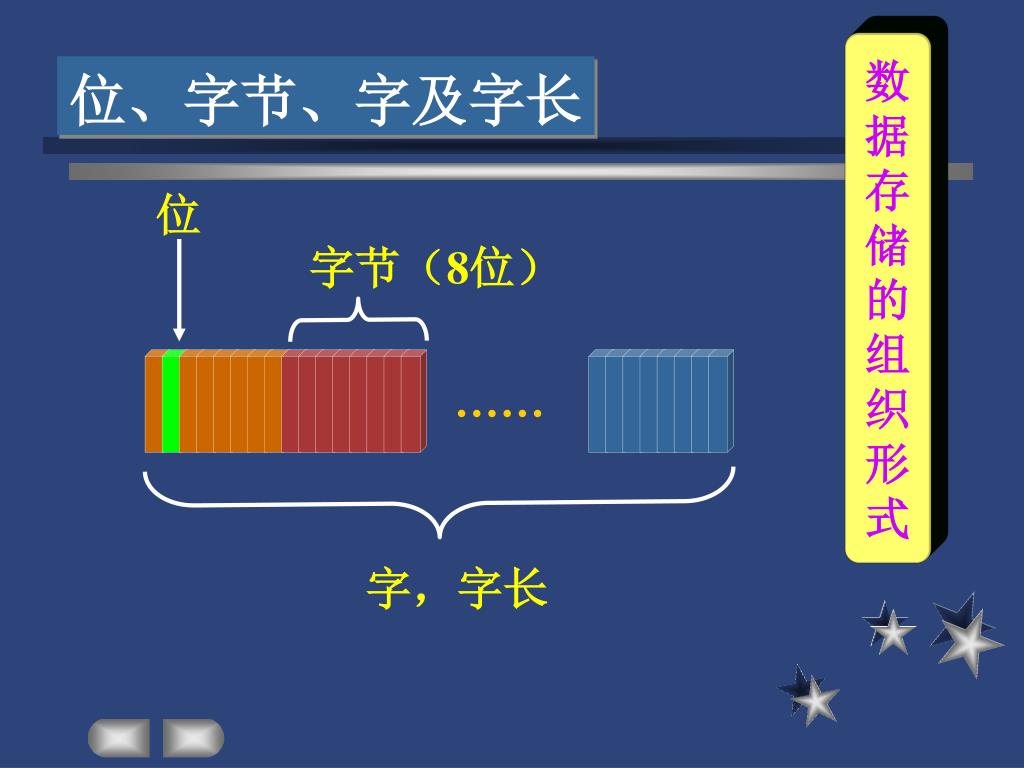

  10. 据 存 储 的 组 织 形 式 位、字节、字及字长 位 字节(8位) …… 字,字长

  11. 硬件系统 存储单元地址 存储位 存储单元 (字节) 0000H 0001H 0002H FFFFH 存储体 存储体结构图

  12. 操作系统 语言处理程序 服务程序 … 工具软件 应用软件包 用户程序 … 微型计算机系统 计算机软件系统 系统软件 应用软件

  13. 微型计算机系统 操作系统基础 UNIX • 操作系统的定义 • 操作系统的功能 • 操作系统的分类 • 操作系统用户界面 DOS Windows

  14. 操作系统基础 什么是操作系统? 用来控制和管理系统资源、方便用户使用计算机的程序的集合,是人-机交互的接口。 KV300 Word Windows

  15. CPU的控制与管理 内存的分配与管理 外部设备的控制与管理 文件管理 作业管理和控制 操作系统基础 操作系统的功能

  16. 操作系统基础 操作系统的分类 单用户单任务 单用户多任务 多用户多任务分时 网络 DOS Windows UNIX Netware Windows NT

  17. DOS NetWare UNIX Windows 操作系统基础 操作系统用户界面 命令行界面 窗口图形界面

  18. 微型计算机系统 计算机编码和数制 • 数 制 • 计算机编码 • 数据在计算机中的存储方式

  19. 定义: 编码和数制 数 制 • 按进位的原则进行计数 • 逢N进1 • 采用位权表示法

  20. 编码和数制 常用进位计数制表示方法 常用计数制的基数和数字符号

  21. 编码和数制 数制间的转换 十进制数 非十进制数 十进制数 非十进制数 二、八、十六进制之间的转换

  22. 十进制整数 非十进制整数 8 75 3 8 9 1 8 1 1 0 余数法:除基数取余数、由下而上排列。 示例1: 结果为:113

  23. 十进制整数 非十进制整数 示例2: 2 75 1 2 37 1 2 18 0 2 9 1 2 4 0 2 2 0 2 1 1 0 结果为:1001011

  24. 十进制小数 非十进制小数 进位法:用十进制小数乘基数,当积为0或达到 所要求的精度时,将整数部分由上而下排列。 示例: 0.625 ╳ 2 1.250 整数为1 ╳ 2 0.50 整数为0 ╳ 2 1.0整数为1 小数值为0 结果为:101

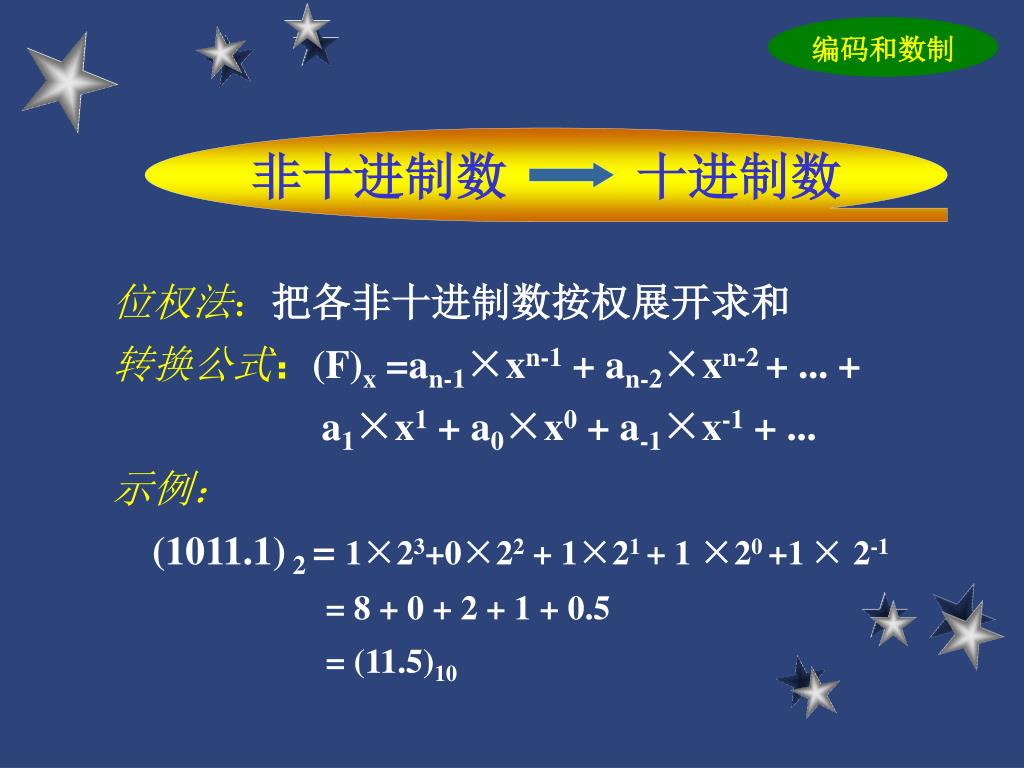

  25. 非十进制数 十进制数 编码和数制 位权法:把各非十进制数按权展开求和 转换公式:(F)x =an-1×xn-1 + an-2×xn-2 + ... + a1×x1 + a0×x0 + a-1×x-1 + ... 示例: (1011.1) 2 = 1×23+0×22 + 1×21 + 1 ×20 +1× 2-1 = 8 + 0 + 2 + 1 + 0.5 = (11.5)10

  26. 一位拆三位 一位拆四位 三位并一位 四位并一位 编码和数制 二、八与十六进制之间的转换 整数从右向左 小数从左向右 二进制 八进制 二进制 十六进制

  27. 编码和数制 100 110 110 111 . 010 100( 4 6 6 7 . 2 4 )8 示例: 0001 1011 0111.0100( 1 B 7 . 4 )16

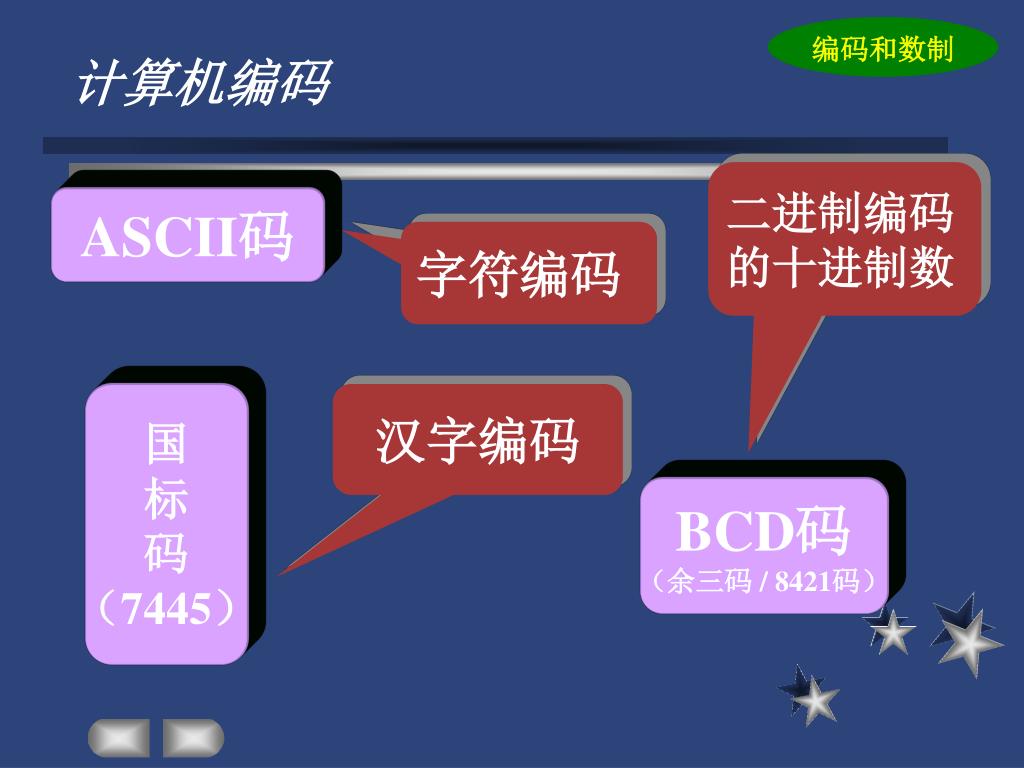

  28. 编码和数制 计算机编码 二进制编码 的十进制数 ASCII码 字符编码 国 标 码 (7445) 汉字编码 BCD码 (余三码 / 8421码)

  29. 即:+77 0 1001101 编码和数制 数据在计算机中的表示方式 机 器 数 / 真 值 +77 0 1 0 0 1 1 0 1 符号位 真值 机器数

  30. 原码 反码 0 1 1 0 0 1 0 补码 1 1 0 0 1 1 0 1 1 0 1 1 0 0 1 编码和数制 数据在计算机中的表示方式 带 符 号 的 机 器 数 -77 原码 1 反码 1 补码

  31. 0 1 0 0 0 0 0 0 1 0 0 0 0 0 1 1 编码和数制 数据在计算机中的表示方式 定 点 数 定点小数: 符号位 隐含小数位(+0.5) 定点整数: 符号位 隐含小数位(-3)

  32. …… 阶符 阶码 数符 尾数 阶码部分 尾数部分 编码和数制 数据在计算机中的表示方式 浮 点 数 31 30 24 23 22 0 如:0.27E-2 → + 0.27 * 10-2

  33. 微型计算机系统 系统综述 • 微型计算机的系统配置 • 微型计算机工作基础 • 微型计算机的性能指标

  34. 系统综述 微型计算机的系统配置 • 系统配置是指对计算机系统参数的设置过程,通常是由厂家在 • 出厂前配置好。系统参数作为BIOS的一部分通常存放在主板的 • CMOS芯片中,每次开机加电时, BIOS都要自动检测计算机 • 的主要部件,并将相应的参数提供给操作系统。 • 启动BIOS设置程序SETUP不同的厂商规定进入BIOS设置 程序SETUP的方法不一样。通常按“Del”键进入SETUP。 • 系统配置CMOS由机内的专用可充电电池供电。计算机工 作时,计算机的电源给电池充电,以保证在关机时CMOS中的 参数不丢失。当要增加、删除或更换某些设备时,也必须先 通过SETUP程序修改CMOS中的数据,并以此通知操作系统。

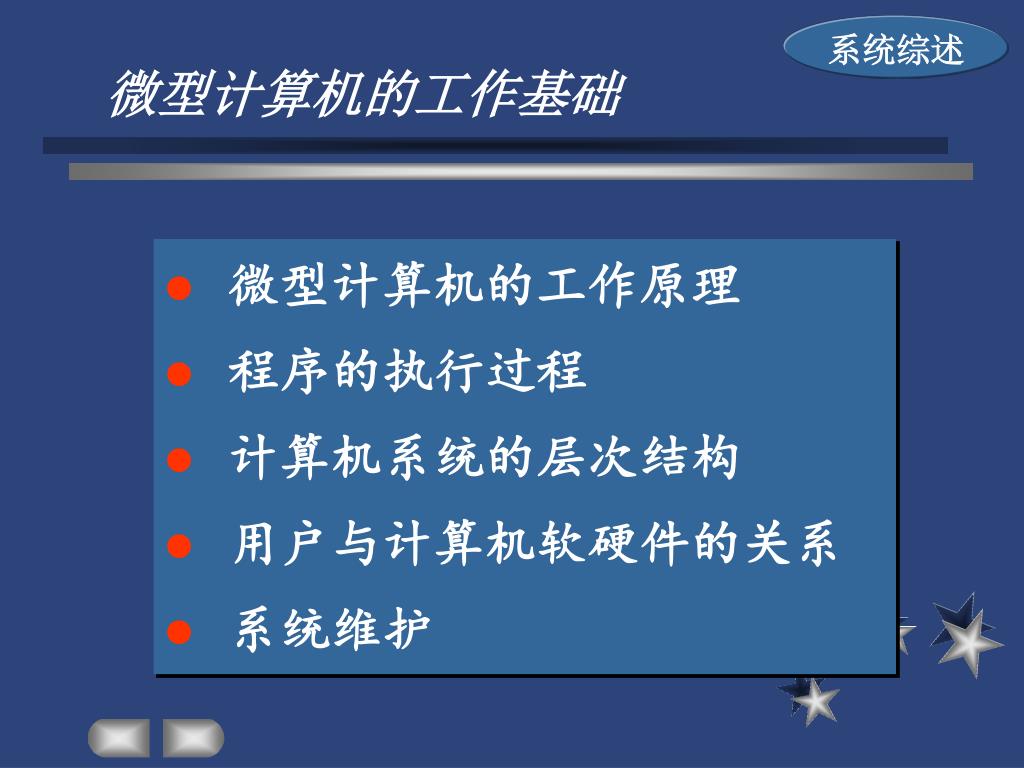

  35. 系统综述 微型计算机的工作基础 • 微型计算机的工作原理 • 程序的执行过程 • 计算机系统的层次结构 • 用户与计算机软硬件的关系 • 系统维护

  36. 原始数据 命令/程序 读 取数 运算器 I/O设备 内存储器 写 存数 结果 指令 存取命令 控制器 运算命令 输入/输出命令 数据线: 控制线: 工作基础 • 计算机工作原理

  37. 程 序 从存储器取一条指令 分析指令? 执行指令 结 束 工作基础 • 程序的执行过程 N Y

  38. 用户程序或文档 软 件 操作系统 工作基础 • 计算机系统层次结构 硬 件

  39. 工作基础 • 用户与硬件/软件之间的关系 用 户 应用软件 系统软件 计算机硬件

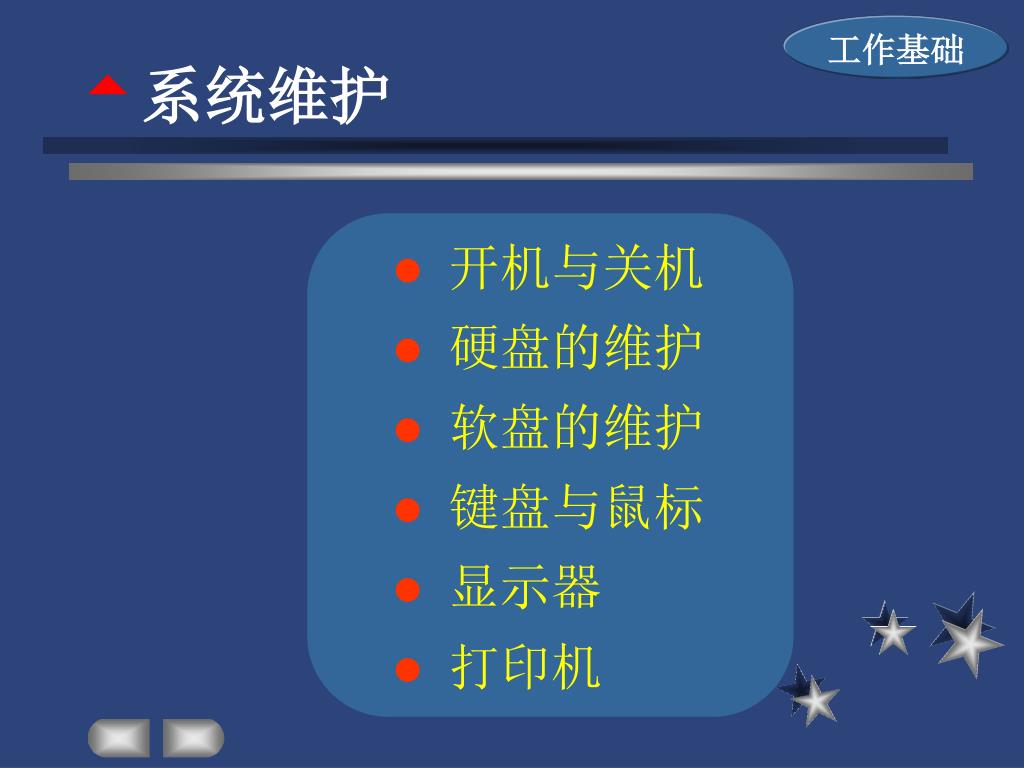

  40. 工作基础 • 系统维护 • 开机与关机 • 硬盘的维护 • 软盘的维护 • 键盘与鼠标 • 显示器 • 打印机

  41. 外围设备的配置 • 指令系统的功能 • 系统软件的配置情况 • 诊断能力与容错能力 系统综述 计算机的性能指标 …… 主频 内存容量 字长 运算速度 其它

  42. 业 二 习题二:P- 83 实验一:P- 95 思考题:为什么说操作系统是 系统软件的核心?
