4.3 组建对等网

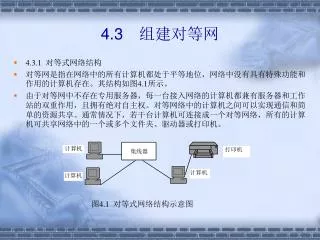

1. 4.3组建对等网 • 4.3.1 对等式网络结构 • 对等网是指在网络中的所有计算机都处于平等地位，网络中没有具有特殊功能和作用的计算机存在。其结构如图4.1所示。 • 由于对等网中不存在专用服务器，每一台接入网络的计算机都兼有服务器和工作站的双重作用，且拥有绝对自主权。对等网络中的计算机之间可以实现通信和简单的资源共享。通常情况下，若干台计算机可连接成一个对等网络，所有的计算机可共享网络中的一个或多个文件夹、驱动器或打印机。 图4.1 对等式网络结构示意图

2. 除了上述结构的对等网以外，还有一种更简化的对等网络——只将两台计算机用双绞线电缆直接连接起来，但需要将连线一端的1～3、2～6号线缆对调一下。除了上述结构的对等网以外，还有一种更简化的对等网络——只将两台计算机用双绞线电缆直接连接起来，但需要将连线一端的1～3、2～6号线缆对调一下。 • 4.3.2 设备的连接 • 对等网络比较容易构建，设置也比较简单。如利用双绞线构建的星型网络，其中的各节点都连接到集线器上，节点与集线器的最大距离为100米 ，网卡通常通过RJ-45水晶头与双绞线连接。 • 构成100Base-T星型对等网络的主要部件有：双绞线，集线器或交换机，几台配有网卡的计算机。具备这些设备后，再加上相应的操作系统和应用软件的支持，就可以组建一个星形对等网络了。

3. 4.3.3 组建方案 • 1. 组建原则 • 对等网络的组建原则有两个： • 1）网络上的计算机数量不应超过集线器的接口数，对于大中型网络，可通过堆叠集线器或交换机来增加可连接的计算机数量。 • 2）每段网线的距离不宜过长，计算机到集线器或交换机的最大距离为100米。 • 2. 组建步骤 • 以组建100Base-T星型对等网络为例，大致步骤如下： • 1）安装网卡及驱动程序。 • 2）连接网卡和集线器：把100Base-T网线两端的RJ-45接头一端接在个人计算机的网卡上，另一端插入集线器普通的RJ-45插槽内即可。每一台计算机都用这样一条双绞线连接到集线器上，就形成了一个星型对等网。 • 4.3.4 对等网络的配置 • 在对等网组建完成后，为了保证计算机与网络的正常通信，必须先配置TCP/IP的工作参数（例如设置计算机的名称标识、IP地址、子网掩码、网关和首选DNS地址等）、添加通信协议、启用文件与打印共享服务等。完成对等网的基本设置后，就可以开始使用了。下面以Windows 98为例介绍如何配置对等网。

4. 1.登录网络 • 启动计算机，进入Windows 98操作系统后，系统默认显示如图4.2所示的登录系统对话框，要求用户输入用户名和密码。在此输入自己的用户名和密码，然后单击“确定”按钮登录网络。 • 需要明确指出的是：在Windows 98的多用户环境中，所有的用户密码都放置在一个名为*.PWL的文件中。在连接需要输入密码的网络资源时，用户的名称或密码如果不对，可单击“取消”按钮进入本机系统。 图4.2 “请输入网络密码”对话框

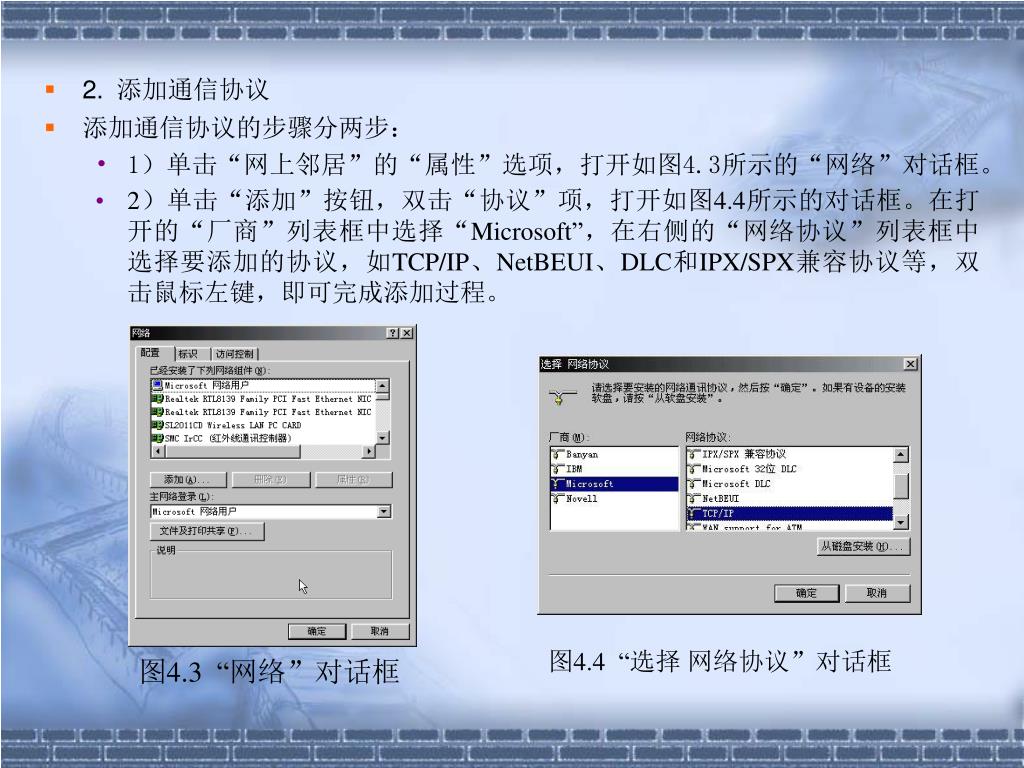

5. 2.添加通信协议 • 添加通信协议的步骤分两步： • 1）单击“网上邻居”的“属性”选项，打开如图4.3所示的“网络”对话框。 • 2）单击“添加”按钮，双击“协议”项，打开如图4.4所示的对话框。在打开的“厂商”列表框中选择“Microsoft”，在右侧的“网络协议”列表框中选择要添加的协议，如TCP/IP、NetBEUI、DLC和IPX/SPX兼容协议等，双击鼠标左键，即可完成添加过程。 图4.4 “选择网络协议”对话框 图4.3 “网络”对话框

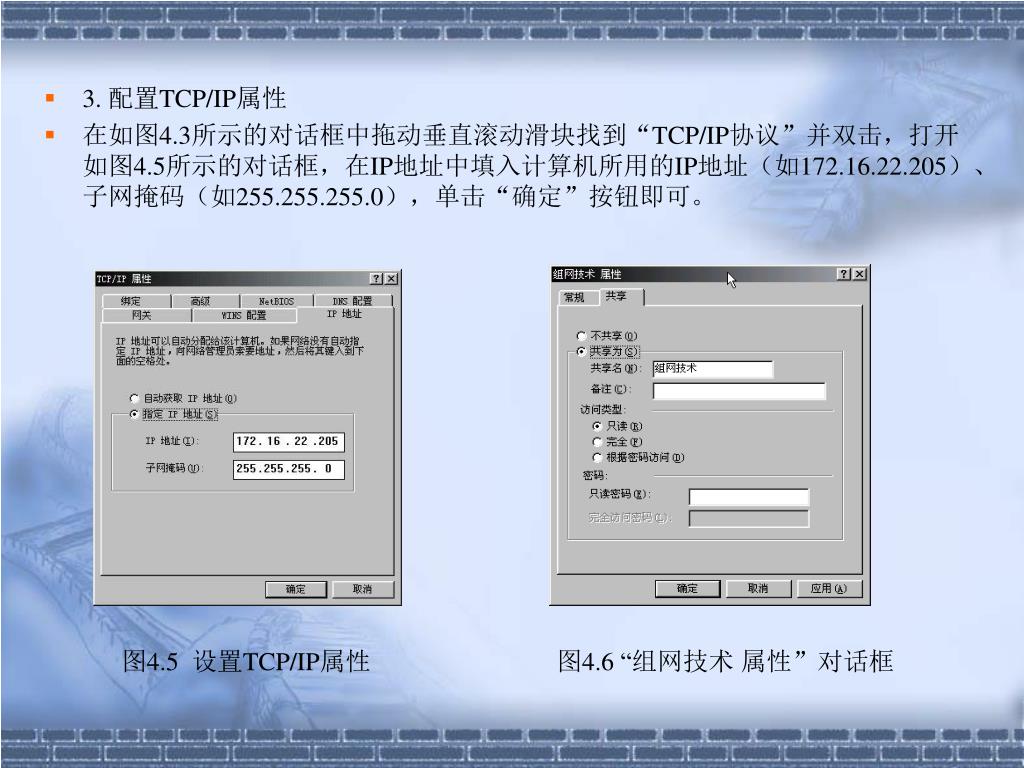

6. 3. 配置TCP/IP属性 • 在如图4.3所示的对话框中拖动垂直滚动滑块找到“TCP/IP协议”并双击，打开如图4.5所示的对话框，在IP地址中填入计算机所用的IP地址（如172.16.22.205）、子网掩码（如255.255.255.0），单击“确定”按钮即可。 图4.5 设置TCP/IP属性 图4.6 “组网技术属性”对话框

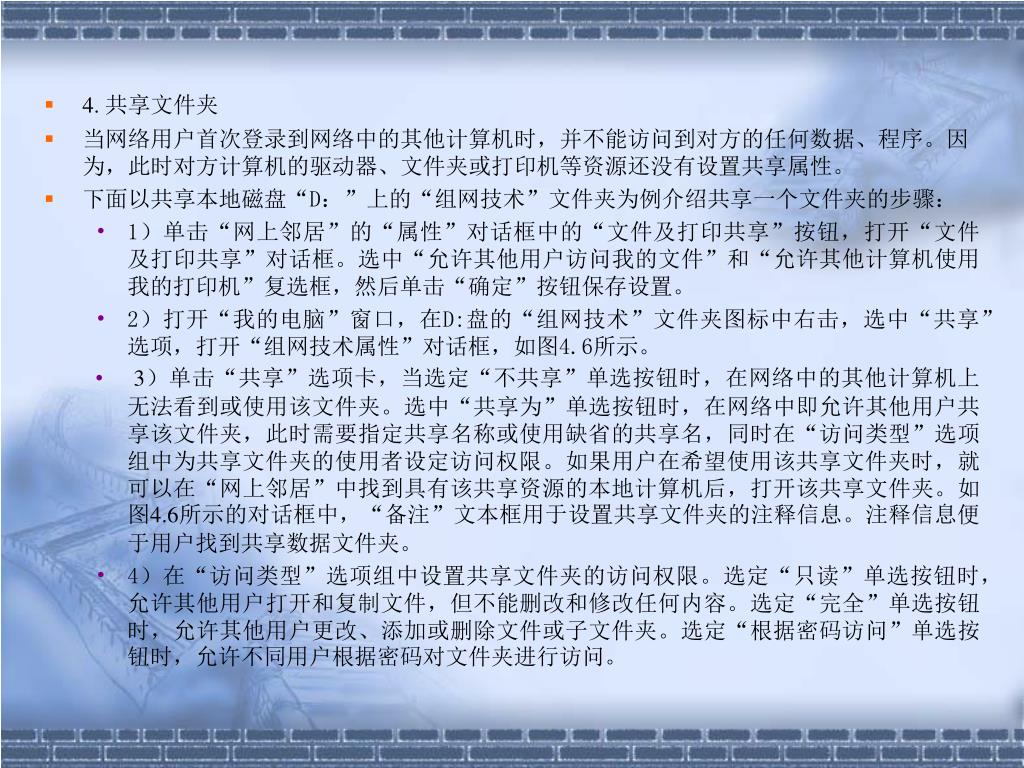

7. 4. 共享文件夹 • 当网络用户首次登录到网络中的其他计算机时，并不能访问到对方的任何数据、程序。因为，此时对方计算机的驱动器、文件夹或打印机等资源还没有设置共享属性。 • 下面以共享本地磁盘“D：”上的“组网技术”文件夹为例介绍共享一个文件夹的步骤： • 1）单击“网上邻居”的“属性”对话框中的“文件及打印共享”按钮，打开“文件及打印共享”对话框。选中“允许其他用户访问我的文件”和“允许其他计算机使用我的打印机”复选框，然后单击“确定”按钮保存设置。 • 2）打开“我的电脑”窗口，在D:盘的“组网技术”文件夹图标中右击，选中“共享”选项，打开“组网技术属性”对话框，如图4.6所示。 • 3）单击“共享”选项卡，当选定“不共享”单选按钮时，在网络中的其他计算机上无法看到或使用该文件夹。选中“共享为”单选按钮时，在网络中即允许其他用户共享该文件夹，此时需要指定共享名称或使用缺省的共享名，同时在“访问类型”选项组中为共享文件夹的使用者设定访问权限。如果用户在希望使用该共享文件夹时，就可以在“网上邻居”中找到具有该共享资源的本地计算机后，打开该共享文件夹。如图4.6所示的对话框中，“备注”文本框用于设置共享文件夹的注释信息。注释信息便于用户找到共享数据文件夹。 • 4）在“访问类型”选项组中设置共享文件夹的访问权限。选定“只读”单选按钮时，允许其他用户打开和复制文件，但不能删改和修改任何内容。选定“完全”单选按钮时，允许其他用户更改、添加或删除文件或子文件夹。选定“根据密码访问”单选按钮时，允许不同用户根据密码对文件夹进行访问。

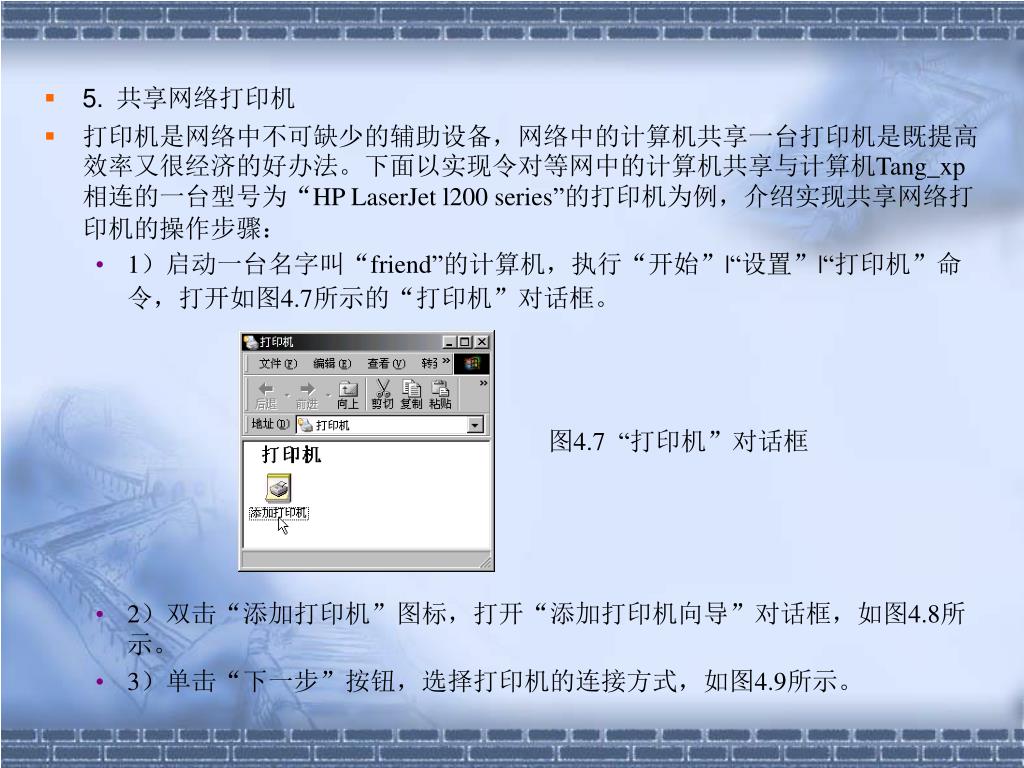

8. 5.共享网络打印机 • 打印机是网络中不可缺少的辅助设备，网络中的计算机共享一台打印机是既提高效率又很经济的好办法。下面以实现令对等网中的计算机共享与计算机Tang_xp相连的一台型号为“HP LaserJet l200 series”的打印机为例，介绍实现共享网络打印机的操作步骤： • 1）启动一台名字叫“friend”的计算机，执行“开始”|“设置”|“打印机”命令，打开如图4.7所示的“打印机”对话框。 • 2）双击“添加打印机”图标，打开“添加打印机向导”对话框，如图4.8所示。 • 3）单击“下一步”按钮，选择打印机的连接方式，如图4.9所示。 图4.7 “打印机”对话框

9. 4）选择“网络打印机”单选按钮，然后单击“下一步”按钮，如图4.10所示。4）选择“网络打印机”单选按钮，然后单击“下一步”按钮，如图4.10所示。 • 5）如图4.10所示，安装向导询问“是否要在MS-DOS程序中进行打印操作”，选择“否”单选按钮。在“网络路径或队列名”文本框中输入安装网络打印机的路径。如果不知道路径名，则单击“浏览”按钮。在打开的如图4.11所示的“浏览打印机”对话框中查找并选定打印机。 图4.9 选择打印机的连接方式 图4.8 “添加打印机向导”对话框 图4.11 查找打印机 图4.10 “添加打印机向导”

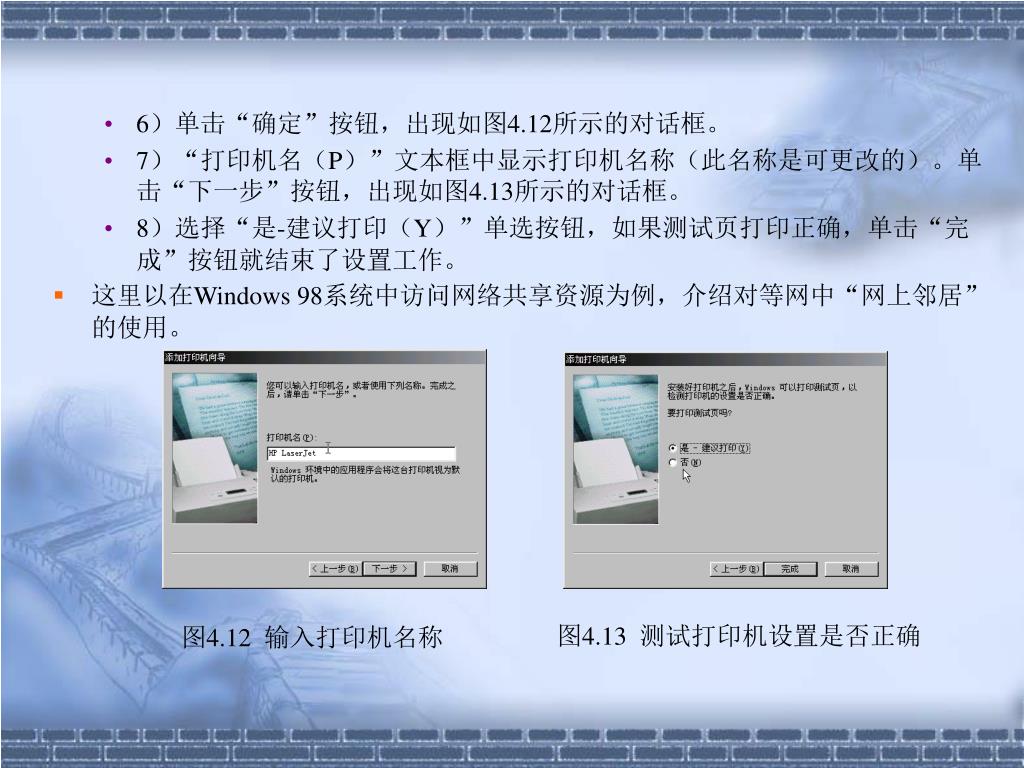

10. 6）单击“确定”按钮，出现如图4.12所示的对话框。6）单击“确定”按钮，出现如图4.12所示的对话框。 • 7）“打印机名（P）”文本框中显示打印机名称（此名称是可更改的）。单击“下一步”按钮，出现如图4.13所示的对话框。 • 8）选择“是-建议打印（Y）”单选按钮，如果测试页打印正确，单击“完成”按钮就结束了设置工作。 • 这里以在Windows 98系统中访问网络共享资源为例，介绍对等网中“网上邻居”的使用。 图4.13 测试打印机设置是否正确 图4.12 输入打印机名称
