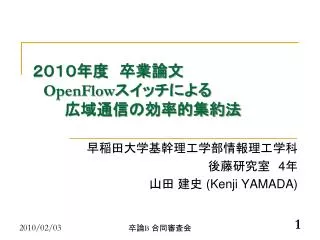

２０１０年度 卒業論文 OpenFlow スイッチによる 広域通信の効率的集約法

1. 　２０１０年度　卒業論文　OpenFlowスイッチによる　広域通信の効率的集約法　２０１０年度　卒業論文　OpenFlowスイッチによる　広域通信の効率的集約法 早稲田大学基幹理工学部情報理工学科 後藤研究室　4年 山田 建史 (Kenji YAMADA) 卒論B 合同審査会

2. Agenda １.　研究の背景 ２.　研究の目的 ３.　既存手法 ４.　提案手法 ５.　実証実験 ６． 実験結果 ７． まとめと今後の課題 卒論B 合同審査会

3. 研究の背景 • 情報量増大に伴い悪意のある通信の問題が顕在化 • 国際的なサイバー攻撃が頻発 • ボットネットの活動の調査が追いつかない • 広域的な調査を行い、多様化した攻撃の実態を掴む • IT利用の利便性と情報セキュリティ対策との両立 通信の選別 卒論B 合同審査会

4. 研究の目的１ • 通信を選別するためには間に機器を挟む必要がある • 例: IDS（Intrusion Detection System）, firewall • ネットワーク機器で制御し、通信を選別できれば 速度の低下、リプレースやスケールアウトのコストが抑えられる 速度（スループット）の低下 制御内容に変更による機器のリプレース スケールアウトによるコスト増大 卒論B 合同審査会

5. 既存手法（ルータによるポリシールーティング）既存手法（ルータによるポリシールーティング） • ルータにポリシーを与え検知した通信をハニーポットに集約 • 特定のポート番号を元にルーティング • Iptablesとiprouteを組み合わせる ルータ ポート番号による ポリシールーティング ホスト Internet ルータ 通信を選別はポート番号のみ スケールアウト（拡張性）できない ハニーポット 卒論B 合同審査会

6. 研究の目的２ OpenFlowスイッチング技術 悪意のある通信の選別 安定した通信の集約 既存のネットワークと共存した通信システム 卒論B 合同審査会 • 既存のスイッチ網を再構成 • スイッチの機能を転送部と制御部とに独立 柔軟かつ集約的な制御を行うことができる

7. 研究テーマ OpenFｌowスイッチによる 広域通信の効率的集約法 卒論B 合同審査会

8. OpenFlow • スイッチの転送部と制御部を独立・再構成 • 高速かつ柔軟な動作が可能 • コントローラによってリプレースやスケールアウトにも有効 • 通信単位をフローとして扱う • レイヤ4以下の情報の組み合わせで定義 • 通信をきめ細かく制御可能 Controller OpenFlow Switch 卒論B 合同審査会

9. 提案手法：悪意のある通信の集約 広範囲の通信をOpenFlowスイッチにより選別、誘導 選別した通信をハニーポットに集約 ※ O/F：OpenFlow ポート番号 送信元IPアドレス dshield.org が 公開している ブラックリスト Controller O/Fスイッチ1 ホスト Internet O/Fスイッチｎ 機能の独立 スケールアウト可能 Controller制御 柔軟かつ動的なポリシー 柔軟かつ安定したセキュアなシステム ハニーポット 卒論B 合同審査会

10. 実証実験概要 • 攻撃をhping3、正常な通信をiperfで再現 • hping3： pingライクなパケット生成ツール • ポートスキャン、スパムによる攻撃(送信元の偽造) • iperf：トラヒック発生ツール • ファイルダウンロード、スループットの測定 • 比較実験項目 • 収集率の比較 • スループットの比較 （平均スループット、分散） • 実験環境 • 仮想サーバ上に仮想ネットワークを構築 卒論B 合同審査会

11. 実験環境：既存手法 • ルータにポリシーを与え検知した通信をハニーポットに集約 • 特定のポート番号を元にルーティング • Iptablesとiprouterを組み合わせる ポリシルータ ポート番号による ポリシールーティング ホスト サーバ ポリシルータ ハニーポット 卒論B 合同審査会

12. 実験環境：提案手法 ※ O/F：OpenFlow 送信元IPアドレス ポートポリシー • ポリシーやコントローラの制御により悪意のある通信を選別 Controller 更新 ホスト Internet O/Fスイッチ1 サーバ O/Fスイッチ２ ハニーポット 卒論B 合同審査会

13. 実験結果１：収集率 悪意のある全トラフィックから、集約した通信の割合 +22.1％ ポート番号のみ ポート番号+ブラックリスト 卒論B 合同審査会

14. 実験結果２：平均スループット 通信が安定している 卒論B 合同審査会

15. まとめ 安定した広域通信での通信集約システム 提案手法に優位性 OpenFlowによる通信選別手法 集約率に大きな改善 安定したスループット 卒論B 合同審査会

16. 今後の課題 • ポリシーの追加 • ポート番号と送信元IP アドレス以外も考慮するべき • フローと悪意のある通信の関係 • L4 までの情報の組み合わせによる通信の判定法 • 実機による評価 • 本研究は仮想ネットワークを用いて性能の評価 卒論B 合同審査会

17. ご清聴ありがとうございました 卒論B 合同審査会

18. 補足資料 卒論B 合同審査会

19. 使用したポリシー • ポート番号 • nepenthesが対応、検知するポート番号 • 警察庁セキュリティポータルサイト@police • 参考：インターネット治安情勢　2010年7～9月 • ブラックリスト • Dshield.org が提供 • ホストのIPアドレス群 • スキャンや不正アクセス 卒論B 合同審査会

20. ポート番号の選定 • Nepenthesが検知するポート番号が基準 • 21/TCP, 23/TCP, 25/TCP, 42/TCP, 80/TCP, 110/TCP, 135/TCP, 139/TCP, 143/TCP, • 443/TCP, 445/TCP, 465/TCP, 993/TCP, 995/TCP, 1023/TCP, 1025/TCP, 1433/TCP, • 2103/TCP, 2105/TCP, 2107/TCP, 3372/TCP, 3389/TCP, 5000/TCP, 6129/TCP, • 9415/TCP, 10000/TCP 卒論B 合同審査会

21. OpenFlow OpenFlow スイッチ Controller 卒論B 合同審査会 • フロー単位で処理を行うオープンソースのスイッチ • スイッチの機能をスイッチ部とコントローラ部に分割 • 特別な設定がない場合は通常のL2スイッチ • コントローラでの制御一括管理 • より柔軟な対応が可能（動的なパラメータの変更）

22. OpenFlowコントローラ • OpenFlowスイッチから受け取ったパケットに応じてフローを定義し、スイッチに対して返答 • ソフトウェア上で動作 • コントローラがOpenFlowスイッチに行える主な機能 • データパスの状態表示 • フローテーブルの状態表示 • フローテーブルの定義 卒論B 合同審査会

23. フローの定義 • 以下のパラメータの組み合わせ • 受信したスイッチのポート • 送信元MACアドレス、宛先MACアドレス • VLANのタグID • 送信元IPアドレス、宛先IPアドレス • 送信元ポート番号、宛先ポート番号 • ToS (Type of Service) • ICMP の種類 • TCP コネクションごとにフローとみなすことが可能 卒論B 合同審査会

24. スイッチの動作確認１ ※ O/F：OpenFlow Controller 　スイッチのフローテーブル にはまだ何もないので pingが通らない 1.45 1.48（サブ） ? 1.47 O/Fスイッチ1 ホスト群 192.168.1.46 O/Fスイッチn ハニーポット 卒論B 合同審査会

25. スイッチの動作確認２ ※ O/F：OpenFlow Controller 　フローテーブルに （往復の）フローを定義 　→pingが通り始める 1.45 1.48（サブ） ? 1.47 O/Fスイッチ1 ホスト群 192.168.1.46 O/Fスイッチn ハニーポット 卒論B 合同審査会

26. スイッチの動作確認３ ※ O/F：OpenFlow Controller 　宛先を変えるactionを 　フローに定義する 　→pingの宛先を変更！ 1.45 1.48 （サブ） 1.47 O/Fスイッチ1 ホスト群 192.168.1.46 O/Fスイッチn 1.50 ハニーポット 卒論B 合同審査会

27. 動作例（ハニーポットへ誘導） • スイッチ部のポリシーとコントローラ制御により悪意のある通信を選別 ? Controller O/Fスイッチ1 ホスト Internet IPアドレス,MACアドレス 書き換え 1. O/Fスイッチにパケットが到着 2. フローテーブルにないので controllerに転送し、問い合わせ ！ O/Fスイッチ２ 3. 以降ハニーポットへ転送、誘導 4. 通信によっては代理で応答を返す ※ O/F：OpenFlow ハニーポット 卒論B 合同審査会

28. 関連研究：ポリシールーティングを用いた　　　　　　　ネットワークハニーポットの構築 白畑真, 南政樹,村井純（慶応義塾大学, 情報処理学会研究報告, p.p,55-58 2005） • ルータにポリシーを与え攻撃種類に応じて適切なハニーポットに分別 • 特定のポート番号を元にルーティング • 複数種類のハニーポットを活用 Darknet 使用していない IPアドレス空間 ハニーポット（複数種類） Internet 複数種類のハニーポットの特性を 活かすことが可能 ポリシルータ ポート番号による ポリシールーティング 卒論B 合同審査会

29. ポリシールーティング概要 卒論B 合同審査会

30. ポート番号によるポリシールーティング ※ O/F：OpenFlow Controller 　指定したポート番号は 　ハニーポットへ転送 　　→スイッチ側で制御 ！ O/Fスイッチ1 ホスト群 サーバ O/Fスイッチn ハニーポット 卒論B 合同審査会

31. IDS：侵入検知システム snort ManHunt 用いる範囲、用途に合わせたIDSの導入が可能 卒論B 合同審査会

32. 既存手法との比較 • Iptableは書き換えによる通信の振り分けが出来ない • トラフィックの振り分けによって代理で応答が出来る • コントローラによる集中管理による柔軟な対応 • 1つ1つのスイッチを書き換える必要が無い • 攻撃の選別 • ポート番号だけでは不十分 • L2～L4までの通信を管理：フロー単位での制御 • ブラックリスト、ポートポリシーといった複数の選別法を コントローラによって実現可能 • ダイナミックなルーティングが可能 • 通信を監視し、動的にルーティングを行うことが可能 卒論B 合同審査会

33. 利点と欠点 • 【利点】・コントローラの管理集中化により、ルールに基づいた 　　 自律的制御が可能・安価なスイッチで高速な処理・多様な攻撃、通信にも通信をフロー単位で管理できるためL2～L4までの柔軟な対応が可能 • 【欠点】・フローテーブルの限界から、膨大な種類の通信が同時にくるとスループットの低下を招く可能性がある 卒論B 合同審査会

34. 悪意のある通信の再現　 • hping3 • icmpプロトコルで動作するping ライクなコマンド • 多種様々なパケットの生成が可能 ポートスキャンとIPスプーフィングを利用 ※IPスプーフィング：送信元IPアドレスの偽造 • Iperf • 擬似トラフィック生成ツール • ファイルダウンロードやスループットの測定 • サーバ/クライアント方式で動作 1Mbyteのファイルダウンロードを利用 測定はしばらく時間を置いて、通信が安定してから行う 卒論B 合同審査会

35. ハニーポット • マルウェア収集のため脆弱性の存在するホストを 　 エミュレートするサーバーやネットワーク機器 • ローインタラクションハニーポット • 脆弱性があるOS やアプリケーションの反応をエミュレートすることでマルウェア収集 • 代表例：nepenthes ←本研究で使用 • ハイインタラクションハニーポット • 脆弱性がある本物のOS やアプリケーションを用いて構築 卒論B 合同審査会
