전자파 차폐공사

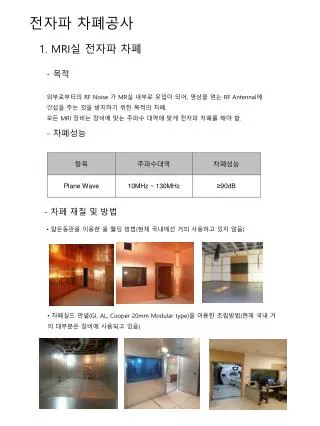

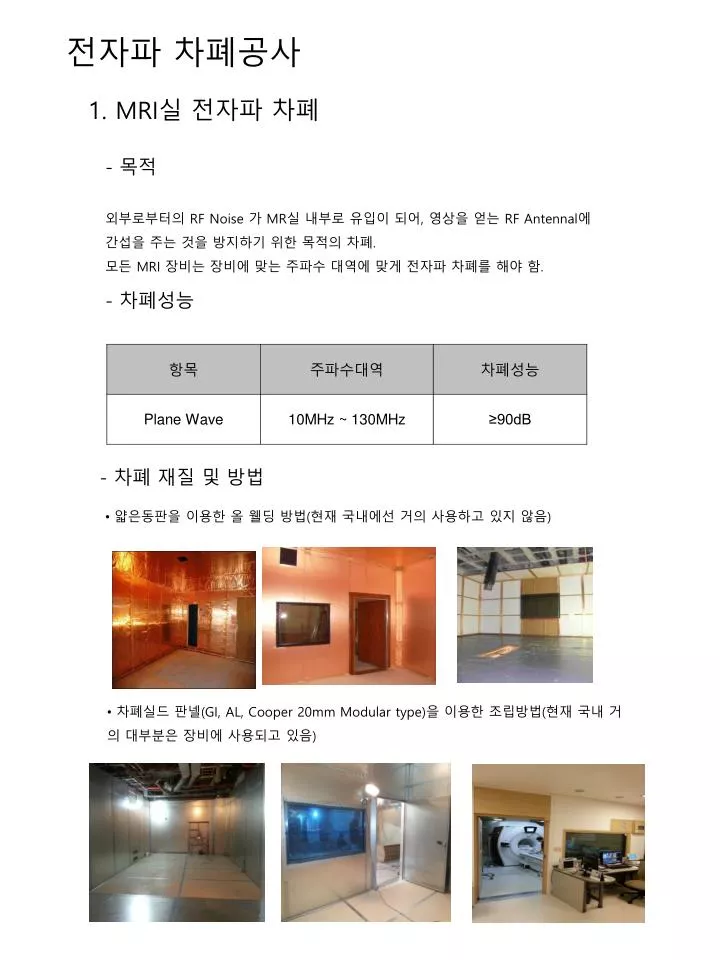

1. 전자파 차폐공사 1. MRI실 전자파 차폐 - 목적 외부로부터의 RF Noise 가 MR실 내부로 유입이 되어, 영상을 얻는 RF Antennal에 간섭을 주는 것을 방지하기 위한 목적의 차폐. 모든 MRI 장비는 장비에 맞는 주파수 대역에 맞게 전자파 차폐를 해야 함. - 차폐성능 - 차폐 재질 및 방법 • 얇은동판을 이용한 올 웰딩 방법(현재 국내에선 거의 사용하고 있지 않음) • 차폐실드판넬(GI, AL, Cooper 20mm Modular type)을 이용한 조립방법(현재 국내 거의 대부분은 장비에 사용되고 있음)

2. 전자파 차폐공사 2. 병원 일반검사실 전자파 차폐(Cooper coil type) / 근전도실, 뇌파검사실, 수면다윈검사실외 - 목적 병원내에서사용하는의료장비들이외부로부터의전자파를받아들어오동작을일으키지않도록의료장비를전자파로부터보호하기위함. - 차폐성능 - 차폐 재질 및 방법 • 자재 : 동박0.035mm • 시공방법 : • 1. 각파이프천정틀에9mm 합판(MDF)을 설치 후 동박을 부착한다. • 2. 벽면에 석고보드 또는 5mm 합판을 설치 후 동박을 부착한다. • 3. 차폐실 바닥은 깨끗이 청소 후 동박을 부착한다. • 4. 동박의 이음매 부위는 30~50mm이상 겹치고 이음매 부위는 전도성동테이프로겹침시공을 한다. • 5. 동박부착 및 인테리어 작업시 파손에 주의하며 시공한다(차폐성능의 저하요인) • 6. 동박이 파손된 부위는 상,하,좌,우 30mm이상 덧대거나 전도성동테이프를 덧대서 시공한다.

3. 전자파 차폐공사 2.RF 실드룸 - 목적 각종 Radio Frequency와 Conducted Noise 및 Emission Noise를 Test하는 시험실 - 차폐성능 및 재질 - 차폐 재질 및 방법 • GI 실드판넬타입, 메쉬타입, GI 실드팬타입

4. 전자파 차폐공사 3.EMC Chamber - 목적 IEC, CISPR, FCC, EN, VCCI, 전자파 장해 점검규칙 등의 각종 규격에 적합한 시험체(EUT)의 전파잡음 대책개선 및규격승인을 위한 측정용 - 차폐성능 및 재질 성능시험 : IEEE Std-299 - 차폐 재질 및 방법 • GI Modular Pan Type + 흡수체

5. 전자파 차폐공사 4.EMP 차폐 - EMP 방호시설 EMP(전자기파)란 핵폭발 시 방출되는 초기 감마선이 공기 중의 원자들과 상호 작용(컴프턴 효과)을 일으켜 발생한다. EMP의 발생은 통상 핵폭발에 의한 것이지만, 핵폭발 없이 EMP 효과만을 발생시킬 수 있는 EMP 폭탄(E-bomb)이 있는데 이런 EMP는 각종 전기전자 장비 및 설비 등에 영향을 미치게 된다. 예를 들면 국가 전력망과 관련된 발전소 및 송전체계, 도로와 철도, 공항 및 항만, 병원 등의 국가기간 설비와 통신장비, 정보통신 네트워크, 컴퓨터, 자동차 등 모두가 EMP에 노출될 때 심각한 피해를 볼 수 있다.

6. 방사선 차폐공사
