Presentation Transcript
slide1

数据可视化基础高维数据可视化技术

陈为

chenwei@cad.zju.edu.cn

http://www.cad.zju.edu.cn/home/chenwei/visclass

slide2
数据模型

• 3个特征

 对象

感兴趣项

学生,课程,学期,….)

 属性

数据的特征或属性

(name, age, GPA, number, date, …)(姓名,年龄,GPA,学号,日期,…)

 关系

两个对象是如何联系的?

(学生上课,学期的课程,…)

slide3

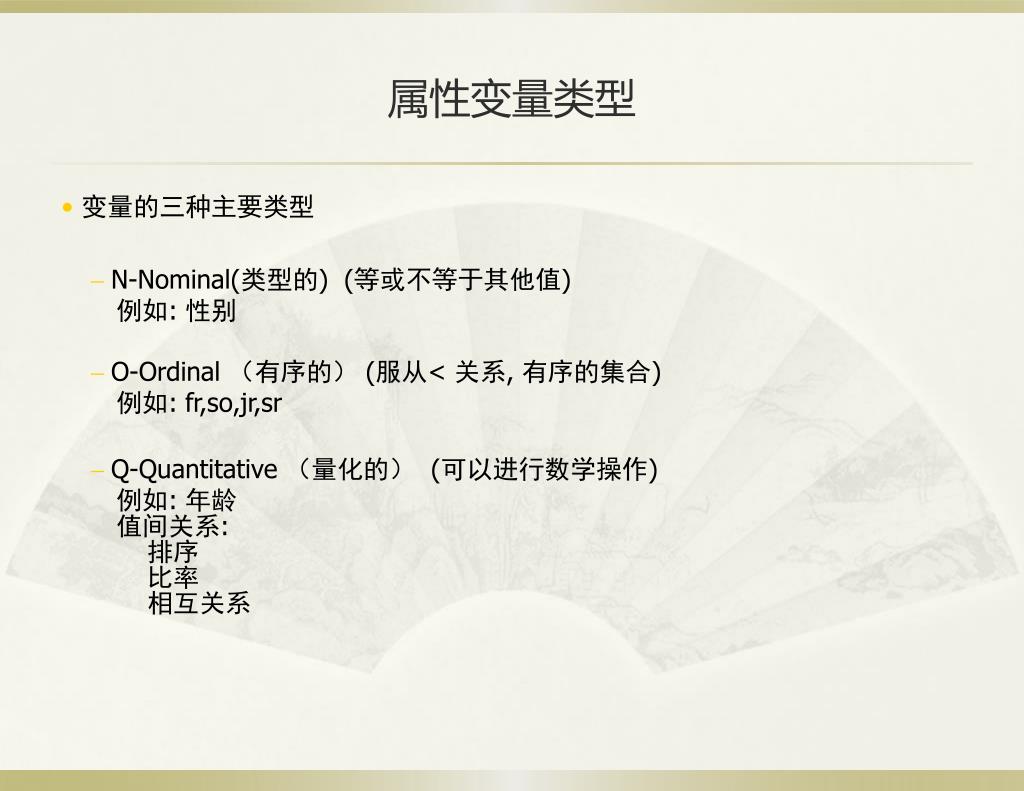

属性变量类型

• 变量的三种主要类型

 N-Nominal(类型的) (等或不等于其他值)

例如: 性别

 O-Ordinal (有序的) (服从< 关系, 有序的集合)

例如: fr,so,jr,sr

 Q-Quantitative (量化的) (可以进行数学操作)

例如: 年龄

值间关系:

排序

比率

相互关系

slide4

高维数据

3维散点图是可以的

每个变量都独立显示

仍然是二维的,

但使用标记属性

来表示第三个变量

多维视图

Based on slide from Stasko

slide5
高维数据可视化--散点图矩阵

对什么有用?

丢失什么?

在二元变量对的散点图中表达其二元关系

slide6
高维数据可视化--数据表格

面向特征的类别用户界面

继续调整电子数据表的原语

列代表数据项,行表示属性

使用条形盒或其他的方式描述属性值

slide8

高维数据可视化--星型散点图

  • 空间变量围绕着一个圆心
  • 使用“辐条”编码数据值
  • 数据点是一个形状
chernoff faces
高维数据可视化—切尔诺夫脸谱图(Chernoff Faces)

用人脸特征编码不同变量的值

slide12
类别数据
  • 多元的类别数据如何表示?
  • 学生
    • 性别:男,女
    • 眼睛颜色:棕、蓝、绿、淡褐色
    • 头发颜色:黑、红、棕、亚麻色、灰
    • 祖国:美国、中国、意大利、印度…
mosaic plot2
马赛克图(Mosaic Plot)

棕淡褐 绿 蓝色

女男

mosaic plot3
马赛克图(Mosaic Plot)

黑 红 棕 亚麻色

棕淡褐 绿 蓝色

女男

slide17
属性直方图

多直方图视点,每个属性一个(像格子)

每个数据实例用一个方格描述

根据实例的对应的属性值确定方格的位置

从一个视点选择数据实例,其他视点也会做出反应

查询控件缩小范围

使用着色来表示查询匹配的程度(全匹配时最深)

slide18
特征

属性直方图

在所有属性范围的所有对象

通过属性限制来交互

slide19
特征

属性笔刷间的相互联系

slide20
特征

颜色编码的敏感度

slide21
总结
  • 总结
    • 属性直方图
    • 属性关系
    • 敏感度信息
    • 零单击情况或当你一点也不熟悉数据时特别有用
  • 局限性
    • 属性的数量是有限的
slide22
散点图:灰尘&磁铁

不同原语的聚集

数据实例多如铁粉屑

不同的属性如磁铁般给出物理显示

对象交互来挖掘数据

slide24
交互

铁屑(数据)依据磁铁(属性),按其值排列

显示的所有磁铁影响铁屑的位置

磁铁的个体影响可能被改变

铁屑的颜色和尺寸也连接到磁铁(属性)

移动一个磁铁使所有的铁屑移动

移动铁屑的命令

如何放置磁铁来挖掘数据的不同策略

slide25

高维数据可视化--紧凑的像素显示

  • 用像素代表数据样本或变量
  • 同时显示上百万或更多的像素
  • 可能依赖于颜色的使用
  • 容纳大量数据
  • 挑战:布局是什么?
slide27

数据库的应用

  • 多个数据项组成一个n维的数据库
  • 发出请求一个规定维度的目标执行的查询请求
  • 通常,得不到精确的匹配
  • 考虑发现相近的匹配

D. Keim, H-P Kriegel, “VisDB Database ExplorationUsing Multid Vis”, IEEE CG&A, 1994.

slide28

问题

  • 如果维度的数据类型是浮点数或字符串,怎么做?
  • 如果每一维的数据类型相同,但不同的数据规模?
  • 必须定义某种距离,然后,乘以权重因子
slide29

技术

  • 计算所有数据点的相关性
  • 根据相关性排序数据项
  • 使用螺旋技术排序—从中心散开
  • 基于相关性给数据项着色

相关性色彩——经验设计

高低

slide30

螺旋法

高度相关的数据在中心,

随着线形向外延伸,相关性降低

图1. 某一个维度的螺旋形布局

slide31

样例显示

8维

1000项

多窗口分组

slide32

关联的数据

Dx--- x轴属性

Dy--- y轴属性

Ox--- 规定x轴排序规则

Oy--- 规定y轴排序规则

C--- 颜色映射规则

slide33

应用实例

图13. 挖掘405,000个销售记录的多条形图(例如,Dx=产品类型, Dy=⊥, Ox=浏览次数, Oy=金额, C)。(a)颜色:金额 (b) 颜色: 参观次数,(c)颜色:数量

  • 7号产品和10号产品有消费额高的客户群(图13a中条形7和条形10)
  • 花费的金额和浏览的次数是明显相关的,特别是4号产品(图13b的4号条形的顶部的深颜色线性增加)
  • 4号和11号产品销售数量最高(图13c的条形4和条形11的深颜色)
  • 单击像素A显示那个客户的具体细节
slide34
可视映射

把量化的值变成条形

slide36
细节

聚焦于数据项,同时可以显示内容

http://www.open-video.org/details.php?videoid=8304

slide38

降维

  • 使用线性或非线性变换把高维数据投影到低维空间
  • 投影保留重要的关系(例如,没有信息损失、数据区分)

slide39

降维

线性方法

主成分分析 (PCA) – Hotelling[33]

多维尺度分析 (MDS) – Young[38]

非负矩阵分解 (NMF) – Lee[99]

非线性方法

局部线性嵌套(LLE)– Roweis[00]

IsoMap – Tenenbaum[00]

Charting – Brand[03]

slide41

MDS

  • 输入:H维数据点的彼此间的距离组成的矩阵M
  • 输出:一个L维空间的数据的投影,投影空间中的两两点的距离尽量和原始空间 距离保持一致
