  1. 電晶體及共射極放大電路 類比電子實驗 單元四 教材投影片放在 http://140.127.194.152/member/phd/9203003d.html

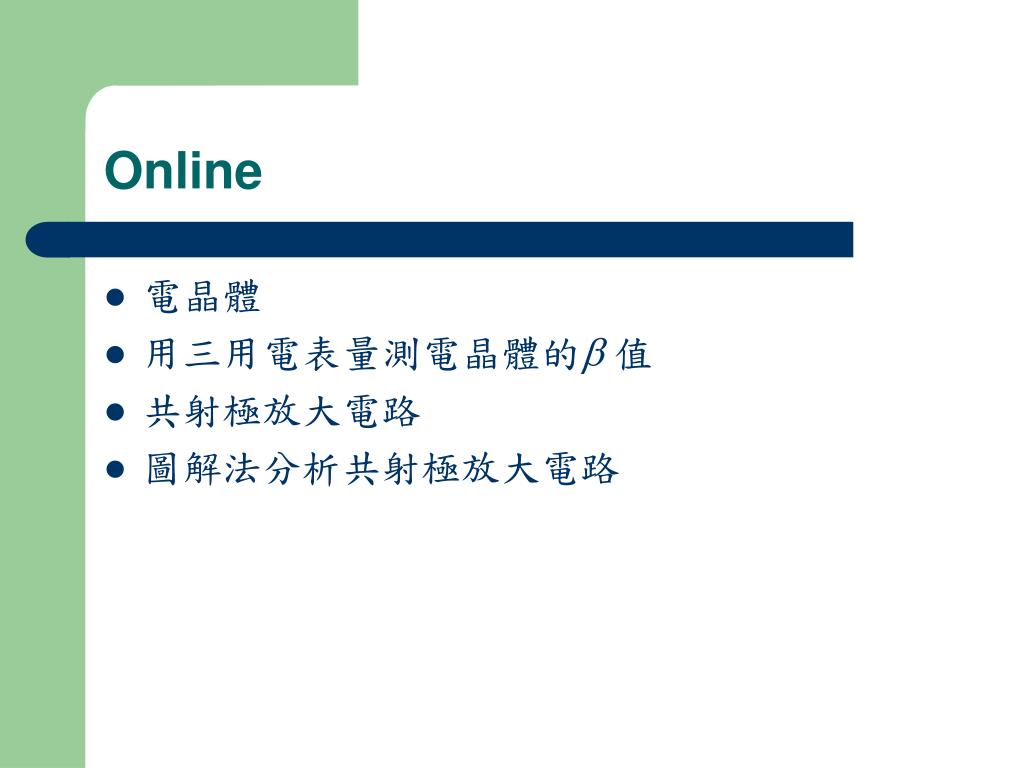

  2. Online • 電晶體 • 用三用電表量測電晶體的 值 • 共射極放大電路 • 圖解法分析共射極放大電路

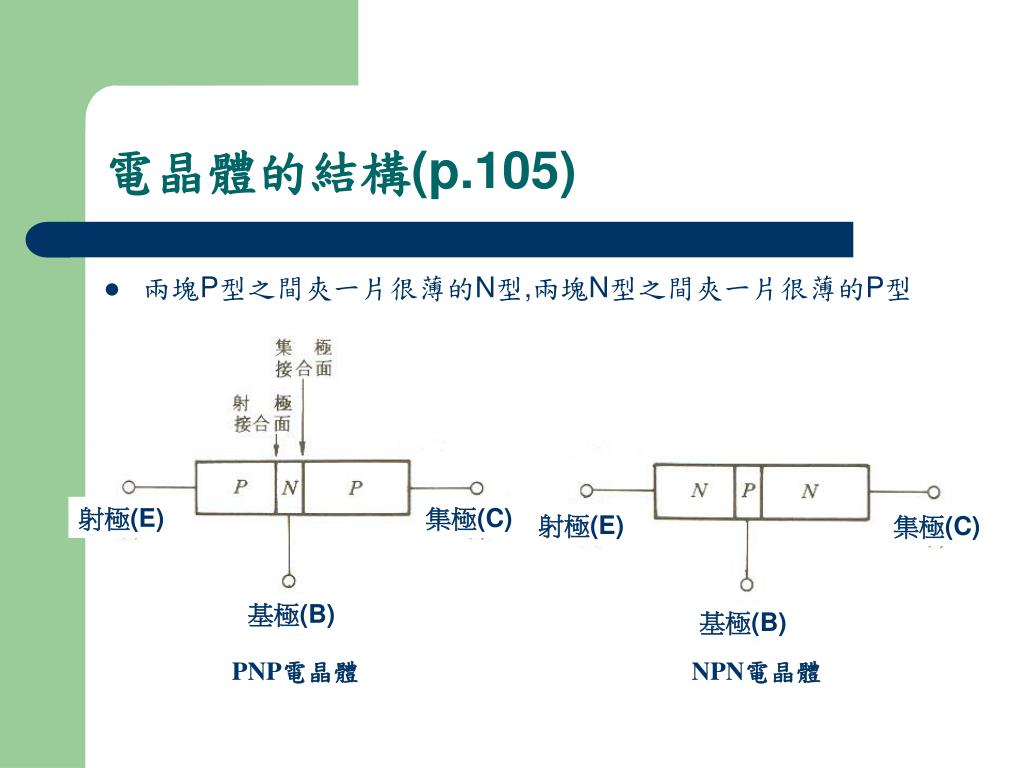

  3. 電晶體的結構(p.105) • 兩塊P型之間夾一片很薄的N型,兩塊N型之間夾一片很薄的P型 射極(E) 集極(C) 射極(E) 集極(C) 基極(B) 基極(B) PNP電晶體 NPN電晶體

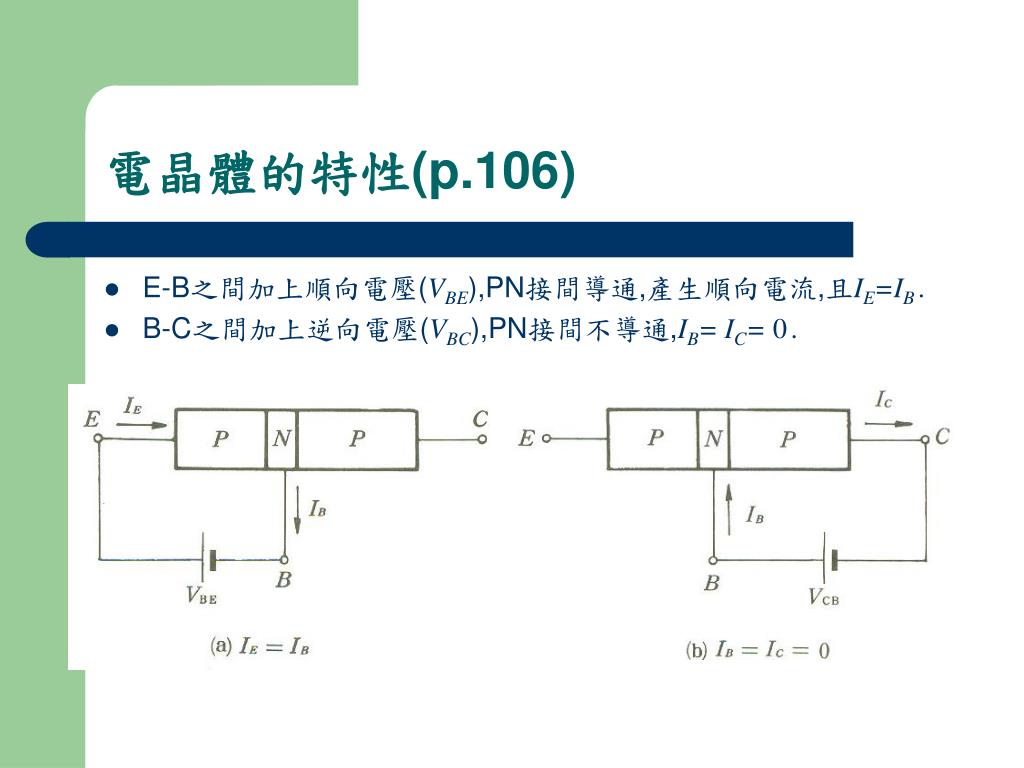

  4. 電晶體的特性(p.106) • E-B之間加上順向電壓(VBE),PN接間導通,產生順向電流,且IE=IB . • B-C之間加上逆向電壓(VBC),PN接間不導通,IB= IC= 0.

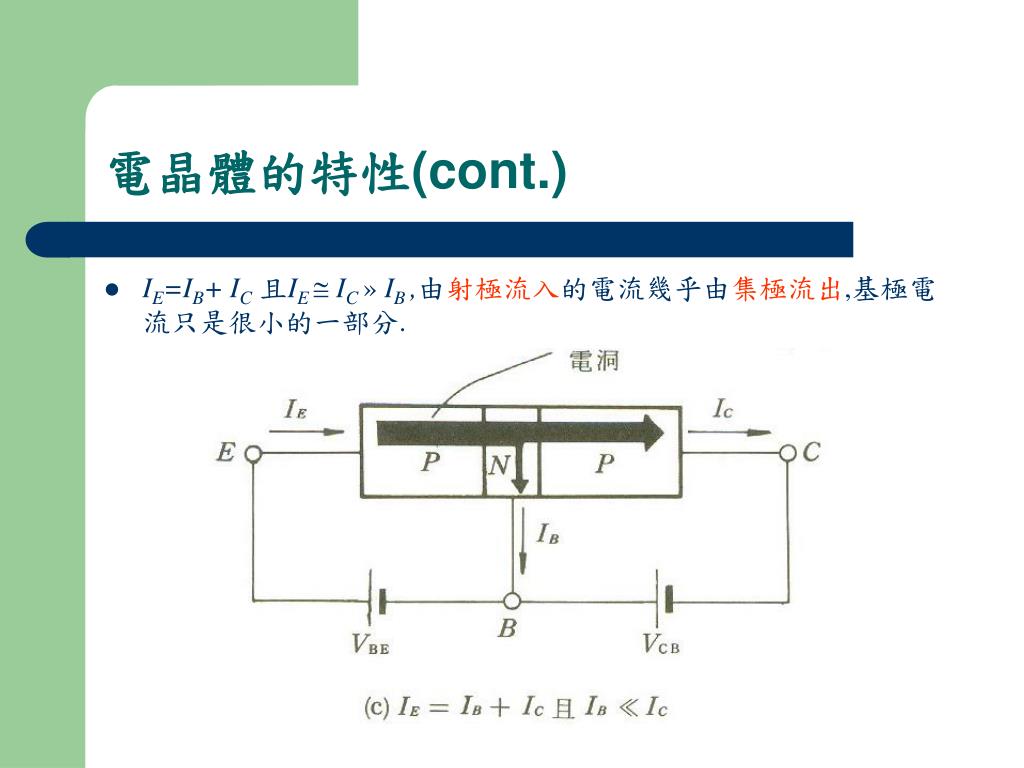

  5. 電晶體的特性(cont.) • IE=IB+ IC且IE  IC » IB ,由射極流入的電流幾乎由集極流出,基極電流只是很小的一部分.

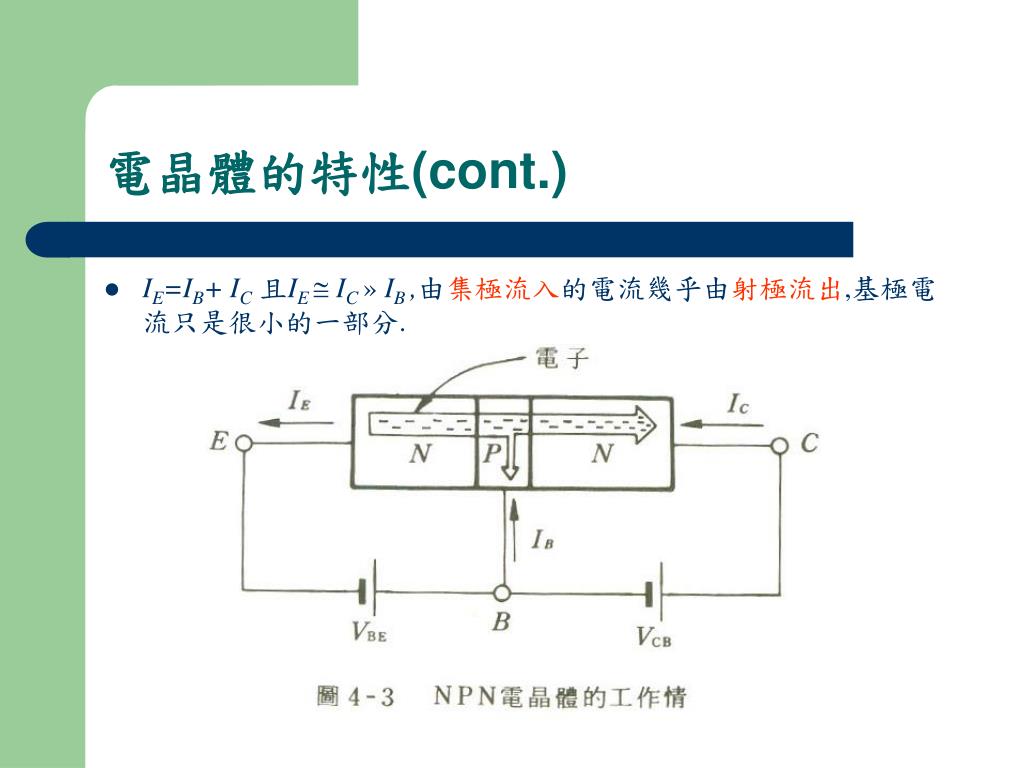

  6. 電晶體的特性(cont.) • IE=IB+ IC且IE  IC » IB ,由集極流入的電流幾乎由射極流出,基極電流只是很小的一部分.

  7. 電晶體的 值(p.107) • 由於IB « IC ,控制IB可控制IC ,電晶體具有放大作用,電晶體的電流放大率以 或hFE表示,定義為 • 一般電晶體的 約為10~300左右.

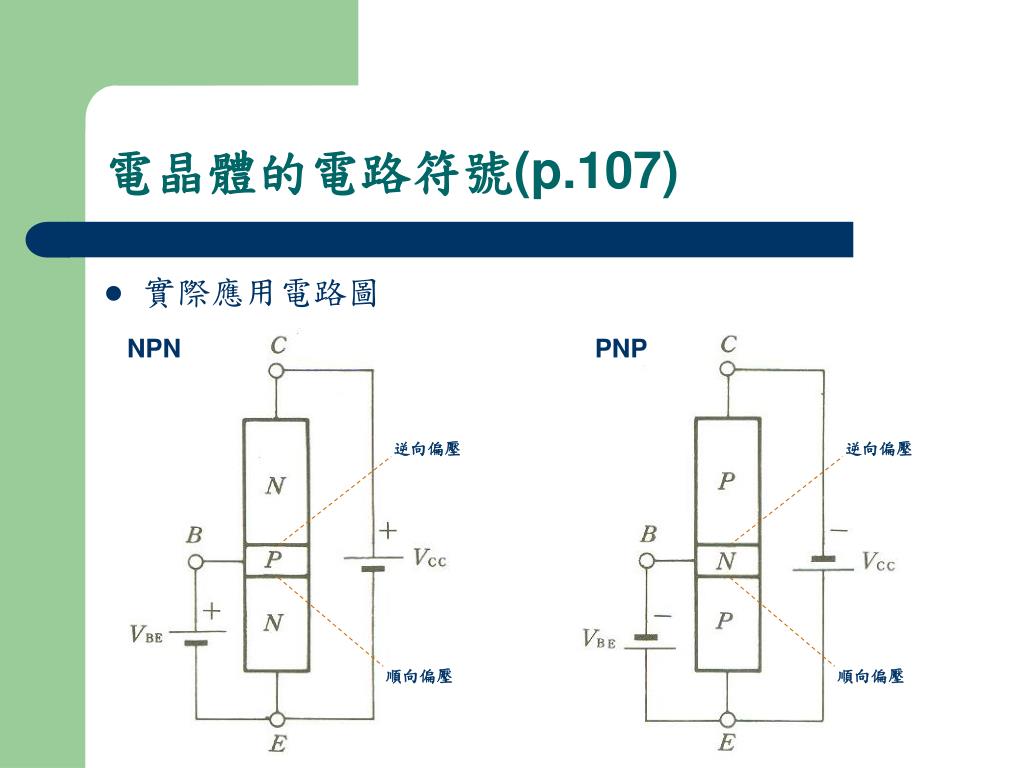

  8. 電晶體的電路符號(p.107) • 實際應用電路圖 NPN PNP 逆向偏壓 逆向偏壓 順向偏壓 順向偏壓

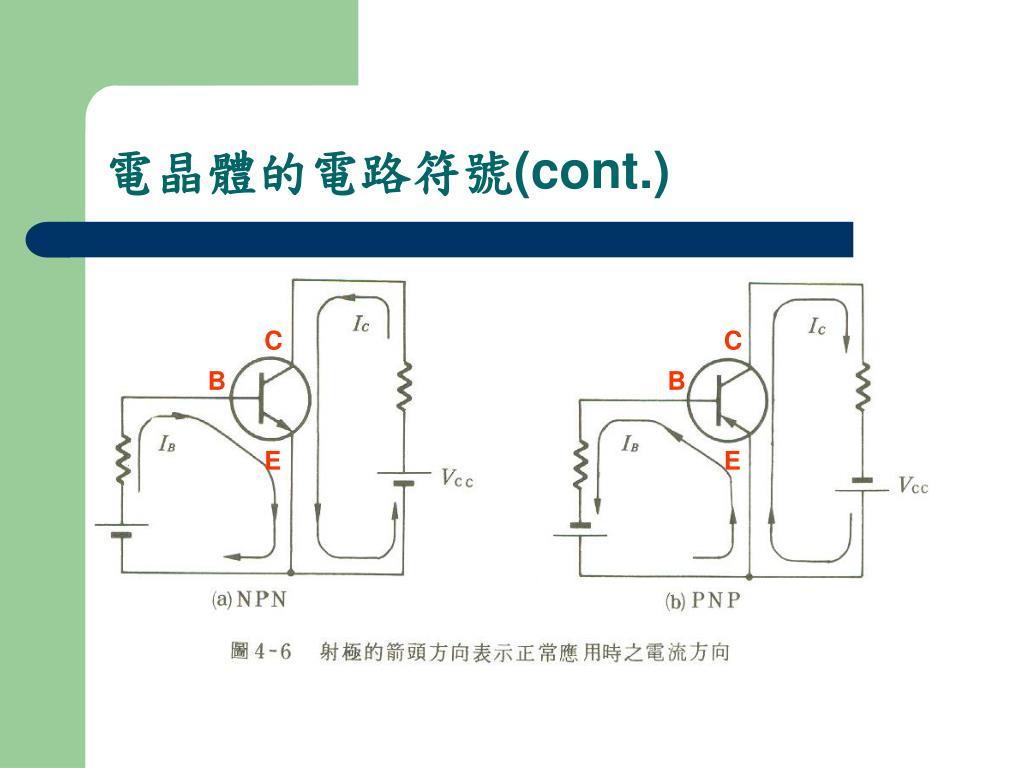

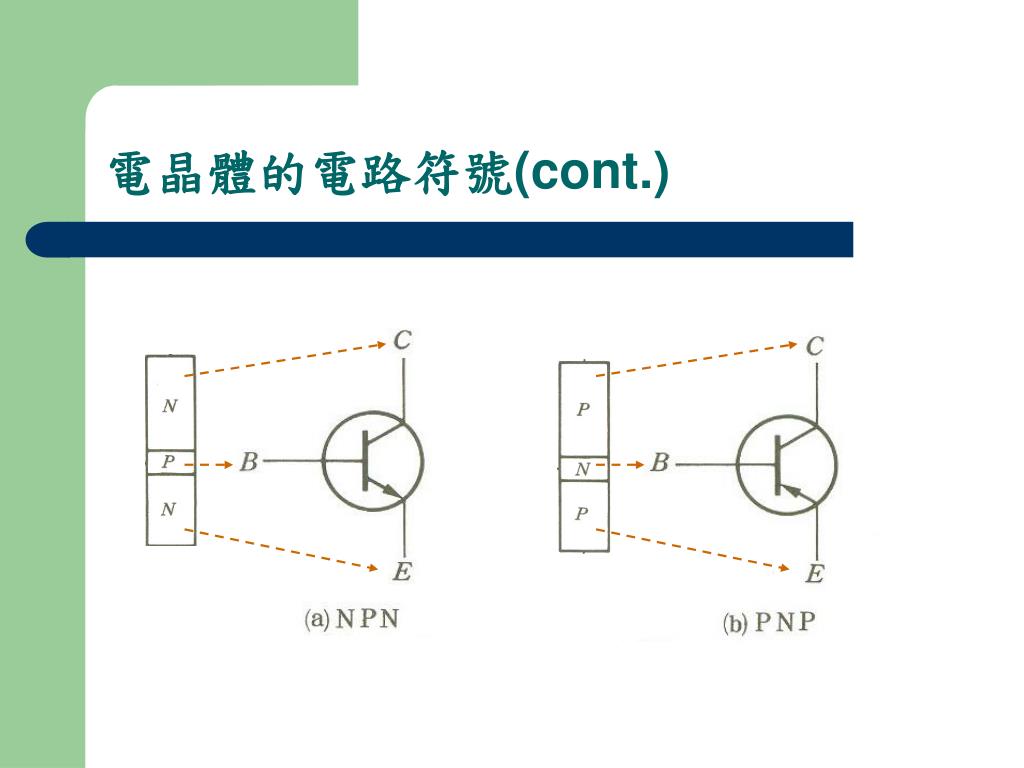

  9. 電晶體的電路符號(cont.)

  10. 電晶體的電路符號(cont.) C C B B E E

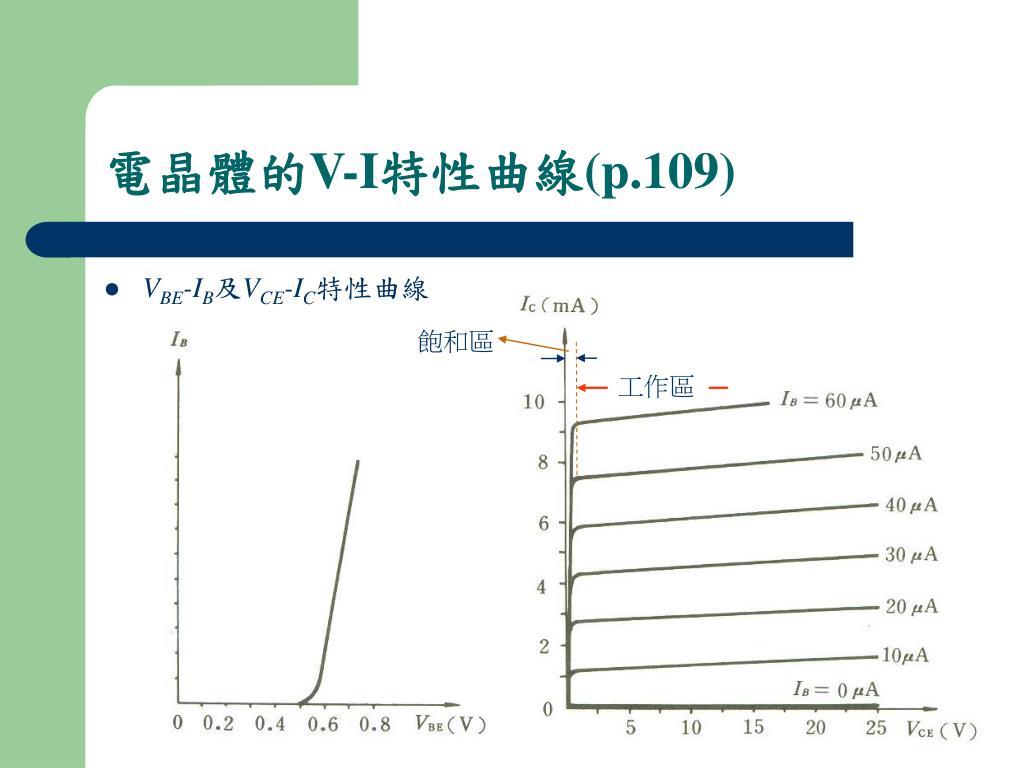

  11. 電晶體的V-I特性曲線(p.109) • VBE-IB及VCE-IC特性曲線 飽和區 工作區

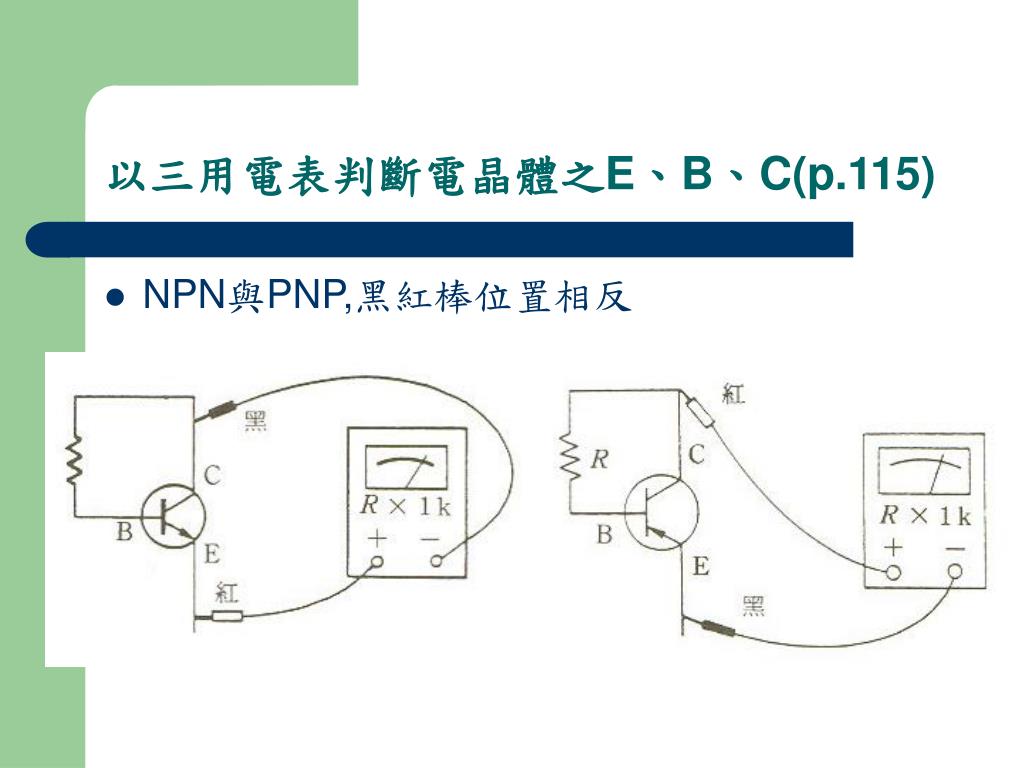

  12. 以三用電表判斷電晶體之E、B、C(p.115) • NPN與PNP,黑紅棒位置相反

  13. 以三用電表量測電晶體之 值(p.115) • 將三用表置於hFE, 並作0歸零 • C9014 NPN電晶體的 值約220 C9014 24k hFE C9014 E B C

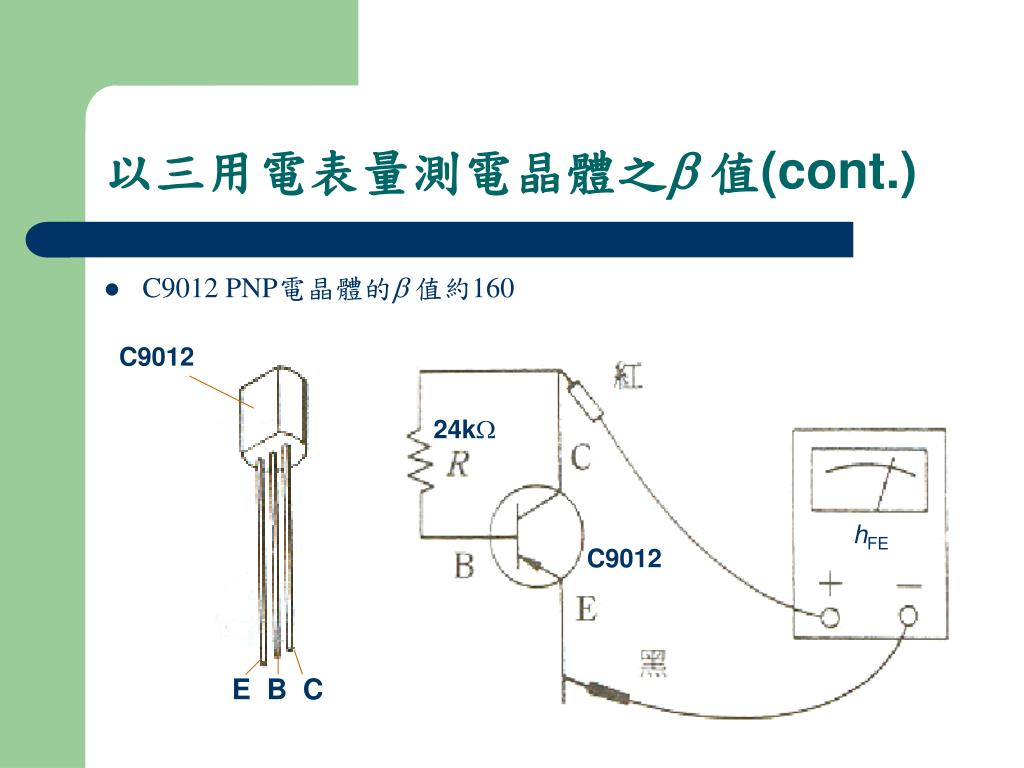

  14. 以三用電表量測電晶體之 值(cont.) • C9012 PNP電晶體的 值約160 C9012 24k hFE C9012 E B C

  15. 共射極放大電路(p.121) • VBB ,VCC , RB , RL給予電晶體適當的偏壓 • CC 為交連電容或耦合電容,阻隔輸入信號的直流成分流入基極,以免影響電晶體的偏壓

  16. 等效電路 輸出 輸入

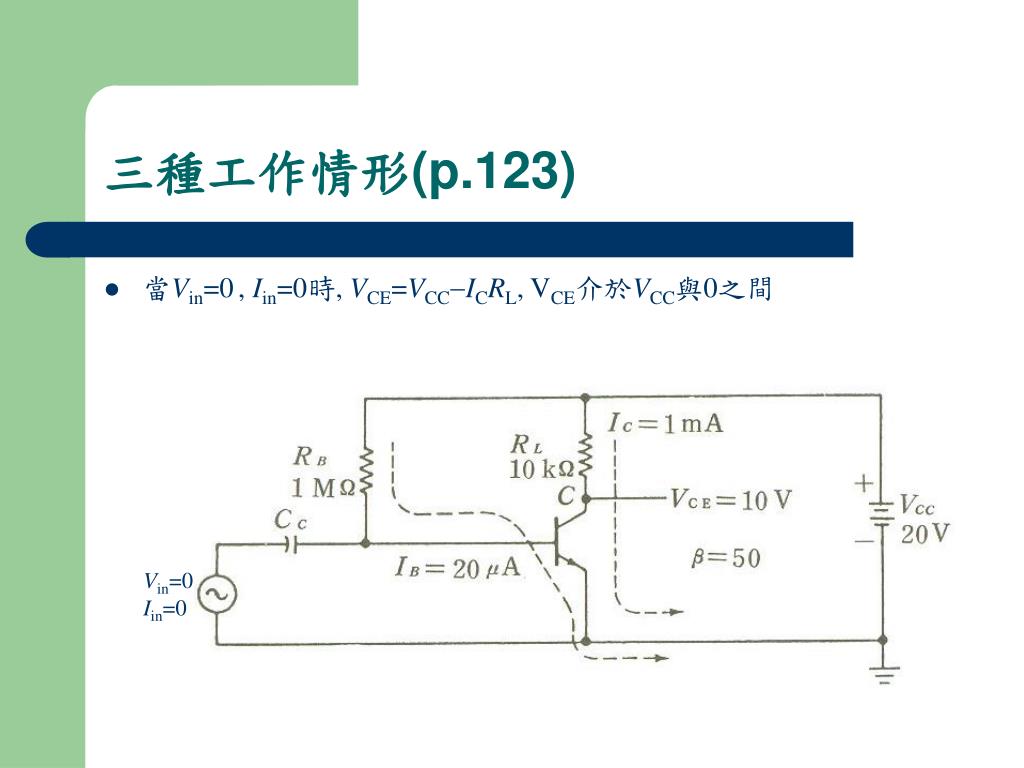

  17. 三種工作情形(p.123) • 當Vin=0, Iin=0時, VCE=VCCICRL, VCE介於VCC與0之間 Vin=0 Iin=0

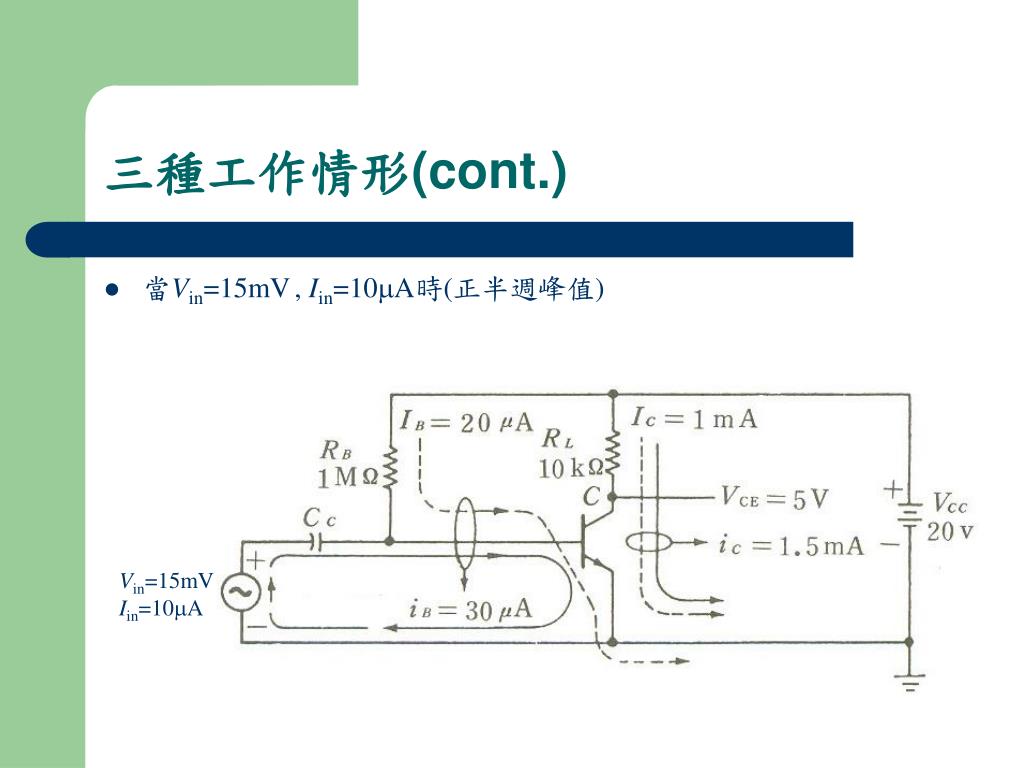

  18. 三種工作情形(cont.) • 當Vin=15mV, Iin=10A時(正半週峰值) Vin=15mV Iin=10A

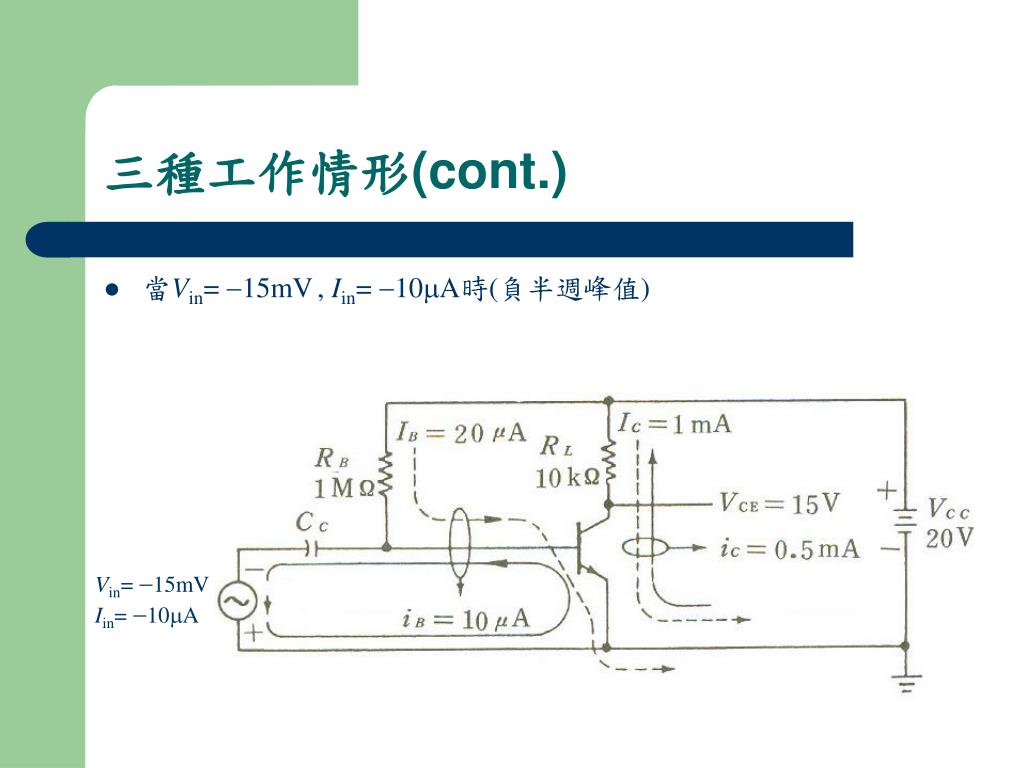

  19. 三種工作情形(cont.) • 當Vin= 15mV, Iin= 10A時(負半週峰值) Vin= 15mV Iin= 10A

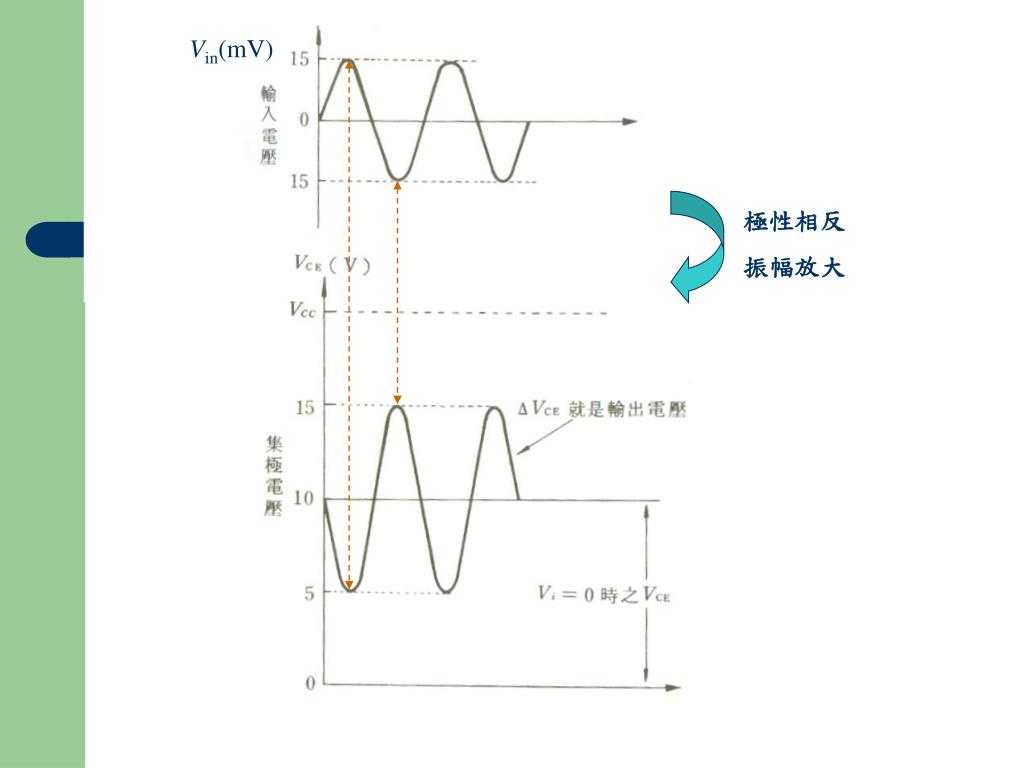

  20. Vin(mV) 極性相反 振幅放大

  21. 圖解法分析(p.124) • 直流負載線表示一個電路的輸出電流與輸出電壓的關係 IC(mA) VCE(V)

  22. 圖解法分析(cont.) • 合併電晶體VCE-IC特性曲線及負載線 工作點(當IB=20A時候)

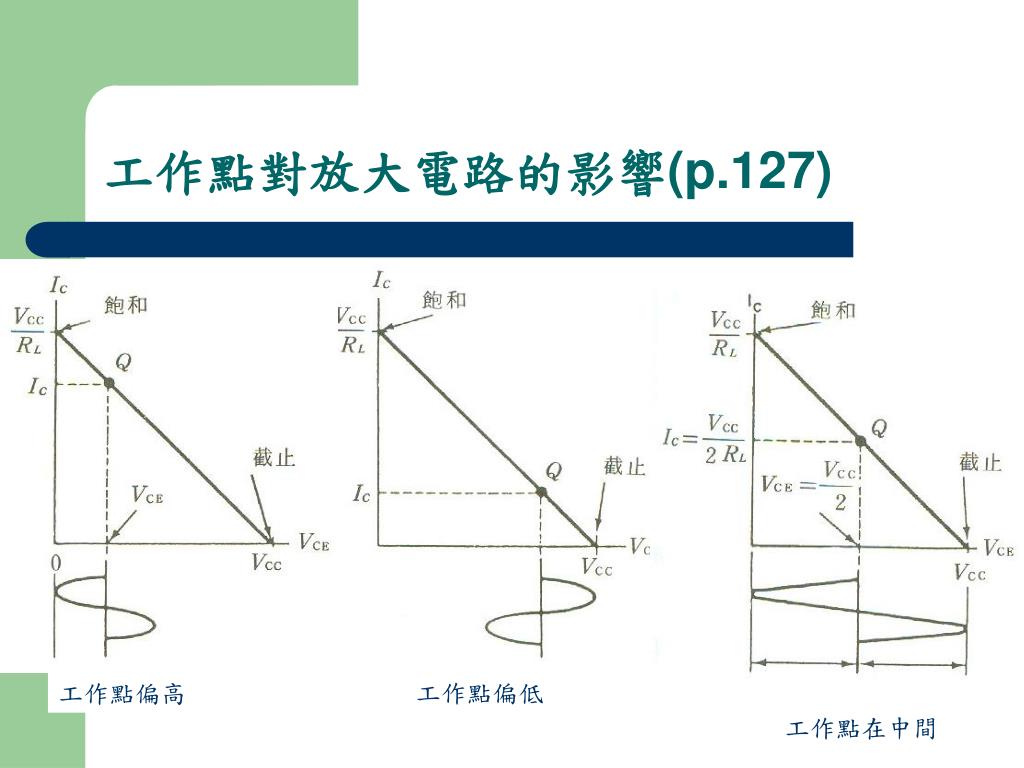

  23. 工作點對放大電路的影響(p.127) 工作點偏低 工作點偏高 工作點在中間

  24. 工作點對放大電路的影響(cont.) • 工作點偏低,造成失真,波峰被削平

  25. 工作點對放大電路的影響(cont.) • 工作點偏高,造成失真,波峰被削平

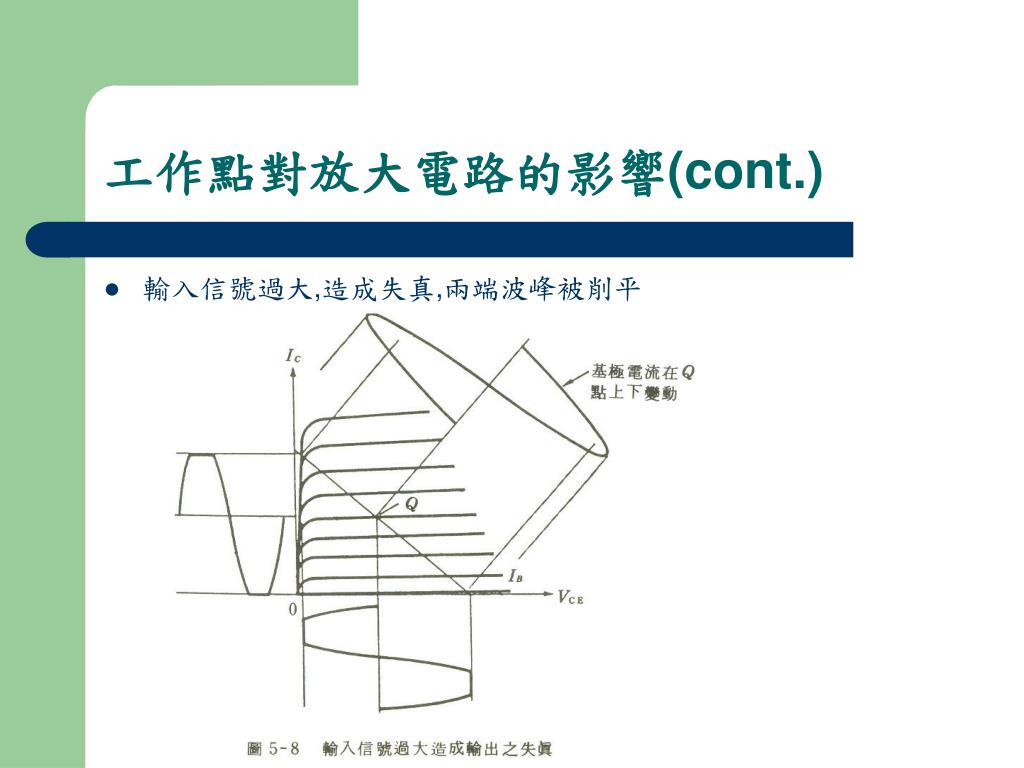

  26. 工作點對放大電路的影響(cont.) • 輸入信號過大,造成失真,兩端波峰被削平

  27. 實習(p.129) • VR控制偏壓IB的大小,VR IB ,VR  IB

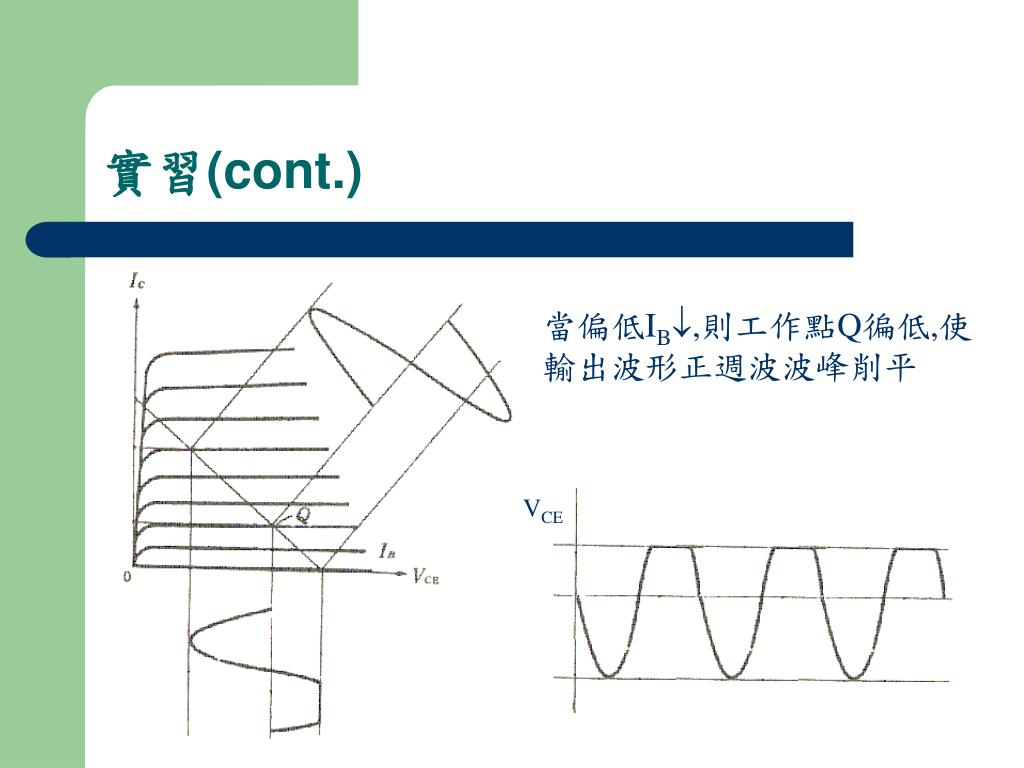

  28. 實習(cont.) 當偏低IB,則工作點Q徧低,使輸出波形正週波波峰削平 VCE

  29. 實習(cont.) 當偏低IB,則工作點Q徧高,使輸出波形負週波波峰削平 VCE

  30. 實習(cont.) • 當偏壓VCE=1/2VCC,則工作點在正中央,使輸出的Vp-p值最大(不變形) • 不過輸入超出範圍,則兩端波峰削平 VCE
