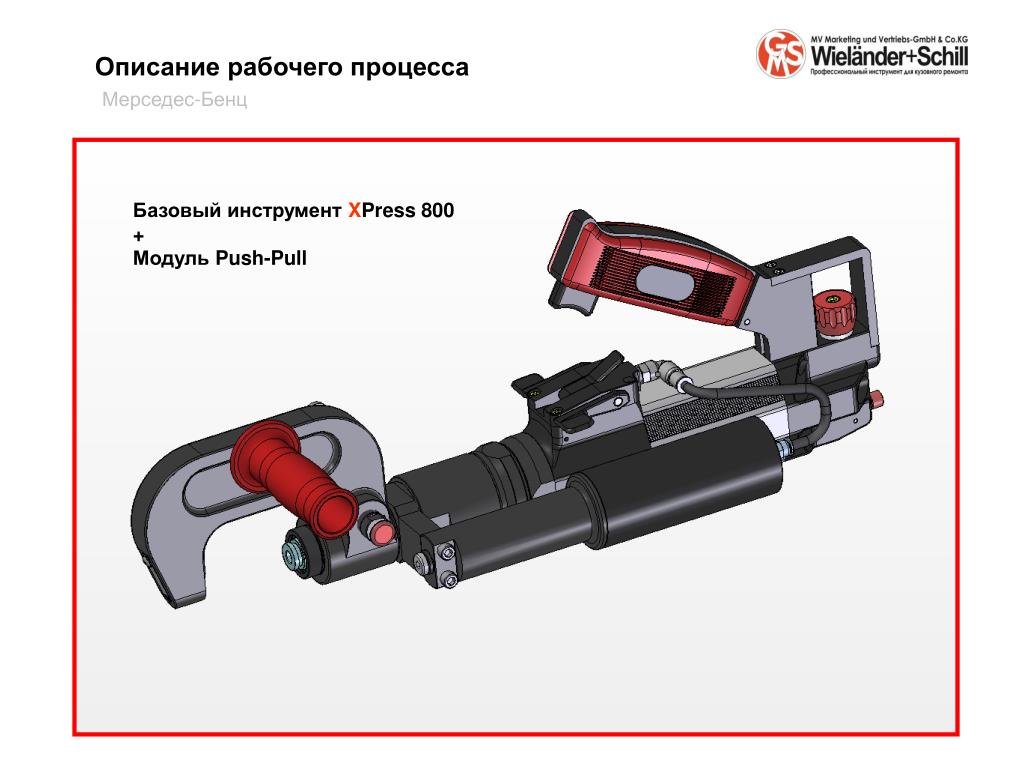

  1. Описание рабочего процесса Мерседес-Бенц Базовый инструментXPress 800 + Модуль Push-Pull

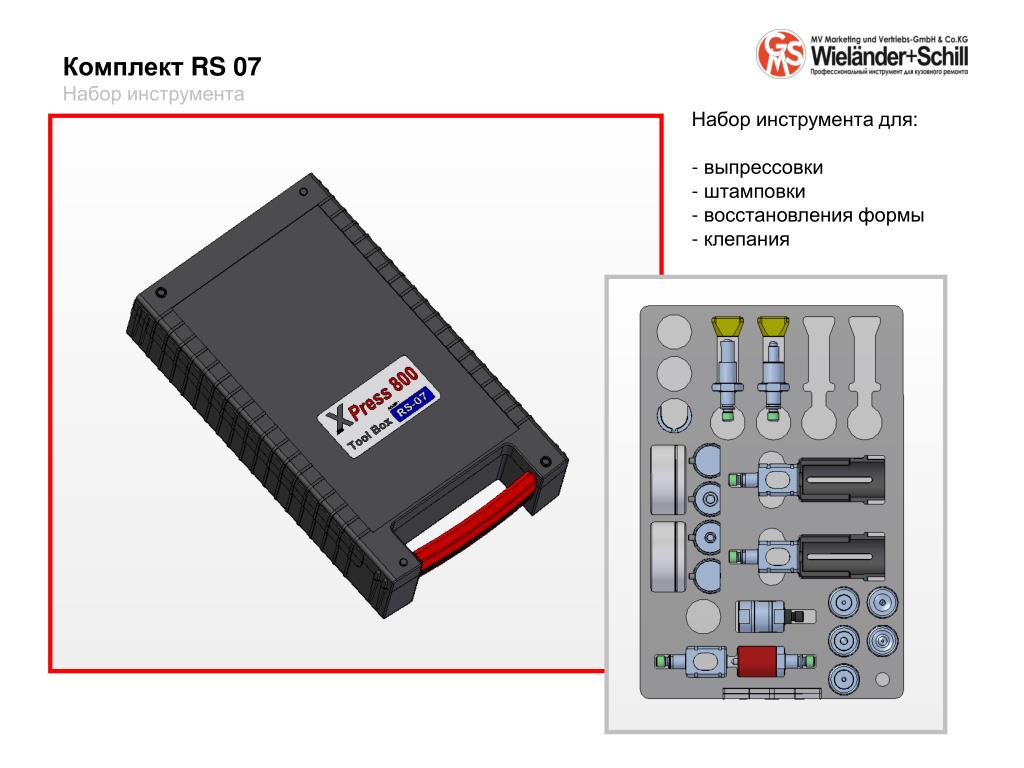

  2. КомплектRS 07 Набор инструмента • Набор инструмента для: • выпрессовки • штамповки • восстановления формы • клепания

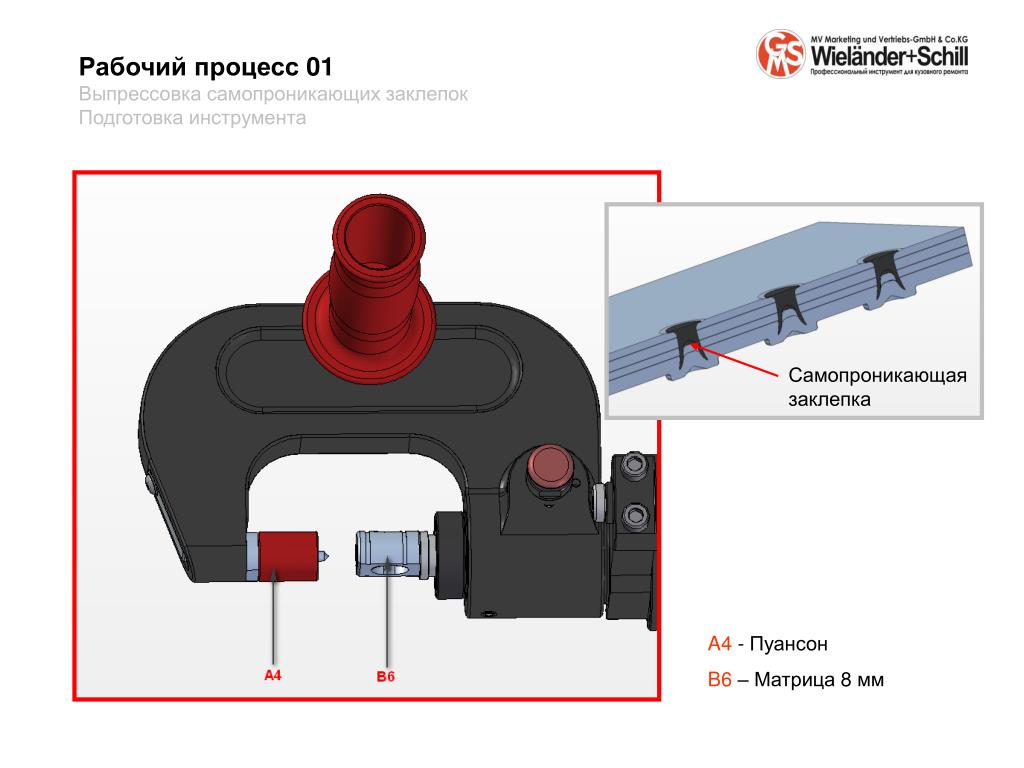

  3. Рабочий процесс01 Выпрессовка самопроникающих заклепок Подготовка инструмента Самопроникающая заклепка A4 - Пуансон B6– Матрица 8 мм

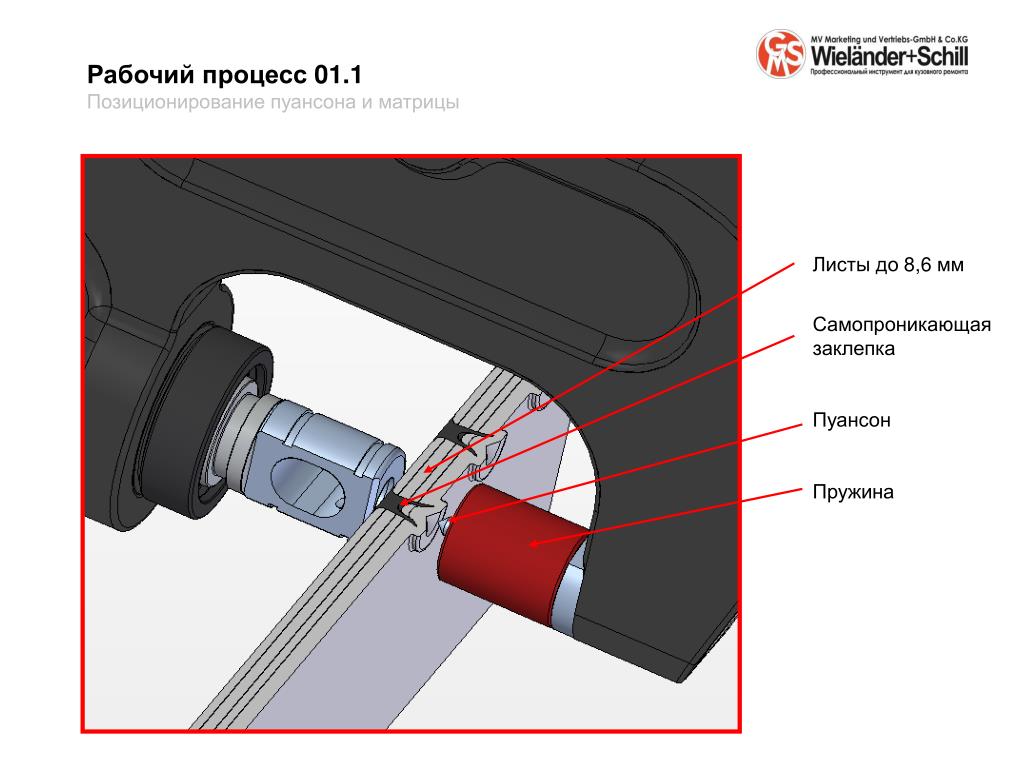

  4. Рабочий процесс01.1 Позиционирование пуансона и матрицы Листы до 8,6 мм Самопроникающая заклепка Пуансон Пружина

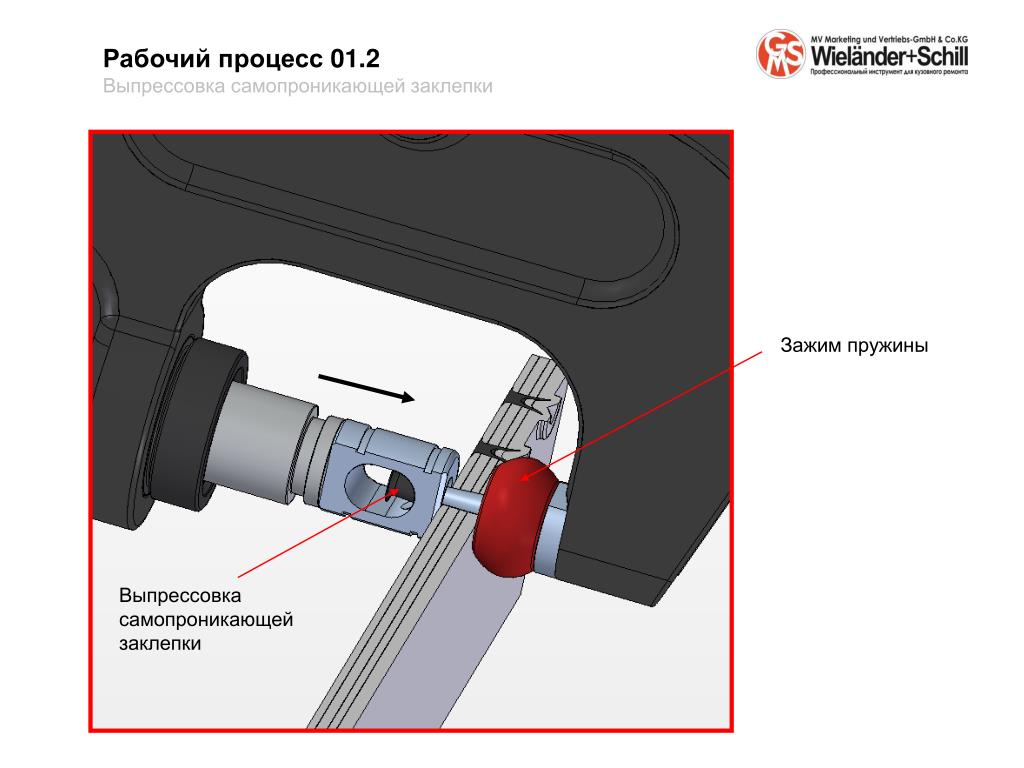

  5. Рабочий процесс01.2 Выпрессовка самопроникающей заклепки Зажим пружины Выпрессовка самопроникающей заклепки

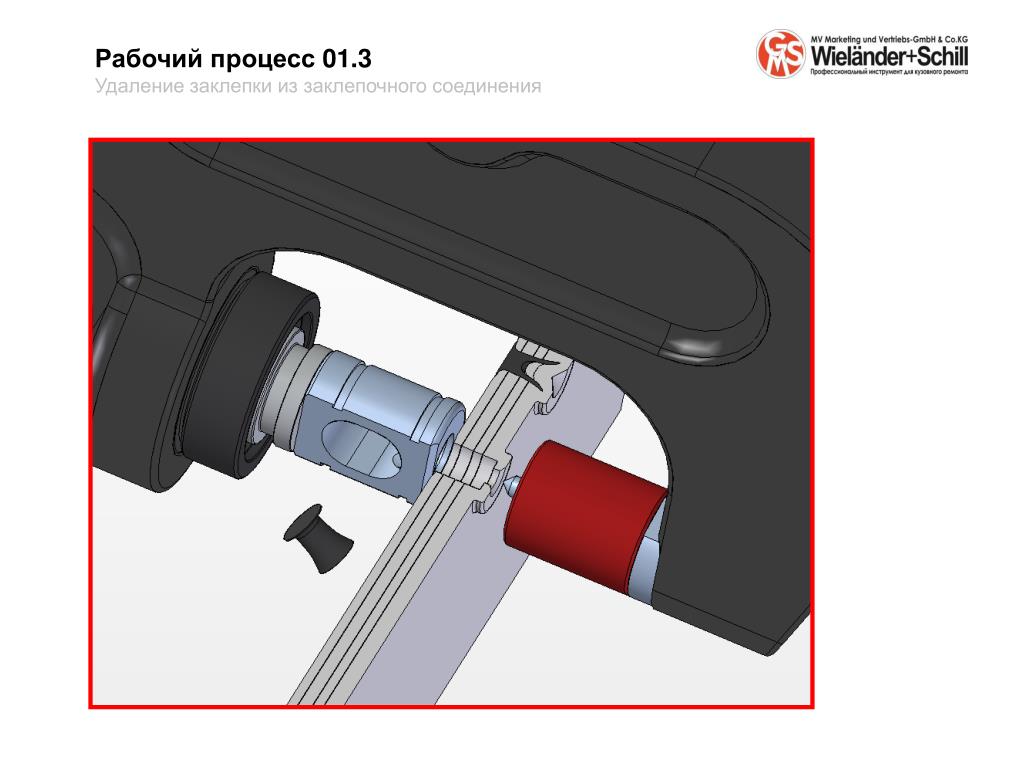

  6. Рабочий процесс01.3 Удаление заклепки из заклепочного соединения

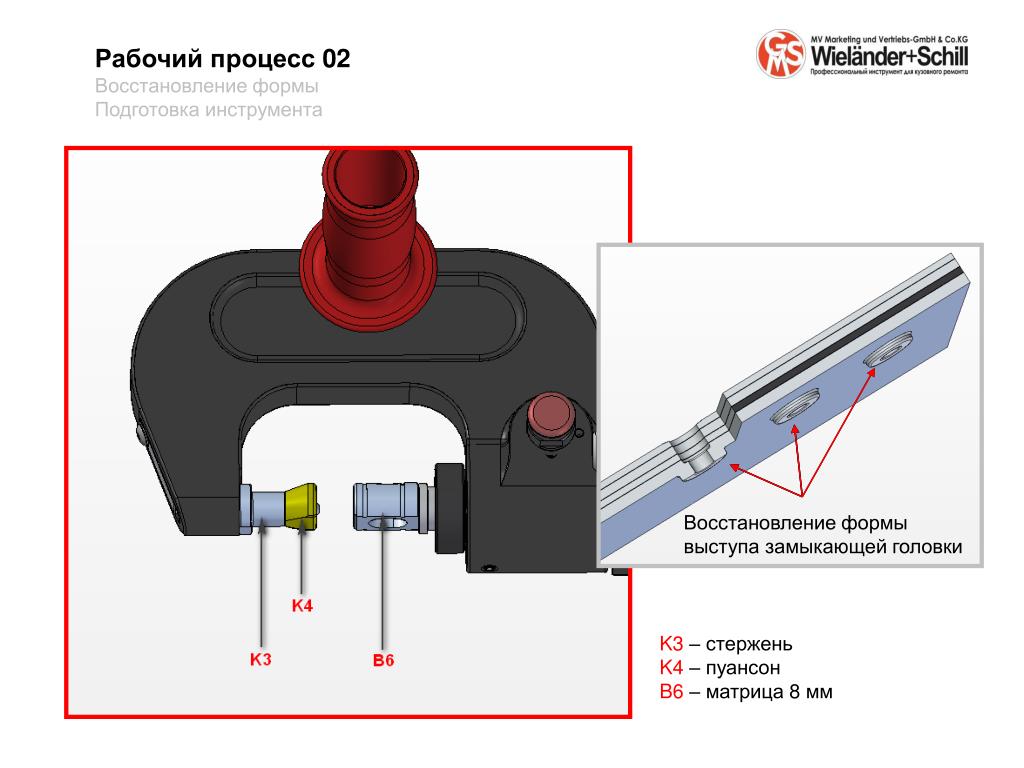

  7. Рабочий процесс02 Восстановление формы Подготовка инструмента Восстановление формы выступа замыкающей головки K3– стержень K4 – пуансон B6 – матрица 8 мм

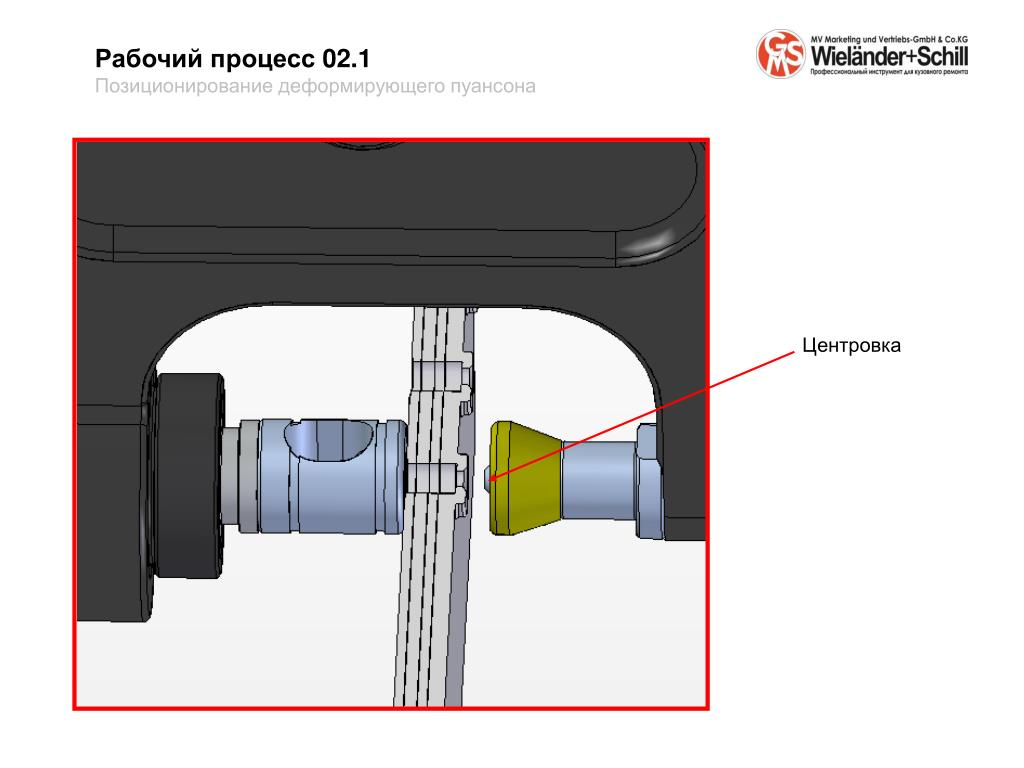

  8. Рабочий процесс02.1 Позиционирование деформирующего пуансона Центровка

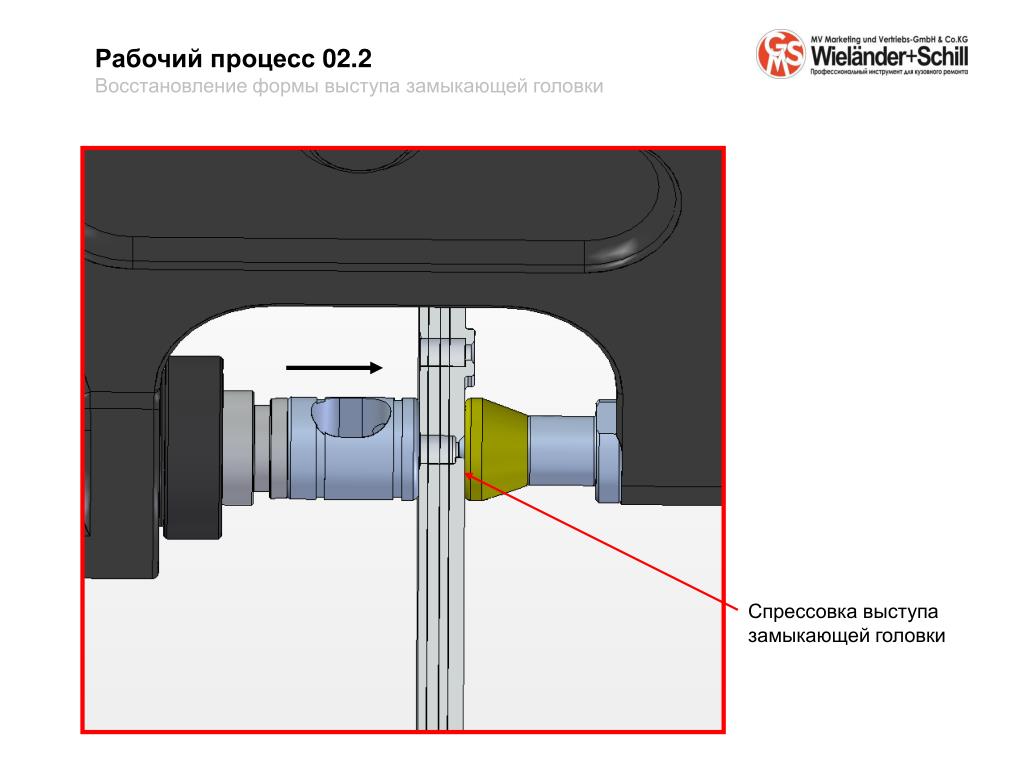

  9. Рабочий процесс02.2 Восстановление формы выступа замыкающей головки Спрессовка выступа замыкающей головки

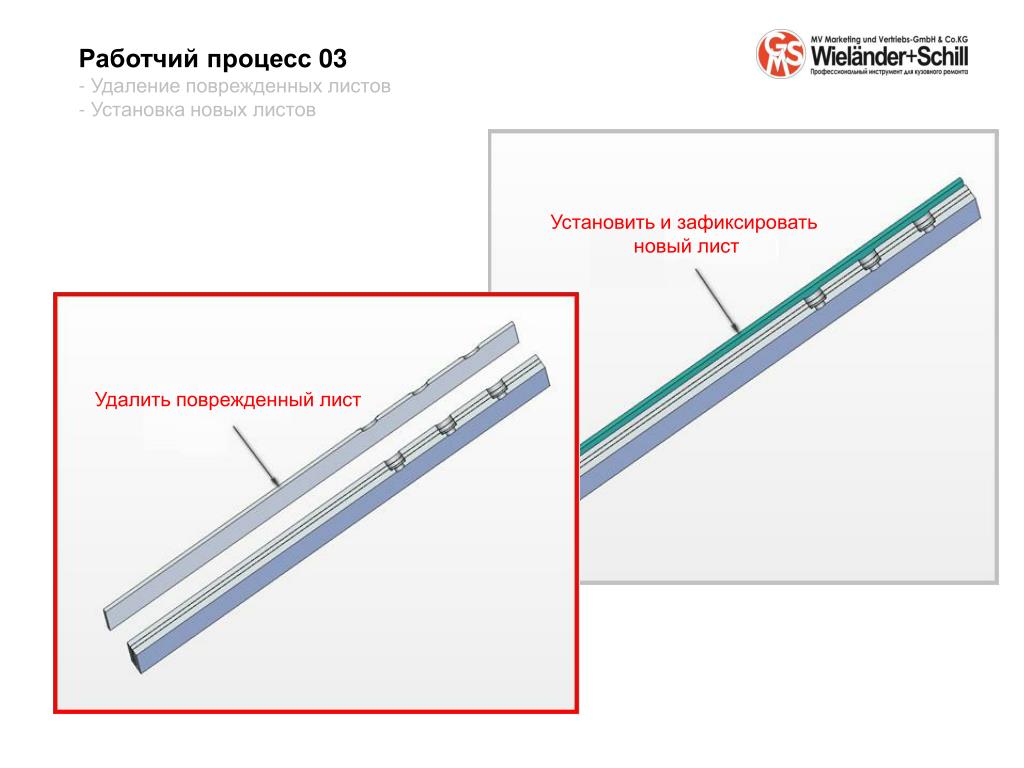

  10. Работчий процесс03 - Удаление поврежденных листов - Установка новых листов Установить и зафиксировать новый лист Удалить поврежденный лист

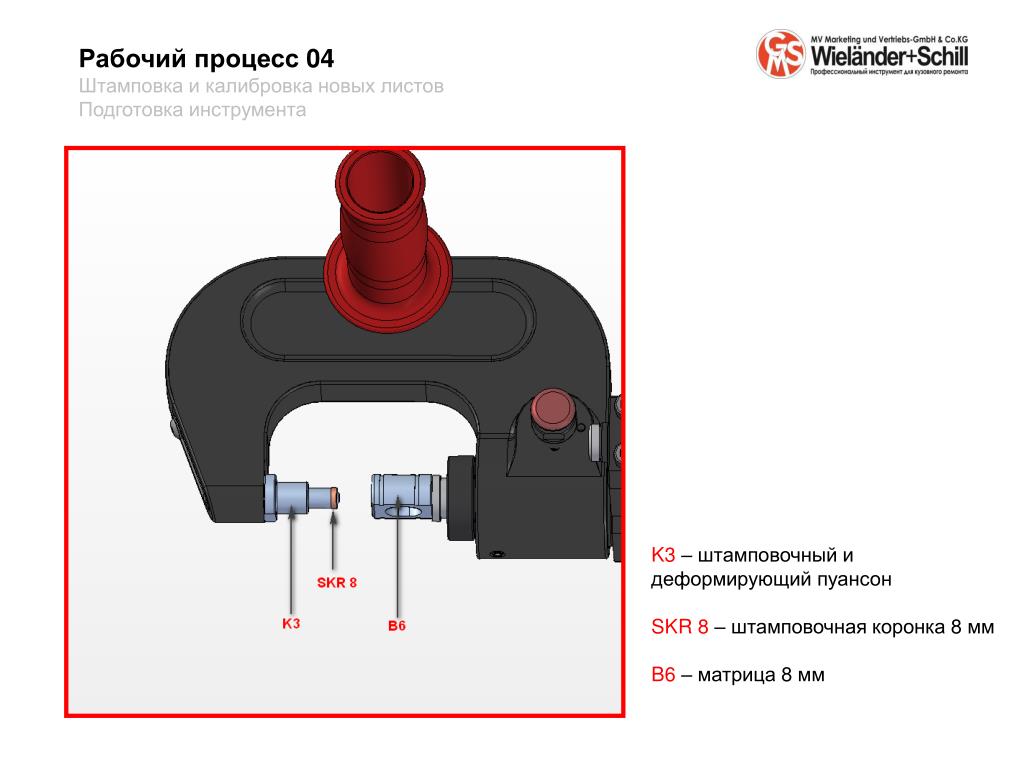

  11. Рабочий процесс04 Штамповка и калибровка новых листов Подготовка инструмента K3 – штамповочный и деформирующий пуансон SKR 8 – штамповочная коронка 8 мм B6 – матрица 8 мм

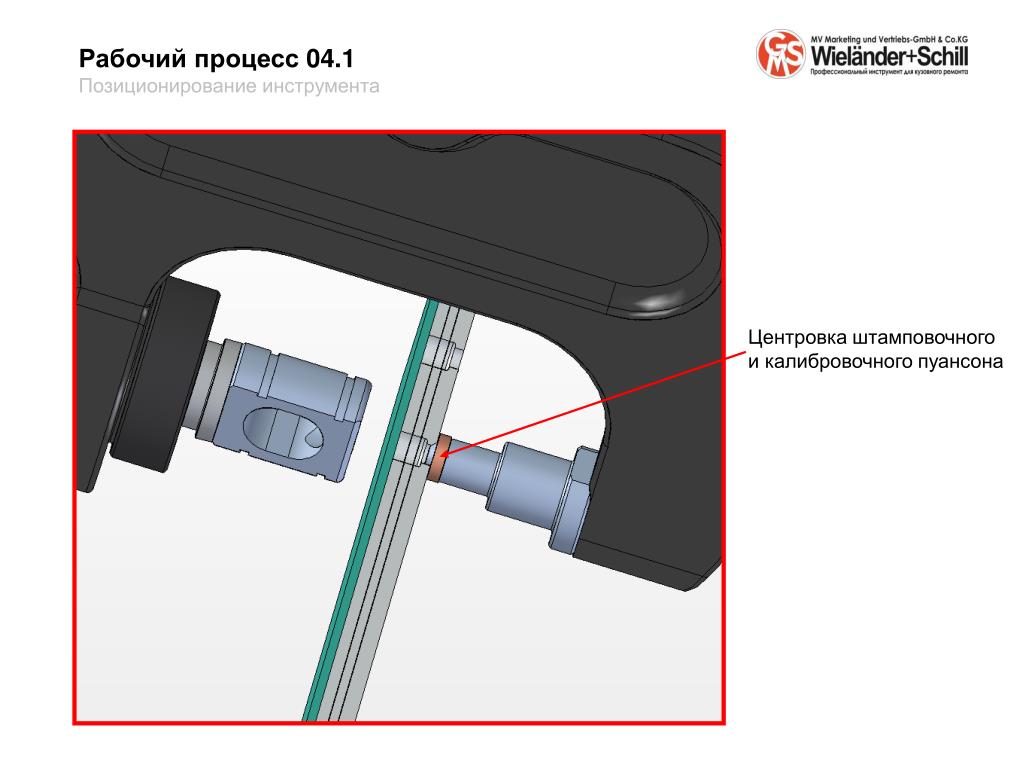

  12. Рабочий процесс04.1 Позиционирование инструмента Центровка штамповочного и калибровочного пуансона

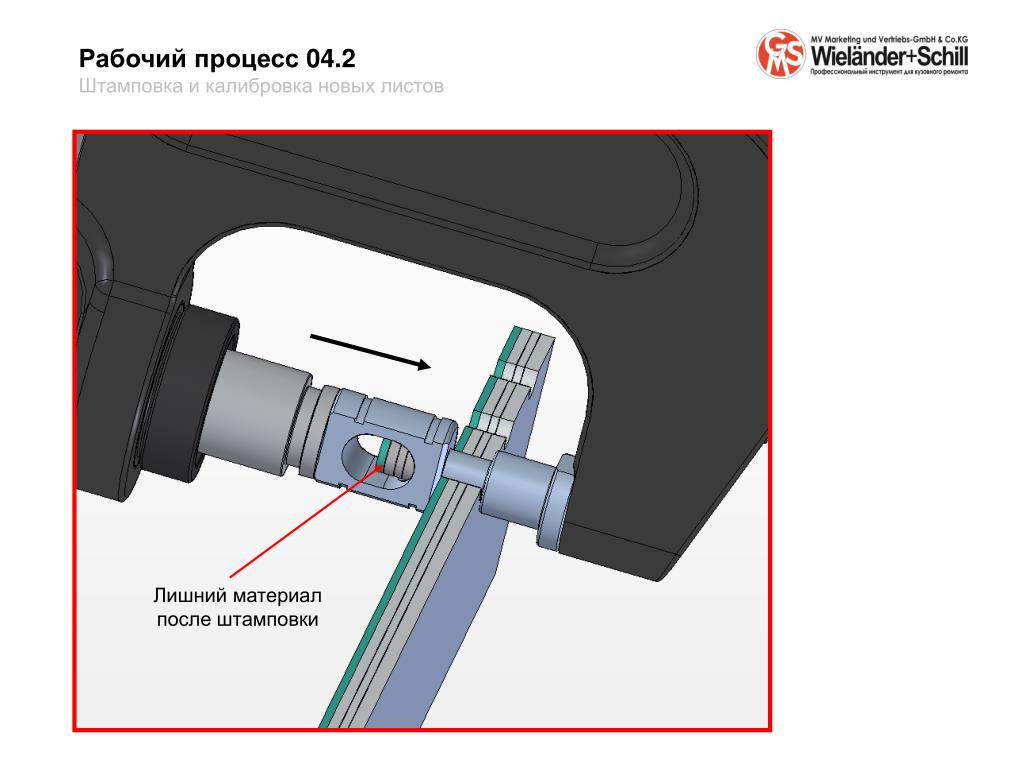

  13. Рабочий процесс04.2 Штамповка и калибровка новых листов Лишний материал после штамповки

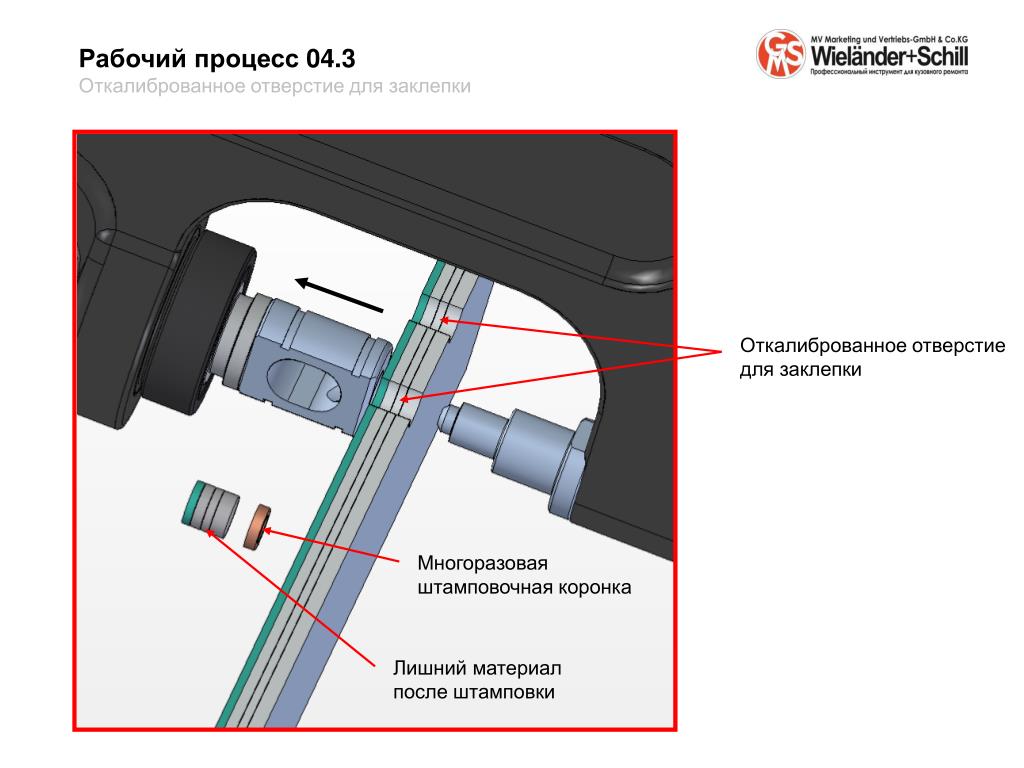

  14. Рабочий процесс04.3 Откалиброванное отверстие для заклепки Откалиброванное отверстие для заклепки Многоразовая штамповочная коронка Лишний материал после штамповки

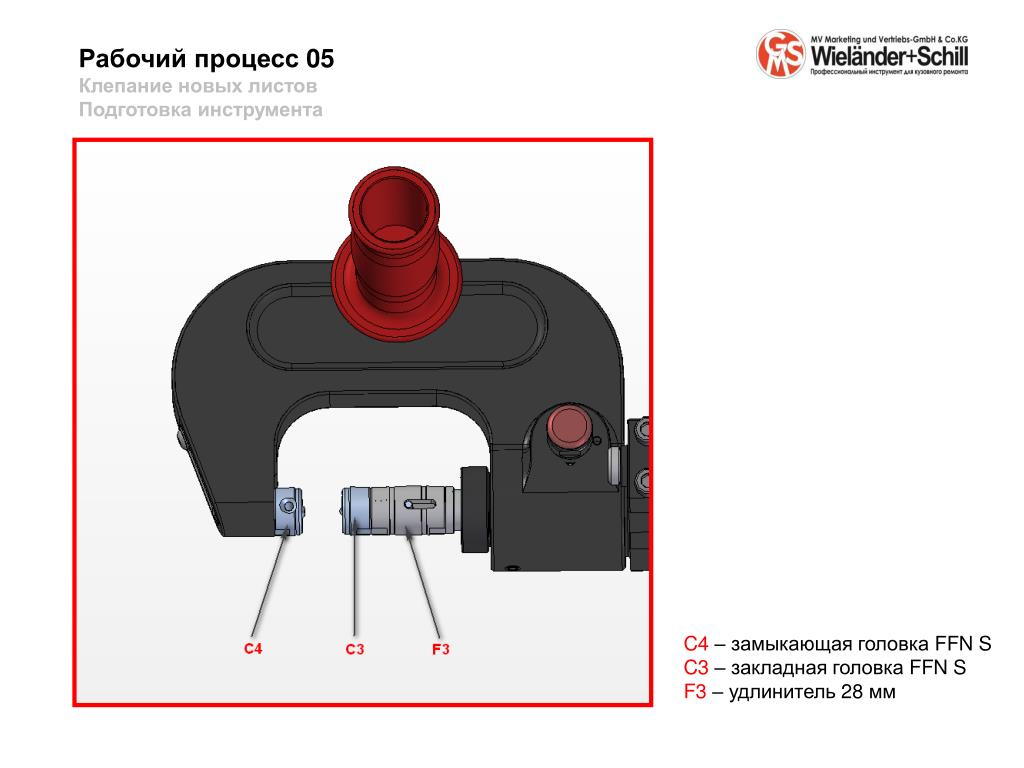

  15. Рабочий процесс05 Клепание новых листов Подготовка инструмента C4– замыкающая головкаFFN S C3 – закладная головкаFFN S F3 – удлинитель 28 мм

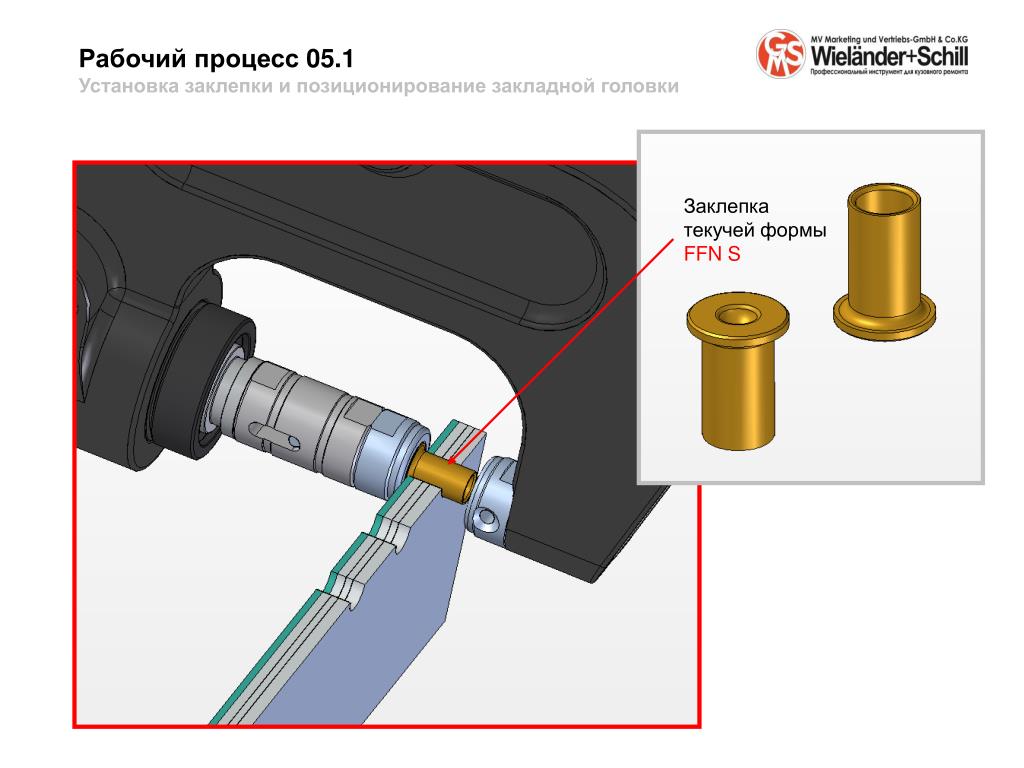

  16. Рабочий процесс05.1 Установка заклепки и позиционирование закладной головки Заклепка текучей формы FFN S

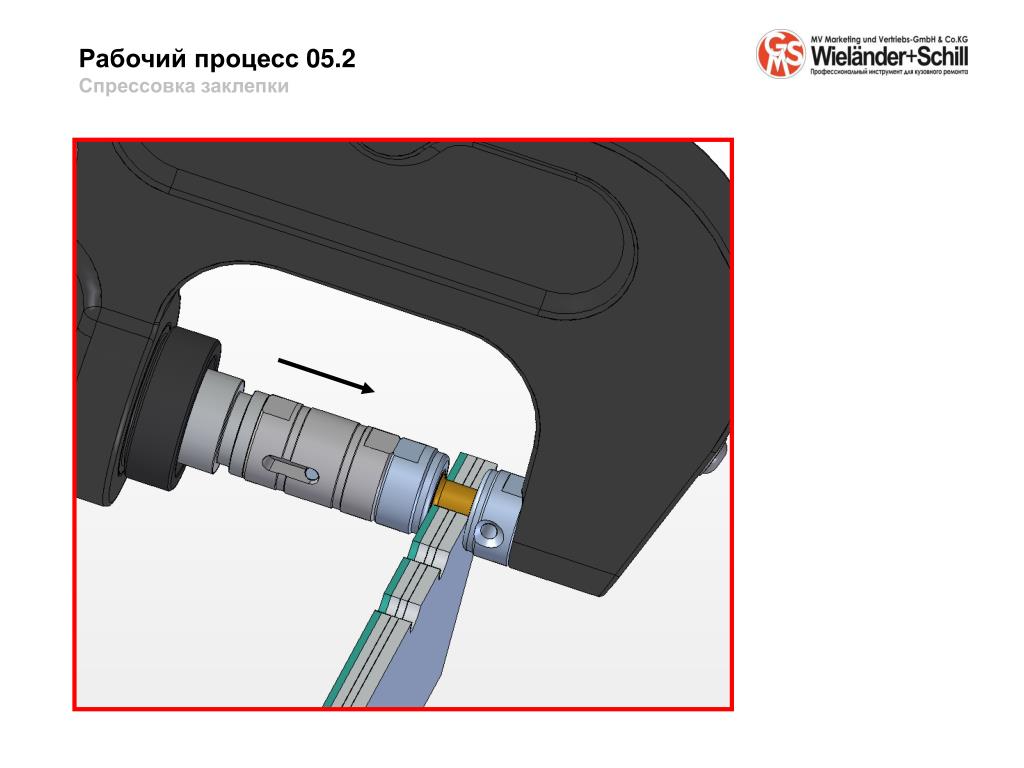

  17. Рабочий процесс05.2 Спрессовка заклепки

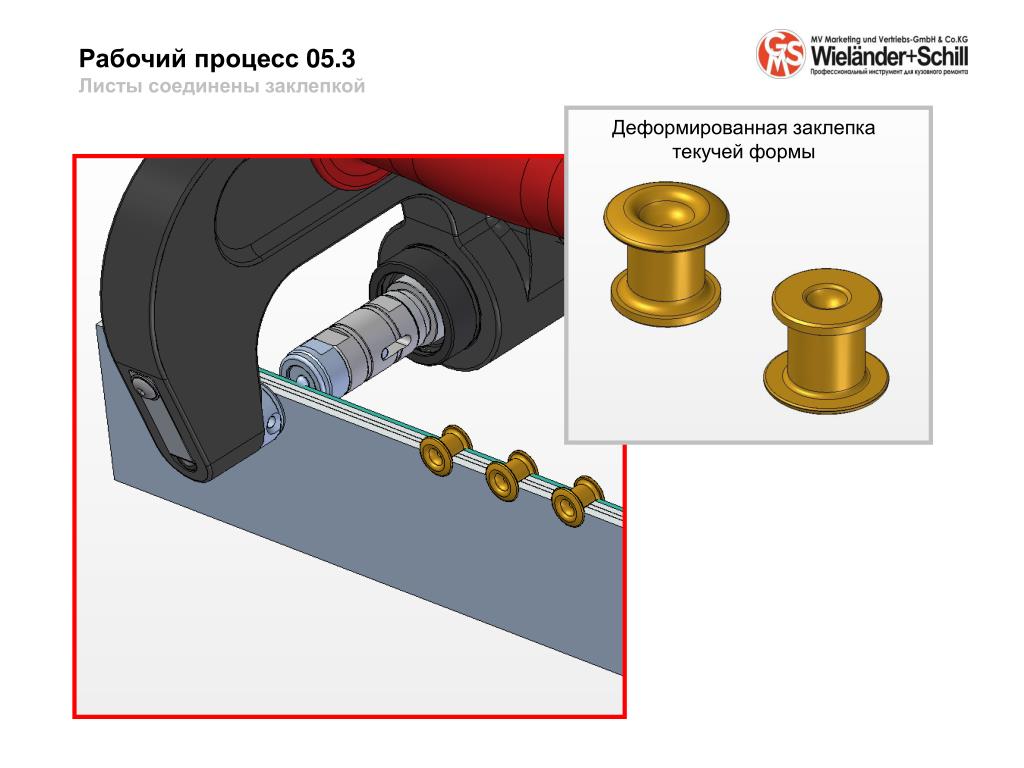

  18. Рабочий процесс05.3 Листы соединены заклепкой Деформированная заклепка текучей формы

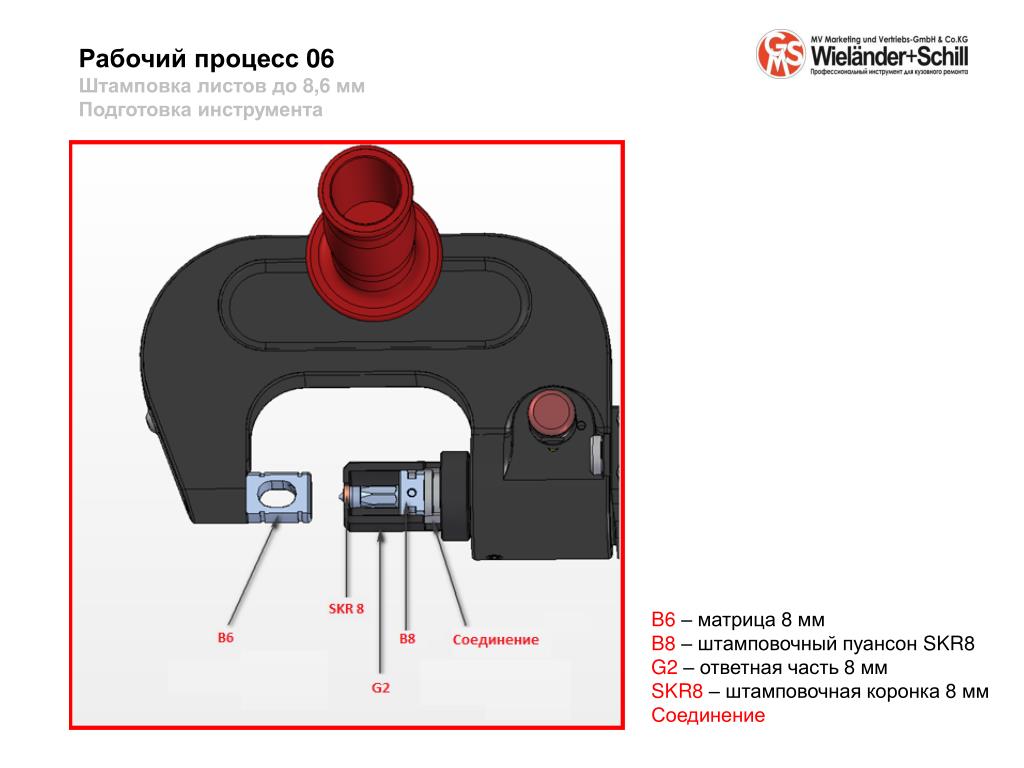

  19. Рабочий процесс06 Штамповка листов до 8,6 мм Подготовка инструмента B6 – матрица 8 мм B8 – штамповочный пуансонSKR8 G2 – ответная часть 8 мм SKR8 – штамповочная коронка 8 мм Соединение

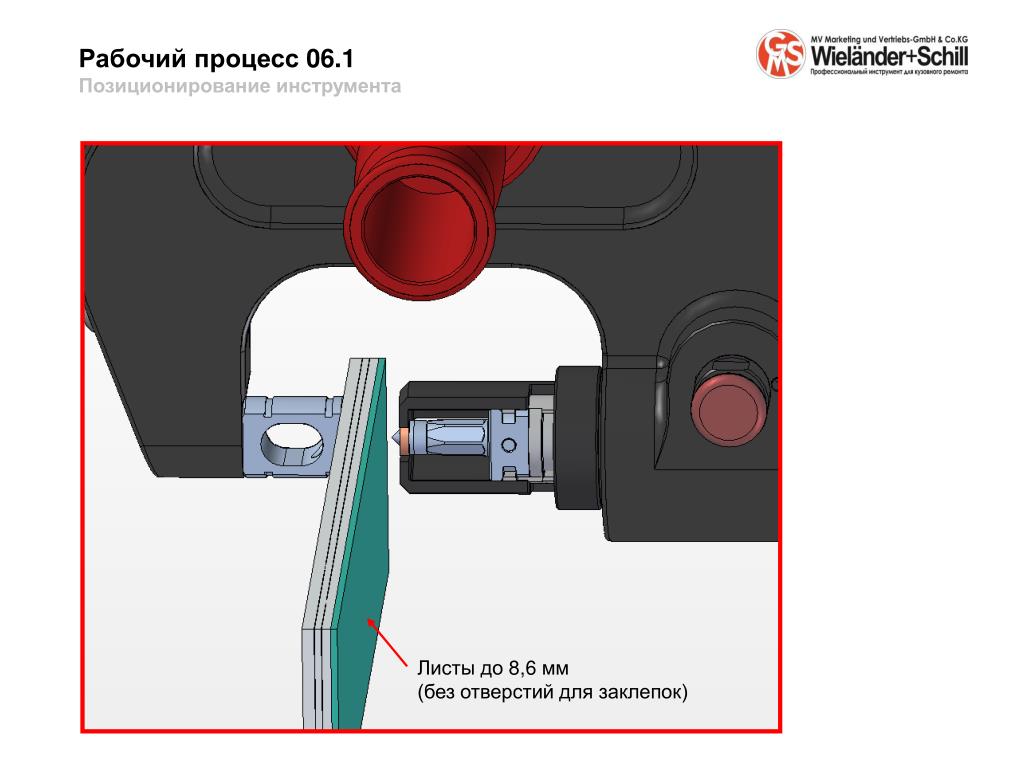

  20. Рабочий процесс06.1 Позиционирование инструмента Листы до 8,6 мм (без отверстий для заклепок)

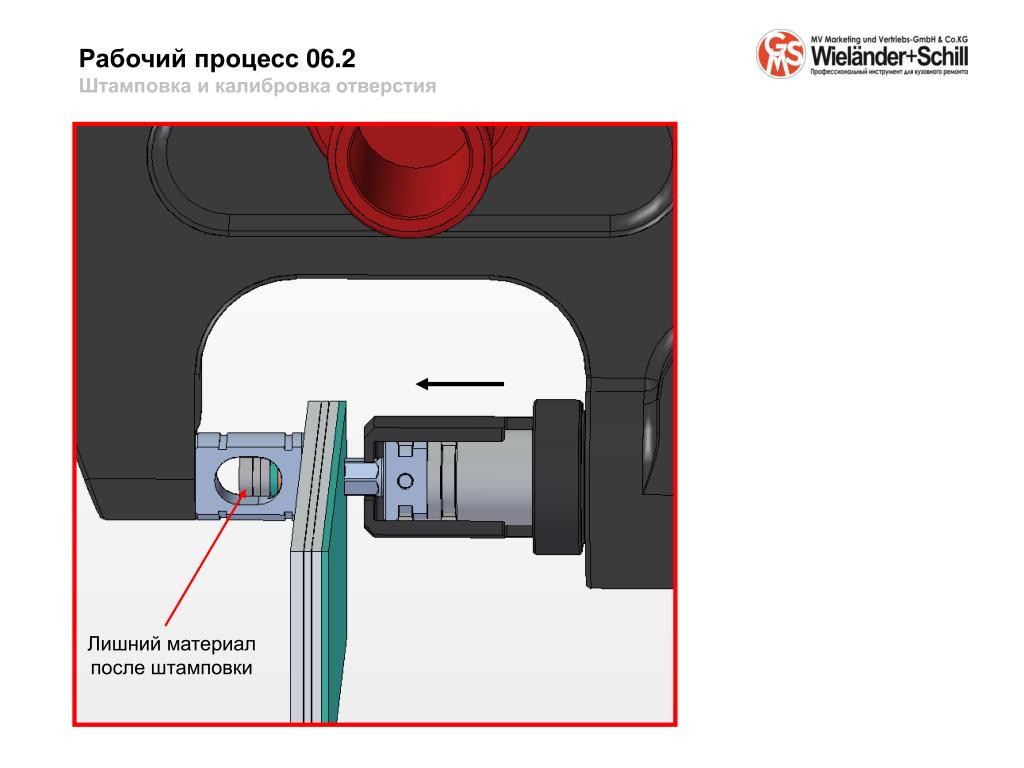

  21. Рабочий процесс06.2 Штамповка и калибровка отверстия Лишний материал после штамповки

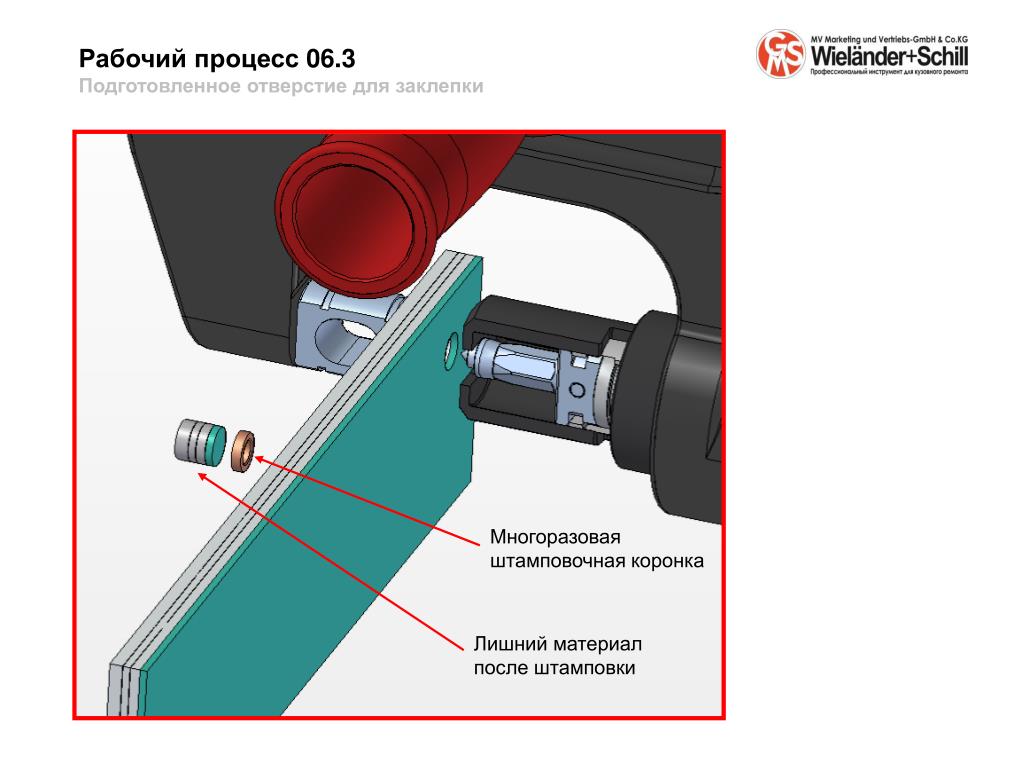

  22. Рабочий процесс06.3 Подготовленное отверстие для заклепки Многоразовая штамповочная коронка Лишний материал после штамповки
