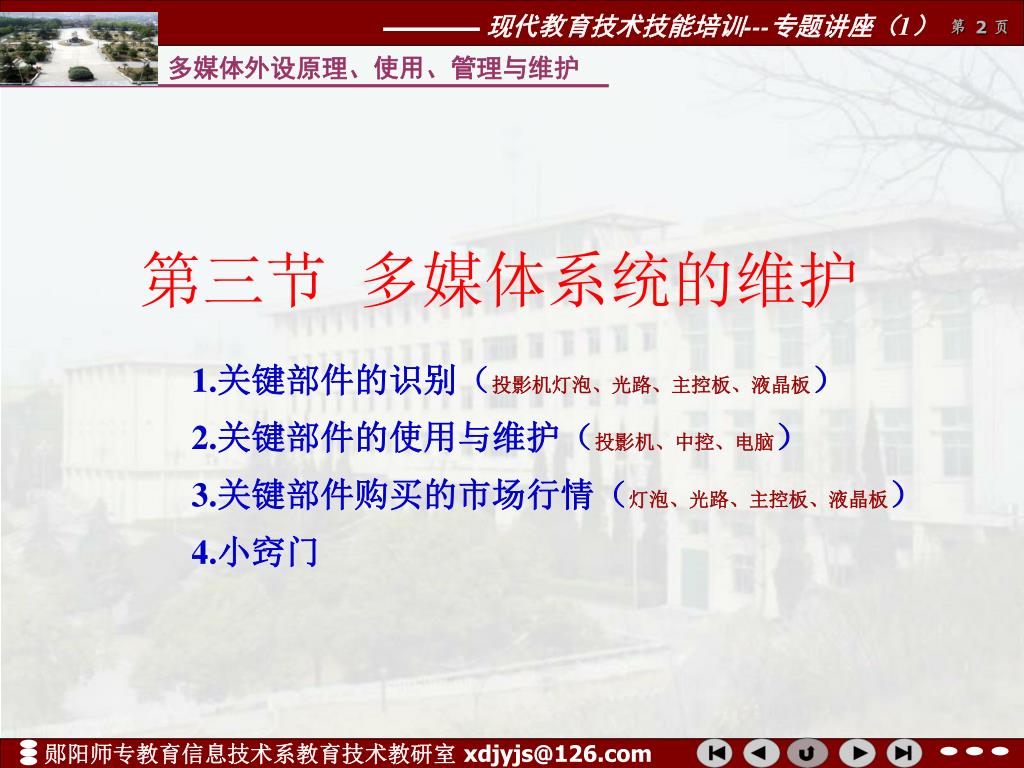

  1. 第三节 多媒体系统的维护 1.关键部件的识别（投影机灯泡、光路、主控板、液晶板）2.关键部件的使用与维护（投影机、中控、电脑）3.关键部件购买的市场行情（灯泡、光路、主控板、液晶板） 4.小窍门

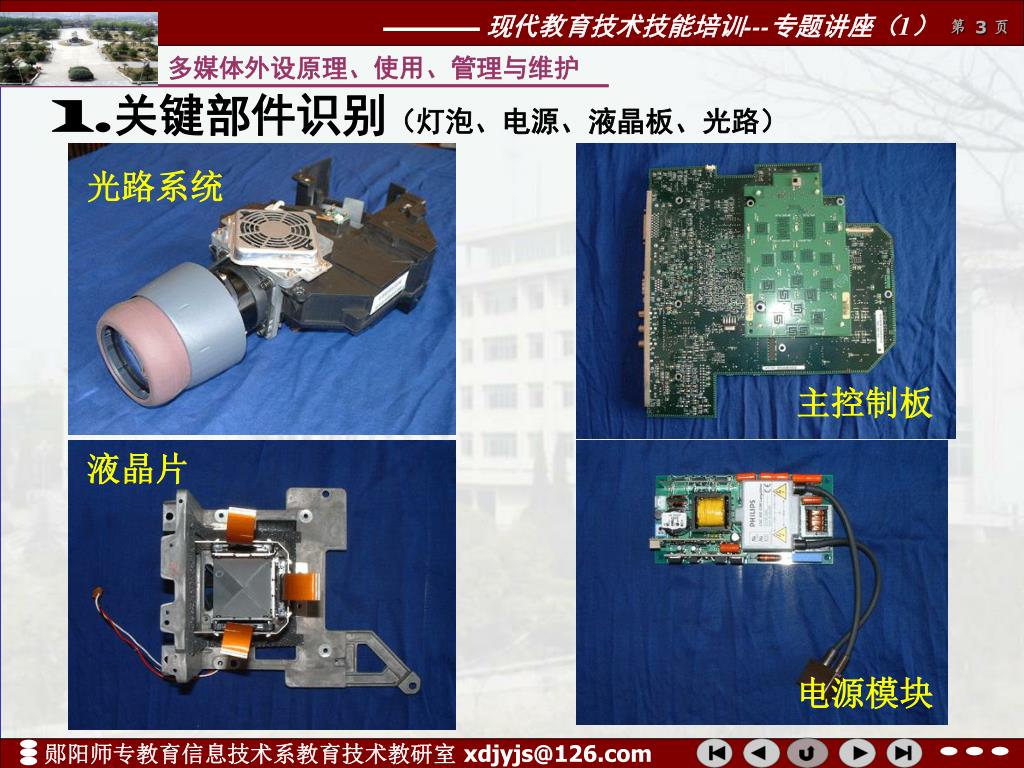

  2. 1.关键部件识别（灯泡、电源、液晶板、光路）1.关键部件识别（灯泡、电源、液晶板、光路） 光路系统 主控制板 液晶片 电源模块

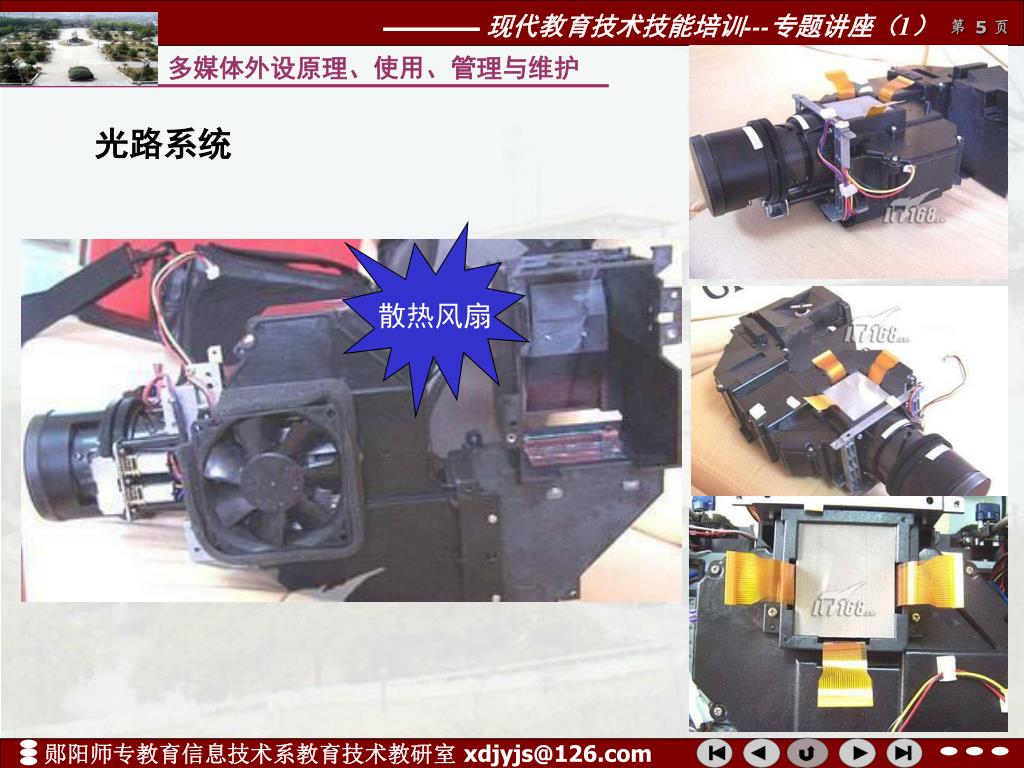

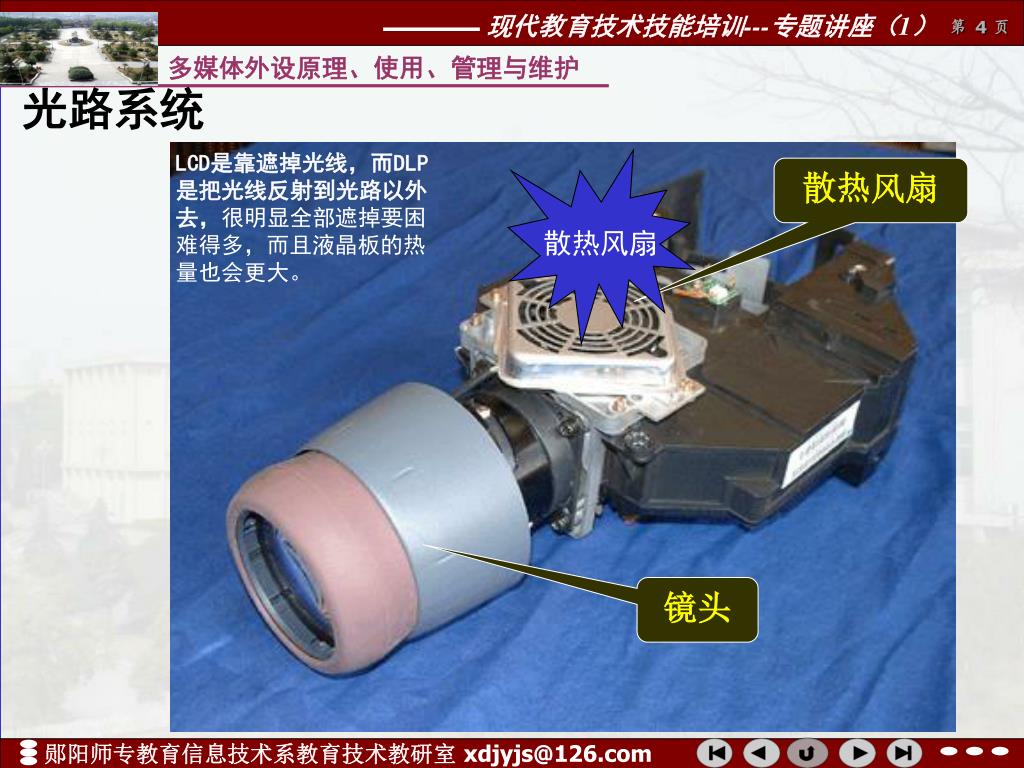

  3. 光路系统 LCD是靠遮掉光线，而DLP是把光线反射到光路以外去，很明显全部遮掉要困难得多，而且液晶板的热量也会更大。 散热风扇 散热风扇 镜头

  4. 光路系统 散热风扇

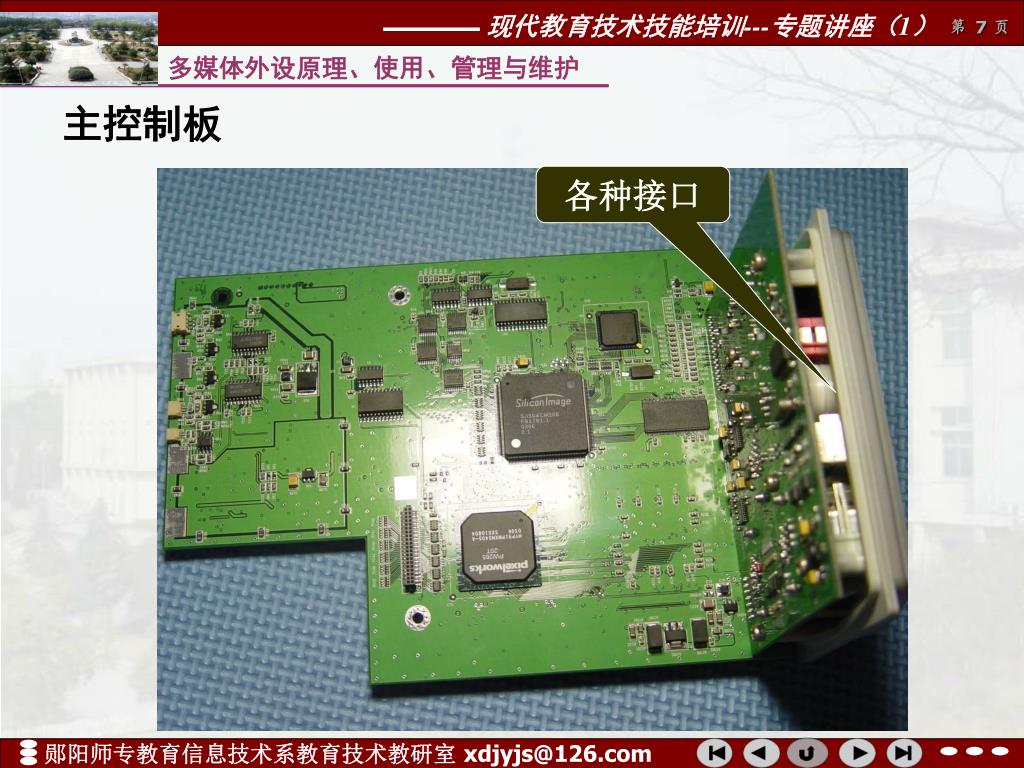

  5. 主控制板 各种接口 各种按键

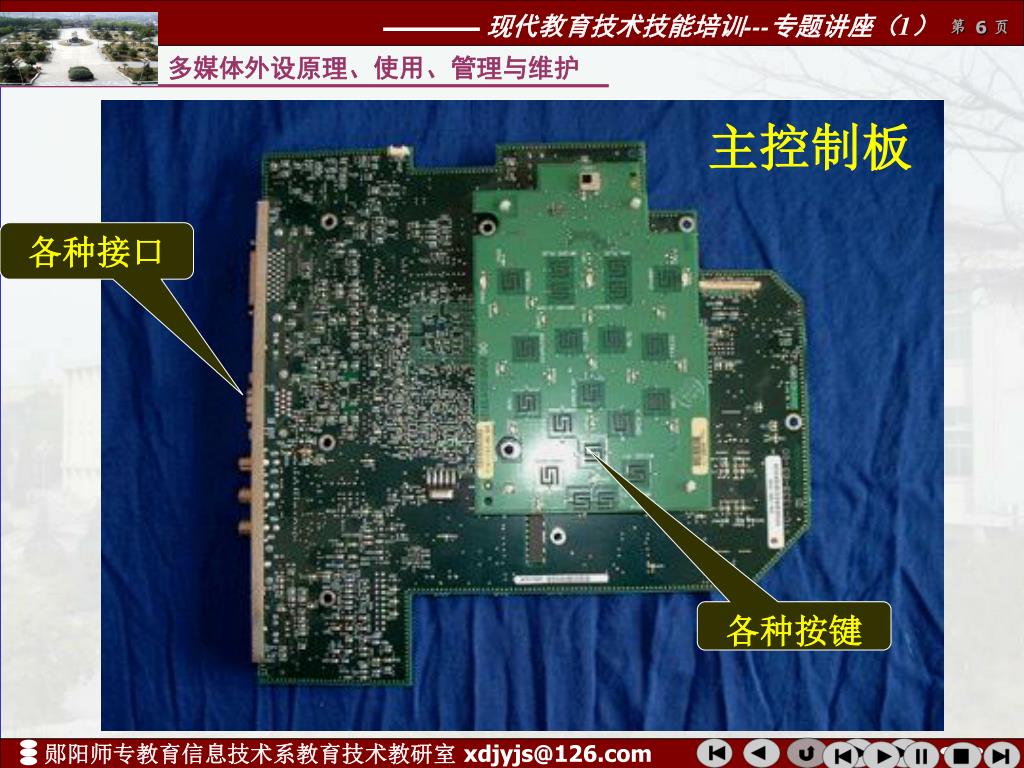

  6. 主控制板 各种接口

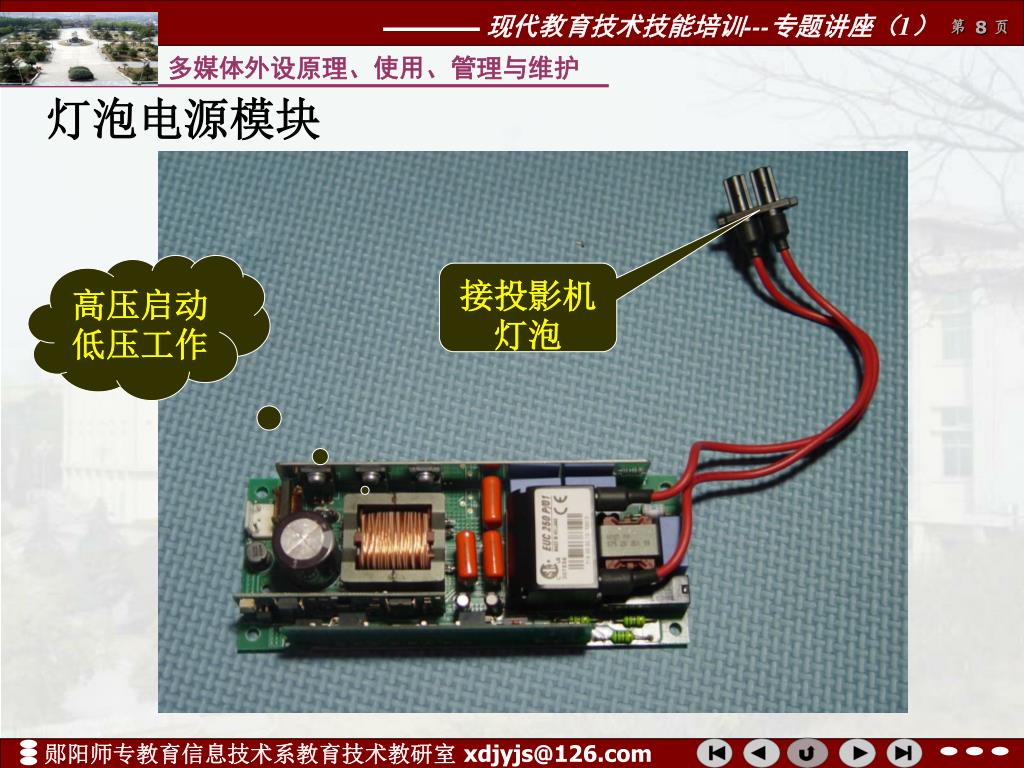

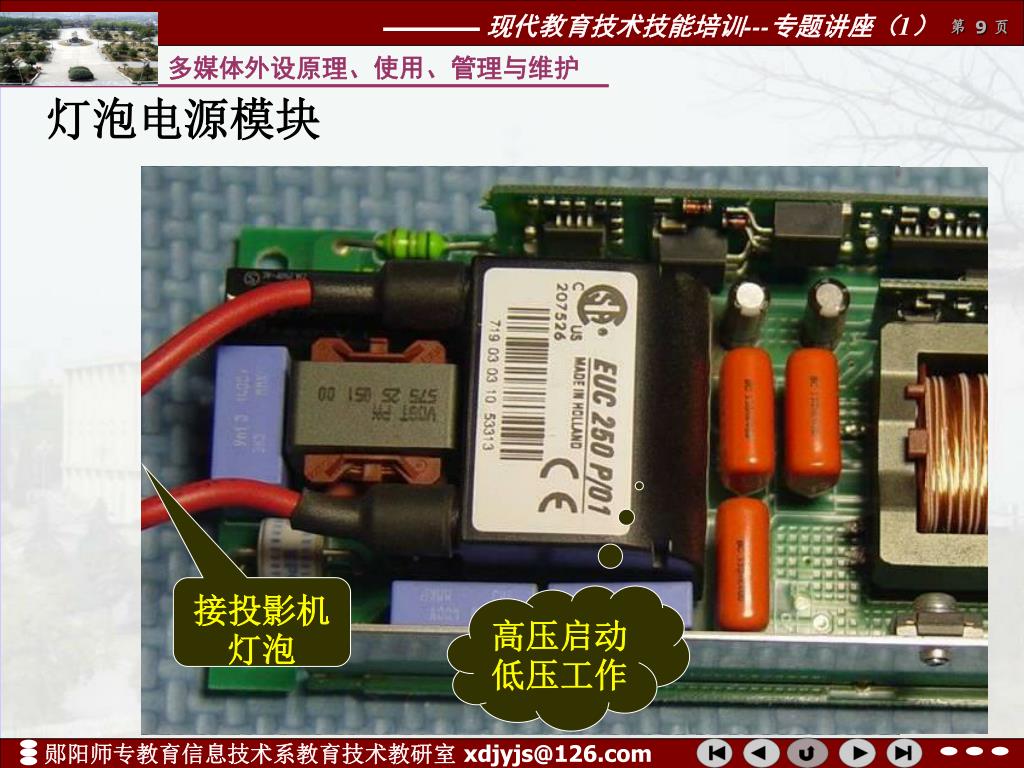

  7. 灯泡电源模块 高压启动低压工作 接投影机灯泡

  8. 灯泡电源模块 接投影机灯泡 高压启动低压工作

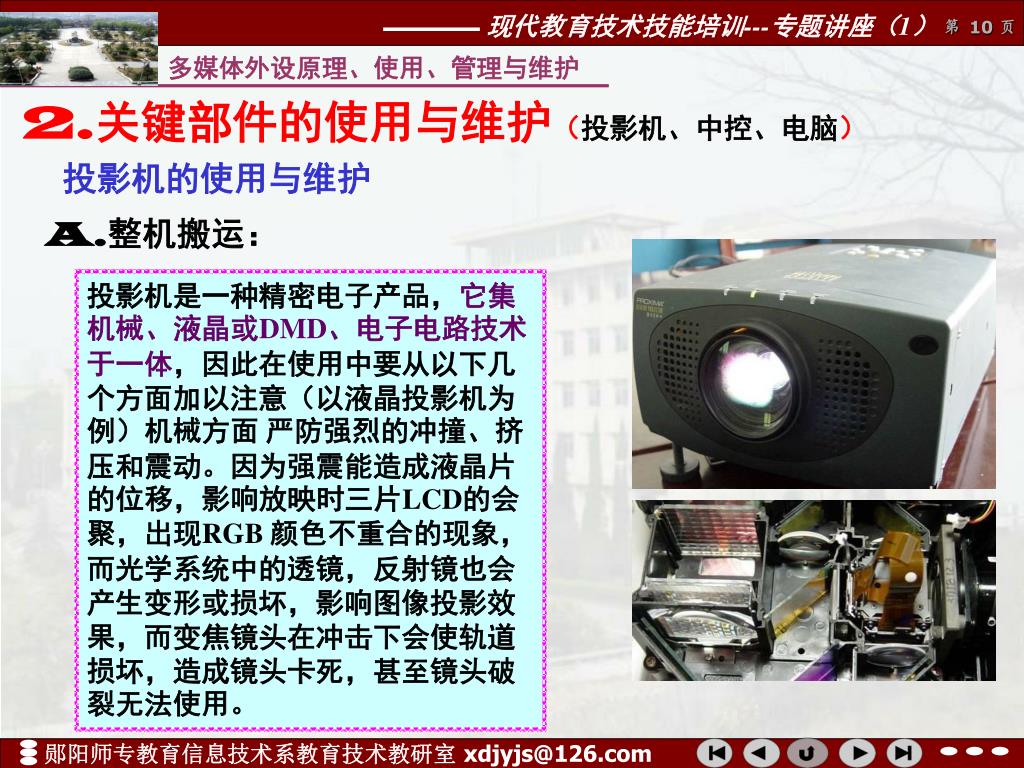

  9. 2.关键部件的使用与维护（投影机、中控、电脑）2.关键部件的使用与维护（投影机、中控、电脑） 投影机的使用与维护 A.整机搬运： 投影机是一种精密电子产品，它集机械、液晶或DMD、电子电路技术于一体，因此在使用中要从以下几个方面加以注意（以液晶投影机为例）机械方面 严防强烈的冲撞、挤压和震动。因为强震能造成液晶片的位移，影响放映时三片LCD的会聚，出现RGB 颜色不重合的现象，而光学系统中的透镜，反射镜也会产生变形或损坏，影响图像投影效果，而变焦镜头在冲击下会使轨道损坏，造成镜头卡死，甚至镜头破裂无法使用。

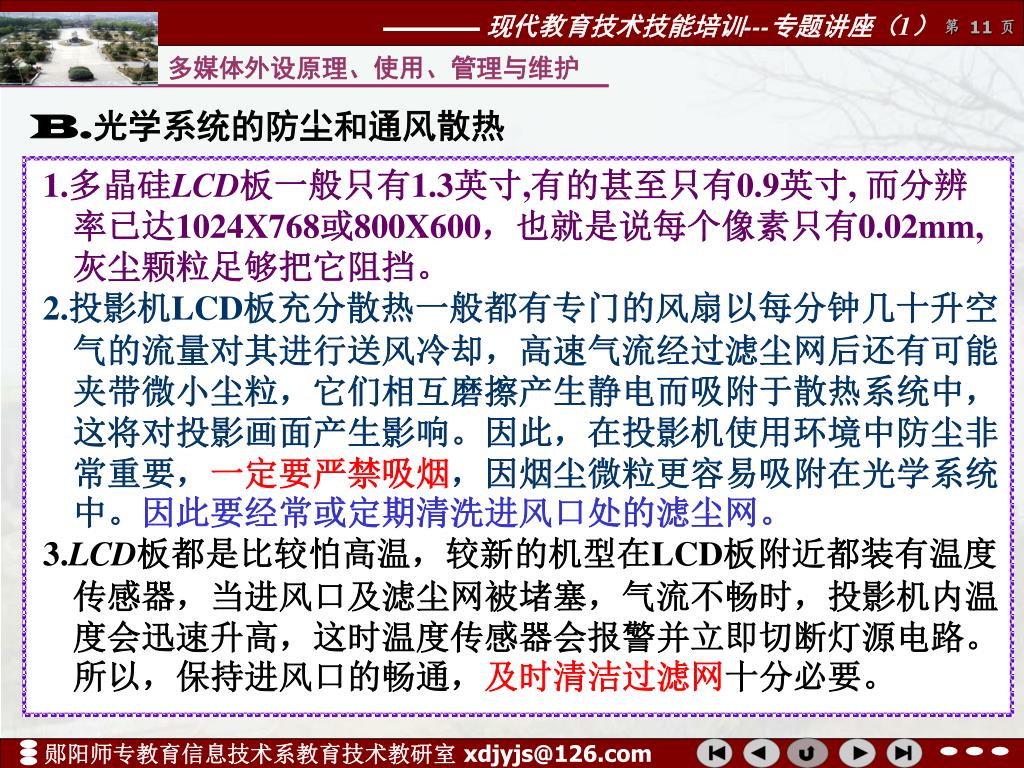

  10. B.光学系统的防尘和通风散热 1.多晶硅LCD板一般只有1.3英寸,有的甚至只有0.9英寸, 而分辨率已达1024X768或800X600，也就是说每个像素只有0.02mm,灰尘颗粒足够把它阻挡。 2.投影机LCD板充分散热一般都有专门的风扇以每分钟几十升空气的流量对其进行送风冷却，高速气流经过滤尘网后还有可能夹带微小尘粒，它们相互磨擦产生静电而吸附于散热系统中，这将对投影画面产生影响。因此，在投影机使用环境中防尘非常重要，一定要严禁吸烟，因烟尘微粒更容易吸附在光学系统中。因此要经常或定期清洗进风口处的滤尘网。 3.LCD板都是比较怕高温，较新的机型在LCD板附近都装有温度传感器，当进风口及滤尘网被堵塞，气流不畅时，投影机内温度会迅速升高，这时温度传感器会报警并立即切断灯源电路。所以，保持进风口的畅通，及时清洁过滤网十分必要。

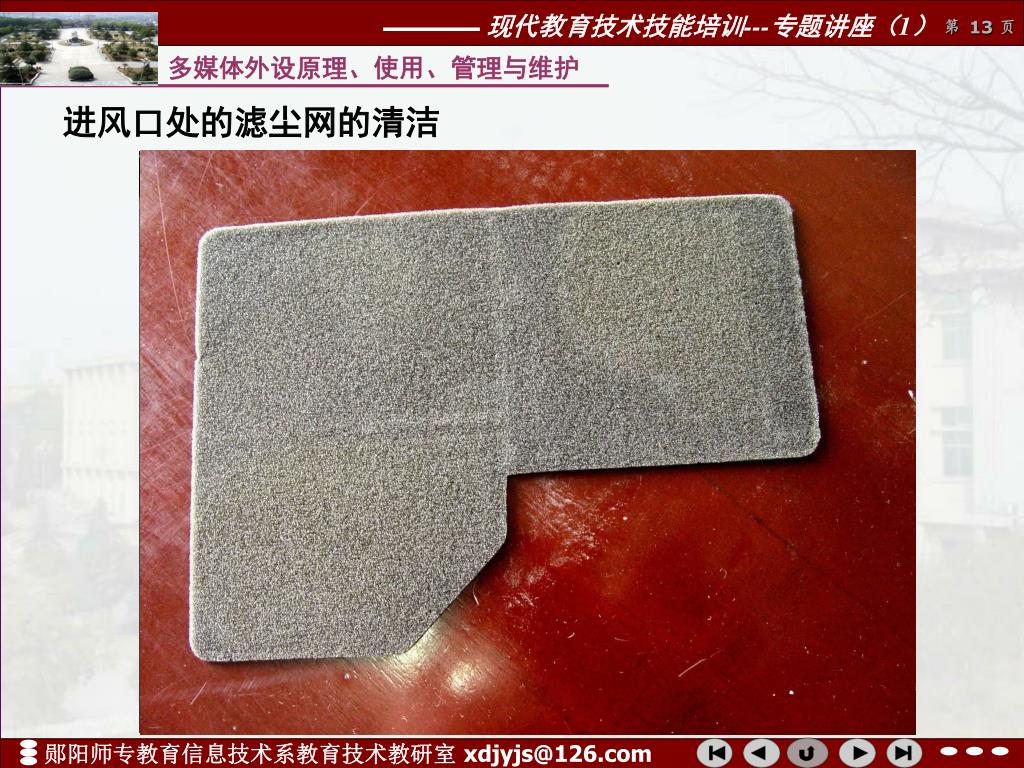

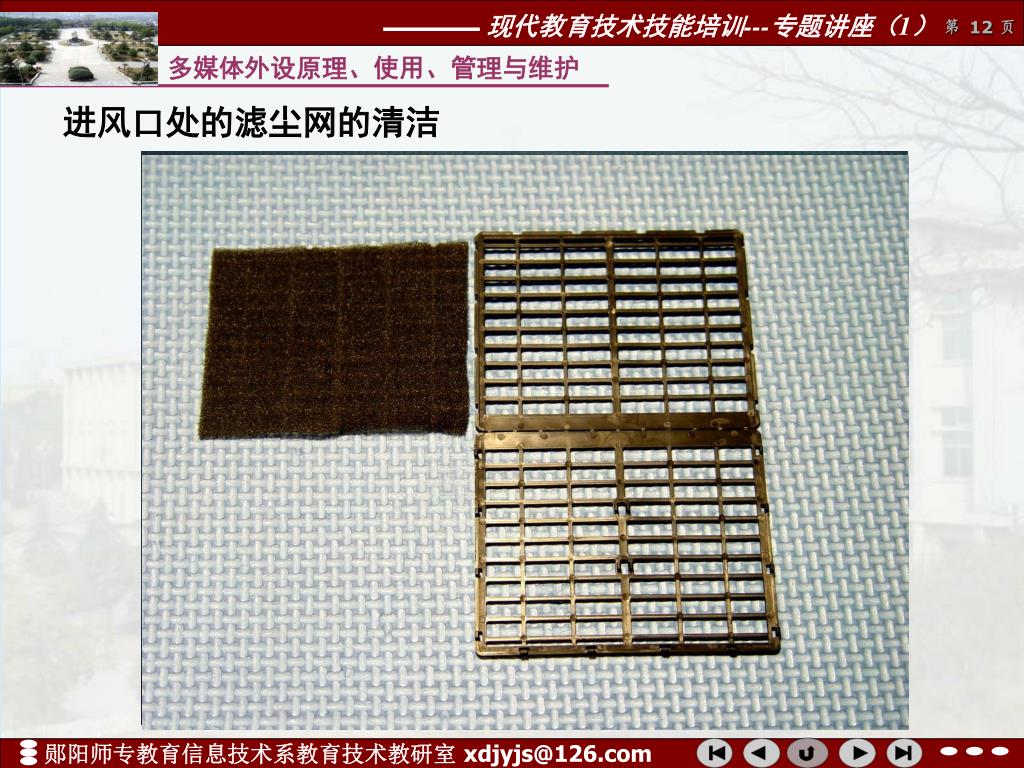

  11. 进风口处的滤尘网的清洁

  12. 进风口处的滤尘网的清洁

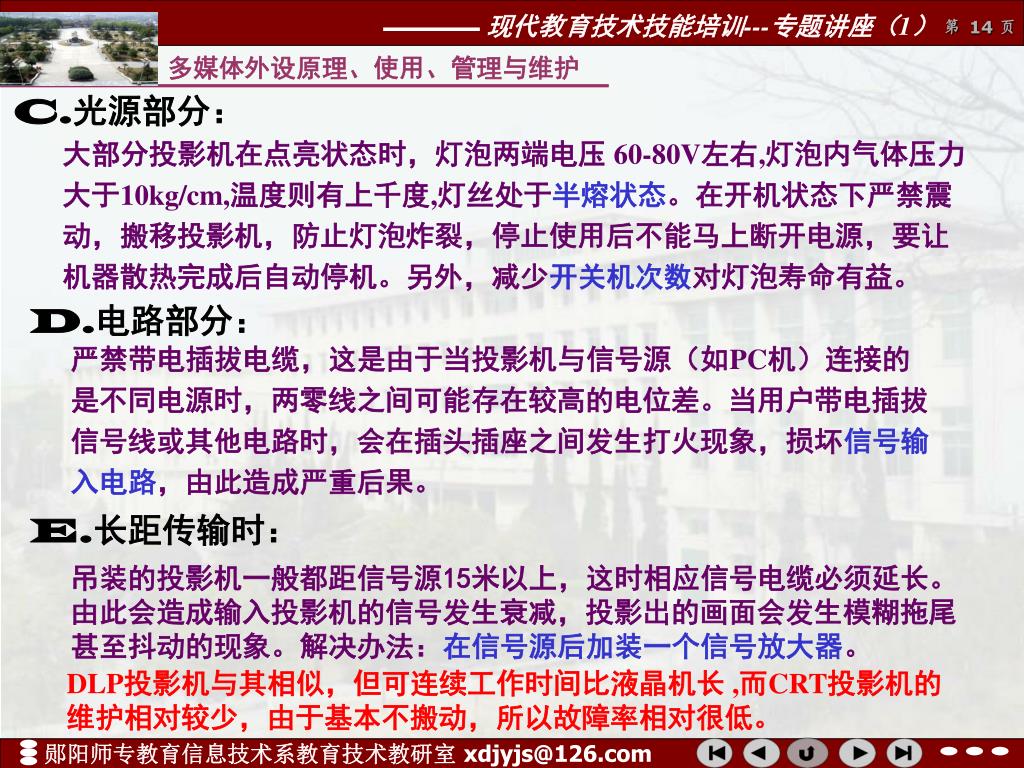

  13. C.光源部分： 大部分投影机在点亮状态时，灯泡两端电压 60-80V左右,灯泡内气体压力大于10kg/cm,温度则有上千度,灯丝处于半熔状态。在开机状态下严禁震动，搬移投影机，防止灯泡炸裂，停止使用后不能马上断开电源，要让机器散热完成后自动停机。另外，减少开关机次数对灯泡寿命有益。 D.电路部分： 严禁带电插拔电缆，这是由于当投影机与信号源（如PC机）连接的是不同电源时，两零线之间可能存在较高的电位差。当用户带电插拔信号线或其他电路时，会在插头插座之间发生打火现象，损坏信号输入电路，由此造成严重后果。 E.长距传输时： 吊装的投影机一般都距信号源15米以上，这时相应信号电缆必须延长。由此会造成输入投影机的信号发生衰减，投影出的画面会发生模糊拖尾甚至抖动的现象。解决办法：在信号源后加装一个信号放大器。 DLP投影机与其相似，但可连续工作时间比液晶机长 ,而CRT投影机的维护相对较少，由于基本不搬动，所以故障率相对很低。

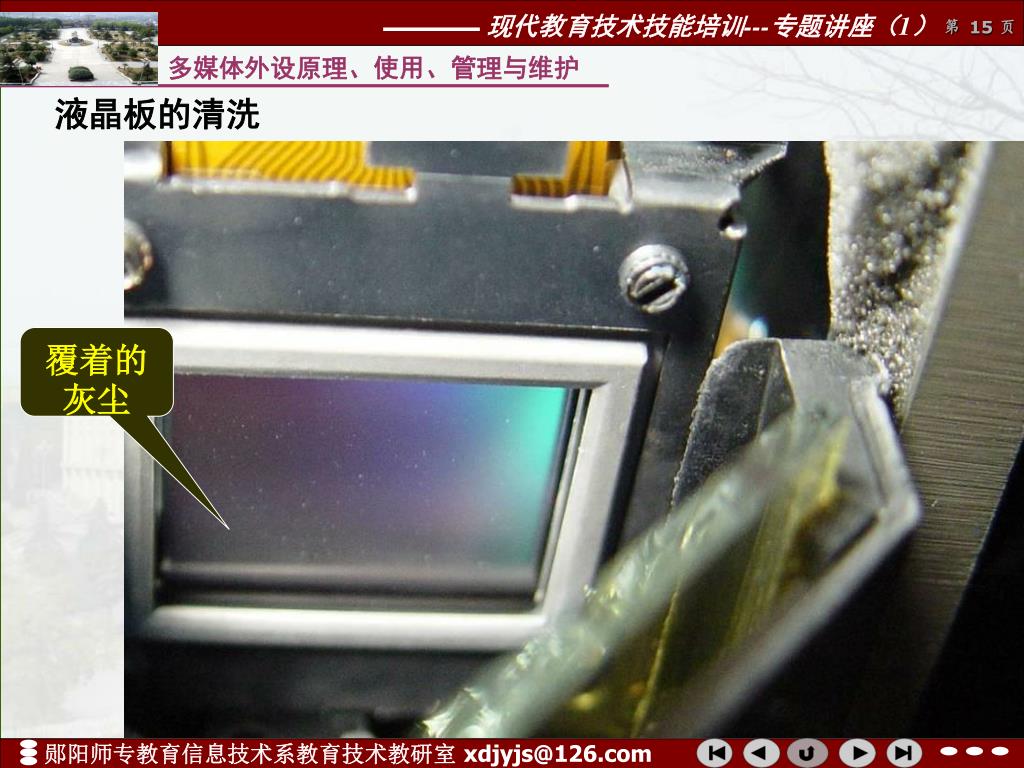

  14. 液晶板的清洗 覆着的灰尘

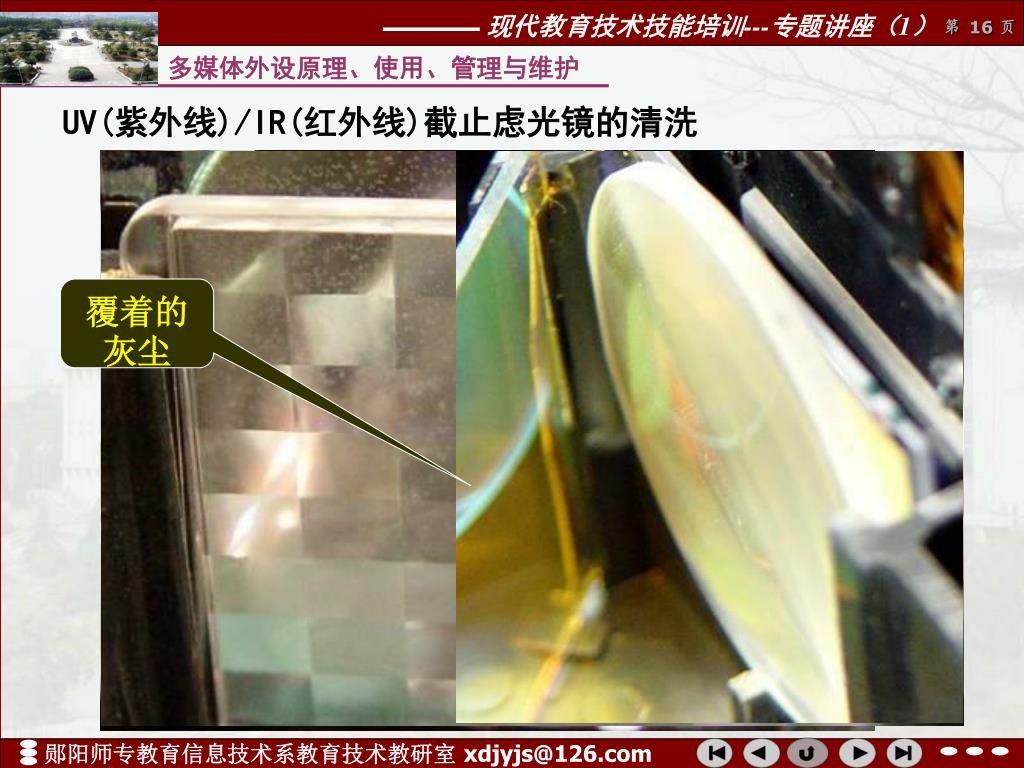

  15. UV(紫外线)/IR(红外线)截止虑光镜的清洗 覆着的灰尘

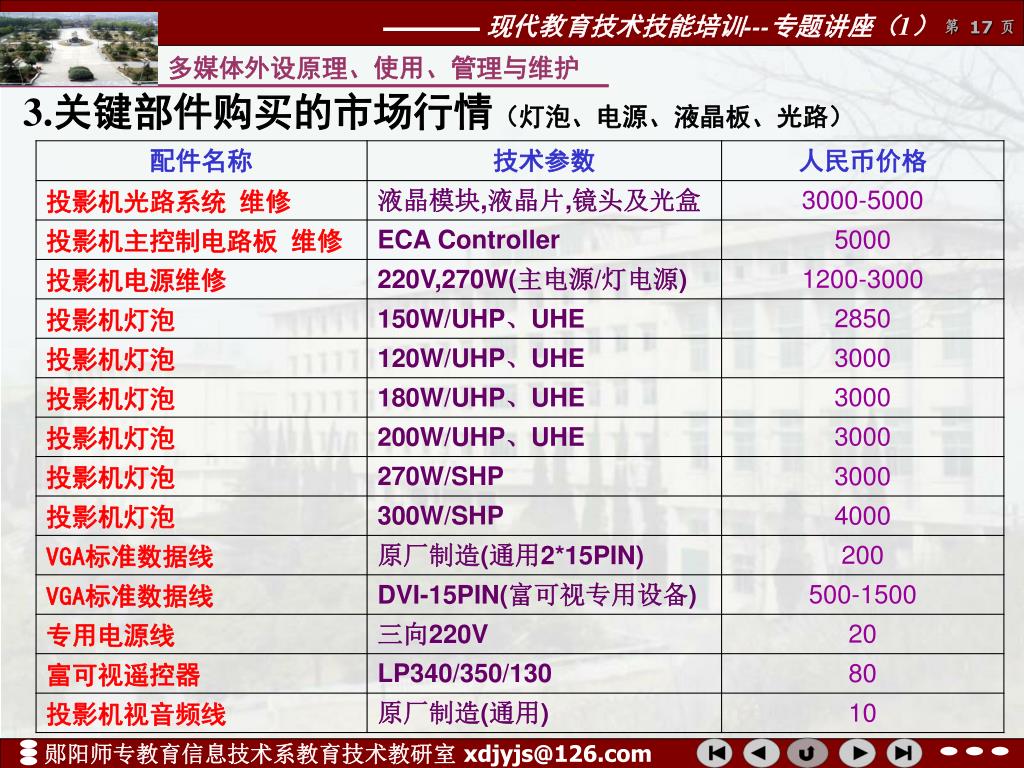

  16. 3.关键部件购买的市场行情（灯泡、电源、液晶板、光路）3.关键部件购买的市场行情（灯泡、电源、液晶板、光路）

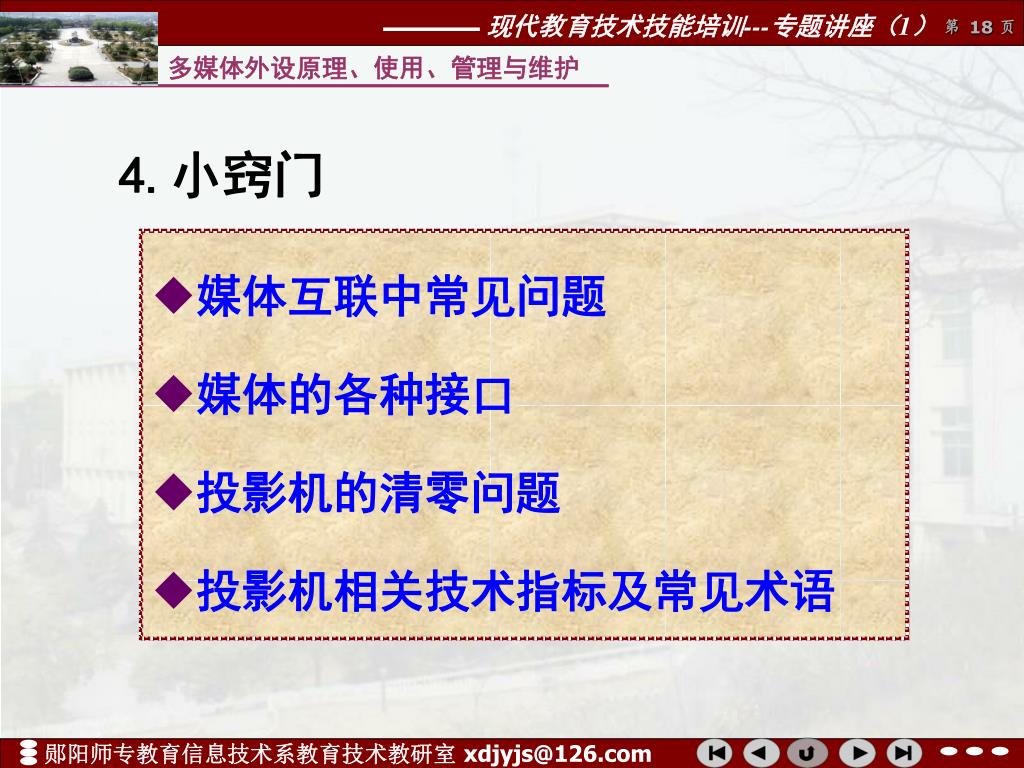

  17. 4.小窍门 • 媒体互联中常见问题 • 媒体的各种接口 • 投影机的清零问题 • 投影机相关技术指标及常见术语

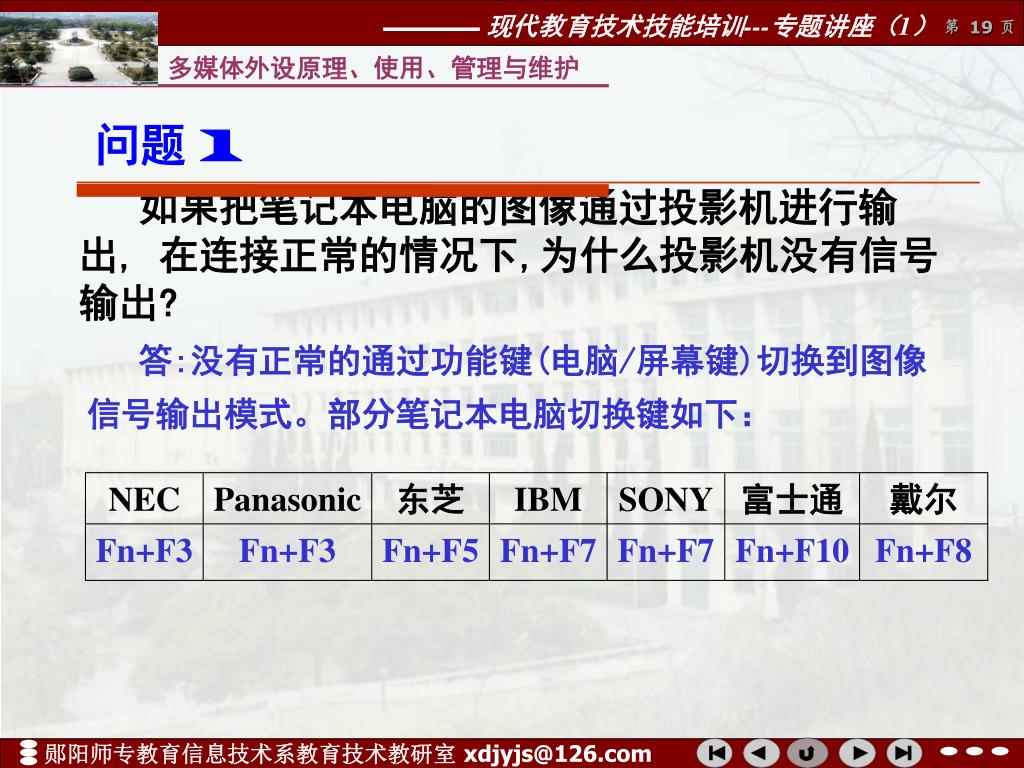

  18. 问题 1 如果把笔记本电脑的图像通过投影机进行输出, 在连接正常的情况下,为什么投影机没有信号输出? 答:没有正常的通过功能键(电脑/屏幕键)切换到图像信号输出模式。部分笔记本电脑切换键如下：

  19. 问题2.多媒体系统中为何使用地线保护？ • .在多媒体系统工程中，会用到多种设备，如投影机、计算机、矩阵切换器、分配器、CD、DVD和中控系统等。 1.设备中大多使用开关电源，信号中的地线实际是漂浮的，造成各信号之间的地线不在同一电位上，存在电位差，严重时可能达到一百多伏。当所有信号连接使用时，由于地线电位不一致，就会造成图像上有网纹、低频滚动等干扰现象产生，或造成控制失误，面板失灵，严重时甚至会直接击穿集成电路等元件。 2.在两相三线制的电源系统中，电源线应遵守左零，右火，中心保护地的规则；在有在线式UPS隔离市电供电的情况下，所有连入系统的设备尽量使用同一UPS供电；在多台投影机使用在同一场合情况下，注意投影机的电源火、零、地接线法应保持一致。特别指出的是保护地一定是同一地线，并确保其连通，以保证所有设备有一个同样的地线参考，这样就可以防止各种电源干扰现象的产生。 注意： 在看似同一接地的系统，也有出现多处接地点电阻阻抗相差很大，达不到良好接地效果的情况！

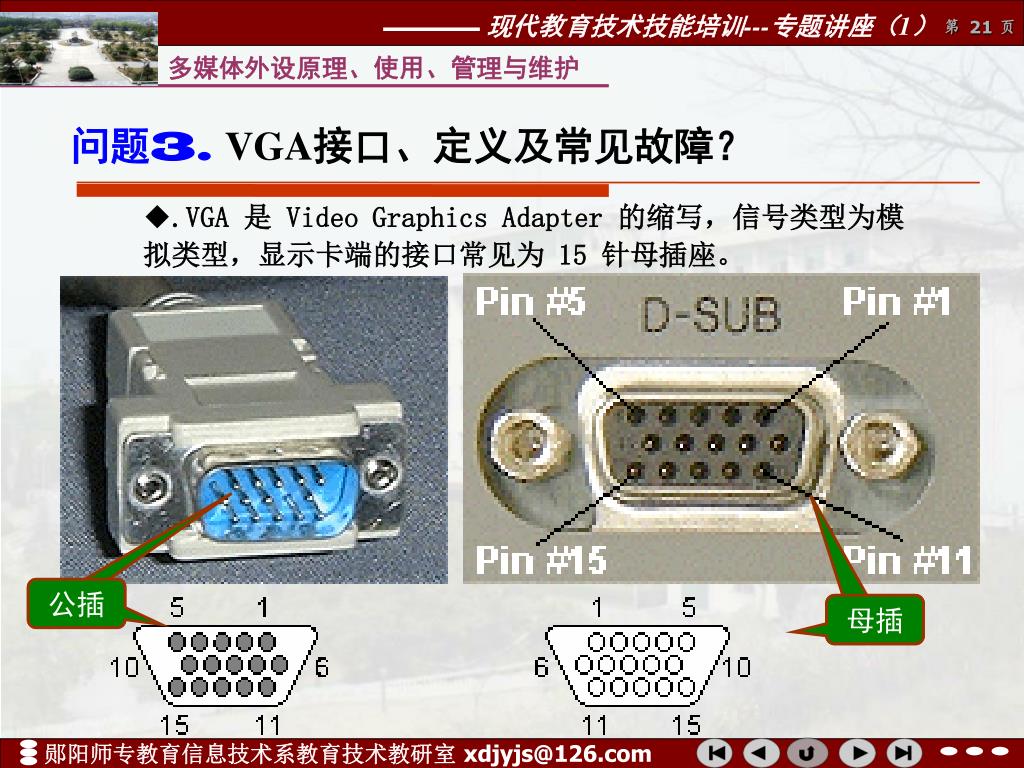

  20. 公头 公插 母头 母插 问题3. VGA接口、定义及常见故障？ • .VGA 是 Video Graphics Adapter 的缩写，信号类型为模拟类型，显示卡端的接口常见为 15 针母插座。

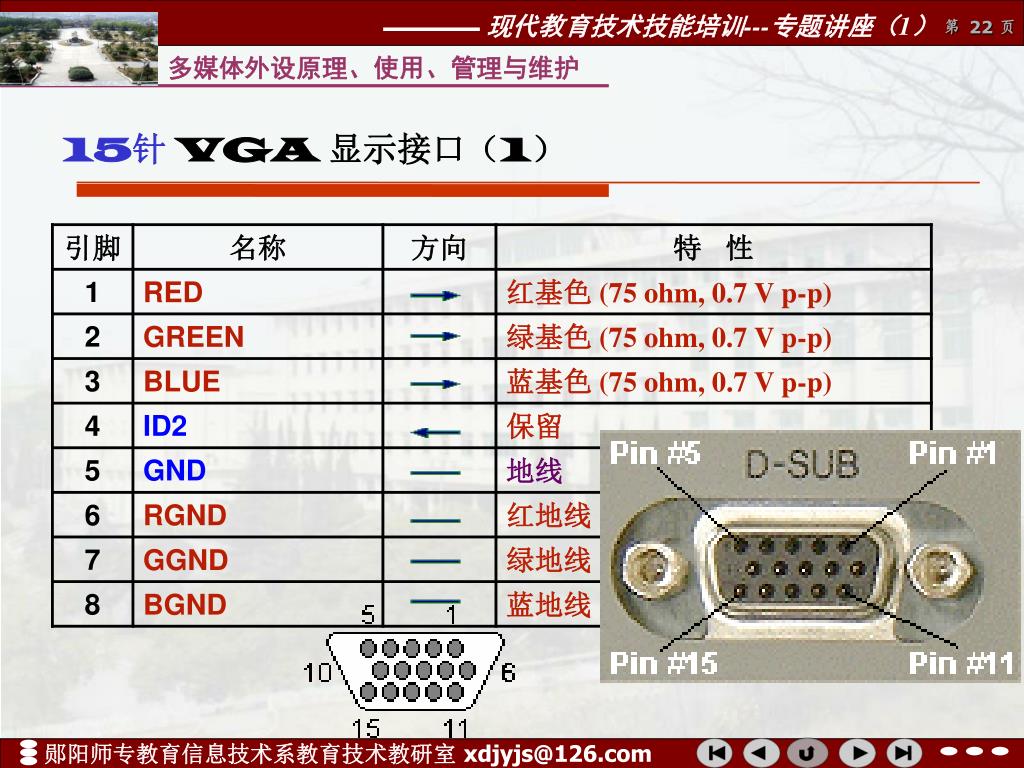

  21. 15针VGA 显示接口（1）

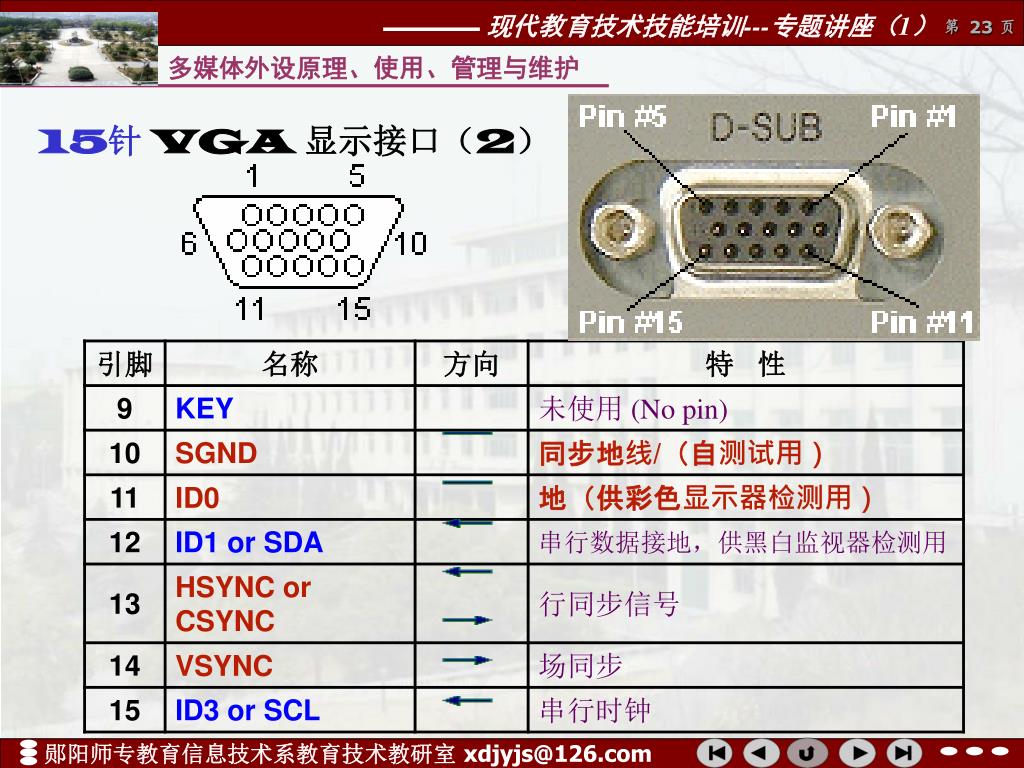

  22. 15针VGA 显示接口（2）

  23. 问题4. YUV分量接口定义？ 真正的Y/C（S端子）是五线接头，含义是：二路视频亮度信号，二路视频色度信号，一路公共屏蔽地线：与其配套的亮度、色度分离器。

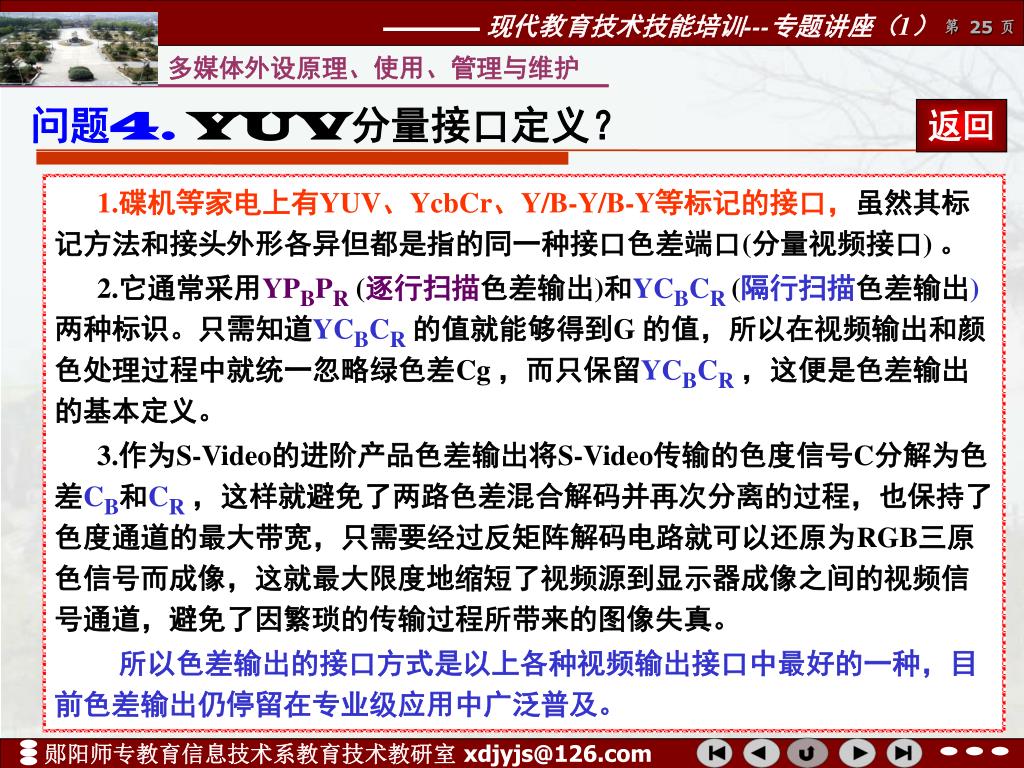

  24. 问题4. YUV分量接口定义？ 返回 1.碟机等家电上有YUV、YcbCr、Y/B-Y/B-Y等标记的接口，虽然其标记方法和接头外形各异但都是指的同一种接口色差端口(分量视频接口) 。 2.它通常采用YPBPR(逐行扫描色差输出)和YCBCR (隔行扫描色差输出)两种标识。只需知道YCBCR的值就能够得到G 的值，所以在视频输出和颜色处理过程中就统一忽略绿色差Cg ，而只保留YCBCR ，这便是色差输出的基本定义。 3.作为S-Video的进阶产品色差输出将S-Video传输的色度信号C分解为色差CB和CR，这样就避免了两路色差混合解码并再次分离的过程，也保持了色度通道的最大带宽，只需要经过反矩阵解码电路就可以还原为RGB三原色信号而成像，这就最大限度地缩短了视频源到显示器成像之间的视频信号通道，避免了因繁琐的传输过程所带来的图像失真。 所以色差输出的接口方式是以上各种视频输出接口中最好的一种，目前色差输出仍停留在专业级应用中广泛普及。

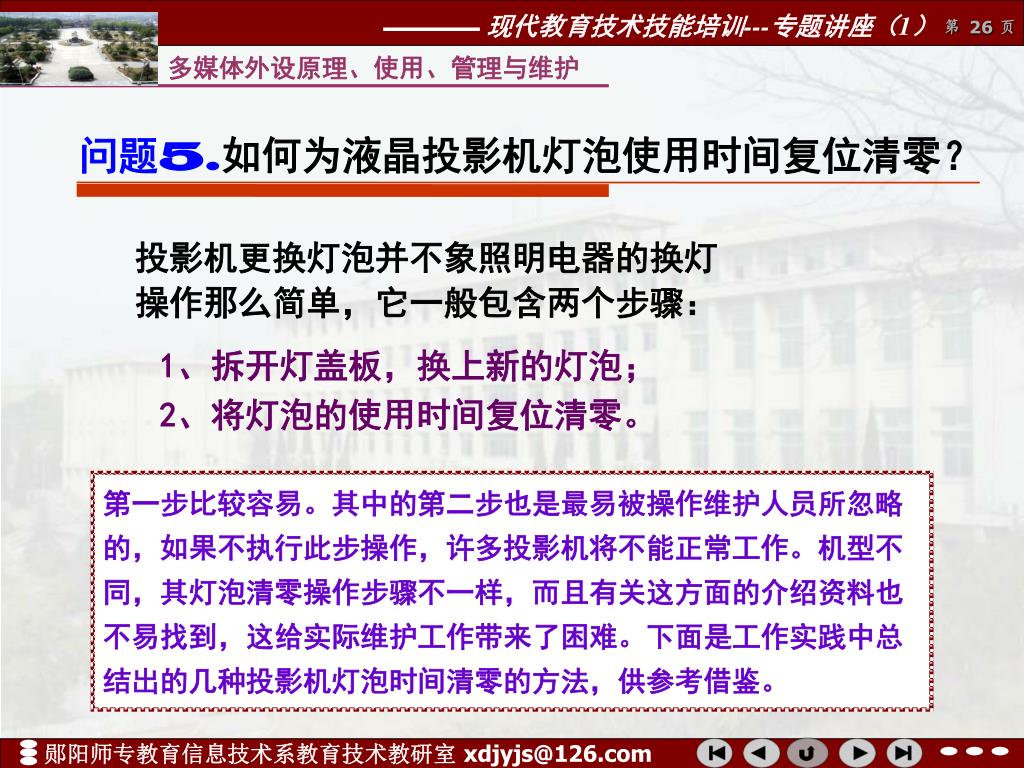

  25. 问题5.如何为液晶投影机灯泡使用时间复位清零？问题5.如何为液晶投影机灯泡使用时间复位清零？ 投影机更换灯泡并不象照明电器的换灯操作那么简单，它一般包含两个步骤： 1、拆开灯盖板，换上新的灯泡； 2、将灯泡的使用时间复位清零。 第一步比较容易。其中的第二步也是最易被操作维护人员所忽略的，如果不执行此步操作，许多投影机将不能正常工作。机型不同，其灯泡清零操作步骤不一样，而且有关这方面的介绍资料也不易找到，这给实际维护工作带来了困难。下面是工作实践中总结出的几种投影机灯泡时间清零的方法，供参考借鉴。

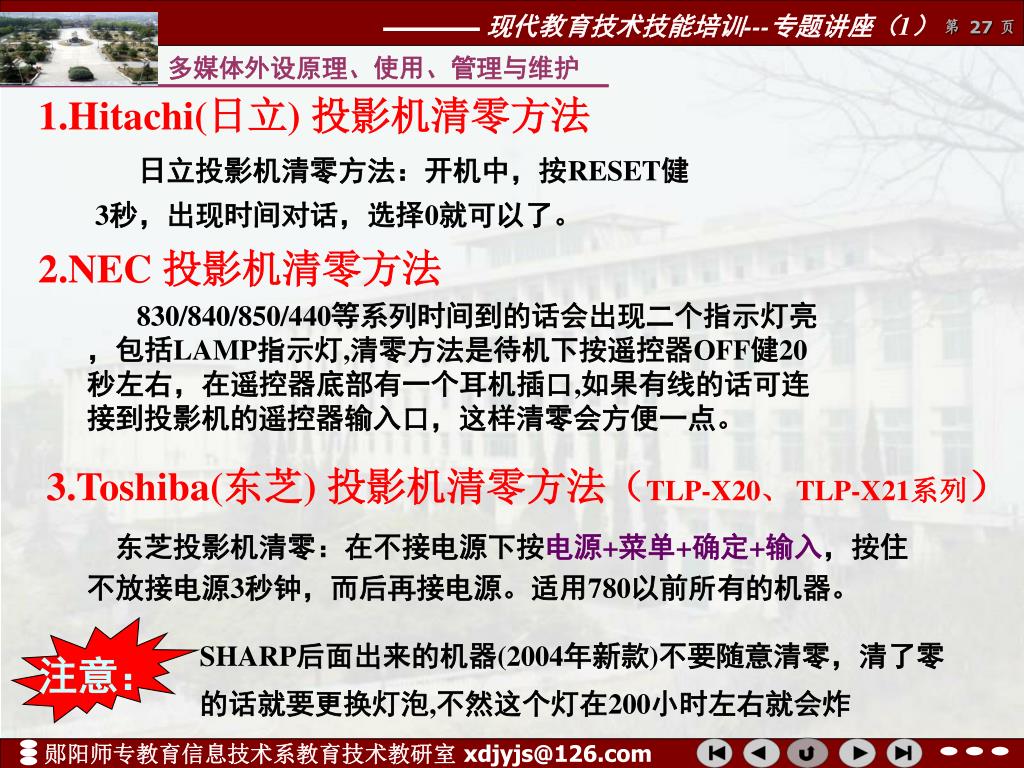

  26. 1.Hitachi(日立) 投影机清零方法 日立投影机清零方法：开机中，按RESET健3秒，出现时间对话，选择0就可以了。 2.NEC 投影机清零方法 830/840/850/440等系列时间到的话会出现二个指示灯亮，包括LAMP指示灯,清零方法是待机下按遥控器OFF健20秒左右，在遥控器底部有一个耳机插口,如果有线的话可连接到投影机的遥控器输入口，这样清零会方便一点。 3.Toshiba(东芝) 投影机清零方法（TLP-X20、 TLP-X21系列） 东芝投影机清零：在不接电源下按电源+菜单+确定+输入，按住不放接电源3秒钟，而后再接电源。适用780以前所有的机器。 注意： SHARP后面出来的机器(2004年新款)不要随意清零，清了零的话就要更换灯泡,不然这个灯在200小时左右就会炸

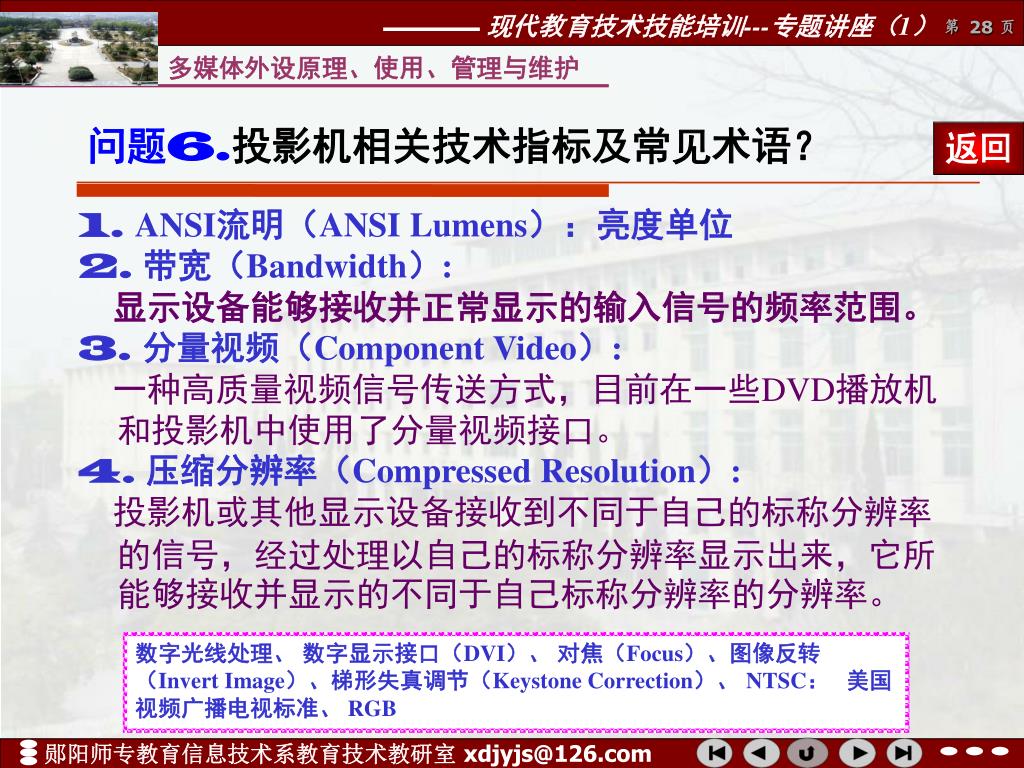

  27. 问题6.投影机相关技术指标及常见术语？ 返回 1. ANSI流明（ANSI Lumens）：亮度单位 2. 带宽（Bandwidth）: 显示设备能够接收并正常显示的输入信号的频率范围。 3. 分量视频（Component Video）: 一种高质量视频信号传送方式，目前在一些DVD播放机和投影机中使用了分量视频接口。 4. 压缩分辨率（Compressed Resolution）: 投影机或其他显示设备接收到不同于自己的标称分辨率的信号，经过处理以自己的标称分辨率显示出来，它所能够接收并显示的不同于自己标称分辨率的分辨率。 数字光线处理、 数字显示接口（DVI）、 对焦（Focus）、图像反转（Invert Image）、梯形失真调节（Keystone Correction）、 NTSC： 美国视频广播电视标准、RGB
