  1. 個人電腦硬體認識與組裝 資訊組 Szmc教職員工 資訊教育訓練系列之三 shwang@szmc.edu.tw 1/17/2006

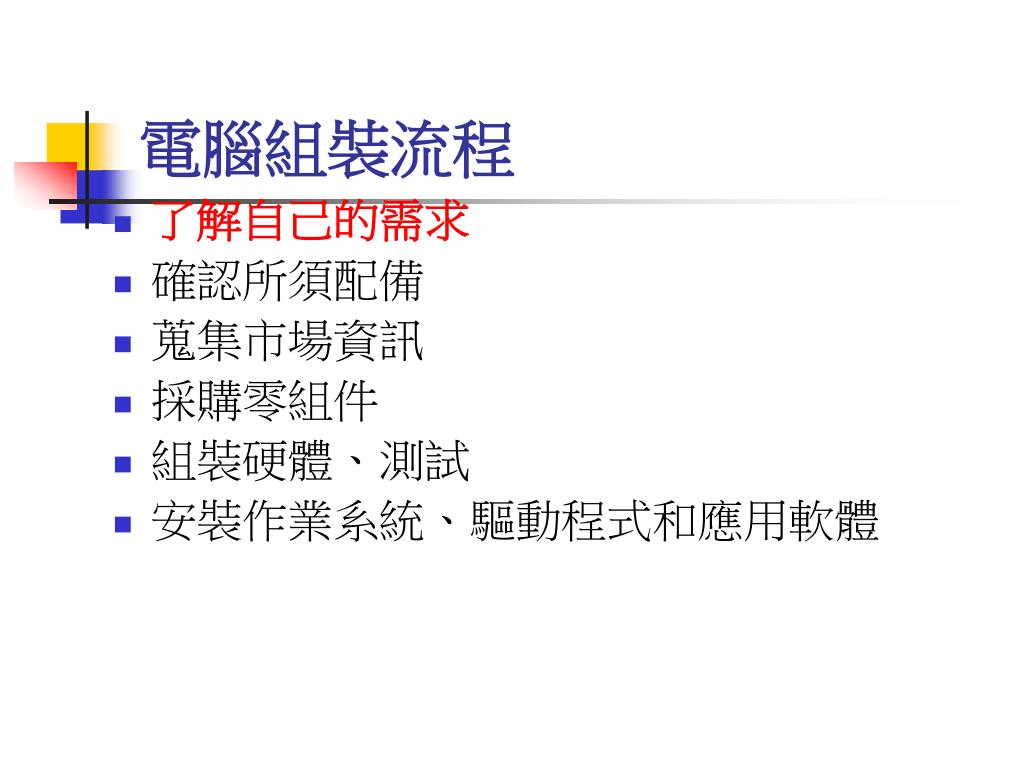

  2. 電腦組裝流程 • 了解自己的需求 • 確認所須配備 • 蒐集市場資訊 • 採購零組件 • 組裝硬體、測試 • 安裝作業系統、驅動程式和應用軟體

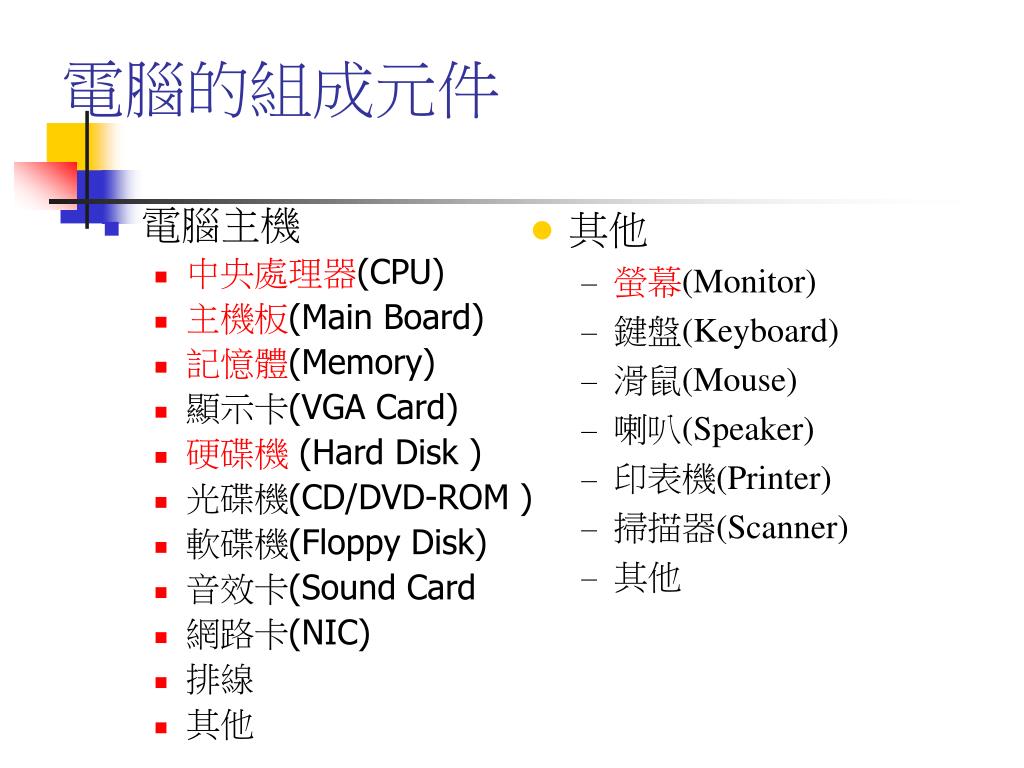

  3. 電腦的組成元件 • 其他 • 螢幕(Monitor) • 鍵盤(Keyboard) • 滑鼠(Mouse) • 喇叭(Speaker) • 印表機(Printer) • 掃描器(Scanner) • 其他 • 電腦主機 • 中央處理器(CPU) • 主機板(Main Board) • 記憶體(Memory) • 顯示卡(VGA Card) • 硬碟機(Hard Disk ) • 光碟機(CD/DVD-ROM ) • 軟碟機(Floppy Disk) • 音效卡(Sound Card • 網路卡(NIC) • 排線 • 其他

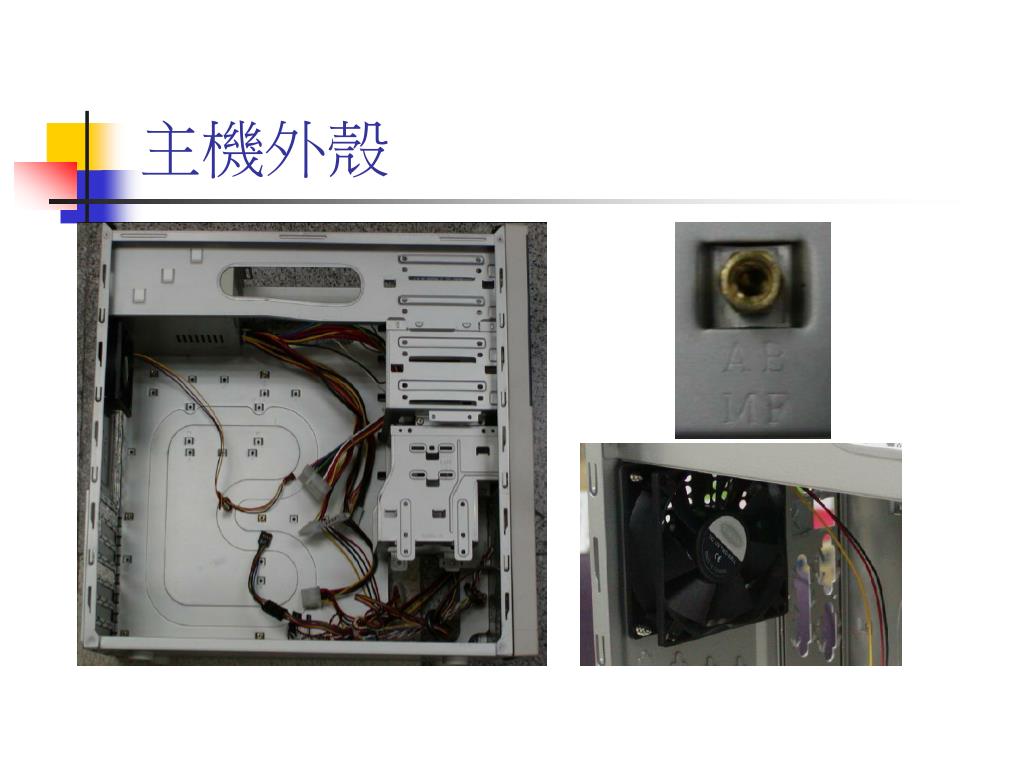

  4. 主機外殼

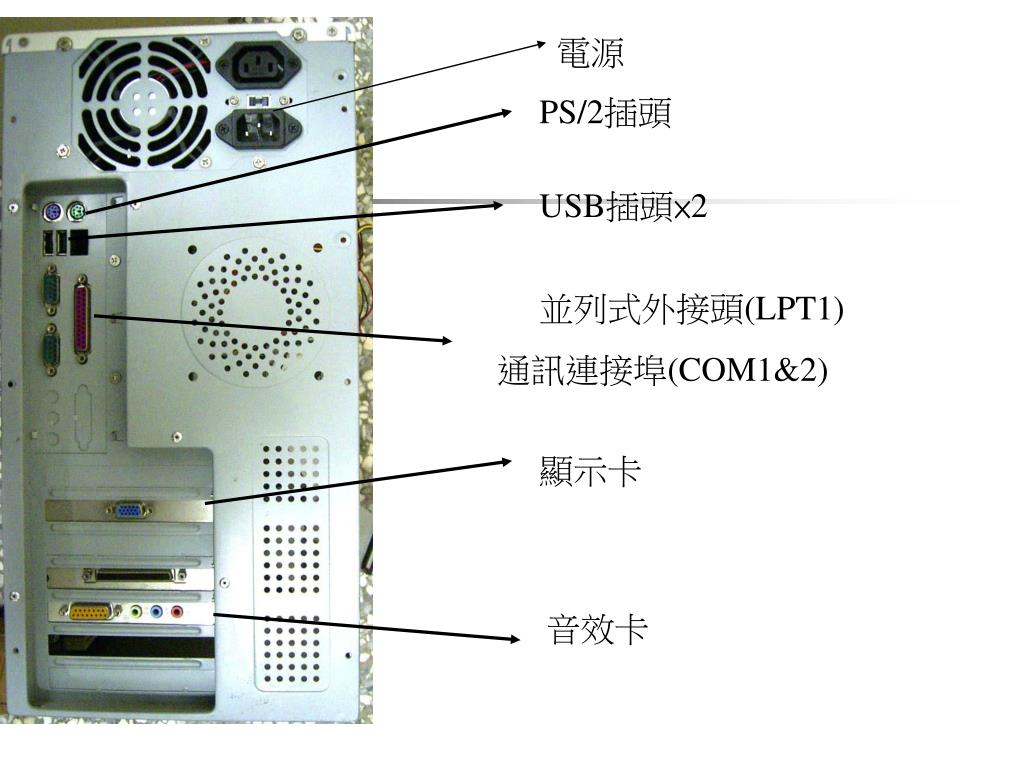

  5. 電源 PS/2插頭 USB插頭×2 並列式外接頭(LPT1) 通訊連接埠(COM1&2) 顯示卡 音效卡

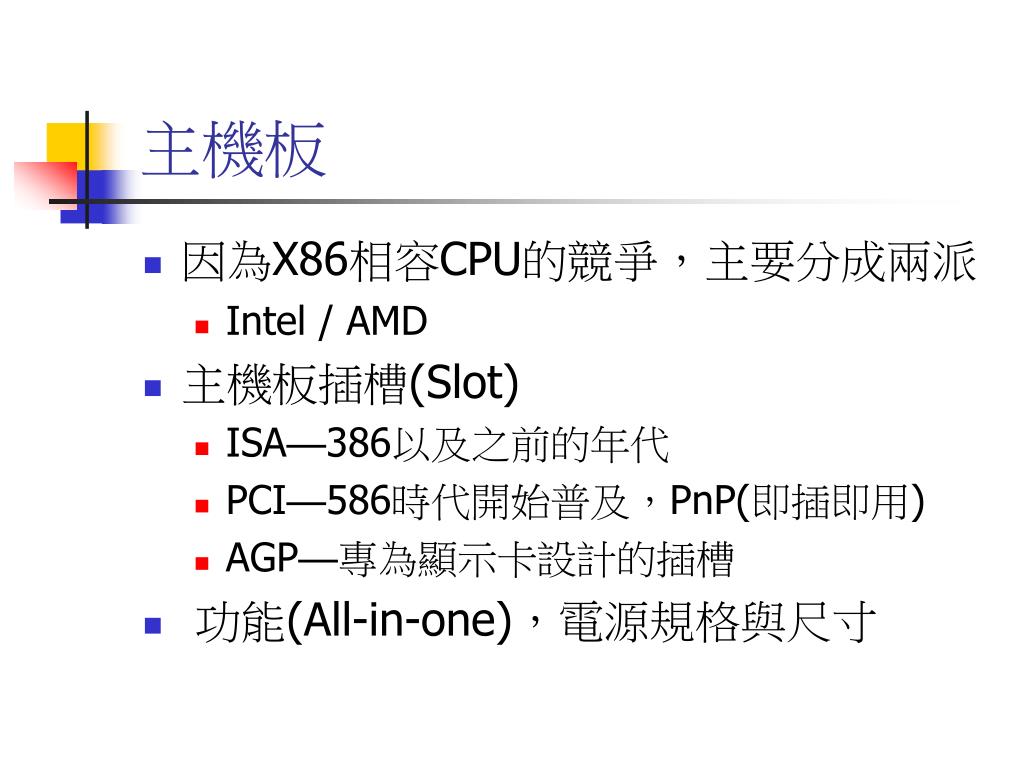

  6. 主機板 • 因為X86相容CPU的競爭，主要分成兩派 • Intel / AMD • 主機板插槽(Slot) • ISA—386以及之前的年代 • PCI—586時代開始普及，PnP(即插即用) • AGP—專為顯示卡設計的插槽 • 功能(All-in-one)，電源規格與尺寸

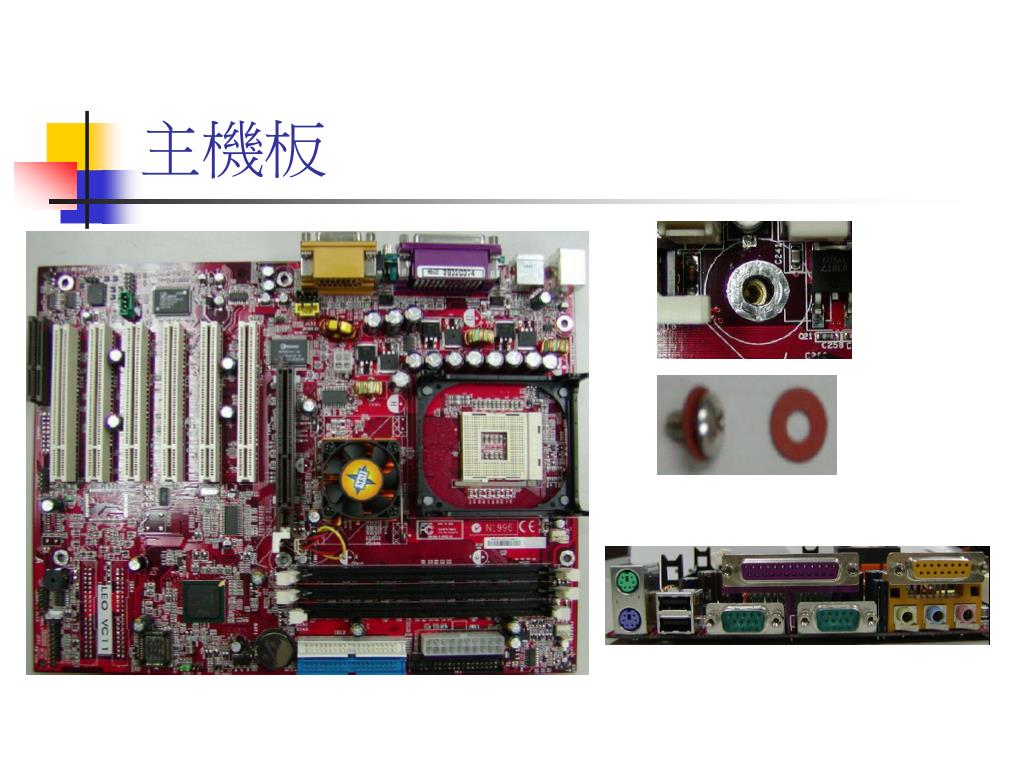

  7. 主機板

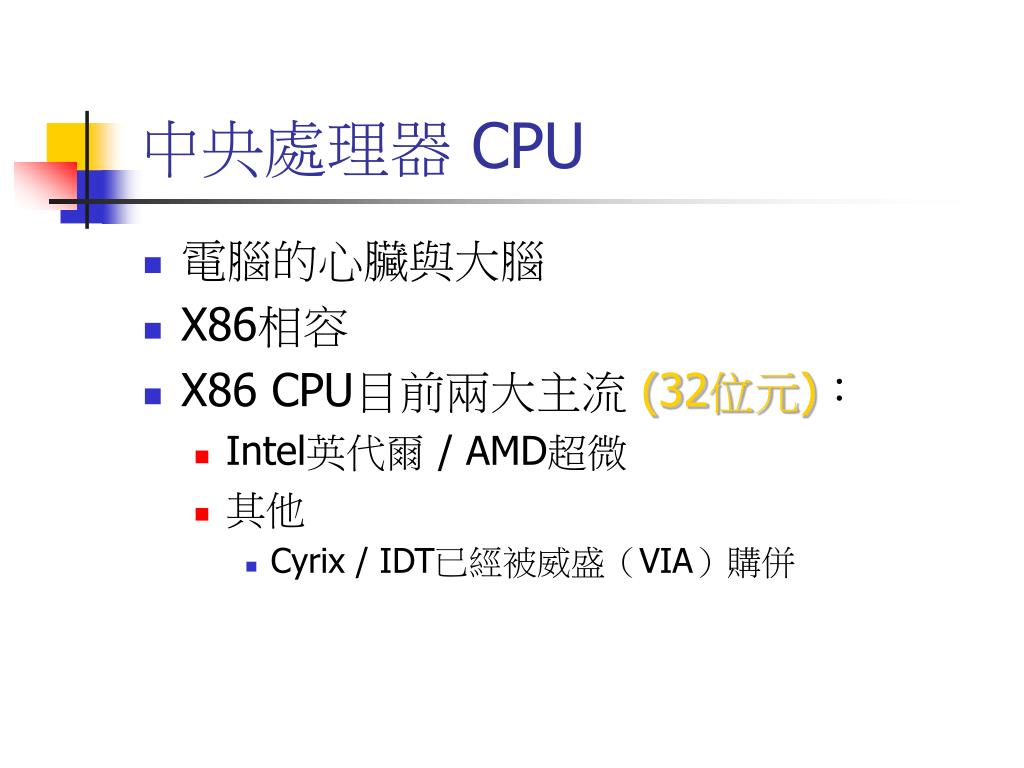

  8. 中央處理器 CPU • 電腦的心臟與大腦 • X86相容 • X86 CPU目前兩大主流 (32位元)： • Intel英代爾 / AMD超微 • 其他 • Cyrix / IDT已經被威盛（VIA）購併

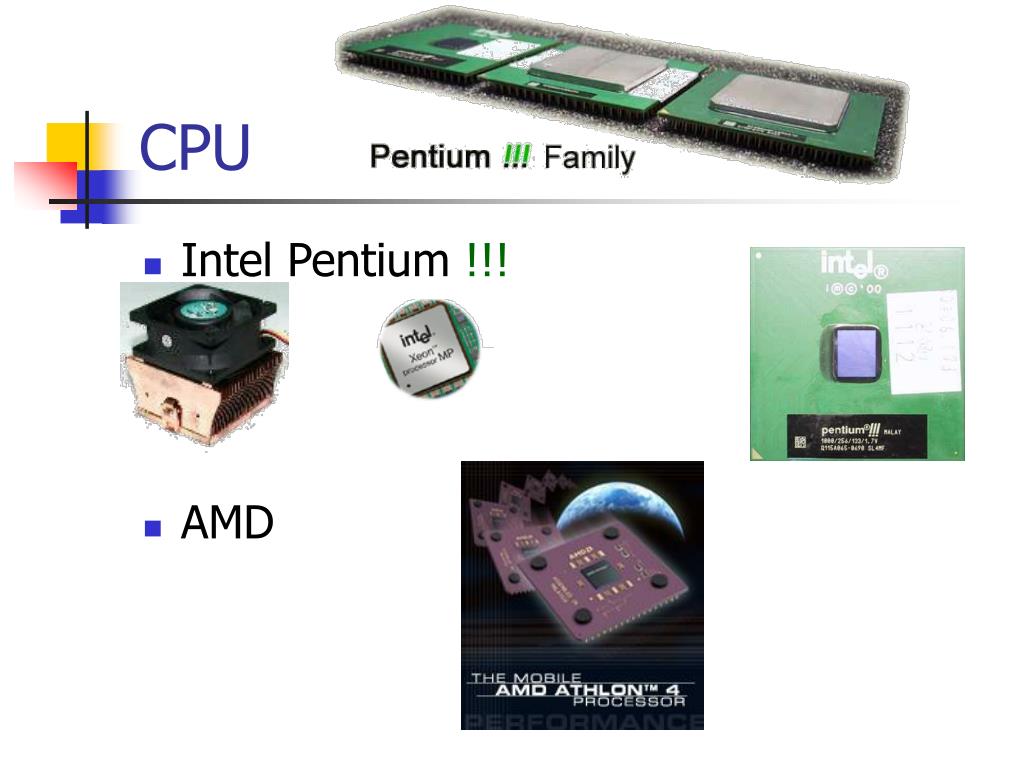

  9. CPU • Intel Pentium !!! • AMD

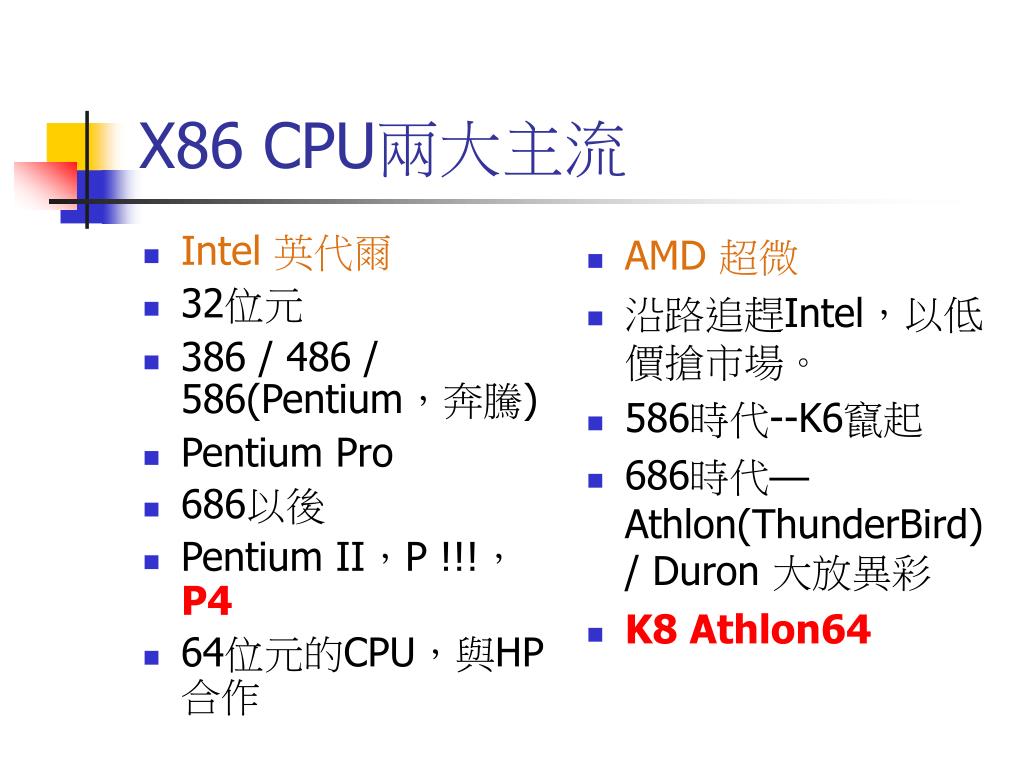

  10. Intel 英代爾 32位元 386 / 486 / 586(Pentium，奔騰) Pentium Pro 686以後 Pentium II，P !!!，P4 64位元的CPU，與HP合作 AMD 超微 沿路追趕Intel，以低價搶市場。 586時代--K6竄起 686時代—Athlon(ThunderBird) / Duron 大放異彩 K8 Athlon64 X86 CPU兩大主流

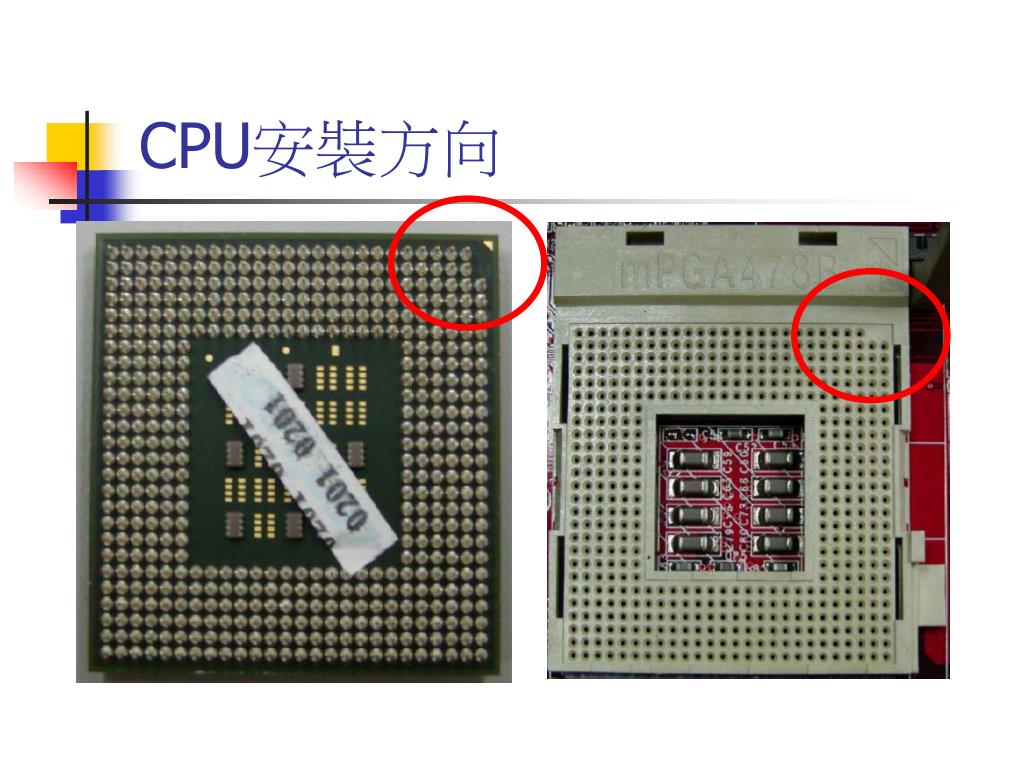

  11. CPU安裝方向

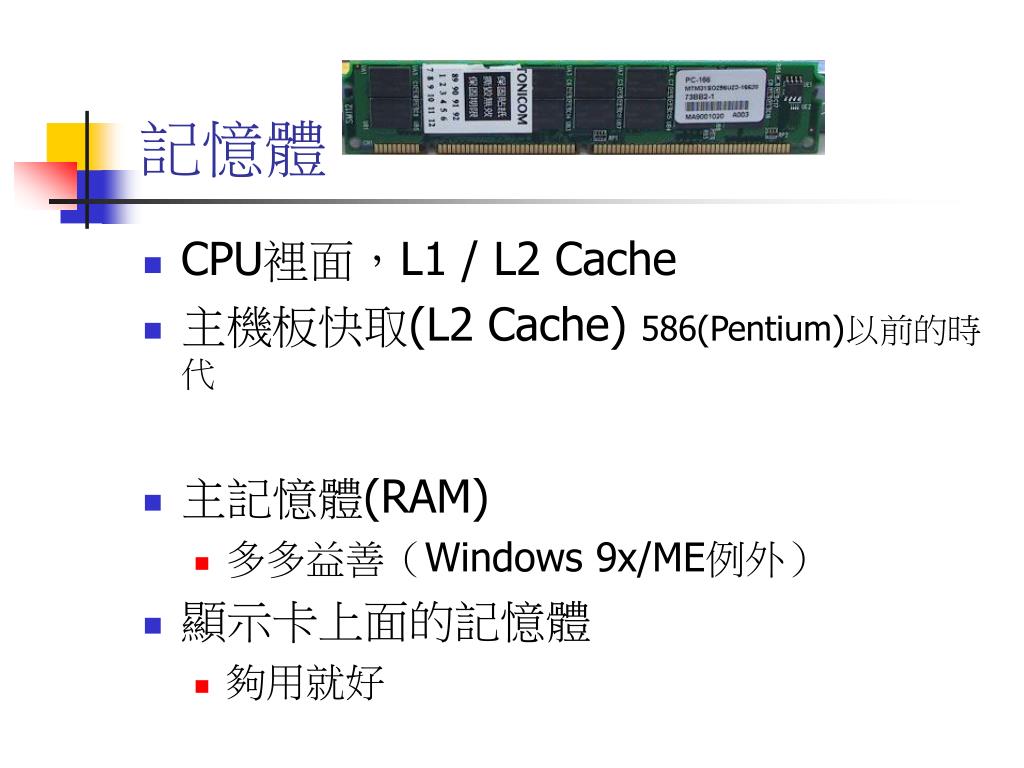

  12. 記憶體 • CPU裡面，L1 / L2 Cache • 主機板快取(L2 Cache) 586(Pentium)以前的時代 • 主記憶體(RAM) • 多多益善（Windows 9x/ME例外） • 顯示卡上面的記憶體 • 夠用就好

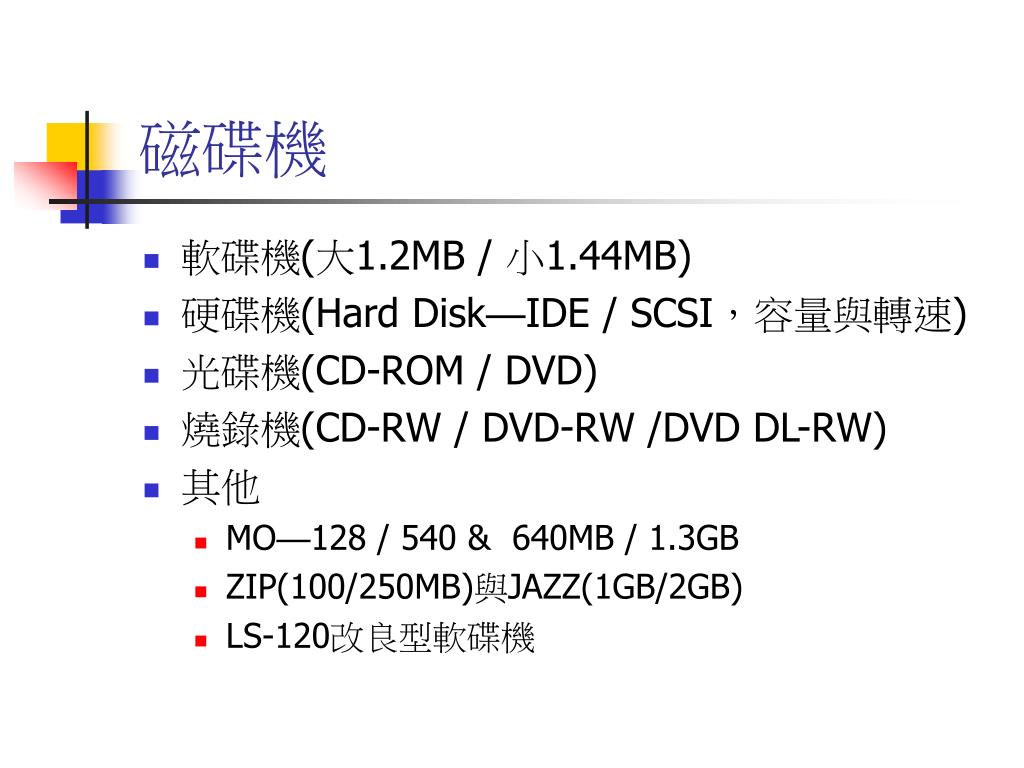

  13. 磁碟機 • 軟碟機(大1.2MB / 小1.44MB) • 硬碟機(Hard Disk—IDE / SCSI，容量與轉速) • 光碟機(CD-ROM / DVD) • 燒錄機(CD-RW / DVD-RW /DVD DL-RW) • 其他 • MO—128 / 540 & 640MB / 1.3GB • ZIP(100/250MB)與JAZZ(1GB/2GB) • LS-120改良型軟碟機

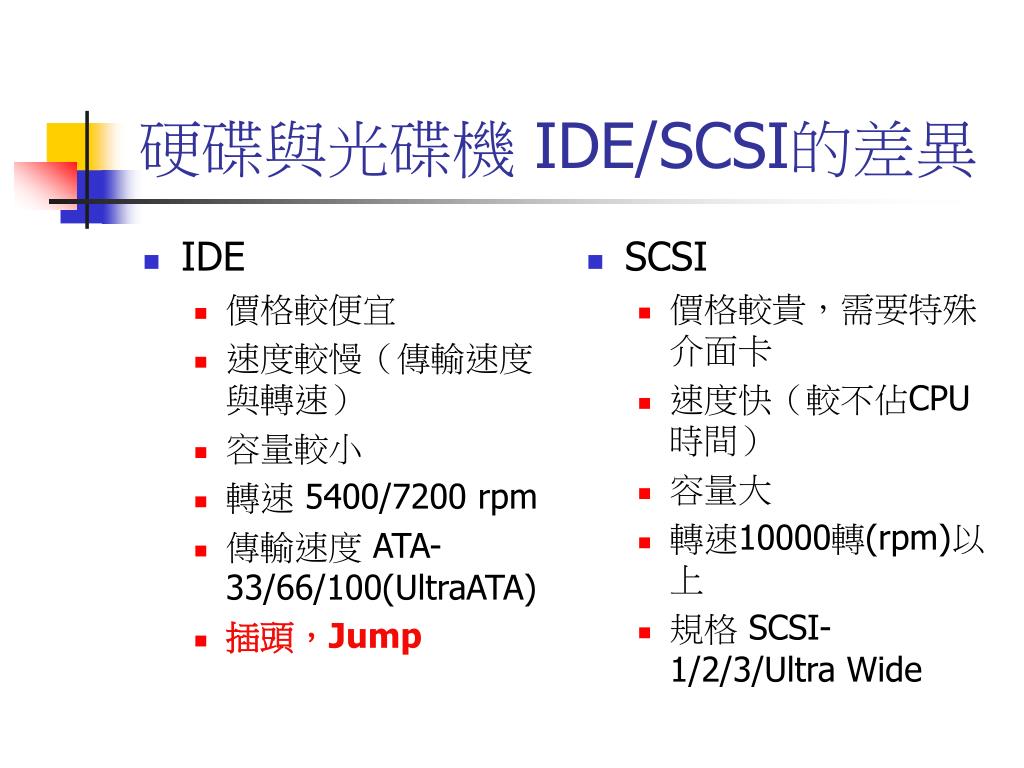

  14. IDE 價格較便宜 速度較慢（傳輸速度與轉速） 容量較小 轉速 5400/7200 rpm 傳輸速度 ATA-33/66/100(UltraATA) 插頭，Jump SCSI 價格較貴，需要特殊介面卡 速度快（較不佔CPU時間） 容量大 轉速10000轉(rpm)以上 規格 SCSI-1/2/3/Ultra Wide 硬碟與光碟機 IDE/SCSI的差異

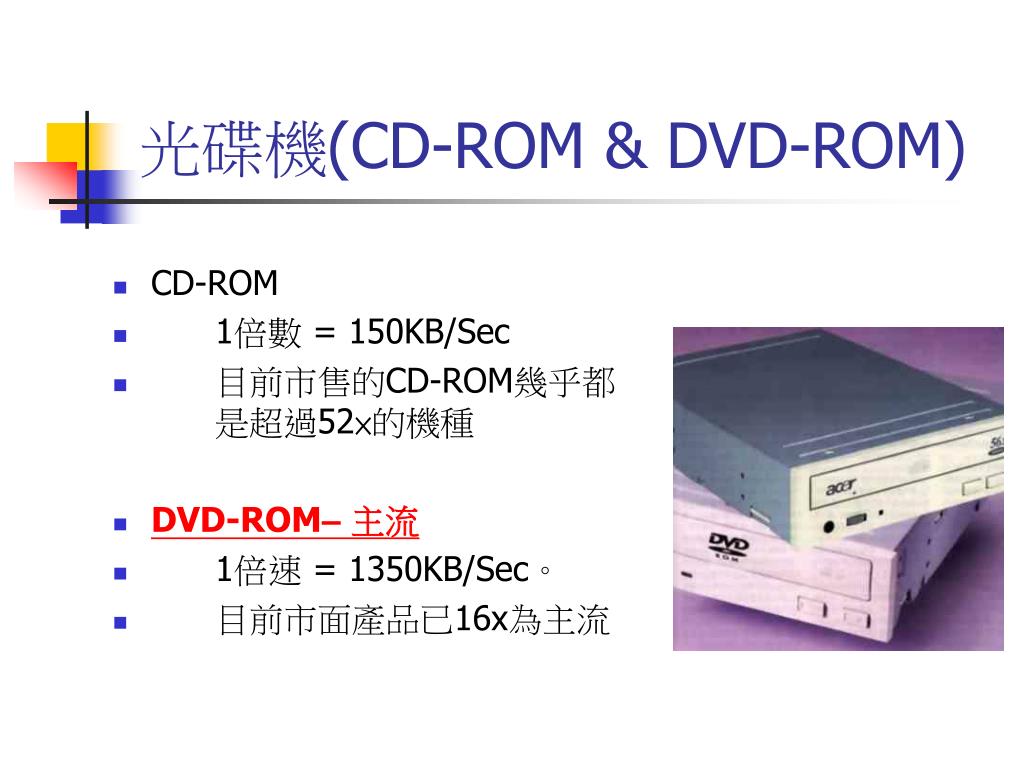

  15. 光碟機(CD-ROM & DVD-ROM) • CD-ROM • 1倍數 = 150KB/Sec • 目前市售的CD-ROM幾乎都 是超過52×的機種 • DVD-ROM–主流 • 1倍速 = 1350KB/Sec。 • 目前市面產品已16x為主流

  16. 光碟機的背面1.接電源2.接IDE排線3.JUMPER4.音源輸出光碟機的背面1.接電源2.接IDE排線3.JUMPER4.音源輸出 光碟機圖示

  17. 軟碟機(Floppy) • 軟碟容量通常為1.44MB • 軟碟機可說是資訊界的奇蹟,整體架構竟數10年都沒有改變過.由於是磁性記憶，所以磁片絕對不能靠近磁性物體! • 大容量磁碟機：ex： ZIP、MO

  18. 1.顯示晶片。（被散熱片擋住了） 2.視訊記憶體。3.俗稱的金手指， PCI / AGP/PCI Express。4.防止插不好的裝置。5.從這裡輸出到螢幕。 顯示卡圖示

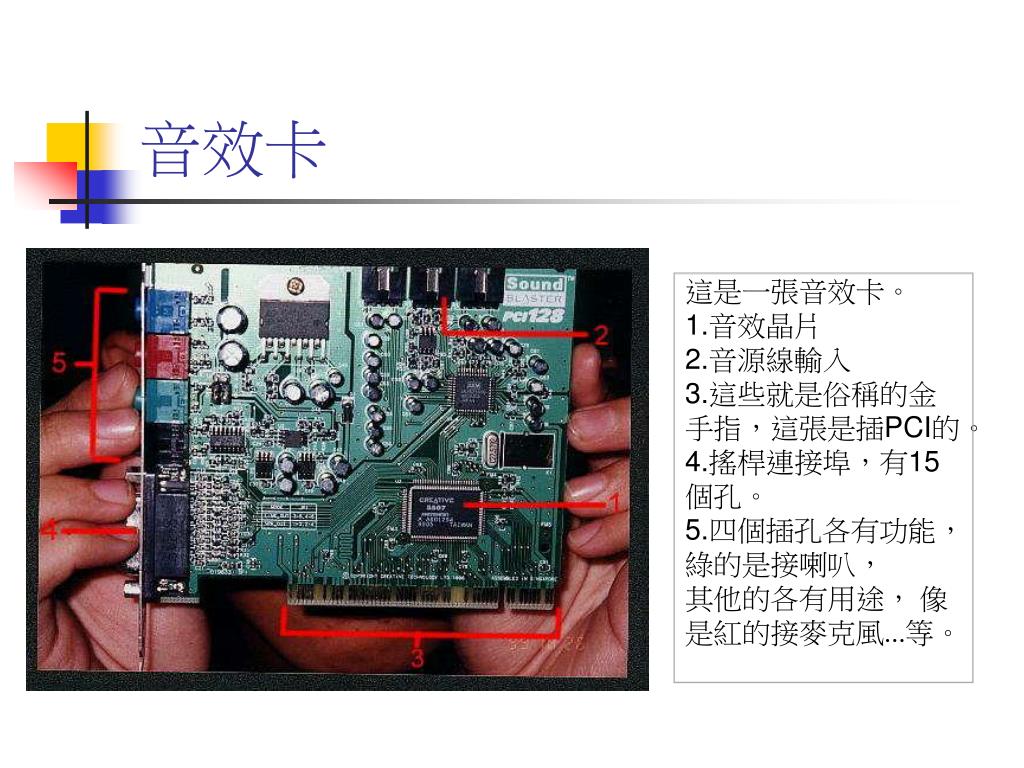

  19. 這是一張音效卡。1.音效晶片2.音源線輸入3.這些就是俗稱的金手指，這張是插PCI的。4.搖桿連接埠，有15個孔。5.四個插孔各有功能，綠的是接喇叭，其他的各有用途， 像是紅的接麥克風...等。 音效卡

  20. 乙太網路卡(ethernet) • 功能：將電腦連接到網路上，使電腦能在網路上傳輸資 料的實體裝置 • 介面： PCI 和 PCMCIA • 規格：網路卡幾乎都是通用的，10/100/1000 BaseT • 新一代的無線網卡 802.11(abg) 、WiFi

  21. 滑鼠與鍵盤 / 螢幕 • 最值得花錢投資的電腦周邊！ • 滑鼠與鍵盤 • 螢幕 (監視器) 建議解析度 1024 X 768 • 傳統CRT螢幕(17“ / 19”) • 壽命長，反應時間快，畫質好、漸被淘汰中。 • TFT液晶螢幕(17“ / 19” /寬螢幕) • 環保，省空間，健康取向。 • 亮度與反應時間

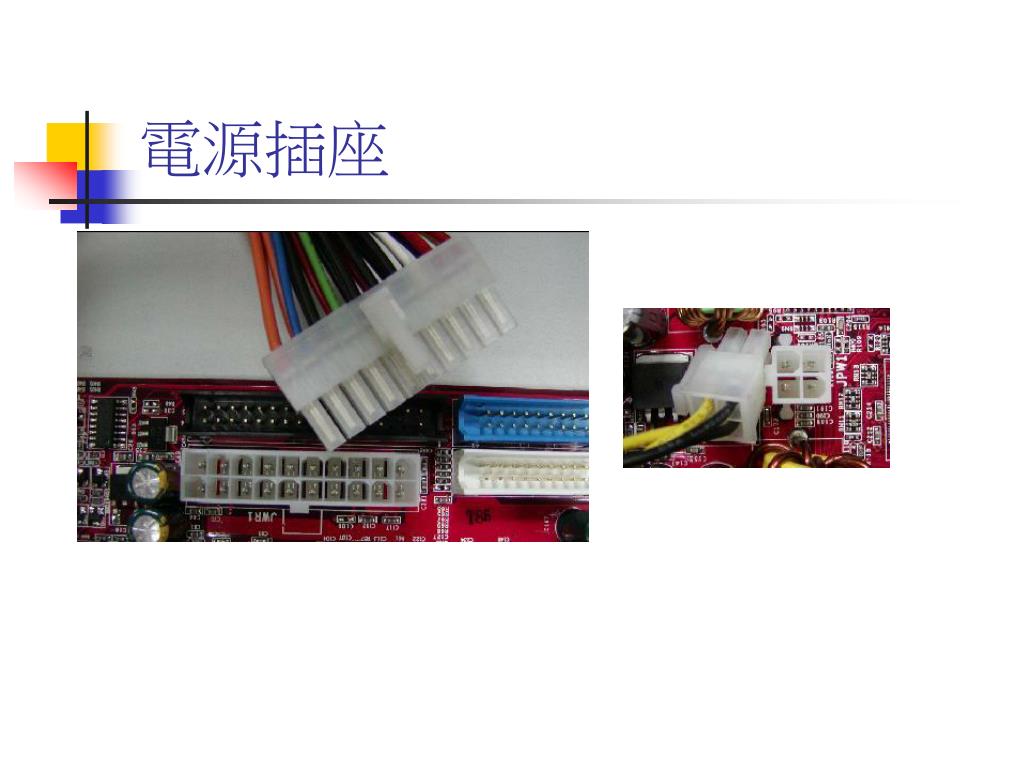

  22. 電源插座

  23. 電源供應器(Power) • 功能：將110V的交流電轉為3.3、5、12V的直流 電，提供主機內部各項裝置足夠的電力 • 輸出功率：主要為250W、300W、350W • Power對一台電腦的影響力不容小覷，不建議使用 CASE送的Power

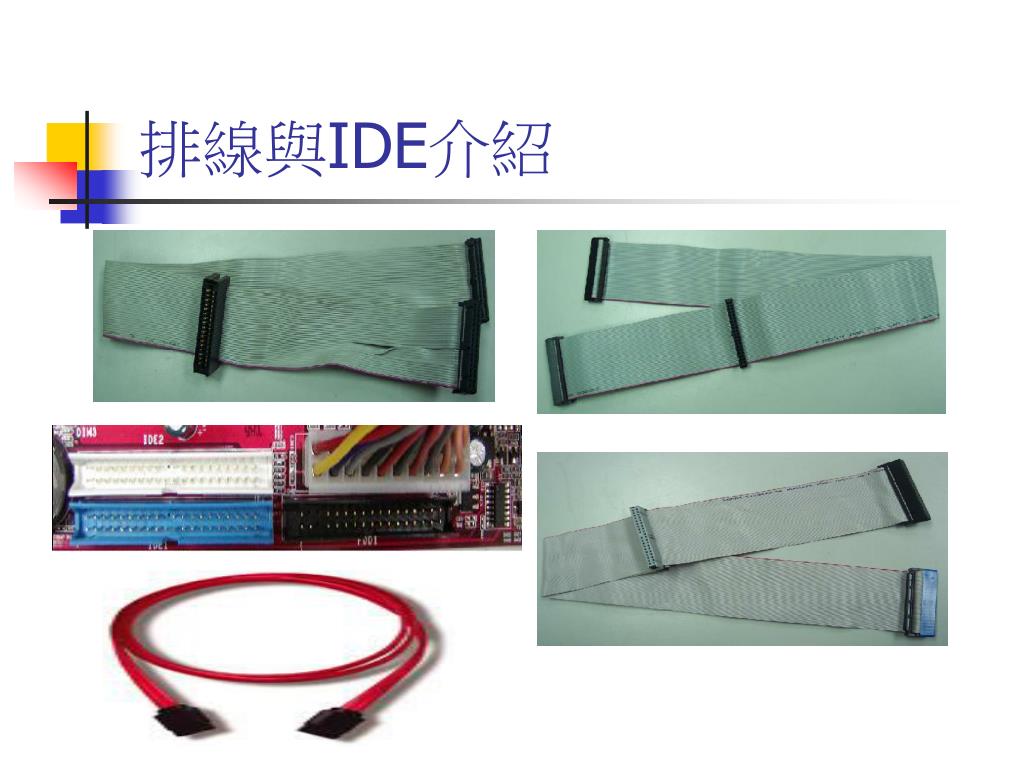

  24. 排線與IDE介紹

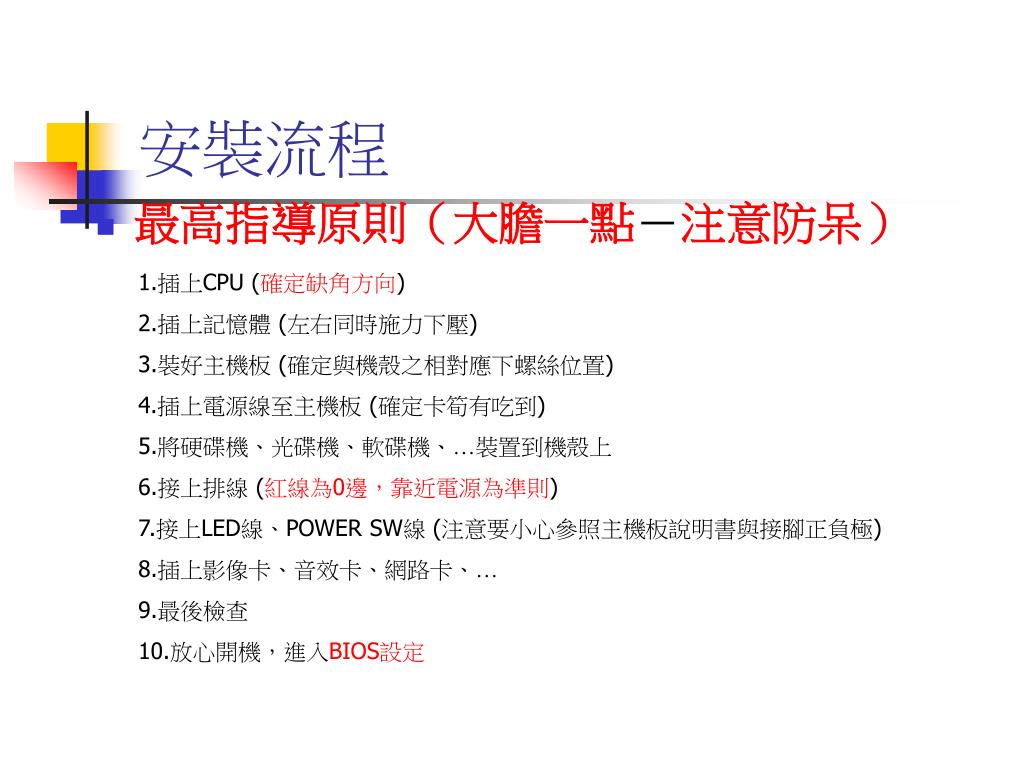

  25. 安裝流程 • 最高指導原則（大膽一點－注意防呆） 1.插上CPU (確定缺角方向) 2.插上記憶體 (左右同時施力下壓) 3.裝好主機板 (確定與機殼之相對應下螺絲位置) 4.插上電源線至主機板 (確定卡筍有吃到) 5.將硬碟機、光碟機、軟碟機、…裝置到機殼上 6.接上排線 (紅線為0邊，靠近電源為準則) 7.接上LED線、POWER SW線 (注意要小心參照主機板說明書與接腳正負極) 8.插上影像卡、音效卡、網路卡、… 9.最後檢查 10.放心開機，進入BIOS設定

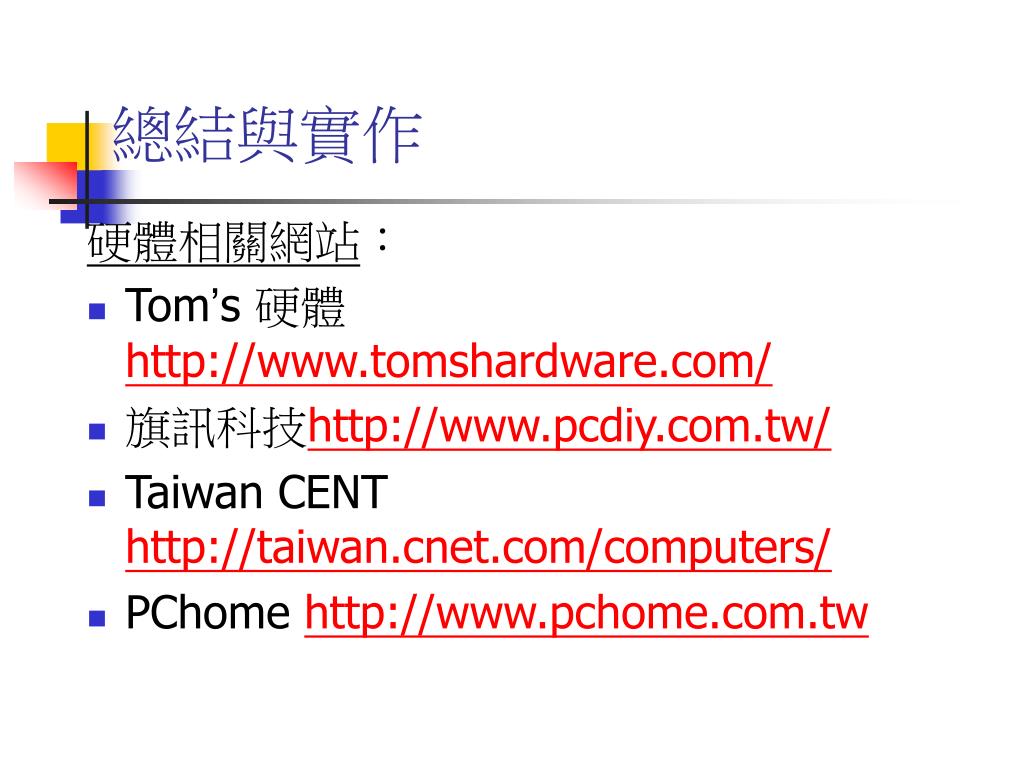

  26. 總結與實作 硬體相關網站： • Tom’s 硬體http://www.tomshardware.com/ • 旗訊科技http://www.pcdiy.com.tw/ • Taiwan CENT http://taiwan.cnet.com/computers/ • PChome http://www.pchome.com.tw

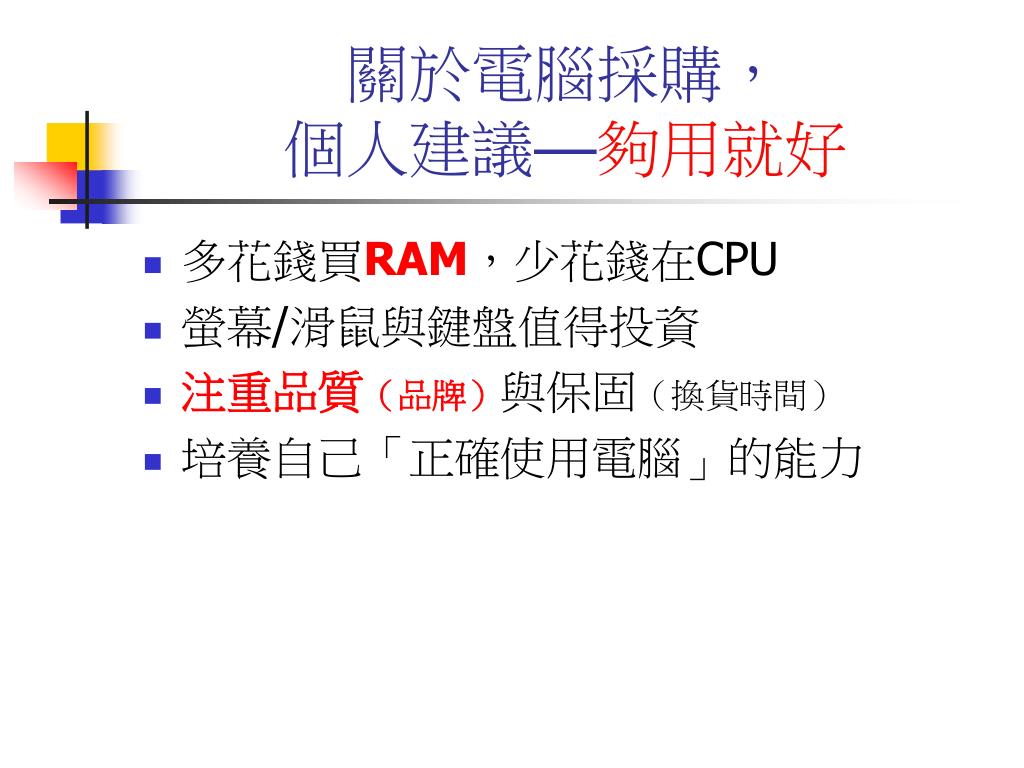

  27. 關於電腦採購，個人建議—夠用就好 • 多花錢買RAM，少花錢在CPU • 螢幕/滑鼠與鍵盤值得投資 • 注重品質（品牌）與保固（換貨時間） • 培養自己「正確使用電腦」的能力
