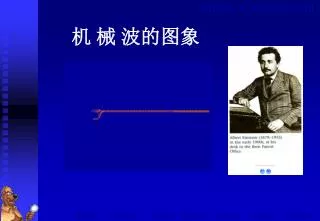

  1. 机 械 波的图象 Welcome to Physical Word

  2. 机械波是机械振动在介质里的传播过程，从波源开始，随着波的传播，介质中的大量质点先后开始振动起来，虽然这些质点只在平衡位置附近做重复波源的振动。但由于它们振动步调不一致，所以在某一时刻介质中各质点对平衡位置的位移各不相同。机械波是机械振动在介质里的传播过程，从波源开始，随着波的传播，介质中的大量质点先后开始振动起来，虽然这些质点只在平衡位置附近做重复波源的振动。但由于它们振动步调不一致，所以在某一时刻介质中各质点对平衡位置的位移各不相同。 为了从总体上形象地描绘出波的运动情况，物理学中采用了 波的图象

  3. 横波动画展示

  4. 波的图象的物理意义:表示介质中各质点在某一时刻（同一时刻）偏离平衡位置的位移的空间分布情况。波的图象的物理意义:表示介质中各质点在某一时刻（同一时刻）偏离平衡位置的位移的空间分布情况。 0 y /cm x /cm 横坐标：表示在波的传播方向上各质点的平衡位置与参考点的距离。 纵坐标：表示某一时刻各质点偏离平衡位置的位移。 波的图象具有空间的周期性；同时每经过一个周期波就向前传播一个波长的距离，虽然不同时刻波的形状不同，但每隔一个周期又恢复原来的形状，所以波在时间上也具有周期性。

  5. v y /cm A 0 s x /cm -A λ 波图象中的信息 λ

  6. 信息:波的图象变化

  7. v y /cm 0 x /cm 波图象的应用 --------质点的振动方向和波的传播方向的关系 方法一：波的微移法 方法二：风吹草动法 方法三：前质点法

  8. 波的图象与振动图象的区别 横、纵坐标的意义不同 描述的对象不同 两个正向（或负向）位移最大值之间的距离含义不同

  9. 知识回顾 1、简谐波的图象都是正弦或余弦曲线，表示某个时刻介质中各个质点相对平衡位置的位移。 2、从简谐波的图象可以知道的物理量。 （1）从图象可以知道振幅。（曲线的最大值） （2）从图象可以知道波长（曲线相邻两最大值之间的距离） （3）从图象可以知道该时刻各个质点对平衡位置的位移 （4）借助图象还可以说明各个质点的速度、加速度在该时刻的变化情况和速度、加速度的方向 3、根据某一时刻的波的图象和波的传播方向，能画出下一时刻和前一时刻的波的图象，并能指出图象中各个质点在该时刻的振动方向。常用的方法有两种： （1）描点作图法；（2）图象平移作图法。（3）风吹草动法

  10. C L A S S O V E R 制片：俞翔（Flyer） QQ：1218166 Web：www.ctbbs.net Email:ctbbsnet@163.com yuxianguy@nbip.net(常用)

  11. 附：教学目标 1．能表述波的图象的物理意义。2．从波的图象中会求出： ①波长和振幅； ②已知波的传播方向求各个质点的振动方向，或已知某一质点的振动方向确定波的传播方向； ③会画出经过一段时间后的波形图； ④质点通过的路程和位移。3．能指出振动图象与波动图形的区别。4．会应用波的时间周期性和空间周期性的特点解决实际问题。
