EE 224B Electronic Circuit LAB (II) ISpice review and Exercise
Main window 找特定編號的IC元件 要跑哪種分析的設定 DC/AC/transient 進行模擬 看結果 Find Device Run Simulation Simulation Setup intuscope

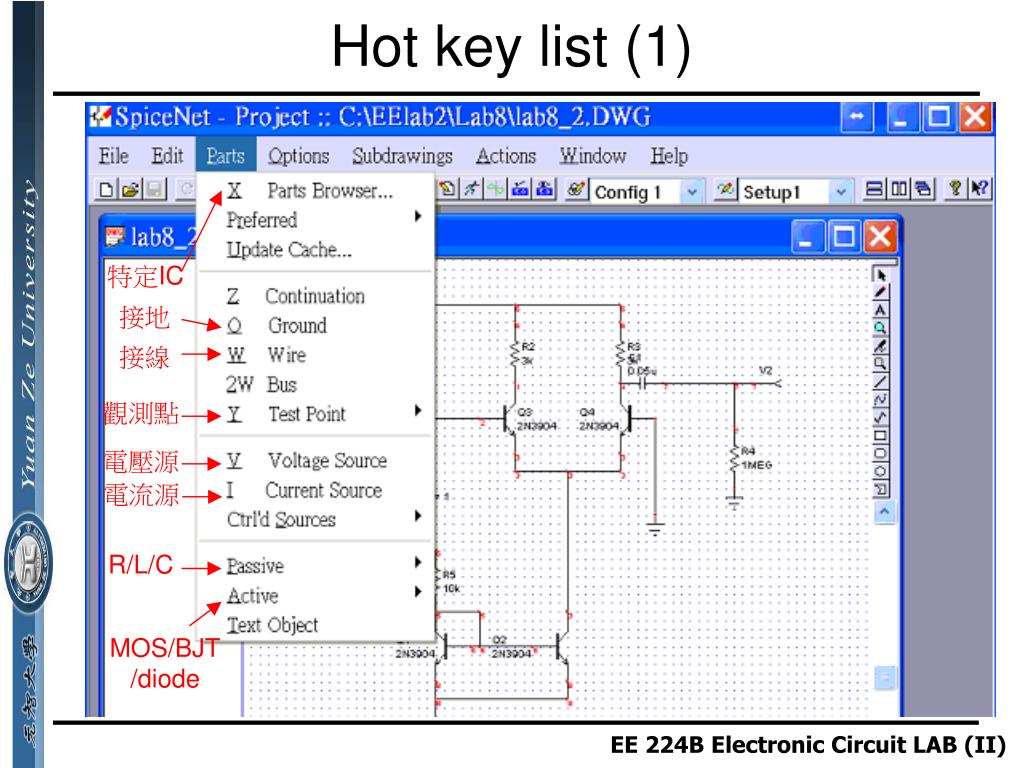

Hot key list (1) 特定IC 接地 接線 觀測點 電壓源 電流源 R/L/C MOS/BJT /diode
Hot key list (2) 常用 常用 拉特定結點的電壓或特定路徑的電流出來看

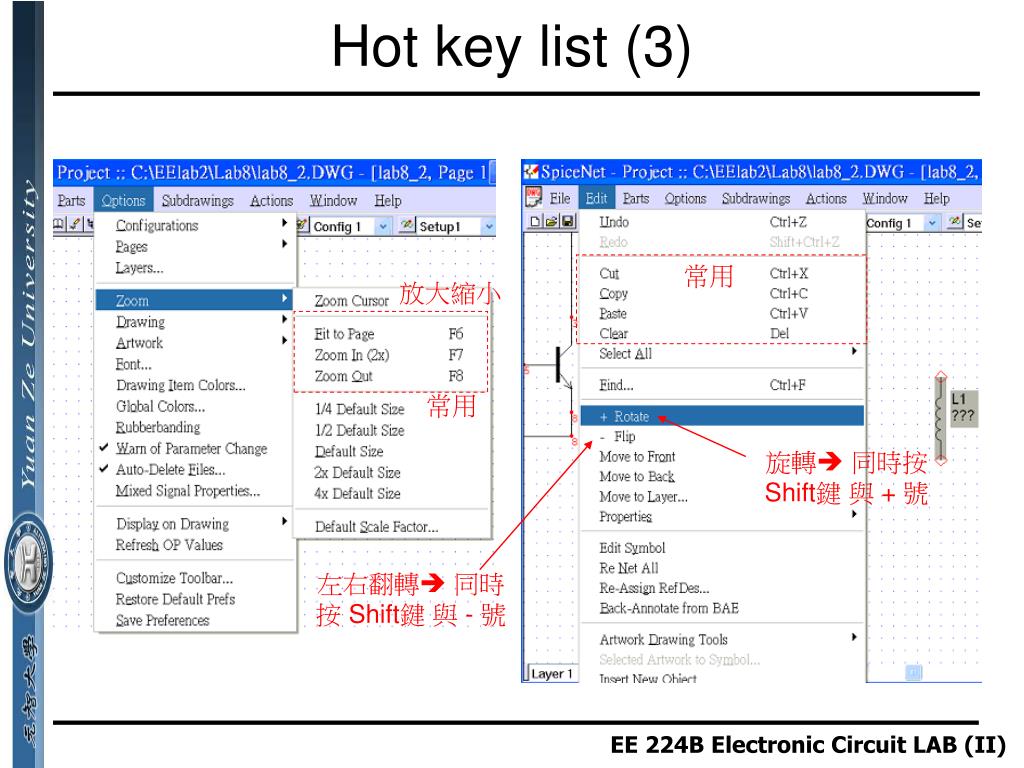

Hot key list (3) 常用 放大縮小 常用 旋轉 同時按 Shift鍵 與 + 號 左右翻轉 同時按 Shift鍵 與 - 號
DC Analysis – Example 1(1) 2.設定 3.跑 4.看結果 1.畫完 DC setup中: Inner 代表第一個變數 (x軸) ,outer 代表第二個變數 .DC V1 -10 10 0.1 .PRINT DC Y1 .PRINT DC IY3 D2 2 3 DN4148 .MODEL DN4148 D BV=100V + CJO=4PF IS=7E-09 M=.45 N=2 + RS=.8 TT=6E-09 VJ=.6V R1 3 0 1k V1 2 0 DC=5 .END

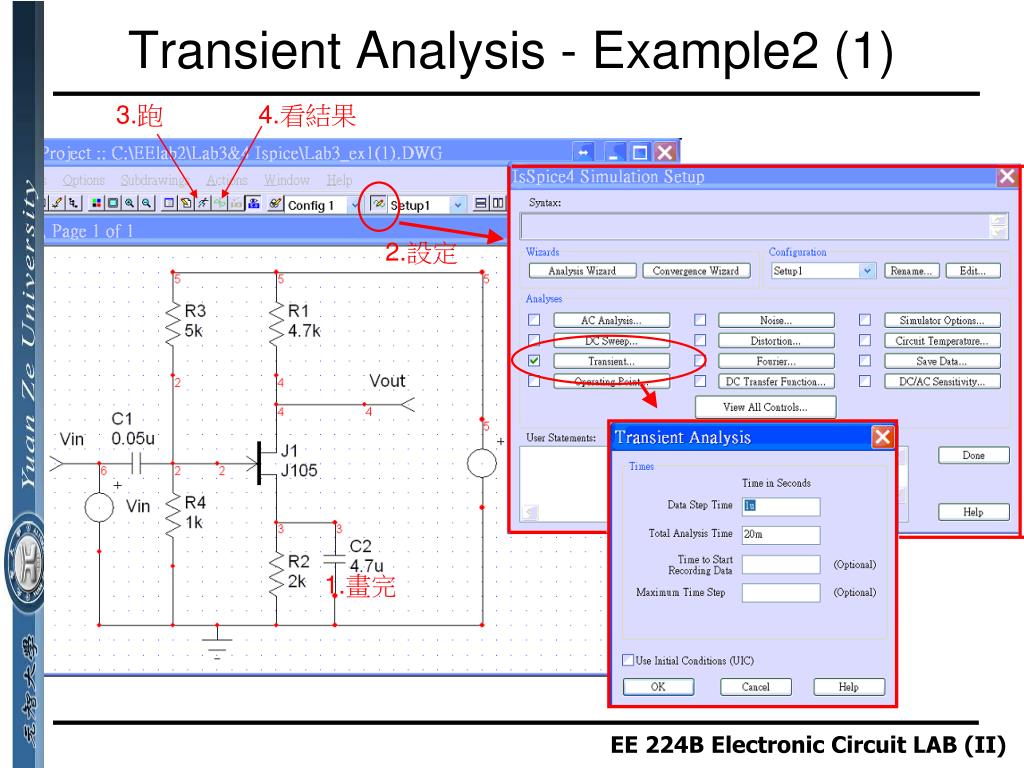

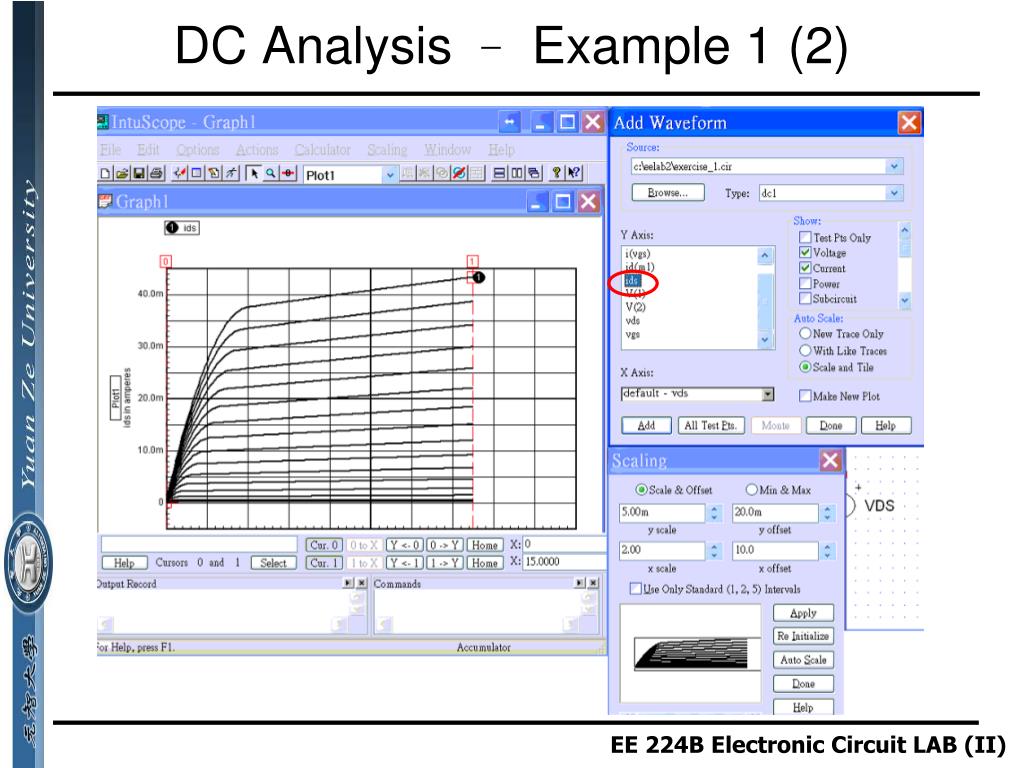

Transient Analysis - Example2 (1) 3.跑 4.看結果 2.設定 1.畫完

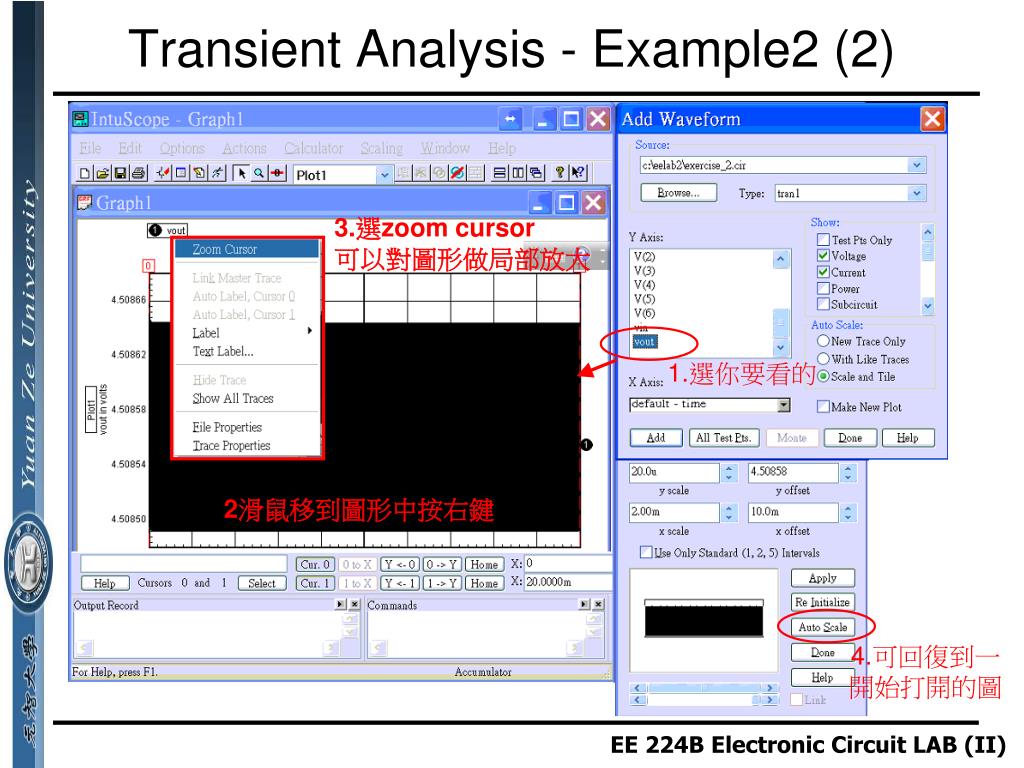

Transient Analysis - Example2 (2) 3.選zoom cursor 可以對圖形做局部放大 1.選你要看的 2滑鼠移到圖形中按右鍵 4.可回復到一開始打開的圖
Transient Analysis - Voltage Source Pulse sin Piece-wise linear

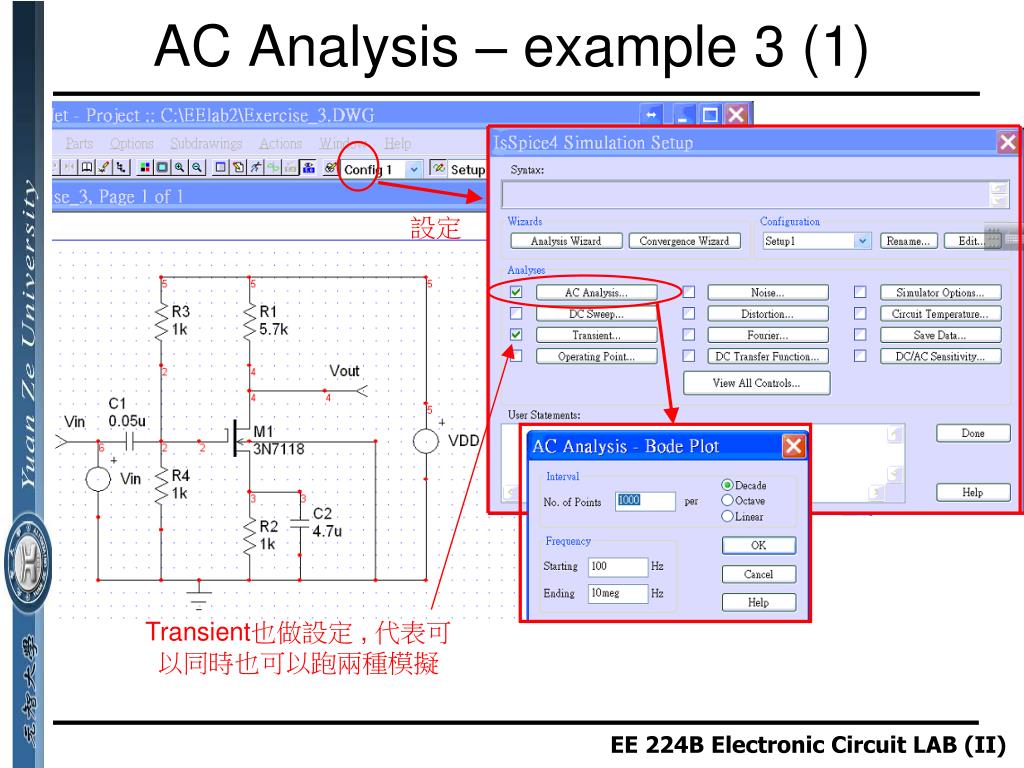

AC Analysis – example 3 (1) 設定 Transient也做設定 , 代表可以同時也可以跑兩種模擬

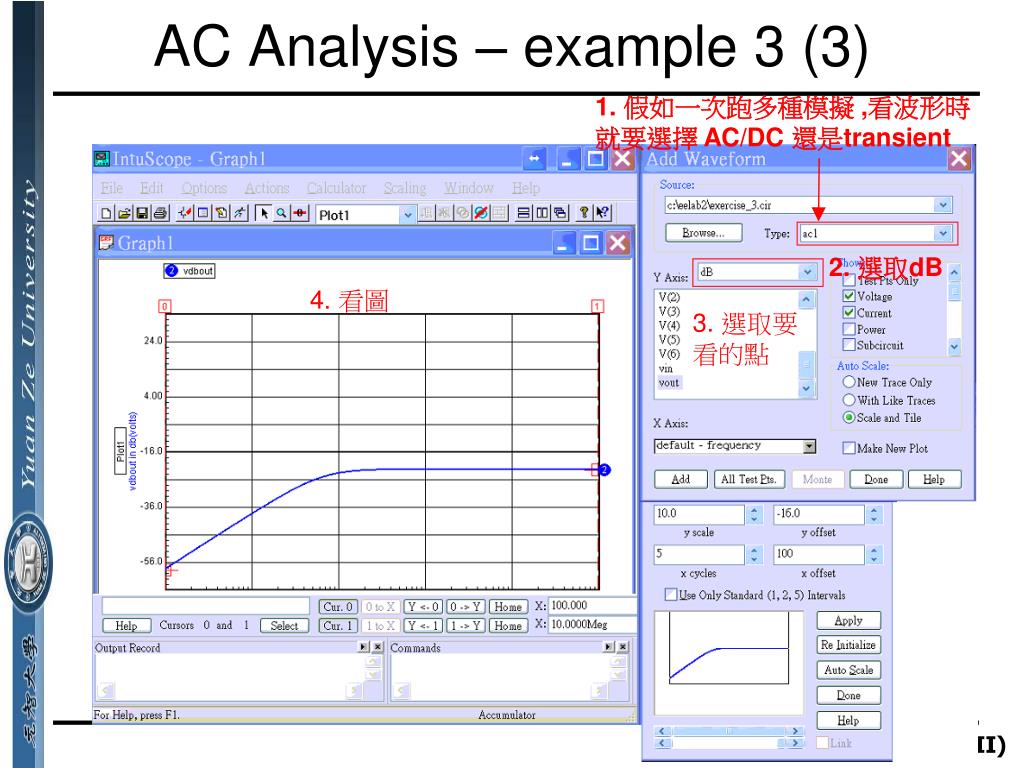

AC Analysis – example 3 (3) 1. 假如一次跑多種模擬 ,看波形時就要選擇 AC/DC 還是transient 2. 選取dB 4.看圖 3. 選取要看的點

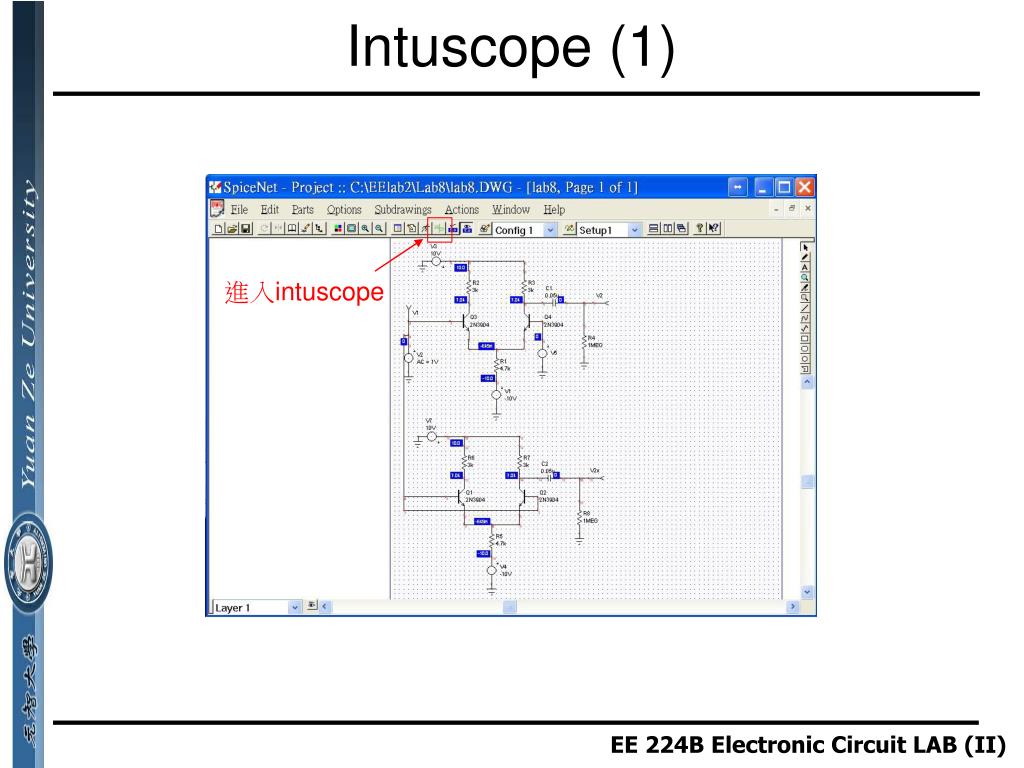

Intuscope (1) 進入intuscope

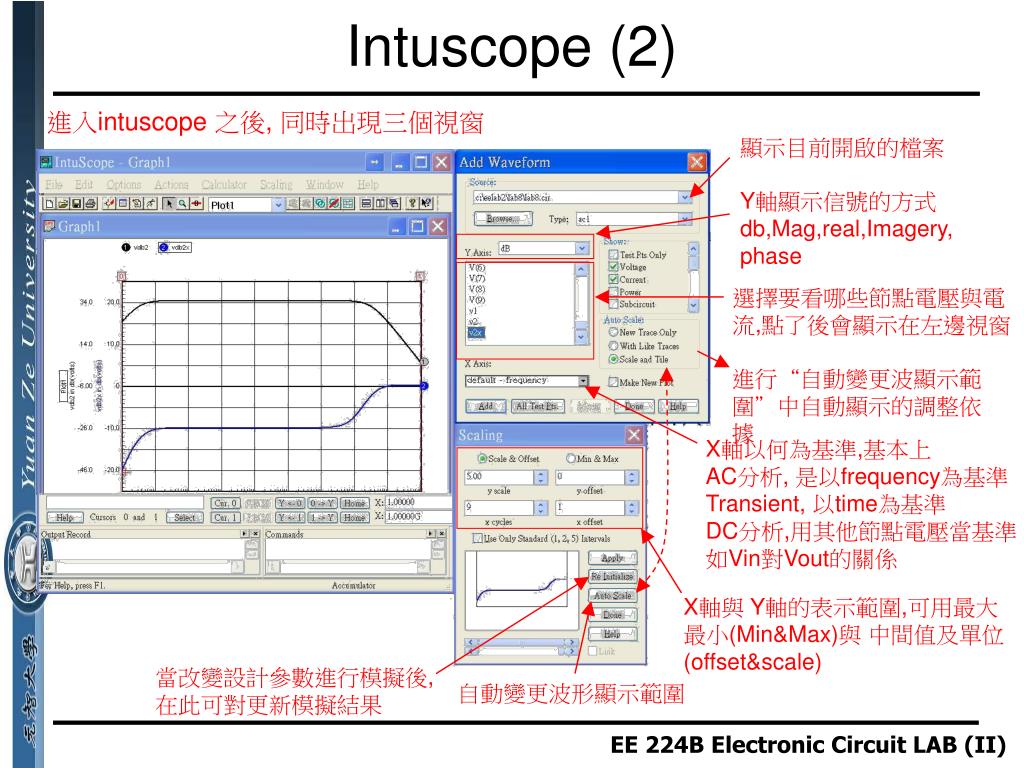

Intuscope (2) 進入intuscope 之後, 同時出現三個視窗 顯示目前開啟的檔案 Y軸顯示信號的方式 db,Mag,real,Imagery, phase 選擇要看哪些節點電壓與電流,點了後會顯示在左邊視窗 進行“自動變更波顯示範圍”中自動顯示的調整依據 X軸以何為基準,基本上 AC分析, 是以frequency為基準 Transient, 以time為基準 DC分析,用其他節點電壓當基準 如Vin對Vout的關係 X軸與 Y軸的表示範圍,可用最大最小(Min&Max)與 中間值及單位 (offset&scale) 當改變設計參數進行模擬後,在此可對更新模擬結果 自動變更波形顯示範圍

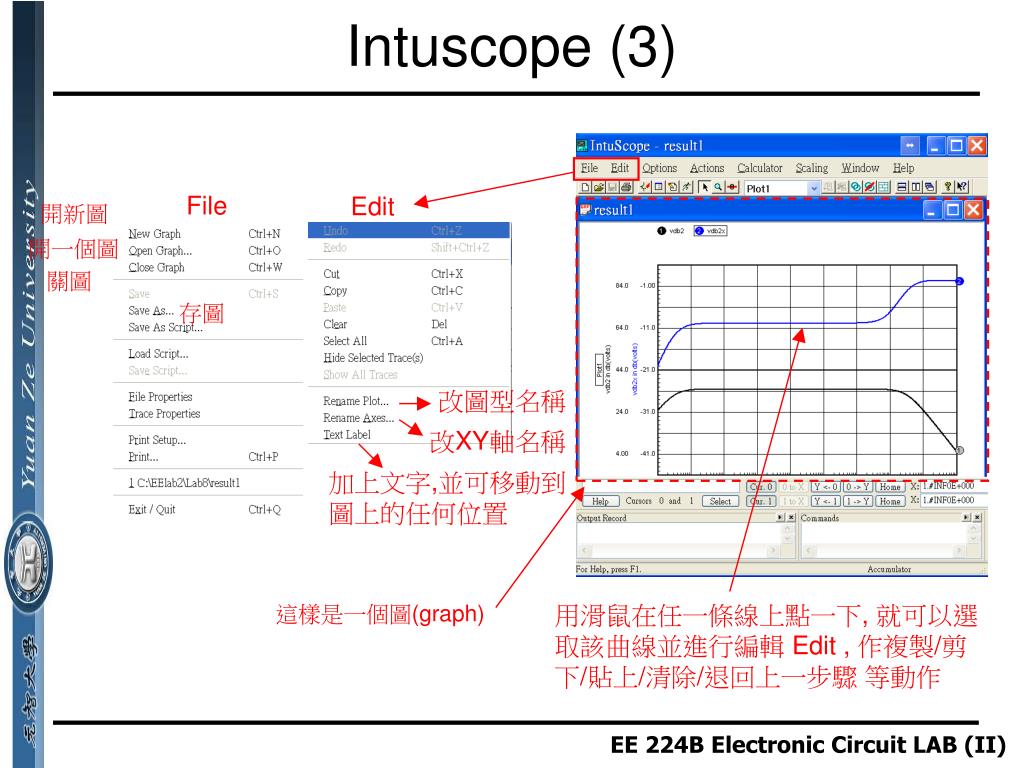

Intuscope (3) File Edit 開新圖 開一個圖 關圖 存圖 改圖型名稱 改XY軸名稱 加上文字,並可移動到圖上的任何位置 用滑鼠在任一條線上點一下, 就可以選取該曲線並進行編輯 Edit , 作複製/剪下/貼上/清除/退回上一步驟 等動作 這樣是一個圖(graph)

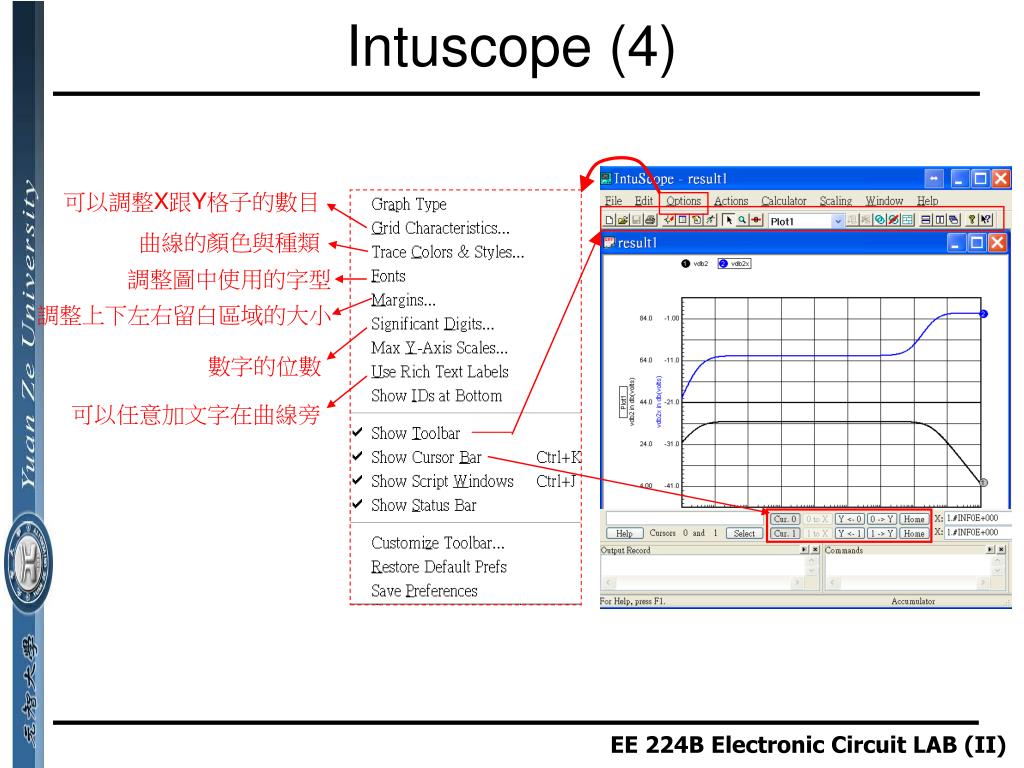

Intuscope (4) 可以調整X跟Y格子的數目 曲線的顏色與種類 調整圖中使用的字型 調整上下左右留白區域的大小 數字的位數 可以任意加文字在曲線旁

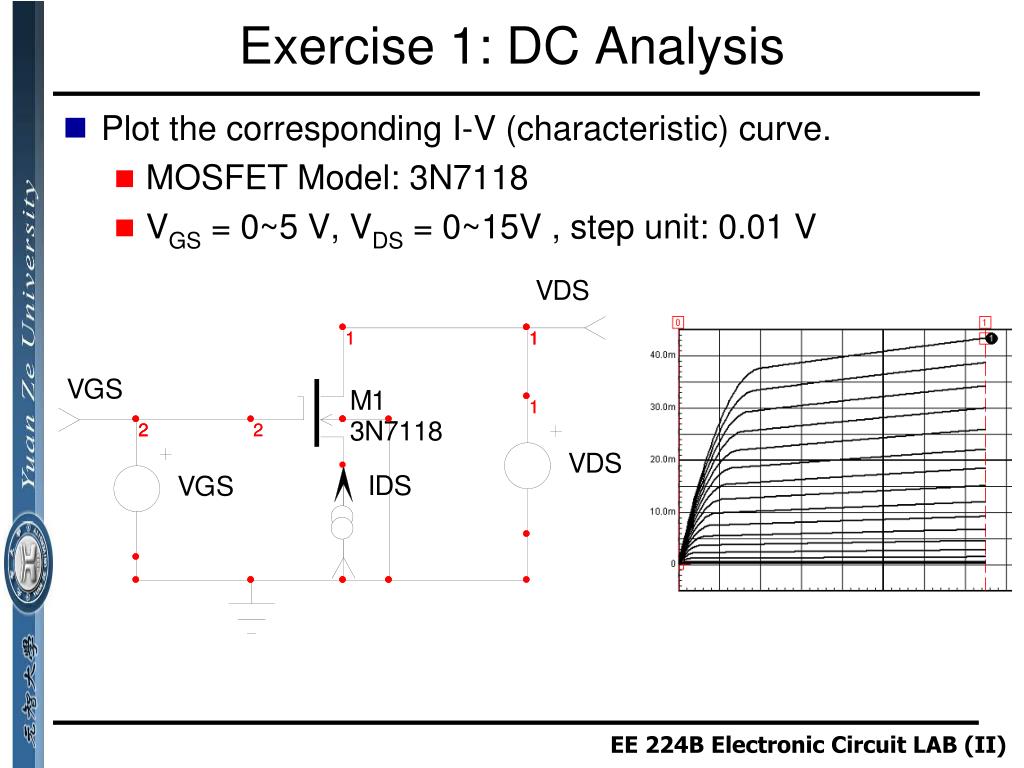

Exercise 1: DC Analysis • Plot the corresponding I-V (characteristic) curve. • MOSFET Model: 3N7118 • VGS = 0~5 V, VDS = 0~15V , step unit: 0.01 V DC setup中:Inner代表x軸,outer代表y軸
Exercise 2: Transient Analysis • Plot time domain Vin and Vout. • JFET Model: J105 • Vin is 10 mV and 20 KHz sine wave

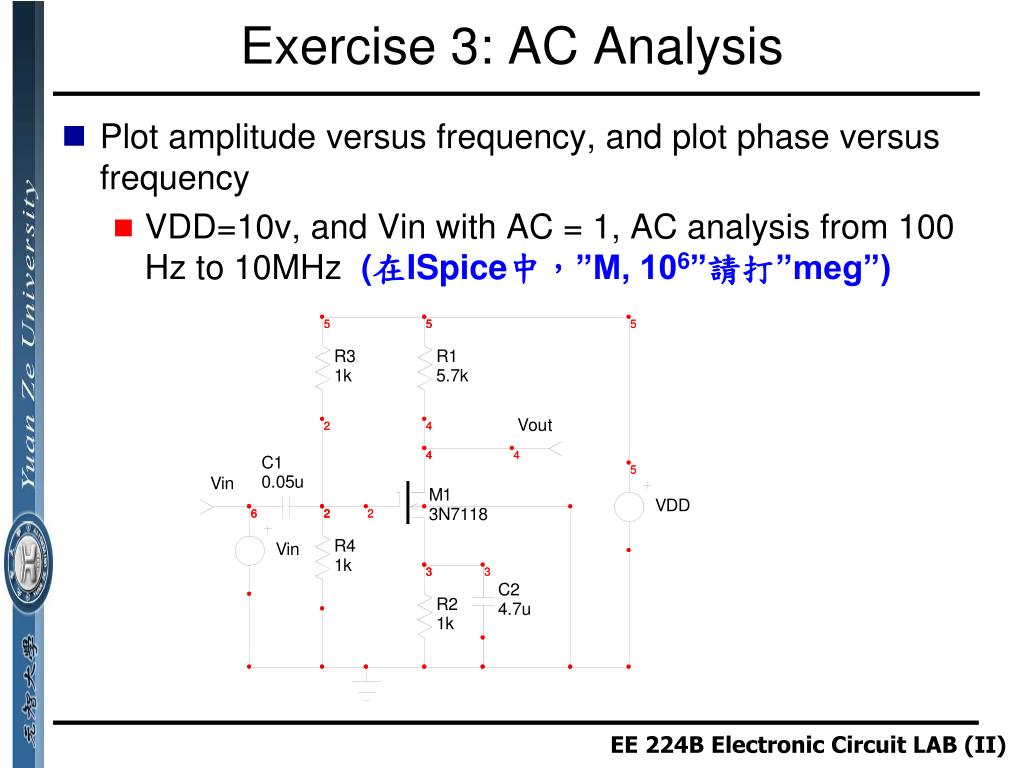

Exercise 3: AC Analysis • Plot amplitude versus frequency, and plot phase versus frequency • VDD=10v, and Vin with AC = 1, AC analysis from 100 Hz to 10MHz (在ISpice中,”M, 106”請打”meg”)

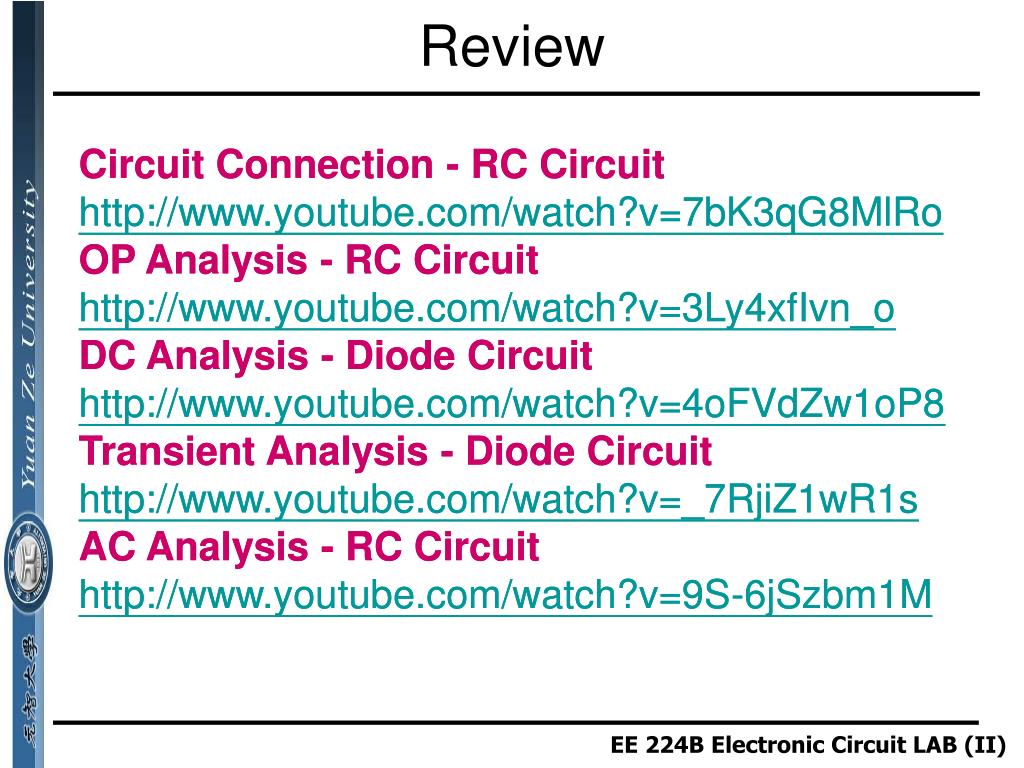

Review Circuit Connection - RC Circuithttp://www.youtube.com/watch?v=7bK3qG8MlRoOP Analysis - RC Circuithttp://www.youtube.com/watch?v=3Ly4xfIvn_oDC Analysis - Diode Circuithttp://www.youtube.com/watch?v=4oFVdZw1oP8Transient Analysis - Diode Circuithttp://www.youtube.com/watch?v=_7RjiZ1wR1sAC Analysis - RC Circuithttp://www.youtube.com/watch?v=9S-6jSzbm1M Circuit Connection - RC Circuithttp://www.youtube.com/watch?v=7bK3qG8MlRoOP Analysis - RC Circuithttp://www.youtube.com/watch?v=3Ly4xfIvn_oDC Analysis - Diode Circuithttp://www.youtube.com/watch?v=4oFVdZw1oP8Transient Analysis - Diode Circuithttp://www.youtube.com/watch?v=_7RjiZ1wR1sAC Analysis - RC Circuithttp://www.youtube.com/watch?v=9S-6jSzbm1M
