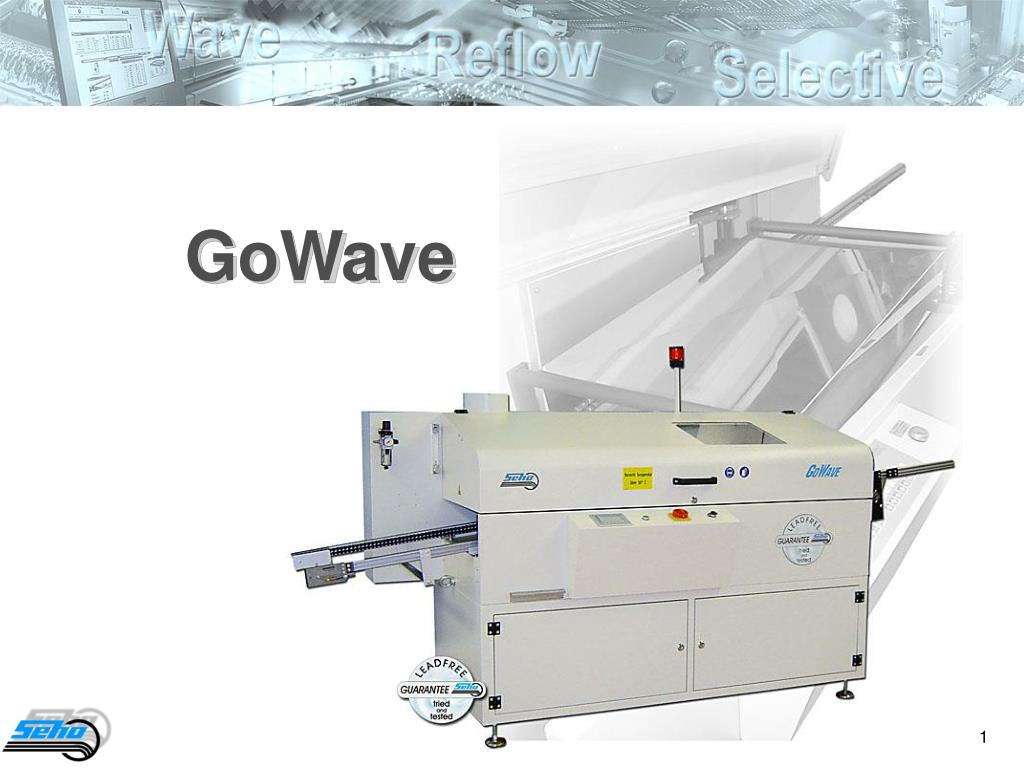

  1. GoWave

  2. GoWave Das innovative Einsteigersystem • flexibel durch Handling mit Lötrahmen• innovativer Lötbereich

  3. GoWave - Nutzbare Arbeitsbreite 340 mm - Durchlaufrichtung: links – rechts - Transportwinkel manuell zwischen 6 und 8° einstellbar - Einlege- und Entnahmehilfe

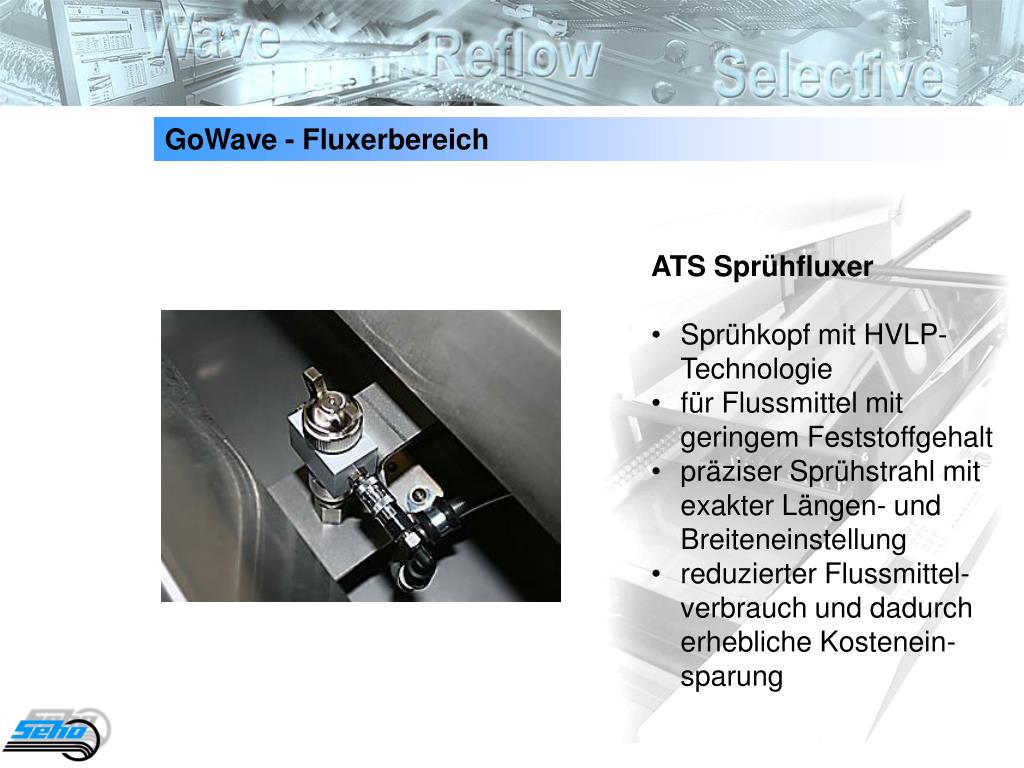

  4. GoWave - Fluxerbereich ATS Sprühfluxer• Sprühkopf mit HVLP- Technologie• für Flussmittel mit geringem Feststoffgehalt• präziser Sprühstrahl mit exakter Längen- und Breiteneinstellung• reduzierter Flussmittel- verbrauch und dadurch erhebliche Kostenein- sparung

  5. GoWave - Fluxerbereich Absaugung über dem Fluxerbereich • Vermeidung von Sprühnebeln innerhalb der Prozesszone• leichter Wechsel und Reinigung der Filter

  6. GoWave - Vorheizbereich - 1 Vorheizzone - überwacht und geregelt - Infrarotstrahler mit Glaskeramik- abdeckung Die Baugruppe kann über der Vorheizung gestoppt werden, um die Vorheizzeit zu verlängern.

  7. GoWave - Vorheizbereich Reflexionstunnel über dem Vorheiz- und Lötbereich für maximale Energieausbeute

  8. GoWave - Lötbereich • Lötbad komposit- beschichtet zur Verarbeitung blei- freier Lote • Untertemperatur- überwachung für Pumpenantrieb • verschiedene Löt- düsen als Einzel- und Doppel-Düsen- Konzept verfügbar

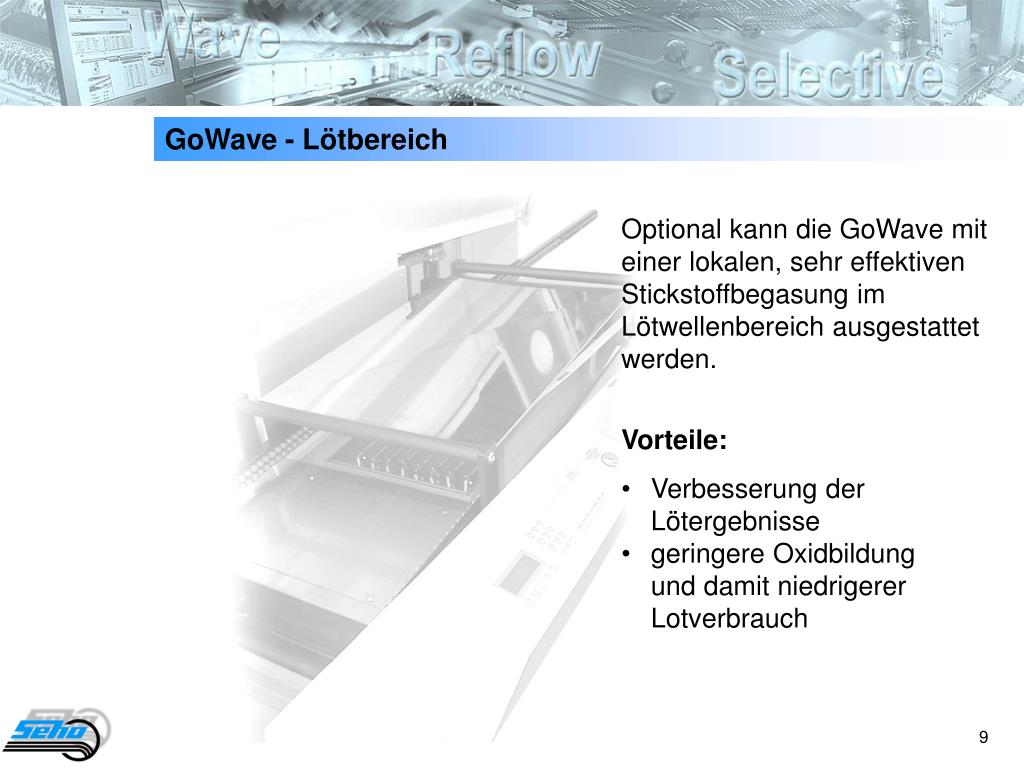

  9. GoWave - Lötbereich Optional kann die GoWave mit einer lokalen, sehr effektiven Stickstoffbegasung im Lötwellenbereich ausgestattet werden. Vorteile: • Verbesserung der Lötergebnisse• geringere Oxidbildung und damit niedrigerer Lotverbrauch

  10. GoWave - Steuerung - programmierbare Mikroprozessor-Steuerung mit LCD-Display- geschlossene Regelkreise für Transport, Heizungen und Pumpenantrieb- Speicher für 100 Lötprogramme- USB Schnittstelle- Betriebsdaten- und Prozesserfassung- Störungsmenü- Zeitschaltuhr

  11. GoWave Up-to-Date:CAN-Bus Pumpenmotore Ideale Zugänglichkeit:Servicestellen für Fluxer und Druckluft am Maschineneinlauf

  12. GoWave - Zubehör Standard:- Reinigungsbesteck 2-teilig- Sicherheitshandschuhe- Lötdüsengriff Optional:- Messglasscheibe zur Einstellung der Wellenhöhe- Oxidbehälter

  13. GoLean

  14. Ziele von „Lean Production“ • „atmende“, flexible Fertigung • mitwachsende Automatisierung • „keep it simple“ • intelligente Automatisierung

  15. Lean Production mit GoLean Einlauftransport Auslauftransport Senkstationmit Rücktransport Wellen-LötsystemGoWave

  16. Lean Production mit GoLean • flexibler Ein-Personen-Arbeitsplatz • integrierte Wellenlötanlage • besonders wirtschaftlich bei großer Variantenzahl oder schwankenden Stückzahlen

  17. GoWave und GoLean: Applikationsvideo
