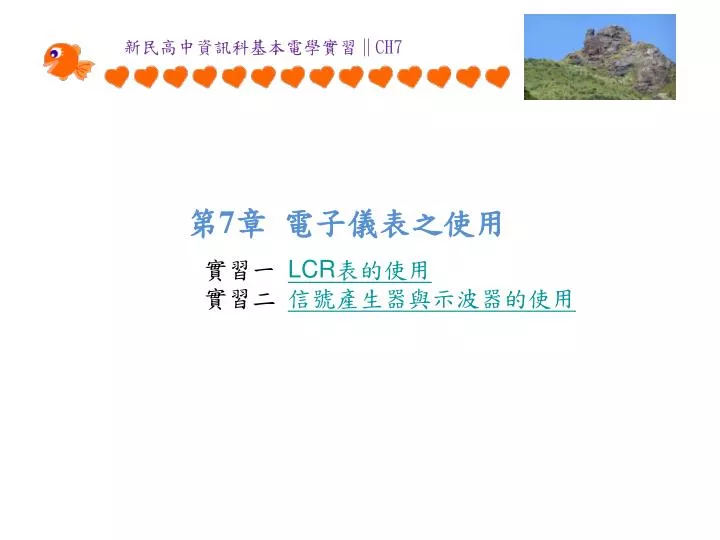

  1. 新民高中資訊科基本電學實習∥CH7 第7章 電子儀表之使用 實習一 LCR表的使用 實習二 信號產生器與示波器的使用

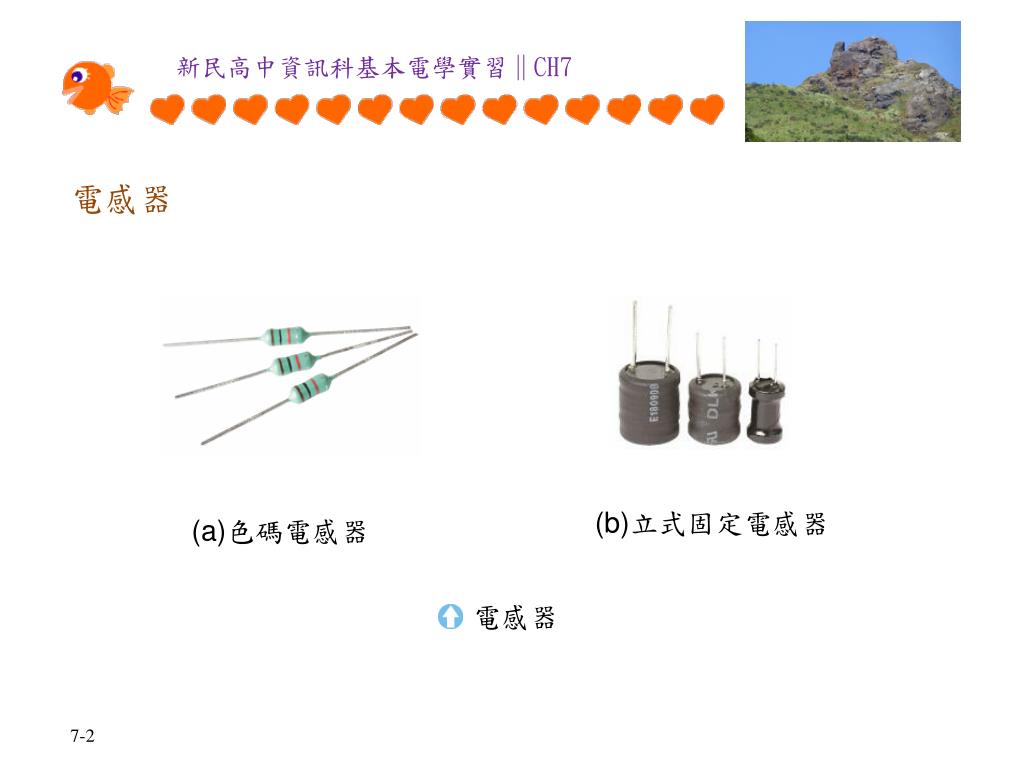

  2. 電感器 新民高中資訊科基本電學實習∥CH7 電感器 (b)立式固定電感器 (a)色碼電感器 7-2

  3. 電容器的種類 新民高中資訊科基本電學實習∥CH7 電容器 (a)鋁質電解電容器 (b)鉭質電解電容器 (c)陶瓷電容器 (c)塑膠薄膜電容器 7-3

  4. 電容器的標示 電感器的耐壓 新民高中資訊科基本電學實習∥CH7 電容器的標示 (a)小電容器(1μF以下) (a)大電容器(1μF以上) 7-4

  5. LCR表 新民高中資訊科基本電學實習∥CH7 LCR表 7-5

  6. 數位式函數信號產生器(GFG-8020H) 新民高中資訊科基本電學實習∥CH7 信號產生器(GFG-8020H) 7-6

  7. 示波器(GOS-620) 新民高中資訊科基本電學實習∥CH7 示波器(GOS-620) (a)實體圖 (b)面板 7-7

  8. 電源開關與指示燈 新民高中資訊科基本電學實習∥CH7 (a) 左傾 (b) 正確 (c)右傾 7-8

  9. 模式選擇開關MODE 校正用標準電源 新民高中資訊科基本電學實習∥CH7 校正電源及模式選擇 7-9

  10. 輸入選擇開關 新民高中資訊科基本電學實習∥CH7 輸入選擇開關 (a) AC (b) GND (c) DC 7-10

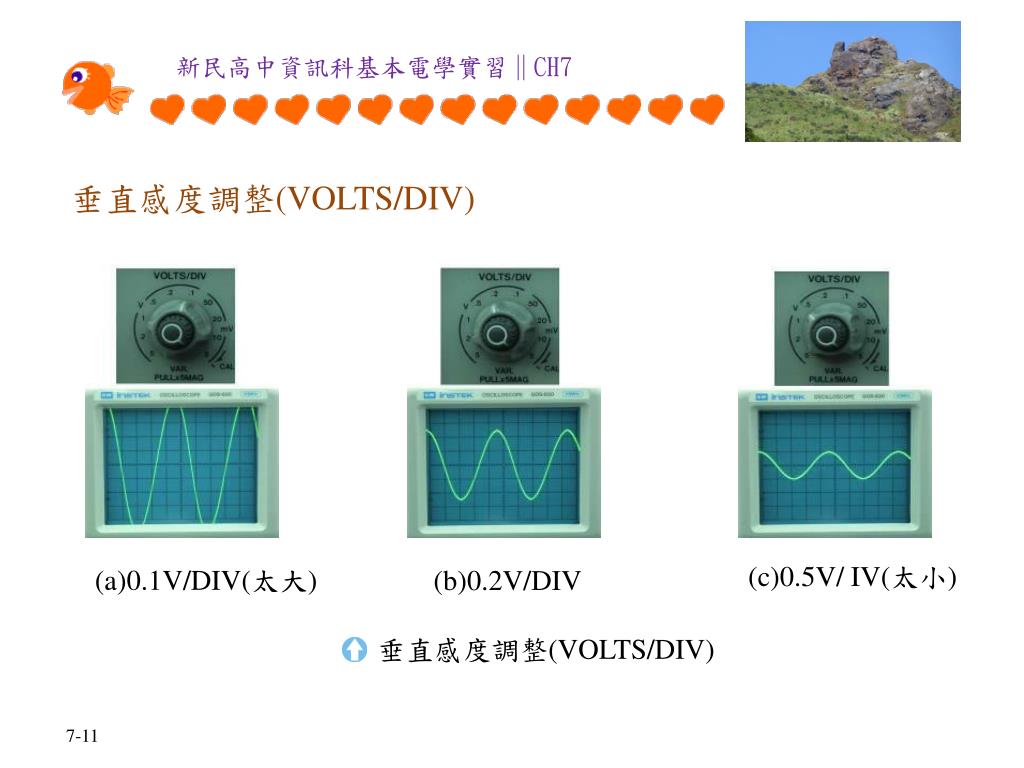

  11. 垂直感度調整(VOLTS/DIV) 新民高中資訊科基本電學實習∥CH7 垂直感度調整(VOLTS/DIV) (c)0.5V/ IV(太小) (a)0.1V/DIV(太大) (b)0.2V/DIV 7-11

  12. 水平位置調整 新民高中資訊科基本電學實習∥CH7 水平位置調整 (b)位置適當 (c)位置偏右 (a)位置偏左 7-12

  13. 週期及頻率的計算 新民高中資訊科基本電學實習∥CH7 週期及頻率的計算 一個週期共5格 T＝0.1mS×5 ＝0.5mS f＝ ＝2kHz 水平感度：0.1mS/DIV 7-13

  14. LEVEL與SLOPE 新民高中資訊科基本電學實習∥CH7 LEVEL與SLOPE 7-14

  15. 基本交流電源 新民高中資訊科基本電學實習∥CH7 新民高中資訊科基本電學實習∥CH7 基本交流電源 (a)正弦波 (b)方波 (c)三角波 7-15

  16. 正弦波 新民高中資訊科基本電學實習∥CH7 正弦波 7-16

  17. 新民高中資訊科基本電學實習∥CH7 利用示波器測量相位差 (a)電路圖 (b)實體圖 7-17
