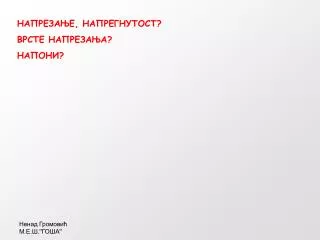

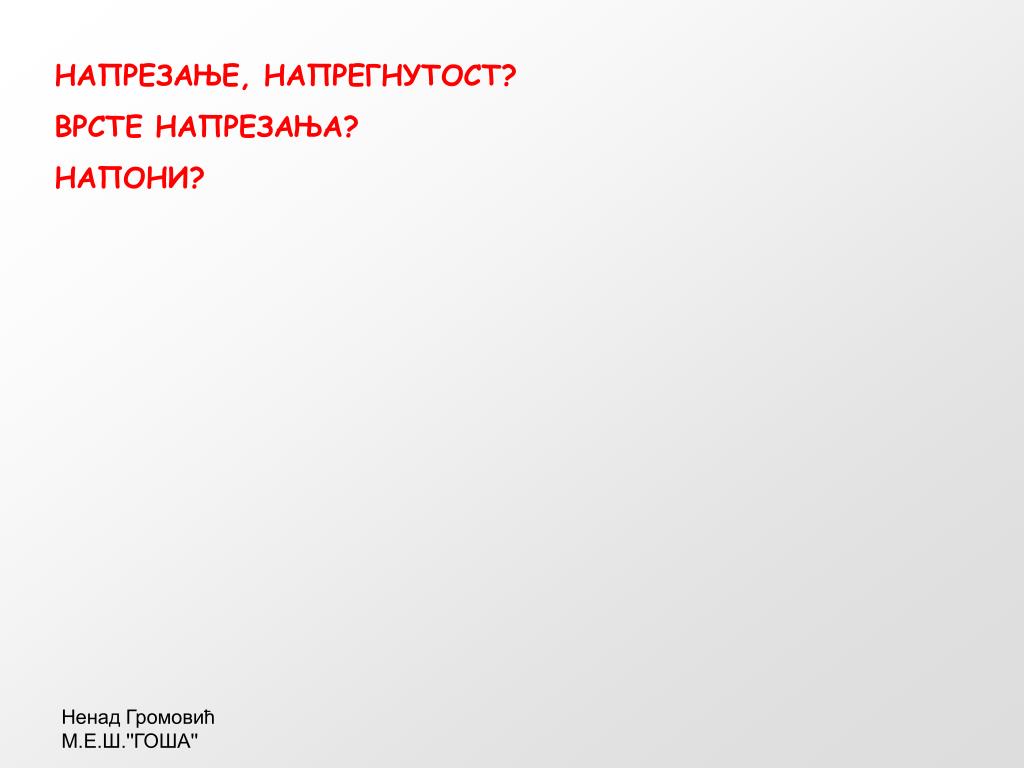

  1. НАПРЕЗАЊЕ, НАПРЕГНУТОСТ? ВРСТЕ НАПРЕЗАЊА? НАПОНИ?

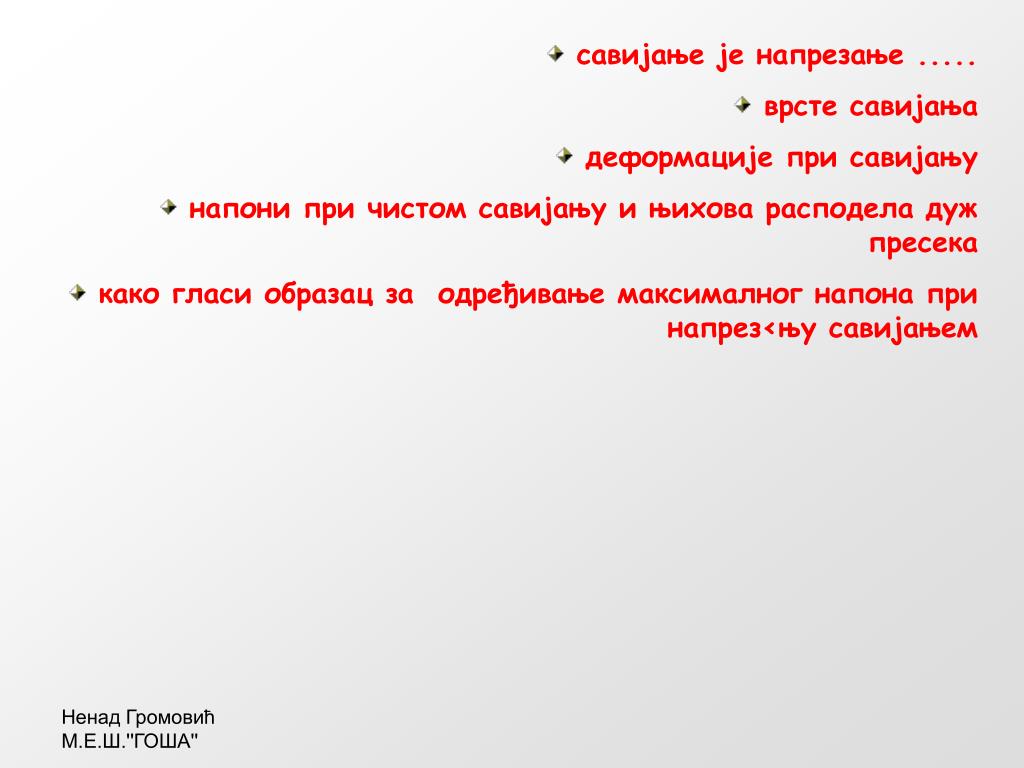

  2. савијање је напрезање ..... • врсте савијања • деформације при савијању • напони при чистом савијању и њихова расподела дуж пресека • како гласи образац за одређивање максималног напона при напрез<њу савијањем

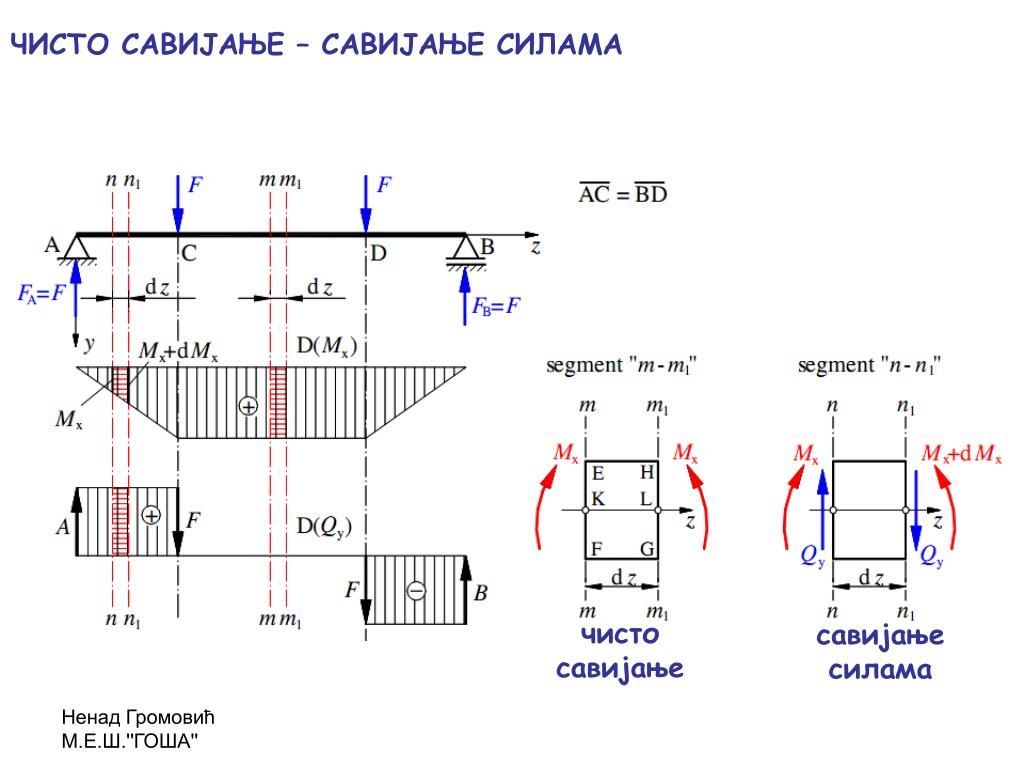

  3. ЧИСТО САВИЈАЊЕ – САВИЈАЊЕ СИЛАМА чисто савијање савијање силама

  4. Исходи: • да ученик опише разлику између чистог савијања (савијања моментима) и савијања силама • да ученик димензионише и провери напрегнутост (напоне) носача

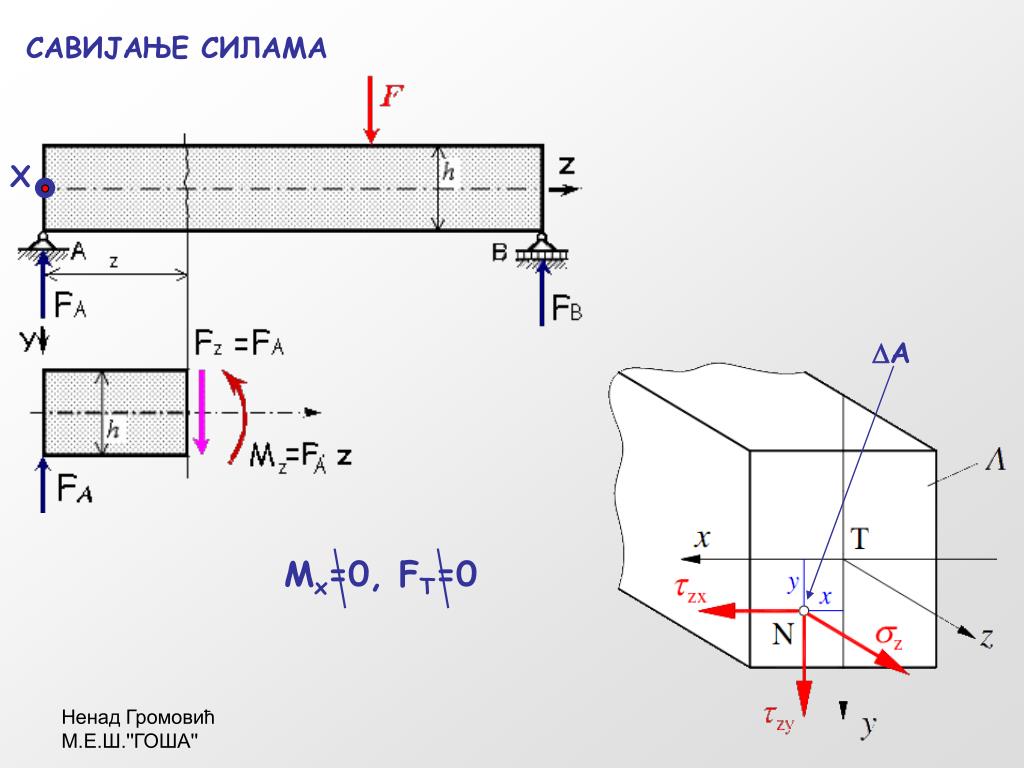

  5. DA Мх=0, FT=0 САВИЈАЊЕ СИЛАМА X

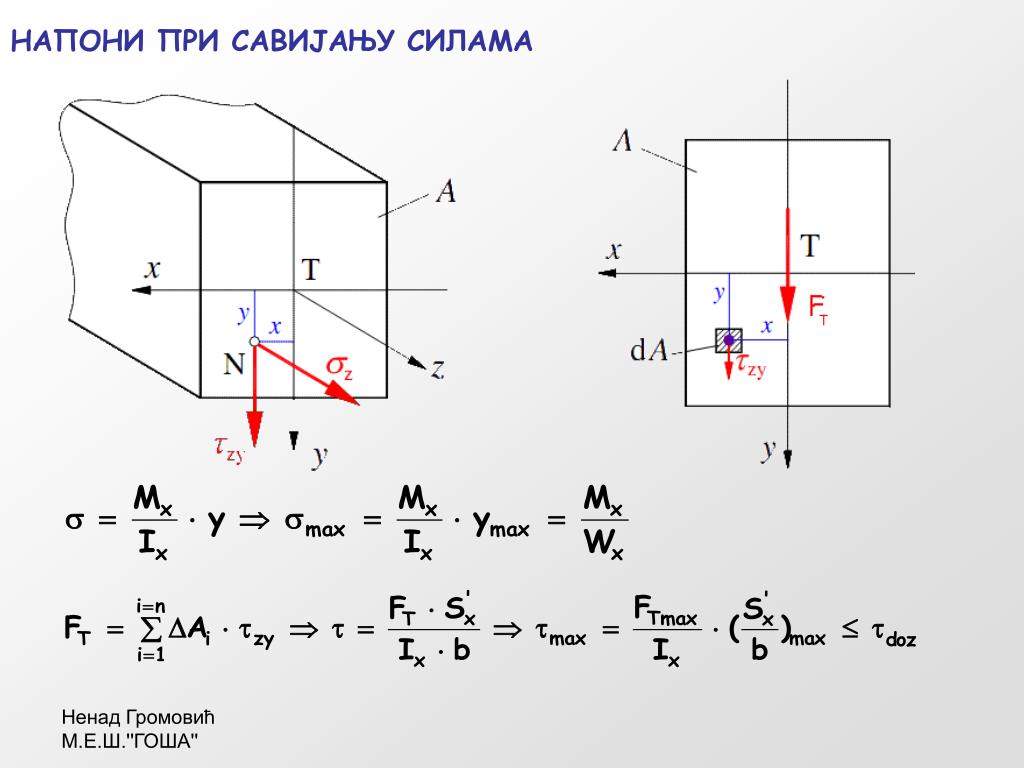

  6. НАПОНИ ПРИ САВИЈАЊУ СИЛАМА

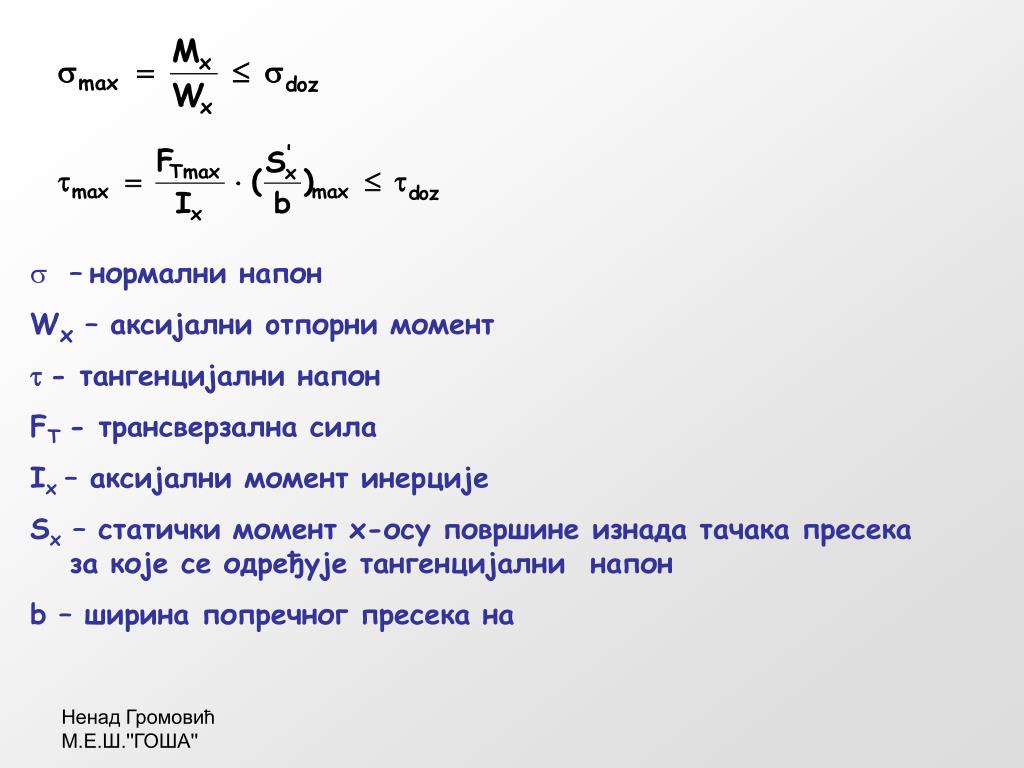

  7. –нормални напон Wx – аксијални oтпорни момент t- тангенцијални напон FT- трансверзална сила Ix– аксијални момент инерције Sx – статички момент х-осу површине изнада тачака пресека за које се одређује тангенцијални напон b – ширинапопречног пресека на

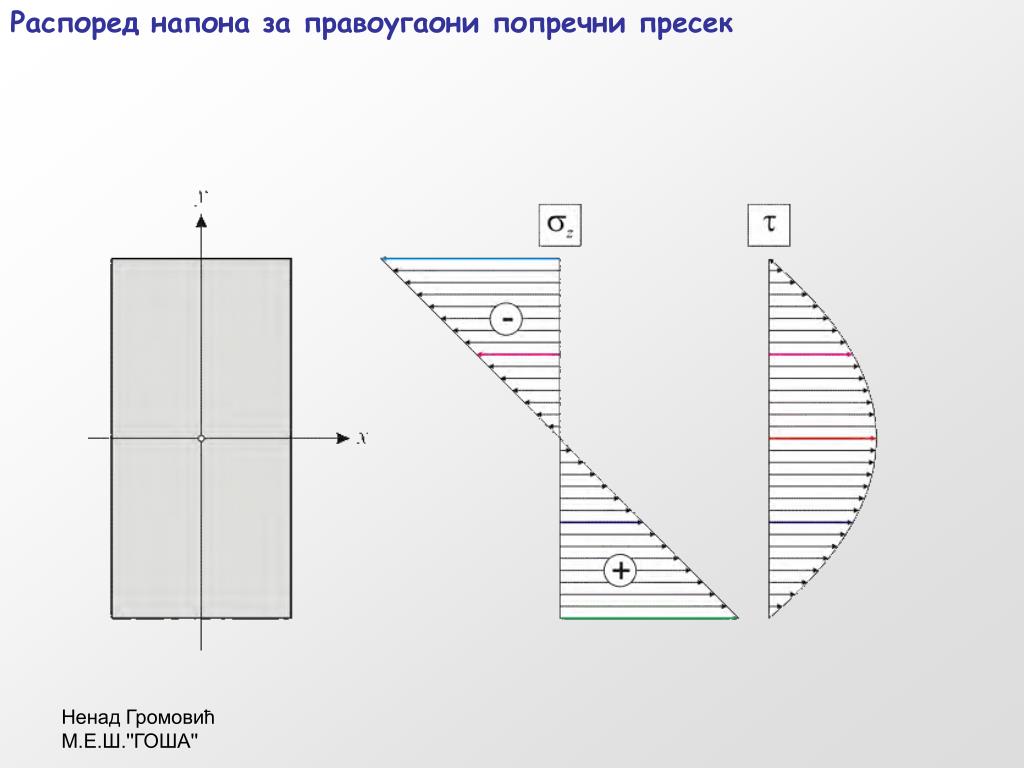

  8. Распоред напона за правоугаони попречни пресек

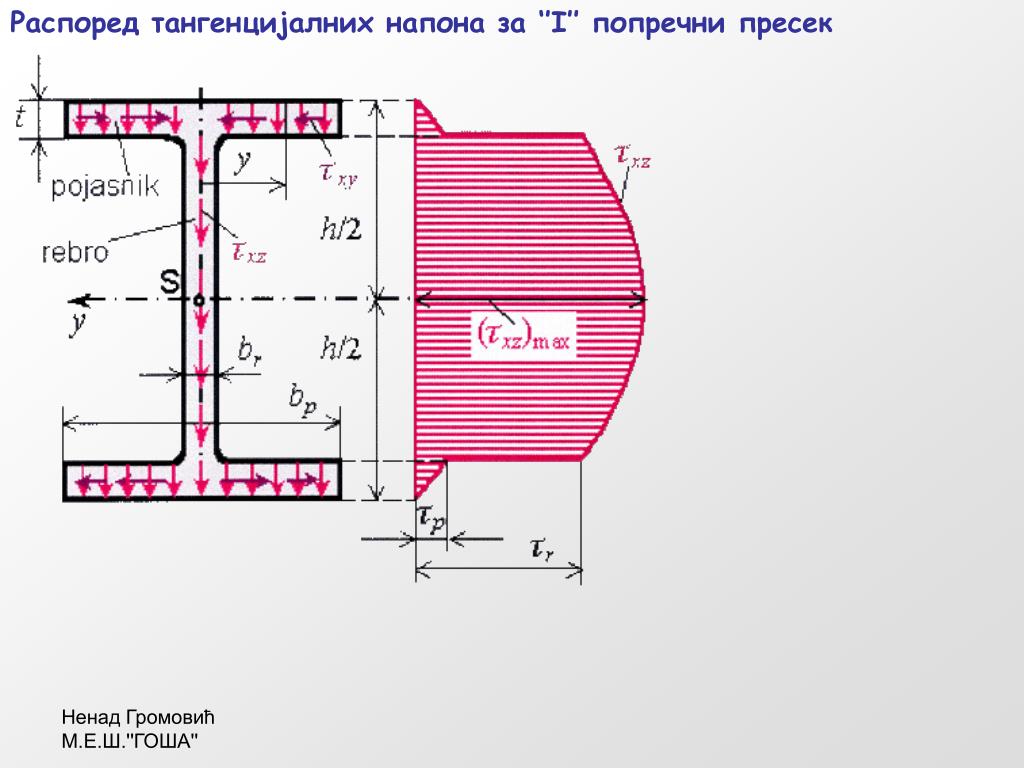

  9. Распоред тангенцијалних напона за ‘’I’’ попречни пресек

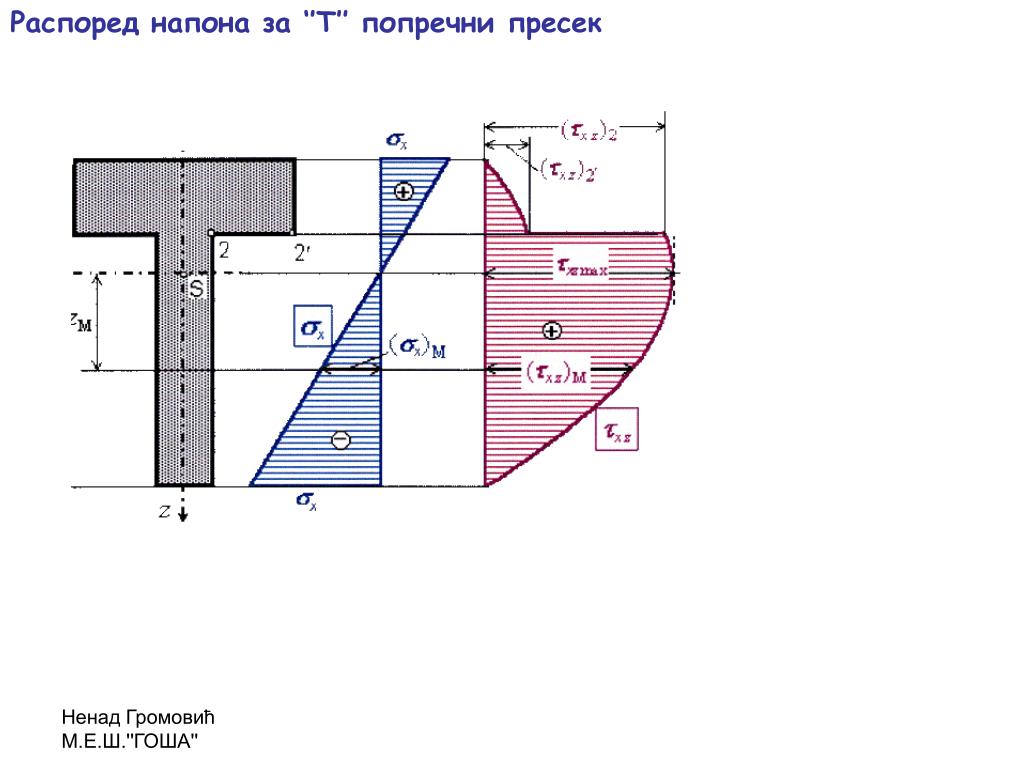

  10. Распоред напона за ‘’T’’ попречни пресек

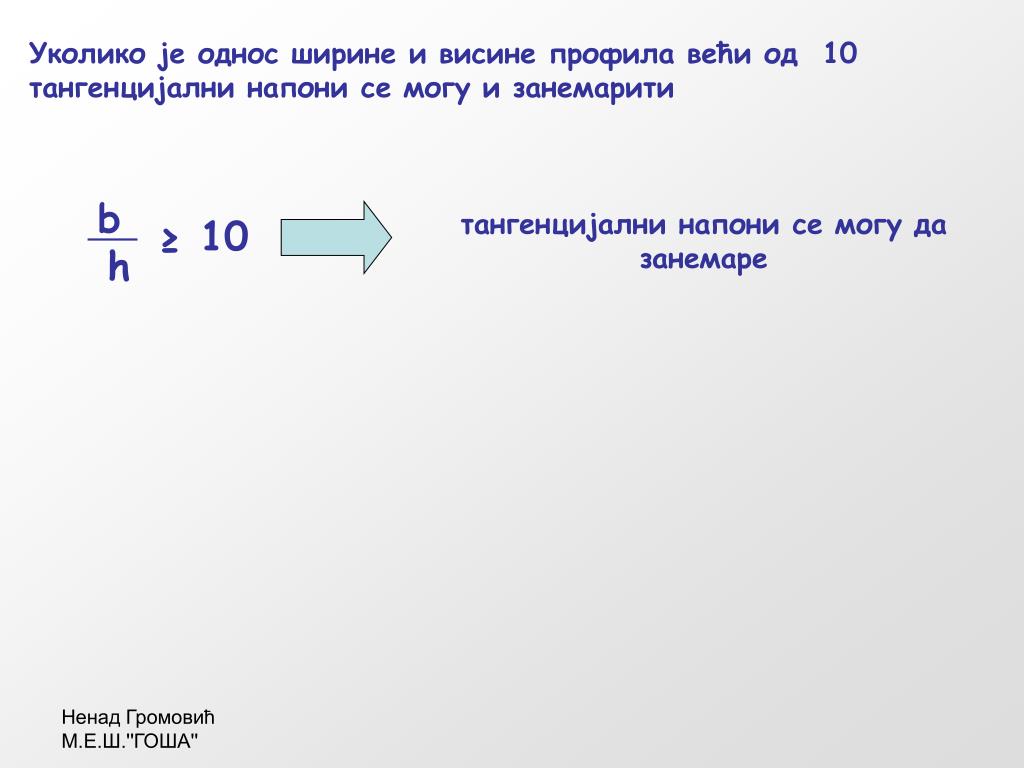

  11. b ≥ 10 h Уколико је однос ширине и висине профила већи од 10 тангенцијални напони се могу и занемарити тангенцијални напони се могу да занемаре

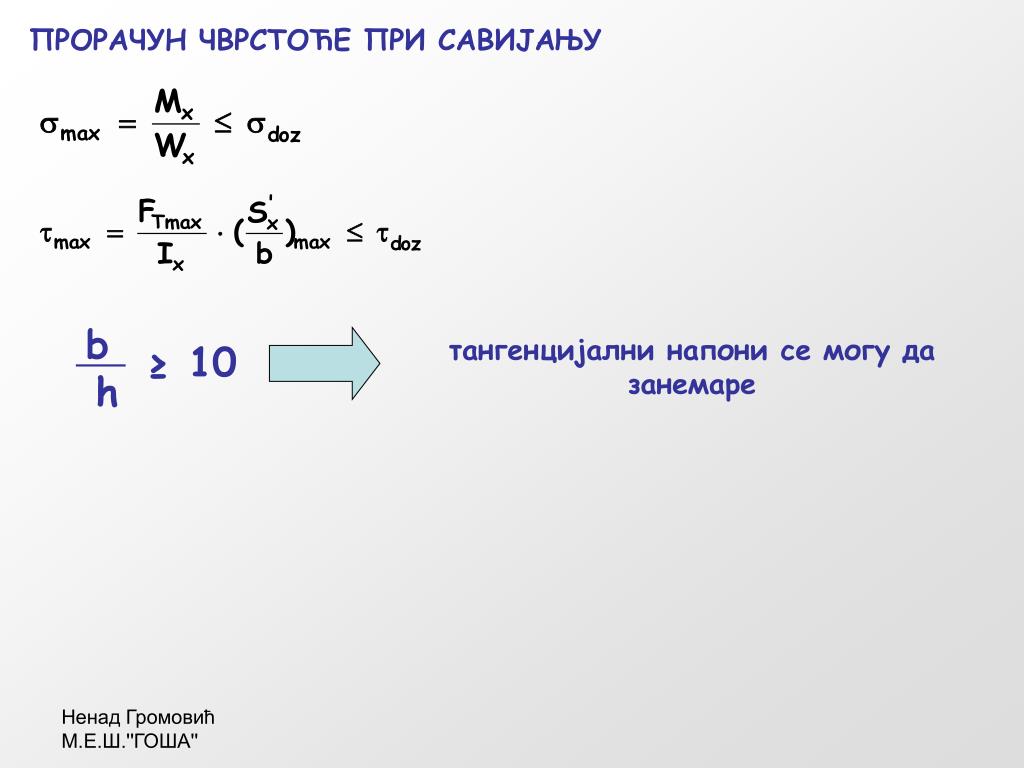

  12. b ≥ 10 h ПРОРАЧУН ЧВРСТОЋЕ ПРИ САВИЈАЊУ тангенцијални напони се могу да занемаре

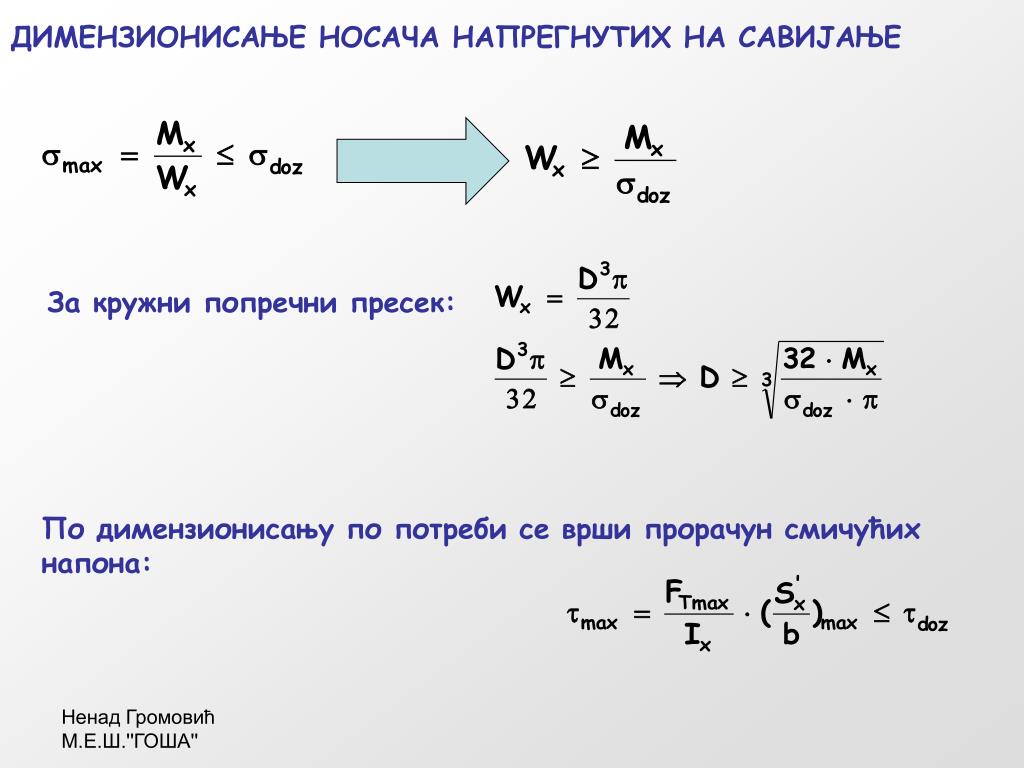

  13. ДИМЕНЗИОНИСАЊЕ НОСАЧА НАПРЕГНУТИХ НА САВИЈАЊЕ За кружни попречни пресек: По димензионисању по потреби се врши прорачун смичућих напона:

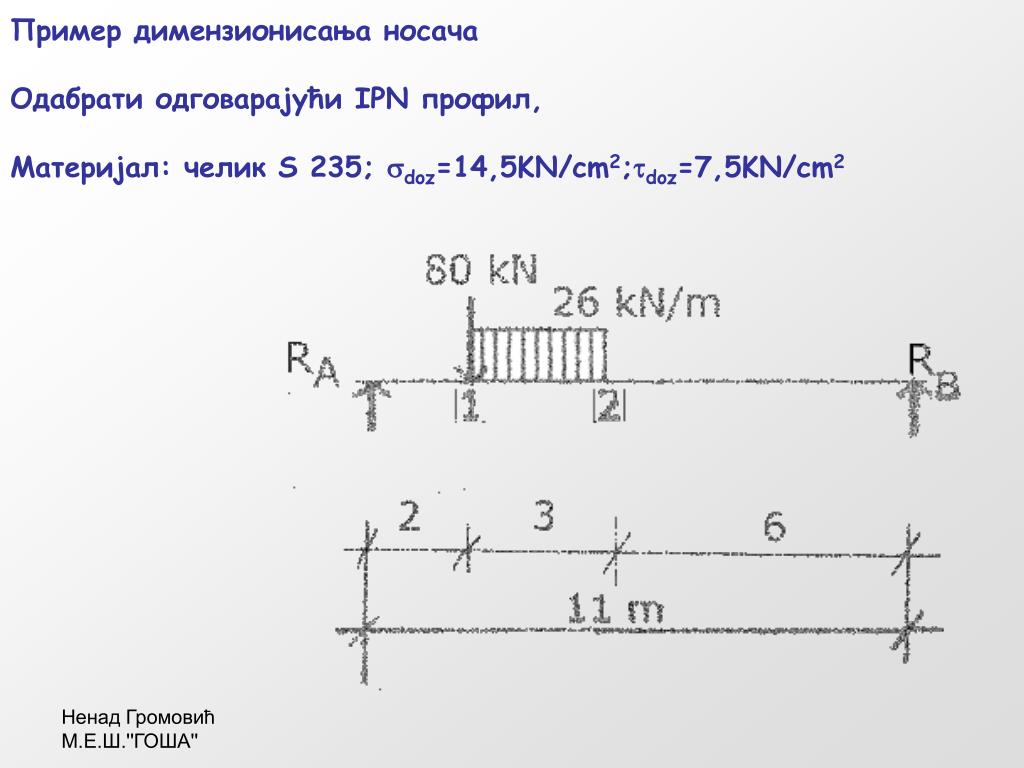

  14. Пример димензионисања носача Одабрати одговарајући IPNпрофил, Материјал: челик S 235; sdoz=14,5KN/cm2;tdoz=7,5KN/cm2

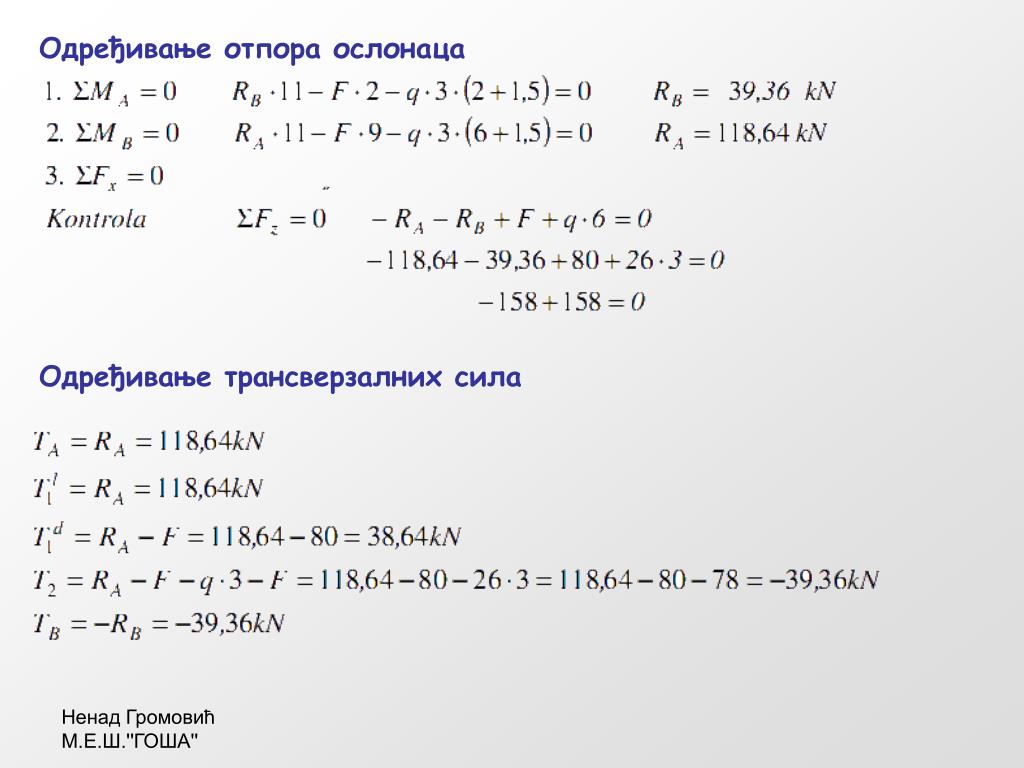

  15. Одређивање отпора ослонаца Одређивање трансверзалних сила

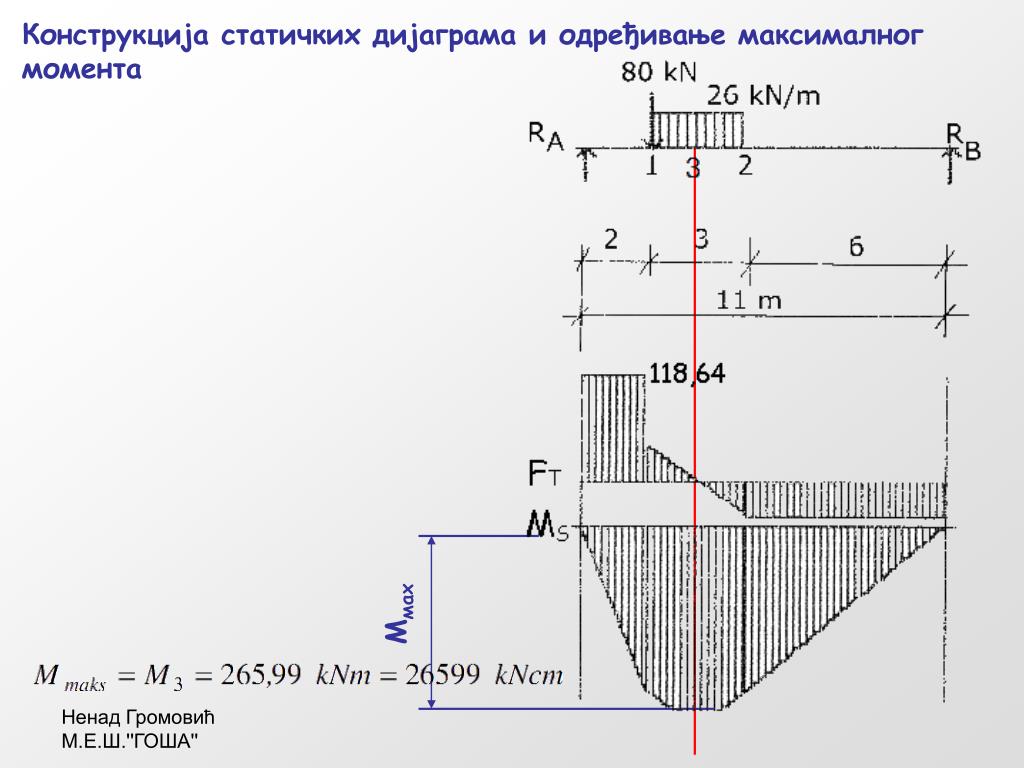

  16. Конструкција статичких дијаграма и одређивање максималног момента Ммах

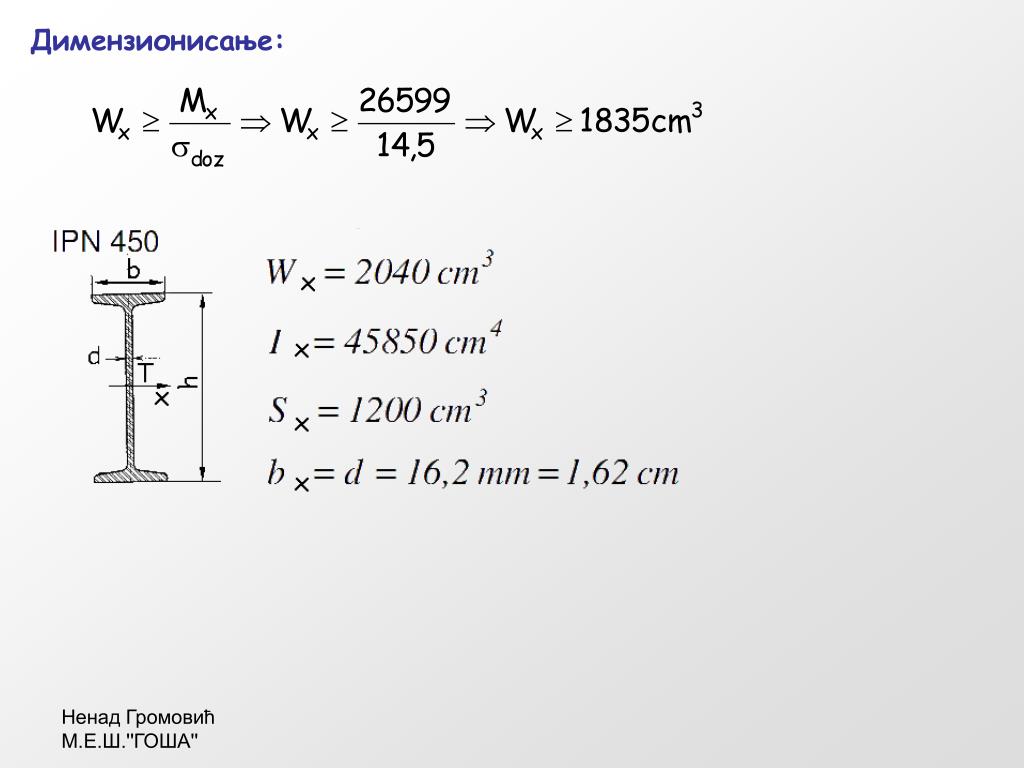

  17. Димензионисање:

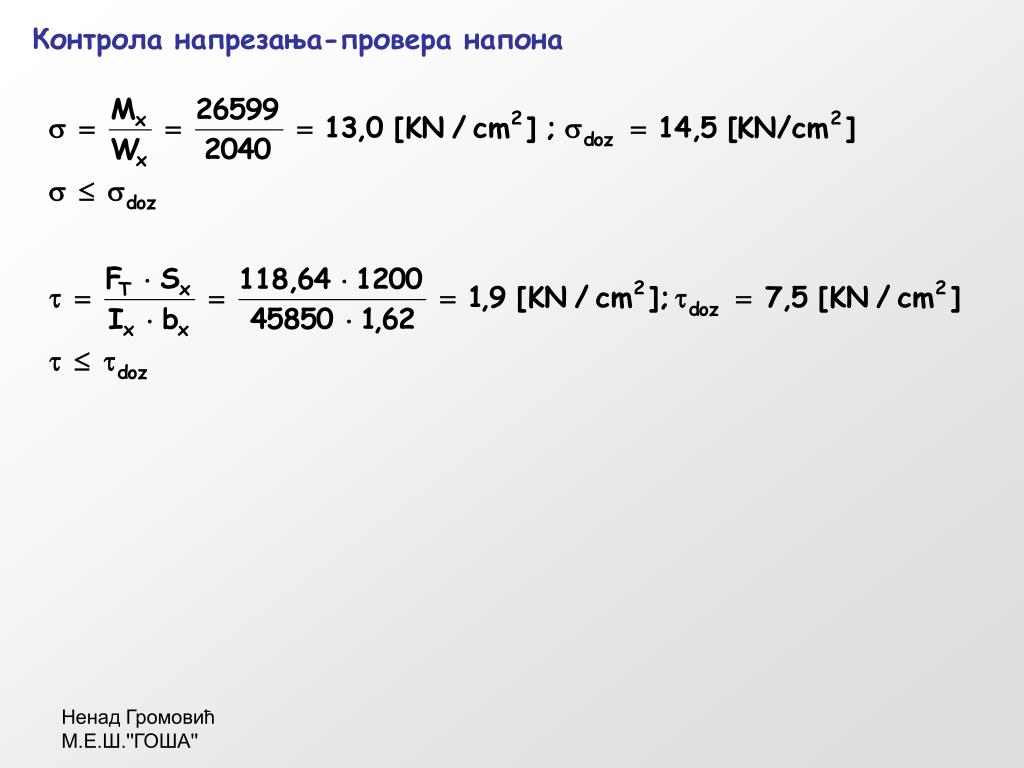

  18. Контрола напрезања-провера напона

  19. ХВАЛА ШТО СТЕ БИЛИ ОК! Презентација је доступна на: http://skolagosangromovic.wordpress.com/ и можете да користите и нашу групу на facebook-у
