Беспроводные технологии в корпоративных системах связи

1. Беспроводные технологии в корпоративных системах связи Партнёрский семинар компании «Транк» Тюмень 2007 г.

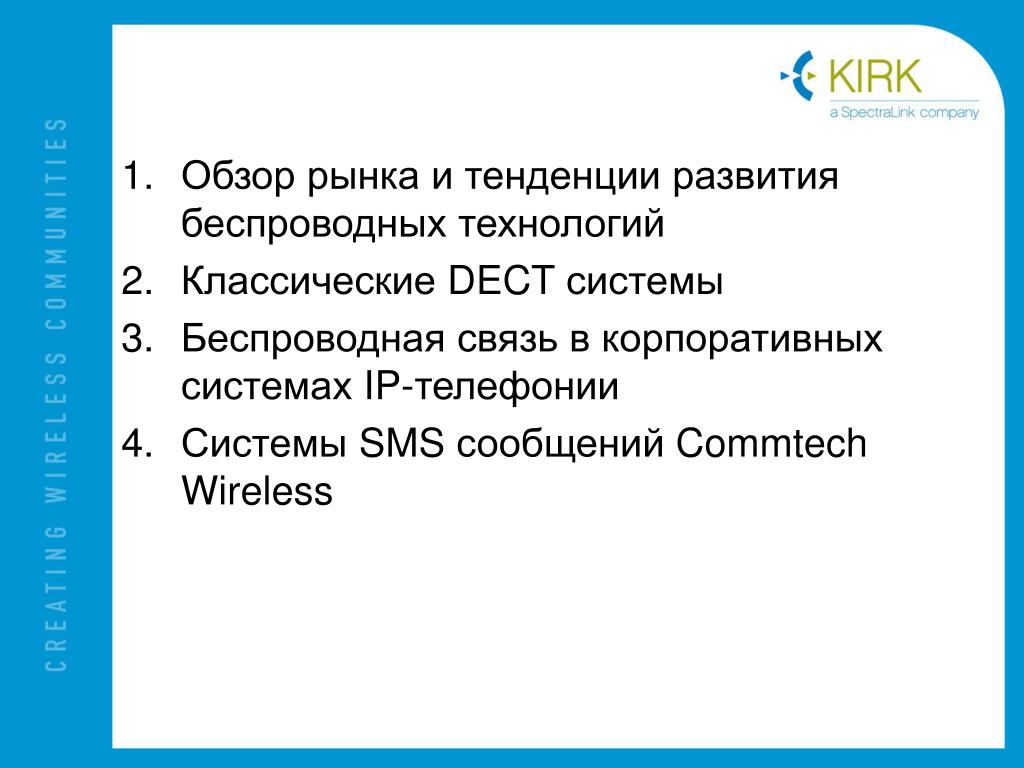

2. Обзор рынка и тенденции развития беспроводных технологий • Классические DECT системы • Беспроводная связь в корпоративных системах IP-телефонии • Системы SMS сообщений CommtechWireless

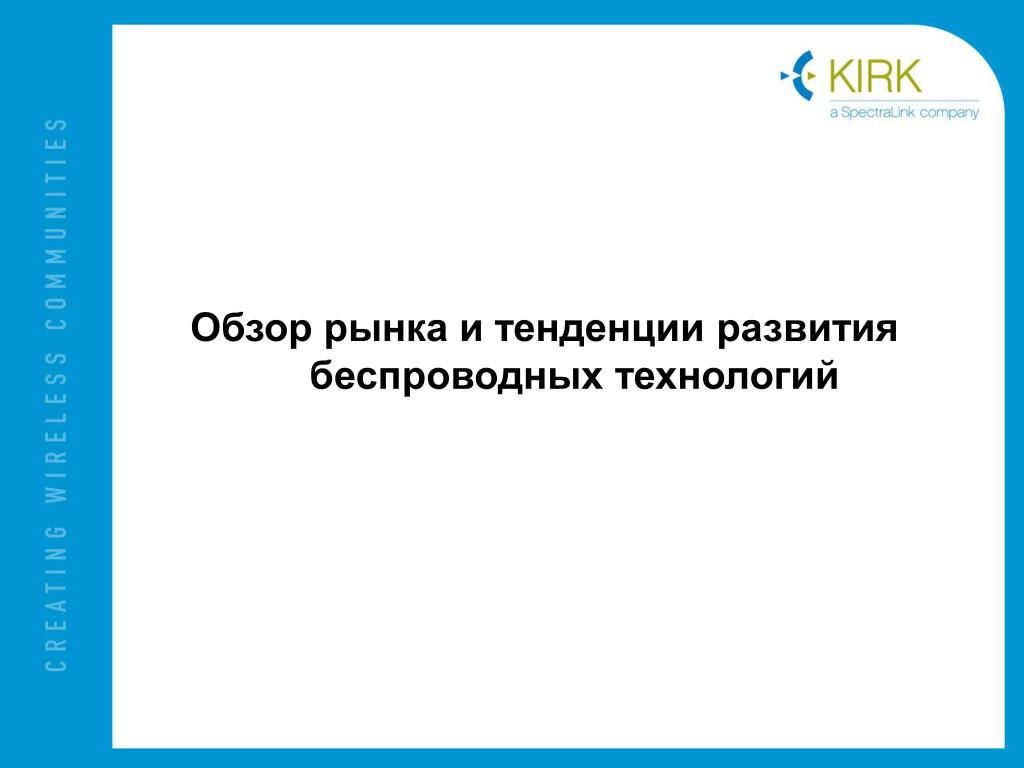

3. Обзор рынка и тенденции развития беспроводных технологий

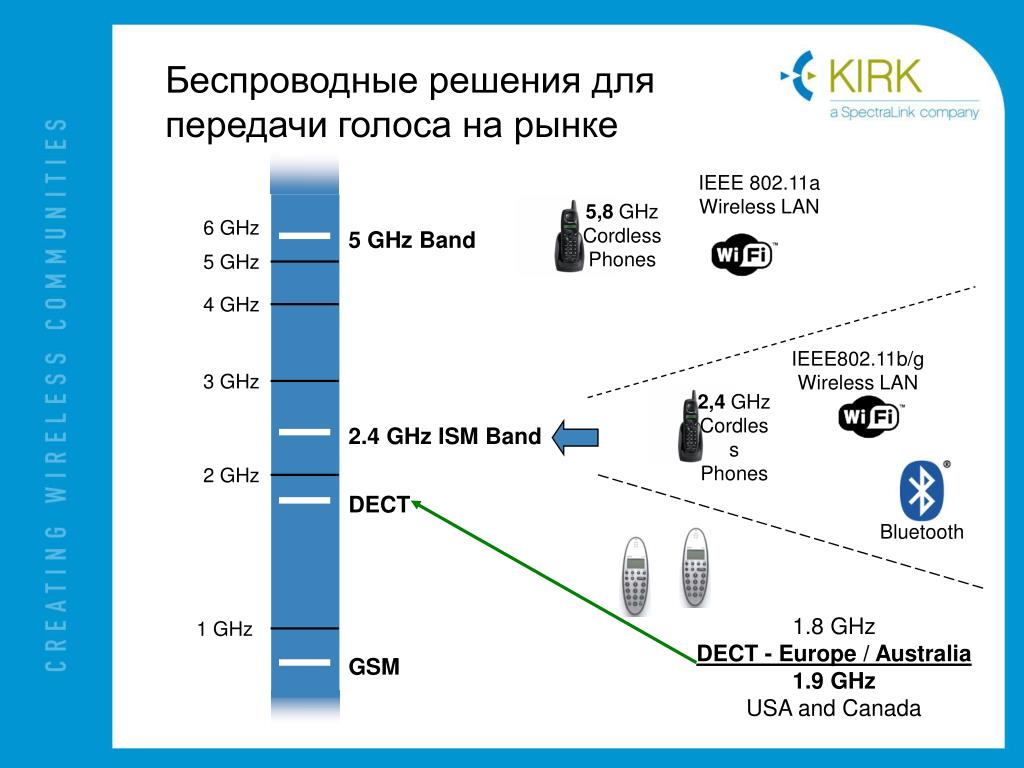

4. Беспроводные решениядля передачи голоса на рынке 6 GHz 5 GHz Band 5 GHz IEEE802.11b/g Wireless LAN 4 GHz 3 GHz 5,8 GHz Cordless Phones 2,4 GHz Cordless Phones 2.4 GHz ISM Band 2 GHz Bluetooth DECT 1 GHz GSM IEEE 802.11a Wireless LAN 1.8 GHz DECT - Europe / Australia 1.9 GHz USA and Canada

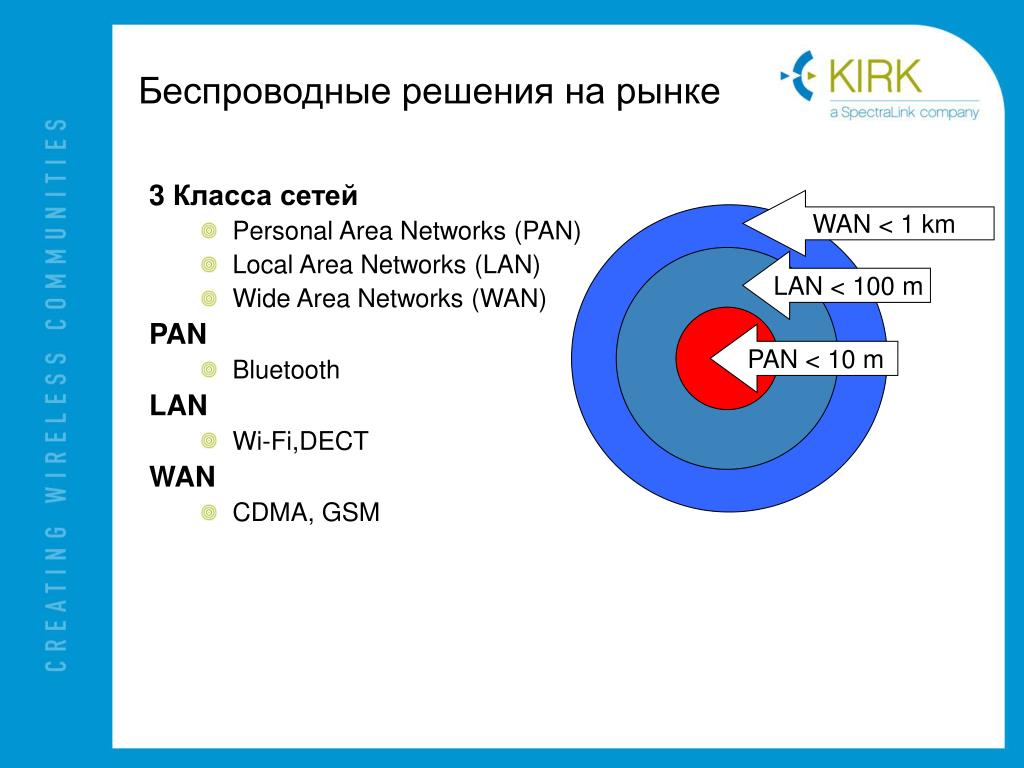

5. Беспроводные решения на рынке • 3 Класса сетей • Personal Area Networks (PAN) • Local Area Networks (LAN) • Wide Area Networks (WAN) • PAN • Bluetooth • LAN • Wi-Fi,DECT • WAN • CDMA, GSM WAN < 1 km LAN < 100 m PAN < 10 m

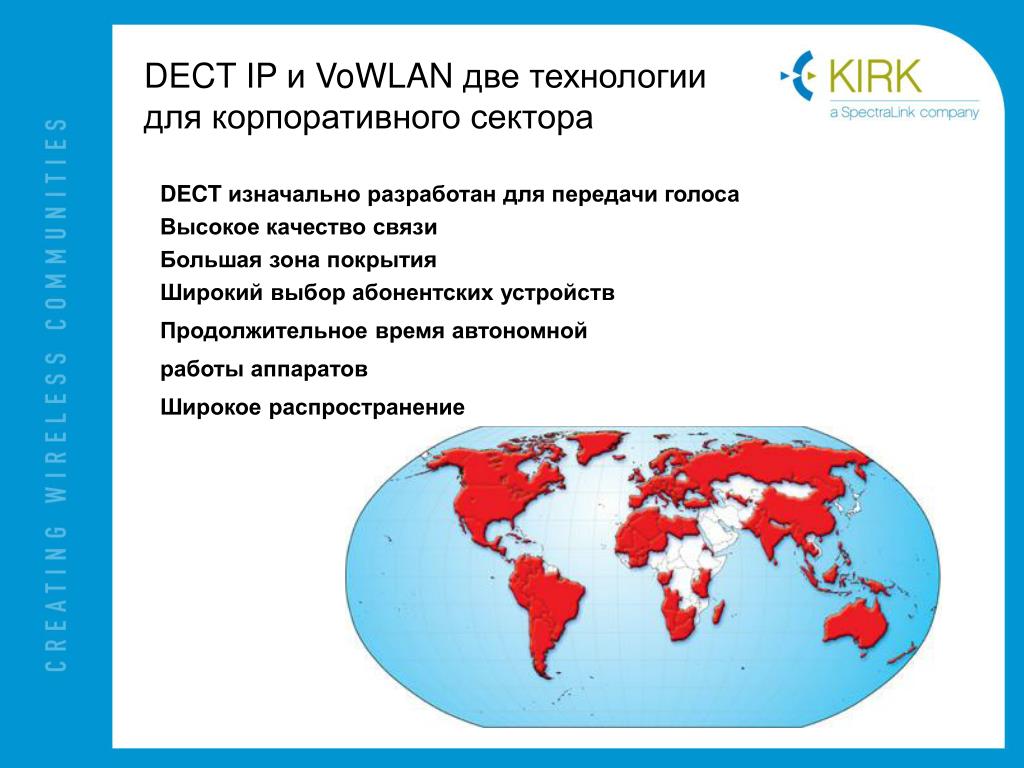

6. DECT IP и VoWLAN две технологии для корпоративного сектора DECT изначально разработан для передачи голоса Высокое качество связи Большая зона покрытия Широкий выбор абонентских устройств Продолжительное время автономной работы аппаратов Широкое распространение

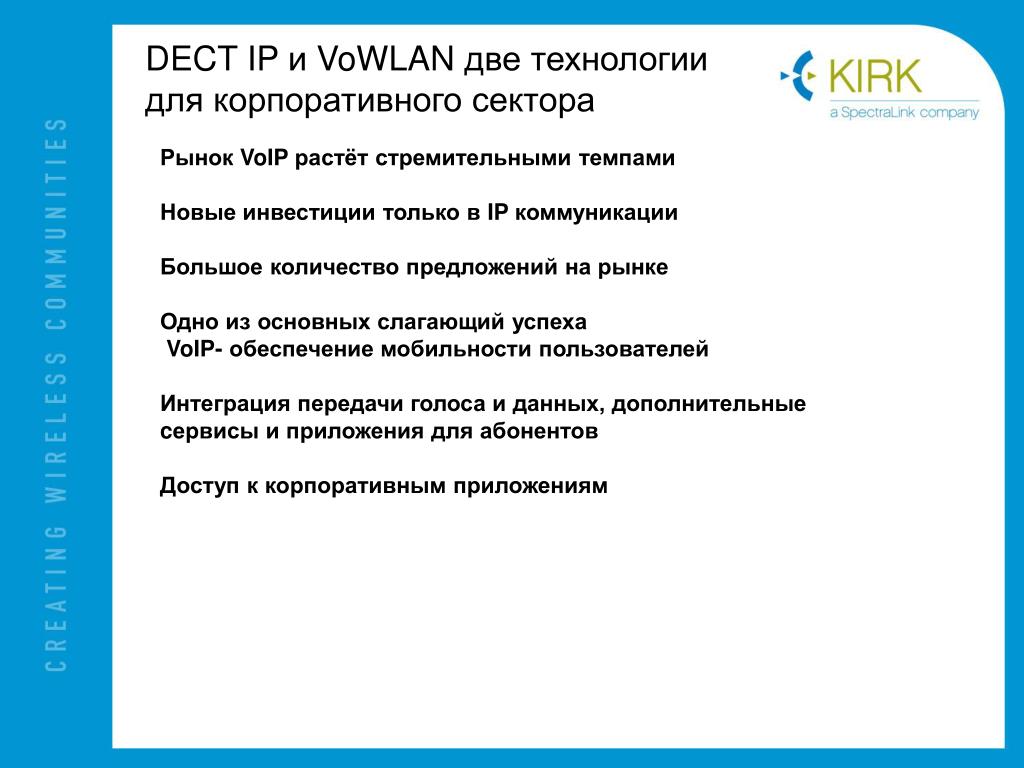

7. DECT IP и VoWLAN две технологии для корпоративного сектора Рынок VoIP растёт стремительными темпами Новые инвестиции только в IP коммуникации Большое количество предложений на рынке Одно из основных слагающий успеха VoIP-обеспечение мобильности пользователей Интеграция передачи голоса и данных, дополнительные cервисыи приложения для абонентов Доступ к корпоративным приложениям

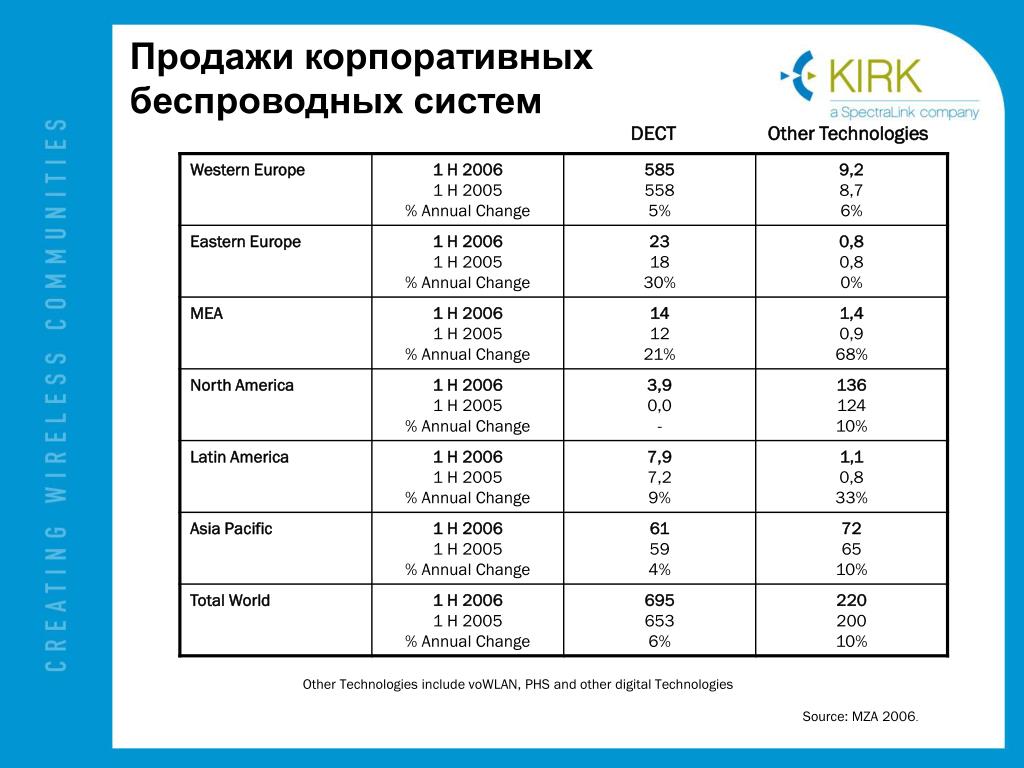

8. Продажи корпоративных беспроводных систем DECT Other Technologies Other Technologies include voWLAN, PHS and other digital Technologies Source: MZA 2006.

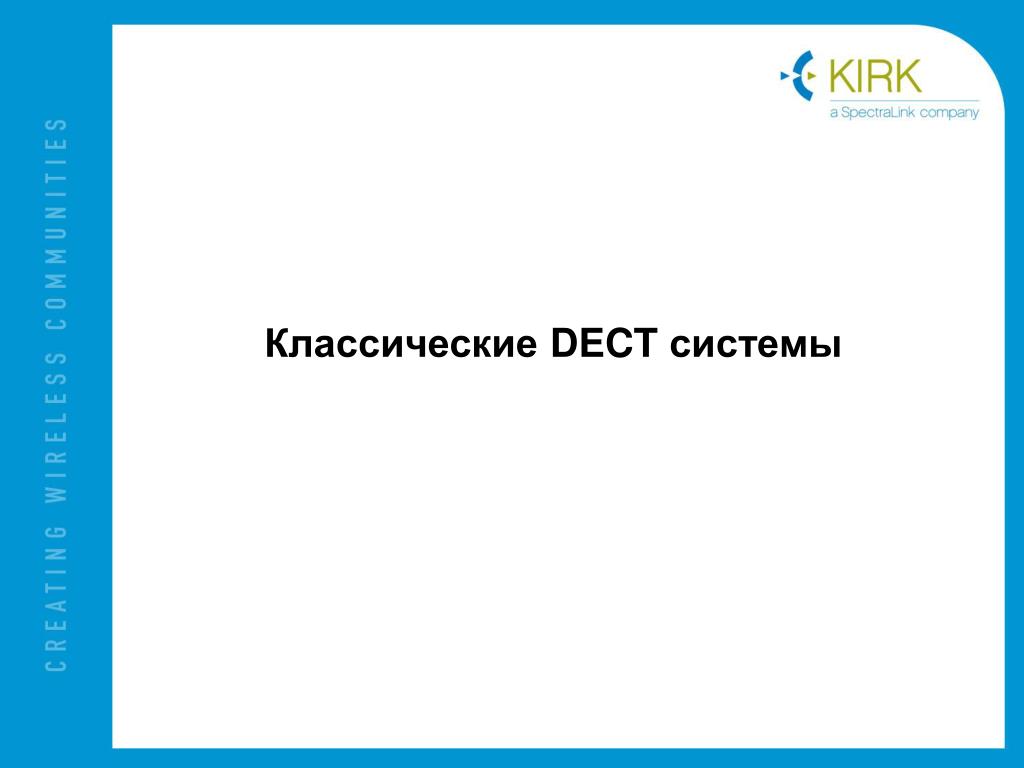

9. Классические DECT системы

10. Компания KIRK Telecom A/S(Дания) Год основания 1892 Профиль деятельности: беспроводные телекоммуникации для предприятий 100% беспроводные решения 94% продукции поставляется на экспорт Представительства в 40 странах мира 20% рынка DECT систем в Европе Разработка и производство ОЕМпродуктов (Nortel, Tadiran, Avaya, Telrad и др.)

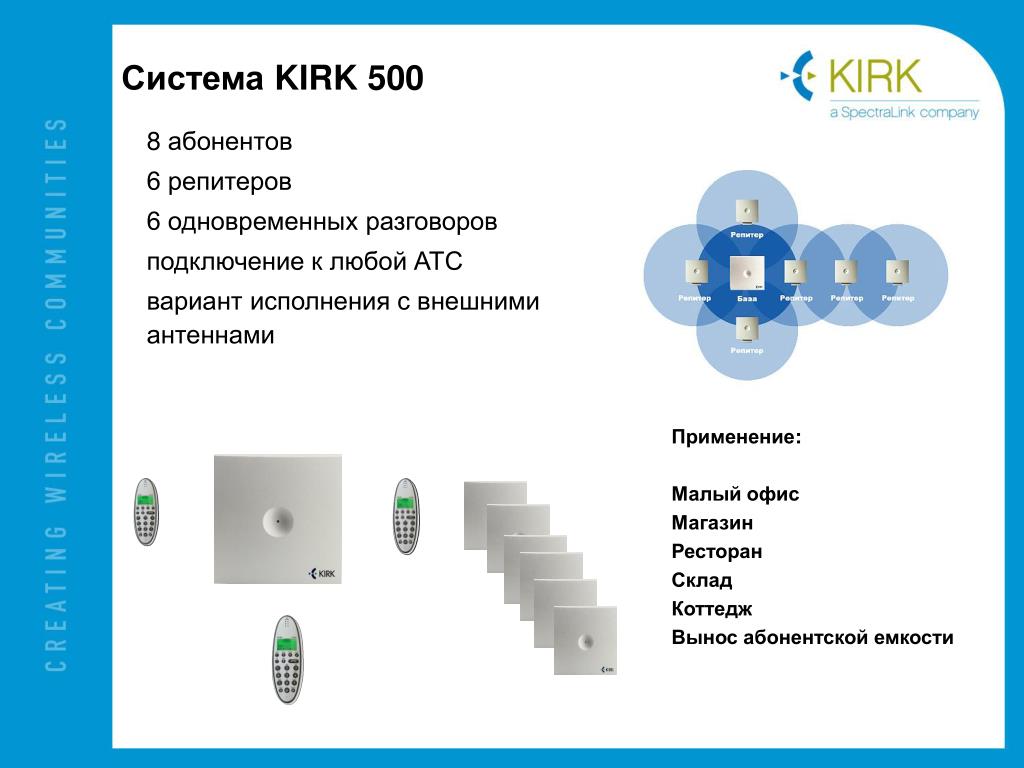

11. Система KIRK 500 8 абонентов 6 репитеров 6 одновременных разговоров подключение к любой АТС вариант исполнения с внешними антеннами Применение: Малый офис Магазин Ресторан Склад Коттедж Вынос абонентской емкости

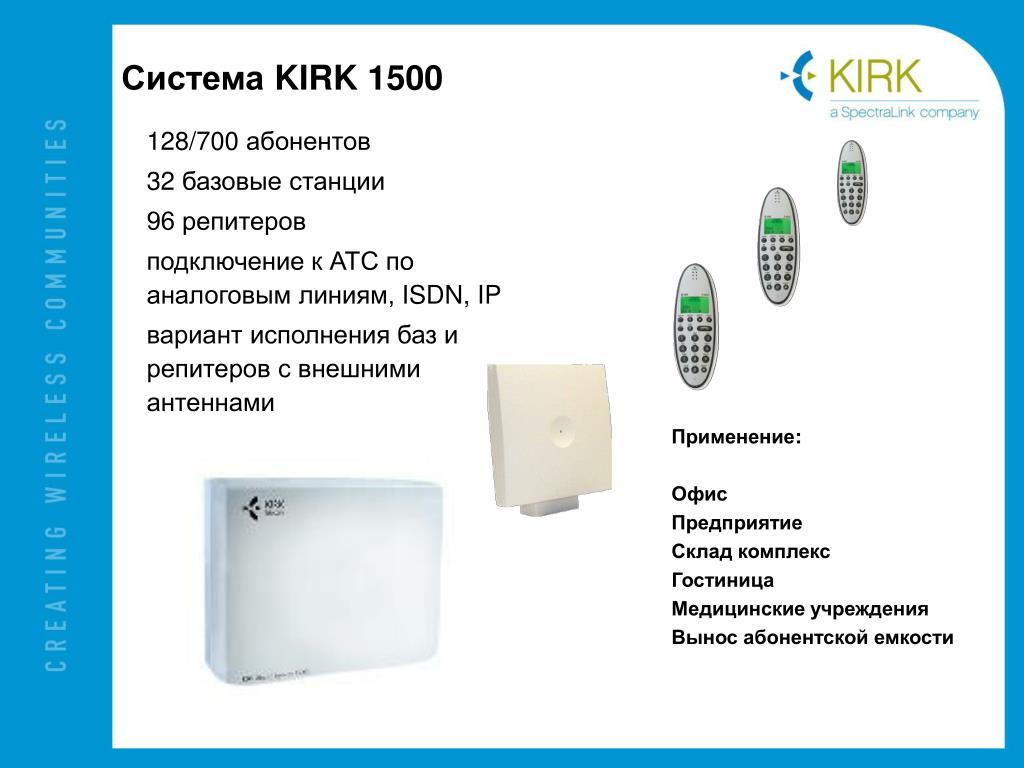

12. Система KIRK 1500 128/700абонентов 32 базовые станции 96 репитеров подключение к АТС по аналоговым линиям, ISDN, IP вариант исполнения баз и репитеров с внешними антеннами Применение: Офис Предприятие Склад комплекс Гостиница Медицинские учреждения Вынос абонентской емкости

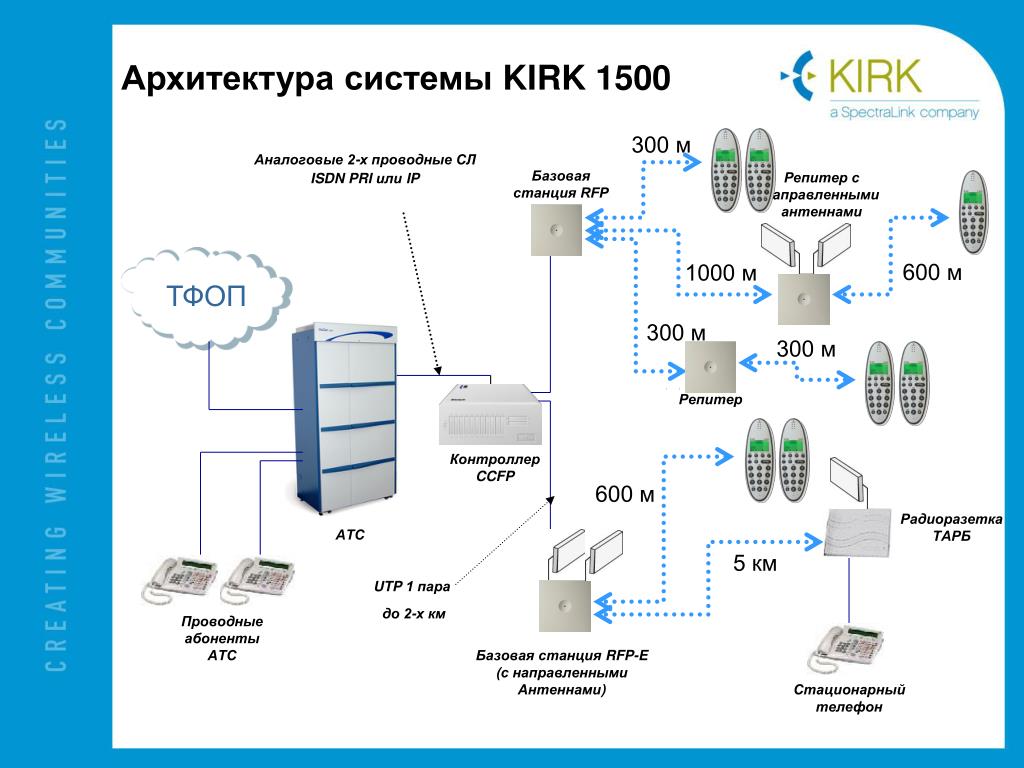

13. Архитектура системы KIRK 1500 300 м Аналоговые 2-х проводные СЛ ISDNPRI или IP Базовая станция RFP Репитер с направленными антеннами 1000 м 600 м ТФОП 300 м 300 м Репитер Контроллер CCFP 600 м Радиоразетка ТАРБ АТС 5 км UTP 1 пара до 2-х км Проводные абоненты АТС Базовая станция RFP-E (с направленными Антеннами) Стационарный телефон

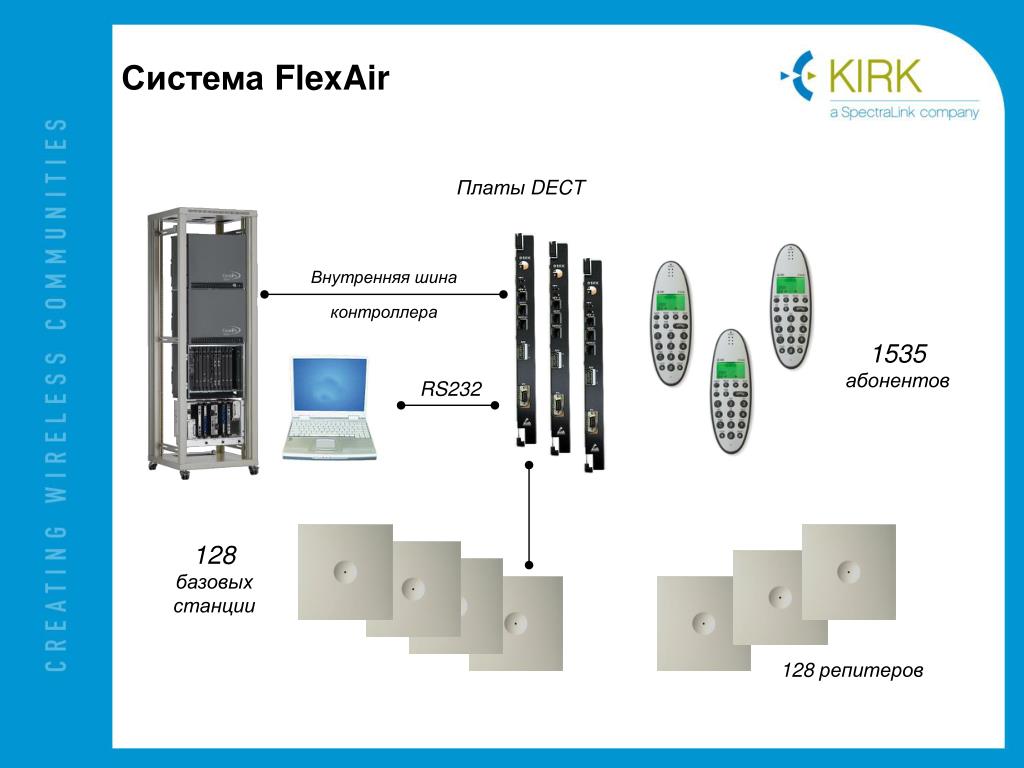

14. Система FlexAir Платы DECT Внутренняя шина контроллера 1535 абонентов RS232 128 базовых станции 128 репитеров

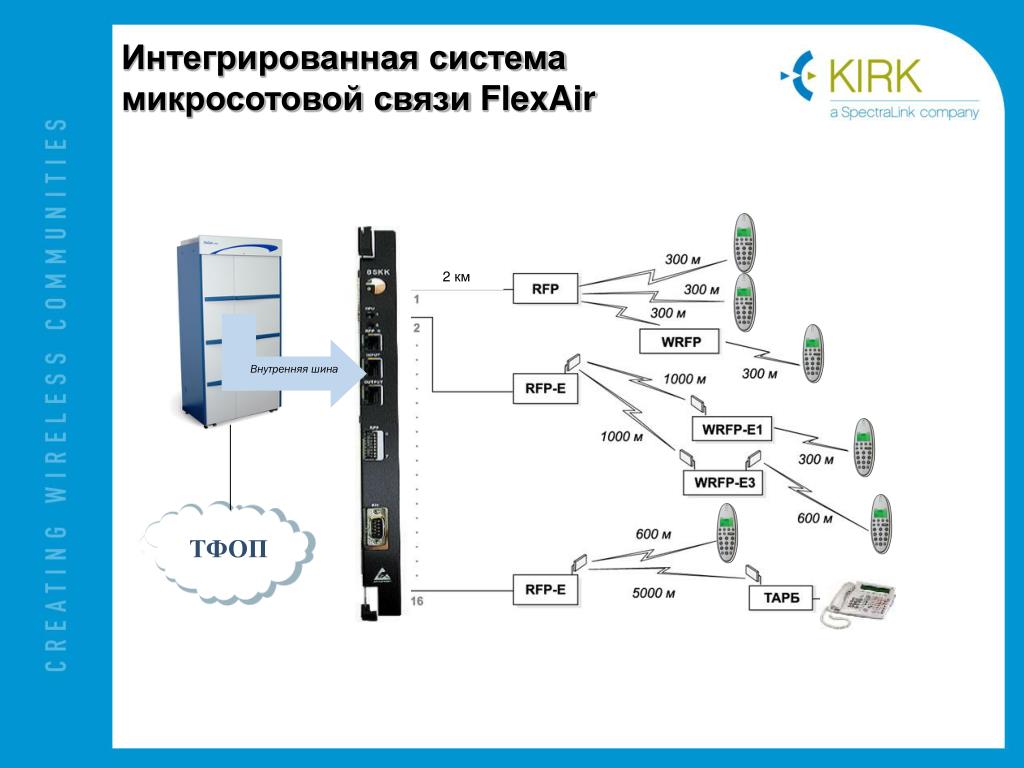

15. Внутренняя шина Интегрированная система микросотовой связи FlexAir 2 км ТФОП

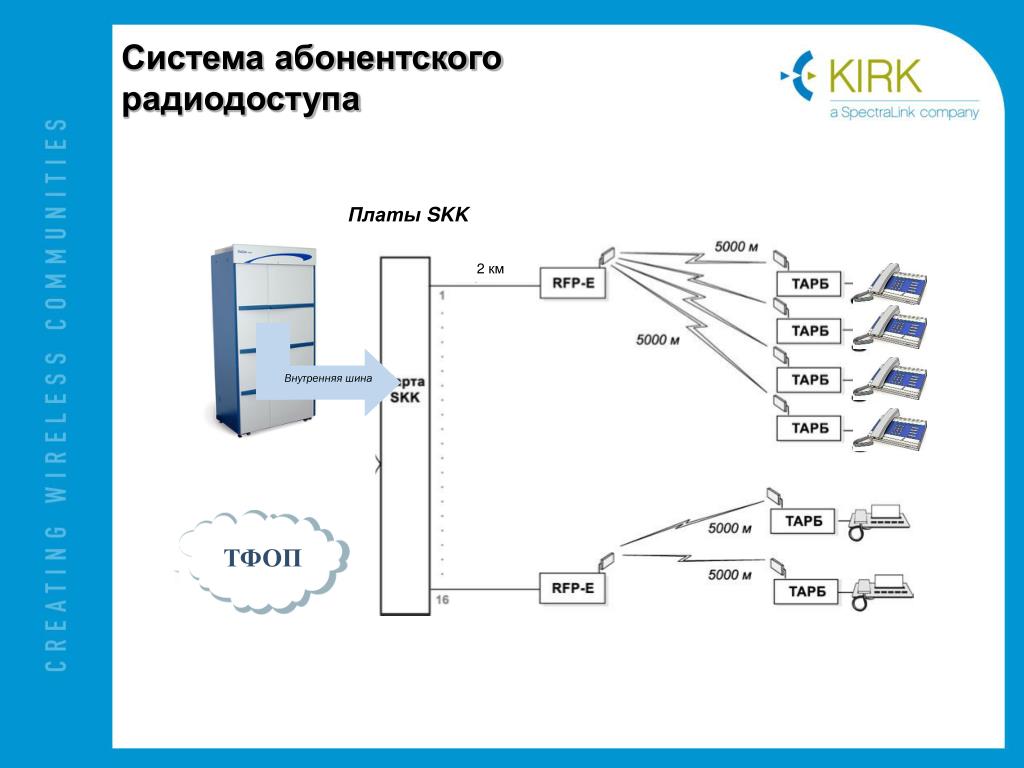

16. Внутренняя шина Система абонентского радиодоступа Платы SKK 2 км ТФОП

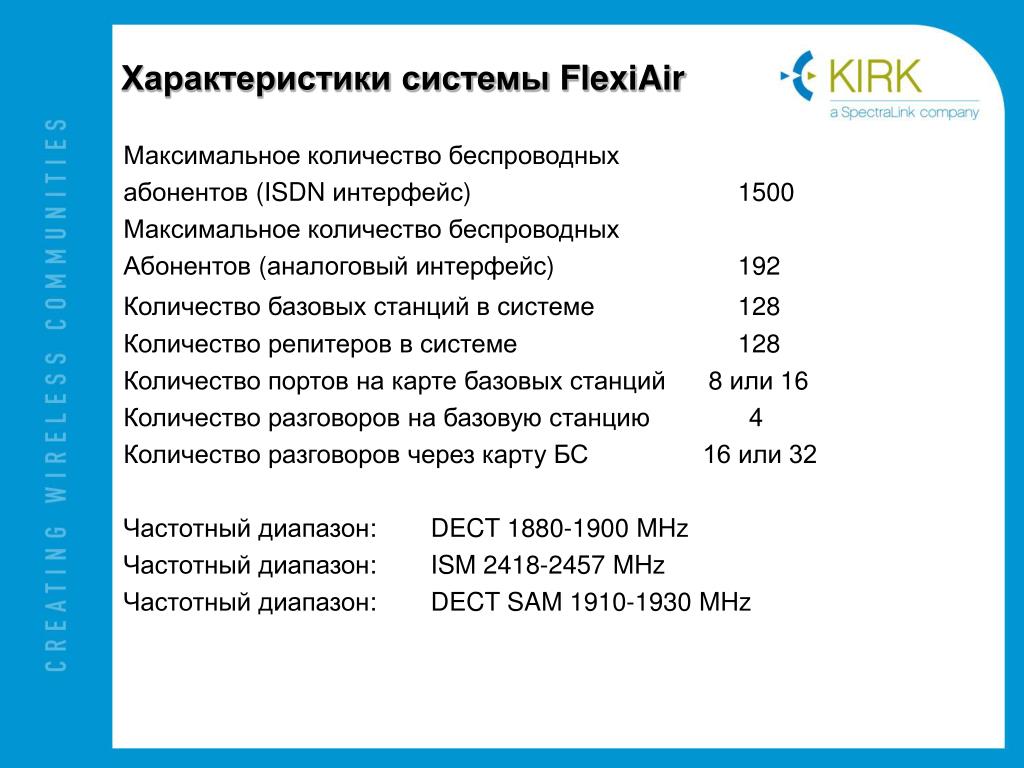

17. Характеристики системы FlexiAir • Максимальное количество беспроводных • абонентов (ISDN интерфейс) 1500 • Максимальное количество беспроводных • Абонентов (аналоговый интерфейс) 192 • Количество базовых станций в системе128 • Количество репитеров в системе 128 • Количество портов на карте базовых станций 8 или 16 • Количество разговоров на базовую станцию 4 • Количество разговоров через карту БС 16 или 32 • Частотный диапазон: DECT 1880-1900 MHz • Частотный диапазон: ISM 2418-2457 MHz • Частотный диапазон: DECT SAM 1910-1930 MHz

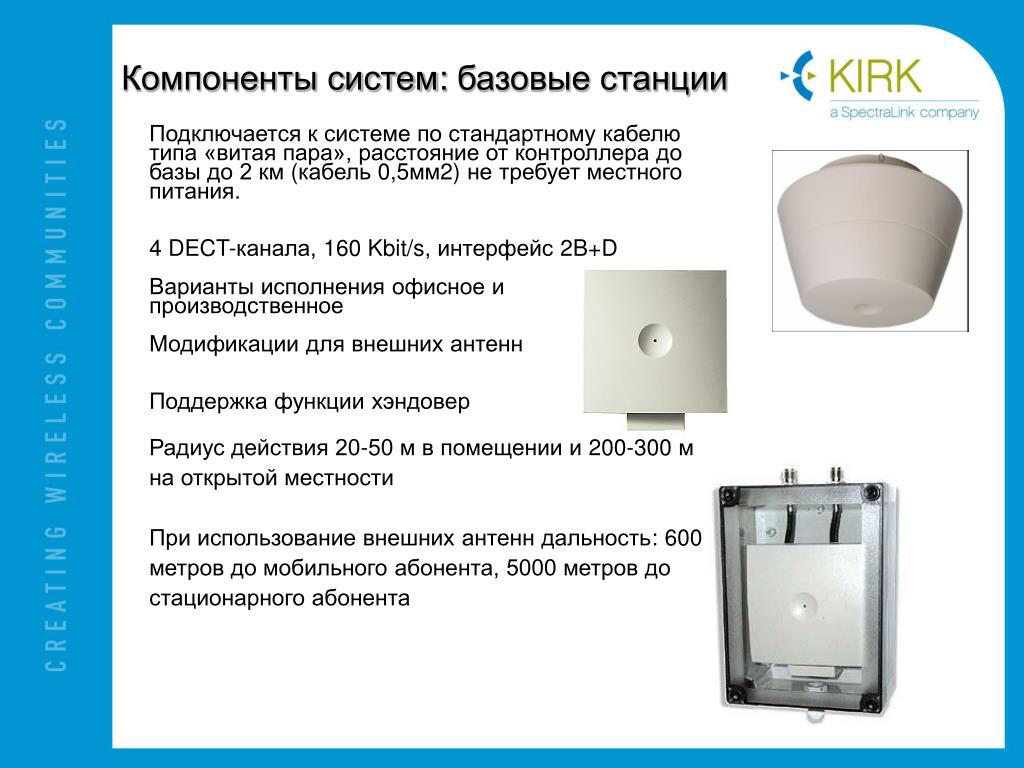

18. Компоненты систем: базовые станции Подключается к системе по стандартному кабелю типа «витая пара», расстояние от контроллера до базы до 2км (кабель 0,5мм2) не требует местного питания. 4 DECT-канала, 160 Kbit/s, интерфейс 2B+D Варианты исполнения офисное и производственное Модификации для внешних антенн Поддержка функции хэндовер Радиус действия 20-50 м в помещении и 200-300 м на открытой местности При использование внешних антенн дальность: 600 метров до мобильного абонента, 5000 метров до стационарного абонента

19. База Репитер Основная инсталляция Удаленный объект Компоненты систем: репитеры Базовая станция, подключенная к контроллеру CCFP Репитер, до 50% перекрытие зон 50% увеличение зоны базовой станции Зона 2 2-4 DECT-канала Зона 1 4 DECT-канала 1000 м

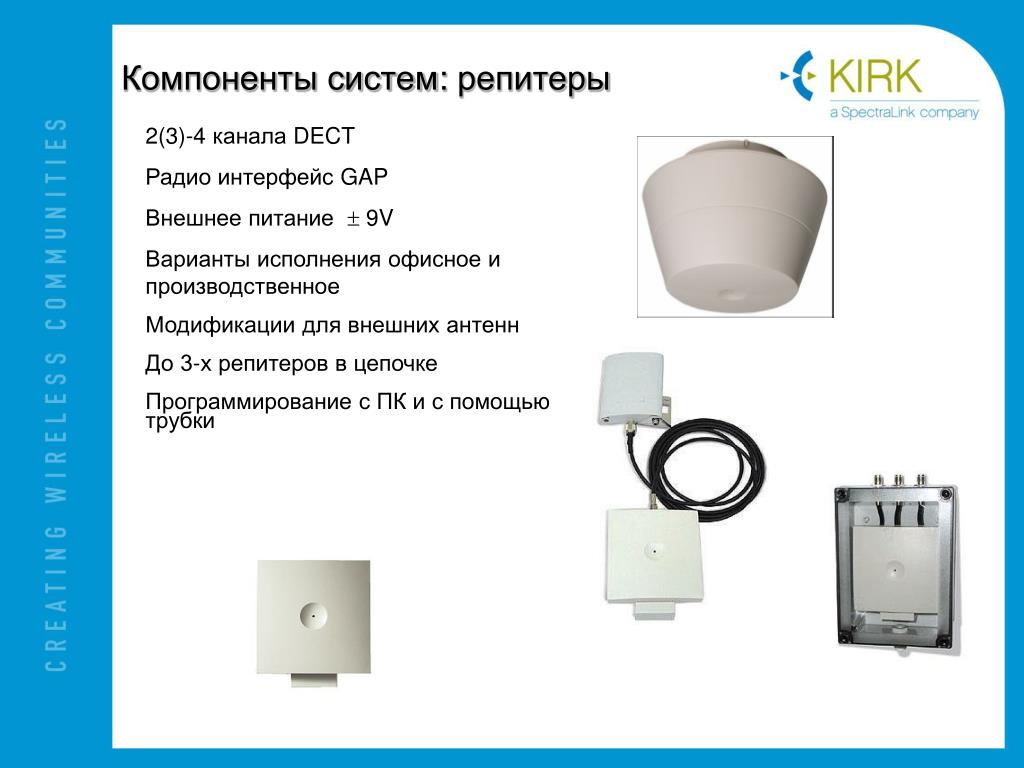

20. Компоненты систем: репитеры 2(3)-4 канала DECT Радио интерфейс GAP Внешнее питание  9V Варианты исполнения офисное и производственное Модификации для внешних антенн До 3-х репитеров в цепочке Программирование с ПК и с помощью трубки

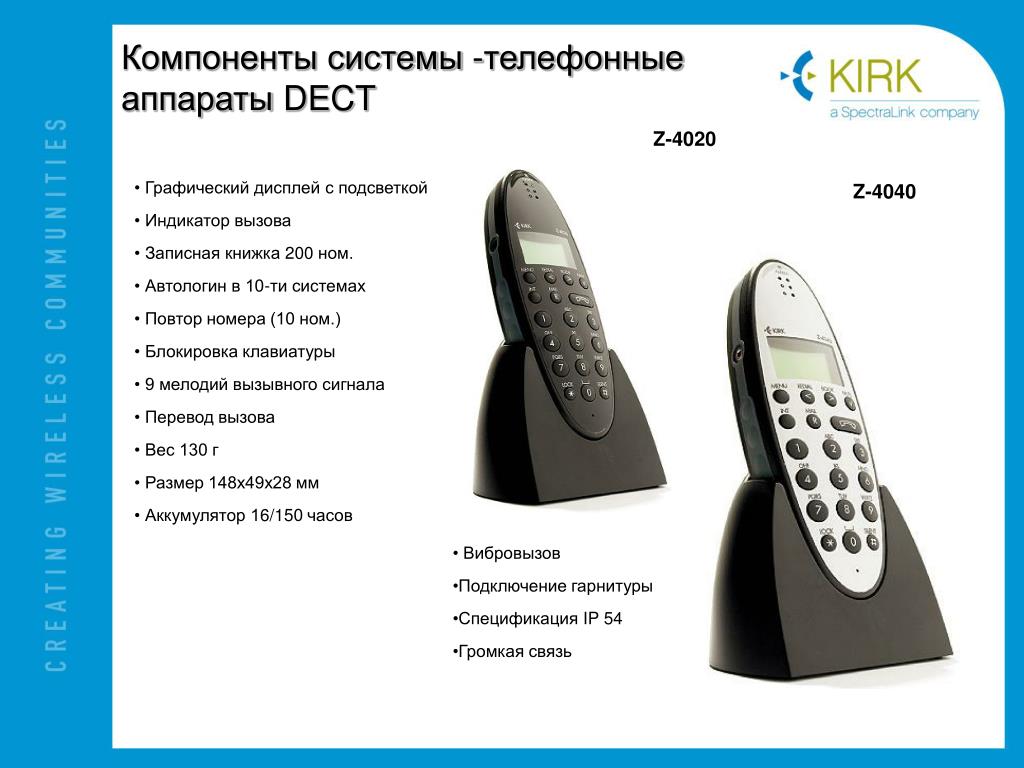

21. Компоненты системы -телефонные аппараты DECT Z-4020 • Графический дисплей с подсветкой • Индикатор вызова • Записная книжка 200 ном. • Автологин в 10-ти системах • Повтор номера (10 ном.) • Блокировка клавиатуры • 9 мелодий вызывного сигнала • Перевод вызова • Вес 130 г • Размер 148х49х28 мм • Аккумулятор 16/150 часов Z-4040 • Вибровызов • Подключение гарнитуры • Спецификация IP 54 • Громкая связь

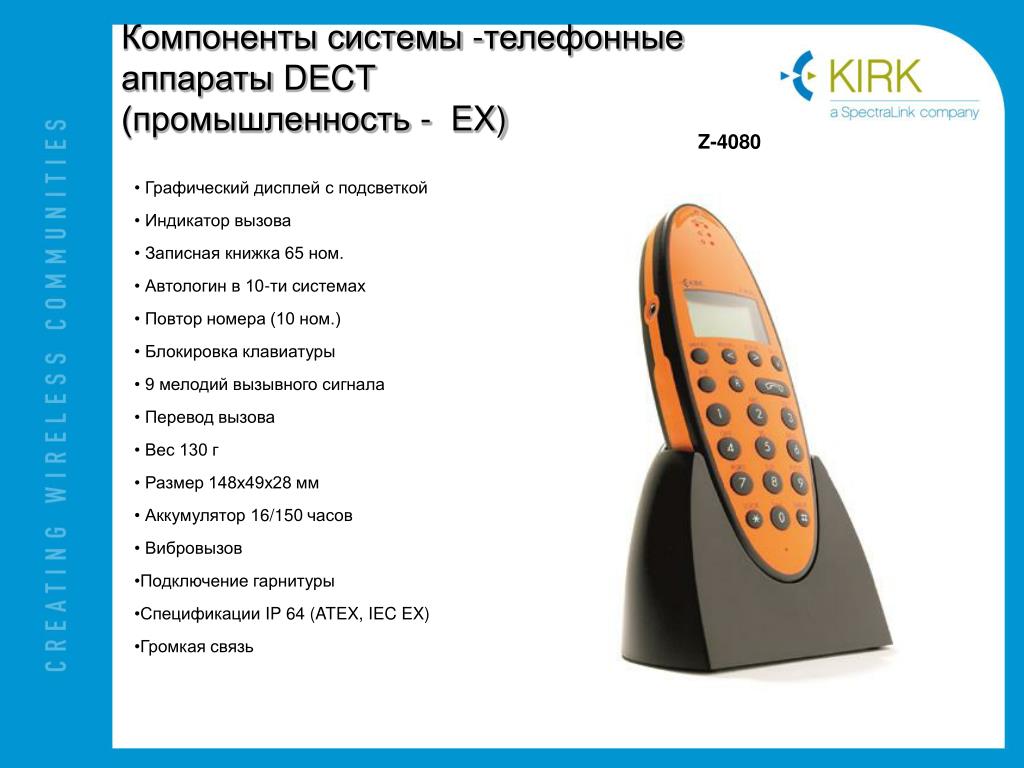

22. Компоненты системы -телефонные аппараты DECT(промышленность - EX) Z-4080 • Графический дисплей с подсветкой • Индикатор вызова • Записная книжка 65 ном. • Автологин в 10-ти системах • Повтор номера (10 ном.) • Блокировка клавиатуры • 9 мелодий вызывного сигнала • Перевод вызова • Вес 130 г • Размер 148х49х28 мм • Аккумулятор 16/150 часов • Вибровызов • Подключение гарнитуры • Спецификации IP 64 (ATEX, IEC EX) • Громкая связь

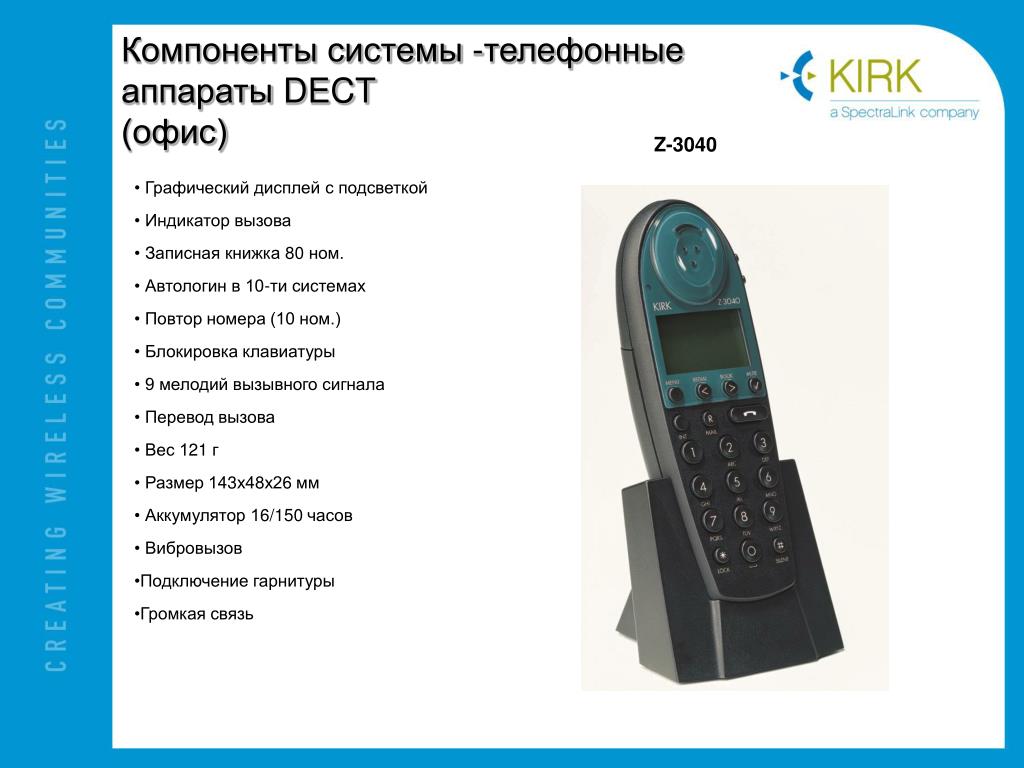

23. Компоненты системы -телефонные аппараты DECT(офис) Z-3040 • Графический дисплей с подсветкой • Индикатор вызова • Записная книжка 80 ном. • Автологин в 10-ти системах • Повтор номера (10 ном.) • Блокировка клавиатуры • 9 мелодий вызывного сигнала • Перевод вызова • Вес 121 г • Размер 143х48х26 мм • Аккумулятор 16/150 часов • Вибровызов • Подключение гарнитуры • Громкая связь

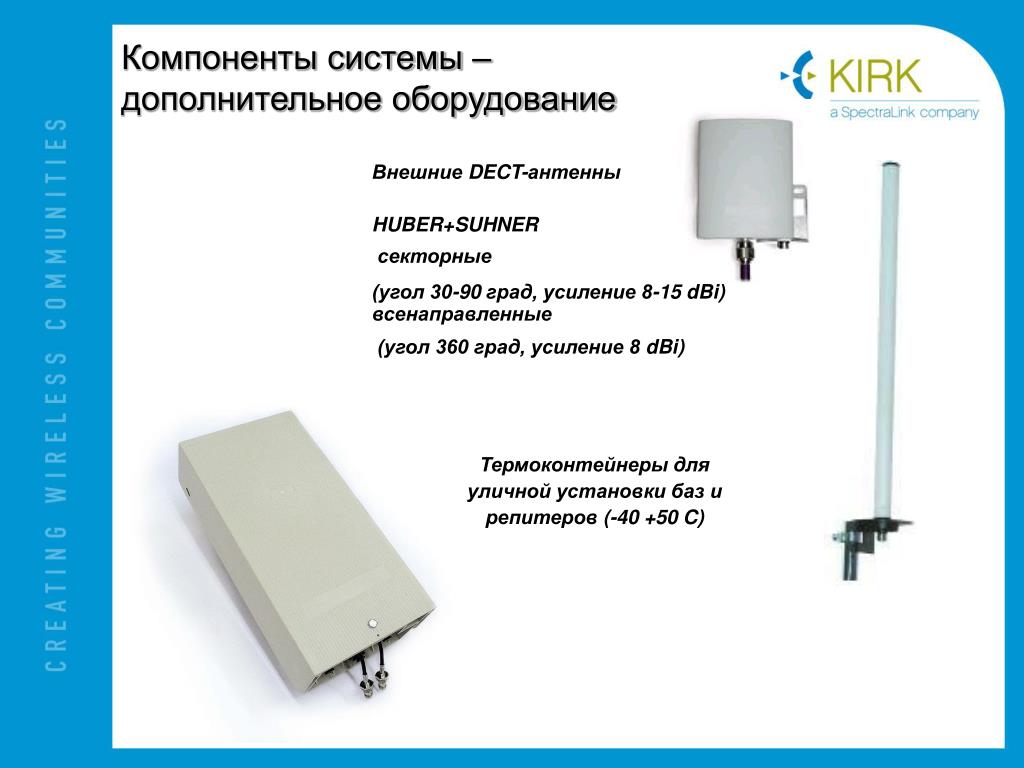

24. Компоненты системы –дополнительное оборудование Внешние DECT-антенны HUBER+SUHNER секторные (угол 30-90 град, усиление 8-15 dBi) всенаправленные (угол 360 град, усиление 8 dBi) Термоконтейнеры для уличной установки баз и репитеров (-40 +50 C)

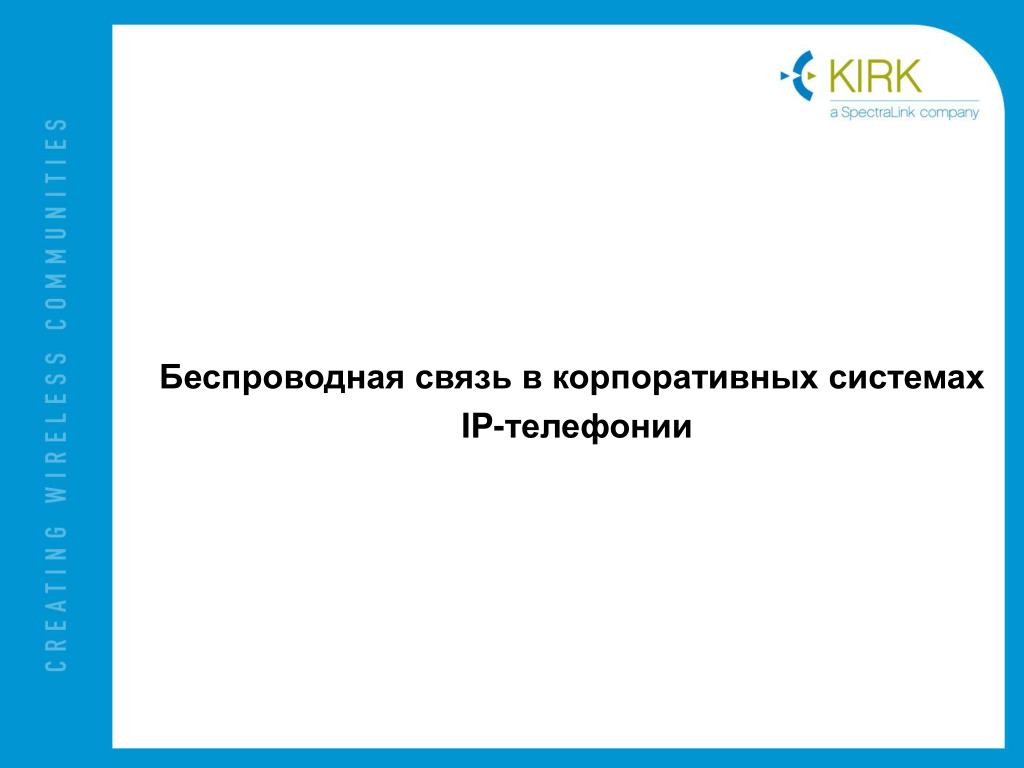

25. Беспроводная связь в корпоративных системах IP-телефонии

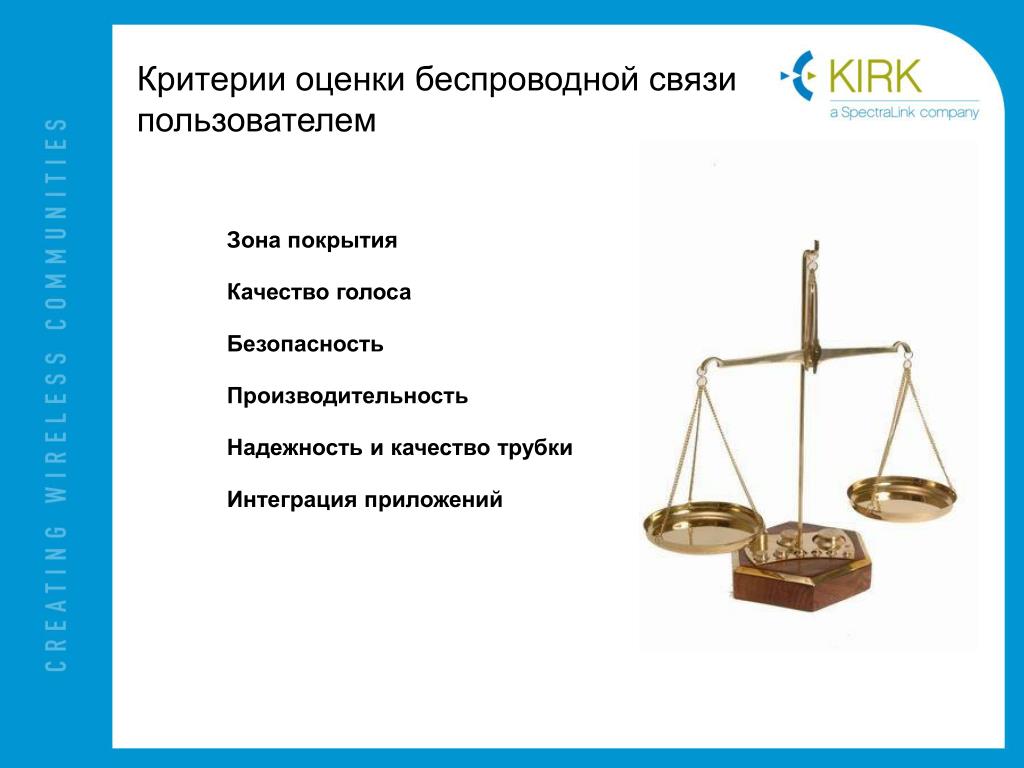

26. Критерии оценки беспроводной связи пользователем Зона покрытия Качество голоса Безопасность Производительность Надежность и качество трубки Интеграция приложений

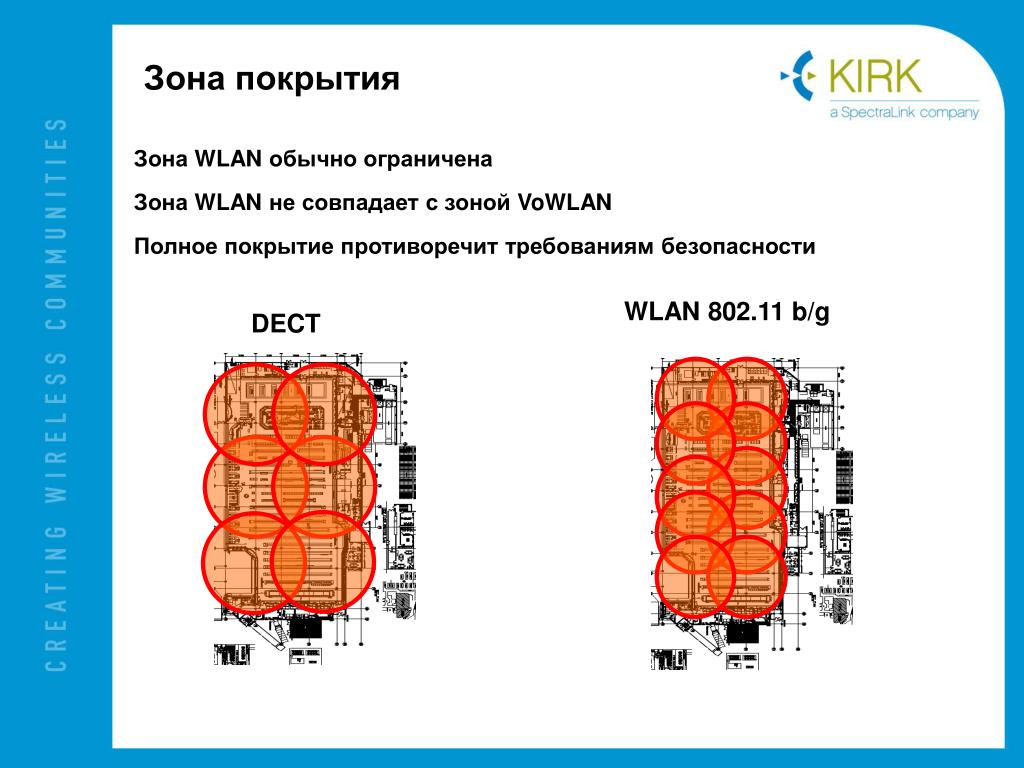

27. Зона покрытия WLAN 802.11 b/g DECT Зона WLAN обычно ограничена Зона WLAN не совпадает с зоной VoWLAN Полное покрытие противоречит требованиям безопасности

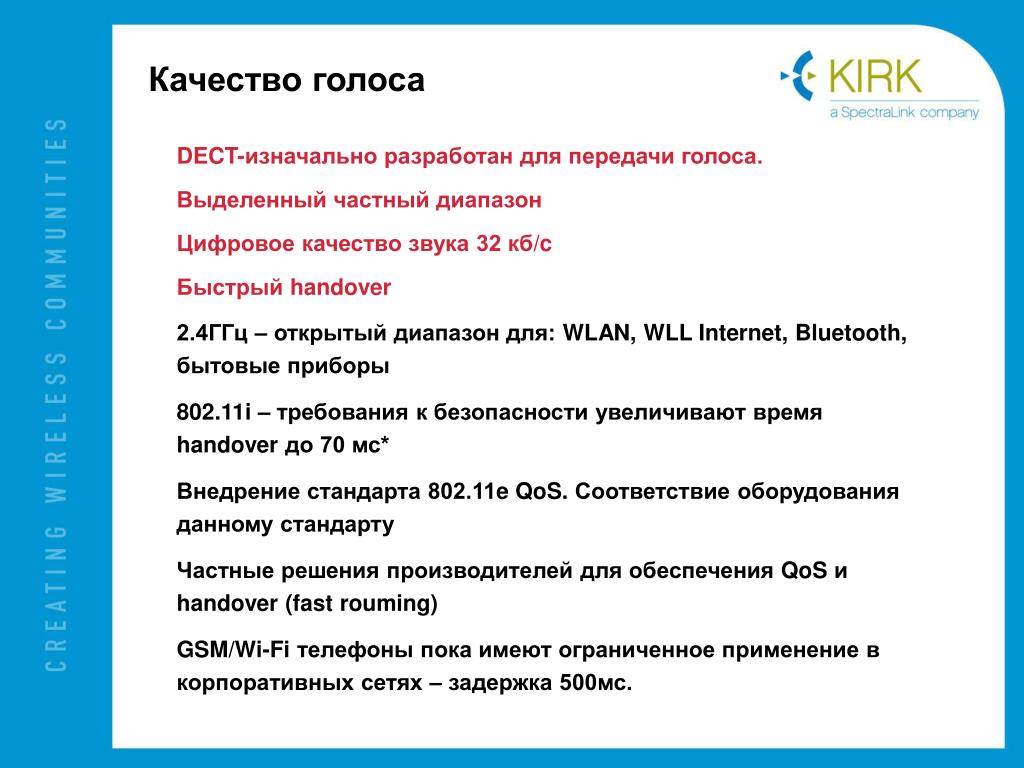

28. Качество голоса DECT-изначально разработан для передачи голоса. Выделенный частный диапазон Цифровое качество звука 32 кб/c Быстрый handover 2.4ГГц – открытый диапазон для: WLAN, WLL Internet, Bluetooth, бытовые приборы 802.11i – требования к безопасности увеличивают время handover до 70 мс* Внедрение стандарта 802.11eQoS. Соответствие оборудования данному стандарту Частные решения производителей для обеспечения QoS и handover (fast rouming) GSM/Wi-Fi телефоны пока имеют ограниченное применение в корпоративных сетях – задержка 500мс.

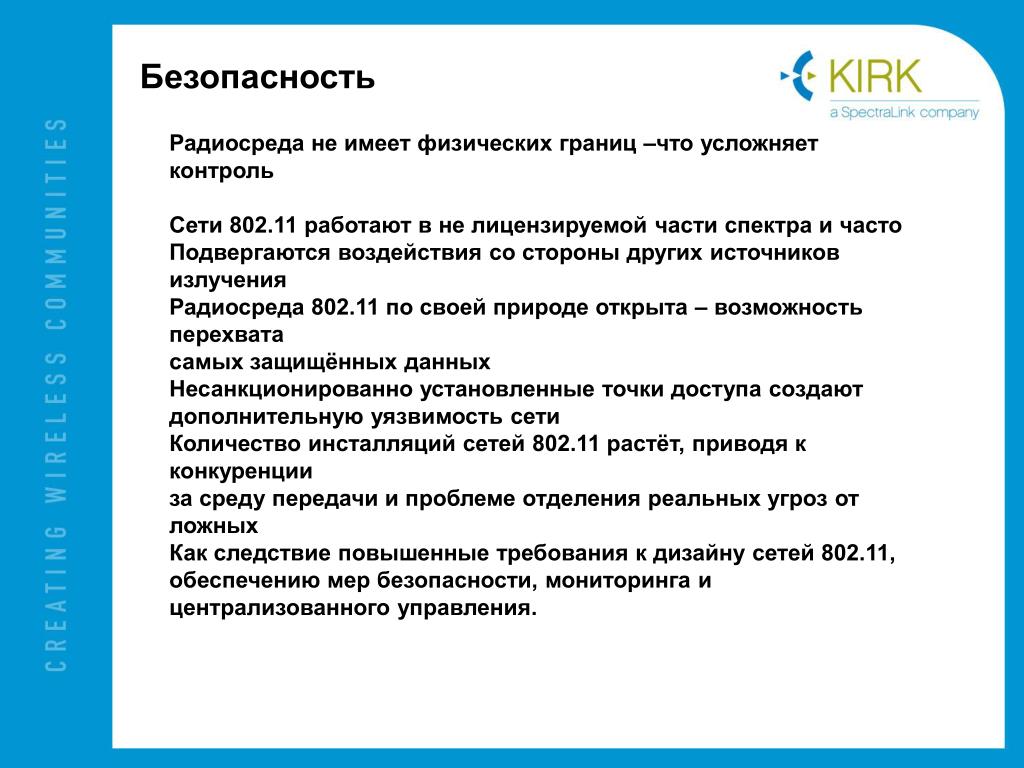

29. Безопасность Радиосреда не имеет физических границ –что усложняет контроль Сети 802.11 работают в не лицензируемой части спектра и часто Подвергаются воздействия со стороны других источников излучения Радиосреда 802.11 по своей природе открыта – возможность перехвата самых защищённых данных Несанкционированно установленные точки доступа создают дополнительную уязвимость сети Количество инсталляций сетей 802.11 растёт, приводя к конкуренции за среду передачи и проблеме отделения реальных угроз от ложных Как следствие повышенные требования к дизайну сетей 802.11, обеспечению мер безопасности, мониторинга и централизованного управления.

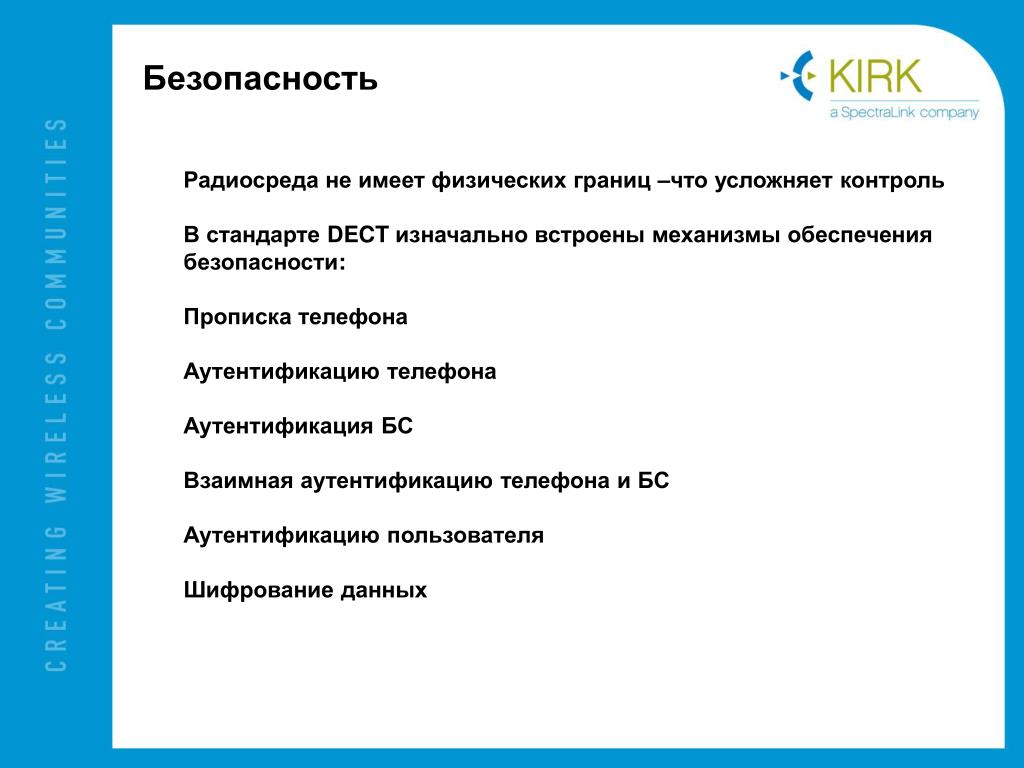

30. Безопасность Радиосреда не имеет физических границ –что усложняет контроль В стандарте DECT изначально встроены механизмы обеспечения безопасности: Прописка телефона Аутентификацию телефона Аутентификация БС Взаимная аутентификацию телефона и БС Аутентификацию пользователя Шифрование данных

31. Производительность DECT изначально разработан для передачи голоса Большое количество одновременных разговоров через базовуюстанцию:12 Большая плотность абонентов Быстрый handover Большое количество абонентов в инсталляции Телефон 802.11в понижает производительность работы точки доступа с 802.11g до 802.11b Количество одновременных разговоров через точку доступаограничено Обеспечение fast rouming и требований безопасности 802.11i увеличивает время handover

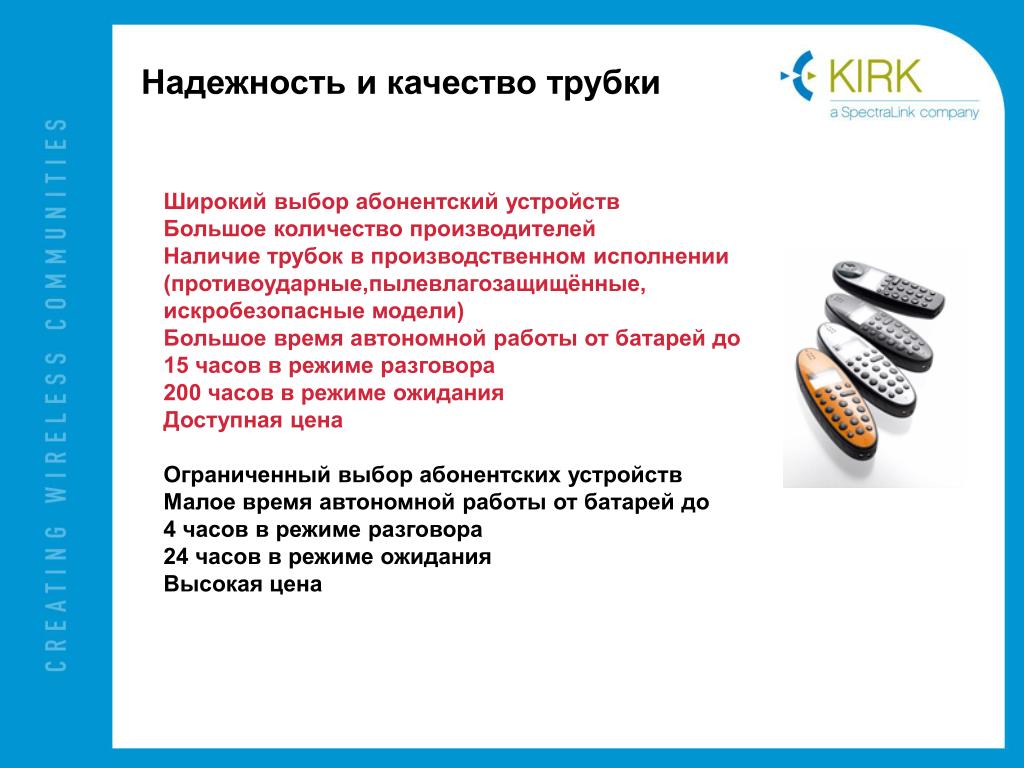

32. Надежность и качество трубки Широкий выбор абонентский устройств Большое количество производителей Наличие трубок в производственном исполнении (противоударные,пылевлагозащищённые, искробезопасные модели) Большое время автономной работы от батарей до 15 часов в режиме разговора 200 часов в режиме ожидания Доступная цена Ограниченный выбор абонентских устройств Малое время автономной работы от батарей до 4 часов в режимеразговора 24 часов в режиме ожидания Высокая цена

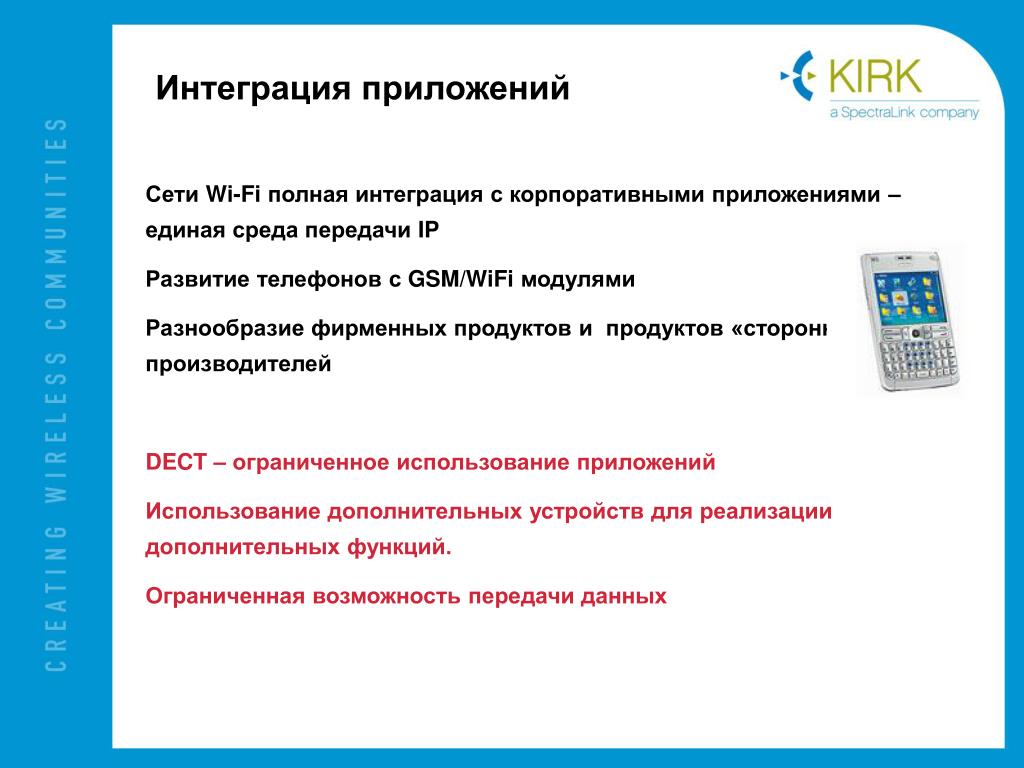

33. Интеграция приложений Сети Wi-Fi полная интеграция с корпоративными приложениями – единая среда передачи IP Развитие телефонов с GSM/WiFi модулями Разнообразие фирменных продуктов и продуктов «сторонних» производителей DECT – ограниченное использование приложений Использование дополнительных устройств для реализации дополнительных функций. Ограниченная возможность передачи данных

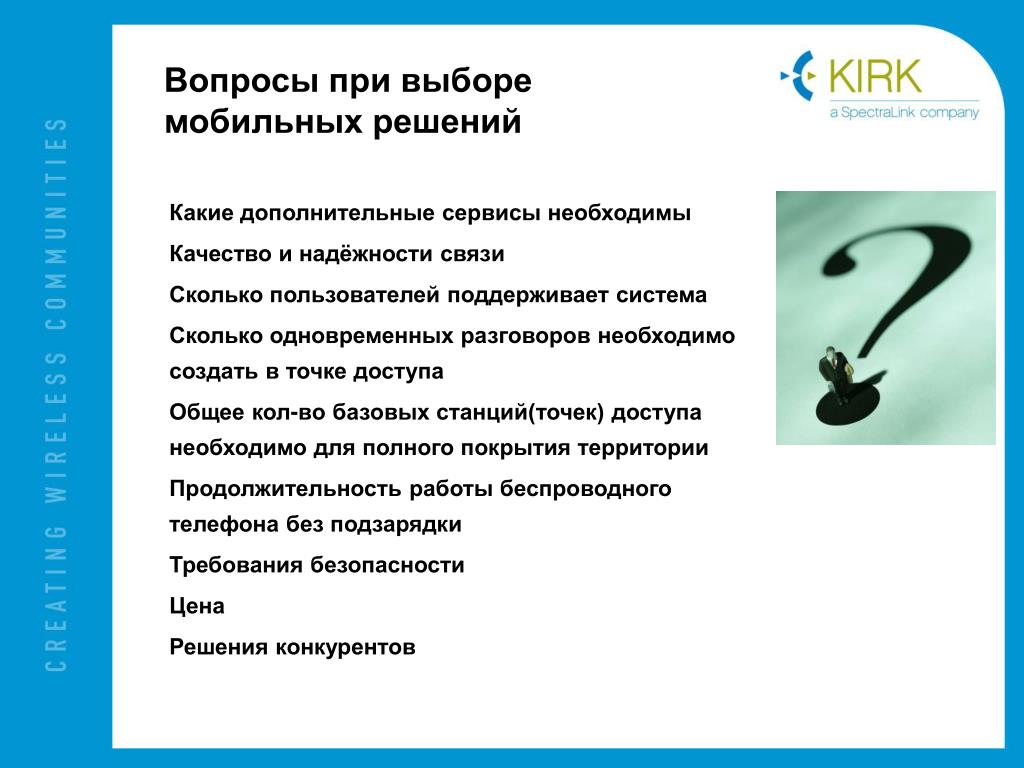

34. Вопросы при выборе мобильных решений Какие дополнительные сервисы необходимы Качество и надёжности связи Сколько пользователей поддерживает система Сколько одновременных разговоров необходимо создать в точке доступа Общее кол-во базовых станций(точек) доступа необходимо для полного покрытия территории Продолжительность работы беспроводного телефона без подзарядки Требования безопасности Цена Решения конкурентов

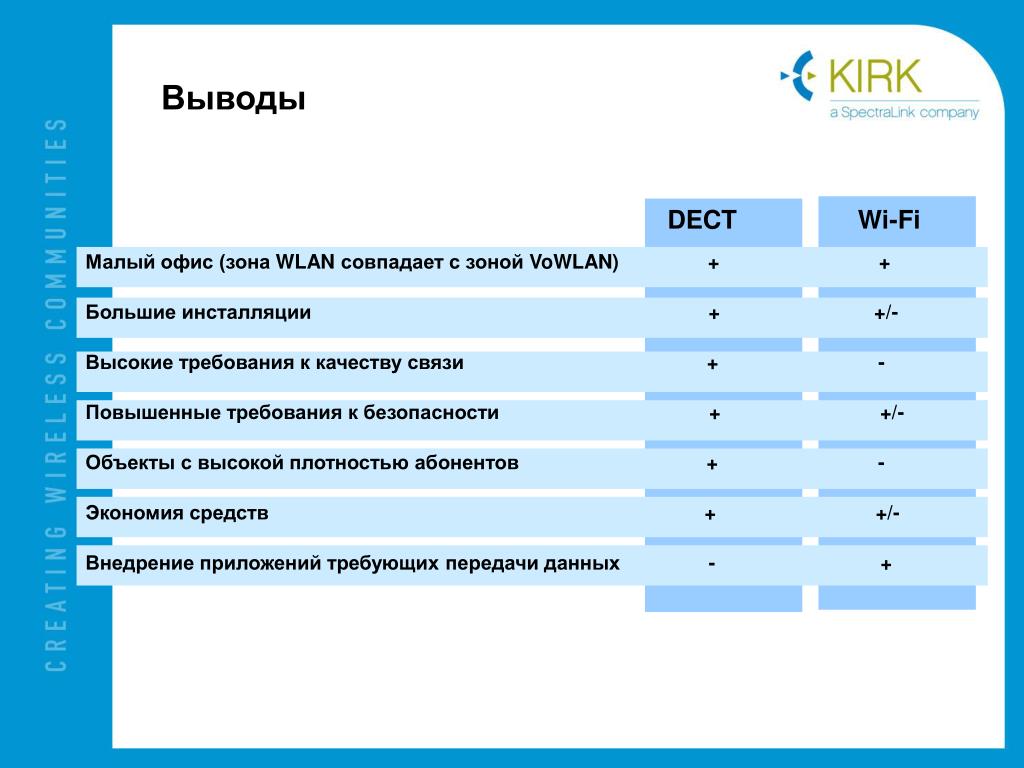

35. Выводы DECT Wi-Fi Малый офис (зона WLAN совпадает с зоной VoWLAN) + + Большие инсталляции + +/- Высокие требования к качеству связи + - Повышенные требования к безопасности + +/- Объекты с высокой плотностью абонентов + - Экономия средств + +/- Внедрение приложений требующих передачи данных - +

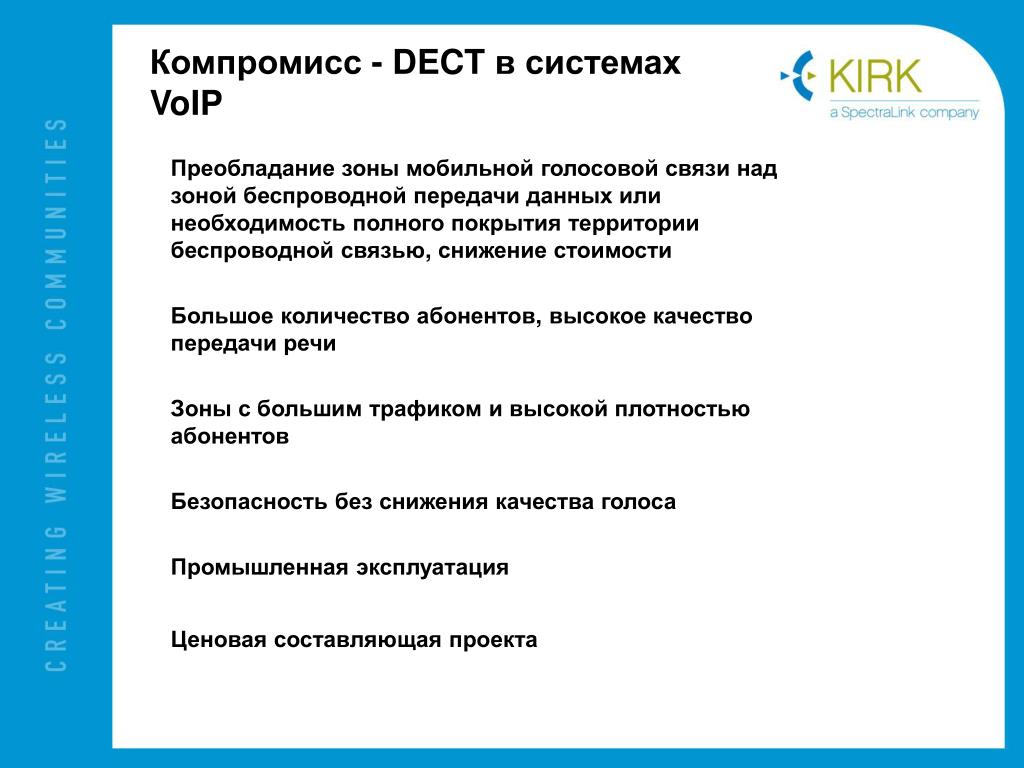

36. Компромисс - DECT в системах VoIP Преобладание зоны мобильной голосовой связи над зоной беспроводной передачи данных или необходимость полного покрытия территории беспроводной связью, снижение стоимости Большое количество абонентов, высокое качество передачи речи Зоны с большим трафиком и высокой плотностью абонентов Безопасность без снижения качества голоса Промышленная эксплуатация Ценовая составляющая проекта

37. Почему DECT системы KIRK IP 1. Уникальный продукт предназначенный для использования в сетях связи на построенных на базе Cisco Call Manager (использование протокола SCCP), SIP и H.323 2. Полное использование каналов базовой станции для передачи голоса 3. Большая дальность действия, меньшее перекрытие зон(меньшее кол-во баз) 4. Широкий выбор абонентский устройств и промышленная эксплуатация 5. Время работы от батарей (16 часов в режиме разговора, 150 часов в режиме ожидания) 6. Ценовая составляющая проекта 7. Конкурентное решение совместного использования систем KIRK и VoIP

38. Описание систем KIRKIP и основных компонентов

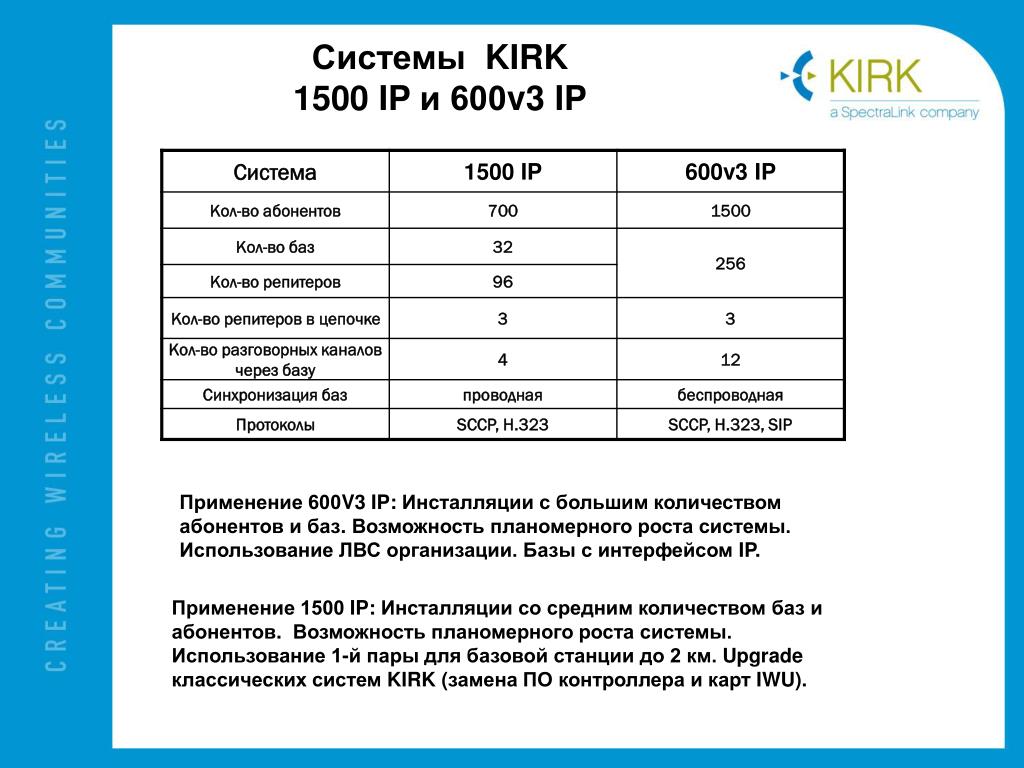

39. Системы KIRK 1500 IP и 600v3 IP Применение 600V3 IP: Инсталляции с большим количеством абонентов и баз. Возможность планомерного роста системы. Использование ЛВС организации.Базы с интерфейсом IP. Применение 1500 IP: Инсталляции со средним количеством баз и абонентов. Возможность планомерного роста системы. Использование 1-й пары для базовой станции до 2 км. Upgrade классических систем KIRK (замена ПО контроллера и карт IWU).

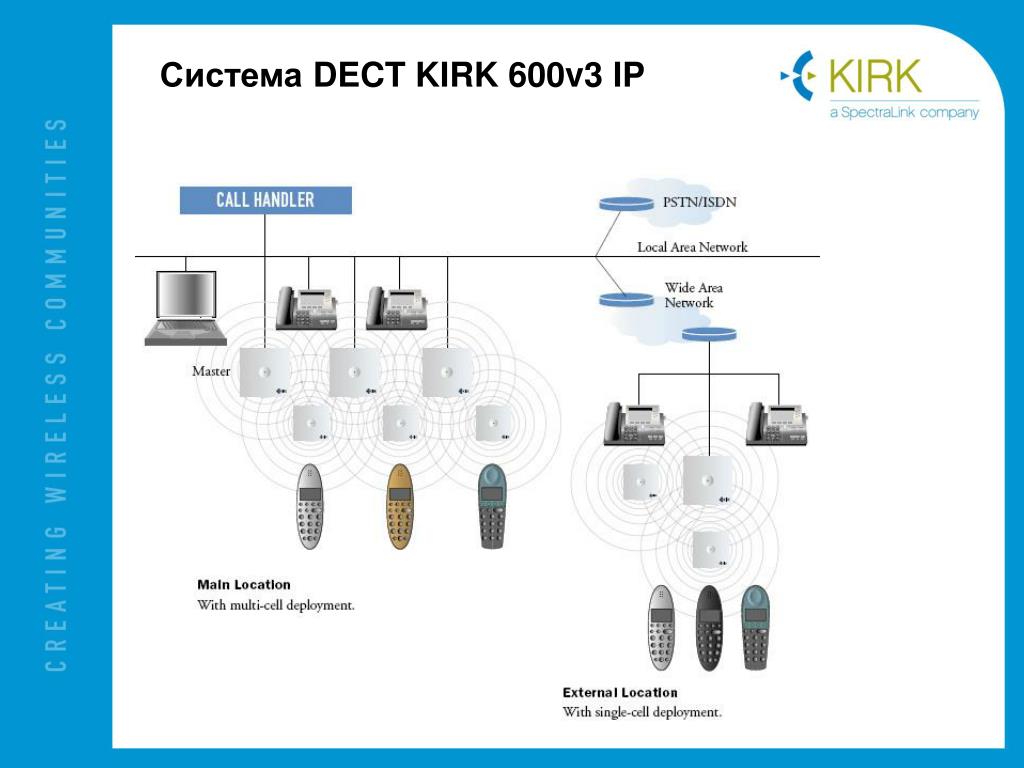

40. Система DECT KIRK 600v3 IP

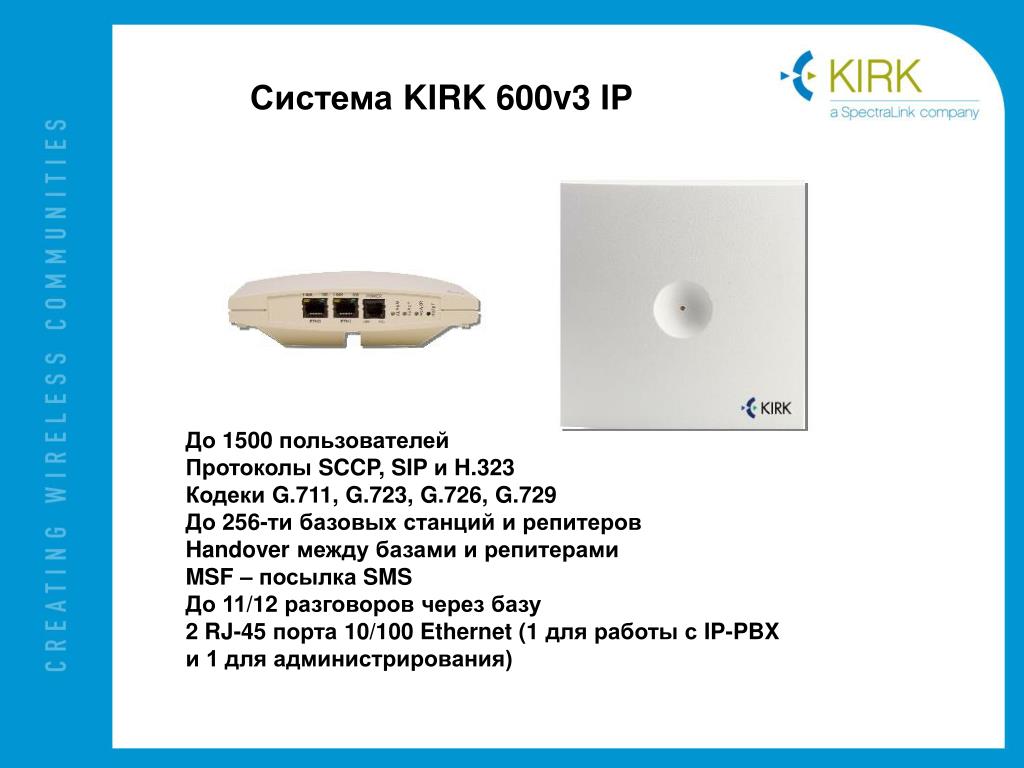

41. Система KIRK 600v3 IP До 1500 пользователей Протоколы SCCP, SIP и H.323 Кодеки G.711, G.723, G.726, G.729 До 256-ти базовых станций и репитеров Handover между базами и репитерами MSF – посылка SMS До 11/12 разговоров через базу 2 RJ-45 порта 10/100Ethernet (1 для работы с IP-PBX и 1 для администрирования)

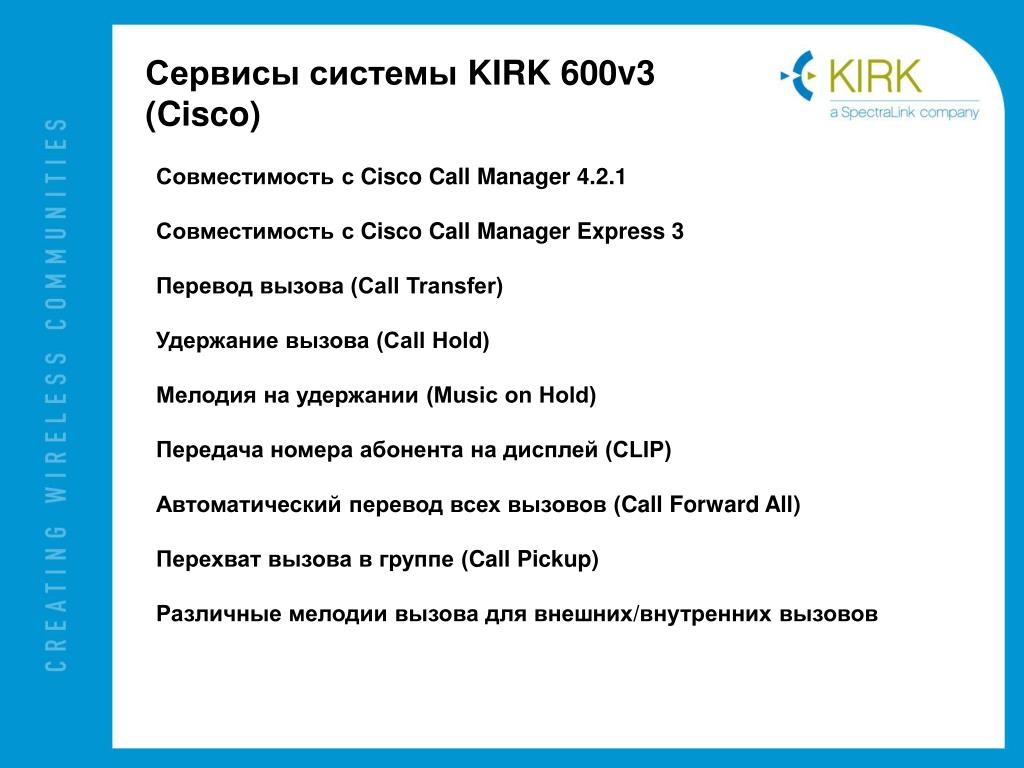

42. Сервисы системы KIRK 600v3 (Cisco) Совместимость с Cisco Call Manager 4.2.1 Совместимость с Cisco Call Manager Express 3 Перевод вызова (Call Transfer) Удержание вызова (Call Hold) Мелодия на удержании (Music on Hold) Передача номера абонента на дисплей (CLIP) Автоматический перевод всех вызовов (Call Forward All) Перехват вызова в группе (Call Pickup) Различные мелодии вызова для внешних/внутренних вызовов

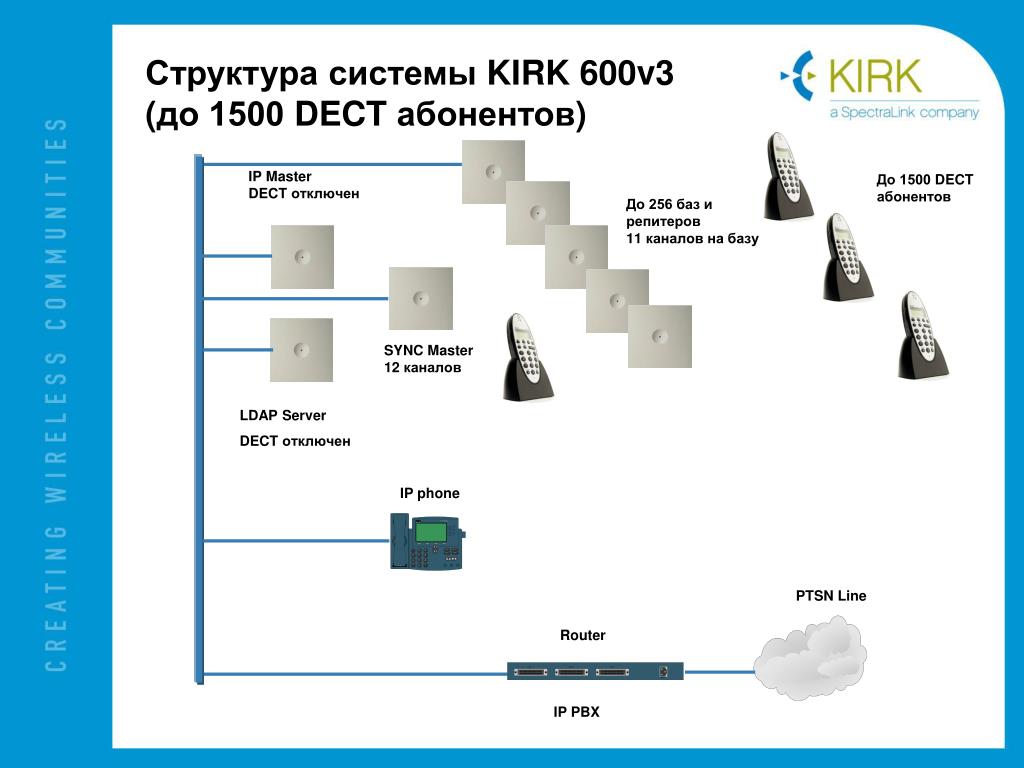

43. Структура системы KIRK 600v3(до 1500 DECT абонентов) IP Master DECT отключен До 1500 DECT абонентов До 256 баз и репитеров 11 каналов на базу SYNC Master 12 каналов LDAP Server DECT отключен IP phone PTSN Line Router IP PBX

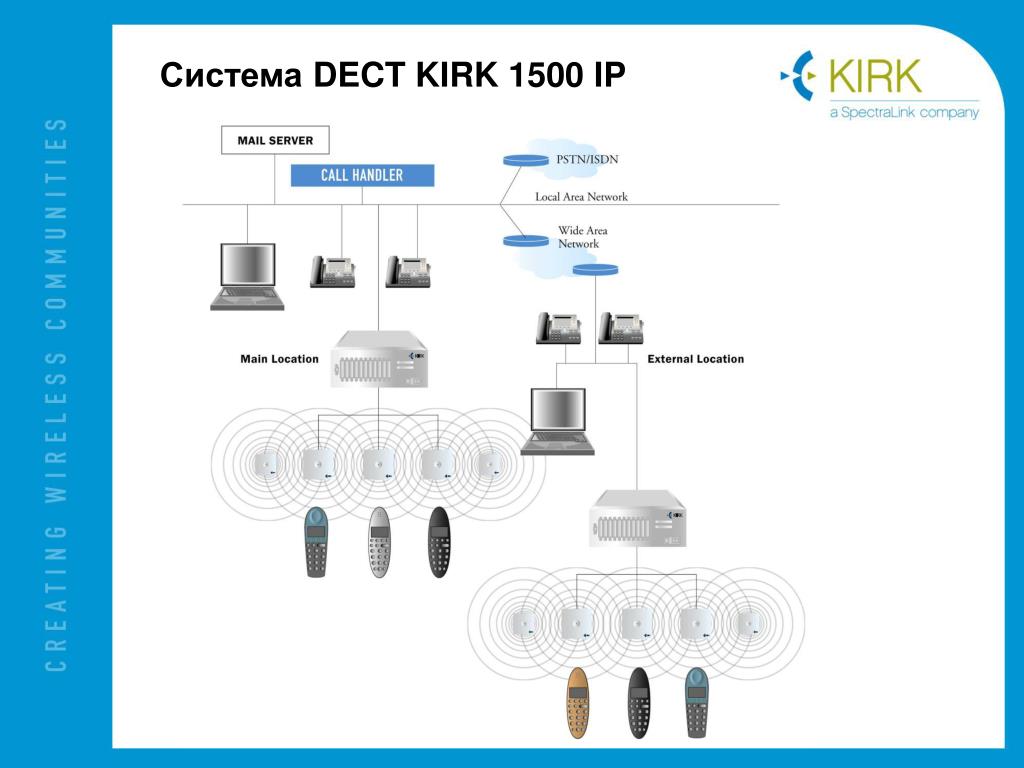

44. Система DECT KIRK 1500 IP

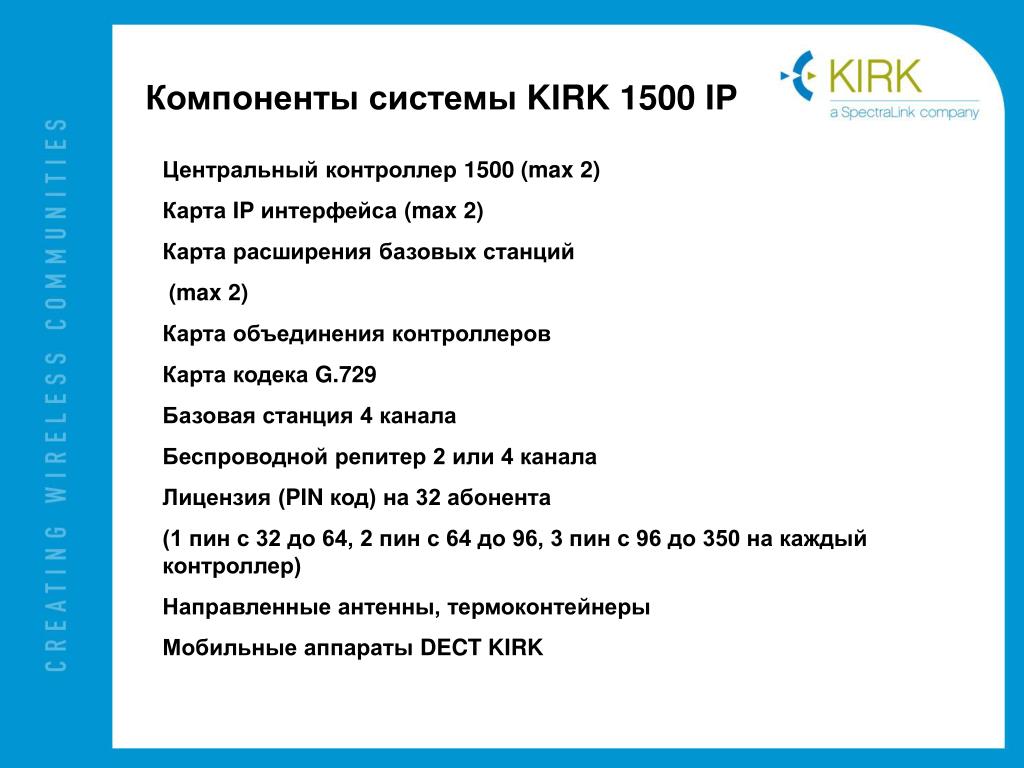

45. Компоненты системы KIRK 1500 IP Центральный контроллер 1500 (max 2) Карта IP интерфейса (max 2) Карта расширения базовых станций (max 2) Карта объединения контроллеров Карта кодека G.729 Базовая станция 4 канала Беспроводной репитер 2 или 4 канала Лицензия (PIN код) на 32 абонента (1 пин с 32 до 64, 2 пин с 64 до 96, 3 пин с 96 до 350 на каждый контроллер) Направленные антенны, термоконтейнеры Мобильные аппараты DECT KIRK

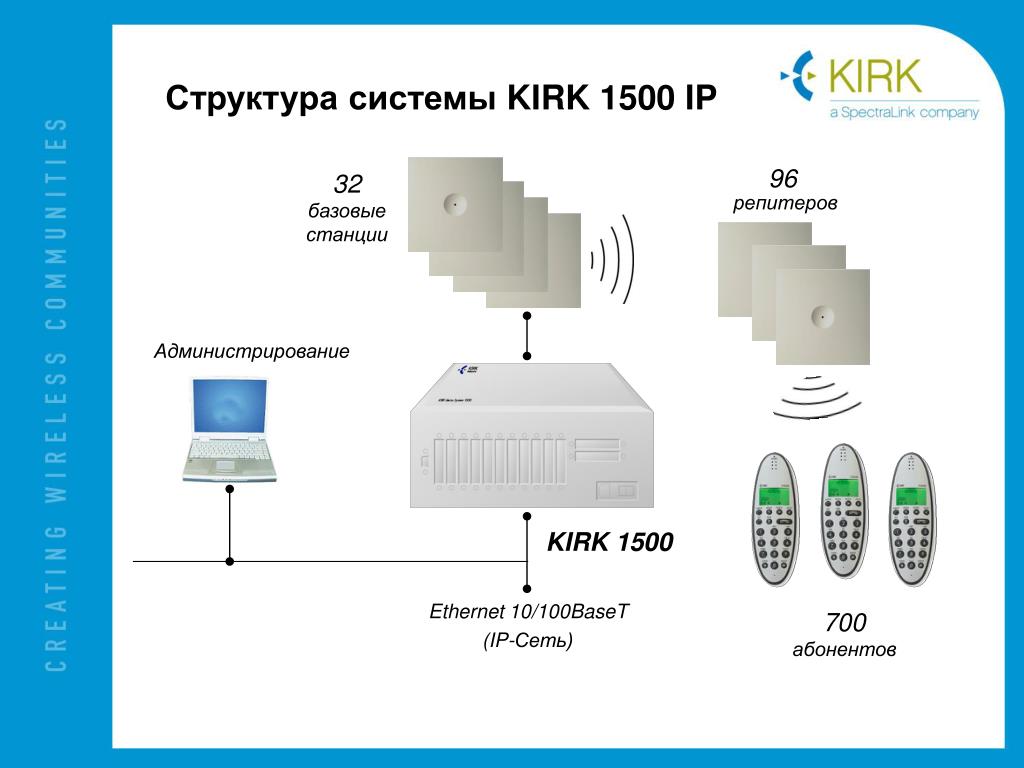

46. Структура системы KIRK 1500 IP 32 базовые станции 96 репитеров Администрирование KIRK 1500 Ethernet 10/100BaseT (IP-Сеть) 700 абонентов

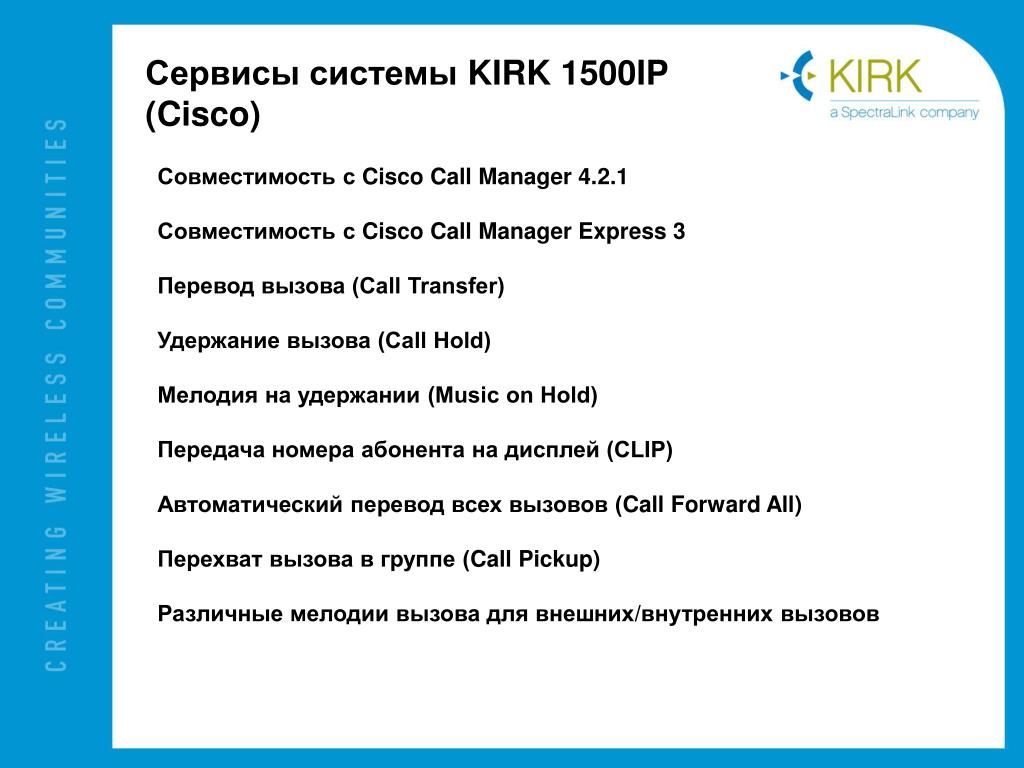

47. Сервисы системы KIRK 1500IP (Cisco) Совместимость с Cisco Call Manager 4.2.1 Совместимость с Cisco Call Manager Express 3 Перевод вызова (Call Transfer) Удержание вызова (Call Hold) Мелодия на удержании (Music on Hold) Передача номера абонента на дисплей (CLIP) Автоматический перевод всех вызовов (Call Forward All) Перехват вызова в группе (Call Pickup) Различные мелодии вызова для внешних/внутренних вызовов

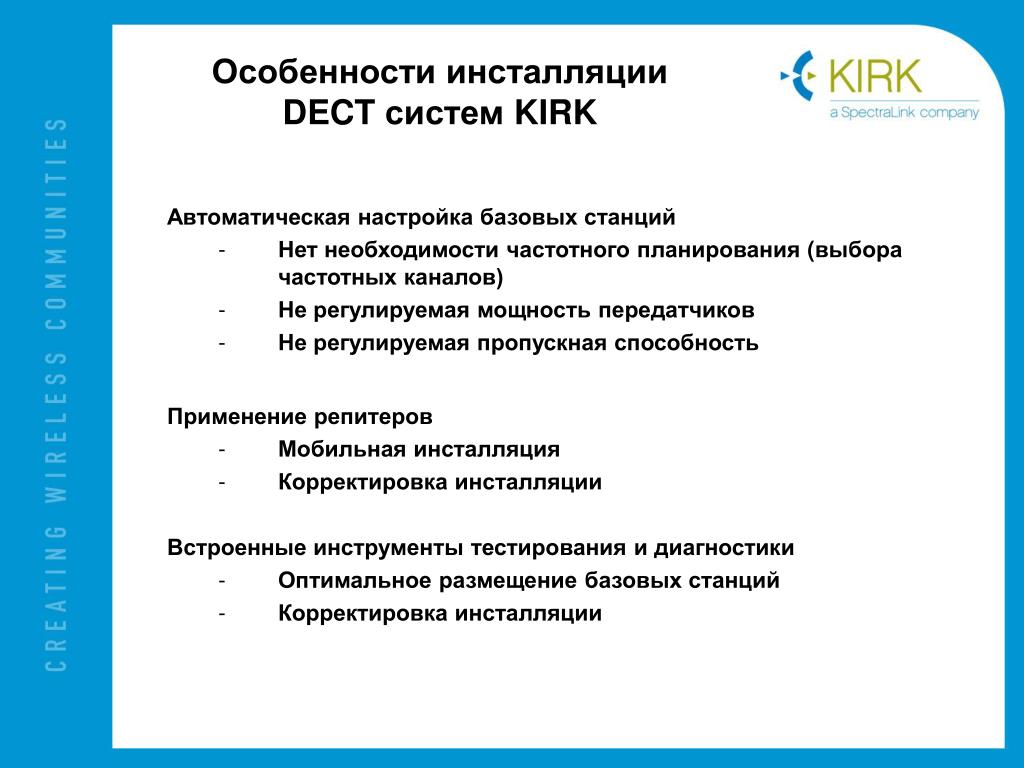

48. Особенности инсталляцииDECT систем KIRK • Автоматическая настройка базовых станций • Нет необходимости частотного планирования (выбора частотных каналов) • Не регулируемая мощность передатчиков • Не регулируемая пропускная способность • Применение репитеров • Мобильная инсталляция • Корректировка инсталляции • Встроенные инструменты тестирования и диагностики • Оптимальное размещение базовых станций • Корректировка инсталляции

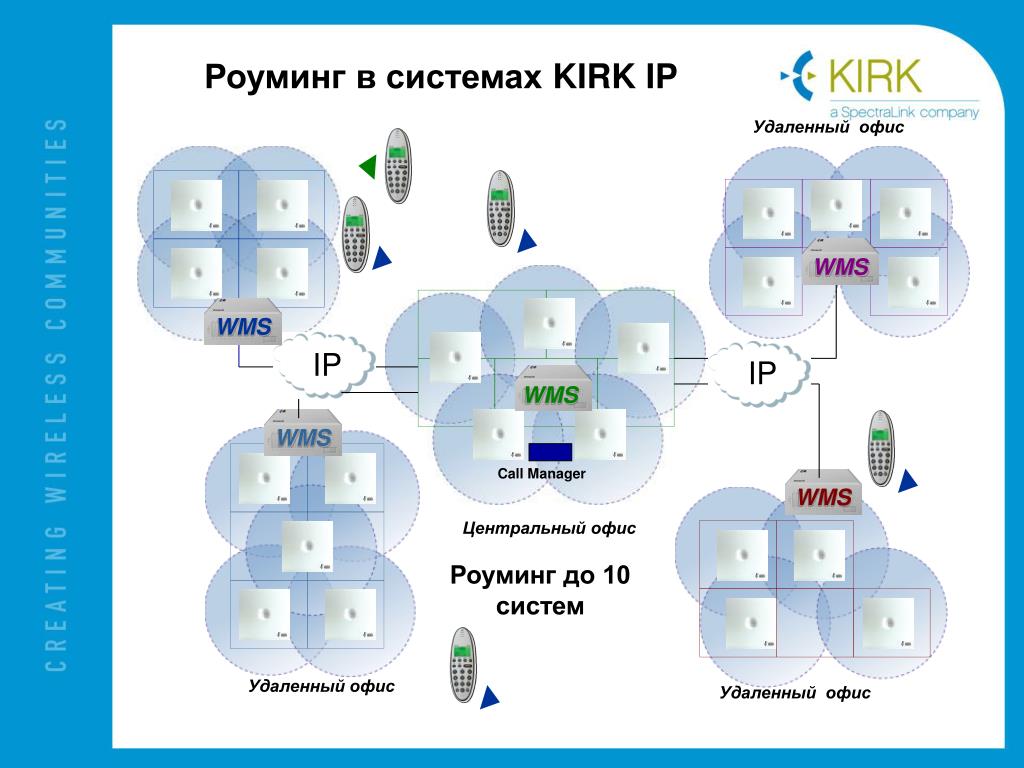

49. Роуминг в системах KIRK IP IP IP Удаленный офис WMS WMS WMS WMS Call Manager WMS Центральный офис Роуминг до 10 систем Удаленный офис Удаленный офис

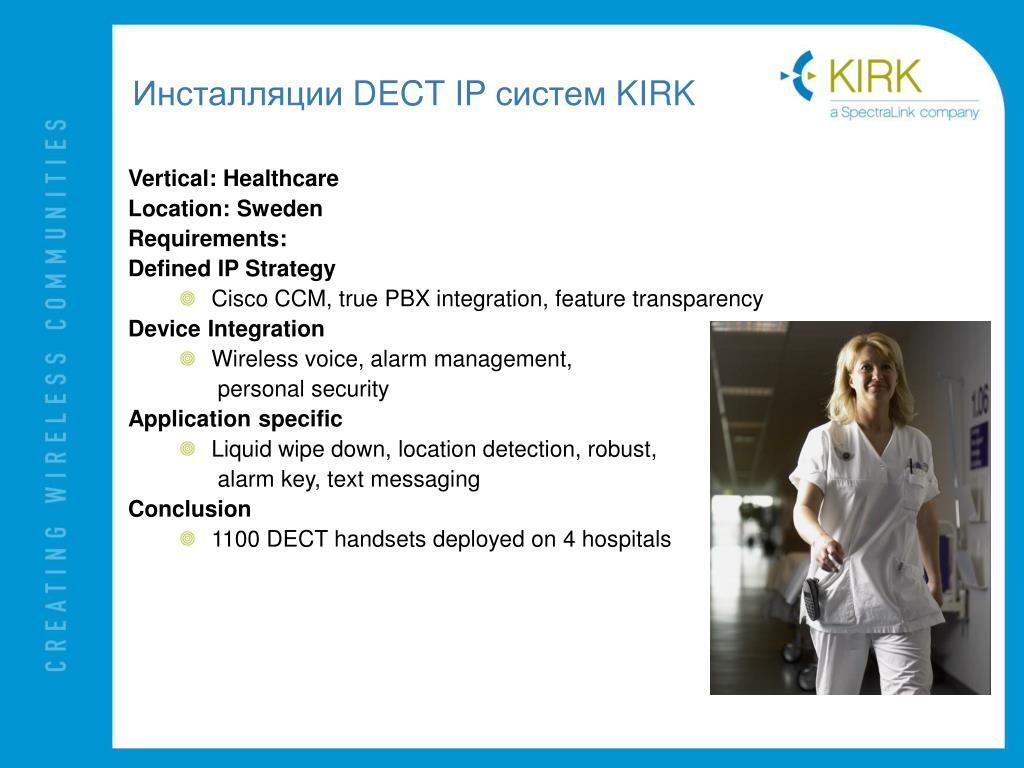

50. Инсталляции DECT IP систем KIRK • Vertical: Healthcare • Location: Sweden • Requirements: • Defined IP Strategy • Cisco CCM, true PBX integration, feature transparency • Device Integration • Wireless voice, alarm management, personal security • Application specific • Liquid wipe down, location detection, robust, alarm key, text messaging • Conclusion • 1100 DECT handsets deployed on 4 hospitals
